35261 - Contrôleur Piko - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur pour réseau ferroviaire miniature
Tension maximum	24 V DC
Courant d'entrée maximum	5 A (connecteur X5 et latéraux)
Courant de sortie total (X1-X4)	3 A max
Nombre d'accessoires commandables	Jusqu'à 4 (aiguillages, signaux, rails de dételage)
Alimentation recommandée	Transformateur Piko #35005 ou #35000 (courant continu ou alternatif jusqu'à 24 V)
Branchement en cascade	Possible via connecteurs latéraux (un seul boîtier alimenté)
Protection	Installer à l'abri des intempéries, couvrir en hiver
Installation	Effectuer les branchements hors tension
Entretien	Nettoyer avec un chiffon sec et non pelucheux

FOIRE AUX QUESTIONS - 35261 Piko

Combien d'accessoires puis-je commander avec ce contrôleur ?

Vous pouvez commander jusqu'à 4 accessoires (aiguillages, signaux, rails de dételage) à l'aide des touches et des sorties X1 à X4.

Quelle tension d'alimentation dois-je utiliser ?

L'alimentation doit être une tension continue ou alternative jusqu'à 24 V appliquée sur la fiche noire X5. Utilisez de préférence un transformateur Piko #35005 ou #35000.

Puis-je brancher plusieurs contrôleurs ensemble ?

Oui, il est possible de brancher plusieurs boîtiers en cascade à l'aide des connecteurs latéraux. Un seul boîtier doit être relié à la source d'alimentation.

Quel est le courant de sortie maximum par voie ?

Le courant total sur les sorties X1 à X4 ne doit pas dépasser 3 A cumulés. Le courant d'entrée maximum est de 5 A.

Que faire si la diode témoin ne s'allume pas ?

Vérifiez la connexion du transformateur sur la fiche noire X5 et assurez-vous que la tension est bien présente (jusqu'à 24 V). Si la diode reste éteinte, le transformateur peut être défectueux.

Puis-je utiliser une alimentation à courant continu ?

Oui, le boîtier accepte aussi bien le courant continu que le courant alternatif (jusqu'à 24 V). Les sorties X1-X4 délivrent toujours du courant continu.

Comment configurer les touches pour chaque accessoire ?

Utilisez les adhésifs joints pour indiquer la fonction de chaque touche correspondant aux sorties X1-X4.

Quelles précautions de sécurité dois-je respecter ?

Effectuez tous les branchements hors tension. Protégez l'appareil des intempéries et ne branchez pas les contacts dans une prise secteur. Utilisez un transformateur agréé.

Que faire en cas de court-circuit ?

La source d'alimentation doit être sécurisée pour éviter tout incendie. Vérifiez les connexions et utilisez un transformateur avec protection intégrée.

Comment nettoyer le contrôleur ?

Nettoyez-le avec un chiffon sec et non pelucheux. Ne pas utiliser de liquides ou de produits abrasifs.

MODE D'EMPLOI 35261 Piko

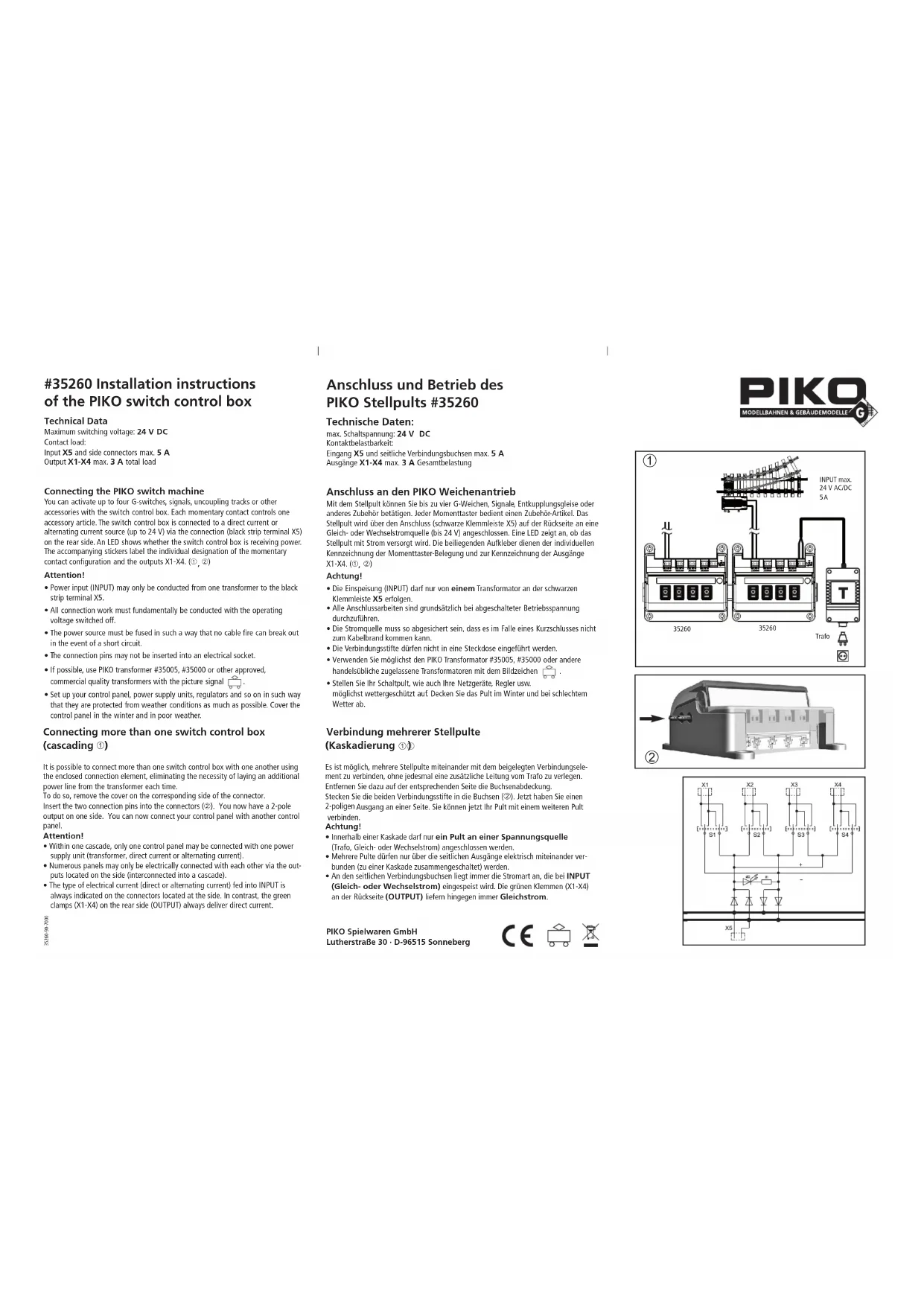

Installation et branchement du boîtier PIKO 35260

Caractéristiques techniques :

Tension maximum : 24 V DC

Intensité :

Courant d'entrée : X5 and side connectors max. 5 A

Courant de sortie X1-X4 : max. 3 A total load

Avec ce boîtier, vous pouvez faire fonctionner jusqu'à 4 aiguillages G, signaux, rails de dételage, ou autres accessoires. Chaque touche fait fonctionner un accessoire. Le boîtier est connecté à une source de courant continu ou alternatif (jusqu'à 24 V) par la connexion arrière (fiche noire X5). Une diode témoigne de l'arrivée du courant. Les adhésifs joints donnent la configuration de chaque touche et des sorties X1-X4. (1 2)

Attention!

• L'alimentation électrique (INPUT) ne doit être fournie que par un transformateur branché sur la fiche noire X5.
• Tous les branchements doivent être fait hors tension.
• La source d'alimentation doit être sécurisée de façon à ce qu'un éventuel court circuit ne soit pas la cause d'un incendie.
• Les contacts de connexion ne doivent pas être insérés dans une prise électrique.
• Utiliser si possible le transformateur PIKO #35005, #35000 ou autre transformateur agréé portant les symboles correspondants
• Installer votre boîtier, vos sources d'alimentation électrique, vos variateurs, etc... de façon à ce qu'ils soient protégés le plus possible des intempéries. Couvrez le boîtier en hiver ou par mauvais temps.

Branchement de plusieurs boîtiers (cascade ①)

Il est possible de brancher plusieurs boîtiers ensemble en utilisant l'élément de connexion joint, pour éviter de rajouter des lignes supplémentaires au transformateur. Pour cela, retirer le couvercle du côté correspondant du connecteur. Insérer les 2 fiches de connexion dans les connecteurs (2). Il y a maintenant une sortie 2 pôles sur un côté. Vous pouvez maintenant connecter votre boîtier de contrôle à un autre.

Attention!

• Dans un système en cascade, un seul boîtier est branché à la source de courant (transformateur, courant continu ou alternatif).
• Plusieurs boîtiers peuvent être branches entre eux par les sorties situées sur leur côté (système cascade).
• Le type de courant électrique entrant (direct ou alternatif) est indiqué sur les fiches de connexion situées sur le côté. Les fiches vertes (X1-X4) à l'arrière (output/sortie) délivrent toujours du courant continu.
