Type de produit	Câble de charge pour véhicule électrique Type 2
Marque	Lindy
Modèle	30112
Longueur du câble	5 mètres
Couleur du câble	Noir
Nombre de phases	3
Puissance de charge maximale	22 kW
Intensité nominale	32 A
Tension maximale	480 V
Mode de charge	Mode 3
Connecteur A	Type 2 femelle (IEC 62196)
Connecteur B	Type 2 mâle (IEC 62196)
Dimensions du connecteur femelle	204.2 × 122.3 × 71 mm
Dimensions du connecteur mâle	214.1 × 115.5 × 56 mm
Diamètre de la gaine	16.8 mm
Matériau de la gaine	TPU
Matériau des conducteurs	Alliage cuivre avec revêtement argent
Indice de protection (connecteurs)	IP55 (IP65 avec capuchons)
Résistance aux UV	Oui
Niveau de résistance à la flamme (connecteurs)	UL 94 V-0
Nombre de cycles d'accouplement	Plus de 10 000 cycles
Température de fonctionnement	-30°C à 50°C
Température de stockage	-30°C à 40°C
Rayon de courbure minimal	84 mm
Garantie	2 ans
Certifications	CE, RoHS, REACH, TÜV Rheinland

FOIRE AUX QUESTIONS - 30112 Lindy

Quels types de véhicules ce câble peut-il recharger ?

Ce câble est compatible avec tout véhicule électrique ou hybride rechargeable équipé d'un port Type 2 (norme européenne).

Quelle est la puissance de charge maximale ?

La puissance maximale est de 22 kW en triphasé (32 A, 480 V). En monophasé, la puissance est réduite.

Le câble est-il résistant à l'eau et à la poussière ?

Oui, les connecteurs ont un indice de protection IP55 (IP65 avec capuchons) et le câble est résistant aux UV.

Puis-je utiliser ce câble avec une borne de recharge publique ?

Oui, il est conçu pour fonctionner avec les bornes publiques et les Wall Box équipées d'une prise Type 2.

Comment nettoyer le câble ?

Essuyez les connecteurs avec un chiffon sec et non abrasif. Évitez l'utilisation de produits chimiques. Rangez le câble dans le sac de transport fourni.

Le câble est-il garanti ?

Oui, la garantie est de 2 ans.

Quelle est la longueur du câble ?

Le câble mesure 5 mètres (16,40 pieds).

Ce câble est-il adapté à une charge en extérieur ?

Oui, grâce à sa protection IP55 et sa résistance aux UV, il peut être utilisé en extérieur, mais protégez les connecteurs avec les capuchons.

Quels sont les modes de charge supportés ?

Le câble supporte le Mode 3 (charge avec communication entre le véhicule et la borne).

Le câble est-il certifié ?

Oui, il est certifié TÜV Rheinland et conforme aux normes CE, RoHS et REACH.

MODE D'EMPLOI 30112 Lindy

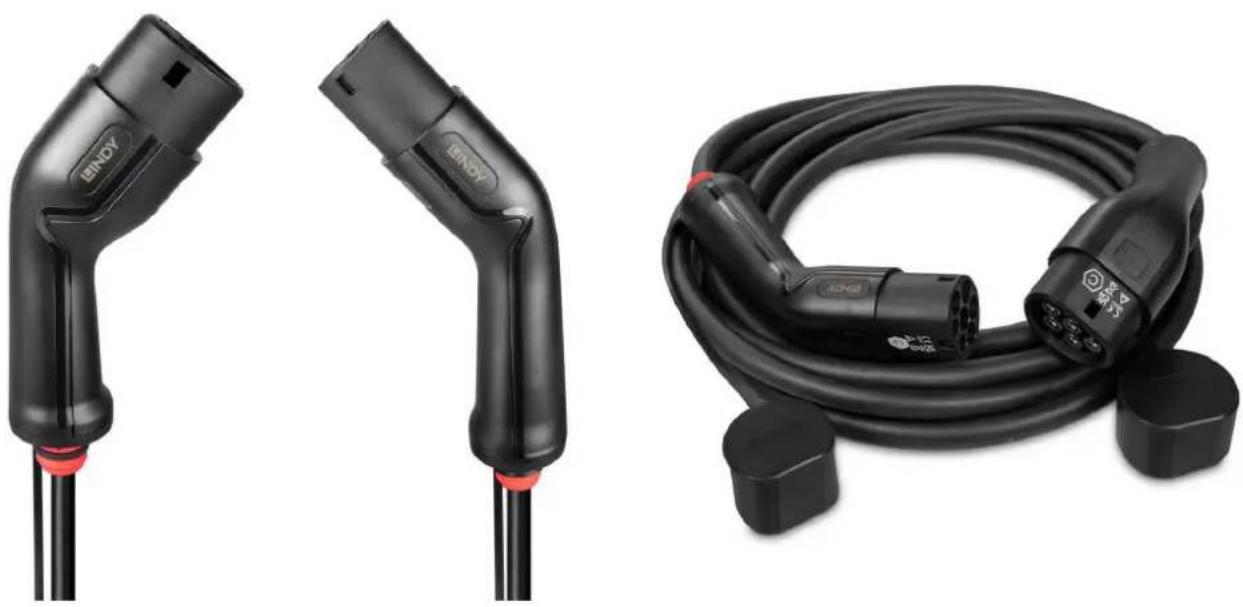

Cable de charge 3 phases pour vehicules electriques ou hybrides rechargeables

| DESCRIPTION

Cable Type 2 vers Type 2 pour charger tout vehicule compatible Type 2 sur une borne publique ou une Wall Box
Cable 3 phases avec une puissance maximale de 22kW
Gaine robuste en TPU et connecteurs en PVC avec des capuchons en caoutchouc pour proteger les prises lorsque le cable n'est pas utilise
- Fourni avec un sac de transport pour un rangement pratique
- Garantie 2 ans

Rechargez rapidement votre vehicule electrique ou hybride rechargeable avec les cables Type 2 de Lindy. Avec ce cable de recharge, vous pouze recharger n'importe quel vehicule, équipé d'un port Type 2, à une station de recharge publique ou à un boîtier mural. Le Type 2 étant la norme dans l'UE, vous pouze utiliser ce cable dans la plupart des stations de recharge de la zone européen. La charge triphasée jusqu'à 22kW (32A 480VAC) est possible ainsi que la charge monophasée.

Le cable est bien protégé contre la poussière et l'eau (IP55), il est résistant aux UV et les connecteurs sont ignifuges (UL 94 V-0). Les connecteurs sont conçus pour plus de 10 000 cycles d'accouplement, ce qui signifie une durée de vie de plus de 10 ans en cas d'utilisation quotidienne.

Le cable est protégé contre la poussière et l'humidité (IP55), il est résistant aux UV et les connecteurs sont ignifuges (UL 94 V-0). Les connecteurs sont concus pour plus de 10 000 cycles de branchement, ce qui signifie une durée de vie de plus de 10 ans en cas d'utilisation quotidienne.

Lorsqu'il n'est pas utilisé, le cable peut facilement etre range dans le sac de transport fourni avec le produit.

Ce produit a ete certifie par TUV Rheinland.

Connecteurs

• Connecteur A: Type 2 femelle (IEC 62196)
• Connecteur B: Type 2 malé (IEC 62196)
• Matériau du boitier: PC & Nylon
• Dimensions (approx.) LxIxH:

Type 2 femelle: 204.2× 122.3× 71mm (8,04× 4.81× 2.8in)
Type 2 maje: 214.1× 115.5× 56mm (8.43× 4.55× 2.2in)

Détails DU CABLE

• Longueur: 5m (16.40ft)
  Couleur: noir
  Mode charge: Mode 3
• Nombre de phases: 3
  Diametre de la gaine: 16.8mm (0.66in)
• Matériau de la gaine: TPU
• Matériau des conducteurs: alliage cuivre avec revêtement argent

Specifications

Intensité nominale: 32A
Tension max.: 480V
Puisance de charge: 22kW
- Rayon de courbure minimum: 84mm (2.68in)
- Indice de protection: IP55, IP65 (capuchons mis en place)
- Résistance aux UV: oui
- Niveau de résistance à la flamme: UL 94 V-0 (connecteurs uniquement)
- Température de fonctionnement: -30°C - 50°C (-22°F - 122°F)
- Température de stockage: -30°C - 40°C (-22°F - 104°F)

Divers

• Type d'emballage: emballage en carton
  Garantie (années): 2
  Conformité produit: CE, RoHS, REACH, TÜV

Contenu de l'emballage

Cable de charge Type 2, 22kW, 5m
- Sac de transport

Informations commerciales

No.: 30112
EAN:4002888301121

Ce produit est également disponible dans d'autres longueurs

• 30112 - 5m (16.40ft)
  30113-7m (22.97ft)
