Type de produit	Contrôleur MIDI pour DJ
Dimensions	320 mm x 210 mm x 60 mm
Poids	1,5 kg
Connectivité	USB, MIDI IN/OUT, Sync IN/OUT
Alimentation	Alimentation par USB
Fonctionnalités principales	Synchronisation de tempo, contrôle de séquence, interface utilisateur intuitive
Compatibilité	Compatible avec la plupart des logiciels de production musicale
Utilisation	Idéal pour les performances live et la production musicale en studio
Maintenance	Nettoyer avec un chiffon doux, éviter l'exposition à l'humidité
Sécurité	Ne pas utiliser près de l'eau, éviter les chocs physiques
Informations générales	Produit conçu pour les DJs et les producteurs, facile à transporter

FOIRE AUX QUESTIONS - SBX-1 ROLAND

Comment connecter le ROLAND SBX-1 à mon ordinateur ?

Utilisez un câble USB pour connecter le SBX-1 à votre ordinateur. Assurez-vous que les pilotes nécessaires sont installés.

Le SBX-1 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement alimenté et que le câble d'alimentation est bien branché. Essayez une autre prise électrique si nécessaire.

Comment synchroniser le SBX-1 avec d'autres équipements DJ ?

Utilisez les sorties MIDI pour synchroniser le SBX-1 avec d'autres équipements. Assurez-vous que tous les appareils sont réglés sur le même tempo.

Comment régler le tempo sur le ROLAND SBX-1 ?

Utilisez le bouton 'Tempo' pour ajuster le tempo. Vous pouvez également utiliser la fonction Tap Tempo pour définir le tempo manuellement.

Les sorties audio ne fonctionnent pas, que faire ?

Vérifiez que les câbles audio sont correctement connectés et que le volume n'est pas à zéro. Testez avec d'autres câbles ou haut-parleurs.

Comment mettre à jour le firmware du ROLAND SBX-1 ?

Visitez le site web de ROLAND pour télécharger la dernière version du firmware, puis suivez les instructions spécifiques pour l'installation.

Puis-je utiliser le SBX-1 sans ordinateur ?

Oui, le SBX-1 peut fonctionner de manière autonome avec des équipements compatibles MIDI ou en utilisant ses propres entrées audio.

Comment réinitialiser le ROLAND SBX-1 aux paramètres d'usine ?

Pour réinitialiser, maintenez enfoncé le bouton 'Utility' et appuyez sur 'Power' pour démarrer l'appareil, puis suivez les instructions à l'écran.

Le ROLAND SBX-1 ne reçoit pas de signal MIDI, que faire ?

Vérifiez les connexions MIDI et assurez-vous que les appareils sont correctement configurés pour communiquer entre eux.

Où trouver le manuel d'utilisation du ROLAND SBX-1 ?

Le manuel d'utilisation peut être téléchargé depuis le site officiel de ROLAND dans la section support.

MODE D'EMPLOI SBX-1 ROLAND

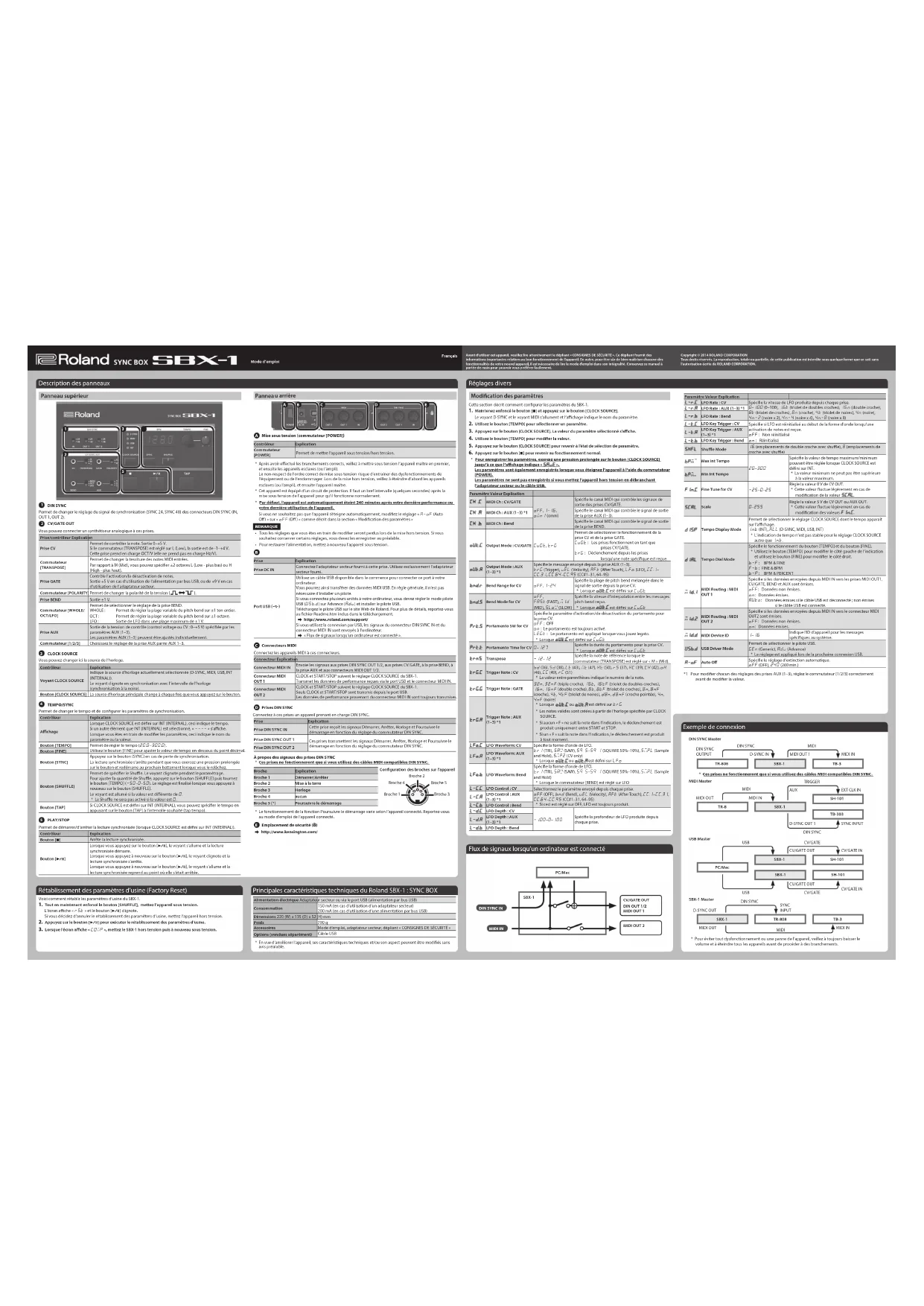

Français Mode d’emploi Avant d’utiliser cet appareil, veuillez lire attentivement le dépliant «CONSIGNES DE SÉCURITÉ». Ce dépliant fournit des informations importantes relatives au bon fonctionnement de l’appareil. En outre, pour être sûr de bien maîtriser chacune des fonctionnalités de votre nouvel appareil, il est nécessaire de lire le mode d’emploi dans son intégralité. Conservez ce manuel à portée de main pour pouvoir vous y référer facilement. Copyright © 2014 ROLAND CORPORATION Tous droits réservés. La reproduction, totale ou partielle, de cette publication est interdite sous quelque forme que ce soit sans l’autorisation écrite de ROLAND CORPORATION. Réglages divers Modication des paramètres Cette section décrit comment congurer les paramètres du SBX-1.

1. Maintenez enfoncé le bouton [q] et appuyez sur le bouton [CLOCK SOURCE].

Le voyant D-SYNC et le voyant MIDI s’allument et l’achage indique le nom du paramètre.

2. Utilisez le bouton [TEMPO] pour sélectionner un paramètre.

3. Appuyez sur le bouton [CLOCK SOURCE]. La valeur du paramètre sélectionné s’ache.

4. Utilisez le bouton [TEMPO] pour modier la valeur.

5. Appuyez sur le bouton [CLOCK SOURCE] pour revenir à l’état de sélection de paramètre.

6. Appuyez sur le bouton [q] pour revenir au fonctionnement normal.

• Pour enregistrer les paramètres, exercez une pression prolongée sur le bouton [CLOCK SOURCE] jusqu’à ce que l’achage indique « SAVE». Les paramètres sont également enregistrés lorsque vous éteignez l’appareil à l’aide du commutateur [POWER]. Les paramètres ne sont pas enregistrés si vous mettez l’appareil hors tension en débranchant l’adaptateur secteur ou le câble USB. Paramètre Valeur Explication CH .C MIDI Ch : CV/GATE oFF, 1–16, oMnI (omni) Spécie le canal MIDI qui contrôle les signaux de sortie des prises CV/GATE. CH .A MIDI Ch : AUX (1–3) *1 Spécie le canal MIDI qui contrôle le signal de sortie de la prise AUX (1–3). CH .b MIDI Ch : Bend Spécie le canal MIDI qui contrôle le signal de sortie de la prise BEND. oUt.C Output Mode : CV/GATE CvGt, trG Permet de sélectionner le fonctionnement de la prise CV et de la prise GATE. CvGt : Les prises fonctionnent en tant que prises CV/GATE. TrG : Déclenchement depuis les prises lorsqu’une note spécique est reçue. oUt.A Output Mode : AUX (1–3) *1 Spécie le message envoyé depuis la prise AUX (1–3). trG (Trigger), vEL (Velocity), Aft (After Touch), LFo (LFO), CC.1– CC.31, CC.64–CC.95 (CC#1–31, 64–95) bnd.r Bend Range for CV oFF, 1–24 Spécie la plage de pitch bend mélangée dans le signal de sortie depuis la prise CV.

• Lorsque oUt.C est déni sur CvGt bnd.S Bend Mode for CV oFF, FASt (FAST), MId (MID), SLow (SLOW) Spécie la vitesse d’interpolation entre les messages pitch bend reçus.

• Lorsque oUt.C est déni sur CvGt Prt.S Portamento SW for CV Spécie le paramètre d’activation/de désactivation du portamento pour la prise CV. oFF : OFF on : Le portamento est toujours activé. LEGt : Le portamento est appliqué lorsque vous jouez legato.

• Lorsque oUt.C est déni sur CvGt Prt.t Portamento Time for CV 0–127 Spécie la durée du portamento pour la prise CV.

• Lorsque oUt.C est déni sur CvGt trnS Transpose -12–12 Spécie la note de référence lorsque le commutateur [TRANSPOSE] est réglé sur «M» (Mid). trG.C Trigger Note : CV bd (36), Sd (38), Lt (43), Mt (47), Ht (50), rS (37), HC (39), CH (42), oH (46), CC (49), rC (51)

• La valeur entre parenthèses indique le numéro de la note. 32n, 32nF (triple croche), 16t, 16tF (triolet de doubles croches), 16n, 16nF (double croche), 8t, 8tF (triolet de croches), 8n, 8nF (croche), 4t, 4tF (triolet de noires), d8n, d8nF (croche pointée), 4n, 4nF (noire)

• Lorsque oUt.C ou oUt.A est déni sur TrG

• Les notes valides sont créées à partir de l’horloge spéciée par CLOCK SOURCE.

• Si aucun «F» ne suit la note dans l’indication, le déclenchement est produit uniquement entre START et STOP.

• Si un «F» suit la note dans l’indication, le déclenchement est produit à tout moment. trG.G Trigger Note : GATE trG.A Trigger Note : AUX (1–3) *1 LFo.C LFO Waveform: CV Spécie la forme d’onde de LFO. trI (TRI), SAw (SAW), Sq 5–Sq 1 (SQUARE 50%–10%), SMPL (Sample and Hold), SMP2 (CV only)

• Lorsque oUt.C ou oUt.A est déni sur LFo LFo.A LFO Waveform: AUX (1–3) *1 LFo.b LFO Waveform: Bend Spécie la forme d’onde de LFO. trI (TRI), SAw (SAW), Sq 5–Sq 1 (SQUARE 50%–10%), SMPL (Sample and Hold)

• Lorsque le commutateur [BEND] est réglé sur LFO L-C.C LFO Control : CV Sélectionnez le paramètre envoyé depuis chaque prise. oFF (OFF), bnd (Bend), vEL (Velocity), AFt (After Touch), CC.1–CC.31, CC.64–CC.95 (CC#1–31, 64–95)

• Si ceci est réglé sur OFF, LFO est toujours produit. L-C.A LFO Control : AUX (1–3) *1 L-C.b LFO Control : Bend L-d.C LFO Depth : CV -100–0–100 Spécie la profondeur de LFO produite depuis chaque prise. L-d.A LFO Depth : AUX (1–3) *1 L-d.b LFO Depth : Bend Paramètre Valeur Explication L-r.C LFO Rate : CV Spécie la vitesse de LFO produite depuis chaque prise. 0–100 (0–100), 16t (triolet de doubles croches), 16n (double croche), 8t (triolet de croches), 8n (croche), 4t (triolet de noires), 4n (noire), 4n-2 (noire x 2), 4n-4 (noire x 4), 4n-8 (noire x 8) L-r.A LFO Rate : AUX (1–3) *1 L-r.b LFO Rate : Bend L-t.C LFO Key Trigger : CV Spécie si LFO est réinitialisé au début de la forme d’onde lorsqu’une activation de notes est reçue. oFF : Non réinitialisé on : Réinitialisé L-t.A LFO Key Trigger : AUX (1–3) *1 L-t.b LFO Key Trigger : Bend SHFL Shue Mode 16 (emplacements de double croche avec shue), 8 (emplacements de croche avec shue) BPM Max Int Tempo 20–300 Spécie la valeur de tempo maximum/minimum pouvant être réglée lorsque CLOCK SOURCE est déni sur INT.

• La valeur minimum ne peut pas être supérieure à la valeur maximum. BPM Min Int Tempo FIn.C Fine Tune for CV -25–0–25 Règle la valeur 0 V de CV OUT.

• Cette valeur uctue légèrement en cas de modication de la valeur SCAL. SCAL Scale 0–255 Règle la valeur 5 V de CV OUT ou AUX OUT.

• Cette valeur uctue légèrement en cas de modication des valeurs FIn.C. dISP Tempo Display Mode Permet de sélectionner le réglage CLOCK SOURCE dont le tempo apparaît sur l’achage. Int (INT), ALL (D-SYNC, MIDI, USB, INT)

• L’indication de tempo n’est pas stable pour le réglage CLOCK SOURCE autre que Int. dIAL Tempo Dial Mode Spécie le fonctionnement du bouton [TEMPO] et du bouton [FINE].

• Utilisez le bouton [TEMPO] pour modier le côté gauche de l’indication et utilisez le bouton [FINE] pour modier le côté droit. b-F : BPM & FINE F-b : FINE & BPM b-P : BPM & PERCENT MId.1 MIDI Routing : MIDI OUT 1 Spécie si les données envoyées depuis MIDI IN vers les prises MIDI OUT1, CV/GATE, BEND et AUX sont émises. oFF: Données non émises. on: Données émises. AUto: Données émises si le câble USB est déconnecté; non émises si le câble USB est connecté. MId.2 MIDI Routing : MIDI OUT 2 Spécie si les données envoyées depuis MIDI IN vers le connecteur MIDI OUT2 sont émises. oFF: Données non émises. on: Données émises. MId.d MIDI Device ID 1–16 Indique l’ID d’appareil pour les messages spéciques au système. USb.d USB Driver Mode Permet de sélectionner le pilote USB. GEn (Generic), Adv (Advance)

• Le réglage est appliqué lors de la prochaine connexion USB. A-oF Auto O Spécie le réglage d’extinction automatique. oFF (OFF), 240 (240 min.) *1 Pour modier chacun des réglages des prises AUX (1–3), réglez le commutateur [1/2/3] correctement avant de modier la valeur. Principales caractéristiques techniques du Roland SBX-1 : SYNC BOX Alimentation électrique Adaptateur secteur ou via le port USB (alimentation par bus USB) Consommation 150 mA (en cas d’utilisation d’un adaptateur secteur) 200 mA (en cas d’utilisation d’une alimentation par bus USB) Dimensions 220 (W) x 135 (D) x 52 (H) mm Poids 790 g Accessoires Mode d’emploi, adaptateur secteur, dépliant «CONSIGNES DE SÉCURITÉ» Options (vendues séparément) Câble USB

• En vue d’améliorer l’appareil, ses caractéristiques techniques et/ou son aspect peuvent être modiés sans avis préalable. Description des panneaux Panneau supérieur

DIN SYNC Permet de changer le réglage du signal de synchronisation (SYNC 24, SYNC 48) des connecteurs DIN SYNC (IN, OUT 1, OUT 2).

Vous pouvez connecter un synthétiseur analogique à ces prises. Prise/contrôleur Explication Prise CV Permet de contrôler la note. Sortie 0–+5 V. Si le commutateur [TRANSPOSE] est réglé sur L (Low), la sortie est de -1–+4 V. Cette prise prend en charge OCT/V (elle ne prend pas en charge Hz/V). Commutateur [TRANSPOSE] Permet de changer la tessiture des notes MIDI entrées. Par rapport à M (Mid), vous pouvez spécier ±2 octaves L (Low - plus bas) ou H (High - plus haut). Prise GATE Contrôle l’activation/la désactivation de notes. Sortie +5 V en cas d’utilisation de l’alimentation par bus USB, ou de +9 V en cas d’utilisation de l’adaptateur secteur. Commutateur [POLARITY] Permet de changer la polarité de la tension (

Prise BEND Sortie ±1 V. Commutateur [WHOLE/ OCT/LFO] Permet de sélectionner le réglage de la prise BEND. WHOLE: Permet de régler la plage variable du pitch bend sur ±1 ton entier. OCT: Permet de régler la plage variable du pitch bend sur ±1 octave. LFO: Sortie de LFO dans une plage maximum de ±1 V. Prise AUX Sortie de la tension de contrôle (control voltage ou CV : 0–+5 V) spéciée par les paramètres AUX (1–3). Les paramètres AUX (1–3) peuvent être ajustés individuellement. Commutateur [1/2/3] Choisissez le réglage de la prise AUX parmi AUX 1–3.

CLOCK SOURCE Vous pouvez changer ici la source de l’horloge. Contrôleur Explication Voyant CLOCK SOURCE Indique la source d’horloge actuellement sélectionnée (D-SYNC, MIDI, USB, INT (INTERNAL)). Le voyant clignote en synchronisation avec l’intervalle de l’horloge (synchronisation à la noire). Bouton [CLOCK SOURCE] La source d’horloge principale change à chaque fois que vous appuyez sur le bouton.

TEMPO/SYNC Permet de changer le tempo et de congurer les paramètres de synchronisation. Contrôleur Explication Achage Lorsque CLOCK SOURCE est déni sur INT (INTERNAL), ceci indique le tempo. Si un autre élément que INT (INTERNAL) est sélectionné, «----» s’ache. Lorsque vous êtes en train de modier les paramètres, ceci indique le nom du paramètre ou la valeur. Bouton [TEMPO] Permet de régler le tempo (20.0–300.0). Utilisez le bouton [FINE] pour ajuster la valeur de tempo en-dessous du point décimal. Bouton [FINE] Bouton [SYNC] Appuyez sur le bouton [SYNC] en cas de perte de synchronisation. La lecture synchronisée s’arrête pendant que vous exercez une pression prolongée sur le bouton et redémarre au prochain battement lorsque vous le relâchez. Bouton [SHUFFLE] Permet de spécier le Shue. Le voyant clignote pendant le paramétrage. Pour ajuster la quantité de Shue, appuyez sur le bouton [SHUFFLE] puis tournez le bouton [TEMPO] (-50–0–50). Le réglage est nalisé lorsque vous appuyez à nouveau sur le bouton [SHUFFLE]. Le voyant est allumé si la valeur est diérente de 0.

• Le Shue ne sera pas activé si la valeur est 0. Bouton [TAP] Si CLOCK SOURCE est déni sur INT (INTERNAL), vous pouvez spécier le tempo en appuyant sur le bouton [TAP] à l’intervalle souhaité (tap tempo).

PLAY/STOP Permet de démarrer/d’arrêter la lecture synchronisée (lorsque CLOCK SOURCE est déni sur INT (INTERNAL)). Contrôleur Explication Bouton [q] Arrête la lecture synchronisée. Bouton [r] Lorsque vous appuyez sur le bouton [r], le voyant s’allume et la lecture synchronisée démarre. Lorsque vous appuyez à nouveau sur le bouton [r], le voyant clignote et la lecture synchronisée s’arrête. Lorsque vous appuyez à nouveau sur le bouton [r], le voyant s’allume et la lecture synchronisée reprend au point où elle s’était arrêtée. Panneau arrière D C B A E

Mise sous tension (commutateur [POWER]) Contrôleur Explication Commutateur [POWER] Permet de mettre l’appareil sous tension/hors tension.

• Après avoir eectué les branchements corrects, veillez à mettre sous tension l’appareil maître en premier, et ensuite les appareils esclaves (ou l'ampli). Le non-respect de l’ordre correct de mise sous tension risque d’entraîner des dysfonctionnements de l’équipement ou de l’endommager. Lors de la mise hors tension, veillez à éteindre d’abord les appareils esclaves (ou l’ampli), et ensuite l’appareil maître.

• Cet appareil est équipé d’un circuit de protection. Il faut un bref intervalle (quelques secondes) après la mise sous tension de l’appareil pour qu’il fonctionne normalement.

• Par défaut, l’appareil est automatiquement éteint 240 minutes après votre dernière performance ou votre dernière utilisation de l’appareil. Si vous ne souhaitez pas que l’appareil s’éteigne automatiquement, modiez le réglage «A-oF (Auto O)» sur «oFF (O )» comme décrit dans la section «Modication des paramètres» REMARQUE

• Tous les réglages que vous êtes en train de modier seront perdus lors de la mise hors tension. Si vous souhaitez conserver certains réglages, vous devez les enregistrer au préalable.

• Pour restaurer l’alimentation, mettez à nouveau l’appareil sous tension.

Prise Explication Prise DC IN Connectez l’adaptateur secteur fourni à cette prise. Utilisez exclusivement l’adaptateur secteur fourni. Port USB (O) Utilisez un câble USB disponible dans le commerce pour connecter ce port à votre ordinateur. Vous pourrez ainsi transférer des données MIDI USB. En règle générale, il n’est pas nécessaire d’installer un pilote. Si vous connectez plusieurs unités à votre ordinateur, vous devez régler le mode pilote USB (USb.d) sur Advance (Adv) et installer le pilote USB. Téléchargez le pilote USB sur le site Web de Roland. Pour plus de détails, reportez-vous au chier Readme.htm inclus dans le téléchargement. & http://www.roland.com/support/ Si vous utilisez la connexion par USB, les signaux du connecteur DIN SYNC IN et du connecteur MIDI IN sont envoyés à l’ordinateur. & «Flux de signaux lorsqu’un ordinateur est connecté».

Connecteurs MIDI Connectez les appareils MIDI à ces connecteurs. Connecteur Explication Connecteur MIDI IN Envoie les signaux aux prises DIN SYNC OUT 1/2, aux prises CV/GATE, à la prise BEND, à la prise AUX et aux connecteurs MIDI OUT 1/2. Connecteur MIDI OUT 1 CLOCK et START/STOP suivent le réglage CLOCK SOURCE du SBX-1. Transmet les données de performance reçues via le port USB et le connecteur MIDI IN. Connecteur MIDI OUT 2 CLOCK et START/STOP suivent le réglage CLOCK SOURCE du SBX-1. Seuls CLOCK et START/STOP sont transmis depuis le port USB. Les données de performance provenant du connecteur MIDI IN sont toujours transmises.

Prises DIN SYNC Connectez à ces prises un appareil prenant en charge DIN SYNC. Prise Explication Prise DIN SYNC IN Cette prise reçoit les signaux Démarrer, Arrêter, Horloge et Poursuivre le démarrage en fonction du réglage du commutateur DIN SYNC. Prise DIN SYNC OUT 1 Ces prises transmettent les signaux Démarrer, Arrêter, Horloge et Poursuivre le démarrage en fonction du réglage du commutateur DIN SYNC. Prise DIN SYNC OUT 2 À propos des signaux des prises DIN SYNC

• Ces prises ne fonctionneront que si vous utilisez des câbles MIDI compatibles DIN SYNC. Broche Explication Broche 1 Démarrer/Arrêter Broche 2 Mise à la terre Broche 3 Horloge Broche 4 aucun Broche 5 (*) Poursuivre le démarrage

• Le fonctionnement de la fonction Poursuivre le démarrage varie selon l’appareil connecté. Reportez-vous au mode d’emploi de l’appareil connecté.

Emplacement de sécurité (N) & http://www.kensington.com/ Broche 1 Broche 4 Broche 2 Broche 3 Broche 5 Conguration des broches sur l’appareil Rétablissement des paramètres d’usine (Factory Reset) Voici comment rétablir les paramètres d’usine du SBX-1.

1. Tout en maintenant enfoncé le bouton [SHUFFLE], mettez l’appareil sous tension.

L’écran ache «rSt» et le bouton [r] clignote. Si vous décidez d’annuler le rétablissement des paramètres d’usine, mettez l’appareil hors tension.

2. Appuyez sur le bouton [r] pour exécuter le rétablissement des paramètres d’usine.

3. Lorsque l’écran ache « COMP », mettez le SBX-1 hors tension puis à nouveau sous tension.

Flux de signaux lorsqu’un ordinateur est connecté SBX-1 PC/Mac MIDI IN

• Ces prises ne fonctionneront que si vous utilisez des câbles MIDI compatibles DIN SYNC. DIN SYNC OUTPUT D-SYNC IN MIDI OUT 1 MIDI IN DIN SYNC Master AUX D-SYNC OUT 1

• Pour éviter tout dysfonctionnement ou une panne de l’appareil, veillez à toujours baisser le volume et à éteindre tous les appareils avant de procéder à des branchements. SBX-1 TR-808 TB-3 DIN SYNC MIDI D-SYNC OUT MIDI OUT SYNC INPUT MIDI IN SBX-1 Master
