Marque	Digitus
Modèle	DA-90400
Type de produit	Support écran plat double pour moniteur
Type de fixation	Fixation par bride (clamp) pour bureau
Nombre d'écrans supportés	2
Normes VESA compatibles	75x75 mm, 100x100 mm
Taille d'écran maximale	32 pouces par écran
Capacité de charge maximale par écran	8 kg
Capacité de charge totale maximale	16 kg
Rotation	±90° par bras
Inclinaison	+45° / -45°
Pivot	±180°
Orientation paysage/portrait	Oui
Plage d'épaisseur de bureau	10 - 85 mm
Matériau	Acier, plastique
Alimentation	Sans alimentation (mécanique)
Usage	Intérieur uniquement
Installation	Recommandée par un professionnel
Entretien	Vérifier la sécurité tous les 3 mois, serrer les vis si nécessaire
Nettoyage	Chiffon doux et sec, sans solvants agressifs
Contenu du paquet	Bras supports, bride, plaques VESA, vis, outils de montage
Garantie	2 ans (standard fabricant)
Réparabilité	Pièces détachées disponibles via SAV

FOIRE AUX QUESTIONS - DA-90400 Digitus

Quel est le poids maximum supporté par ce support ?

Chaque bras peut supporter jusqu'à 8 kg, soit un total de 16 kg pour les deux écrans.

Quelles sont les normes VESA compatibles ?

Le support est compatible avec les normes VESA 75x75 mm et 100x100 mm.

Est-ce que le support permet une orientation paysage/portrait ?

Oui, grâce à un pivot ±180°, vous pouvez passer de l'orientation paysage à portrait sans outil.

Comment installer le support sur mon bureau ?

Fixez la bride (clamp) au bord du bureau, vissez la colonne, puis montez les bras. Suivez les étapes de la notice pour un montage sécurisé.

Quelle est l'épaisseur maximale de bureau supportée ?

La bride convient pour des bureaux d'épaisseur 10 à 85 mm.

Puis-je utiliser ce support avec un écran de 32 pouces ?

Oui, il supporte les écrans jusqu'à 32 pouces, à condition que le poids ne dépasse pas 8 kg par écran.

Quels outils sont fournis avec le support ?

Le paquet contient les vis nécessaires (M-AM4, M-BM4, M-CM5, M-DM5, etc.) et des clés Allen de 4 mm et 6 mm.

Le support peut-il être installé à l'extérieur ?

Non, ce produit est destiné uniquement à un usage intérieur. L'utiliser à l'extérieur peut entraîner des défaillances et des blessures.

Comment entretenir le support ?

Vérifiez tous les 3 mois que toutes les vis sont bien serrées et que le support est stable. Nettoyez avec un chiffon doux et sec.

Que faire si des pièces sont manquantes ou endommagées ?

Contactez votre point de vente pour obtenir un remplacement. Vérifiez la liste des composants avant d'installer.

MODE D'EMPLOI DA-90400 Digitus

DIGITUS®

Universal Dual Monitor Clamp Mount

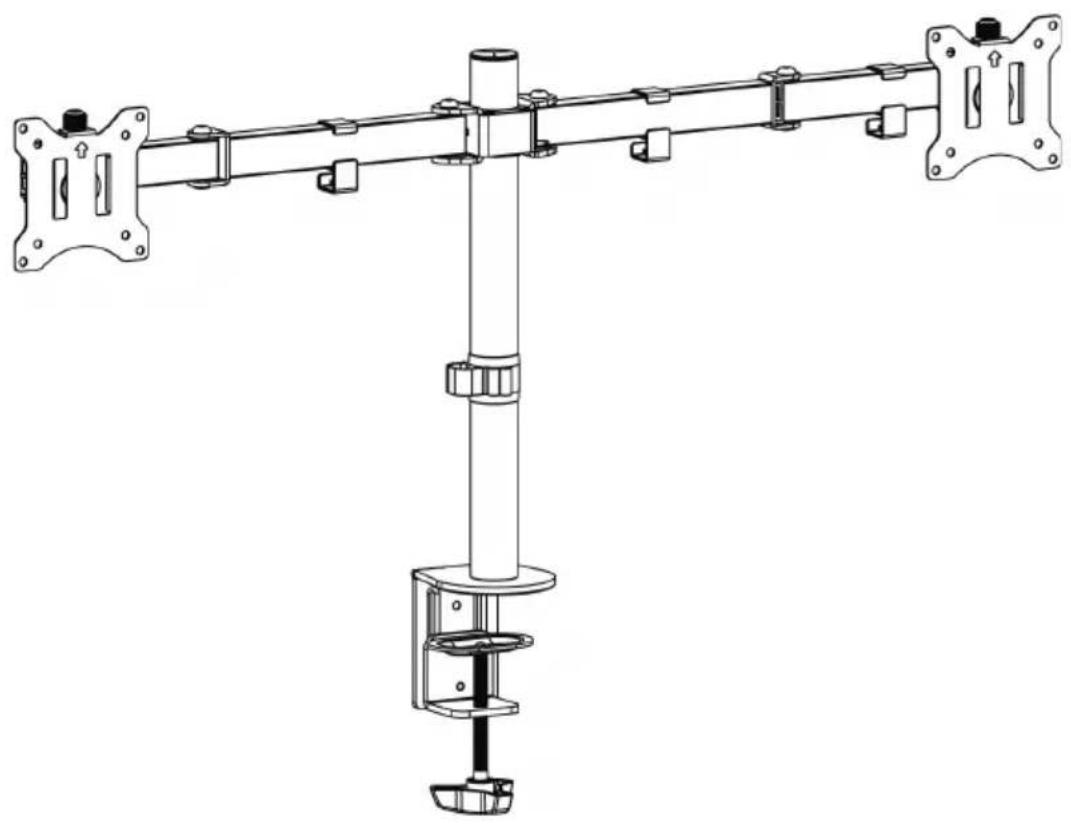

Technical line drawing of a mechanical assembly with mounting flanges and a vertical cylindrical component (no text or symbols)

Manual

DA-90400

75x75 100x100 32" MAX (8kg)x2 (17 GBx)x2 RATED

Package content

A (x1)					B (x1)			C (x1)	M-AM4 x 12 (x8)	M-BM4 x 16 (x8)	M-CM5 x 12 (x8)
D (x2)	E (x1)	F (x4)	G (x1)	H (x3)	I (x2)	J (x2)	K (x1)4 mm	L (x1)6 mm	M-DM5 x 16 (x8)	M-ED5 (x8)	M-F (x8)

Mounting Instructions

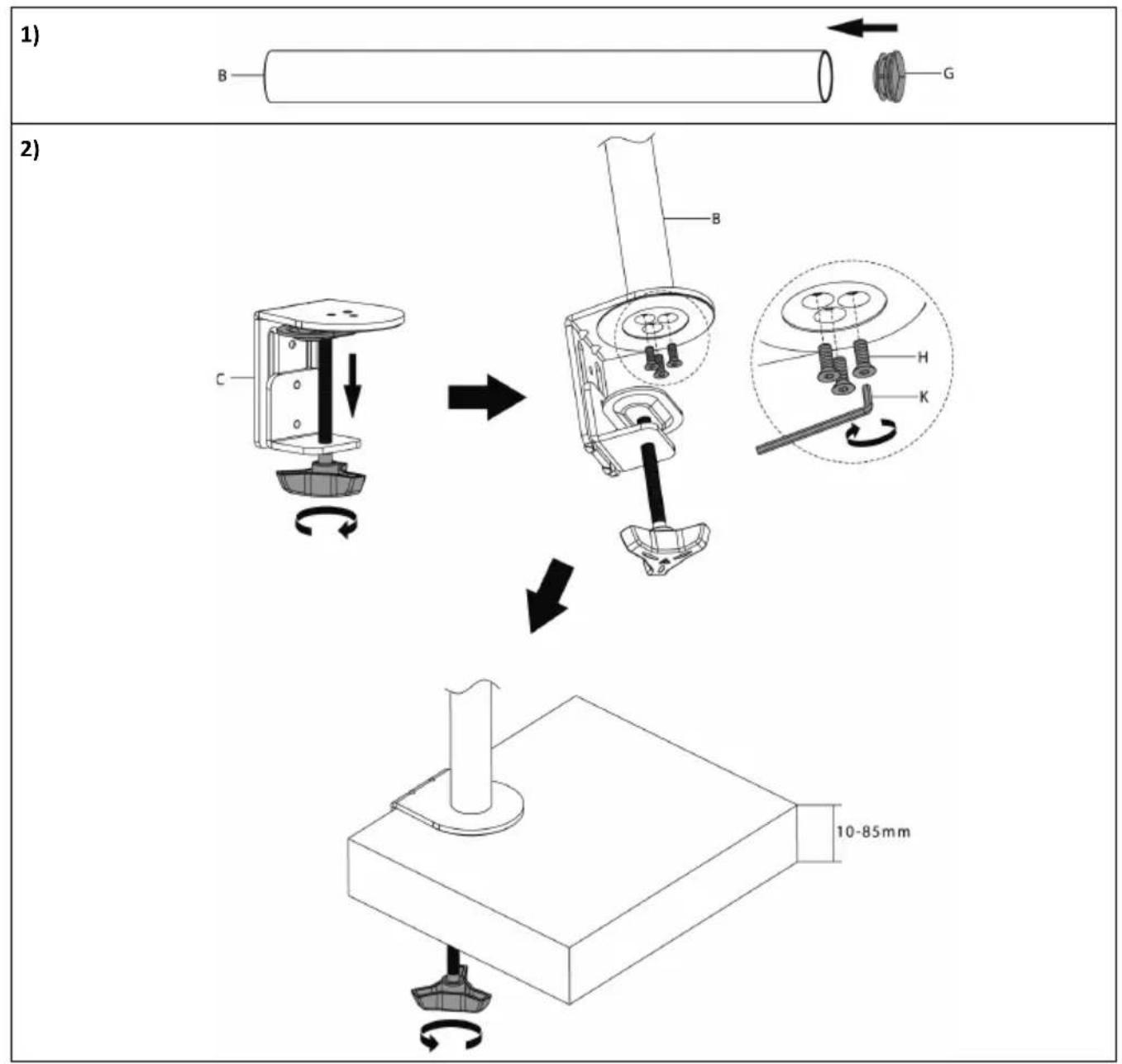

1) B G 2) C B H K 10-85mm

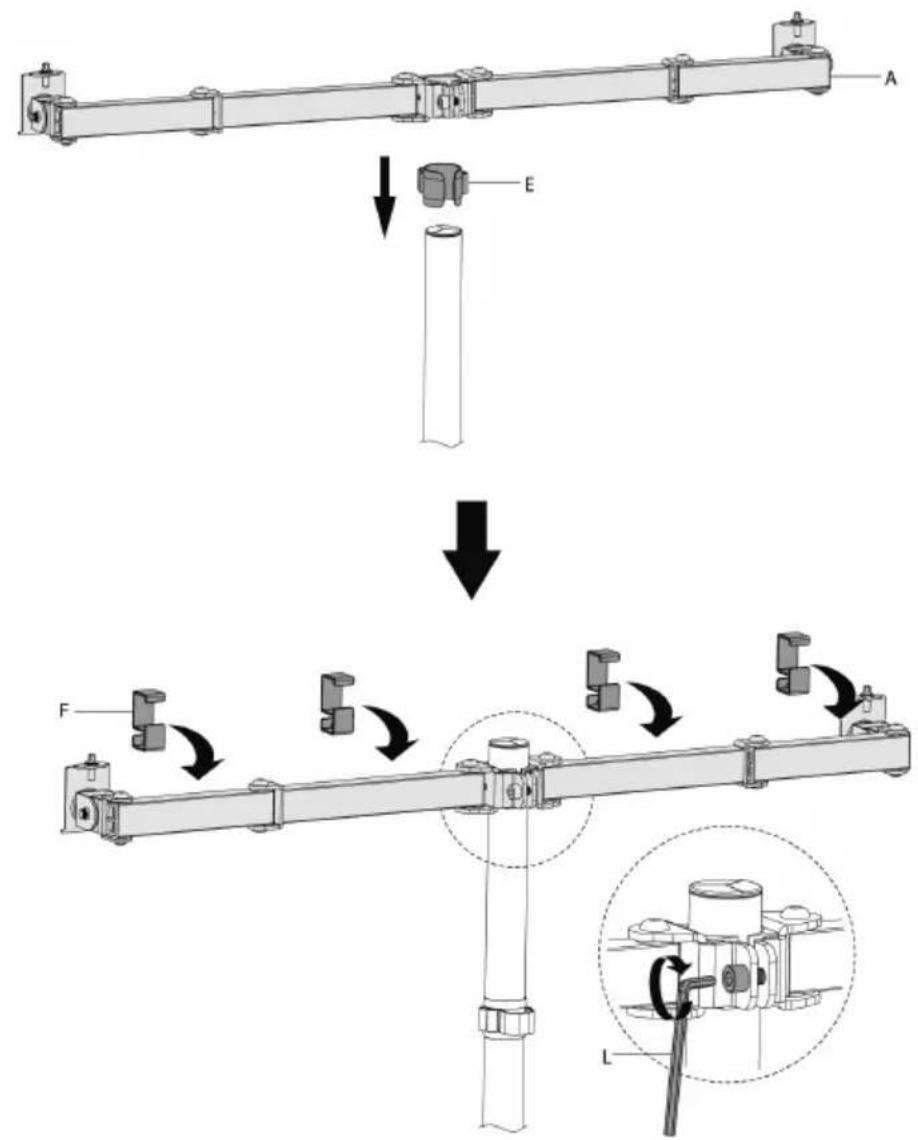

3)

Technical diagram illustrating mechanical assembly steps with labeled components A, E, F and a detailed inset showing a rotating component L.

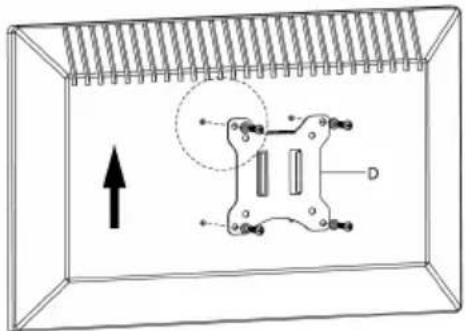

4a)

M-E M-A M-C

Technical line drawing of a mechanical component inside a rectangular frame, with an upward arrow indicating direction (no text or symbols)

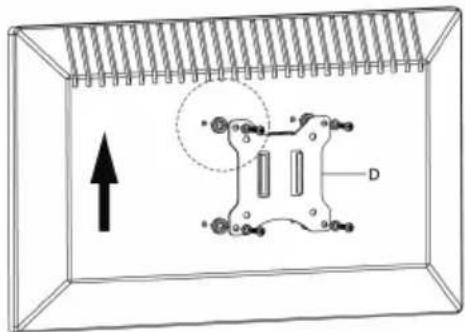

4b)

M-F M-E M-B M-D

Technical diagram showing a component with labeled parts and an upward arrow, likely illustrating a mechanical or electrical assembly.

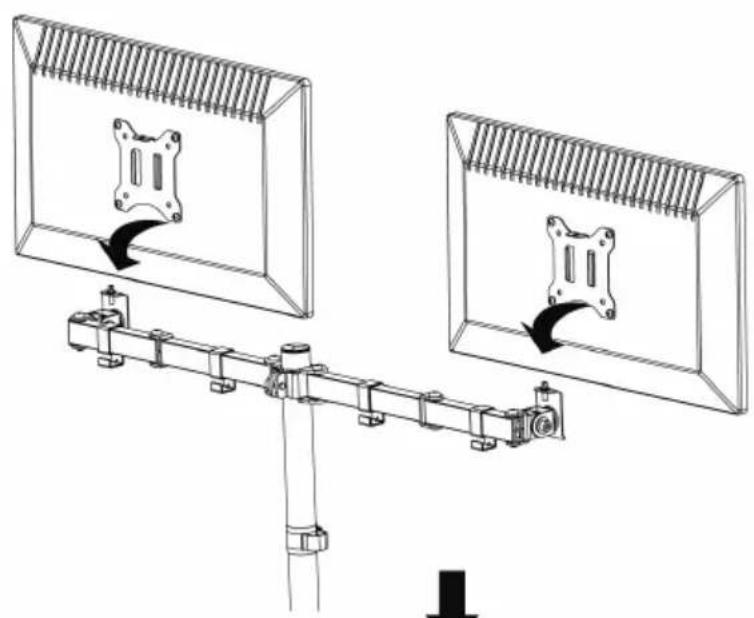

5)

Technical diagram showing two identical mechanical components mounted on a rail support with directional arrows indicating motion (no text or symbols present)

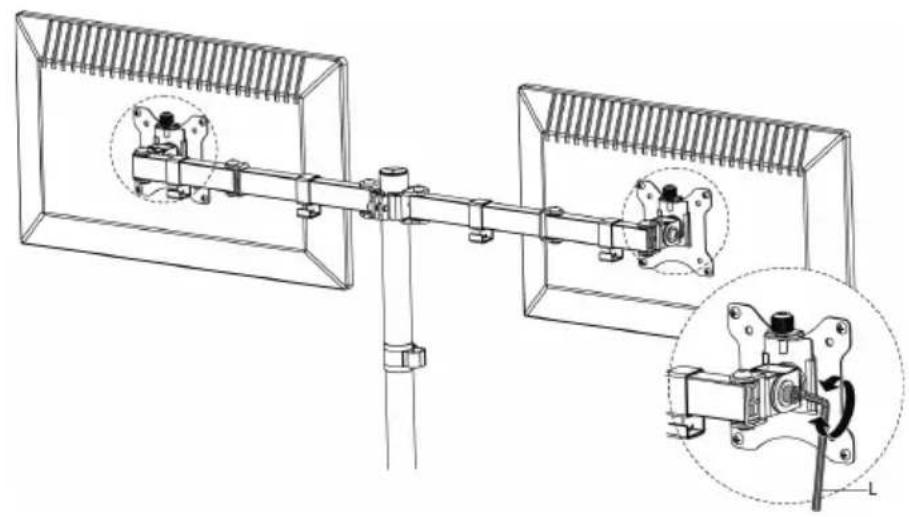

Technical diagram of a mechanical assembly with two views (front and side), showing internal components and a close-up inset of a mechanical component (no text or labels)

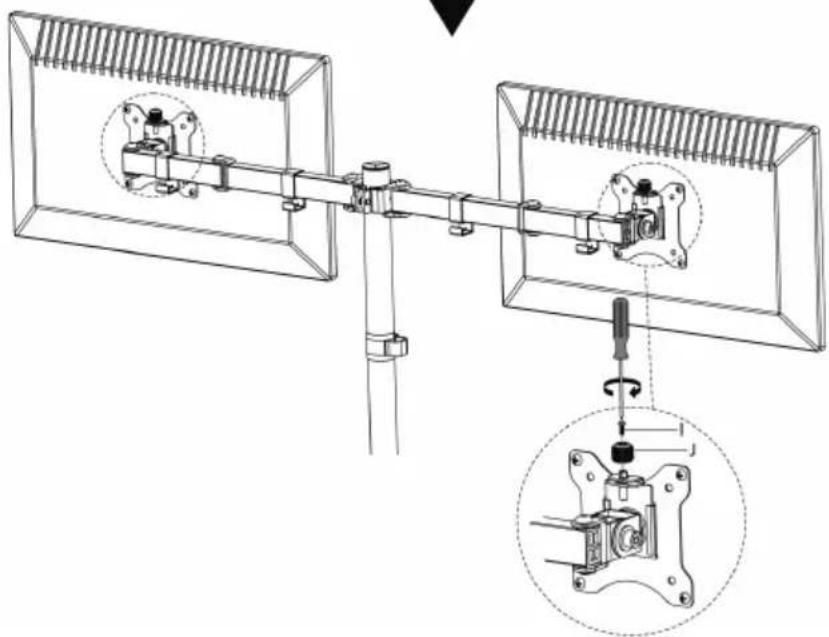

6)

Technical line drawing of a mechanical assembly with two transparent chambers and a central shaft, showing internal components and a close-up inset (no text or symbols)

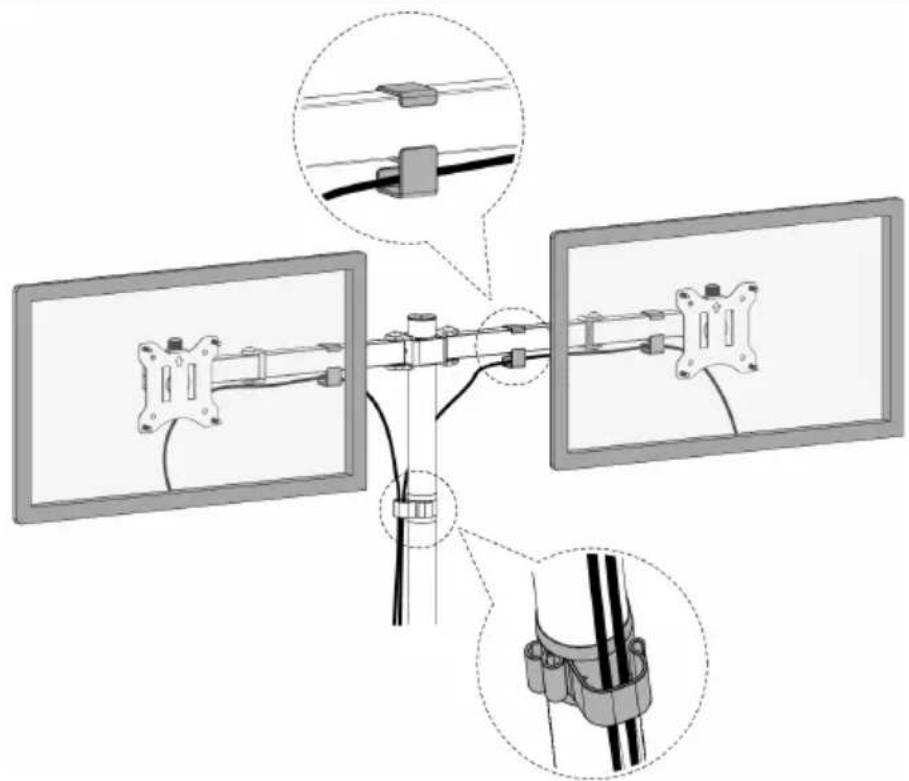

7)

Diagram of three connected cable connectors mounted on a pole, showing wiring and mounting details (no text or symbols present)

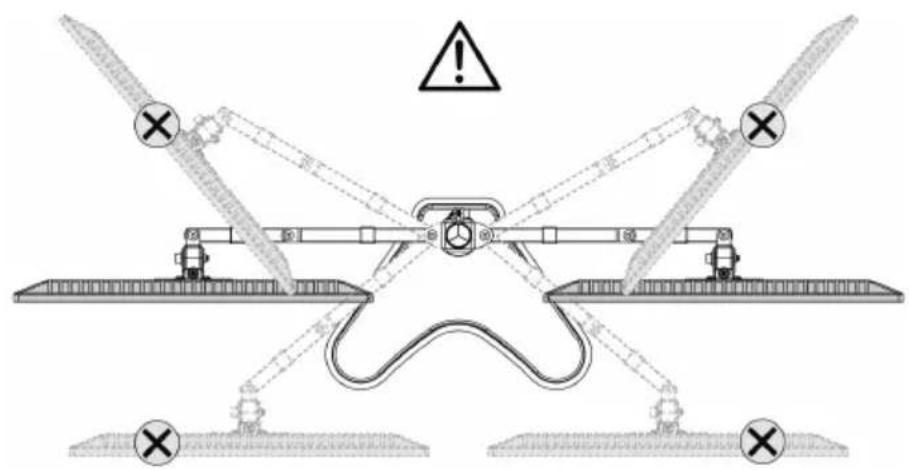

8)

Diagram illustrating a mechanical or structural system with warning symbols and labeled components, including a warning triangle and cross symbols.

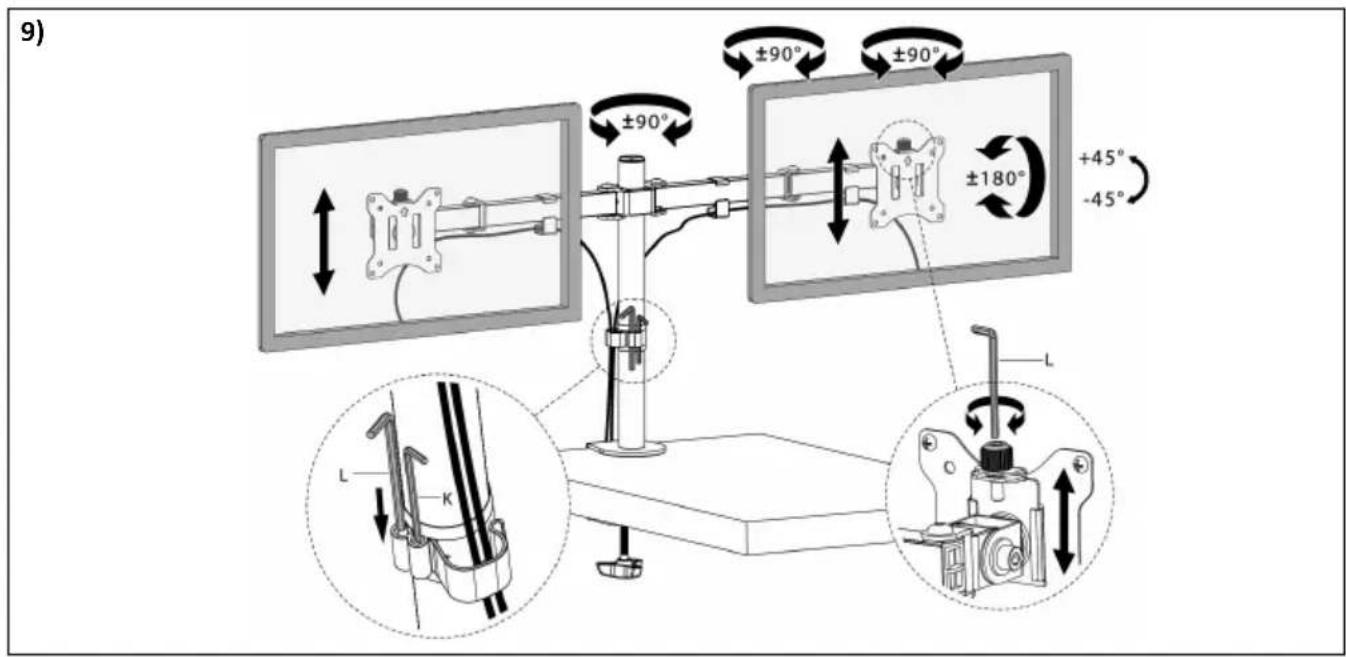

9) ±90° ±90° ±90° ±180° +45° -45° L K

EN		Read the entire instruction manual before you start installation and assembly. If you have any questions regarding any of the instructions or warnings, please contact your local distributor for assistance.CAUTION: Use with heavier weight than the rated weights indicated may result in instability causing possible injury.Please closely follow the assembly instructions. Improper installation may result in damage or serious personal injury.Safety gear and proper tools must be used. This product should only be installed by professionals.Make sure that the supporting surface will safely support the combined weight of the equipment and all attached hardware and components.Use the mounting screws provided and DO NOT OVER TIGHTEN mounting screws.This product contains small items that could be a choking hazard if swallowed. Keep these items away from children.This product is intended for indoor use only. Using this product outdoors could lead to product failure and personal injury.IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation.If any parts are missing or faulty, contact your place of purchase for a replacement.MAINTANANCE: Check that the product is secure and safe to use at regular intervals (at least every three months).
DE		Lesen Sie die gesamte Bedienungsanleitung, bevor Sie mit der Installation und Montage beginnen. Wenn Sie Fragen zu einer der Anweisungen oder Warnungen haben, wenden Sie sich bitte an Ihren örtlichen Händler.VORSICHT: Die Verwendung mit einem höheren Gewicht als den angegebenen Nenngewichten kann zu Instabilität führen,die mögliche Verletzungen verursacht.Bitte befolgen Sie die Montageanweisungen genau. Eine unsachgemäße Installation kann zu Schädenoder schweren Personenschäden führen.Es müssen eine Sicherheitsausrüstung und geeignete Werkzeuge verwendet werden.Dieses Produkt sollte nur von Fachleuten installiert werden.Stellen Sie sicher, dass die Auflagefläche das Gesamtgewicht der Ausrüstung undaller angeschlossenen Geräte und Komponenten sicher tragen kann.Verwenden Sie die mitgelieferten Befestigungsschrauben und ziehen Sie die Befestigungsschrauben an. NICHT ÜBERDREHEN.Dieses Produkt enthält kleine Gegenstände, die bei Verschlucken eine Erstickungsgefahr darstellen könnten.Halten Sie diese Gegenstände von Kindern fern.Dieses Produkt ist nur für den Gebrauch in Innenräumen vorgesehen.Die Verwendung dieses Produkts im Freien kann zu Produktversagen und Personenschäden führen.WICHTIG: Vergewissern Sie sich vor der Installation, dass Sie alle Teile entsprechend der Komponenten-Checkliste erhalten haben.Wenn Teile fehlen oder fehlerhaft sind, wenden Sie sich an Ihre Verkaufsstelle, um Ersatz zu erhalten.WARTUNG: Überprüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob das Produkt sicher und gefahrlos zu benutzen ist.
FR		Veuillez lire l'intégralité du mode d'emploi avant de commencer l'installation et le montage. Si vous avez des questions concernant lesinstructions ou les avertissements, veuillez contacter votre revendeur local pour obtenir de l'aide.ATTENTION: L'utilisation avec un poids supérieur aux poids nominaux indiqués peut entraîner un déséquilibre et un risque de blessure.Veuillez suivre attentivement les instructions de montage. Une installation incorrecte peut entraîner des dégâts ou des blessures graves.Des équipements de protection et des outils appropriés doivent être utilisés. Ce produit ne doit être installé que par des professionnels.Utilisez les vis de montage fournies et NE PAS TROP LES SERRER.Ce produit contient de petits éléments qui pourraient présenter un risque d'étouffement en cas d'ingestion. Conservez ces articles hors deportée des enfants.Ce produit est destiné à un usage intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produitet un risque de blessure.IMPORTANT: Veuillez vous assurez que vous avez reçu toutes les pièces conformément à la liste de contrôle des composants avantl'installation. Si une ou plusieurs pièces sont manquantes ou défectueuses, contactez votre point de vente pour unremplacement.MANUTENZIONE: Check Controllare che il prodotto sia sicuro e utilizzabile in sicurezza a intervalli regolari (almeno ogni tre mesi).
IT	[WS74]	Leggere tutto il manuale di istruzioni prima di iniziare l'installazione e il montaggio. In caso di domande riguardanti le istruzioni o le avvertenze, si prega di contattare il proprio distributore locale per ricevere assistenza.CAUTELA:L'uso con pesi più pesanti rispetto ai pesi nominali indicati può provocare instabilità e causare lesioni.Si prega di attenersi alle istruzioni di montaggio. Un'installazione non corretta può causare danni o gravi lesioni personali.Devono essere utilizzati dispositivi di sicurezza e strumenti adeguati. Questo prodotto dovrebbe essere installato esclusivamente da professionisti.Utilizzare le viti di montaggio fornite in dotazione e NON STRINGERE TROPPO le viti di montaggio.Questo prodotto contiene piccoli oggetti che potrebbero rappresentare un pericolo di soffocamento in caso di ingestione. Tenere questi oggetti lontano dalla portata dei bambini.Questo prodotto è destinato esclusivamente all'uso in ambienti interni. L'uso di questo prodotto all'aperto potrebbe causare guasti del prodotto e lesioni personali.IMPORTANTE: Assicurarsi di avere a disposizione tutte le parti secondo la lista di controllo dei componenti prima dell'installazione.Se una qualsiasi delle parti manca o è danneggiata, contattare il punto vendita per la sostituzione.MANUTENZIONE: Controllare che il prodotto sia sicuro e utilizzabile in sicurezza a intervalli regolari (almeno ogni tre mesi).
ES	[XX57][IMAGE]	Lea el manual de instrucciones completo antes de empezar con la instalación y el montaje. Si tiene alguna consulta con respecto a las instrucciones o advertencias, póngase en contacto con su distribuidor local para solicitar ayuda.PRECAUCIÓN: El uso con un peso superior a los pesos nominales indicados puede ocasionar una inestabilidad y posibles lesiones.Observe estrictamente las instrucciones de montaje. En caso de una instalación inadecuada se pueden producir daños y lesiones graves.Es obligatorio utilizar un equipo de seguridad y herramientas adecuadas. Este producto solo debería ser instalado por profesionales.Utilice los tornillos de montaje suministrados y NO APRIETE EXCESIVAMENTE los tornillos de montaje.Este producto contiene piezas pequeñas que podrían presentar un riesgo de asfixia en caso de ser tragadas.Mantenga estas piezas fuera del alcance de los niños.Este producto solo está previsto para el uso en el interior. El uso de este producto en el exterior podría causar el fallo del producto y daños personales.IMPORTANTE: Antes de proceder a la instalación, compruebe que ha recibido todos los elementos según la lista de componentes.En caso de faltar o estar dañada alguna de las piezas, póngase en contacto con su punto de venta para su reemplazo.MANTENIMIENTO: Compruebe regularmente (al menos cada tres meses) el buen estado y el uso seguro del producto.
PL	[IMAGE]	Przed rozpoczęciem instalacji i montażu należy przeczytać całą instrukcję obsługi. W przypadku jakichkolwiek pytań dotyczących instrukcji lub ostrzeżeń prosimy o kontakt z lokalnym dystrybutorem w celu uzyskania pomocy.UWAGA: Użytkowanie z ciężarami większymi niż podane może spowodować niestabilność, a w konsekwencji także obrażenia.Należy uważnie przestrzegać instrukcji montażu. Nieprawidłowa instalacja może spowodować uszkodzenie lub poważne obrażenia ciała.Stosować sprzęt ochronny i odpowiednie narzędzia. Ten produkt powinien być instalowany wyłącznie przez profesjonalistów.Używać dostarczonych śrub montażowych i NIE DOKRĘCAĆ ZBYT MOCNO.Ten produkt zawiera małe części, które w przypadku połknięcia powodują ryzyko zadławienia. Należy przechowywać je z dala od dzieci.Ten produkt jest przeznaczony wyłącznie do użytku w pomieszczeniach. Używanie produktu na zewnątrz może prowadzić do jego uszkodzenia i obrażeń ciała.WAŻNE INFORMACJE: Przed montażem należy upewnić się, że dostarczono wszystkie części zgodnie z listą kontrolną komponentów.Jeśli brakuje jakichkolwiek części lub mają one wady, skontaktować się ze sprzedawcą w celu otrzymania części lub zamiennika.KONSERWACJA: Sprawdzić, czy produkt jest bezpieczny i czy można go używać w regularnych odstępach czasu(przynajmniej co trzy miesiące).
TR	[IMAGE]	Kurulum ve montaja başlamadan önce tüm kullanım kılavuzunu okuyun. Yönerge ya da uyarilar hakkında sorunuz olursa, lütfen yardım için yerel bayinizle letişime geçin.DÍKKAT: Belirlenmiş āgırıklardan daha fazlasıyla kullanmak dayanıklılık sorunlarına ve muhtemel kazalanmalara yol açabilir.Lütfen montaj yönergelerini dikkatle takip edin. Uygun olmayan kurulum hasara ya da ciddi bir kişisel yaralanmaya yol açabilir.Koruyucu ekipman ve çalışmaya uygun araçların kullanılması zorunludur. Ürün yalnızca uzmanlar tarafından kurulmalıdır.Sağlanmış olan montaj vidalarını kullanın ve montaj vidalarını GEREĞİNDEN FAZLA SIKMAYIN.Üründe, yutulduğunda boğulma tehlikesine yol açabilecek kadar küçük parçalar bulunmaktadır. Bu parçaları çocuklardan uzak tutun.Ürün yalnızca iç mekan kullanımı içindir. Ürün minus dış mekanlarda kullanılması, ürün arizası ya da kişisel yaralanmaya yol açabilir.ÖNEMLI: Kurulumdan önce bileşen listesinde bulunan tüm parçaları edindiğinizden emin olun.Eksik veya hasarlı parçalar varsa, değiştirilmeleri için satın aldiğiniz yer ile iletişimę geçin.BAKIM: Ürünün güvenli olduğunu ve kullanımının tehlike arz etmediğini belli aralıklarla kontrol edin (en az her üç ayda bir).
