DA-90394 - Support écran plat Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support écran plat universel à gaz
Marque	Digitus
Modèle	DA-90394
Compatibilité écran	Jusqu'à 32 pouces
Capacité de charge	1 à 9 kg (2,2 à 19,8 lbs)
Norme VESA	75x75 mm et 100x100 mm
Type de fixation	Fixation par serre-joint (bureau) ou passage de câble
Matériau	Acier, aluminium
Mouvements	Inclinaison : ±90°, rotation : ±90°, pivotement : 360°
Réglage en hauteur	Par colonne à gaz, plage non spécifiée
Angle d'inclinaison	+90° / -90°
Rotation de l'écran	±90° (mode portrait/paysage)
Pivotement du bras	±90°
Gestion des câbles	Intégrée dans le bras
Contenu de l'emballage	Bras, colonne, serre-joint, plaque VESA, vis (M4x12, M5x12, M6x10, M6x12), rondelles, clés Allen
Utilisation	Intérieur uniquement
Installation	Par un professionnel recommandée
Entretien	Vérifier la stabilité tous les 3 mois
Sécurité	Ne pas dépasser la charge maximale ; utiliser les vis fournies ; ne pas trop serrer
Réparabilité	Pièces détachées disponibles via le fabricant (vis, patins)

FOIRE AUX QUESTIONS - DA-90394 Digitus

Quel est le poids maximum supporté par le support Digitus DA-90394 ?

Le support peut supporter un écran de 1 à 9 kg (2,2 à 19,8 lbs). Ne jamais dépasser 9 kg pour éviter tout risque d'instabilité.

Quelles sont les normes VESA compatibles ?

Le support est compatible avec les normes VESA 75x75 mm et 100x100 mm, les plus courantes pour les écrans jusqu'à 32 pouces.

Comment installer le support sur un bureau ?

Utilisez le serre-joint fourni (pièce H). Placez-le sur le bord du bureau et serrez la molette jusqu'à ce qu'il soit bien fixé. Assurez-vous que la surface d'appui peut supporter le poids total.

Puis-je régler la tension du gaz pour un écran plus léger ?

Oui, la colonne à gaz est réglable. Utilisez la clé Allen fournie pour ajuster la tension en tournant la vis de réglage située sous le bras (repère L). Tournez dans le sens horaire pour augmenter la tension.

Comment orienter mon écran en mode portrait ?

Le support permet une rotation de ±90° au niveau de la fixation VESA. Desserrez légèrement les vis de la plaque, tournez l'écran à l'orientation souhaitée, puis resserrez.

Quels outils sont nécessaires pour le montage ?

Les outils de base nécessaires sont un tournevis cruciforme et une clé Allen (fournie). Pour le serre-joint, aucun outil n'est requis.

Le support peut-il être utilisé à l'extérieur ?

Non, le support est conçu pour un usage intérieur uniquement. L'utilisation en extérieur peut entraîner une défaillance du produit et des blessures.

Comment entretenir mon support ?

Vérifiez tous les trois mois que les vis sont bien serrées et que le support est stable. Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits abrasifs.

Que faire si une pièce est manquante dans l'emballage ?

Contactez votre revendeur ou le fabricant Digitus pour obtenir une pièce de remplacement. Ne tentez pas d'installer sans toutes les pièces.

Quelle épaisseur de bureau maximum pour le serre-joint ?

Le serre-joint convient aux bords de bureau d'une épaisseur comprise entre 10 et 80 mm (selon les indications du manuel).

MODE D'EMPLOI DA-90394 Digitus

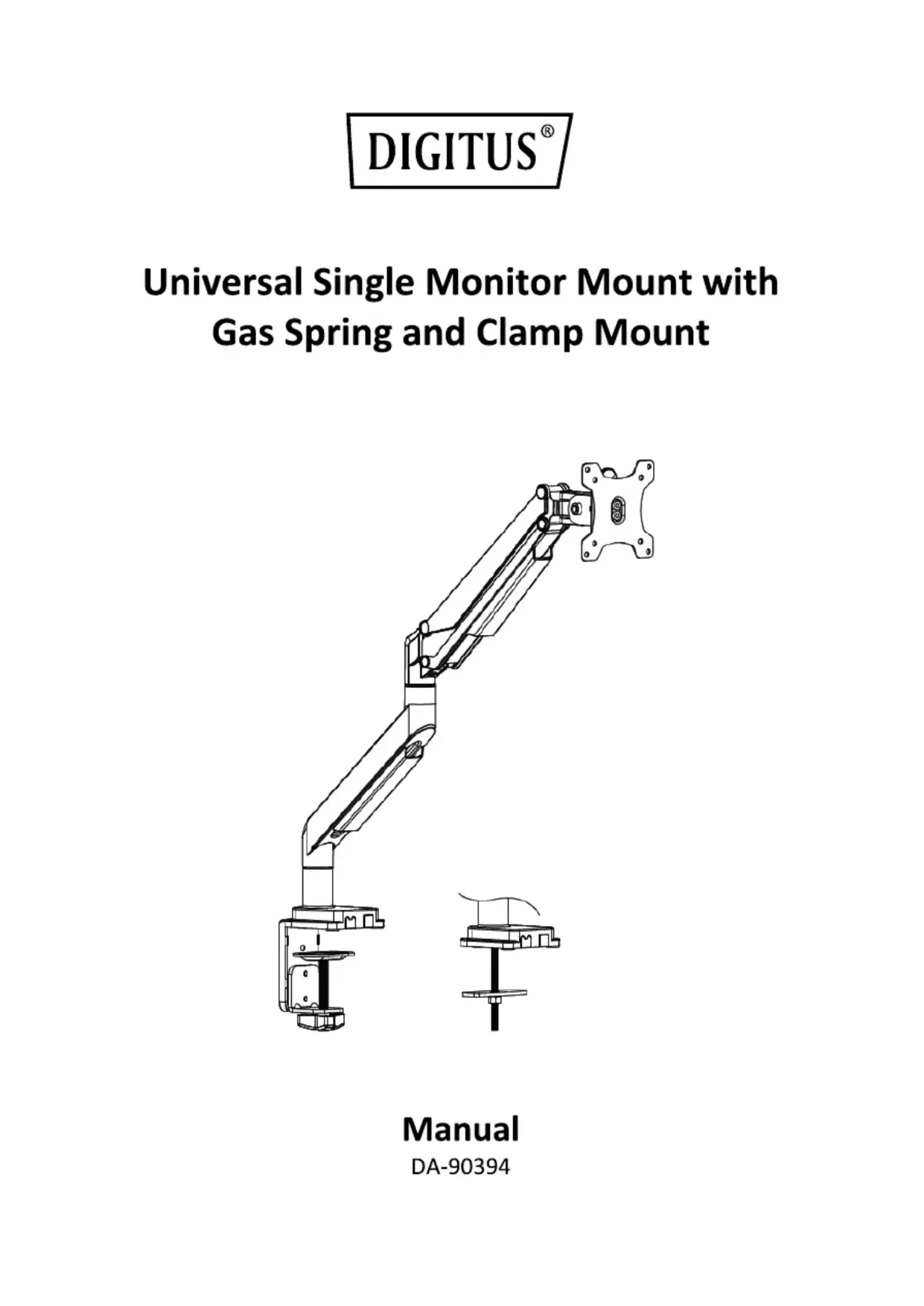

DIGITUS®

Universal Single Monitor Mount with Gas Spring and Clamp Mount

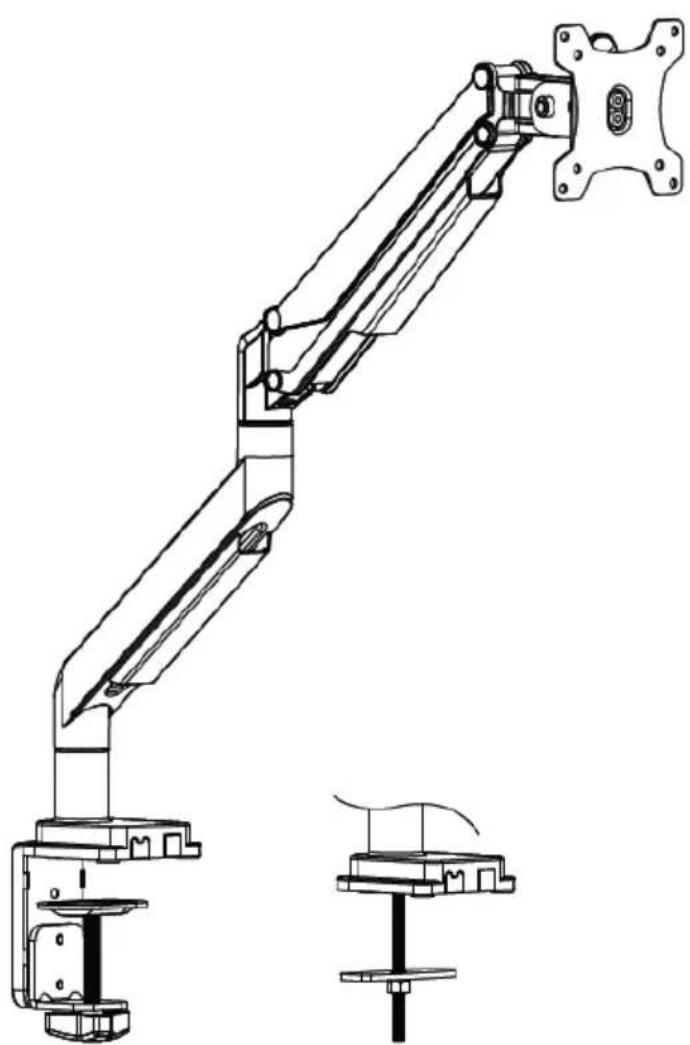

Technical line drawing of a robotic arm with articulated joints and mounting base (no text or symbols)

Manual

DA-90394

32" MAX 1~9kg (2.2~19.8lbs) RATED

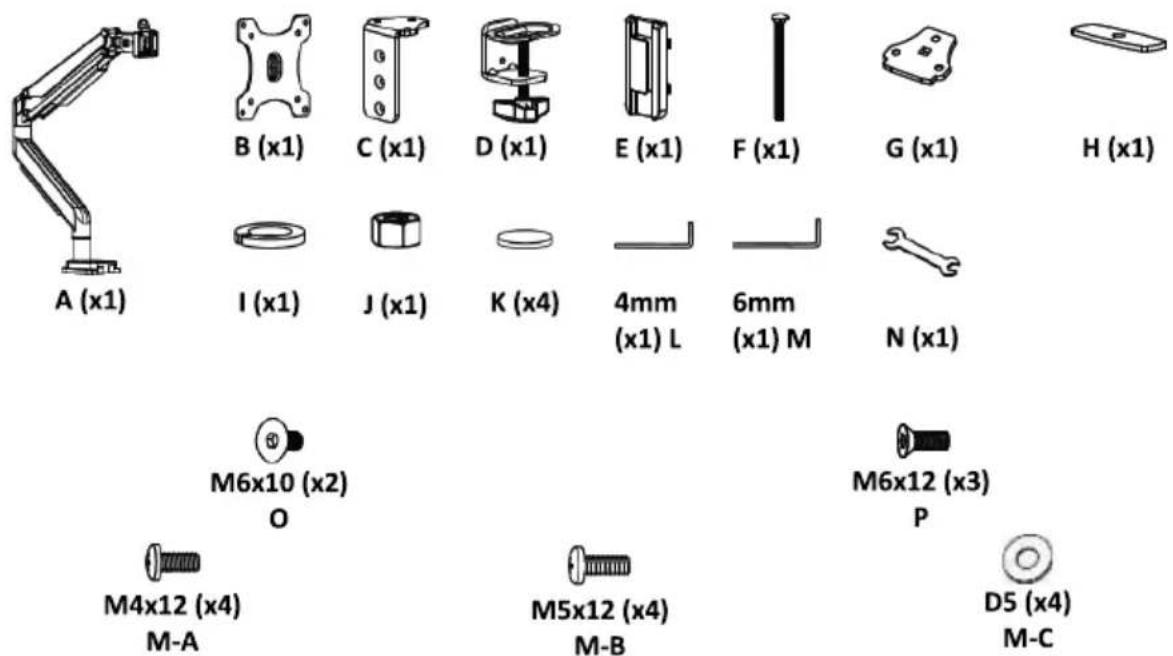

Package Content

A (x1) B (x1) C (x1) D (x1) E (x1) F (x1) G (x1) H (x1) I (x1) J (x1) K (x4) 4mm (x1) L 6mm (x1) M N (x1) M6x10 (x2) O M4x12 (x4) M-A M5x12 (x4) M-B M6x12 (x3) P D5 (x4) M-C

Mounting Instructions

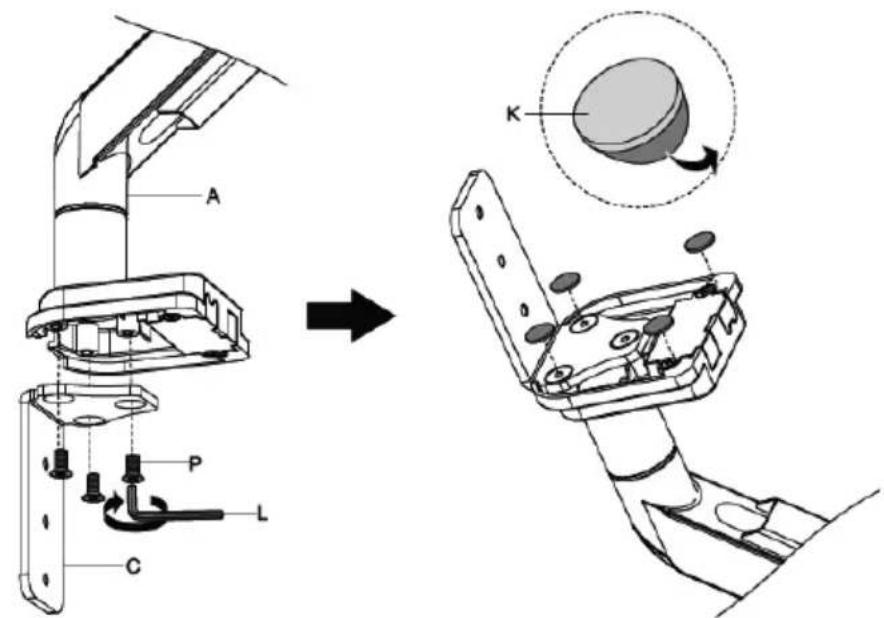

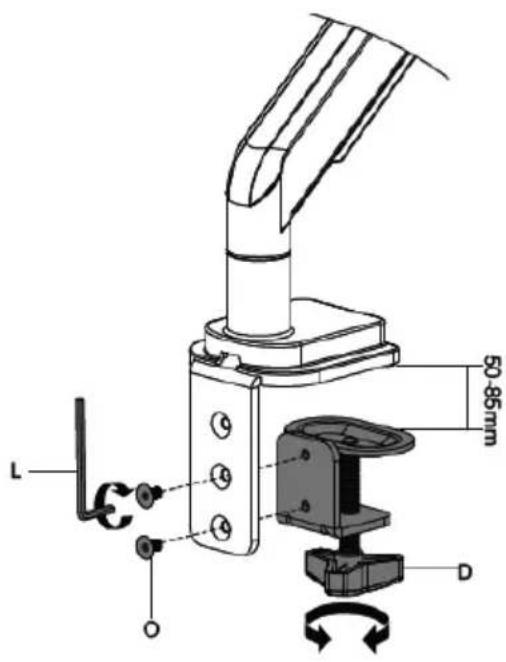

1a-1

Technical diagram illustrating the assembly of a robotic arm with labeled parts (A, P, L, C) before and after motion, including a magnified view of a mechanical component.

1a-2a

L ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ ⑷ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉟ ㉟a ㉟b ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟w ㉟x ㉟y ㉟z ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o

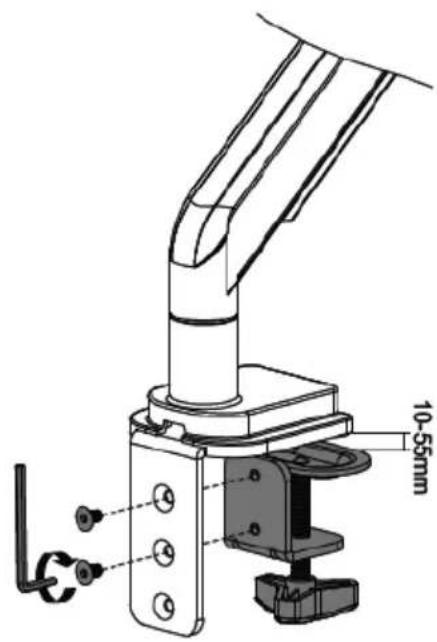

1a-2b

10-56mm

1a-3
1b-1

Technical diagram illustrating the assembly of a robotic arm with labeled parts and directional arrows indicating motion.

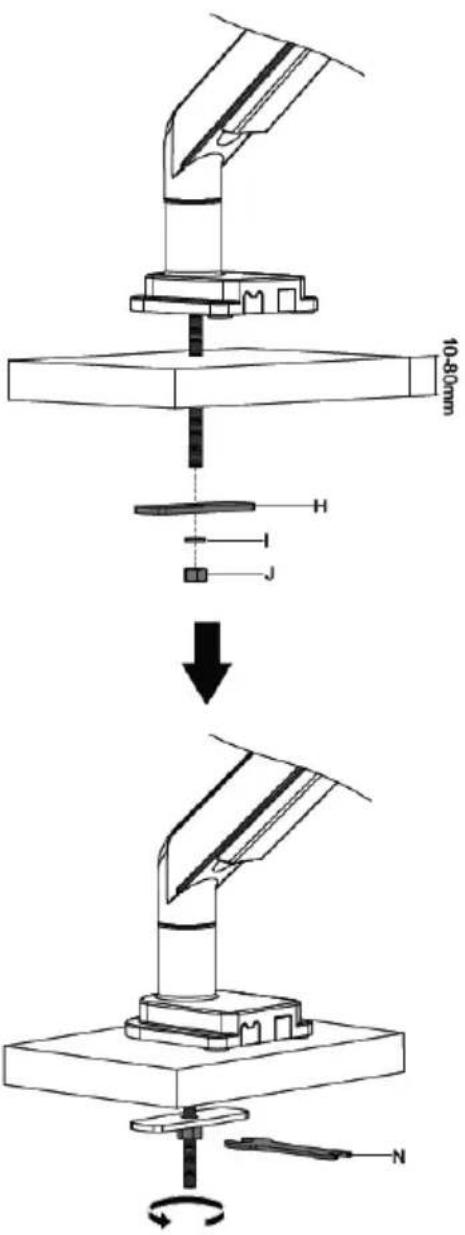

1b-2

10-80mm H I J N

2

✓ TV X TV TV +

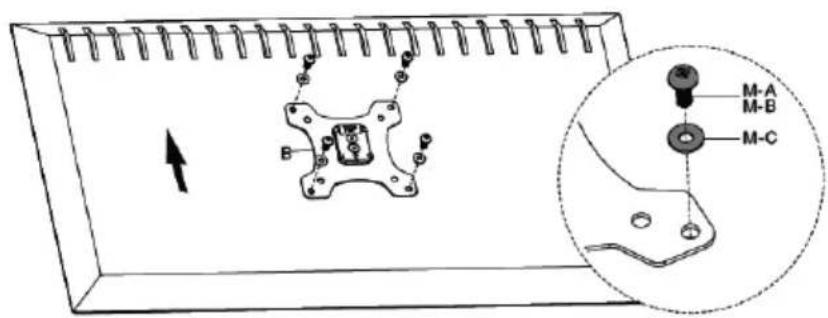

M-A M-B M-C

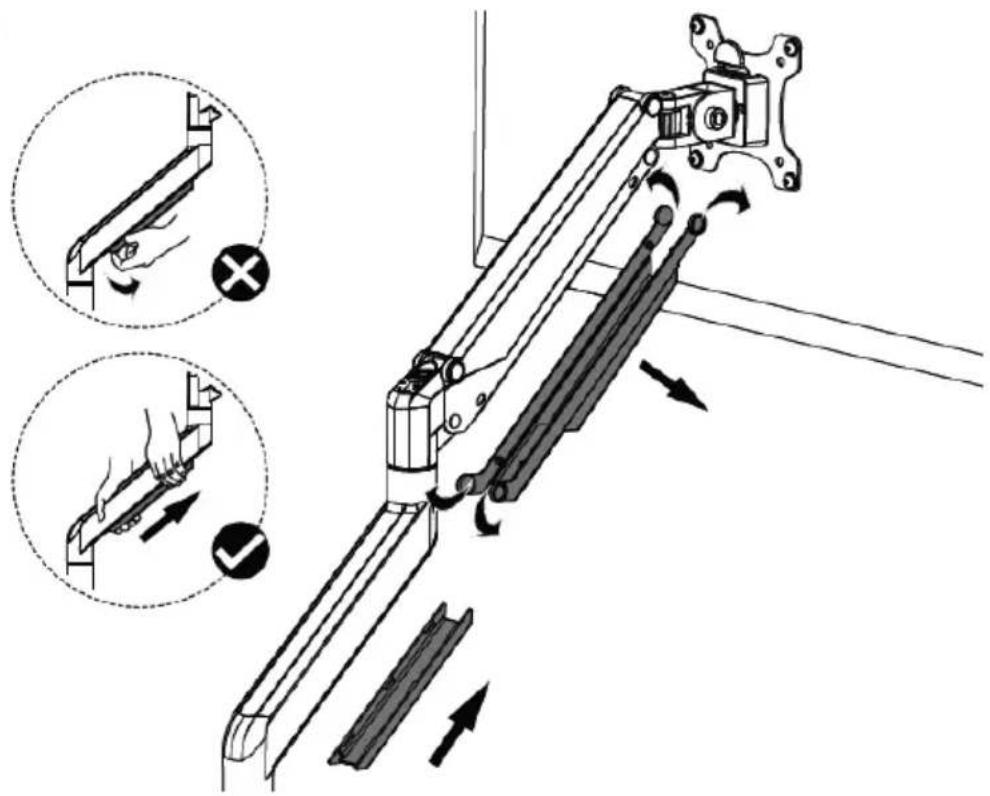

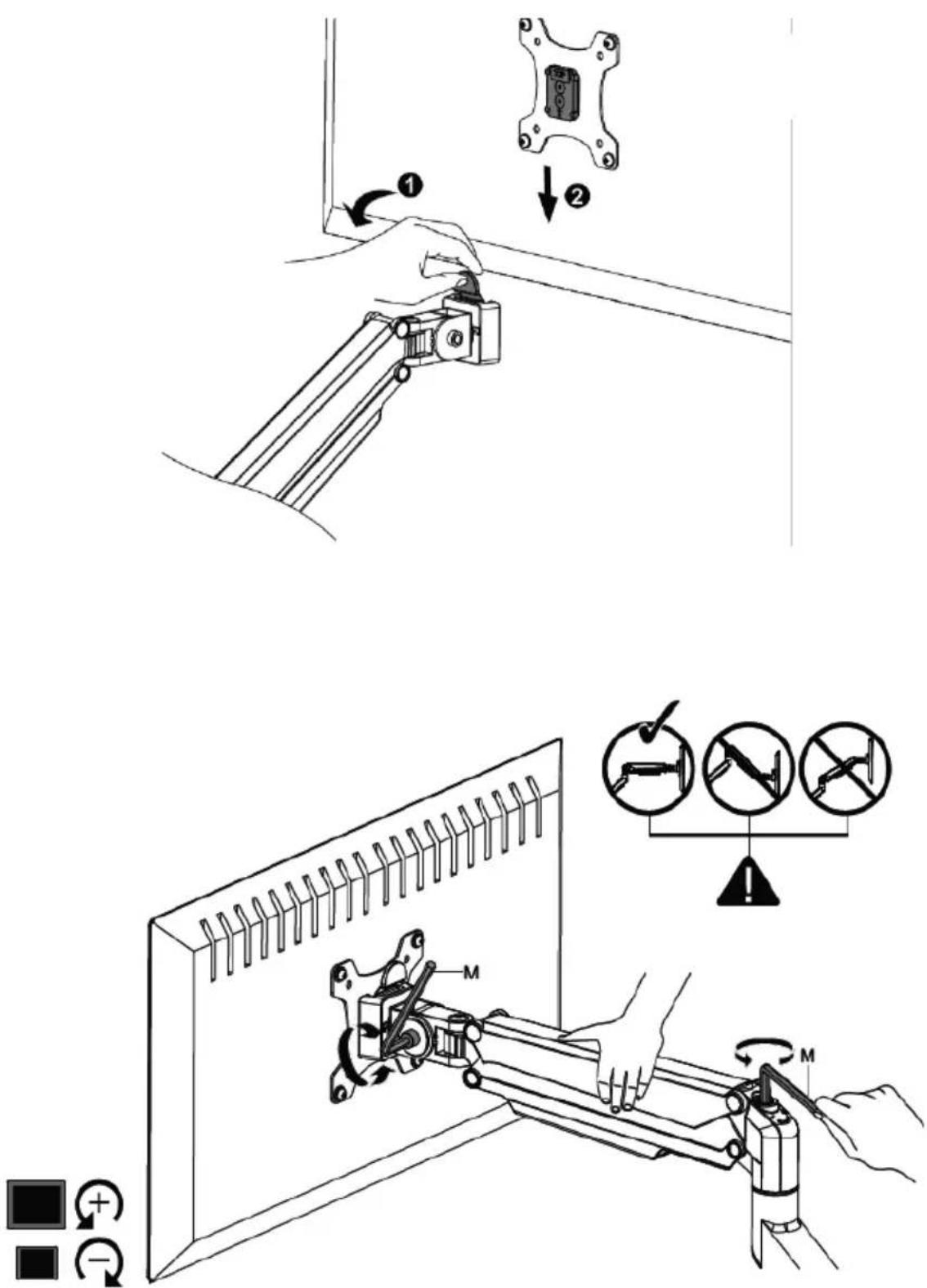

Technical diagram illustrating mechanical assembly with labeled parts and directional arrows indicating motion or force

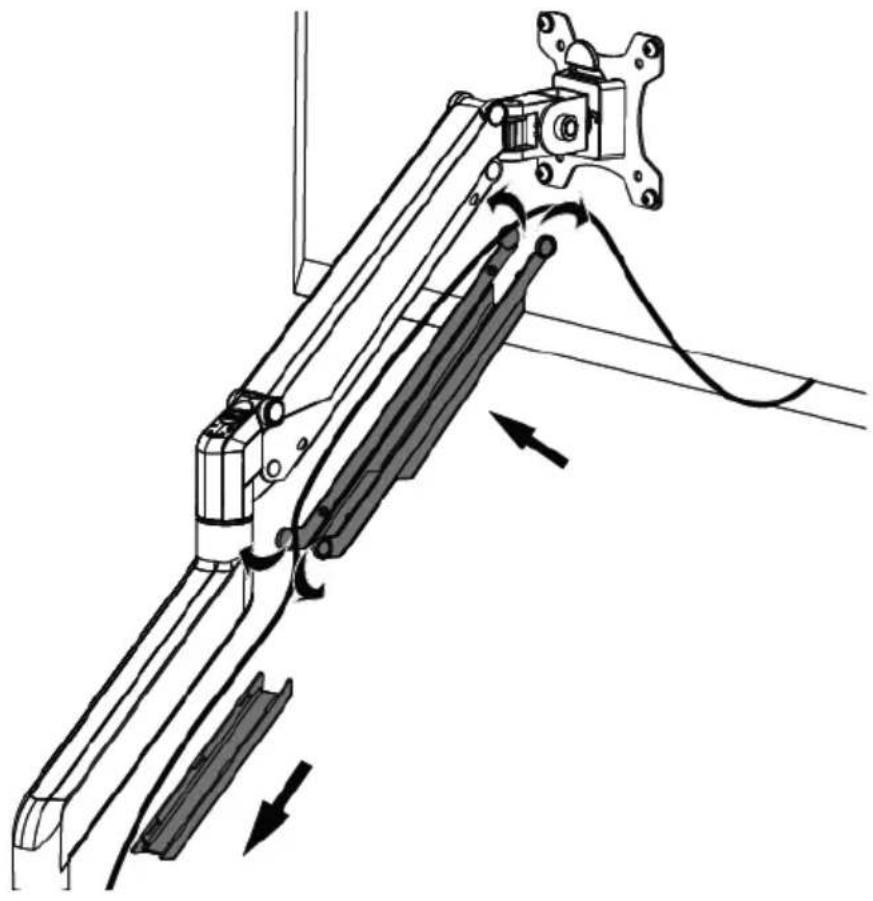

Mechanical linkage assembly diagram showing articulated arms and motion arrows (no text or labels)

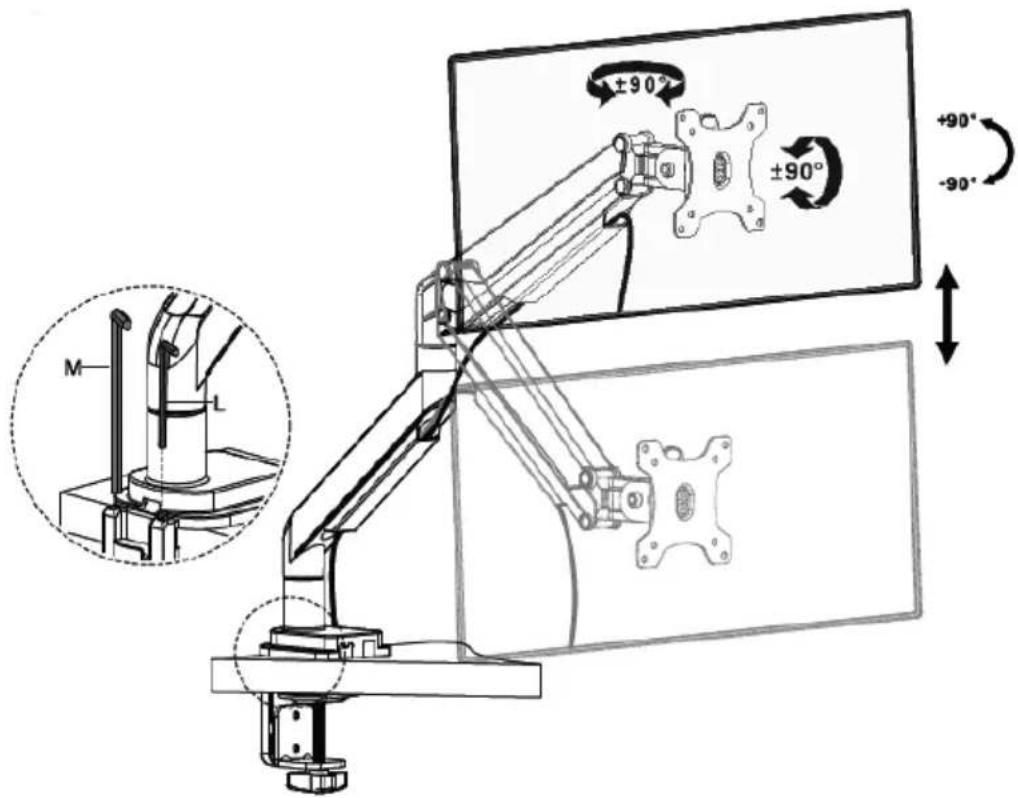

±90° ±90° +90° -90° M L

EN		Read the entire instruction manual before you start installation and assembly. If you have any questions regarding any of the instructions or warnings, please contact your local distributor for assistance.CAUTION: Use with heavier weight than the rated weights indicated may result in instability causing possible injury.Please closely follow the assembly instructions. Improper installation may result in damage or serious personal injury.Safety gear and proper tools must be used. This product should only be installed by professionals.Make sure that the supporting surface will safely support the combined weight of the equipment and all attached hardware and components.Use the mounting screws provided and DO NOT OVER TIGHTEN mounting screws.This product contains small items that could be a choking hazard if swallowed. Keep these items away from children.This product is intended for indoor use only. Using this product outdoors could lead to product failure and personal injury.IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation.If any parts are missing or faulty, contact your place of purchase for a replacement.MAINTANANCE: Check that the product is secure and safe to use at regular intervals (at least every three months).
DE		Lesen Sie die gesamte Bedienungsanleitung, bevor Sie mit der Installation und Montage beginnen. Wenn Sie Fragen zu einer der Anweisungen oder Warnungen haben, wenden Sie sich bitte an Ihren örtlichen Händler.VORSICHT: Die Verwendung mit einem höheren Gewicht als den angegebenen Nenngewichten kann zu Instabilität führen, die mögliche Verletzungen verursacht.Bitte befolgen Sie die Montageanweisungen genau. Eine unsachgemäße Installation kann zu Schäden oder schweren Personenschäden führen.Es müssen eine Sicherheitsausrüstung und geeignete Werkzeuge verwendet werden. Dieses Produkt sollte nur von Fachleuten installiert werden.Stellen Sie sicher, dass die Auflagefläche das Gesamtgewicht der Ausrüstung und aller angeschlossenen Geräte und Komponenten sicher tragen kann.Verwenden Sie die mitgelieferten Befestigungsschrauben und ziehen Sie die Befestigungsschrauben an. NICHT ÜBERDREHEN.Dieses Produkt enthält kleine Gegenstände, die bei Verschlucken eine Erstickungsgefahr darstellen könnten. Halten Sie diese Gegenstände von Kindern fern.Dieses Produkt ist nur für den Gebrauch in innenräumen vorgesehen. Die Verwendung dieses Produkts im Freien kann zu Produktversagen und Personenschäden führen.WICHTIG: Vergewissern Sie sich vor der Installation, dass Sie alle Teile entsprechend der Komponenten-Checkliste erhalten haben.Wenn Teile fehlen oder fehlerhaft sind, wenden Sie sich an Ihre Verkaufsstelle, um Ersatz zu erhalten.WARTUNG: Überprüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob das Produkt sicher und gefahrlos zu benutzen ist.
FR		Veuillez lire l'intégralité du mode d'emploi avant de commencer l'installation et le montage. Si vous avez des questions concernant les instructions ou les avertissements, veuillez contacter votre revendeur local pour obtenir de l'aide.ATTENTION:L'utilisation avec un poids supérieur aux poids nominaux indiqués peut entraîner un déséquilibre et un risque de blessure.Veuillez suivre attentivement les instructions de montage. Une installation incorrecte peut entraîner des dégâts ou des blessures graves.Des équipements de protection et des outils appropriés doivent être utilisés. Ce produit ne doit être installé que par des professionnels.Ce produit est conçu pour être installé sur des murs en bois, en béton massif ou en briques.Veillez à ce que la surface d'appui puisse supporter en toute sécurité le poids combiné de l'équipement et de tous les matériels et composants qui y sont fixés.Utilisez les vis de montage fournies et NE PAS TROP LES SERRER.Ce produit contient de petits éléments qui pourraient présenter un risque d'étouffement en cas d'ingestion. Conservez ces articles hors de portée des enfants.Ce produit est destiné à un usage intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et un risque de blessure.IMPORTANT:Veuillez vous assurez que vous avez reçu toutes les pièces conformément à la liste de contrôle des composants avant l'installation.Si une ou plusieurs pièces sont manquantes ou défectueuses, contactez votre point de vente pour un remplacement.ENTRETIEN:Vérifiez à intervalles réguliers que le produit est en bon état et qu'il peut être utilisé en toute sécurité (au moins tous les trois mois).
IT	[203C]	Leggere tutto il manuale di istruzioni prima di iniziare l'installazione e il montaggio. In caso di domande riguardanti le istruzioni o le avvertenze, si prega di contattare il proprio distributore locale per ricevere assistenza.CAUTELA:L'uso con pesi più pesanti rispetto ai pesi nominali indicati può provocare instabilità e causare lesioni.Si prega di attenersi alle istruzioni di montaggio. Un'installazione non corretta può causare danni o gravi lesioni personali.Devono essere utilizzati dispositivi di sicurezza e strumenti adeguati. Questo prodotto dovrebbe essere installato esclusivamente da professionisti.Assicuratevi che la superficie di appoggio sostenga in modo sicuro il peso combinato dell'attrezzatura e di tutti i componenti e hardware collegati.Utilizzare le viti di montaggio fornite in dotazione e NON STRINGERE TROPPO le viti di montaggio.Questo prodotto contiene piccoli oggetti che potrebbero rappresentare un pericolo di soffocamento in caso di ingestione. Tenere questi oggetti lontano dalla portata dei bambini.Questo prodotto è destinato esclusivamente all'uso in ambienti interni. L'uso di questo prodotto all'aperto potrebbe causare guasti del prodotto e lesioni personali.IMPORTANTE:Assicurarsi di avere a disposizione tutte le parti secondo la lista di controllo dei componenti prima dell'installazione.Se una qualsiasi delle parti manca o è danneggiata, contattare il punto vendita per la sostituzione.MANUTENZIONE:Controllare che il prodotto sia sicuro e utilizzabile in sicurezza a intervalli regolari (almeno ogni tre mesi).
ES	[204T]	Lea el manual de instrucciones completo antes de empezar con la instalación y el montaje. Si tiene alguna consulta con respecto a las instrucciones o advertencias, póngase en contacto con su distribuidor local para solicitar ayuda.PRECAUCIÓN:El uso con un peso superior a los pesos nominales indicados puede ocasionar una inestabilidad y posibles lesiones.Observe estrictamente las instrucciones de montaje. En caso de una instalación inadecuada se pueden producir daños y lesiones graves.Es obligatorio utilizar un equipo de seguridad y herramientas adecuadas. Este producto solo debería ser instalado por profesionales.Asegúrate de que la superficie de apoyo soporte soporte de forma segura el peso combinado del equipo y de todo el hardware y los componentes adjuntos.Utilice los tornillos de montaje suministrados y NO APRIETE EXCESIVAMENTE los tornillos de montaje.Este producto contiene piezas pequeñas que podrían presentar un riesgo de asfixia en caso de ser tragadas. Mantenga estas piezas fuera del alcance de los niños.Este producto solo está previsto para el uso en el interior. El uso de este producto en el exterior podría causar el fallo del producto y daños personales.IMPORTANTE:Antes de proceder a la instalación, compruebe que ha recibido todos los elementos según la lista de componentes.En caso de faltar o estar dañada alguna de las piezas, póngase en contacto con su punto de venta para su reemplazo.MANTENIMIENTO:Compruebe regularmente (al menos cada tres meses) el buen estado y el uso seguro del producto.
PL	[10W2]	Przed rozpoczęciem instalacji i montażu należy przeczytać całą instrukcję obsługi. W przypadku jakichkolwiek pytań dotyczących instrukcji lub ostrzeżeń prosimy o kontakt z lokalnym dystrybutorem w celu uzyskania pomocy.UWAGA:Użytkowanie z ciężarami większymi niż podane może spowodować niestabilność, a w konsekwencji także obrażenia.Należy uważnie przestrzegać instrukcji montażu. Nieprawidłowa instalacja może spowodować uszkodzenie lub poważne obrażenia ciała.Stosować sprzęt ochronny i odpowiednie narzędzia. Ten produkt powinien być instalowany wyłącznie przez profesjonalistów.Upewnij się, że powierzchnia nośna bezpiecznie wytrzyma łączny ciężar sprzętu i wszystkich dołączonych do niego urządzeń i komponentów.Używać dostarczonych śrub montażowych i NIE DOKRĘCAĆ ZBYT MOCNO.Ten produkt zawiera małe części, które w przypadku połknięcia powodują ryzyko zadławienia. Należy przechowywać je z dala od dzieci.Ten produkt jest przeznaczony wyłącznie do użytku w pomieszczeniach. Używanie produktu na zewnątrz może prowadzić do jego uszkodzenia i obrażeń ciała.WAŻNE INFORMACJE:Przed montażem należy upewnić się, że dostarczono wszystkie części zgodnie z listą kontrolną komponentów.Jeśli brakuje jakichkolwiek części lub mają one wady, skontaktować się ze sprzedawcą w celu otrzymania części lub zamiennika.KONSERWACJA:Sprawdzić, czy produkt jest bezpieczny i czy można go używać w regularnych odstępach czasu (przynajmniej co trzy miesiące).
TR	[35Y]	Kurulum ve montaja başlamadan önce tüm kullanım kilavuzunu okuyun. Yönerge ya da uyarılar hakkında sorunuz olursa, lütfen yardım için yerel bayinizle letişime geçin.DÍKKAT:Belirlenmiş ağırlıklardan daha fazlasıyla kullanmak dayanklik sorunlarına ve muhtemel kazalanmalara yol açabilir.Lütfen montaj yönergelerini dikkatle takip edin. Uygun olmayan kurulum hasara ya da ciddi bir kişisel yaralanmaya yol açabilir.Koruyucu ekipman ve çalışmaya uygun araçların kullanılması zorunludur. Ürün yalnızca uzmanlar tarafından kurulmalıdır.Destek yüżeyinin ekipmanın ve bağlı tüm cihazların ve bileşenlerin toplam açırığını güvenli bir şekilde destekleyebildiğinden emin olun.Sağlanmış olan montaj vidalarını kullanın ve montaj vidalarını GEREĞIENDEN FAZLA SIKMAYIN.Üründe, yutulduğunda boğulma tehlikesine yol açábilecek kadar küçük parcalar bulunmaktadır. Bu parçaları çocuklardan uzak tutun.Ürün yalnızca iç mekan kullanımı içindir. Ürünün diş mekanlarda kullanılması, ürün anzasi ya da kişisel yaralanmaya yol açabilir.ÖNEMLI:Kurulumdan önce bileşen listesinde bulunan tüm parçaları edindiğinizden emin olun.Eksik veya hasarlı parçalar varsa, degiştirilmeleri için satın aldiğiniz yer ile iletişime geçin.BAKIM:Ürünün güvenil olduğunu ve kullanımının tehlike arz etmediğini belli aralıklarla kontrol edin (en az her üç ayda bir).
