DA-90397 - Support écran plat Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support écran plat (colonne)
Marque	Digitus
Modèle	DA-90397
Compatibilité VESA	75x75 mm / 100x100 mm
Charge maximale recommandée	8 kg
Matériau	Acier
Couleur	Noir
Hauteur de colonne	400 mm
Diamètre de colonne	35 mm
Inclinaison	+15° / -15°
Rotation	±180°
Pivot	+180° / -180°
Fixation	Collier de serrage sur poteau
Nombre de moniteurs	1
Utilisation	Intérieur uniquement
Installation	Professionnelle recommandée
Entretien	Vérification trimestrielle
Sécurité	Ne pas dépasser la charge indiquée
Contenu du colis	Support, collier, vis, chevilles, outil Allen

FOIRE AUX QUESTIONS - DA-90397 Digitus

Comment installer ce support sur un poteau ?

Suivez les instructions de montage fournies. Fixez d'abord le collier de serrage autour du poteau, puis assemblez le support en utilisant les vis et chevilles adaptées. Il est recommandé de faire appel à un professionnel pour l'installation.

Mon écran est-il compatible avec ce support ?

Ce support est compatible avec les moniteurs respectant la norme VESA 75x75 mm ou 100x100 mm. Vérifiez les dimensions à l'arrière de votre écran avant l'achat.

Quel est le poids maximum supporté ?

Le poids maximal recommandé est de 8 kg. Ne dépassez jamais cette limite pour éviter tout risque de déséquilibre ou de blessure.

Puis-je incliner l'écran une fois installé ?

Oui, ce support permet une inclinaison de +15° à -15°. Vous pouvez ajuster l'angle de vision pour un confort optimal.

Puis-je faire pivoter l'écran ?

Oui, le support offre une rotation de ±180° et un pivot de +180° à -180°, permettant de passer facilement du mode paysage au mode portrait.

Dois-je faire appel à un professionnel pour l'installation ?

Il est fortement recommandé que ce produit soit installé par un professionnel, car une installation incorrecte peut entraîner des dégâts matériels ou des blessures graves.

Comment entretenir le support régulièrement ?

Vérifiez tous les trois mois que le support est bien fixé et ne présente aucun signe de mouvance ou d'usure. Reserrez les vis si nécessaire.

Que faire si des pièces sont manquantes dans le colis ?

Consultez la liste de contrôle fournie dans la notice pour vérifier toutes les pièces. Si une pièce manque ou est défectueuse, contactez votre revendeur pour obtenir un remplacement.

Ce support peut-il être utilisé avec un écran incurvé ?

Oui, il est compatible avec les écrans incurvés tant que ceux-ci respectent les normes VESA et le poids maximal. Notez que l'inclinaison et la rotation restent les mêmes.

Les vis fournies sont-elles adaptées à tous les écrans ?

Le colis contient plusieurs types de vis (M4x12, M4x16, M5x12, M5x16) et des rondelles pour s'adapter à la plupart des moniteurs. Si vos vis ne correspondent pas, utilisez celles fournies ou procurez-vous des vis compatibles avec votre écran.

MODE D'EMPLOI DA-90397 Digitus

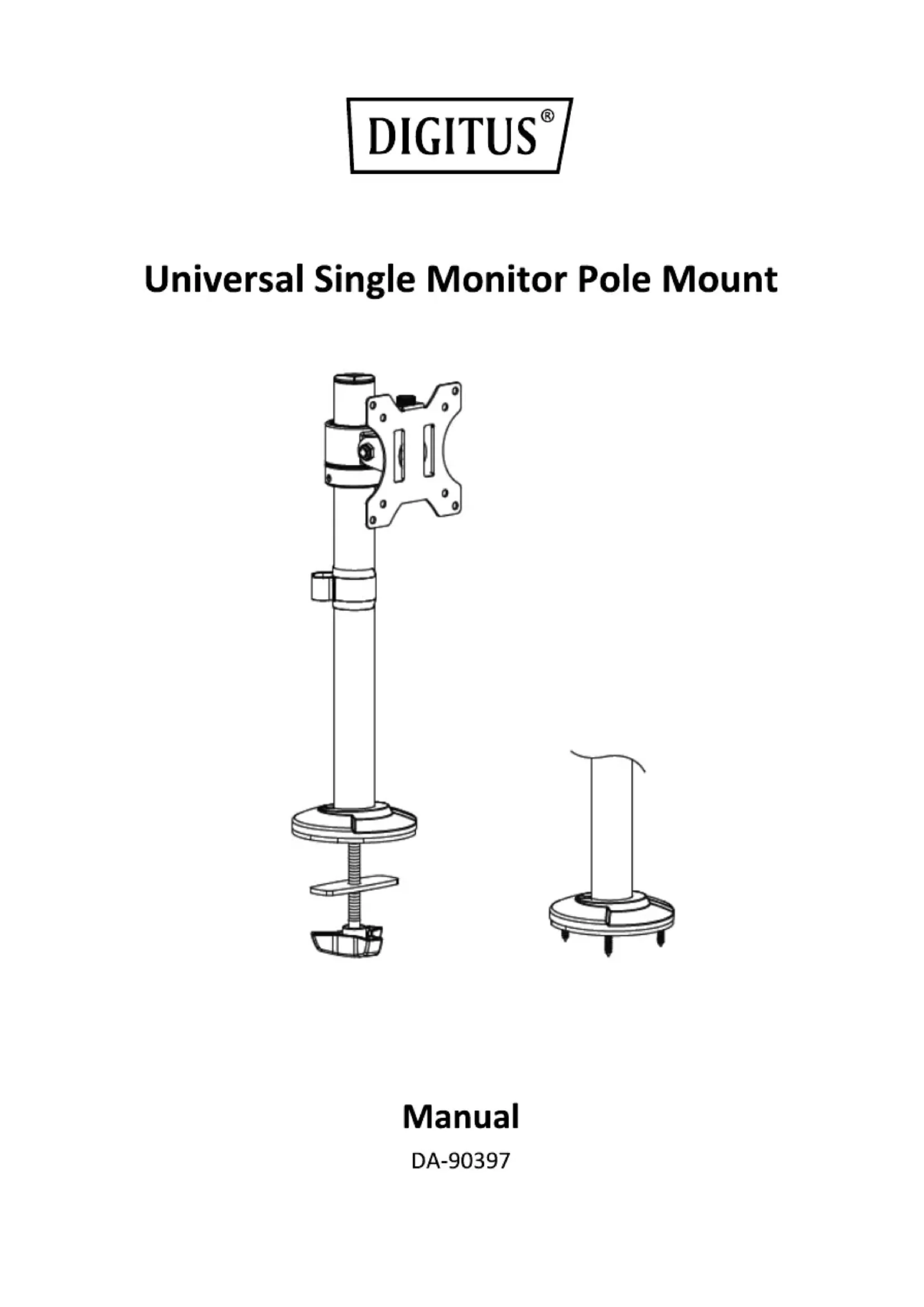

DIGITUS®

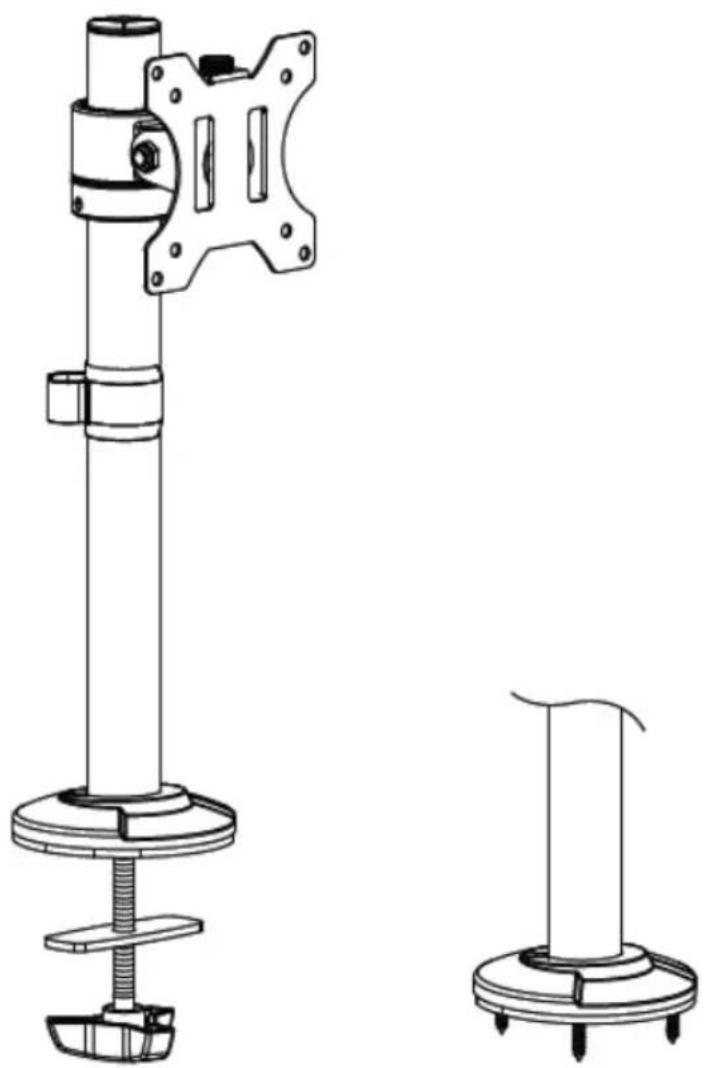

Universal Single Monitor Pole Mount

Technical line drawing of a mechanical device with two views: one showing a vertical cylindrical component and the other showing a flanged base (no text or symbols)

Package Content

A (x1)								F (x1)
	G (x1)	H (x1)	I (x4)	J (x1)	K (x4)	L (x1)
	M4x12(x4) M-A	M4x16(x4) M-B	M5x12(x4) M-C	M5x16(x4) M-D	D5 (x4)M-E	M-F (x4)	4mm M(x1)	6mmN (x1)

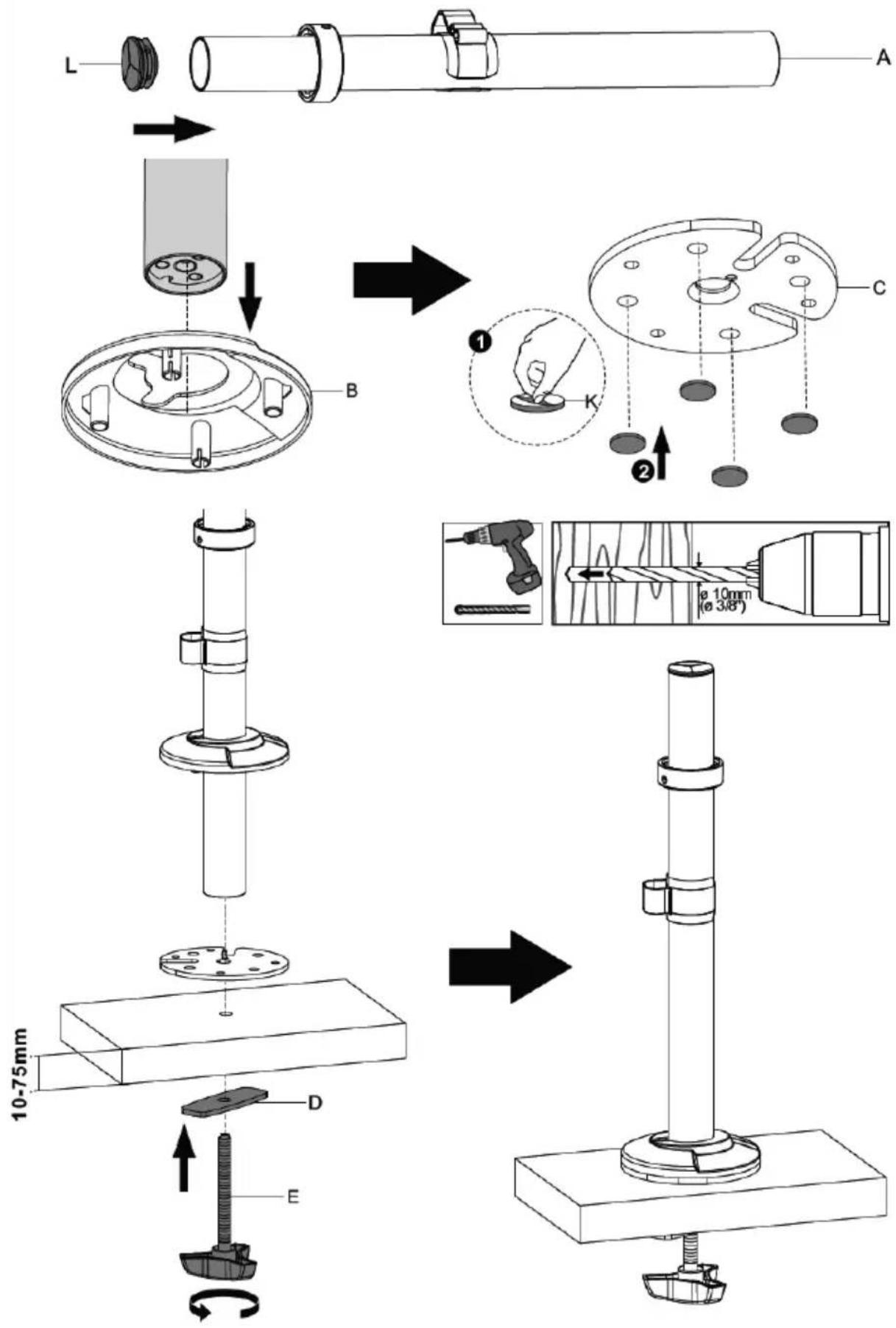

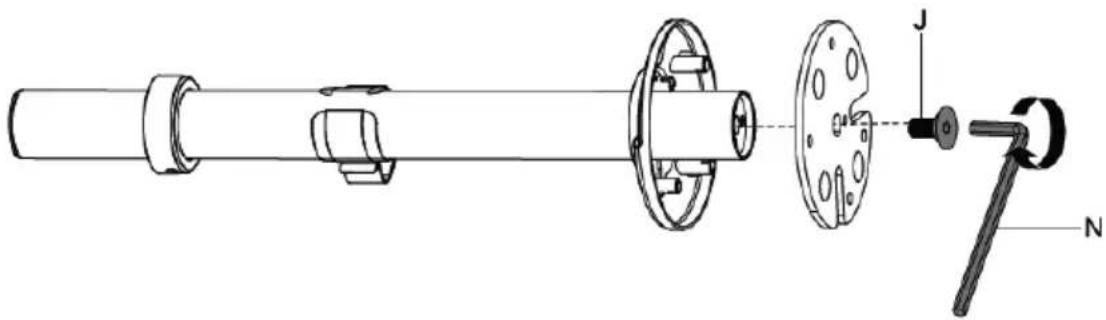

Mounting Instructions

1

2

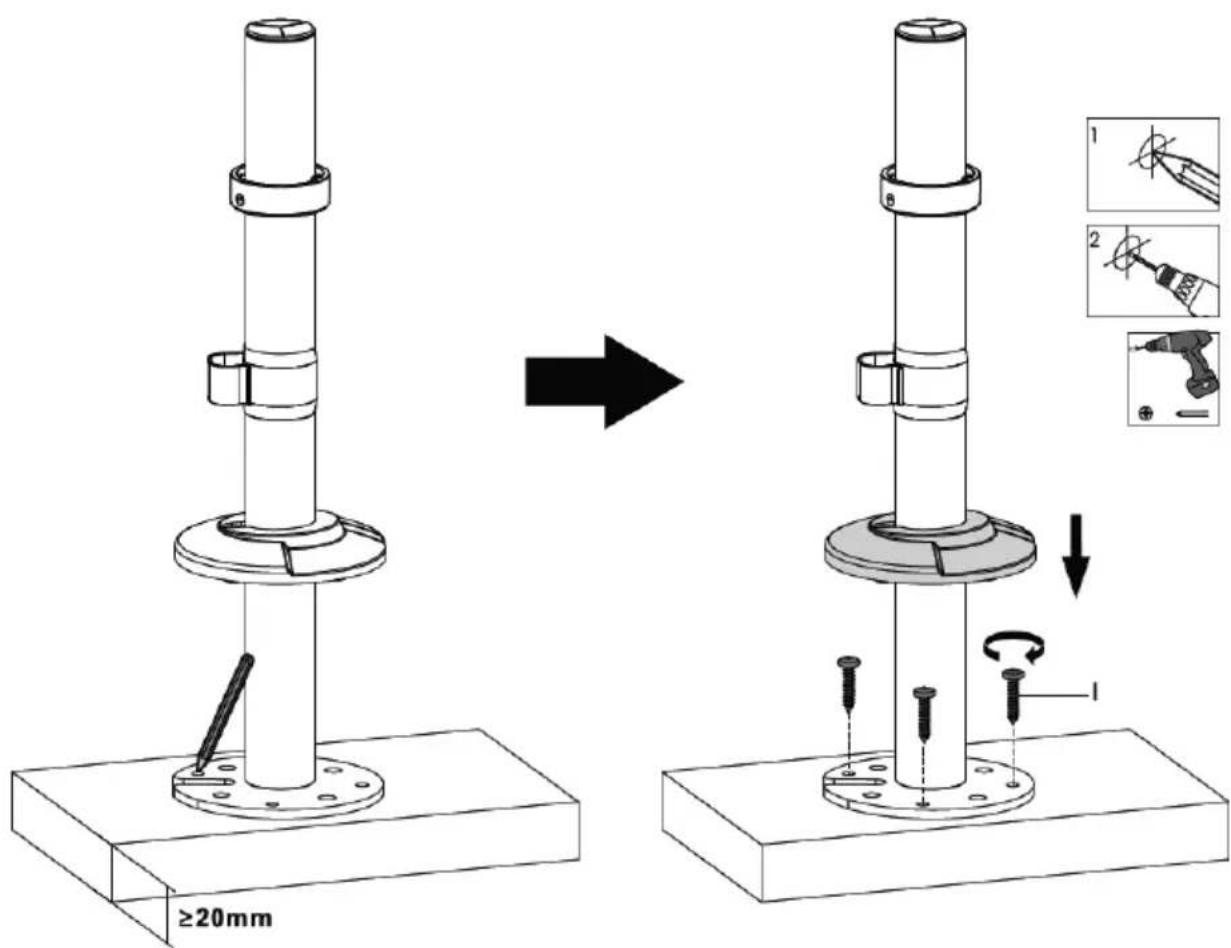

3a

3b

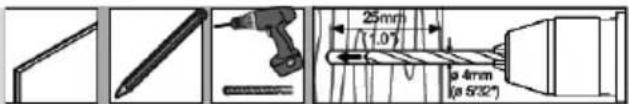

Technical diagram showing tool and component assembly with dimensions and angles labeled

Technical line drawing of a mechanical assembly with shaft, flange, and housing (no text or symbols)

Technical diagram illustrating the assembly of a mechanical press or drill bit with dimensional annotation and tool path details.

Three sets of electrical circuit symbols: checkmark, screwdriver, and pushpin, each with corresponding icons.

4a

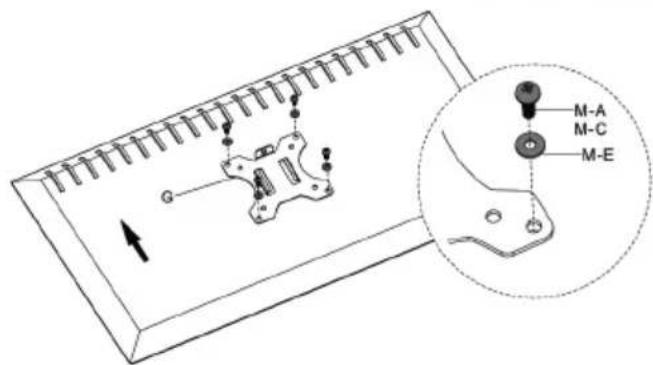

M-A M-C M-E

4b

Electrical safety symbols including checkmark, screwdriver, and plus sign with corresponding icons

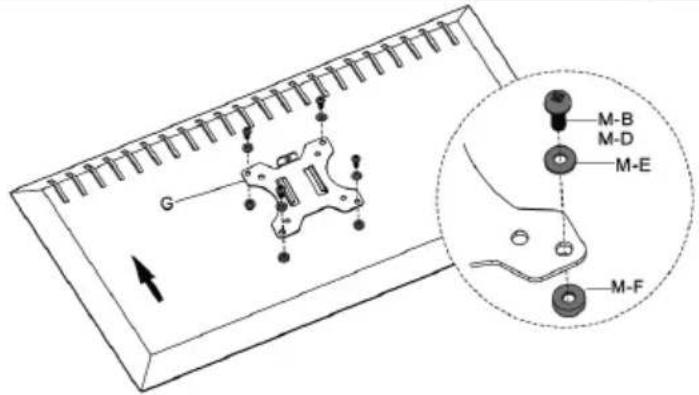

5

M-B M-D M-E M-F

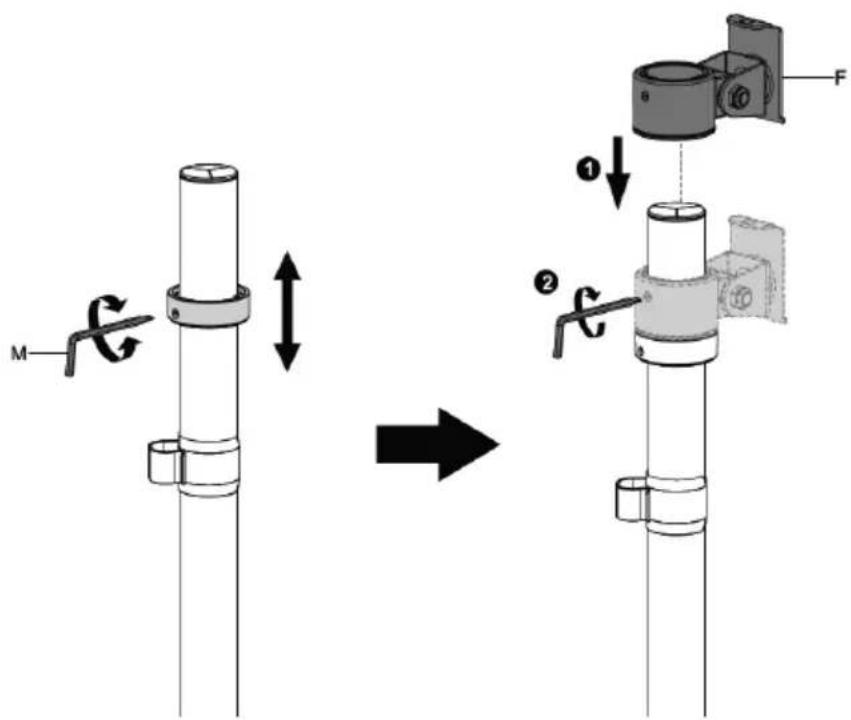

Technical diagram showing mechanical assembly before and after modification, with labeled parts and directional arrows

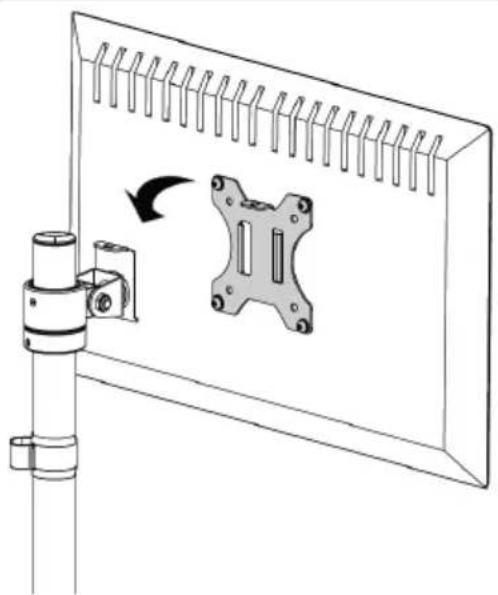

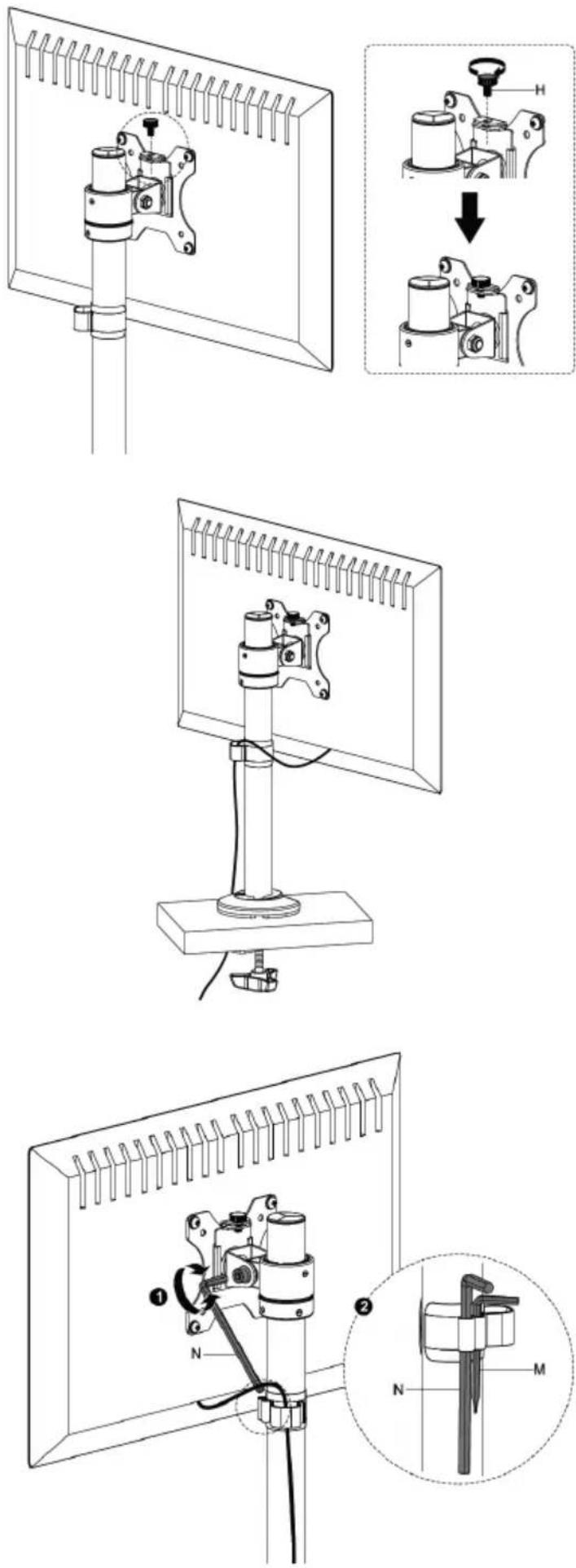

6-1

Technical line drawing of a mechanical assembly with a bracket and mounting bracket (no text or symbols)

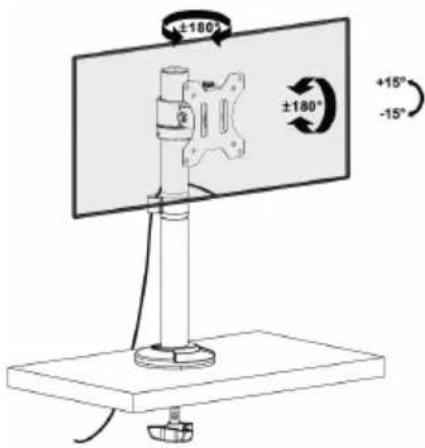

+180° ±180° +15° -15°

EN		Read the entire instruction manual before you start installation and assembly. If you have any questions regarding any of the instructions or warnings, please contact your local distributor for assistance.CAUTION: Use with heavier weight than the rated weights indicated may result in instability causing possible injury.Please closely follow the assembly instructions. Improper installation may result in damage or serious personal injury.Safety gear and proper tools must be used. This product should only be installed by professionals.Make sure that the supporting surface will safely support the combined weight of the equipment and all attached hardware and components.Use the mounting screws provided and DO NOT OVER TIGHTEN mounting screws.This product contains small items that could be a choking hazard if swallowed. Keep these items away from children.This product is intended for indoor use only. Using this product outdoors could lead to product failure and personal injury.IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation.If any parts are missing or faulty, contact your place of purchase for a replacement.MAINTANANCE: Check that the product is secure and safe to use at regular intervals (at least every three months).
DE		Lesen Sie die gesamte Bedienungsanleitung, bevor Sie mit der Installation und Montage beginnen. Wenn Sie Fragen zu einer der Anweisungen oder Warnungen haben, wenden Sie sich bitte an Ihren örtlichen Händler.VORSICHT: Die Verwendung mit einem höheren Gewicht als den angegebenen Nenngewichten kann zu Instabilität führen, die mögliche Verletzungen verursacht.Bitte befolgen Sie die Montageanweisungen genau. Eine unsachgemäße Installation kann zu Schäden oder schweren Personenschäden führen.Es müssen eine Sicherheitsausrüstung und geeignete Werkzeuge verwendet werden. Dieses Produkt sollte nur von Fachleuten installiert werden.Stellen Sie sicher, dass die Auflagefläche das Gesamtgewicht der Ausrüstung und aller angeschlossenen Geräte und Komponenten sicher tragen kann.Verwenden Sie die mitgelieferten Befestigungsschrauben und ziehen Sie die Befestigungsschrauben an. NICHT ÜBERDREHEN.Dieses Produkt enthält kleine Gegenstände, die bei Verschlucken eine Erstickungsgefahr darstellen könnten. Halten Sie diese Gegenstände von Kindern fern.Dieses Produkt ist nur für den Gebrauch in Innenräumen vorgesehen. Die Verwendung dieses Produkts im Freien kann zu Produktversagen und Personenschäden führen.WICHTIG: Vergewissern Sie sich vor der Installation, dass Sie alle Teile entsprechend der Komponenten-Checkliste erhalten haben.Wenn Teile fehlen oder fehierhaft sind, wenden Sie sich an ihre Verkaufsstelle, um Ersatz zu erhalten.WARTUNG: Überprüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob das Produkt sicher und gefahrlos zu benutzen ist.
FR		Veuillez lire l'intégralité du mode d'emploi avant de commencer l'installation et le montage. Si vous avez des questions concernant les instructions ou les avertissements, veuillez contacter votre revendeur local pour obtenir de l'aide.ATTENTION: L'utilisation avec un poids supérieur aux poids nominaux indiqués peut entraîner un déséquilibre et un risque de blessure.Veuillez suivre attentivement les instructions de montage. Une installation incorrecte peut entraîner des dégâts ou des blessures graves.Des équipements de protection et des outils appropriés doivent être utilisés. Ce produit ne doit être installé que par des professionnels.Veillez à ce que la surface d'appui puisse supporter en toute sécurité le poids combiné de l'équipement et de tous les matériels et composants qui y sont fixés.Utilisez les vis de montage fournies et NE PAS TROP LES SERRER.Ce produit contient de petits éléments qui pourraient présenter un risque d'étouffement en cas d'ingestion. Conservez ces articles hors de portée des enfants.Ce produit est destiné à un usage intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et un risque de blessure.IMPORTANT: Veuillez vous assurez que vous avez reçu toutes les pièces conformément à la liste de contrôle des composants avant l'installation.Si une ou plusieurs pièces sont manquantes ou défectueuses, contactez votre point de vente pour un remplacement.ENTRETIEN: Vérifiez à intervalles réguliers que le produit est en bon état et qu'il peut être utilisé en toute sécurité (au moins tous les trois mois).
ITES	(4DS4)	Leggere tutto il manuale di istruzioni prima di iniziare l'installazione e il montaggio. In caso di domande riguardanti le istruzioni o le avvertenze, si prega di contattare il proprio distributore locale per ricevere assistenza.CAUTELA: L'uso con pesi più pesanti rispetto ai pesi nominali indicati può provocare instabilità e causare lesioni.Si prega di attenersi alle istruzioni di montaggio. Un'installazione non corretta può causare danni o gravi lesioni personali.Devono essere utilizzati dispositivi di sicurezza e strumenti adeguati. Questo prodotto dovrebbe essere installato esclusivamente da professionisti.Assicuratevi che la superficie di appoggio sostenga in modo sicuro il peso combinato dell'attrezzatura e di tutti i componenti e hardware collegati.Utilizzare le viti di montaggio fornite in dotazione e NON STRINGERE TROPPO le viti di montaggio.Questo prodotto contiene piccoli oggetti che potrebbero rappresentare un pericolo di soffocamento in caso di ingestione. Tenere questi oggetti lontano dalla portata dei bambini.Questo prodotto è destinato esclusivamente all'uso in ambienti interni. L'uso di questo prodotto all'aperto potrebbe causare guasti del prodotto e lesioni personali.IMPORTANTE: Assicurarsi di avere a disposizione tutte le parti secondo la lista di controllo dei componenti prima dell'installazione.Se una qualsiasi delle parti manca o è danneggiata, contattare il punto vendita per la sostituzione.MANUTENZIONE: Controllare che il prodotto sia sicuro e utilizzabile in sicurezza a intervalli regolari (almeno ogni tre mesi).Lea el manual de instrucciones completo antes de empezar con la instalación y el montaje. Si tiene alguna consulta con respecto a las instrucciones o advertencias, póngase en contacto con su distribuidor local para solicitar ayuda.PRECAUCIÓN: El uso con un peso superior a los pesos nominales indicados puede ocasionar una inestabilidad y posibles lesiones.Observe estrictamente las instrucciones de montaje. En caso de una instalación inadecuada se pueden producir daños y lesiones graves.Es obligatorio utilizar un equipo de seguridad y herramientas adecuadas. Este producto solo debería ser instalado por profesionales.Asegúrate de que la superficie de apoyo soporte soporte de forma segura el peso combinado del equipo y de todo el hardware y los componentes adjuntos.Utilice los tornillos de montaje suministrados y NO APRIETE EXCESIVAMENTE los tornillos de montaje.Este producto contiene piezas pequeñas que podrian presentar un riesgo de asfixia en caso de ser tragadas. Mantenga estas piezas fuera del alcance de los niños.Este producto solo está previsto para el uso en el interior. El uso de este producto en el exterior podría causar el fallo del producto y daños personales.IMPORTANTE: Antes de proceder a la instalación, compruebe que ha recibido todos los elementos según la lista de componentes.En caso de faltar o estar dañada alguna de las piezas, póngase en contacto con su punto de venta para su reemplazo.MANTENIMIENTO: Compruebe regularmente (al menos cada tres meses) el buen estado y el uso seguro del producto.
PL	[IMAGE]	Przed rozpoczęciem instalacji i montażu należy przeczytać całą instrukcję obsługi. W przypadku jakichkolwiek pytań dotyczących instrukcji lub ostrzeżeń prosimy o kontakt z lokalnym dystrybutorem w celu uzyskania pomocy.UWAGA: Użytkowanie z ciężarami większymi niż podane może spowodować niestabilność, a w konsekwencji także obrażenia.Należy uważnie przestrzegać instrukcji montażu. Nieprawidłowa instalacja może spowodować uszkodzenie lub poważne obrażenia ciała.Stosować sprzęt ochronny i odpowiednie narzędzia. Ten produkt powinien być instalowany wyłącznie przez profesjonalistów.Upewnij się, że powierzchnia nośna bezpiecznie wytrzyma łączny ciężar sprzętu i wszystkich dołączonych do niego urządzeń i komponentów.Używać dostarczonych śrub montażowych i NIE DOKRĘCAĆ ZBYT MOCNO.Ten produkt zawiera małe części, które w przypadku połknięcia powodują ryzyko zadławienia. Należy przechowywać je z dala od dzieci.Ten produkt jest przeznaczony wyłącznie do użytku w pomieszczeniach. Używanie produktu na zewnątrz może prowadzić do jego uszkodzenia i obrażeń ciała.WAŻNE INFORMACJE:Przed montażem należy upewnić się, że dostarczono wszystkie części zgodnie z listą kontrolną komponentów.Jeśli brakuje jakichkolwiek części lub mają one wady, skontaktować się ze sprzedawcą w celu otrzymania części lub zamiennika.KONSERWACJA: Sprawdzić, czy produkt jest bezpieczny i czy można go używać w regularnych odstępach czasu (przynajmniej) co trzy miesiące).
TR	(Y034)	Kurulum ve montaja başlamadan önce tüm kullanım kılavuzunu okuyun. Yönerge ya da uyarilar hakkında sorunuz olursa, lütfen yardım için yerel bayinizle letişime geçin.DÍKKAT: Belirlenmiş ağırlıklardan daha fazlasiyla kullanmak dayanıklılık sorunlarına ve muhtemel kazalanmalara yol açabilir.Lütfen montaj yönergelerini dikkatle takip edin. Uygun olmayan kurulum hasara ya da ciddi bir kişisel yaralanmaya yol açabilir.Koruyucu ekipman ve çalışmaya uygun araçların kullanılması zorunludur. Ürün yalnızca uzmanlar tarafından kurulmalıdır.Destek yüzeyinin ekipmanin ve bağlı tüm cihazların ve bileşenlerin toplam ağırlığını güvenli bir şekilde destekleyebildiğinden emin olun.Sağlanmış olan montaj vidalarını kullanın ve montaj vidalarını GEREĞİNDEN FAZLA SIKMAYIN.Üründe, yutulduğunda boğulma tehlikesine yol açabilecek kadar küçük parçalar bulunmaktadır. Bu parçaları çocuklardan uzak tutun.Ürün yalnızca iç mekan kullanımı içindir. Ürünün dış mekanlarda kullanılması, ürün arızası ya da kişisel yaralanmaya yol açabilir.ÖNEMLI: Kurulumdan önce bileşen listesinde bulunan tüm parçaları edindiğinizden emin olun.Eksik veya hasarlı parçalar varsa, değiştirilmeleri için satın aldiğınız yer ile iletişime geçin.BAKIM: Ürünün güvenli olduğunu ve kullanımının tehlike arz etmediğini belli aralıklarla kontrol edin (en az her üç ayda bir).
