DA-90436 - Support écran plat Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support écran plat avec support pour ordinateur portable
Marque	Digitus
Modèle	DA-90436
Compatibilité écran	Écrans plats ou incurvés jusqu'à 32 pouces, poids max. 9 kg
Compatibilité ordinateur portable	Jusqu'à 15,6 pouces, poids max. 4 kg
Norme VESA	75 x 75 mm et 100 x 100 mm
Options de montage	Bride de serrage et traverse (fournies)
Inclinaison	-45° / +45°
Pivotement	-90° / +90°
Rotation	-180° / +180° (panneau frontal orientable)
Matériau	Acier et plastique
Couleur	Noir mat
Poids	4,75 kg
Gestion des câbles	Intégrée
Fixation rapide	Plaque VESA avec vis de fixation/démontage rapide
Nombre d'écrans supportés	1
Nombre d'ordinateurs portables supportés	1
Contenu de l'emballage	Support, notice de montage, matériel de montage
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas dépasser la charge maximale indiquée ; serrer les vis si l'écran ne tient pas en position

FOIRE AUX QUESTIONS - DA-90436 Digitus

Quels sont les écrans compatibles avec le support Digitus DA-90436 ?

Le support est conçu pour les écrans plats ou incurvés jusqu'à 32 pouces et pesant au maximum 9 kg. Il supporte les normes VESA 75x75 et 100x100.

Peut-on utiliser ce support avec un ordinateur portable ?

Oui, il inclut un support pour ordinateur portable compatible avec les modèles jusqu'à 15,6 pouces et pesant jusqu'à 4 kg.

Quelles sont les options de montage disponibles ?

Le support peut être fixé soit par bride de serrage (sur le bord du bureau) soit par traverse (à travers un trou de passage). Les deux options sont fournies.

Comment ajuster l'inclinaison de l'écran ?

L'inclinaison peut être réglée de -45° à +45°. Si l'écran ne reste pas en position, serrez les vis de réglage comme indiqué dans la notice.

Est-ce que le support permet de faire pivoter l'écran en mode portrait ?

Oui, le support offre un pivotement de -90° à +90°, ce qui permet de passer en orientation portrait. La rotation du panneau frontal est de -180° à +180°.

Comment gérer les câbles avec ce support ?

Le support dispose d'un système de gestion des câbles intégré pour garder votre espace de travail rangé. Passez les câbles dans les clips prévus à cet effet.

Le support est-il livré avec tout le matériel nécessaire ?

Oui, l'emballage contient le support, la notice de montage et le matériel de montage (vis, bride, traverse).

Quel est le poids du support lui-même ?

Le support pèse 4,75 kg, ce qui garantit une bonne stabilité une fois installé.

Comment nettoyer et entretenir le support ?

Utilisez un chiffon doux et sec pour dépoussiérer. Évitez les produits chimiques agressifs qui pourraient endommager la finition noire mat.

Que faire si l'écran ne reste pas dans la position souhaitée ?

Vérifiez que les vis de réglage sont suffisamment serrées. Consultez la notice pour localiser les vis de tension et ajustez-les progressivement.

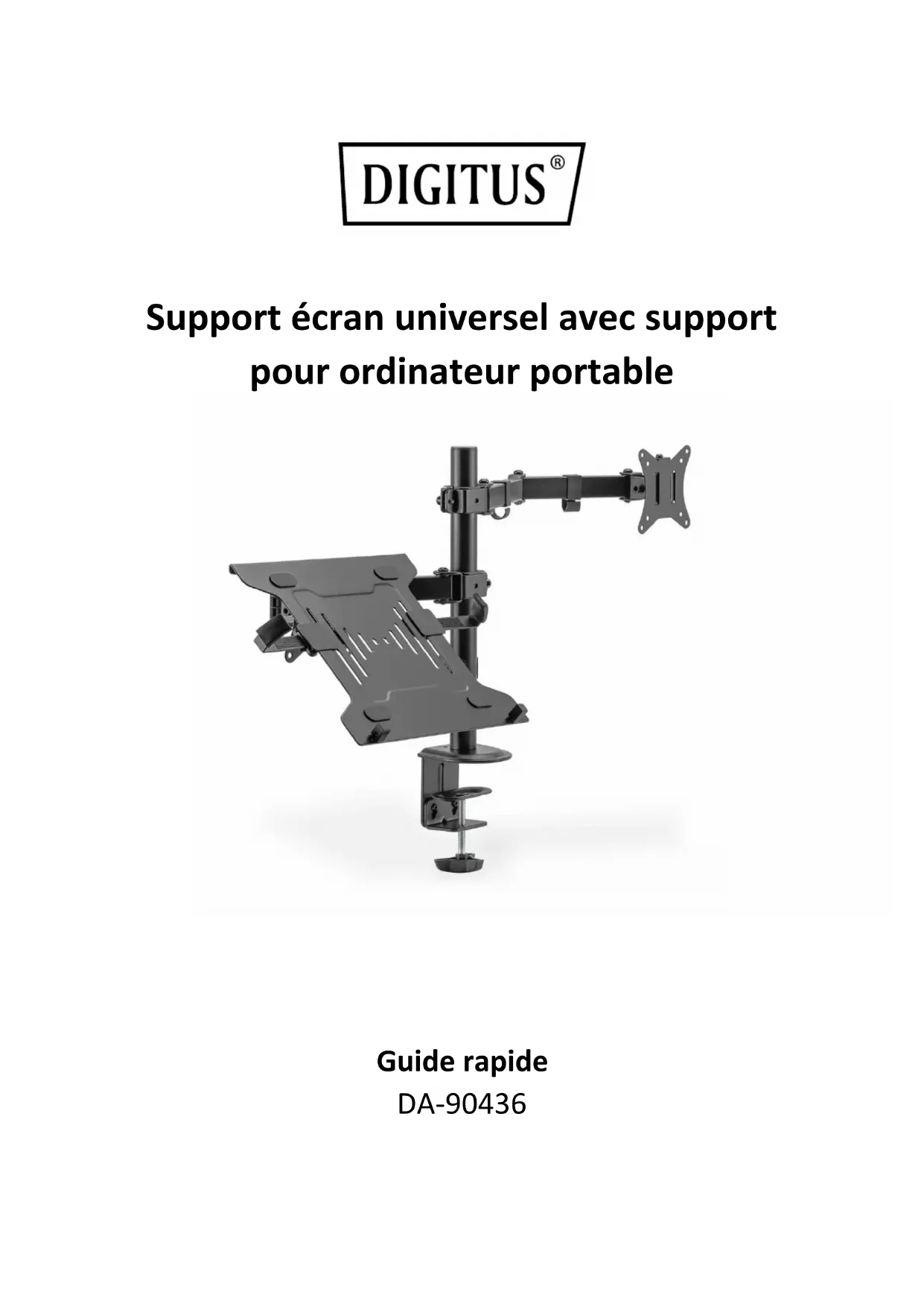

MODE D'EMPLOI DA-90436 Digitus

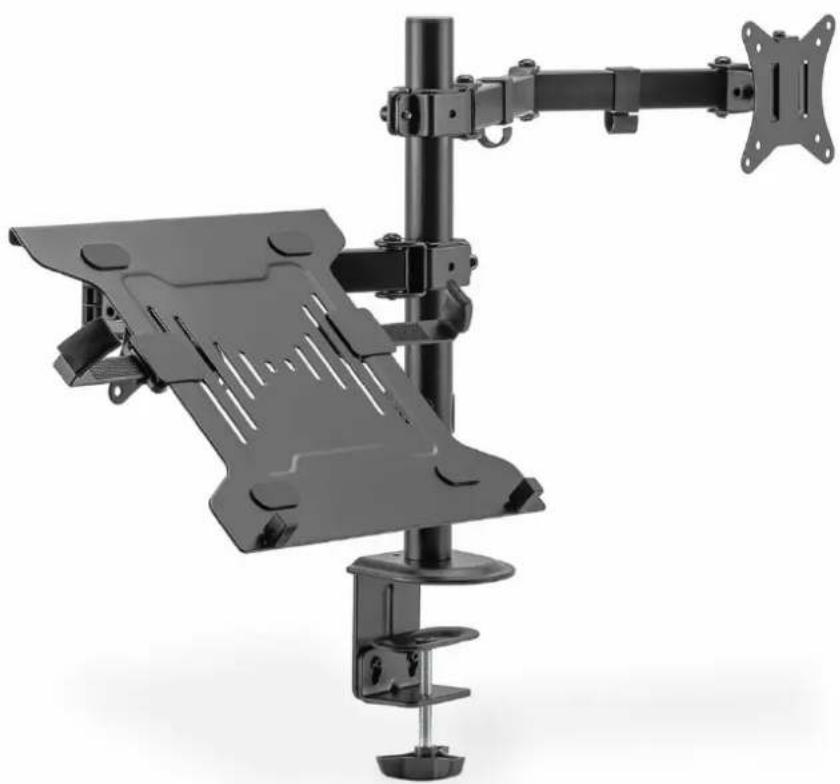

Support écran universel avec support pour ordinateur portable

1. Introduction ...... 2
2. Caractéristiques techniques .... 2
3. Contenu de l'emballage.... 3
4. Instructions de montage.... 5

1. Introduction

Le support de bureau vous permet d'orienter séparément et de manière ergonomique un écran jusqu'à 32" / 9 kg ainsi qu'un ordinateur portable jusqu'à 15,6" / 4 kg, tout en économisant de la place. Support VESA pris en charge : 75 x 75, 100 x 100 Le support offre deux options de montage : une bride de serrage et une traverse Grâce à son système de fixation rapide, la plaque VESA peut être fixée / retirée à l'aide d'une vis lors du montage et du démontage. La gestion de câbles intégrée permet de garder un espace de travail bien rangé.

2. Caractéristiques techniques

Description	Universal Monitorhalter mit Notebookhalterung
Convient pour	Convient pour les écrans (incurvés) jusqu'à 32" / 9 kg max., les ordinateurs portables jusqu'à 15,6" / 4 kg max.
Compatibilité VESA	75 x 75, 100 x 100, La plaque VESA peut être fixée ou retirée à l'aide d'une vis
Options de montage	2, la bride de serrage et la traverse sont toutes deux fournies
Matériau	Acier, plastique
Nombre d'écrans	1
Nombre d'ordinateurs portables	1
Support écran	Inclinaison: -45° / +45°, pivotement: -90° / +90°, panneau frontal orientable: -180° / +180°
Surface	Thermolaquage
Couleur	Noir, mat
Poids	4,75 kg

3. Contenu de l'emballage

• 1 x support écran universel avec support pour ordinateur portable
  • 1 x notice de montage
  • 1 x matériel de montage:

2 x A
2 x B
1 x C

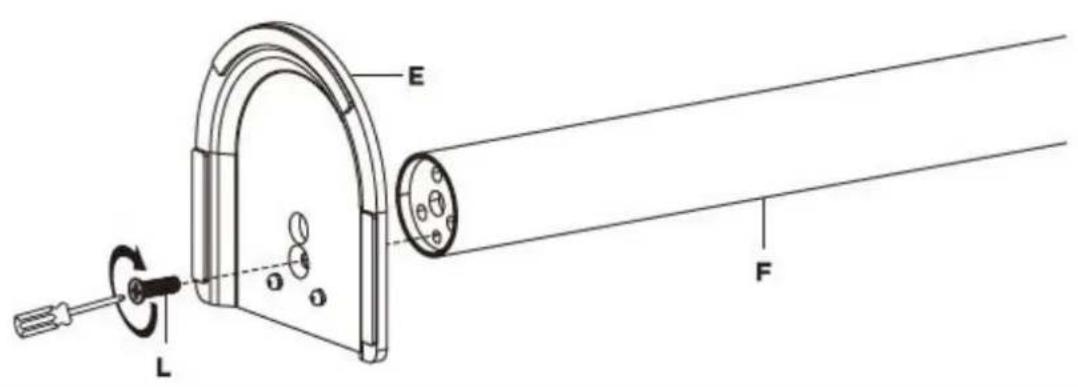

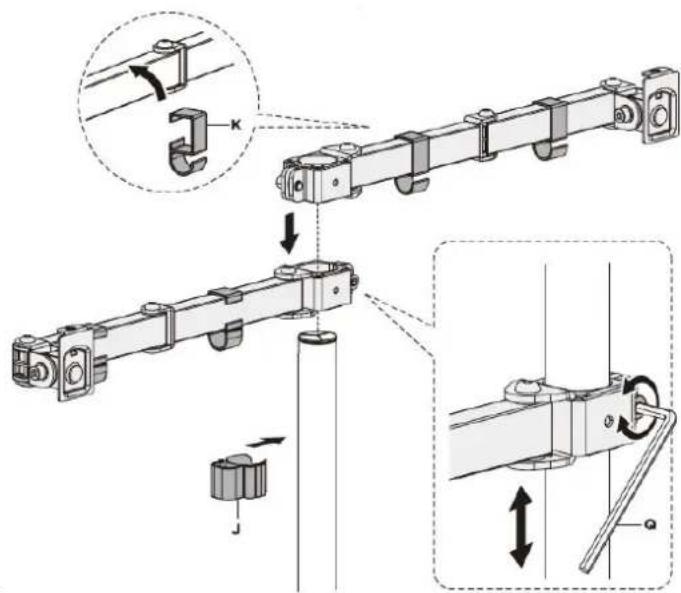

4. Instructions de montage

1.)

Bureau avec trou de passage existant

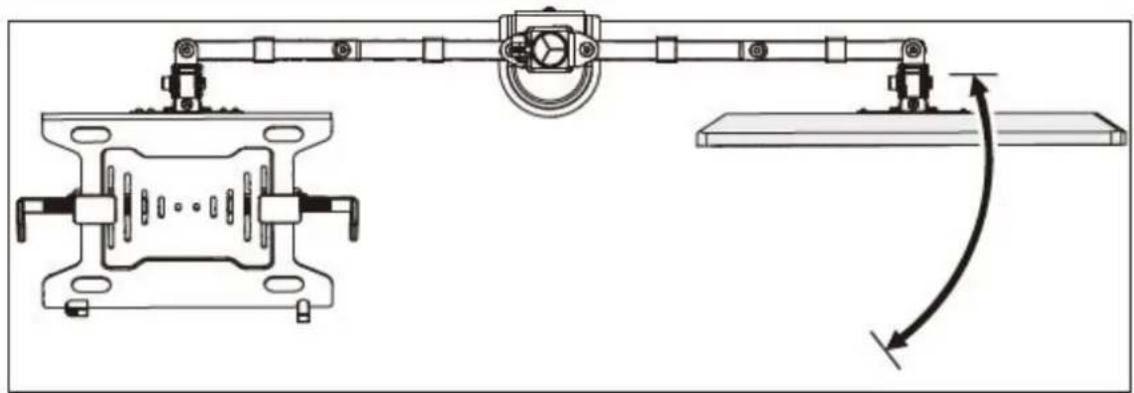

Vous devez placer les supports VESA en position verticale. Pour ce faire, insérez la plaque VESA et tournez-la en position verticale comme indiqué. Lorsque vous avez terminé, retirez la plaque VESA et passez à l'étape suivante.

ATTENTION : N'UTILISEZ PAS l'écran au-delà de la zone indiquée par la flèche pour éviter qu'il ne se renverse.

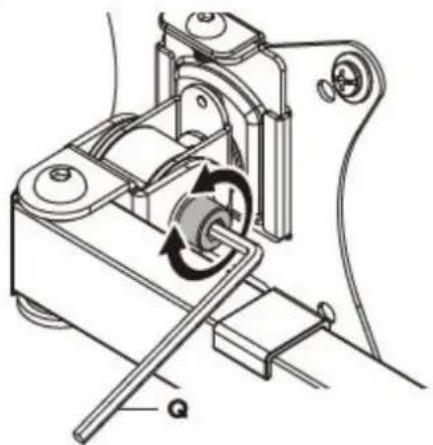

Remarque: si l'affichage ne reste pas dans la position souhaitée, serrez les vis comme indiqué.
