Type de produit	Support double écran vertical
Marque	Digitus
Modèle	DA-90438
Taille d'écran compatible	Jusqu'à 32 pouces (81 cm)
Capacité de charge par écran	8 kg maximum
Compatibilité VESA	75 x 75 mm et 100 x 100 mm
Options de montage	Bride de serrage (bureau) et traverse (perçage)
Inclinaison	-45° à +45°
Pivotement (rotation gauche/droite)	-45° à +45°
Rotation de l'écran (paysage/portrait)	-180° à +180° (panneau orientable)
Système Quick Release	Oui, pour installation/retrait rapide des écrans
Matériau	Acier et plastique
Finition	Thermolaquage mat
Couleur	Noir
Poids net du support	4,2 kg
Dimensions (approx.)	Hauteur réglable, largeur adaptée à deux écrans
Contenu de l'emballage	Support, notice de montage, kit de visserie
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Vérifier la fixation au bureau ou au mur. Ne pas dépasser la charge maximale.
Pièces détachées et réparabilité	Contacter le service après-vente Digitus pour toute pièce.

FOIRE AUX QUESTIONS - DA-90438 Digitus

Quels écrans puis-je monter sur ce support ?

Ce support accepte deux écrans jusqu'à 32 pouces et 8 kg chacun, avec des normes VESA 75x75 ou 100x100 mm.

Le support permet-il de mettre les écrans en portrait ?

Oui, grâce à la rotation de 180° du panneau frontal, vous pouvez passer du paysage au portrait.

Quelles sont les options de montage ?

Deux options : une bride de serrage pour bord de bureau (sans perçage) ou une traverse pour fixation traversante (perçage nécessaire).

Comment fonctionne le système Quick Release ?

Les plaques VESA sont équipées d'un système de verrouillage rapide permettant de clipser ou déclipser les écrans sans outils.

Quel est l'angle d'inclinaison maximal ?

L'inclinaison est de -45° à +45°, et le pivotement horizontal est également de -45° à +45°.

Le support est-il livré avec les vis pour les écrans ?

Oui, le kit de montage inclus contient les vis nécessaires pour les normes VESA 75x75 et 100x100.

Puis-je utiliser ce support avec des écrans incurvés ?

Oui, le support est compatible avec les écrans incurvés jusqu'à 32 pouces, sous réserve du poids maxi de 8 kg.

Comment nettoyer le support ?

Utilisez un chiffon doux et sec. Évitez les produits chimiques ou abrasifs qui pourraient endommager la finition thermolaquée.

Quel est le poids du support seul ?

Le support pèse 4,2 kg, ce qui est léger pour un modèle double écran vertical.

Que faire si une pièce est manquante ?

Contactez le service après-vente Digitus en indiquant le modèle DA-90438. Ils pourront vous fournir les pièces de rechange.

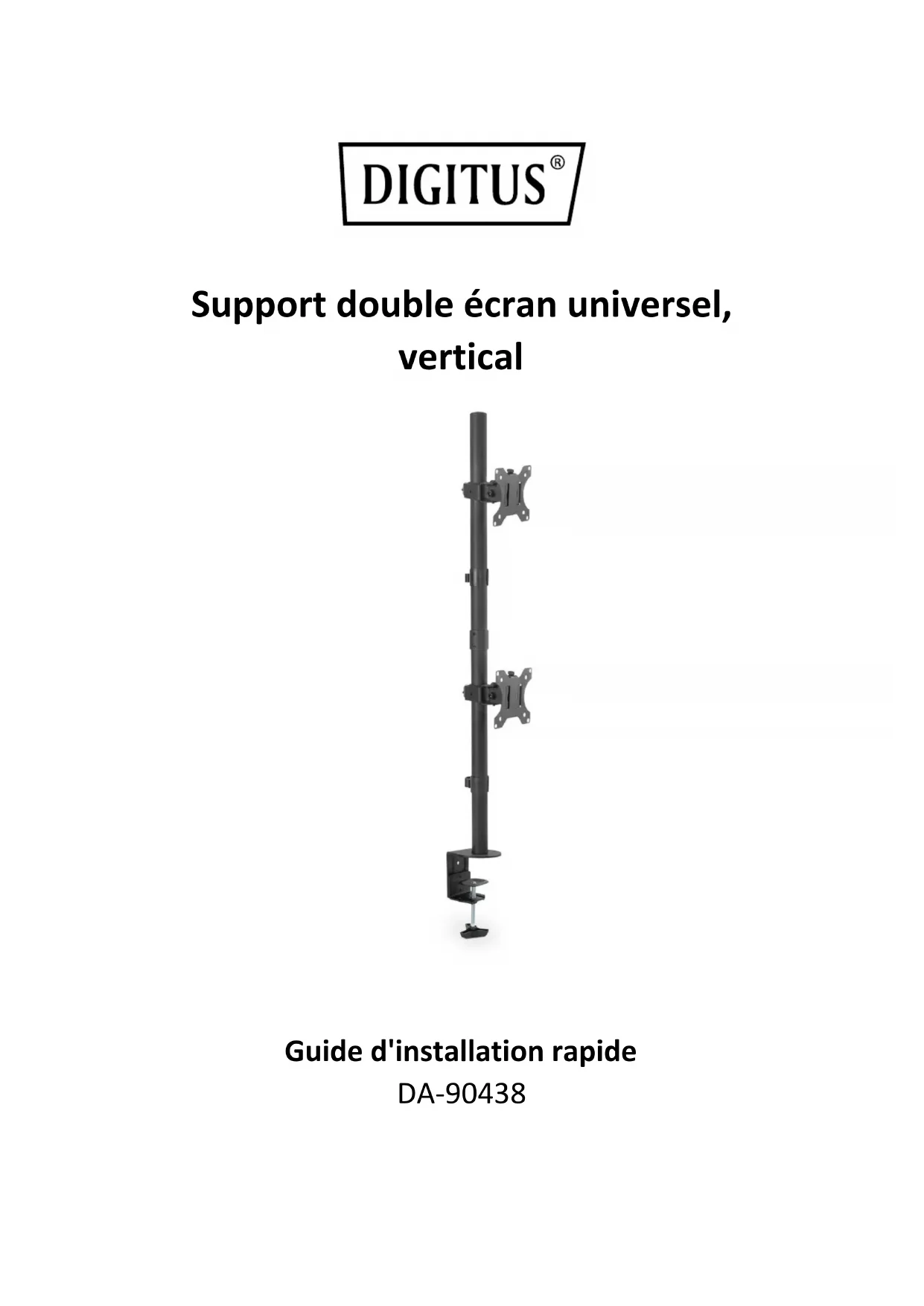

MODE D'EMPLOI DA-90438 Digitus

Support double écran universel, vertical

Guide d'installation rapide

DA-90438

Table des matières

1. Introduction ...... 2
2. Caractéristiques techniques.... 2
3. Contenu de l'emballage .... 3
4. Instructions de montage 4

1. Introduction

Le support de bureau vous permet de monter deux écrans de jusqu'à 32" / 8 kg verticalement, l'un au-dessus de l'autre. Le support permet de faire pivoter, tourner et incliner les écrans. La fonction Quick Release (fermeture rapide) permet de mettre en place ou de retirer rapidement les écrans. Le support offre deux options de montage: la bride de serrage et la traverse sont toutes deux fournies

1. Caractéristiques techniques

Description	Support double écran universel, vertical
Convient pour	les écrans (incurvés) jusqu'à 32" / 8 kg max.
Compatibilité VESA	75 x 75, 100 x 100, La plaque VESA peut être fixée ou retirée à l'aide d'une vis
Options de montage	Deux, bride de serrage et traverse
Matériau	Acier, plastique
Support écran	Inclinaison: -45° / +45°, pivotement: -45° / +45°,panneau frontal orientable: -180° / +180°
Surface	Thermolaquage
Couleur	Noir, mat
Poids	4,2 kg

3. Contenu de l'emballage

• 1 x Support double écran universel, vertical
• 1 x notice de montage
  • 1 x matériel de montage:

4. Instructions de montage

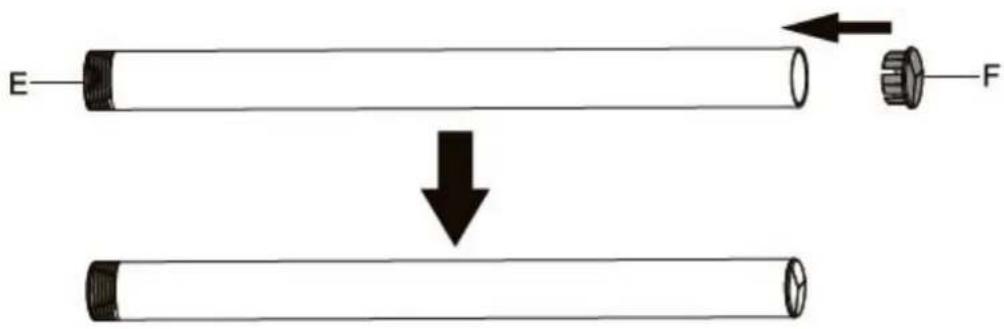

1.)

E F

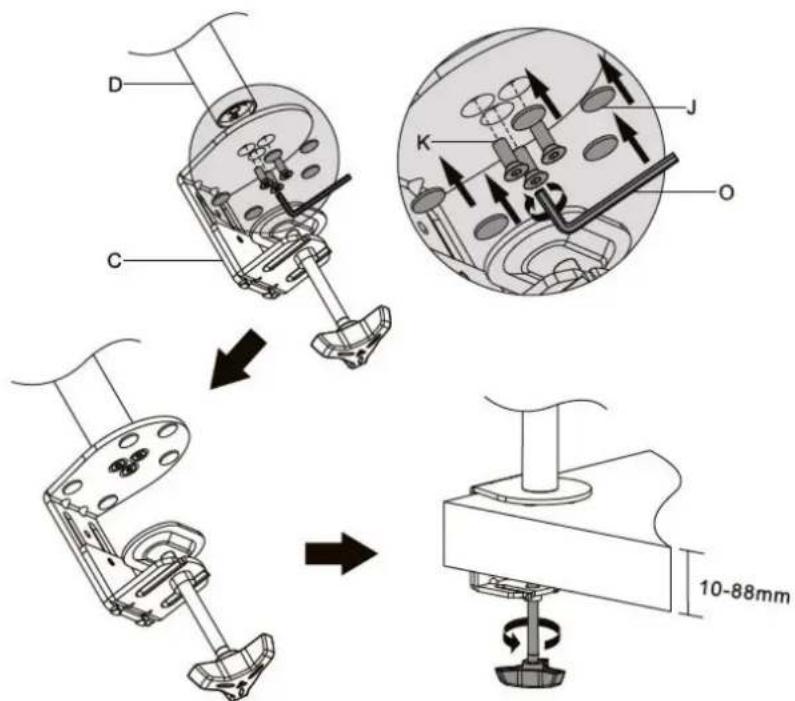

2.a)
