Type de produit	Support écran plat avec station d'accueil USB-C
Marque	Digitus
Modèle	DA-90405
Capacité de charge maximale	9 kg
Compatibilité VESA	100 x 100 mm et 75 x 75 mm
Options de fixation	Pince de table (plateau à angle droit) ou œillet (perçage Ø 8,5 - 70 mm)
Épaisseur de plateau compatible (œillet)	25 - 30 mm
Plage d'inclinaison	-85° à +15°
Rotation latérale	±90°
Pivotement	±180°
Rotation d'écran (paysage/portrait)	360°
Réglage de hauteur	Ressort à gaz, réglable avec clé Allen 5x5
Dimensions hors tout (approx.)	Hauteur max 622 mm, largeur 308 mm, profondeur 260 mm
Alimentation station d'accueil	USB-C Power Delivery 3.0 jusqu'à 87 W (adaptateur secteur USB-C optionnel requis)
Ports station d'accueil	1x HDMI 1.4, 1x VGA, 1x USB-C hôte, 1x USB-C PD, 2x USB-A 3.0
Résolution maximale HDMI	4K (1 écran) / 1080p (2 écrans)
Résolution maximale VGA	Full HD (1080p)
Gestion des câbles	Goulotte passe-câble intégrée et amovible
Matériau principal	Acier et plastique
Usage	Intérieur uniquement

FOIRE AUX QUESTIONS - DA-90405 Digitus

Comment installer le support sur mon bureau ?

Deux options sont disponibles : la fixation par pince (pour plateaux à angle droit) ou par œillet (perçage de 8,5 à 70 mm). Suivez les étapes du guide d'installation fourni. Assurez-vous que le bureau peut supporter le poids total (support + écran jusqu'à 9 kg).

Quel est le poids maximum supporté par le support ?

La capacité de charge maximale est de 9 kg (écran inclus). Ne dépassez jamais cette limite pour éviter tout risque de défaillance ou de blessure.

Quelles sont les normes VESA compatibles ?

Le support est compatible avec les normes VESA 100 x 100 mm et 75 x 75 mm. Vérifiez que votre écran possède ces trous de fixation avant installation.

Comment ajuster la hauteur de l'écran ?

Utilisez la clé Allen 5x5 fournie pour régler la vis située sur le bras. Tournez dans le sens « - » si l'écran est en position haute (pour réduire la tension) ou dans le sens « + » s'il est en position basse (pour augmenter la tension). Le réglage d'usine convient pour un poids d'écran de 5 à 7 kg.

Comment utiliser la station d'accueil USB-C ?

Connectez votre ordinateur au port USB-C hôte (câble non fourni). Les autres ports (HDMI, VGA, USB-A, USB-C PD) sont alors actifs. Pour la fonction de charge Power Delivery, un adaptateur secteur USB-C optionnel doit être branché.

Puis-je utiliser simultanément les ports HDMI et VGA ?

Oui, l'utilisation simultanée de HDMI et VGA permet de dupliquer le bureau. Si vous n'utilisez qu'un seul port (HDMI ou VGA), vous pouvez étendre ou dupliquer le bureau selon les réglages de votre système.

Comment entretenir le support ?

Vérifiez tous les deux mois que les vis et articulations ne sont pas desserrées. Nettoyez avec un chiffon doux et sec. Évitez les produits abrasifs. Pour le ressort à gaz, effectuez un réglage complet de la partie supérieure une fois par mois.

Que faire si l'écran ne reste pas en hauteur ?

Ajustez la tension du ressort à gaz à l'aide de la vis sur le bras (clé Allen 5x5). Si le problème persiste, vérifiez que le poids de l'écran ne dépasse pas 9 kg. Si l'écran est trop léger, la tension peut être trop forte et inversement.

Quels câbles sont nécessaires pour la station d'accueil ?

Un câble USB-C (non fourni) est requis pour relier l'ordinateur au port hôte. Pour utiliser le port USB-C PD (Power Delivery), un adaptateur secteur USB-C (non fourni) est nécessaire. Les autres câbles (HDMI, VGA) sont à fournir selon vos périphériques.

Le support peut-il être installé sur un mur ?

Non, ce support est conçu exclusivement pour une fixation sur bureau (par pince ou œillet). Il n'est pas prévu pour un montage mural.

MODE D'EMPLOI DA-90405 Digitus

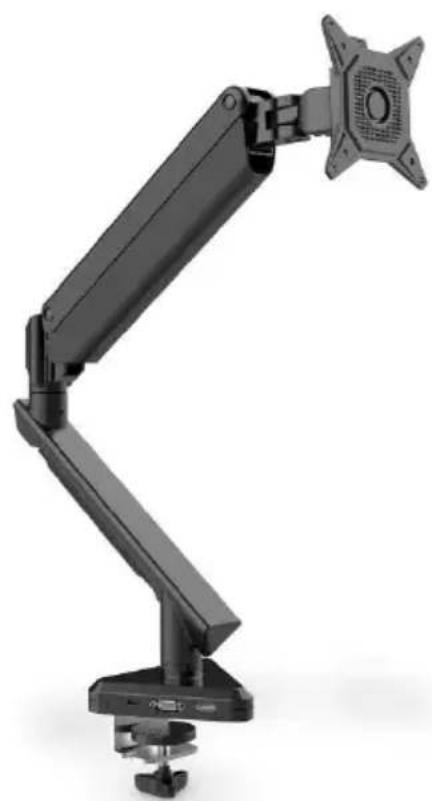

Support écran intelligent avec station d'accueil intégrée, ressort à gaz et pince de fixation

Guide d'installation rapide

DA-90405

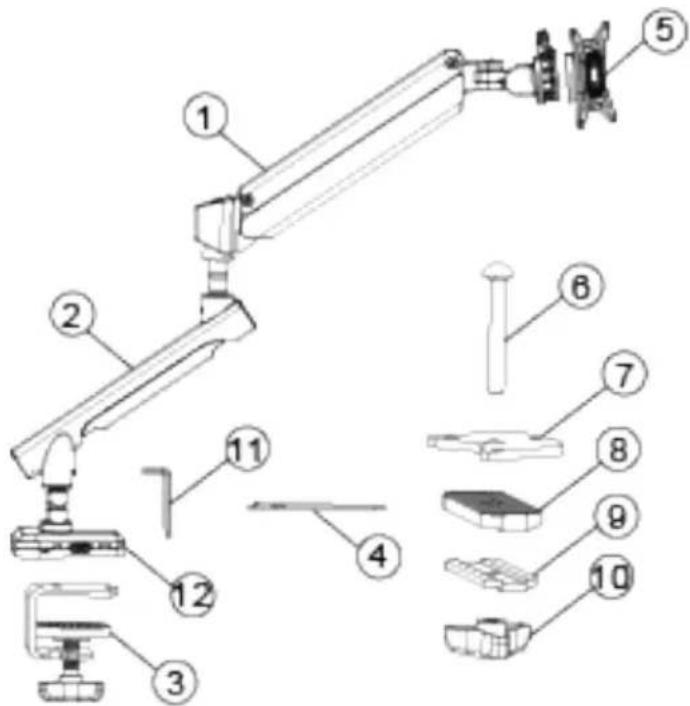

Contenu de la livraison

1	Partie supérieure du support	1 x
2	Partie inférieure du support	1 x
3	Support de fixation	1 x
4	Platine	1 x
5	Plaque VESA	1 x
6	Tige filetée	1 x
7	Plaque de montage	1 x
8	Caoutchouc antidérapant	1 x
9	Plaque de pression	1 x
10	Poignée étoile	1 x
11	Clé 3x3	1 x
12	Base	1 x

Instructions de montage

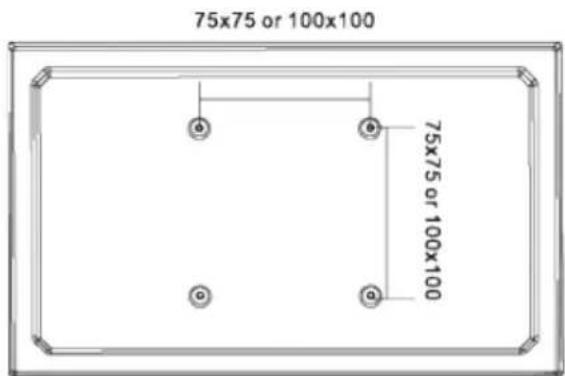

Étape 1 : Préparations avant l'installation de l'écran

1) Assurez-vous que l'écran comporte des trous VESA avec espacement 100 x 100 mm ou 75 x 75 mm. Si ce n'est pas le cas, le support ne peut pas être installé.
2) Retirez la base fixe d'origine de l'écran. Faites attention à ne pas rayer l'écran.

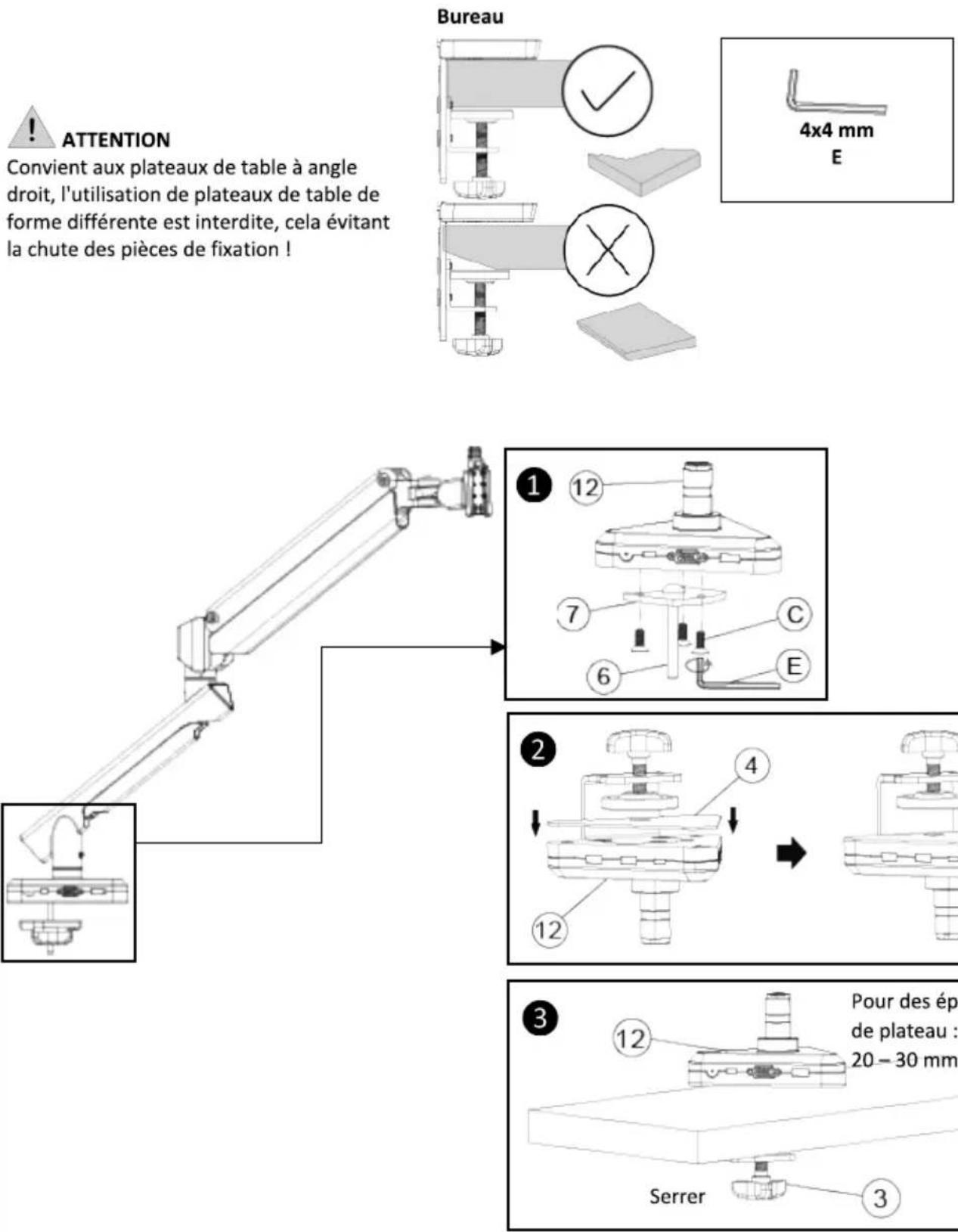

Étape 2-A : Option 1 : Pince de fixation

ATTENTION

Convient aux plateaux de table à angle droit, l'utilisation de plateaux de table de forme différente est interdite, cela évitant la chute des pièces de fixation !

Étape 2-B : Option 2 : Œillet

Taille du trou : 8,5 - 70 mm

4 8 9

Pour des épaisseurs de plateau : 25 - 30 mm 10 Serrer

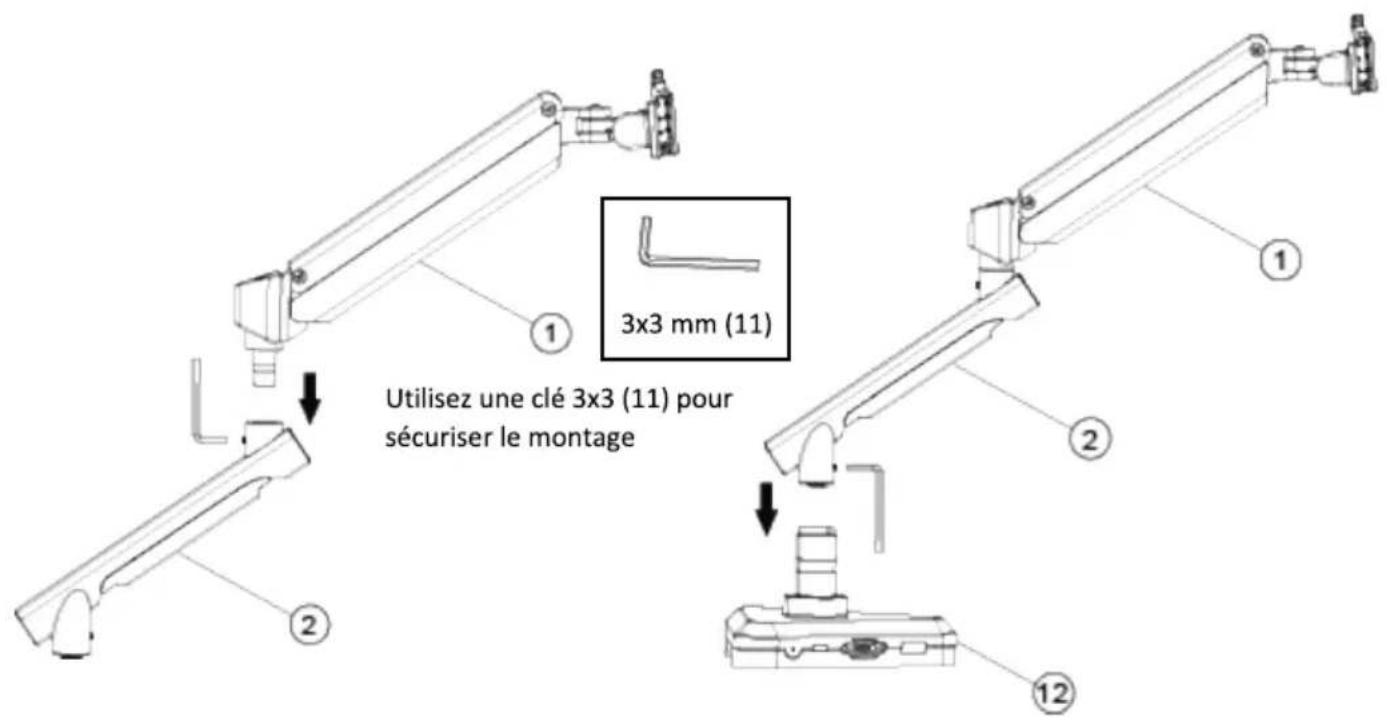

Étape 3 : Connecter les parties supérieures et inférieures à la base

Utilisez une clé 3x3 (11) pour sécuriser le montage 3x3 mm (11) ① ② ① ② ⑫ ⑫

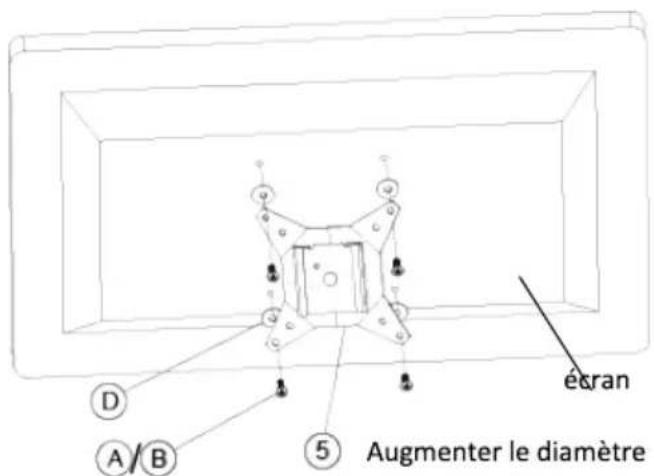

Étape 4 : Fixation de l'écran à la plaque VESA

1

écran A/B ⑤ Augmenter le diamètre

2

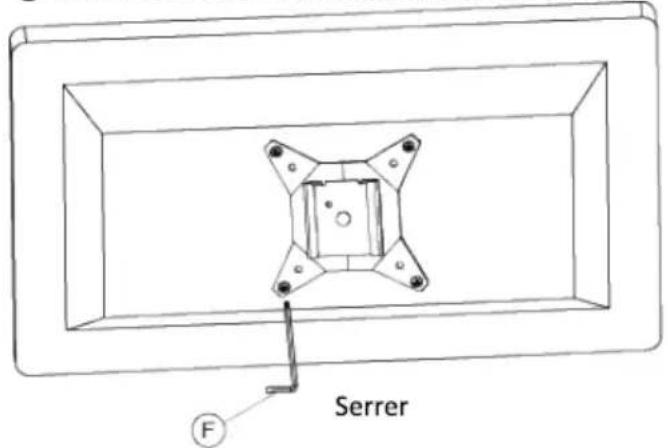

Serrez la vis avec l'extrémité en croix de la clé (F).

Serrer F

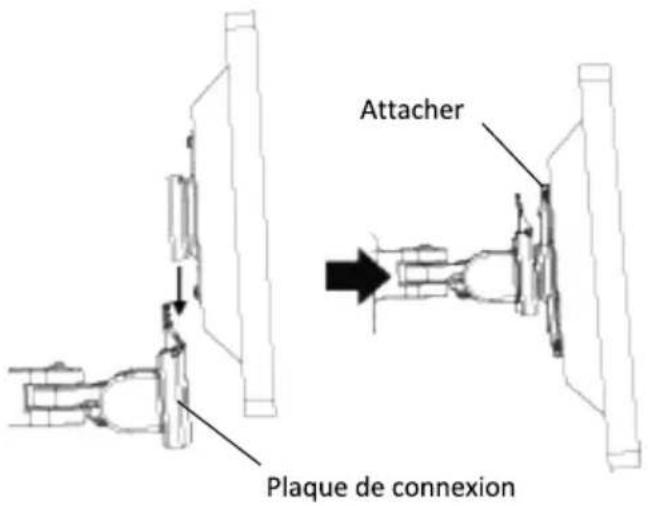

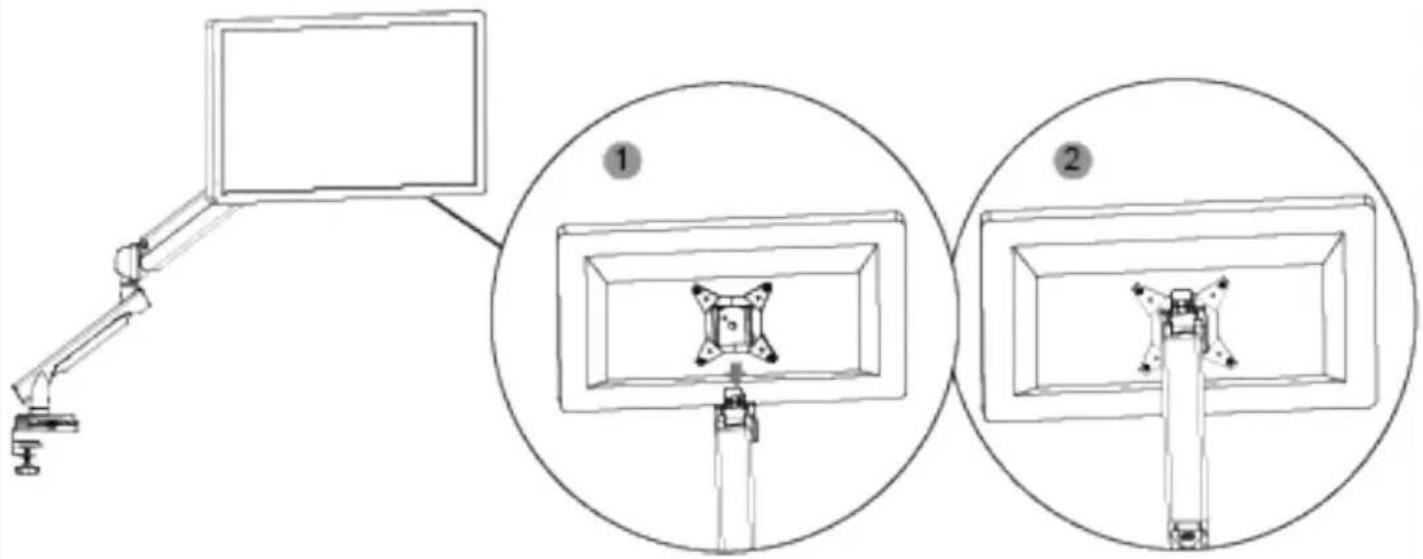

Étape 5 : Installation de l'écran au support

Accrochez l'écran sur la plaque de connexion du haut vers le bas et assurez-vous qu'il soit bien attaché.

Attacher Plaque de connexion

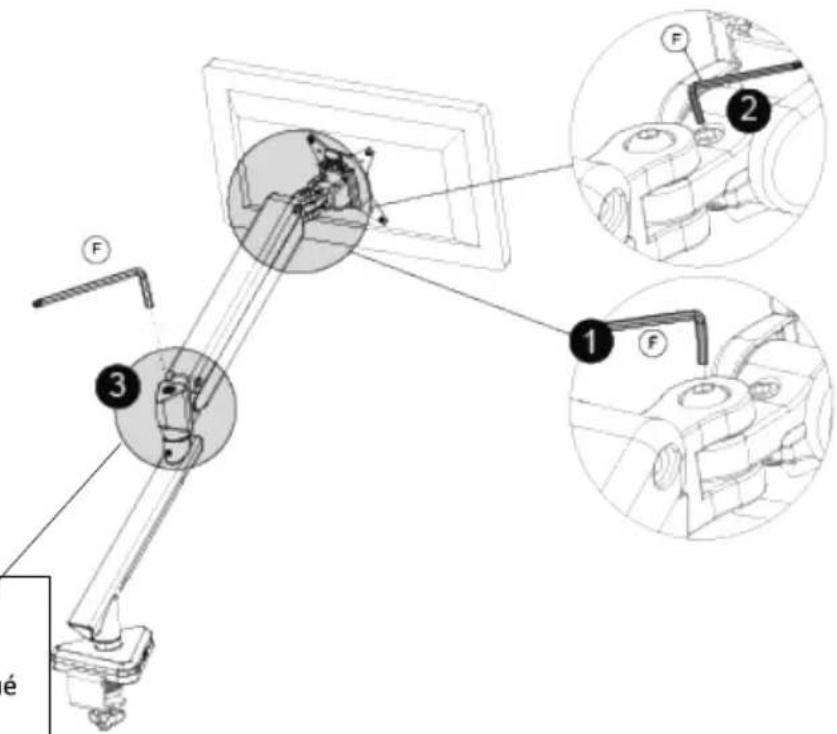

Étape 6 : Ajustement de l'écran

Veuillez ne pas orienter l'écran vers l'arrière afin d'éviter tout dommage matériel et corporel.

Paramètres d'usine : 5 - 7 kg

Réglez la hauteur de l'écran après l'installation. Si l'écran ne peut pas être bloqué en hauteur, utilisez la clé Allen 5x5 fournie pour ajuster la vis sur le bras. Pour que le poids du support et de l'écran soit le même et que celui-ci puisse être bloqué en hauteur, réglez la vis dans le sens « - » lorsque l'écran est en position haute, et dans le sens « + », lorsqu'il est en position basse.

Pour faire pivoter l'écran, utilisez la clé Allen 5x5 (F) en position 1. Pour incliner l'écran, utilisez la clé Allen 5x5 (F) en position 2.

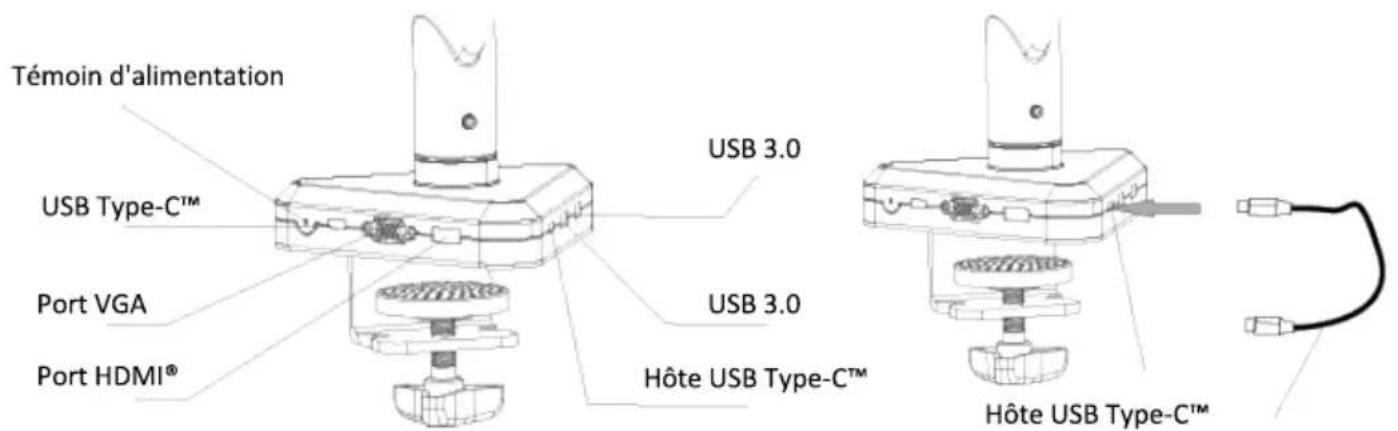

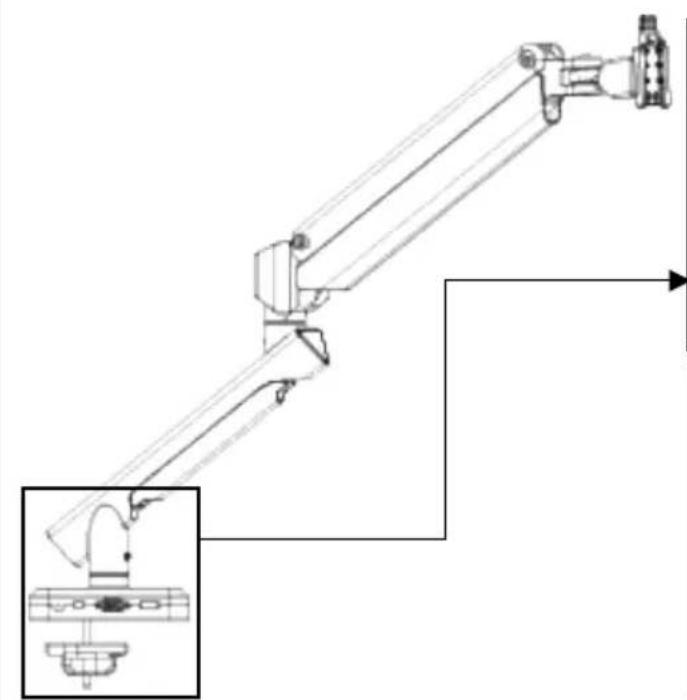

Connexion des câbles

Témoin d'alimentation USB Type-C™ Port VGA Port HDMI® USB 3.0 USB 3.0 Hôte USB Type-C™ Hôte USB Type-C™

Câble USB Type-C™ (non fourni)

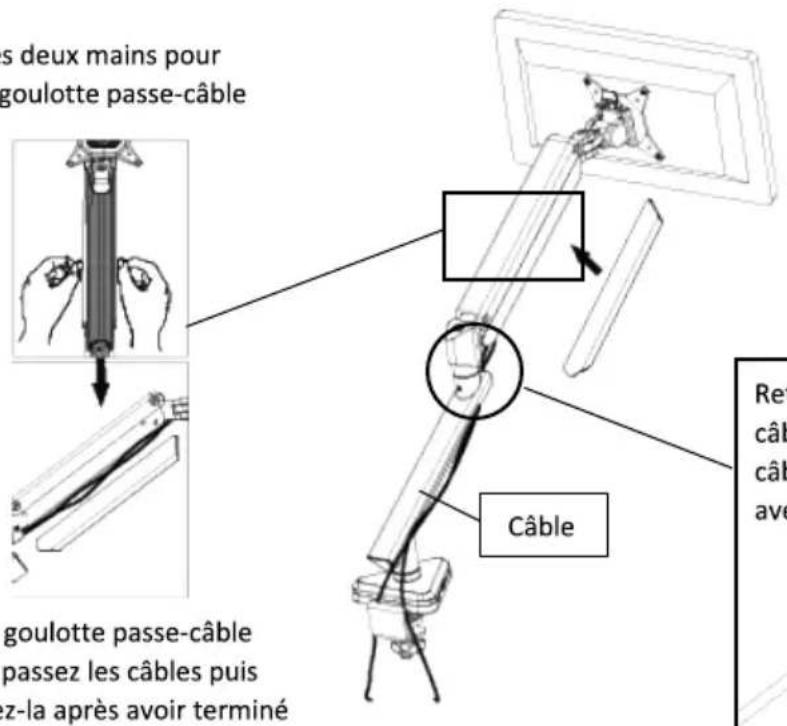

Utiliser le système de gestion de câble

Utilisez les deux mains pour retirer la goulotte passe-câble

s deux mains pour goulotte passe-câble goulotte passe-câble passez les câbles puis z-la après avoir terminé Câble Ret câb câb ave

Retirer la goulotte passe-câble intégrée, passez les câbles puis sécurisez-la avec des vis.

Retirer la goulotte passe-câble intégrée, passez les câbles puis raccrochez-la après avoir terminé

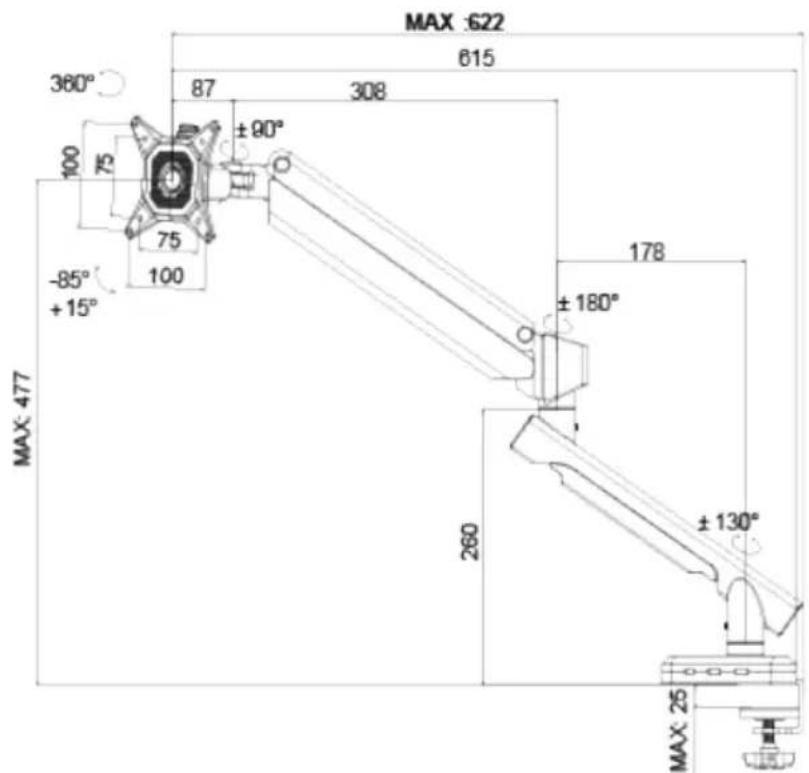

Caractéristiques techniques

MAX :622 615 360° 87 ±90° 308 100 75 -85° +15° 75 100 178 ±180° 260 ±130° MAX: 477 MAX: 26

STATION D'ACCUEIL USB-C™

• 1 x port HDMI
• 1 x port VGA
• 1 x hôte USB-C™
• 1 x USB-C™ avec Power Delivery (PD 3.0 / 87 W max.)
• 2 x USB A – USB 3.0 / SuperSpeed 5 Gbit/s max. / 5 V / 0,9 A
• Version HDMI : 1.4
• Résolution HDMI : 4K - 1 écran / 1080p - 2 écrans
• Résolution VGA : Full HD (1080p)
• Version USB-C™ : USB 3.1 Gen 1
• Utilisation simultanée de HDMI + VGA = dupliquer le bureau
• Utilisation unique de HDMI ou VGA = étendre / dupliquer le bureau
- Un adaptateur secteur USB-C (optionnel) est nécessaire pour utiliser la fonction de charge via Power Delivery

ATTENTION

Ce produit contient de petits éléments qui pourraient présenter un risque d'étouffement en cas d'ingestion.

Conservez ces articles hors de portée des enfants.

• Assurez-vous d'avoir lu et compris les instructions avant de procéder à l'installation.
Si vous avez des doutes quant à une quelconque partie de l'installation, veuillez contacter un installateur professionnel pour obtenir de l'aide.
- Le bureau ou la surface de montage doit être capable de supporter le poids combiné du support et de l'écran, sinon la structure doit être renforcée.
- Veuillez vérifier les pièces d'articulation tous les deux mois et assurez-vous que les vis ne soient pas desserrées.

Ce produit a été conçu pour être installé sur des bureaux. Avant de procéder à l'installation, assurez-vous que le bureau ou la surface de montage pourra supporter la charge combinée du support et de l'écran.

Ne dépassez jamais la capacité de charge maximale de 9 kg, sous peine d'entraîner une défaillance du produit ou des dommages corporels.

Remarque : Ce produit est destiné à un usage intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance de ce dernier ou un risque de blessure.

Attention : Ce produit contient un ressort à gaz à haute pression, veillez à ne pas l'exposer au feu, à des températures élevées ou encore le démonter, cela pourrait entraîner des dommages corporelles.

Le produit hors d'usage peut être renvoyé au fabricant ou remis à des entreprises spécialisées.

Pour assurer le bon fonctionnement du ressort à gaz, il est recommandé de procéder à un réglage complet de la partie supérieure du support (ressort inclus) une ou plusieurs fois par mois.

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.
