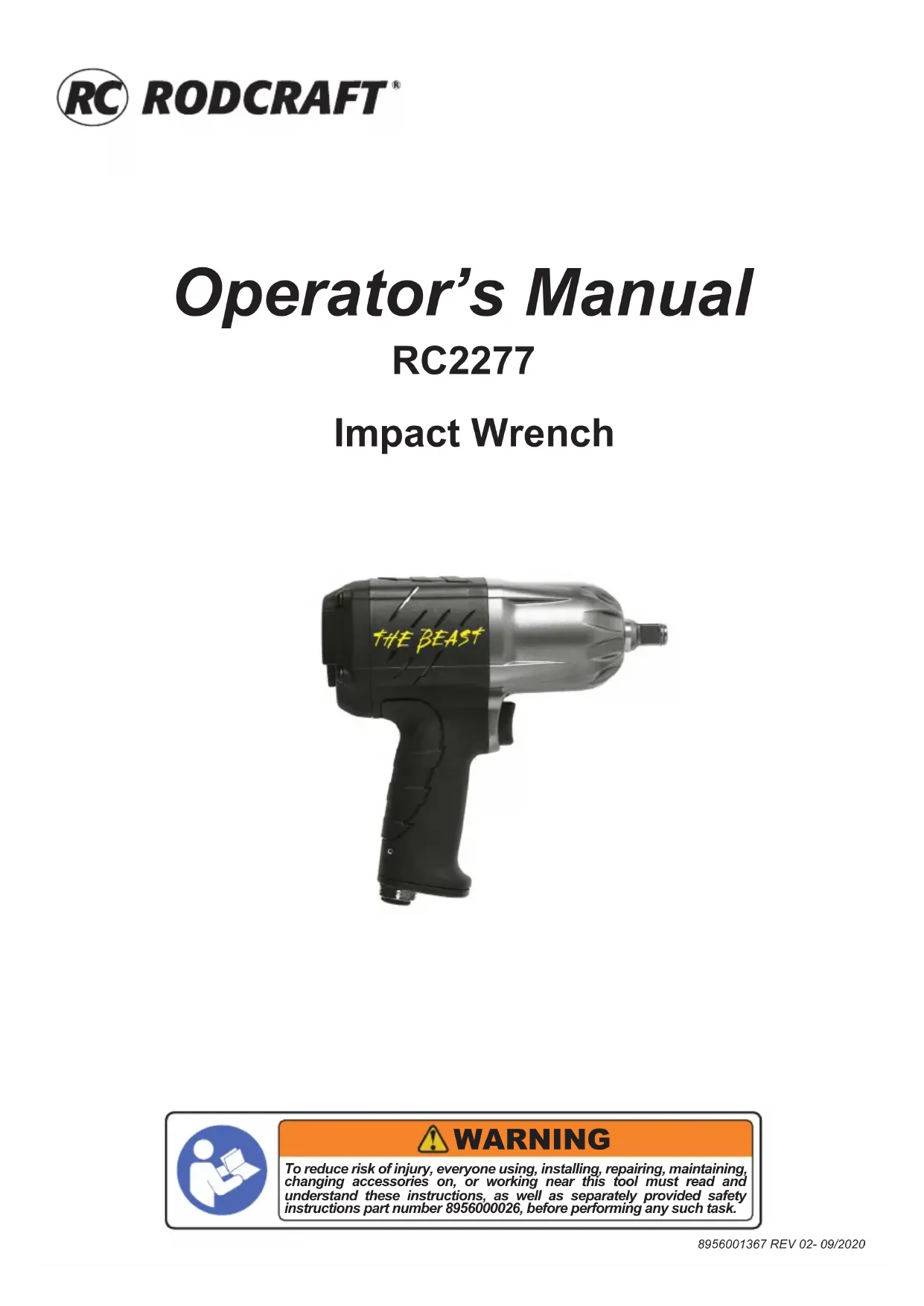

RC2277 - Visseuse Rodcraft - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Visseuse à chocs pneumatique
Marque	Rodcraft
Modèle	RC2277
Alimentation	Air comprimé
Pression de service maximale	6,3 bar (90 psi)
Type d'entraînement	Carré 1/2 pouce
Lubrification moteur	Huile SAE #10, 2 gouttes/min
Lubrifiant moteur recommandé	8951011861
Lubrification embrayage	Graisse synthétique 8951012205
Quantité de graisse embrayage	10,8 g
Fréquence de maintenance	Tous les 3 mois si usage quotidien
Utilisation prévue	Installation et enlèvement d'attaches filetées (bois, métal, plastique)
Usage	Professionnel
Sécurité	Déconnecter la source d'air avant entretien
Conformité	CE, EN ISO 11148-6:2012
Pays d'origine	Taïwan
Réparabilité	Utiliser pièces de rechange homologuées
Pièces d'usure	Remplacer toutes les pièces endommagées ou usées
Kit d'entretien recommandé	Tune-Up Kit (voir liste des pièces)
Mise au rebut	Respecter la législation locale

FOIRE AUX QUESTIONS - RC2277 Rodcraft

Quelle est la pression d'air requise pour le RC2277 ?

La pression maximale est de 6,3 bar (90 psi). Utiliser de l'air sec et propre.

Comment lubrifier le moteur de l'outil ?

Utiliser un graisseur de ligne avec huile SAE #10 réglé à 2 gouttes par minute. Sinon, ajouter de l'huile moteur à air à l'entrée une fois par jour. Lubrifiant recommandé : 8951011861.

Quel lubrifiant utiliser pour l'embrayage ?

Utiliser la graisse synthétique pour embrayage 8951012205 à raison de 10,8 g.

À quelle fréquence faut-il entretenir l'outil ?

Tous les 3 mois si l'outil est utilisé quotidiennement. Démonter et inspecter, remplacer les pièces endommagées ou usées.

Quels types d'attaches peut-on utiliser avec le RC2277 ?

L'outil est conçu pour l'installation et l'enlèvement d'attaches filetées dans le bois, le métal et le plastique.

Comment régler le sens de rotation ?

Utiliser le bouton (B) pour régler la rotation. Ne changer le sens que lorsque l'arbre d'entraînement est complètement arrêté.

Le RC2277 est-il adapté à un usage professionnel ?

Oui, l'outil est réservé à un usage professionnel.

Où trouver des pièces de rechange ?

Contacter le fabricant (Desoutter GmbH) ou le revendeur le plus proche. Utiliser uniquement des pièces homologuées.

Comment mettre au rebut l'outil en fin de vie ?

Respecter la législation locale concernant la mise au rebut. Tout appareil endommagé ou défectueux doit être mis hors service.

Que faire en cas de panne ?

Les réparations doivent être effectuées par un personnel de maintenance qualifié. Utiliser les kits d'entretien Tune-Up recommandés.

MODE D'EMPLOI RC2277 Rodcraft

Avant toute utilisation ou intervention sur l'outil, veillez à ce que les informations suivantes ainsi que les instructions fournies dans le guide de sécurité aient été lues, comprises et respectées. (Code article 8956000026).

Norsk (Norwegian)

ADVARSEL

1.Données techniques

Modèle

Entraînement

Couple

Vitesse à vide moyenne

Dimensions L x W x H

Consommation d'air

Poids

Diamètre interne conduite

Admission d'air

Pression accoustique L

Puissance accoustique LwA

Vibrations

En fonctionnement

Max Moyenne

Sous charge

ahd

K

1 2 3 4 5 6 7 8 9 10

[pouce] [Nm] [Nm] [min-1] [mm]

[Nl/s]

[kg] [mm]

[pouce]

[dB(A)] [dB(A)] [m/s2]

[m/s2]

pression max. 6.3bar(90psi)

a_h : Niveau de vibration, k Incertitude ; L_pA Pression accoustique dB(A), K_pA = K_wA = 3 dB Incertitude.

Déclaration de niveau sonore et émissions de vibration (ISO 15744 and ISO 28927-2)

Toutes les valeurs sont justes à la date de cette publication. Pour obtenir les dernières informations, veuillez consulter www.rodcraft.com.

Les valeurs indiquées ont été mesurées lors d'essais en laboratoire, dans le respect des normes indiquées et elles correspondent aux valeurs déclarées des autres outils testés selon les mêmes normes. Ces valeurs indiquées ne conviennent pas à l'évaluation des risques et il est possible que les valeurs mesurées aux postes de travail individuels soient plus élevées. Les valeurs d'exposition réelles et les risques encourus par les utilisateurs individuels sont uniques et dépendent de la manière selon laquelle l'utilisateur travaille, de la pièce à usiner et de la conception du banc de travail, ainsi que du temps d'exposition et de la condition physique de l'utilisateur. Nous, RODCRAFT PNEUMATIC TOOLS, ne pouvons pas être tenus responsables des conséquences de l'utilisation de valeurs déclarées, plutôt que les valeurs reflétant l'exposition effective, dans une évaluation des risques individuelle sur le lieu de travail pour lequel nous n'avons aucun contrôle. Cet outil peut provoquer un syndrome de vibrations transmise aux mains-bras s'il n'est pas manié de manière adéquate. Un guide de l'UE pour gérer les vibrations sur les mains se trouve sur www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf. Nous recommandons un programme de surveillance sanitaire pour détecter les symptômes précoces pouvant être liés à l'exposition au bruit où aux vibrations, pour que la procédure de gestion puisse être modifiée afin d'empêcher les infirmités.

2. Type(s) de machine

• Ce produit est conçu pour l'installation et l'enlèvement des attaches filetées en bois, métal et plastique. Aucune autre utilisation n'est autorisée. Réservé à un usage professionnel.
• Veuillez lire attentivement les instructions avant de démarrer la machine.

3. Utilisation

• Installez correctement les accessoires à l'outil.
• Raccordez l'appareil à une source d'alimentation en air sec et propre, selon la fig. 01.
• Pour démarrer la machine, appuyez simplement sur la gâchette (A). La vitesse de la machine augmente en augmentant la pression sur la gâchette. Relâchez la gachette pour arrêter.
• Réglez la rotation grâce au bouton (B) comme sur la Fig. 03.
• Utilisez le commutateur de marche (B) uniquement lorsque l'arbre d'entrainement est complètement arrêté. Changer la vitesse avant que l'arbre d'entrainement se soit arrêté peut endommager la machine.
• Pour régler la puissance de sortie, tournez le régulateur (B).

4. Lubrification

Moteur

- Utilisez un graisseur de ligne d'air à la norme d'huile SAE # 10, ajusté à deux gouttes par minute. Si un graisseur de ligne de l'air ne peut pas être utilisé, ajouter de l'huile de moteur à air à l'entrée une fois par jour.

Lubrifiant recommandé : 8951011861

Embrayage

- Utilisez de la graisse synthétique pour embrayage 8951012205 Quantité = 10.8 g

5. Maintenance

• Suivez la réglementation environnementale du pays local concernant la manipulation et la mise au rebut de tous les composants.
• Les travaux d'entretien et de maintenance doivent être réalisés par un personnel qualifié utilisant les pièces de rechange authentiques. Contactez le fabricant ou votre revendeur le plus proche pour des conseils techniques ou si vous avez besoin de pièces de rechange.
• Toujours s'assurer que la machine est déranchée de la source d'alimenation afin d'éviter tout déclenchement accidentel.
• Démontez et inspectez l'outil tous les 3 mois s'il est utilisé quotidiennement. Remplacez les pièces endommagées ou usées.
• Pièces de forte usure sont soulignées dans la liste des pièces.
• Pour minimiser les temps morts, les kits d'entretien suivants sont recommandés :

Tune-Up Kit : Voir la liste des pièces

6. Mise au rebut

• La mise au rebut de cet équipement doit respecter la législation du pays concerné.
• Tous les appareils endommagés ou qui ne fonctionnent pas correctement DOIVENT ÊTRE MIS HORS SERVICE.
• Les réparations doivent uniquement être effectuées par le personnel de maintenance.

7. Déclaration de conformité UE

Nous : Desoutter GmbH, Edmund-Seng-Str. 3-5, 63477 Maintal, Germany

Type(s) de machine : Clé à chocs

Déclarons que les produits : RC2277 Numéro de série : 001 -999

Origine du produit : Taiwan

est conforme aux exigences de la directive "Machines" du conseil concernant la législation des États membres 2006/42/EC (17/05/2006)

Norme(s) harmonisée(s) applicable(s) : EN ISO 11148-6:2012

Nom et fonction de l'émetteur : Pascal Roussy (R&D Manager)

Lieu et date : Saint-Herblain, 01/09/2020

Dossier technique disponible auprès du siège social européen. Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France

Tous droits réservés. Toute utilisation ou reproduction non autorisée du contenu ou d'une partie du contenu est interdite. Cette restriction s'applique en particulier aux marques de commerce, dénominations de modèle, numéros de pièces et plans. N'utiliser que des pièces homologuées. Aucun dégât ou défaut de fonctionnement résultant de l'utilisation de pièces non homologuées n'est couvert par la garantie ou la responsabilité de produits.

Instructions originales

1.Datos técnicos

Modelo

Accionamiento

Par

Velocidad libre

Dimensiones L x W x H

Consumo de aire

Peso

Diámetro ∅ de manguera interna

Admisión de aire

Presión sonora L_PA

Potencia sonora L_EA

Vibración

De trabajo

Máx. Media

Con carga

a_nd

K

1 2 3 4 5 6 7 8 9 10

[Pulgada]

[Nm] [Nm]

[min-1] [mm]

[Nl/s

[kg] [mm]

[Pulgada]

[dB(A)]

[dB(A)]

[m/s2]

[m/s2]

presión máx. 6.3bar(90psi)

Tune-Up Kit : se deleliste

6. Avhending

• Avhending av dette utstyret må følge lovgivningen i det aktuelle landet.
• Alle skadde, slitt eller feilfungerende enheter MÅ TAS UT AV DRIFT.
• Repareres kun av teknisk vedlikeholdspersonell.

7. EF ERKLÆRING OM OVERENSSTEMMELSE

Vi: Desoutter GmbH, Edmund-Seng-Str. 3-5, 63477 Maintal, Germany

Maskintype : muttertrekker

Lubrifiant recomandat : 8951011861

Ambreiaj

- Folositi unsoare sintetică de ambreiaj synthetic grease 8951012205 : 10.8 g / 0.38 oz
