Marque	Audac
Modèle	CAP224
Type de produit	Amplificateur de puissance multicanaux 100 V
Nombre de canaux	2
Puissance de sortie par canal	240 W (1 kHz, DHT 1 %)
Tension de sortie	100 V
Impédance de sortie	42 Ω
Réponse en fréquence	50 Hz - 18 kHz
Rapport signal/bruit	> 90 dB
Distorsion harmonique totale + bruit	< 0,3 %
Connecteurs d'entrée	XLR femelle symétrique (par canal)
Connecteurs de sortie	Barrette à 4 broches (100 V / COM)
Connecteurs de renvoi (Link)	XLR mâle (par canal)
Commandes	Interrupteur d'alimentation, commutateur HPF (400 Hz), potentiomètre de gain (par canal)
Voyants	Alimentation (bleu), Signal (vert), -20 dB, Clip, Protection (rouge)
Protection	Court-circuit, courant continu, surchauffe, surcharge, limiteur
Système de refroidissement	Ventilateur contrôlé par la température
Technologie d'amplification	Classe D
Alimentation électrique	230 V / 50 Hz, à découpage
Consommation au repos	50 W
Consommation à 1/8 de puissance	115 W
Consommation à 1/3 de puissance	221 W
Poids	7,2 kg
Dimensions (approx.)	Rack 19" 2U (483 x 88 x ? mm)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants ni de liquides.
Sécurité	Ne pas exposer à l'humidité, assurer une ventilation adéquate (10 cm libres à l'avant/arrière), débrancher lors d'orages.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter un service après-vente qualifié.
Informations générales	Amplificateur de puissance professionnel pour systèmes audio multizone. Boîtier robuste 2U.

FOIRE AUX QUESTIONS - CAP224 Audac

Comment brancher mon amplificateur Audac CAP224 ?

Assurez-vous que l'appareil est éteint. Connectez les sources audio (préamplificateur, mélangeur) aux entrées XLR (Input). Les sorties enceintes se connectent sur les barrettes à 4 broches : le fil 100 V sur la borne 100 V et le commun sur COM. Utilisez un câble d'enceinte de section minimale 2x1,5 mm² (2x2,5 mm² si distance > 15 m).

À quoi sert le commutateur HPF (filtre passe-haut) ?

Le commutateur HPF active un filtre passe-haut à 400 Hz. Il supprime les fréquences inférieures à 400 Hz, ce qui permet d'éliminer les ronflements et basses fréquences indésirables, et protège les enceintes contre les transitoires excessifs.

Que signifie l'allumage de la LED Clip ?

La LED Clip s'allume lorsque le canal fonctionne à son niveau maximal. Si elle s'allume fréquemment, l'amplificateur sature et produit une distorsion. Pour un bon rapport signal/bruit, réglez le gain de manière à ce que la LED Clip ne s'allume que sur les pics de signal.

Que faire si la LED Prot (protection) s'allume et reste allumée ?

La LED Prot indique une surchauffe ou un défaut. Vérifiez la ventilation et que l'impédance de charge n'est pas trop basse. Éteignez l'appareil, laissez-le refroidir, puis rallumez. Si le problème persiste, contactez un service après-vente.

Puis-je connecter plusieurs amplificateurs entre eux ?

Oui, chaque canal possède une sortie de renvoi Link (XLR mâle). Vous pouvez relier le signal d'entrée d'un amplificateur à l'entrée d'un autre via le connecteur Link pour distribuer le signal sur plusieurs appareils.

Quelle est la puissance maximale de sortie du CAP224 ?

Le CAP224 délivre une puissance maximale de 2 x 240 W sous 100 V (1 kHz, DHT 1 %). L'impédance de sortie est de 42 Ω par canal.

Comment entretenir l'appareil ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon sec et doux pour dépoussiérer le boîtier. N'utilisez jamais de solvants, d'alcool ou de liquides. Assurez-vous que les ouvertures de ventilation ne sont pas obstruées.

Puis-je utiliser cet amplificateur en extérieur ?

Non, cet amplificateur est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie, à l'humidité ou à des températures extrêmes. Utilisez-le dans un environnement sec et tempéré.

Que faire en cas de panne ou de dysfonctionnement ?

Ne tentez pas de réparer l'appareil vous-même. Aucune pièce n'est réparable par l'utilisateur. Contactez un service après-vente Audac agréé pour toute réparation. L'ouverture du châssis annule la garantie.

Quels types d'enceintes puis-je connecter ?

Vous pouvez connecter des enceintes 100 V (haute impédance) aux sorties. Assurez-vous que l'impédance totale connectée ne descend pas en dessous de 42 Ω par canal. Vous pouvez mettre plusieurs enceintes en parallèle si leur impédance combinée reste dans les limites.

MODE D'EMPLOI CAP224 Audac

Schéma synoptique des modèles de la série CAP 6

Précautions 7

Consignes de sécurité 7

Déclaration de conformité CE 8

Déchets d'équipements électriques et électroniques (DEEE) 8

Avertissement 8

Chapitre 1 : Brochages et connecteurs 9

Normes de connexion 9

Câblage du système 9

Chapitre 2 : Faces avant et arrière 10

Présentation de la face avant 10

Description de la face avant 10

Présentation de la face arrière 11

Description de la face arrière 11

Chapitre 3 : Raccordement de l'amplificateur 12

Connexions d'entrée 12

Connexions de sortie 12

Chapitre 4 : Informations supplémentaires 14

Caractéristiques techniques 14

Notes 16

Introduction

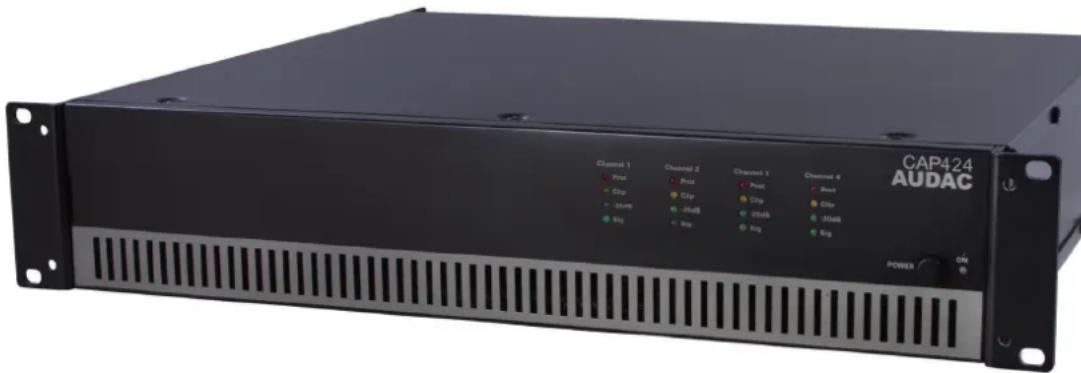

Amplificateurs de puissance multicanaux en 100 V

La série CAP est composée d'amplificateurs de puissance multicanaux professionnels en 100 V, qui diffèrent par leur nombre de canaux et leur puissance de sortie. Différentes configurations de sortie avec deux et quatre canaux et des puissances nominales de 240 watts et 480 watts pour chaque canal sont disponibles.

Cela offre une solution souple pour les systèmes de distribution audio multizone ayant deux zones indépendantes ou plus.

Ils sont conçus comme des amplificateurs pratiques n'ayant que les commandes et connexions nécessaires, d'où une grande simplicité d'utilisation et d'installation. Le haut rendement et la fiabilité des appareils sont le résultat de l'emploi d'alimentations à découpage en combinaison avec une technologie d'amplificateur de Classe D. Un ventilateur contrôlé par la température maintient constamment toutes les pièces dans la bonne plage thermique de fonctionnement, en évitant un bruit excessif. Un circuit de protection polyvalent intégré protège contre le courant continu, les court-circuits, la surchauffe, la surcharge et il limite le signal si nécessaire.

Les connexions d'entrée se font sur des connecteurs XLR symétriques et des connecteurs de sortie de renvoi sont prévus pour brancher d'autres amplificateurs. Parallèlement, chaque canal possède un commutateur de filtre passe-haut (400 Hz) et un potentiomètre de réglage de gain.

Les connexions de sortie se font au moyen de barrettes fiables et tout cela est logé dans un boîtier de construction solide occupant deux unités (2U) d'espace rack 19".

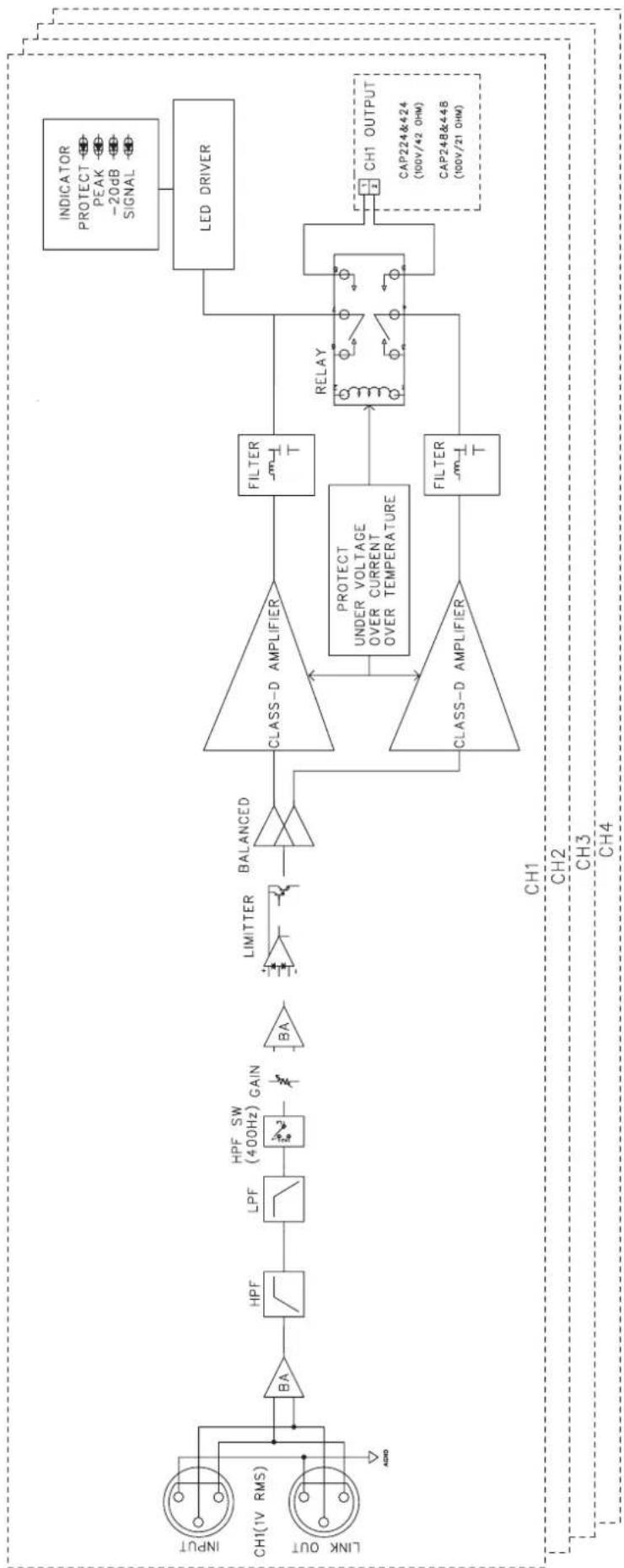

Schéma synoptique des modèles de la série CAP


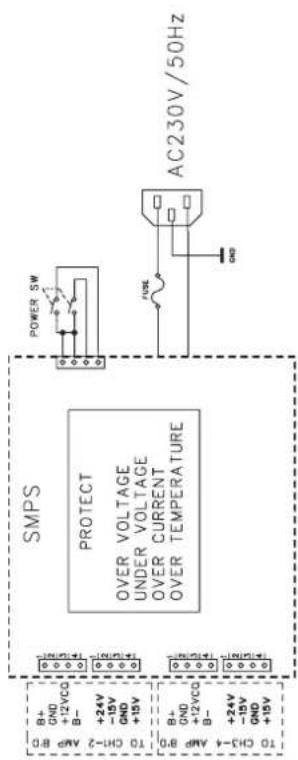

SMPS PROTECT OVER VOLTAGE UNDER VOLTAGE OVER CURRENT OVER TEMPERATURE POWER SW AC230V/50Hz

Précautions

LISEZ LES INSTRUCTIONS SUIVANTES POUR VOTRE PROPRE SÉCURITÉ

CONSERVEZ TOUJOURS CES INSTRUCTIONS. NE LES JETEZ JAMAIS.

MANIPULEZ TOUJOURS CETTE UNITÉ AVEC SOIN.

TENEZ COMPTE DE TOUS LES AVERTISSEMENTS.

SUIVEZ TOUTES LES INSTRUCTIONS.

N'EXPOSEZ JAMAIS CET APPAREIL À LA PLUIE, À L'HUMIDITÉ, À TOUT RUISSELLEMENT OU ÉCLABOUSSURE DE LIQUIDE. NE PLACEZ JAMAIS D'OBJET REMPLI DE LIQUIDE SUR CET APPAREIL.

AUCUNE SOURCE DE FLAMME NUE, TELLE QU'UNE BOUGIE ALLUMÉE, NE DOIT ÊTRE PLACÉE SUR L'APPAREIL.

NE PLACEZ PAS CETTE UNITÉ DANS UN ENVIRONNEMENT CLOS, TEL QU'UNE ÉTAGÈRE OU UN PLACARD. VEILLEZ À CE QUE L'UNITÉ SOIT REFROIDIE PAR UNE VENTILATION ADÉQUATE.

N'OBSTRUEZ PAS LES OUVERTURES DE VENTILATION AVEC DES JOURNAUX, NAPPES, RIDEAUX, RIDEAUX, ETC. NE LAISSEZ AUCUN OBJET ENTRER DANS LES OUVERTURES DE VENTILATION.

LAISSEZ TOUJOURS 10 CM DE LIBRE À L'AVANT ET À L'ARRIÈRE DE L'APPAREIL POUR ASSURER UNE CIRCULATION D'AIR SUFFISANTE.

N'INSTALLEZ PAS CETTE UNITÉ À PROXIMITÉ D'UNE QUELCONQUE SOURCE DE CHALEUR TELLE QUE DES RADIATEURS OU AUTRES APPAREILS DÉGAGEANT DE LA CHALEUR.

NE PLACEZ PAS CETTE UNITÉ DANS DES ENVIRONNEMENTS SOUMIS À DE HAUTS NIVEAUX DE POUSSIÈRE, CHALEUR, HUMIDITÉ OU VIBRATIONS.

CETTE UNITÉ N'EST CONÇUE QUE POUR UNE UTILISATION EN INTÉRIEUR. NE L'UTILISEZ PAS EN EXTÉRIEUR.

PLACEZ L'UNITÉ SUR UNE BASE STABLE OU MONTEZ-LA DANS UN RACK STABLE.

N'UTILISEZ QUE LES OPTIONS ET ACCESSOIRES SPÉCIFIÉS PAR LE FABRICANT.

DÉBRANCHEZ CETTE UNITÉ PENDANT LES ORAGES OU SI ELLE DOIT RESTER INUTILISÉE DE FAÇON PROLONGÉE.

NE BRANCHEZ CETTE UNITÉ QU'À UNE PRISE SECTEUR AVEC MISE À LA TERRE.

LA FICHE SECTEUR OU DE L'APPAREIL SERT DE DISPOSITIF DE DÉCONNEXION, ET DOIT DONC RESTER FACILEMENT ACCESSIBLE

N'UTILISEZ L'APPAREIL QUE DANS DES CLIMATS TEMPÉRÉS

ATTENTION – RÉPARATIONS

Ce produit ne contient aucune pièce réparable par l'utilisateur. Confiez toute réparation à un service après-vente qualifié. N'effectuez aucune réparation (à moins d'être qualifié pour cela).

Ce produit se conforme à toutes les exigences essentielles et autres caractéristiques pertinentes décrites dans les directives suivantes : 2014/30/UE (EMC) et 2014/35/UE (LVD)

DÉCHETS D'ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES (DEEE)

Le marquage DEEE indique que ce produit ne doit pas être jeté avec les déchets domestiques ordinaires au terme de son cycle de vie. Cette réglementation a pour but de prévenir les préjudices éventuellement causés à l'environnement ou à la santé humaine.

Ce produit est développé et fabriqué avec des matériaux et composants de haute qualité qui peuvent être recyclés et/ou réutilisés. Veuillez rapporter ce produit à votre point de collecte ou au centre de recyclage local pour déchets électriques et électroniques. Cela assurera son recyclage de matière respectueuse pour l'environnement et contribuera à protéger l'environnement dans lequel nous vivons tous.

AVERTISSEMENT

Les symboles affichés sont des symboles internationalement reconnus avertissant des risques potentiels des produits électriques. L'éclair à tête de flèche dans un triangle équilatéral indique que l'unité contient des tensions dangereuses. Le point d'exclamation dans un triangle équilatéral indique que l'utilisateur doit se référer au mode d'emploi.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

Ces symboles indiquent qu'il n'y a aucune pièce réparable par l'utilisateur dans l'unité. N'ouvrez pas l'unité. N'essayez pas de réparer l'unité vous-même. Confiez toute réparation à du personnel qualifié. L'ouverture du châssis, quelle qu'en soit la raison, invalidera la garantie du fabricant. Ne laissez pas l'unité à l'humidité. Si du liquide est renversé sur l'unité, éteignez-la immédiatement et ramenez-la au revendeur pour révision. Débranchez l'unité durant les orages pour lui éviter des dommages.

Chapitre 1

Brochages et connecteurs

NORMES DE CONNEXION

Les connexions d'entrée et de sortie des équipements audio AUDAC sont faites conformément aux normes de câblage internationales des équipements audio professionnels.

Cinch (RCA) :

Pour les connexions asymétriques d'entrée ligne

Pointe : Signal Corps : Masse

Blanc : Gauche

Rouge : Droite

XLR :

Pour les connexions symétriques d'entrée ligne

Broche 1 : Masse

Broche 2 : Signal +

Broche 3 : Signal –

Pour les connexions symétriques de renvoi de signal

Broche 1 : Masse

Broche 2 : Signal +

Broche 3 : Signal –

Câblage du système

Le câblage du système doit être effectué en respectant les règles suivantes, pour garantir son bon fonctionnement en toutes circonstances.

1. Câble d'enceinte pour sorties amplifiées :

Minimum 2 x 1,5 mm²

Si la distance est supérieure à 15 m : 2 x 2,5 mm²

1. Sources musicales et sorties de zone :

Doivent être raccordées au moyen de câbles audio et de connecteurs de haute qualité.

Chapitre 2

Faces avant et arrière

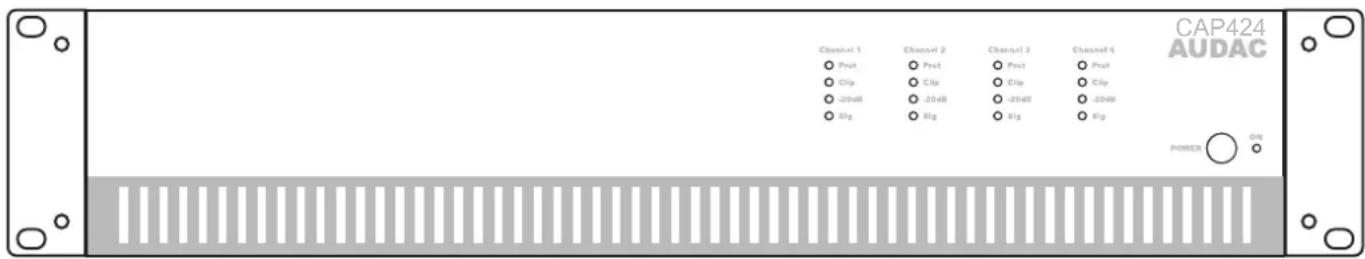

Présentation de la face avant

Description de la face avant

La face avant de la série CAP varie légèrement en fonction de la configuration des sorties et de la puissance nominale, mais sinon son agencement est globalement similaire pour tous les amplificateurs CAP.

Interrupteur d'alimentation

Un interrupteur d'alimentation permet d'allumer et d'éteindre l'amplificateur, la LED témoin bleue située près de l'interrupteur s'allumant quand l'appareil est sous tension.

LED témoins

Pour chaque canal, quatre LED témoignent du fonctionnement de l'amplificateur. La LED Sig verte s'allume si un signal est présent, tandis que la LED -20dB s'allume quand le niveau du signal entrant dépasse -20 dBu. La LED Clip s'allume quand le canal fonctionne au niveau maximal. Pour s'assurer du meilleur rapport signal/bruit, la LED Clip ne doit s'allumer que sur les pics de signal.

Une LED Clip qui s'allume fréquemment indique que l'amplificateur va saturer, et qu'un son « écrêté » (avec distorsion) sera produit en sortie. La LED Prot (Protection) s'allume en cas de surchauffe ou de détection d'une défaillance. Quand la LED Prot est allumée, aucun signal n'est envoyé aux sorties. Les LED Prot s'allument également pendant quelques secondes lors de la mise sous tension de l'amplificateur, et elles s'éteignent progressivement lorsqu'on éteint l'amplificateur.

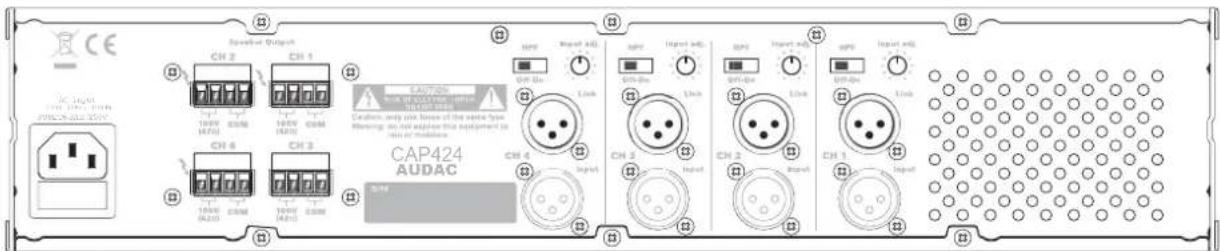

Présentation de la face arrière

CE DC-ROM 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kW 10kV 10kV 10kV 10kW CAP424 AUDAC Control Outputs CH 2 CH 3 CH 6 CH 4 CH 5 CH 3 CH 4 CH 2 CH 3 CH 2 CH 2 CH 3 CH 1 CH 4 Control Outputs CH 2 CH 3 CH 5 CH 2 CH 3 CH 3 CH 2 CH 4 CH 1 CH 5 Control Outputs CH 2 CH 3 CH 5 CH 2 CH 3 CH 3 CH 2 CH 4 CH 1 CH 5 Control Outputs

Description de la face arrière

La face arrière de la série CAP varie légèrement en fonction de la configuration des sorties et de la puissance nominale, mais sinon son agencement est globalement similaire pour tous les amplificateurs CAP. Un connecteur d'entrée XLR avec un connecteur de sortie de renvoi XLR, un commutateur de filtre passe-haut, un potentiomètre de contrôle de gain et un connecteur de sortie à barrette sont disponibles pour chaque canal.

Entrée d'alimentation secteur avec fusible

L'alimentation secteur (CA 230 V/50 Hz) doit entrer par cette prise. La connexion se fait au moyen d'un câble d'alimentation IEC et bénéficie d'un fusible. Lors du remplacement du fusible, assurez-vous que la valeur du fusible de rechange correspond à celle du fusible d'origine (CAP224 : T4AL/250 V – CAP248 : T6,3 AH/250 V – CAP424 : T6,3 AH/250 V – CAP448 : T12 AH/250 V).

Commutateur de filtre passe-haut (HPF)

Ce commutateur permet d'activer et de désactiver le filtre passe-haut (HPF pour High Pass Filter) intégré. Lorsque le filtre est activé, les fréquences inférieures à 400 Hz sont supprimées.

Cela peut être utile pour éliminer les ronflements et bruits de basse fréquence causés par des équipements externes et pour protéger les enceintes de dommages causés par des transitoires de basse fréquence excessifs.

Potentiomètre de contrôle de gain (Input adj.)

Chaque canal est équipé d'un bouton de commande de gain permettant de régler individuellement son niveau.

Connexions pour enceintes (Speaker Output)

Les connexions de sortie pour enceintes se font sur des barrettes à 4 broches, ce qui permet de connecter des enceintes à haute impédance (100 V) aux sorties de l'amplificateur.

Connexions d'entrée (Input et Link)

Les connexions d'entrée de l'amplificateur se font sur des connecteurs XLR symétriques. Chaque canal possède un connecteur d'entrée XLR (Input) et un connecteur de sortie de renvoi XLR (Link). Le signal de la source, du préamplificateur ou du mélangeur doit être adressé aux connexions d'entrée XLR. Et avec les connecteurs de sortie de renvoi, le signal peut être transféré à plusieurs amplificateurs.

Chapitre 3

Raccordement de l'amplificateur

REMARQUE

Assurez-vous que l'alimentation est coupée avant d'apporter une quelconque modification aux connexions de l'amplificateur.

Connexions d'entrée

Les connexions d'entrée de l'amplificateur se font au moyen de connecteurs XLR symétriques. Chaque canal possède un connecteur d'entrée XLR et un connecteur de sortie de renvoi XLR.

Le signal de la source, du préamplificateur ou du mélangeur doit être adressé aux connexions d'entrée XLR (Input). Et avec les connecteurs de sortie de renvoi (Link), le signal peut être transféré à plusieurs amplificateurs.

HPF Off-On Input adj. Link CH 1 Input

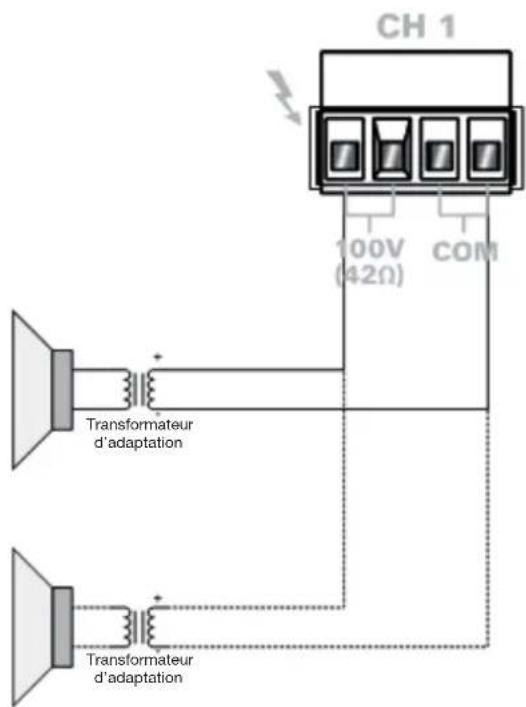

Connexions de sortie

Les connexions de sortie pour enceintes se font sur des barrettes à 4 broches, ce qui permet de connecter des enceintes à haute impédance (100 V) aux sorties de l'amplificateur.

Le tableau ci-dessous donne la tension de sortie, l'impédance et la puissance maximale pour chaque amplificateur.

	Tension de sortie	Impédance Alimentation électrique
CAP224	100 volts	42 ohms
CAP248	100 volts	21 ohms
CAP424	100 volts	42 ohms
CAP448	100 volts	21 ohms

Les enceintes 100 volts peuvent être connectées en parallèle sur les sorties de l'amplificateur tant que la charge/impédance maximale n'est pas dépassée. Le nombre d'enceintes pouvant être ainsi connectées dépend de la puissance/impédance de chaque enceinte connectée.

CH 1 100V (42Ω) COM Transformateur d'adaptation Transformateur d'adaptation

Chapitre 4

Informations supplémentaires

Caractéristiques techniques

Puissance de sortie CAP224 2 x 240 watts

(1 kHz, DHT 1 %) CAP248 2 x 480 watts

CAP424 4 x 240 watts

CAP448 4 x 480 watts

Réponse en fréquence 50 Hz - 18 kHz

Rapport signal/bruit > 90 dB

Distorsion harmonique totale + bruit < 0,3 %

Réjection de mode commun 70 dB

Diaphonie > 70 dB

Entrées Type Ligne symétrique

Connecteurs Entrée XLR femelle

Sortie de renvoi XLR mâle

Impédance 10 kohms

Sensibilité

1 V RMS

Sortie Type

Connecteurs Barrette à 4 broches \~ 5,08 mm

Impédance CAP224/424 42 ohms

CAP248/448

Sortie pour enceintes 100 V

21 ohms

Commandes

Commutateur de filtre passe-haut (400 Hz)

Gain

Voyants Alimentation (ON)

Prot (protection)

Clip (écrêtage)

-20 dB

Sig (signal)

Protection Court-circuit CC

Surchauffe

Surcharge

Limiteur

Système de refroidissement Ventilateur contrôlé par la température

Technologie des amplificateurs Classe D

Alimentation électrique Type À découpage

Plage CA 230 V/50 Hz

Consommation électrique Au repos CAP224/248 50 watts

CAP424/448 89 watts

1/8 de la puissance nominale

CAP224	115 watts
CAP248	187 watts
CAP424	218 watts
CAP448	440 watts

1/3 de la puissance nominale

CAP224	221 watts
CAP248	400 watts
CAP424	435 watts
CAP448	870 watts

Poids CAP224 7,2 kg

CAP248 7,5 kg

CAP424 8,35 kg

CAP448 8,85 kg

Notes
