CAP424 - Recepteur Audac - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance multicanaux 100 V
Marque	Audac
Modèle	CAP424
Catégorie	Récepteur / Amplificateur
Nombre de canaux	4
Puissance de sortie	4 x 240 W (1 kHz, 1 % THD) sous 100 V
Réponse en fréquence	50 Hz - 18 kHz
Rapport signal/bruit	> 90 dB
Distorsion harmonique totale + bruit	< 0,3 %
Entrées	4 x XLR femelle symétrique (ligne)
Sorties	4 x barrette 4 broches (100 V / 42 Ω)
Impédance de sortie	42 Ω (pour charge 100 V)
Commande filtre passe-haut	Commutable 400 Hz par canal
Réglage de gain	Potentiomètre par canal
Indicateurs	Alimentation (ON), Protection, Clip, -20 dB, Signal
Protections	Court-circuit, CC, surchauffe, surcharge, limiteur
Refroidissement	Ventilateur contrôlé par la température
Technologie d'amplification	Classe D
Alimentation	230 V / 50 Hz
Consommation au repos	89 W
Poids	8,35 kg
Fusible	T6,3 AH / 250 V
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Ne pas ouvrir l'appareil ; débrancher avant tout entretien

FOIRE AUX QUESTIONS - CAP424 Audac

Comment brancher les enceintes sur le CAP424 ?

Utilisez les barrettes de sortie à 4 broches. Connectez chaque enceinte 100 V entre la borne 100 V et la borne COM. Respectez l'impédance totale minimale de 42 Ω par canal. Le câble d'enceinte doit être d'au moins 2 x 1,5 mm².

Quelle est la puissance de sortie du CAP424 ?

Le CAP424 délivre 4 x 240 watts en 100 V (1 kHz, 1% THD). C'est un amplificateur multicanaux idéal pour les systèmes audio multizone.

Que faire si la LED Protect s'allume ?

La LED Protect s'allume en cas de surchauffe ou de défaut. Vérifiez que la ventilation n'est pas obstruée, que les enceintes ne sont pas en court-circuit et que l'impédance de charge est correcte. Laissez refroidir l'appareil ; le voyant s'éteindra automatiquement si la condition de défaut disparaît.

Comment régler le gain d'un canal ?

Chaque canal possède un potentiomètre Input adj. sur la face arrière. Tournez-le pour ajuster le niveau d'entrée. Évitez de faire allumer la LED Clip en permanence ; elle ne doit clignoter que sur les pics de signal.

À quoi sert le filtre passe-haut (HPF) ?

Le commutateur HPF active un filtre qui coupe les fréquences inférieures à 400 Hz. Cela permet d'éliminer les ronflements et de protéger les enceintes contre les basses fréquences excessives.

Puis-je utiliser des enceintes 8 ohms ?

Non, le CAP424 est conçu pour des enceintes en ligne 100 V (haute impédance). N'utilisez pas d'enceintes basse impédance, car cela pourrait endommager l'amplificateur.

Comment connecter plusieurs amplificateurs ?

Utilisez les connecteurs Link XLR mâle pour renvoyer le signal d'entrée vers un autre amplificateur. Branchez simplement un câble XLR de la sortie Link d'un canal à l'entrée Input du canal suivant.

Quels sont les types de protections intégrées ?

L'amplificateur intègre des protections contre : court-circuit, courant continu (DC), surchauffe, surcharge et un limiteur de signal. Les LED Protect s'allument en cas d'activation.

Comment nettoyer l'amplificateur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec et doux. N'utilisez jamais de solvants, d'abrasifs ou de produits liquides qui pourraient pénétrer dans l'appareil.

Quelle est la consommation électrique au repos ?

Au repos, le CAP424 consomme environ 89 W. En fonctionnement à 1/8 de la puissance nominale, elle atteint 218 W ; à 1/3, elle monte à 435 W.

MODE D'EMPLOI CAP424 Audac

Schéma synoptique des modèles de la série CAP 6

Précautions 7

Consignes de sécurité 7

Déclaration de conformité CE 8

Déchets d'équipements électriques et électroniques (DEEE) 8

Avertissement 8

Chapitre 1 : Brochages et connecteurs 9

Normes de connexion 9

Câblage du système 9

Chapitre 2 : Faces avant et arrière 10

Présentation de la face avant 10

Description de la face avant 10

Présentation de la face arrière 11

Description de la face arrière 11

Chapitre 3 : Raccordement de l'amplificateur 12

Connexions d'entrée 12

Connexions de sortie 12

Chapitre 4 : Informations supplémentaires 14

Caractéristiques techniques 14

Notes 16

Introduction

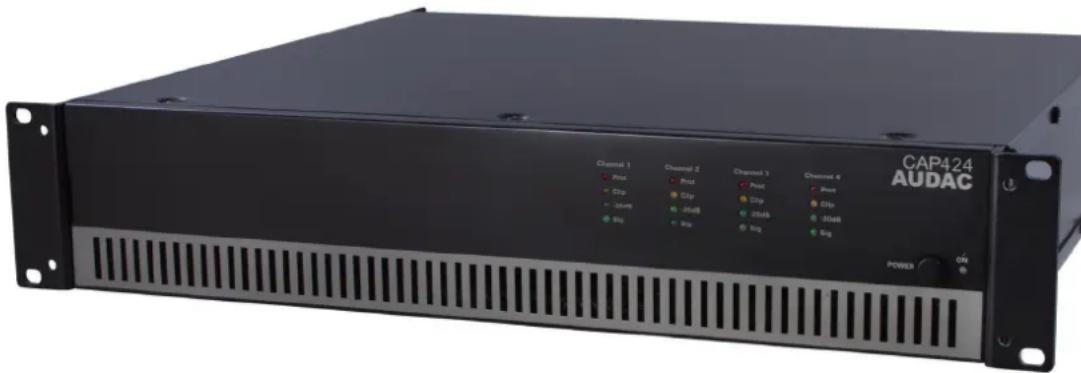

Amplificateurs de puissance multicanaux en 100 V

La série CAP est composée d'amplificateurs de puissance multicanaux professionnels en 100 V, qui diffèrent par leur nombre de canaux et leur puissance de sortie. Différentes configurations de sortie avec deux et quatre canaux et des puissances nominales de 240 watts et 480 watts pour chaque canal sont disponibles.

Cela offre une solution souple pour les systèmes de distribution audio multizone ayant deux zones indépendantes ou plus.

Ils sont conçus comme des amplificateurs pratiques n'ayant que les commandes et connexions nécessaires, d'où une grande simplicité d'utilisation et d'installation. Le haut rendement et la fiabilité des appareils sont le résultat de l'emploi d'alimentations à découpage en combinaison avec une technologie d'amplificateur de Classe D. Un ventilateur contrôlé par la température maintient constamment toutes les pièces dans la bonne plage thermique de fonctionnement, en évitant un bruit excessif. Un circuit de protection polyvalent intégré protège contre le courant continu, les court-circuits, la surchauffe, la surcharge et il limite le signal si nécessaire.

Les connexions d'entrée se font sur des connecteurs XLR symétriques et des connecteurs de sortie de renvoi sont prévus pour brancher d'autres amplificateurs. Parallèlement, chaque canal possède un commutateur de filtre passe-haut (400 Hz) et un potentiomètre de réglage de gain.

Les connexions de sortie se font au moyen de barrettes fiables et tout cela est logé dans un boîtier de construction solide occupant deux unités (2U) d'espace rack 19".

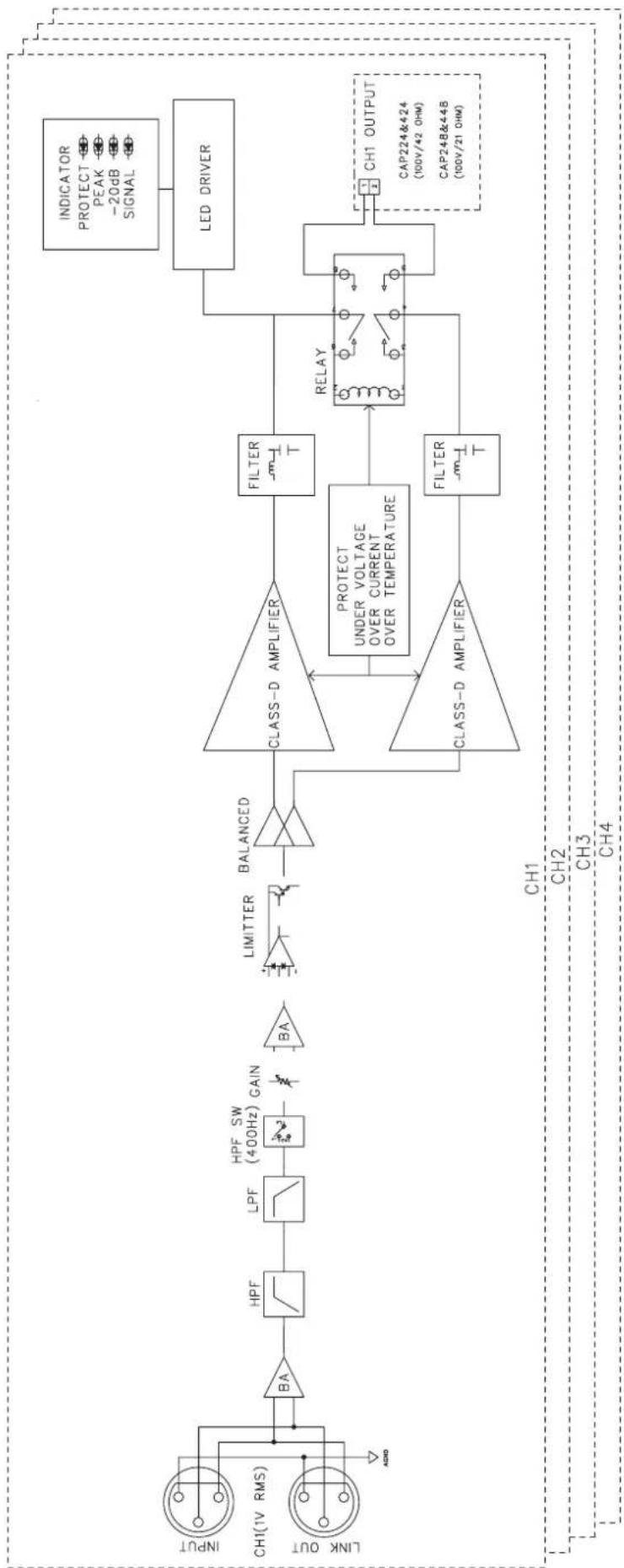

Schéma synoptique des modèles de la série CAP


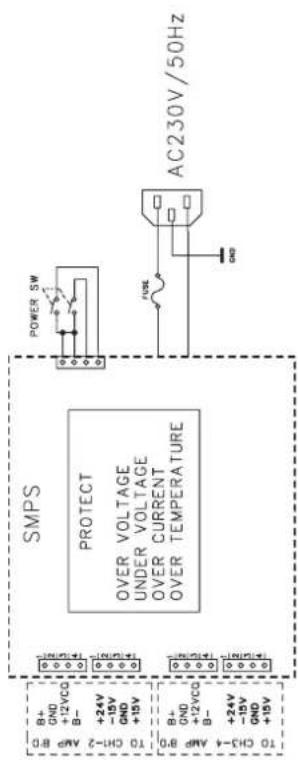

SMPS PROTECT OVER VOLTAGE UNDER VOLTAGE OVER CURRENT OVER TEMPERATURE POWER SW AC230V/50Hz

Précautions

LISEZ LES INSTRUCTIONS SUIVANTES POUR VOTRE PROPRE SÉCURITÉ

CONSERVEZ TOUJOURS CES INSTRUCTIONS. NE LES JETEZ JAMAIS.

MANIPULEZ TOUJOURS CETTE UNITÉ AVEC SOIN.

TENEZ COMPTE DE TOUS LES AVERTISSEMENTS.

SUIVEZ TOUTES LES INSTRUCTIONS.

N'EXPOSEZ JAMAIS CET APPAREIL À LA PLUIE, À L'HUMIDITÉ, À TOUT RUISSELLEMENT OU ÉCLABOUSSURE DE LIQUIDE. NE PLACEZ JAMAIS D'OBJET REMPLI DE LIQUIDE SUR CET APPAREIL.

AUCUNE SOURCE DE FLAMME NUE, TELLE QU'UNE BOUGIE ALLUMÉE, NE DOIT ÊTRE PLACÉE SUR L'APPAREIL.

NE PLACEZ PAS CETTE UNITÉ DANS UN ENVIRONNEMENT CLOS, TEL QU'UNE ÉTAGÈRE OU UN PLACARD. VEILLEZ À CE QUE L'UNITÉ SOIT REFROIDIE PAR UNE VENTILATION ADÉQUATE.

N'OBSTRUEZ PAS LES OUVERTURES DE VENTILATION AVEC DES JOURNAUX, NAPPES, RIDEAUX, RIDEAUX, ETC. NE LAISSEZ AUCUN OBJET ENTRER DANS LES OUVERTURES DE VENTILATION.

LAISSEZ TOUJOURS 10 CM DE LIBRE À L'AVANT ET À L'ARRIÈRE DE L'APPAREIL POUR ASSURER UNE CIRCULATION D'AIR SUFFISANTE.

N'INSTALLEZ PAS CETTE UNITÉ À PROXIMITÉ D'UNE QUELCONQUE SOURCE DE CHALEUR TELLE QUE DES RADIATEURS OU AUTRES APPAREILS DÉGAGEANT DE LA CHALEUR.

NE PLACEZ PAS CETTE UNITÉ DANS DES ENVIRONNEMENTS SOUMIS À DE HAUTS NIVEAUX DE POUSSIÈRE, CHALEUR, HUMIDITÉ OU VIBRATIONS.

CETTE UNITÉ N'EST CONÇUE QUE POUR UNE UTILISATION EN INTÉRIEUR. NE L'UTILISEZ PAS EN EXTÉRIEUR.

PLACEZ L'UNITÉ SUR UNE BASE STABLE OU MONTEZ-LA DANS UN RACK STABLE.

N'UTILISEZ QUE LES OPTIONS ET ACCESSOIRES SPÉCIFIÉS PAR LE FABRICANT.

DÉBRANCHEZ CETTE UNITÉ PENDANT LES ORAGES OU SI ELLE DOIT RESTER INUTILISÉE DE FAÇON PROLONGÉE.

NE BRANCHEZ CETTE UNITÉ QU'À UNE PRISE SECTEUR AVEC MISE À LA TERRE.

LA FICHE SECTEUR OU DE L'APPAREIL SERT DE DISPOSITIF DE DÉCONNEXION, ET DOIT DONC RESTER FACILEMENT ACCESSIBLE

N'UTILISEZ L'APPAREIL QUE DANS DES CLIMATS TEMPÉRÉS

ATTENTION – RÉPARATIONS

Ce produit ne contient aucune pièce réparable par l'utilisateur. Confiez toute réparation à un service après-vente qualifié. N'effectuez aucune réparation (à moins d'être qualifié pour cela).

Ce produit se conforme à toutes les exigences essentielles et autres caractéristiques pertinentes décrites dans les directives suivantes : 2014/30/UE (EMC) et 2014/35/UE (LVD)

DÉCHETS D'ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES (DEEE)

Le marquage DEEE indique que ce produit ne doit pas être jeté avec les déchets domestiques ordinaires au terme de son cycle de vie. Cette réglementation a pour but de prévenir les préjudices éventuellement causés à l'environnement ou à la santé humaine.

Ce produit est développé et fabriqué avec des matériaux et composants de haute qualité qui peuvent être recyclés et/ou réutilisés. Veuillez rapporter ce produit à votre point de collecte ou au centre de recyclage local pour déchets électriques et électroniques. Cela assurera son recyclage de matière respectueuse pour l'environnement et contribuera à protéger l'environnement dans lequel nous vivons tous.

AVERTISSEMENT

Les symboles affichés sont des symboles internationalement reconnus avertissant des risques potentiels des produits électriques. L'éclair à tête de flèche dans un triangle équilatéral indique que l'unité contient des tensions dangereuses. Le point d'exclamation dans un triangle équilatéral indique que l'utilisateur doit se référer au mode d'emploi.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

Ces symboles indiquent qu'il n'y a aucune pièce réparable par l'utilisateur dans l'unité. N'ouvrez pas l'unité. N'essayez pas de réparer l'unité vous-même. Confiez toute réparation à du personnel qualifié. L'ouverture du châssis, quelle qu'en soit la raison, invalidera la garantie du fabricant. Ne laissez pas l'unité à l'humidité. Si du liquide est renversé sur l'unité, éteignez-la immédiatement et ramenez-la au revendeur pour révision. Débranchez l'unité durant les orages pour lui éviter des dommages.

Chapitre 1

Brochages et connecteurs

NORMES DE CONNEXION

Les connexions d'entrée et de sortie des équipements audio AUDAC sont faites conformément aux normes de câblage internationales des équipements audio professionnels.

Cinch (RCA) :

Pour les connexions asymétriques d'entrée ligne

Pointe : Signal Corps : Masse

Blanc : Gauche

Rouge : Droite

XLR :

Pour les connexions symétriques d'entrée ligne

Broche 1 : Masse

Broche 2 : Signal +

Broche 3 : Signal –

Pour les connexions symétriques de renvoi de signal

Broche 1 : Masse

Broche 2 : Signal +

Broche 3 : Signal –

Câblage du système

Le câblage du système doit être effectué en respectant les règles suivantes, pour garantir son bon fonctionnement en toutes circonstances.

1. Câble d'enceinte pour sorties amplifiées :

Minimum 2 x 1,5 mm²

Si la distance est supérieure à 15 m : 2 x 2,5 mm²

1. Sources musicales et sorties de zone :

Doivent être raccordées au moyen de câbles audio et de connecteurs de haute qualité.

Chapitre 2

Faces avant et arrière

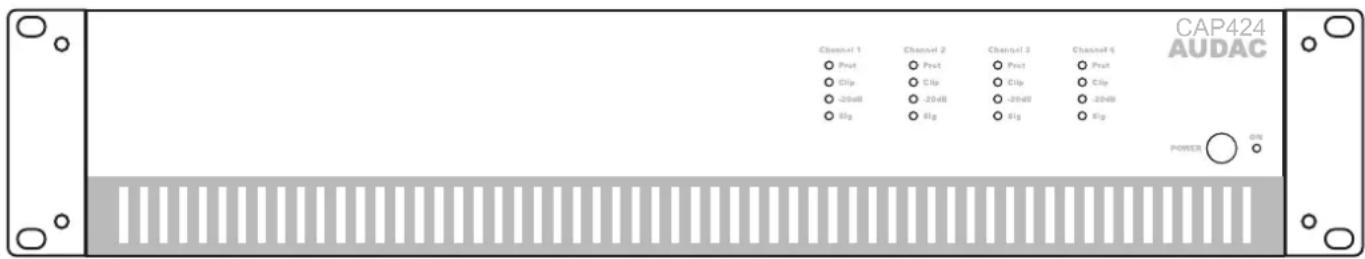

Présentation de la face avant

Description de la face avant

La face avant de la série CAP varie légèrement en fonction de la configuration des sorties et de la puissance nominale, mais sinon son agencement est globalement similaire pour tous les amplificateurs CAP.

Interrupteur d'alimentation

Un interrupteur d'alimentation permet d'allumer et d'éteindre l'amplificateur, la LED témoin bleue située près de l'interrupteur s'allumant quand l'appareil est sous tension.

LED témoins

Pour chaque canal, quatre LED témoignent du fonctionnement de l'amplificateur. La LED Sig verte s'allume si un signal est présent, tandis que la LED -20dB s'allume quand le niveau du signal entrant dépasse -20 dBu. La LED Clip s'allume quand le canal fonctionne au niveau maximal. Pour s'assurer du meilleur rapport signal/bruit, la LED Clip ne doit s'allumer que sur les pics de signal.

Une LED Clip qui s'allume fréquemment indique que l'amplificateur va saturer, et qu'un son « écrêté » (avec distorsion) sera produit en sortie. La LED Prot (Protection) s'allume en cas de surchauffe ou de détection d'une défaillance. Quand la LED Prot est allumée, aucun signal n'est envoyé aux sorties. Les LED Prot s'allument également pendant quelques secondes lors de la mise sous tension de l'amplificateur, et elles s'éteignent progressivement lorsqu'on éteint l'amplificateur.

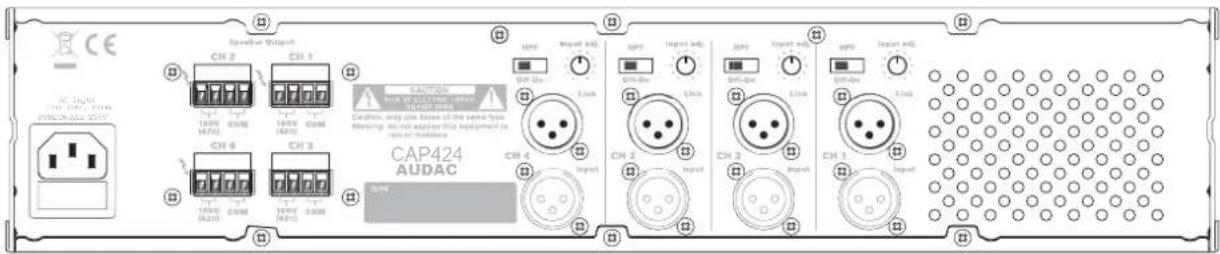

Présentation de la face arrière

Description de la face arrière

La face arrière de la série CAP varie légèrement en fonction de la configuration des sorties et de la puissance nominale, mais sinon son agencement est globalement similaire pour tous les amplificateurs CAP. Un connecteur d'entrée XLR avec un connecteur de sortie de renvoi XLR, un commutateur de filtre passe-haut, un potentiomètre de contrôle de gain et un connecteur de sortie à barrette sont disponibles pour chaque canal.

Entrée d'alimentation secteur avec fusible

L'alimentation secteur (CA 230 V/50 Hz) doit entrer par cette prise. La connexion se fait au moyen d'un câble d'alimentation IEC et bénéficie d'un fusible. Lors du remplacement du fusible, assurez-vous que la valeur du fusible de rechange correspond à celle du fusible d'origine (CAP224 : T4AL/250 V – CAP248 : T6,3 AH/250 V – CAP424 : T6,3 AH/250 V – CAP448 : T12 AH/250 V).

Commutateur de filtre passe-haut (HPF)

Ce commutateur permet d'activer et de désactiver le filtre passe-haut (HPF pour High Pass Filter) intégré. Lorsque le filtre est activé, les fréquences inférieures à 400 Hz sont supprimées.

Cela peut être utile pour éliminer les ronflements et bruits de basse fréquence causés par des équipements externes et pour protéger les enceintes de dommages causés par des transitoires de basse fréquence excessifs.

Potentiomètre de contrôle de gain (Input adj.)

Chaque canal est équipé d'un bouton de commande de gain permettant de régler individuellement son niveau.

Connexions pour enceintes (Speaker Output)

Les connexions de sortie pour enceintes se font sur des barrettes à 4 broches, ce qui permet de connecter des enceintes à haute impédance (100 V) aux sorties de l'amplificateur.

Connexions d'entrée (Input et Link)

Les connexions d'entrée de l'amplificateur se font sur des connecteurs XLR symétriques. Chaque canal possède un connecteur d'entrée XLR (Input) et un connecteur de sortie de renvoi XLR (Link). Le signal de la source, du préamplificateur ou du mélangeur doit être adressé aux connexions d'entrée XLR. Et avec les connecteurs de sortie de renvoi, le signal peut être transféré à plusieurs amplificateurs.

Chapitre 3

Raccordement de l'amplificateur

REMARQUE

Assurez-vous que l'alimentation est coupée avant d'apporter une quelconque modification aux connexions de l'amplificateur.

Connexions d'entrée

Les connexions d'entrée de l'amplificateur se font au moyen de connecteurs XLR symétriques. Chaque canal possède un connecteur d'entrée XLR et un connecteur de sortie de renvoi XLR.

Le signal de la source, du préamplificateur ou du mélangeur doit être adressé aux connexions d'entrée XLR (Input). Et avec les connecteurs de sortie de renvoi (Link), le signal peut être transféré à plusieurs amplificateurs.

HPF Off-On Input adj. Link CH 1 Input

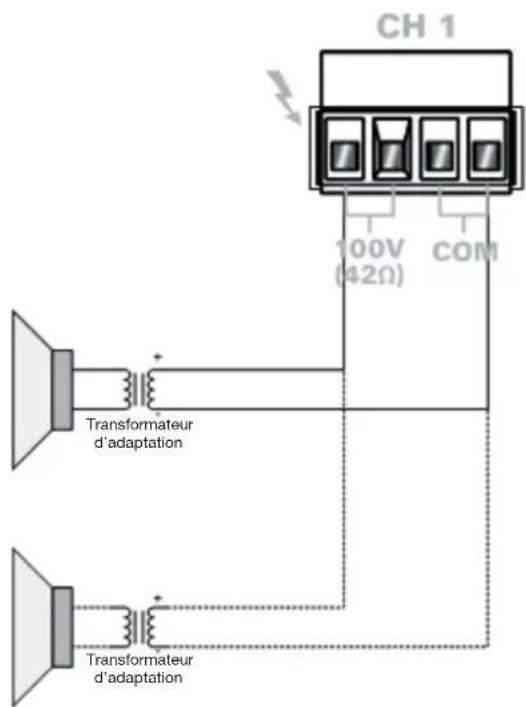

Connexions de sortie

Les connexions de sortie pour enceintes se font sur des barrettes à 4 broches, ce qui permet de connecter des enceintes à haute impédance (100 V) aux sorties de l'amplificateur.

Le tableau ci-dessous donne la tension de sortie, l'impédance et la puissance maximale pour chaque amplificateur.

	Tension de sortie	Impédance Alimentation électrique
CAP224	100 volts	42 ohms
CAP248	100 volts	21 ohms
CAP424	100 volts	42 ohms
CAP448	100 volts	21 ohms

Les enceintes 100 volts peuvent être connectées en parallèle sur les sorties de l'amplificateur tant que la charge/impédance maximale n'est pas dépassée. Le nombre d'enceintes pouvant être ainsi connectées dépend de la puissance/impédance de chaque enceinte connectée.

CH 1 100V (42Ω) COM Transformateur d'adaptation Transformateur d'adaptation

Chapitre 4

Informations supplémentaires

Caractéristiques techniques

Puissance de sortie CAP224 2 x 240 watts

(1 kHz, DHT 1 %) CAP248 2 x 480 watts

CAP424 4 x 240 watts

CAP448 4 x 480 watts

Réponse en fréquence 50 Hz - 18 kHz

Rapport signal/bruit > 90 dB

Distorsion harmonique totale + bruit < 0,3 %

Réjection de mode commun 70 dB

Diaphonie > 70 dB

Entrées Type Ligne symétrique

Connecteurs Entrée XLR femelle

Sortie de renvoi XLR mâle

Impédance 10 kohms

Sensibilité

1 V RMS

Sortie Type

Connecteurs Barrette à 4 broches \~ 5,08 mm

Impédance CAP224/424 42 ohms

CAP248/448

Sortie pour enceintes 100 V

21 ohms

Commandes

Commutateur de filtre passe-haut (400 Hz)

Gain

Voyants Alimentation (ON)

Prot (protection)

Clip (écrêtage)

-20 dB

Sig (signal)

Protection Court-circuit CC

Surchauffe

Surcharge

Limiteur

Système de refroidissement Ventilateur contrôlé par la température

Technologie des amplificateurs Classe D

Alimentation électrique Type À découpage

Plage CA 230 V/50 Hz

Consommation électrique Au repos CAP224/248 50 watts

CAP424/448 89 watts

1/8 de la puissance nominale

CAP224	115 watts
CAP248	187 watts
CAP424	218 watts
CAP448	440 watts

1/3 de la puissance nominale

CAP224	221 watts
CAP248	400 watts
CAP424	435 watts
CAP448	870 watts

Poids CAP224 7,2 kg

CAP248 7,5 kg

CAP424 8,35 kg

CAP448 8,85 kg

Notes
