Type de produit	Hotte de cuisine encastrable
Marque	Samsung
Modèle	HB6247SW / HB6247SX
Puissance d'aspiration	470 m³/h
Tension	220-240 V ~ 50 Hz
Absorption moteur	1 x 230 W
Diamètre sortie d'air	150 mm
Éclairage	2 lampes halogènes de 20 W chacune
Type d'installation	Encastrable sous meuble, version aspirante ou filtrante
Commandes	Curseur avec interrupteur lumière et 3 vitesses
Filtres	Filtres anti-graisse lavables (tous les 2 mois) + filtre à charbon actif (remplacement tous les 4 mois)
Distance minimale de sécurité	65 cm entre la surface de cuisson et la partie la plus basse de la hotte
Classe électrique	Classe II (double isolation, pas de fil de terre)
Puissance fusible recommandée	3 A
Matériau des panneaux	Aluminium
Type de tiroir	Télescopique
Entretien extérieur	Chiffon imbibé d'alcool dénaturé ou détergent neutre non abrasif
Remplacement des lampes	Halogènes de même type, retirer le verre en faisant levier

FOIRE AUX QUESTIONS - HB6247SW SAMSUNG

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 65 cm entre la surface de support des récipients et la partie la plus basse de la hotte.

Comment nettoyer les filtres anti-graisse ?

Les filtres anti-graisse doivent être lavés tous les 2 mois au lave-vaisselle ou à la main. Un lavage régulier évite les risques d'incendie.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est ni lavable ni régénérable. Il doit être remplacé tous les 4 mois environ, selon l'utilisation.

Comment remplacer une ampoule halogène ?

Retirez le verre en faisant levier dans les fentes prévues, puis remplacez l'ampoule par une de même type (20 W). Ne touchez pas l'ampoule avec les mains nues.

Puis-je utiliser la hotte en version recyclage sans conduit extérieur ?

Oui, la hotte peut fonctionner en version filtrante. Il faut alors installer des filtres à charbon actif (vendus séparément) et l'air est renvoyé dans la pièce.

Comment brancher électriquement la hotte ?

La hotte est de classe II, donc pas de fil de terre. Branchez le fil marron (L) au phase et le fil bleu (N) au neutre. Utilisez une prise avec fusible 3 A.

Que faire si le câble d'alimentation est endommagé ?

Il doit être remplacé par un câble spécial fourni par le fabricant ou son service après-vente. Ne pas utiliser la hotte avec un câble abîmé.

Puis-je flamber sous la hotte ?

Non, il est strictement interdit de flamber sous la hotte. Les flammes libres sont dangereuses pour les filtres et peuvent provoquer un incendie.

Quelle est la puissance d'aspiration de la hotte ?

La puissance d'aspiration maximale est de 470 m³/h.

Comment utiliser les commandes ?

Les commandes sont à curseur : A pour la lumière (A1 Off, A2 On), B pour la vitesse (B1 Off, B2 1ère, B3 2ème, B4 3ème vitesse). Il est conseillé de démarrer la hotte quelques minutes avant la cuisson et de la laisser tourner 15 min après.

MODE D'EMPLOI HB6247SW SAMSUNG

Spécifi cations techniques

HOTTE DE CUISINE

HB6247SW

HB6247SX

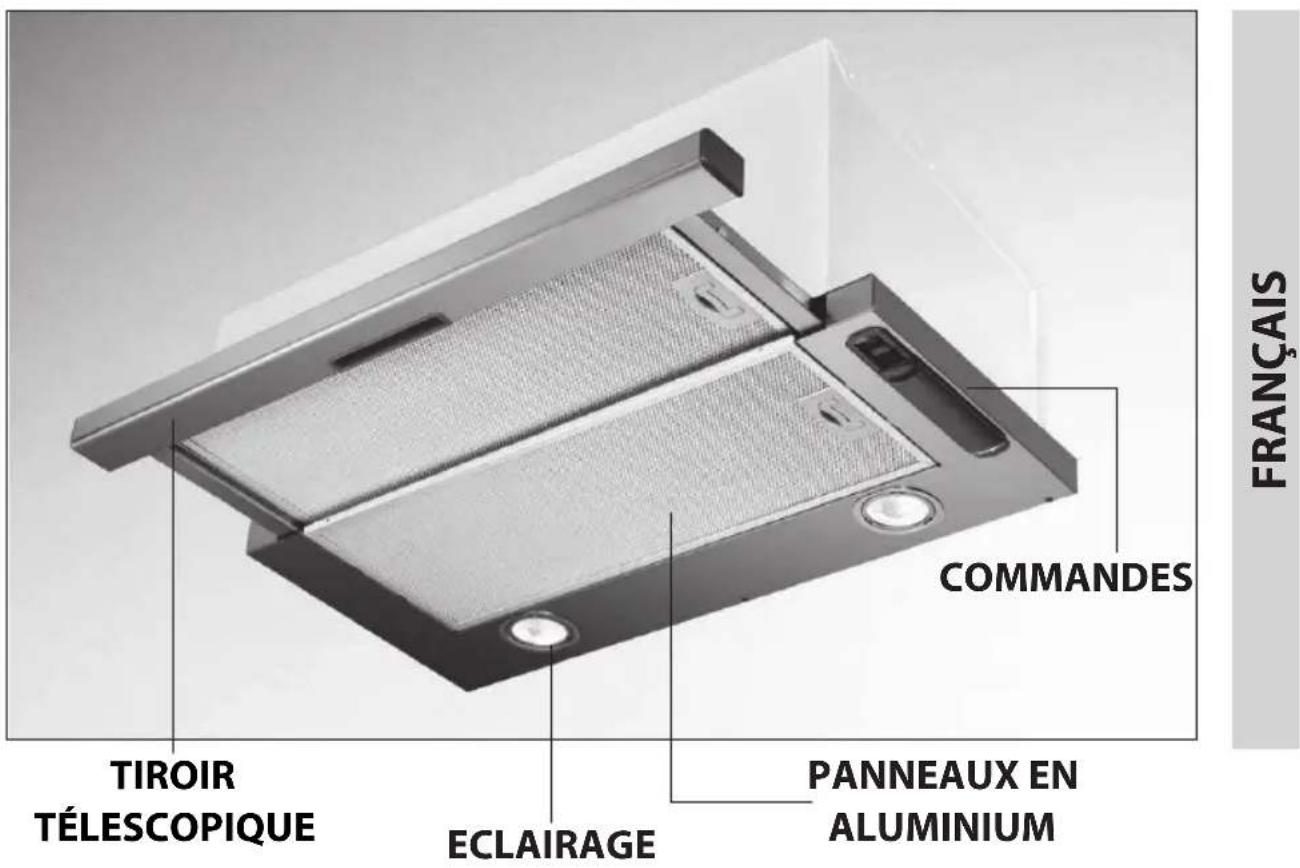

TIROIR TÉLESCOPIQUE ECLAIRAGE COMMANDES PANNEAUX EN ALUMINIUM FRANÇAIS

HB6247SW - HB6247SX

Puissance d'aspiration (m3/h) : 470

Tension : 220-240V \~ 50Hz

Moteur absorption : 1x230W

Diamètre sortie air (mm) : 150

Lampes : 2x20W

GÉNERALITÉS

Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations. L'appareil a été conçu pour être utilisé dans le modèle aspirant (évacuation de l'air à l'extérieur), fi Itrant (retour de l'air à l'intérieur) ou doté d'un moteur externe.

CONSEILS POUR LA SÉCURITÉ

1. Attention, lorsque dans la même pièce vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez créer un problème "d'inversion de fl ux". Dans ce cas la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10 ^-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local.

Pour l'évacuation vers l'extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique :

• lire les données reportées sur la plaquette d'identifi cation (appliquée à l'intérieur de la hotte) pour vérifi er si le voltage et la puissance correspondent à ceux du réseau. Contrôler aussi si la prise est adaptée. En cas de doutes, contacter un électricien qualifié.
• Si le câble d'alimentation est abîmé, il faut le remplacer par un autre câble ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.
• Raccorder le dispositif au secteur à l'aide d'une prise avec fusible 3A ou aux deux fils du diphasé protégés par un fusible 3A.

2. Attention!

Dans certaines circonstances les électroménagers peuvent être dangereux.

A) N'essayez pas de contrôler l'état des fi Itres quand la hotte est en marche.
B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation prolongée de l'éclairage.
C) Il est absolument interdit de fl amber sous la hotte.
D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendie.
E) Surveillez constamment les fritures pour éviter que l'huile surchauff ée prenne feu.
F) Avant de procéder à toute opération d'entretien, coupez l'alimentation électrique de la hotte.
G) Cet appareil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance.
H) Veillez à ce que les enfants ne jouent pas avec l'appareil.
I) Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la pièce doit être correctement ventilée.
L) Si le nettoyage n'est pas réalisé conformément aux

instructions, un incendie peut se déclarer.

Cet appareil est marqué conformément à la Directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE). Assurez-vous que cet appareil soit mis au rebus selon la réglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l'environnement et la santé.

Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet appareil ne doit pas être traité comme un déchet domestique mais faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des appareils électriques et électroniques. Conformez-vous aux réglementations locales sur la collecte et l'élimination des déchets. Pour tout autre renseignement sur le traitement, la récupération et le recyclage de cet appareil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez acheté votre appareil.

INSTRUCTIONS POUR L'INSTALLATION

Le montage et le branchement électrique doivent être eff ectués par un personnel spécialisé.

- Connexion électrique

L'appareil est construit en classe II, pour cela aucun cable ne doit être connecté avec la prise terre.

La prise doit être accessible après l'installation de l'appareil.

Si l'appareil est équipé d'un cordon dépourvu de fi che, un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, dimensionné à la charge et conforme aux réglementations applicables en la matière, doit être intercalé entre le secteur et l'appareil.

La connection avec le réseau électrique doit être exécutée comme suit:

MARRON = L ligne

BLEU = N neutre

- La distance minimum entre la surface de support des récipients de cuisson sur le dispositif de cuisson et la partie la plus basse de la hotte pour cuisine doit être de 65 cm au moins.

S'il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie superieure doit être à l'extérieur de celle inférieure.

Ne pas relier le tuyau d'échappement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie différente de celle électrique.

En vue d'une manœuvrabilité de l'appareil plus facile, avant d'exécuter les opérations de montage, déconnecter le fi ltre/les fi Itres anti-graisse (Fig.5).

S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.

- Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifi ce de sortie de l'air. L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

- Installation

Pour eff ectuer correctement l'installation de la hotte suivez les instructions suivantes :

1. Montage de la hotte dans la partie inférieure du panneau
2. Choix de la version (à évacuation au recyclage)

- Montage de la hotte dans la partie inférieure du panneau

Ce genre d'appareil doit être encastré à un panneau ou à un support. Pour le fixation utiliser les 4 vis A adaptées au type de meuble, perçant les trous selon le schéma (Fig.1)

Pour un montage correcte, aligner la partie avant de la hotte à la porte du panneau et régler l'entretoise Len

- Version aspirante

Avec ce genre d'installation l'appareil évacue les vapeurs à l'extérieur à travers une paroi périmètrale ou unecanalisation déjà existente. Il est donc nécessaire de seprocurer un tube mural télescopique, du type prévu parles normes en vigueur non infl ammable de et reliez-le à la bride B fournie (Fig.3).

- Version fi Itrante

Pour transformer une hotte d'une version à évacuation à une version recyclage, demander à votre vendeur les fi Itres au charbon actif.

Les fi Itres doivent être appliqués au groupe positionné à l'intérieur de la hotte en les mettant au centre et en les faisant tourner à 90° degrés jusqu'au clic de l'arrêt (Fig.6). Pour effectuer cette opération en lever la filtres anti-graisse G (Fig.5). L'air est remis dans la pièce à

travers un tube de connexion passant à travers le meuble et relié à l'anneau de raccord B (Fig.4)

EMPLOI ET ENTRETIEN

• Il est conseillé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseillé de l'arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l'air vicié.
  Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du fi ltre anti-graisse et du fi ltre à charbon actif.
• Le filtre anti-graisse a pour rôle de retenir les particules grasses en suspension dans l'air. Il peut donc se boucher plus ou moins rapidement selon la fréquence d'utilisation de la hotte.
• Pour prévenir tout risque d'incendie, il faut laver les fi Itres anti-graisse au moins tous les 2 mois, ces derniers son lavables même au lave-vaisselle.
• Après plusieurs lavages, ils peuvent changer de couleur. Ceci ne donne pas droit à réclamation ni droit, par conséquent, à leur remplacement.
  Le non-respect des consignes de remplacement et de lavage peut entraîner un risque d'incendie des fi ltres anti-graisse.
• Les filtres à charbon actif servent à filtrer l'air qui est ensuite renvoyé dans la pièce. Les fi Itres ne sont ni lavables ni régénérables, il faut par conséquent les changer au moins tous les quatre mois. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine pratiquée et de la régularité du nettoyage du fi Itre anti-graisse.
• Nettoyez fréquemment la hotte, à l'intérieur et à l'extérieur, à l'aide d'un chiff on imbibé d'alcool dénaturé ou de détergents liquides neutres non abrasifs.
• N'utiliser l'éclairage de la hotte que pendant la cuisson, ce dernier n'est en effet et pas conçu pour un éclairage général

prolongé de la pièce. Une utilisation prolongée de l'éclairage diminue considérablement la durée de vie moyenne des lampes.

- Remplacement des lampes halogènes (Fig. 7).

Pour changer les lampes halogènes B retirez le verre C en faisant levier dans les fentes prévues.

Remplacez-les par des lampes de même type.

Attention : ne touchez pas aux lampes mains nues.

- Mandos: (Fig.8) Slider Le symbole sont le suivant:

A = Interrupteur lumière

A1 = bouton Off

A2 = bouton On

B = Contrôle de vitesse

B1 = bouton Off

B2 = bouton PREMIERE VITESSE

B3 = bouton SECONDE VITESSE

B4 = bouton TROISIEME VITESSE

NOUS DECLINOS TOUTE RESPONSABILITÉ POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIONS.
