MODE D'EMPLOI ILO60DCX ILVE

Merci et sincères félicitations pour le choix que vous avez fait.

Ce nouveau produit, conçu avec soin et fabriqué avec des matiers de toute première qualité, a été soigneusement testé pour satisfaire toutes vos exigences d'une cuisson parfaite.

Nous vous prions de bien vous vouloir lire et suivre des simples instructions, que vous permettront d'atteindre d'excellents résultats dès la première utilisation.

IL COSTRUTTORE

LE CONSTRUCTEUR

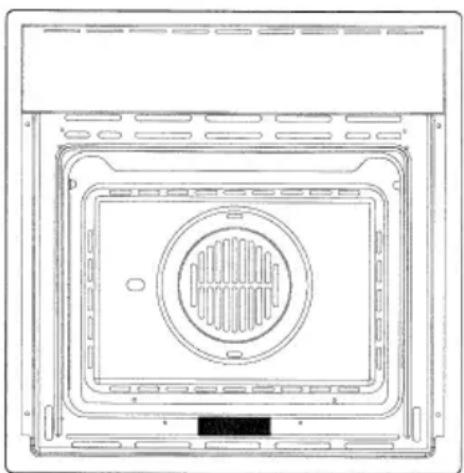

"Il est possible d'accéder à la plaque des caractéristiques du four même lorsque l'appareil est installé. Cette plaque, que l'on voit en ouvrant la porte, présente toutes les données d'identification de l'appareil qu'il est nécessaire de citer pour toute demande de pièces de rechange".

IT		GB		FR
INDICE		CONTENTS		INDEX
Primo utilizzo	pag.	First use	pag.	Première utilisation	pag.
Pannelli autopulenti	6	Self-cleaning panel	6	Panneaux autonettoyants	6
Rispetto dell'ambiente		Respect for the environment		Respectdé l environnement
Frontale comandi	8	Control panel	8	Panneau de commande	8
Istruzioni di funzionamento:		Instructions for use:		Instructions pour le fonctionnement:
- cottura con la funzione “convenzione”		- conventional cooking		- cuisson conventionnelle
- cottura con la funzione “ventilato”	10	- fan cooking	10	- cuisson ventilée	10
- cottura alla griglia	11	- grill cooking	11	- cuisson au gril	11
Termostato 12		Thermostat	12	Thermostat	12
Temporizzatore	12	Cooking timer	12	Temporisateur	12
Timer elettronico	14	Electronic timer	14	Temporisateur electronique	14
Sostituzione lampada	16	Light replacement	16	Remplacement de la lampe	16
Smontaggio della porta del forno	1	Removing the oven door	1	Demontagede la porte du four	1

PER L'INSTALLATORE INSTALLATION POUR L'INSTALLATEUR INSTRUCTIONS

Incasso del forno	18	Flush fitting	18	Encastrement du four	18
Allacciamento elettrico	20	Electrical connections	20	Branchement electrique	20

QUESTO PRODOTTO È STATO CONCEPITO PER UN IMPIEGO DI TIPO DOMESTICO. IL COSTRUTTORE DECLINA OGNI RESPONSABILITÀ NEL CASO DI EVENTUALI DANNI A COSE O PERSONE DERIVANTI DA UNA NON CORRETTA INSTALLAZIONE O DA USO IMPROPRIO, ERRONEO OD ASSURDO.L'APPARECCHIO NON DEVE ESSERE USATO DA PERSONE (COMPRESI BAMBINI) CON RIDOTTE CAPACITA FISICHE, SENSORIALI O MENTALI, O DA PERSONE CHE MANCANO DELL'ESPERIENZA E DELLE CONOSCENZE NECESSARIE SE NON SOTTO LA SUPERVISIONE O DIETRO ISTRUZIONI SULL'USO DELL'APPARECCHIO DA PARTE DI UNA PERSONA RESPONSABILE PER LA LORO SICUREZZA. I BAMBINI DEVONO ESSERE CONTROLLAI PER ASSICURARI SI CHE NON GIOCHINO CON L'APPARECCHIO.

LA PULIZIA E LA MANUTENZIONE NON DEVONO ESSERE EFFETUATE DAI BAMBINI SENZA SUPERVISIONE. VIETATO APPORRE CARIJA STAGNOLA, PENTOLE O SIMILI A CONTATTO CON LA BASE INTERNA DEL FORNO PER CUCINARE. L'AZIONE DEL RISCALDAMENTO DELLA RESISTENZA INTERIORE PROVOCA IL SURRISCALDAMENTO DELLA PARTE BASSA DEL FORNO PROVOCANDONE IL DANNEGGIAMENTO E ADDIRITTURA GRAVI CONSEGUENZE (RISCHIO DI INCENDIO) ANCHESUL MOBILE DI SUPPORTO DEL FORNO.

PREMIERE UTILISATION

Le four doit être nettoyé à fond à l'eau et au savon, puis rincé méticuleusement. Pour enlever les cadres latéraux dans les fours à parois lisses, procéder comme indiqué sur la figure.

Il convient de n'insérer la nourriture que lorsque le four a atteint la température préétablie, c'est-à-dire quand s'éteint le voyant lumineux.

Evitez les matériaux rêches, abrasifs, ou les racloirs métalliques tranchants pour nettoyer la porte en verre du four car ils peuvent rayer la surface et faire voler le verre en éclats.

Importante:

N'utilisez pas de jet de vapeur pour nettoyer l'appareil.

A titre de précaution, avant d'effectuer toute opération de nettoyage du four quelle qu'elle soit, débrancher toujours la fiche de la prise de courant ou couper la ligne d'alimentation de l'appareil. Veiller à ne pas utiliser de substances acides ou alcalines (jus de citron, vinaigre, sel, tomate, etc.). Ne pas utiliser de produits à base de chlore, acides ou abrasifs, surtout pour le nettoyage des parois peintes.

IT GB FR PANNELLI SELF-CLEANING PANNEAUX AUTOPULENTI CATALYTIC AUTONETTOYANTS CATALICI PANELS CATALYTIQUES

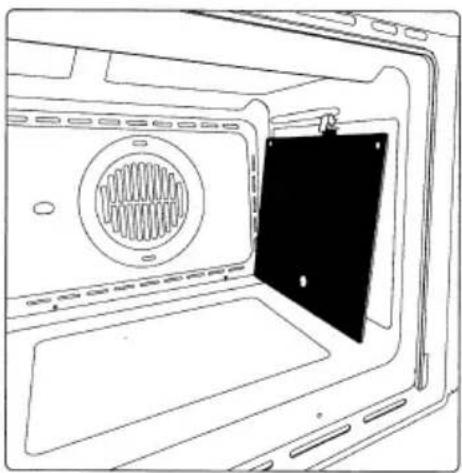

Nos fours à parois lisses peuvent être munis, à l'intérieur, de panneaux auto-nettoyants qui recouvrent les parois.

Devant être accrochés sur les parois, avant les châssis latéraux, ces panneaux spéciaux sont recouverts d'un émail spécial catalytique microporeux qui provoque l'oxydation et l'évaporation graduelles des éclaboussures d'huile et de graisse qui sont ainsi éliminées pendant les cuissons à plus de 200° C.

Si le four n'est pas propre après la cuisson d'aliments très gras, le faire fonctionner à vide à la température maximum pendant 60 minutes maximum.

Les panneaux autonettoyants ne doivent être ni lavés, ni nettoyés avec des produits abrasifs ou des produits contenant des acides ou des alcalis.

La documentation de cet appareil est imprimée sur du papier blanchi, sans chlore ou sur du papier recyclé, de façon à contribuer à la sauvegarde de l'environnement.

Les emballages sont conçus pour ne pas nuire à l'environnement; ils peuvent être récupérés ou recyclés, car il s'agit de produits écologiques.

Le fait de recycler l'emballage permet de consommer moins de matières premières et de réduire le volume des déchets industriels et domestiques.

SYMBOLES DES FONCTIONS SUR LE COMMUTATEUR

Lampe du four (reste al-lumée pendant la marche).

Résistance inférieure. Régulation du thermostat de 50° C à MAX.

Résistance inférieure et supérieure. Réglage du thermostat de 50° C à MAX.

Résistance supérieure, inférieure avec ventilateur. Réglage du thermostat de 50°C à MAX.

Résistance circulaire avec ventilateur. Réglage du thermostat de 50° C à MAX.

Ventilateur pour décongé- lation. Réglage du thermo- stat à 0° C.

Résistance inférieure avec ventilateur. Réglage du thermostat de 50°C à MAX.

Double résistance supérieure avec ventilateur (grill à grande surface). Réglage du thermostat de 50° à 200°C.

Double résistance supérieure (grill à grande surface). Réglage du thermostat de 50° à 200°C.

Résistance supérieure avec ventilateur. Réglage du thermostat de 50° à 200°C.

IT

GB

FR

Résistance supérieure (grill à grande surface et puissance réduite). Réglage du thermostat de 50° à 200°C.

Résistance inférieure + Résistance circulaire avec ventilateur. Réglage du thermostat de 50° C à MAX.

ATTENTION : Les parties accessibles peuvent devenir très chaudes durant l'emploi. Ne laissez pas les enfants s'approcher du four.

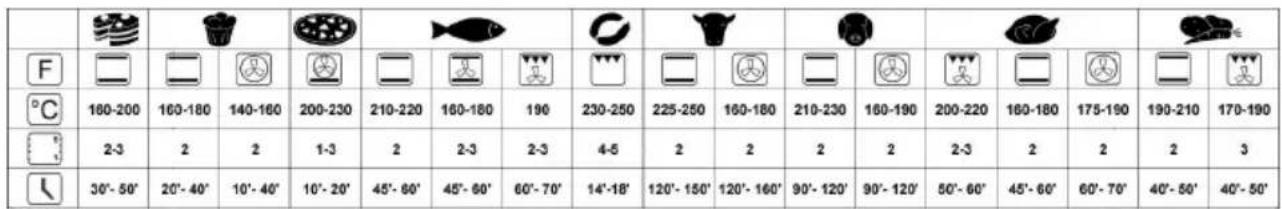

Tableau INDICATIF pour les positions des aliments suivant les températures et les temps de cuisson.

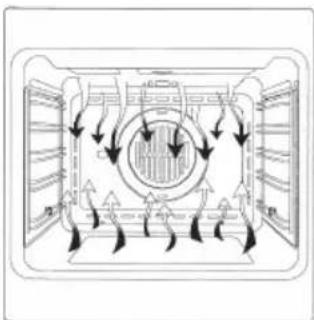

Système classique utilisant la chaleur supérieure et inférieure, indiqué pour la cuisson d'un seul plat.

Il convient de n'insérer la nourriture que lorsque le four a atteint la température préétablie, c'est-à-dire quand s'éteint le voyant lumineux.

Si, vers la fin de la cuisson, il est nécessaire d'augmenter la température inférieure ou supérieure, il faut placer le commutateur dans la position adéquate. On conseille d'ouvrir le moins possible la porte du four au cours de la cuisson.

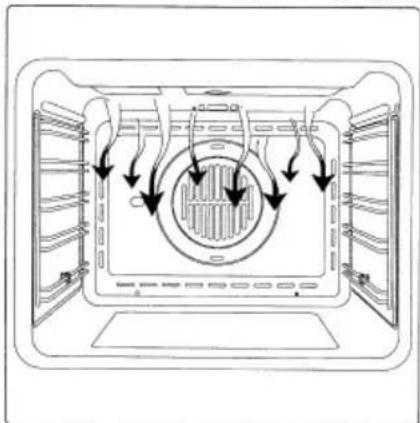

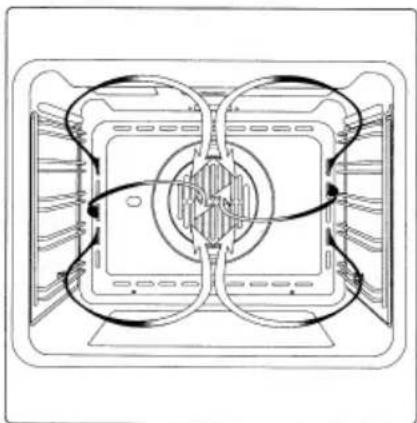

Avec ce type de cuisson, un ventilateur placé dans la partie postérieure fait circuler l'air chaud à l'intérieur du four, en le répartissant uniformément. La cuisson se fait plus rapidement que par rapport à la cuisson conventionnelle. Le système se prête bien à la cuisson sur plusieurs étages et également d'aliments de différents types (poisson, viande, etc.)

SCONGELAMENTO

En sélectionnant une des fonctions de cuisson ventilée et en réglant le thermostat sur zéro, le ventilateur fera circuler de l'air froid à l'intérieur du four, en provoquant de cette manière une décongélation rapide des aliments congelés.

Le préchauffage n'est pas nécessaire; il est toutefois préférable d'y recourir pour la pâtisserie.

Type de cuisson pour griller ou dorer les aliments.

Certains fours peuvent être munis d'Un moteur de piques et d'une broche pour la cuisson en rôtissoire.

La grille portant l'Éaliment à cuire doit être insérée à la 1e ou 2e position du dessus. Préchauffer pendant 5Ê.

Tourner le bouton du thermostat sur une température comprise entre 50° et 200°.

(si compris dans la fourniture) Le ventilateur est placé sur la partie supérieure du four et crée une circulation d'air de refroidissement à l'inté- rieur du meuble et à travers la porte du four lui-même.

Il se met en marche quand la partie externe du four atteint environ 60°C.

En allumant le four et en programmant le thermostat sur 200°C, le ventilateur se met en marche après 10 minutes environ.

L'extinction du ventilateur se fait quand la partie externe du four descend sous 60°C.

Après une utilisation du four à 200°C, le ventilateur sÉteint après environ 30 minutes.

	IT	GB	FR
	TERMOSTATODispositivo che permette di regolare la temperatura di cottura più idonea ai cibi cuocere e può essere regolato da 50° a 250°C.	THERMOSTATUse the thermostat to set the cooking temperature you need. The thermostat can be adjusted from 50° to 250°C.	THERMOSTATDispositif permettant de régler la température de cuisson la plus indiquée pour les aliments et pouvant être réglé de 50° à 250°C.
	REGOLATORE ENERGIA0-11	0-11 HEAT REGULATOR	REGULATEURD'ENERGIE 0-11
	COMMUTATORE 0-6Dispositivi per la regola-zione della potenza delle piastre elettriche in ghisa o vetro ceramica. Aumentando progressivamente da 0-6 oppure da 0-11 aumenta l'e-rogazione di calore.	0-6 SELECTORUse these to adjust the heat in the cast iron or glass-ceramic plates. Increase the setting from 0 to 6 or from 0 to 11 to raise the temperature.	COMMUTATEUR 0-6Dispositifs pour le réglage de la puissance des plaques électriques en fonte ou en vitrocéramique. En augmentant progressivement de 0-6 ou de 0-11, la fourniture de chaleur s'élève.
	CONTAMINUTISegnalatore acustico da 0-60 minuti. Si deve ruotare la manopola in senso orario fino alla posizione massima per poi riportarla al tempo desiderato.	ALARM TIMERYou can set this timer to sound a buzzer after 0 to 60 minutes of cooking. First turn the knob fully clockwise, then turn it back to the desired alarm time.	MINUTEURSignaleur acoustique de 0-60 minutes. Tourner le bouton dans le sens des aiguilles d'une montre jusqu'à la position maximum, puis le remettre sur le temps désiré.
	TEMPORIZZATOREImpostare la manopola del commutatore e del termo-stato nella posizione e tem-peratura desiderata.Per cotture a tempo definito ruotare la manopola a destra posizionandola nel tempo prestabilito. Si deve ruotare la manopola in senso orario fino alla posizione massima per poi riportarla al tempo desiderato. In seguito, un segnale acustico segnalerà che il tempo è trascorso e il forno cessa di funzionare.Per cottura a tempo indefi-nito ruotare la manopola a sinistra portandola in corrispondenza del simbolo 🚗.	COOKING TIMERFirst, turn the cooking selector to the required cooking function, and the thermostat to the desired cooking temperature.Then, to set end of cooking time, turn the cooking timer to the right and to the desired time. First turn the knob fully clockwise, then turn it back to the desired alarm time. A buzzer sounds at the end of the timed cooking period, and the oven switches itself off.To set only the start of cooking, turn the cooking timer to the left to the √ symbol.	TEMPORISATEURRégler le bouton du com-mutateur et du thermostat sur la position et sur la température désirées.Pour les cuissons à temps défini, tourner le bouton vers la droite en le réglant sur la durée préétablie.Tourner le bouton dans le sens des aiguilles d'une montre jusqu'à la position maximum, puis le remettre sur le temps désiré.Ensuite, un signal sonore indique que le temps prévu s'est écoulé et le four cesse de fonctionner.Pour la cuisson à temps in-défini, tourner le bouton vers la gauche en le mettant au niveau du symbole 🚗.

IT

GB

FR

FINE COTTURA ANALOGICO

PROGRAMMING END OF COOKING TIME WITH THE ANALOGUE TIMER

FIN DE CUISSON ANALOGIQUE

Réglage de l'horloge

Appuyer le petit bouton et le tourner dans le sens inverse deseiguilles d'une montre. Républe bouton du compteur et du thermostat sur le position et sur la température désirées. Pour les cuissons à temps défini, therner le bouton dans le sens inverse des aiguilles d'une montre jusqu'au temps désiré. Ensuite, aven signal sonore indique que le temps prévu s'est écoulé et le four cesse de fonctionner. Pour interromfpre le signal sonore, tourner dans le sens inverse à celui des aiguilles d'une montre jusqu'à la position. Pour la cuisson à temps défini, le bouton doit rester sur la position Manuel.

Per cottura a tempindefi-cooking, leave the nito la manopola deve the manual position.

Pour les cuissons à temps défini, appuyer sur la touche de durée cuisson

et, à l'aide des touches +/-, régler le temps nécessaire à la cuisson.

Appuyer sur la touche de fin de cuisson Stop et régler l'heure où l'on veut que le four s'arrête.

A la fin du programme, le symbole AUTO clignote et le signal sonore qui retentit alors doit être interrompu en appuyant sur n'importe quelle touche.

CONTAMINUTI

Appuyer sur la touche du minuteur et sélectionner le temps de cuisson désiré avec la touche +/-. Le temps préétabli étant écoulé, le signal sonore qui retentit alors peut être interrompu en appuyant sur n'importe quelle touche.

Il y a erreur de programmation si l'heure indiquée par l'horloge est comprise entre l'heure de début et l'heure de fin de cuisson. L'erreur est indiquée par un signal sonore et par le clignotement du symbole AUTO. L'erreur de programmation peut être corrigée en modifiant la durée ou le temps de cuisson.

Un programme peut être annulé en appuyant sur le bouton de fonctionnement manuel.

IT

GB

FR

La lampe du four doit répondre à des caractéristiques bien précises :

a) structure adaptée à de hautes températures (jusqu'à 300 degrés)
b) alimentation: voir valeur V/Hz indiquée sur la plaquette d'identification.
c) puissance 25 W.
d) raccord de type E14

Avant de continuer, débrancher l'appareil de la ligne d'alimentation pour éviter le risque d'électrocutions.

• pour éviter tout endommagement, placer dans le four un essuie de vaisselle,

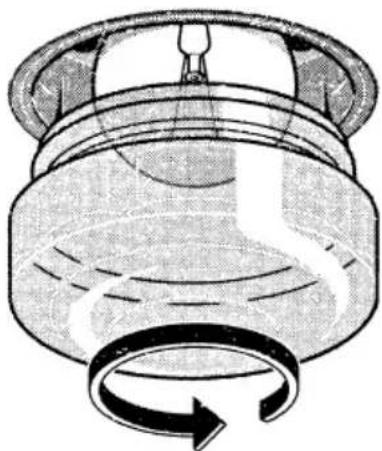

• dévisser la protection en verre de la lampe,
• dévisser la lampe uséeet la remplacer par une nou- velle,
• remonter la protection en verre et enlever l'essuie de vaisselle,
• brancher à nouveau l'appareil au réseau d'alimentation

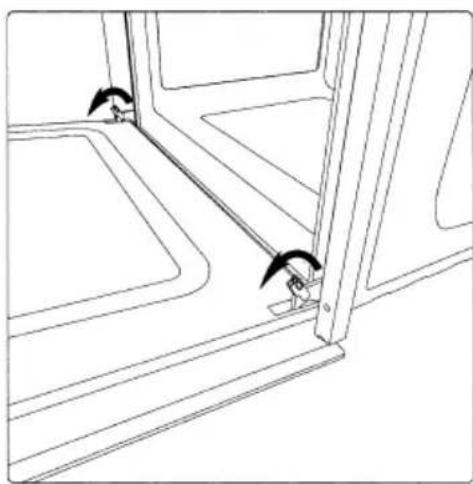

Le démontage de la porte du four peut être effectué facilement de la manière suivante :

• ouvrir complètement la porte;
• lever les deux manettes indiquées sur la fig.;
• refermer la porte sur le premier cran d'arrêt déterminé par les deux manettes soulevées au préalable;
• lever la porte vers le haut et vers l'extérieur du four pour l'ôter de son siège;

Pour remonter la porte, insérer les charnières dans les logements prévus à cet effet, puis remettre les deux manettes en position de fermeture.

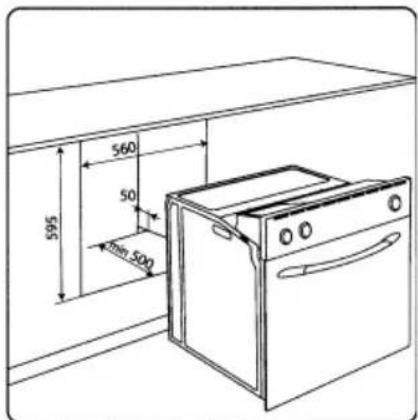

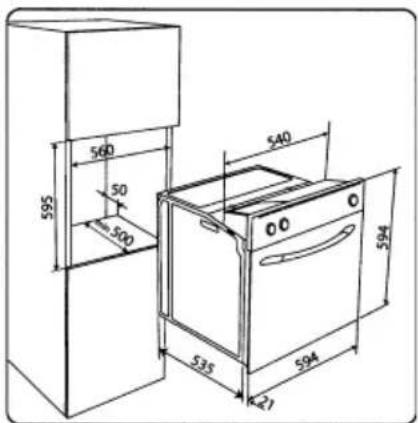

Encastrement du four

Le four peut être installé sous un plan de cuisson ou dans une colonne. Les dimensions de l'encastrement doivent correspondre à celles qui sont indiquées sur la figure.

Le matériau avec lequel le meuble est réalisé doit être en mesure de résister à la chaleur. Le four doit être centré par rapport aux parois du meuble et fixé avec les vis et les douilles fournies à cet effet.

Introduisez les douilles fournies dans les trous de la façade.

Fixez les douilles au meuble avec les quatre vis fournies en veillant à ne pas trop forcer sous peine de casser les douilles.

595 560 50 500 540 594 535 594 21

595 560 50 250.500

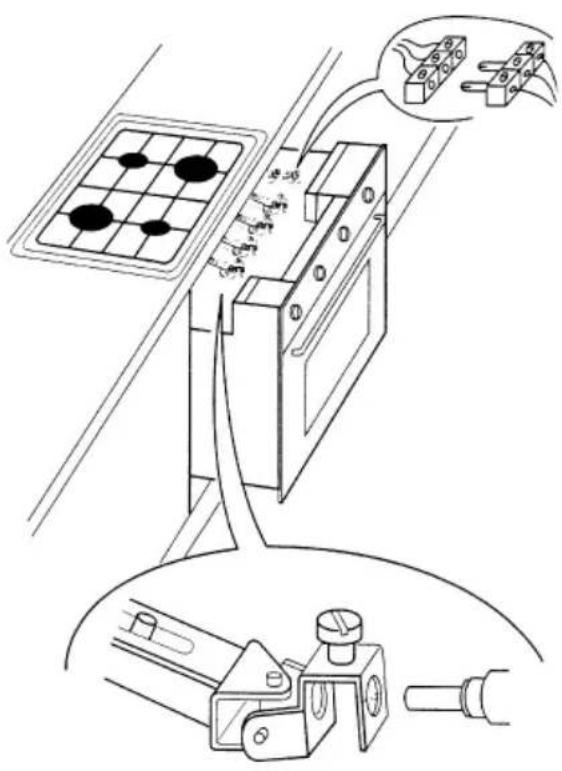

Pour associer le four avec les plans de cuisson polyvalents à gaz et combinés électriques, voir les instructions jointes.

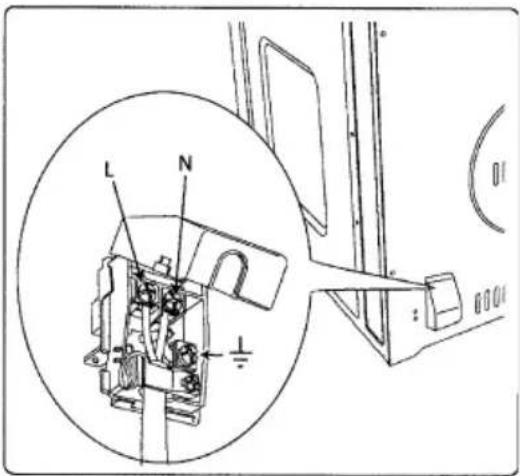

Avant d'effectuer le branchement électrique, s'assurer que :

• les caractéristiques de l'installation permettent de respecter ce qui est indiqué sur la plaque d'identification qui est appliquée sur le devant du four;
• l'installation est munie d'un raccordement à la prise de terre conforme aux normes et aux dispositions prévues par la loi. La mise à la terre est obligatoire aux termes de la loi.

Le câble ne doit en aucun cas atteindre une température supérieure de plus de 50°C par rapport à la température ambiante.

Le câble ne doit en aucun cas atteindre une température supérieure de plus de 50°C par rapport à la température ambiante.

Si un appareil fixe n'a pas de cordon d'alimentation et de fiche ou d'autre dispositif assurant la déconnexion du secteur, avec une distance d'ouverture des contacts

TIPI E DIAMETRO MINIMO DEI CAVICABLE TYPES AND MINIMAL DIAMETERSTYPES ET DIAMÈTRE MINIMAUX DES CÂBLES
	SASO
H05RR-F 3x1,5 mm2H05	RR-F	3x2,5 mm2
H05VV-F 3x1,5 mm2H05	VV-F	3x2,5 mm2
H05RN-F 3x1,5 mm2H05	RN-F	3x2,5 mm2
H05V2V2-F 3x1,5 mm2H05	V2V2-F	3x2,5 mm2

permettant une déconnexion complète dans les conditions de la catégorie de surtension III, ces dispositifs de déconnexion doivent être prévus dans le réseau d'alimentation conformément aux normes d'installation.

La prise ou l'interrupteur omnipolaire doivent être facilement accessibles après l'installation de l'appareil.

Pendant son utilisation, l'appareil devient très chaud. Veillez à ne pas toucher les éléments chauffants à l'intérieur du four.

Si le four est équipé de la sonde à viande, utilisez uniquement la sonde préconisée pour ce four.

Les différents niveaux de cuisson auxquels on peut placer des grilles et des lèches-frites sont indiqués dans le tableau de la page 14.

N.B. Le fabricant décline toute responsabilité si les indications présentées dans ce document et les normes adoptées habituellement en matière de prévention des accidents du travail ne sont pas respectées.

Le contenu du présent manuel est générique et certaines des fonctions qui y sont décrites pourraient ne pas être disponibles sur votre produit.

Dans un souci constant d'amélioration qualitative, le constructeur se réserve la possibilité d'apporter à ses produits les modifications utiles, sans compromettre ses caractéristiques essentielles.

Le constructeur décline toutes responsabilité pour d'eventuelles inexactitudes contenues dans cette notice, imputables à des erreurs d'impression ou de transcription.
