WAC18G - Climatisation Wood's - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile monobloc
Marque	Wood's
Modèle	WAC18G
Dimensions (L x P x H)	470 x 370 x 764 mm
Poids	28 kg (version standard)
Alimentation électrique	220-240 V ~ 50 Hz, prise de terre
Puissance frigorifique	5,2 kW
Consommation électrique (refroidissement)	2,0 kW
Classe énergétique	A
Débit d'air	450 m³/h
Capacité de déshumidification	43,2 L/24h
Plage de température de fonctionnement	18 °C à 35 °C (refroidissement)
Réglage de température	16 °C à 31 °C
Gaz réfrigérant	R290 (Propane), 300 g, inflammable
Niveau sonore	65 dB
Modes de fonctionnement	Refroidissement, déshumidification, ventilation, économie d'énergie, nuit, oscillation
Fonctions spéciales	Minuterie, télécommande, affichage numérique, dégivrage automatique, protection du compresseur, alarme réservoir plein
Filtre à air	Lavable, nettoyage toutes les 2 semaines
Vidange d'eau	Réservoir 43,2 L/24h ou vidange continue par tuyau
Surface de pièce recommandée	Min. 12,5 m² pour installation
Sécurité	Ne pas utiliser en présence de flammes nues, dégagement de ventilation requis, tenir hors de portée des enfants
Pièces détachées et réparabilité	Filtre à air remplaçable ; contacter le SAV agréé pour réparation
Garantie	2 ans (consommateur), extension possible sous conditions

FOIRE AUX QUESTIONS - WAC18G Wood's

Comment installer le kit fenêtre du climatiseur Wood's WAC18G ?

Ouvrez la fenêtre, placez le kit fenêtre à l'horizontale ou à la verticale, ajustez la longueur et fixez-le avec les vis. Fermez la fenêtre sur le kit, puis fixez le tuyau d'échappement sur l'adaptateur. Assurez-vous que la pièce est bien fermée pour une efficacité optimale.

Comment nettoyer le filtre à air du Wood's WAC18G ?

Retirez le filtre, lavez-le à l'eau tiède avec un détergent doux ou aspirez-le, laissez sécher complètement, puis remettez-le en place. Nettoyez-le au moins toutes les deux semaines pour éviter une perte de performance.

Que signifie le code d'erreur FL sur l'écran ?

Le code FL indique que le réservoir d'eau de condensation est plein. Videz l'eau du réservoir en dévissant le couvercle de vidange et en retirant le bouchon, puis redémarrez l'unité. Un signal sonore retentit également.

Comment utiliser le drainage continu du WAC18G ?

Dévissez le couvercle de vidange et retirez le bouchon. Fixez un tuyau d'eau de 13 mm à la sortie de vidange, puis dirigez l'autre extrémité vers un égout ou un seau. Veillez à ce que le tuyau soit incliné vers le bas et non plié.

La télécommande ne fonctionne pas, que faire ?

Vérifiez la distance (max 8 m) et orientez la télécommande vers le récepteur de l'unité. Remplacez les piles AAA par des piles alcalines neuves en respectant la polarité. Si le problème persiste, nettoyez les contacts des piles.

Le climatiseur ne démarre pas ou s'arrête après quelques secondes ?

Vérifiez que l'unité est branchée et que la prise fonctionne. Assurez-vous que le réservoir d'eau n'est pas plein (alarme FL). Attendez que la protection du compresseur se termine (délai de 3 minutes). Si la température ambiante est trop basse (<8°C) ou trop élevée (>35°C), l'unité peut ne pas démarrer.

Quel type de gaz réfrigérant utilise le Wood's WAC18G ?

Il utilise du R290 (propane), un gaz naturel inflammable mais écologique. L'appareil doit être installé dans une pièce d'au moins 12,5 m² et tenu à l'écart des sources d'inflammation.

Comment stocker le climatiseur en fin de saison ?

Videz complètement l'eau, faites fonctionner l'unité en mode ventilateur pendant une demi-journée pour sécher l'intérieur, débranchez, nettoyez le filtre, retirez le tuyau d'échappement, emballez l'unité dans un sac plastique et stockez-la dans un endroit sec. Retirez les piles de la télécommande.

Pourquoi le climatiseur fait-il un bruit élevé ?

Assurez-vous que l'unité est placée sur une surface plane et solide. Vérifiez que les roulettes sont bien positionnées et que l'appareil n'est pas en contact avec des objets qui pourraient vibrer. Si le bruit persiste, un défaut mécanique peut être en cause ; contactez le SAV.

Comment bénéficier de la garantie étendue ?

Enregistrez votre produit sur www.warranty-woods.com dans les 30 jours suivant l'achat pour bénéficier d'une extension de garantie. Conservez impérativement le ticket de caisse ou la facture pour toute réclamation.

MODE D'EMPLOI WAC18G Wood's

FR Guide d'instructions

La marque Wood's est née avec la famille Wood's il y a plus de 65 ans dans la ville canadienne de Guelph, dans l'Ontario. C'est là que Wood's a commencé à développer et à fabriquer des déshumidificateurs en 1950. Depuis, Wood's a aidé plusieurs centaines de milliers de foyers à empêcher les dommages provoqués par l'humidité et la moisissure et à respirer un air plus propre. Nos climatiseurs portatifs conviennent à une utilisation dans la plupart des climats, où la capacité est bonne même à différents niveaux de températures et d'humidité. Nos déshumidificateurs obtiennent de très bons résultats dans des lieux chauds, comme les pièces de vie, les bureaux ou les chambres. La quantité d'air chaud retirée par le climatiseur dépend de la température, du niveau d'humidité et du lieu d'installation. Les conditions météorologiques extérieures peuvent également affecter les performances de votre climatiseur.

Les climatiseurs de Wood's sont sûrs et ont été conçus pour une utilisation continue pendant de nombreuses années.

COMMENT FONCTIONNE L'UNITÉ DE CLIMATISATION ?

La pression basse produit de l'air froid L'élément principal du climatiseur est un réfrigérant, qui est converti en gaz à basse pression. Le processus « crée du froid », qui est transmis vers l'intérieur, tout en maintenant l'air chaud à l'extérieur.

Un réfrigérant liquide traverse une vanne d'expansion et s'écoule dans un tuyau où la pression est basse.

Le réfrigérant s'évapore et se transforme en gaz. Le processus absorbe la chaleur environnante et le tuyau est refroidi. Un ventilateur souffle l'air froid dans la pièce. Le gaz traverse un compresseur, qui augmente la pression et convertit le gaz en liquide.

Lors de ce processus, la chaleur est libérée, qui est conduit aux tuyaux sur le côté opposé et soufflée par un ventilateur. Un thermostat éteint l'unité lorsque l'air intérieur est assez froid.

1. AVERTJSSEMENTS DE SÉCURITÉ

Matériau inflammable. Cet appareil contient du R290/Propane, un réfrigérant inflammable.

Consultez ce manuel pour les informations de sécurité.

Lire le manuel technique

Lire le manuel de l'opérateur.

INFORMATIONS DE SÉCURITÉ

Avant l'installation et l'utilisation de l'appareil, lire attentivement les instructions fournies. Le fabricant n'est pas responsable en cas de blessures ou de dommages découlant d'une mauvaise installation et une utilisation incorrecte. Toujours conserver les instructions avec l'appareil pour s'y reporter ultérieurement.

Sécurité des enfants et des personnes vulnérables

AVERTISSEMENT

Risque de blessure ou d'invalidité permanente.

Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, sous surveillance ou à condition d'avoir reçu ou des instructions concernant l'utilisation de l'appareil de manière sûre et d'avoir compris les dangers impliqués.

Ne pas laisser les enfants jouer avec l'appareil.

Les enfants de moins de 3 ans doivent être tenus à l'écart, à moins d'être surveillés en permanence. Tenir tous les emballages éloignés des enfants.

Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

Sécurité générale

Cet appareil est destiné à être utilisé dans les applications domestiques et similaires, telles que : Pièce familiale, pièce de vie, cuisine du personnel dans les magasins, bureaux et autres environnements de travail. La plaque signalétique est située sur le côté ou l'arrière du climatiseur. Maintenir les ouvertures de ventilation dégagées.

Ne pas utiliser de dispositifs mécaniques ou d'autres moyens pour accélérer le processus de dégivrage, autres que ceux recommandés par le fabricant. L'appareil ne doit pas être entreposé dans une pièce avec des sources inflammables opérationnelles (par exemple, des flammes nues, un appareil à gaz ou un radiateur électrique). Ne pas percer ni brûler.

Tenir compte du fait que les réfrigérants n'ont pas d'odeur. Ne pas utiliser de pulvérisation d'eau ni de vapeur pour nettoyer l'appareil. Nettoyer l'appareil

à l'aide d'un chiffon doux humide. Utiliser uniquement des détergents neutres. Ne pas utiliser de produits abrasifs, de tissus de nettoyage abrasifs, de solvants ou d'objets métalliques. Si le cordon d'alimentation est endommagé, il doit être remplacé par lefabricant, son centre de service agréé ou des personnes qualifiées du même type pour éviter tout danger.

CONSIGNES DE SÉCURITÉ Installation AVERTISSEMENT

Cet appareil ne doit être installé que par une personne qualifiée. Enlever tout l'emballage. Ne pas installer ni utiliser un appareil endommagé. L'appareil doit être installé, utilisé et entreposé dans une pièce d'une surface de plancher supérieure à 12,5 m². Respecter les instructions d'installation fournies avec l'appareil. Toujours déplacer l'appareil avec précaution car il est lourd. Toujours porter des gants de sécurité. Tenir compte du fait que les réfrigérants n'ont pas d'odeur.

Veiller à ce que l'air puisse circuler autour de l'appareil. Attendre au moins 4 heures avant de brancher l'appareil à l'alimentation, afi de permettre à l'huile de revenir dans le compresseur. Ne pas installer l'appareil à proximité de radiateurs ou d'autre sources de chaleur. Ne pas installer l'appareil exposé à lumière directe du soleil.

Raccordement électrique

AVERTISSEMENT

Risque d'incendie et de choc électrique. L'appareil doit être raccordé à une prise de terre. Vérifier que les informations électriques de la plaque signalétique correspondent à l'alimentation électrique. Si ce n'est pas le cas, contacter un électricien. Toujours utiliser une prise antichoc correctement installée. Ne pas utiliser d'adaptateurs multifiches ni de rallonges. Veiller à ne pas endommager les composants électriques (p. ex. fiche secteur, câble secteur). Contacter le centre de service agréé ou un électricien pour changer les composants électriques. Le câble secteur doit rester sous le niveau de la fiche secteur. Brancher la fiche secteur à la prise secteur uniquement à la fin de l'installation. Veiller à ce qu'il soit possible d'accéder à la prise de courant après l'installation. Ne pas tirer sur le câble secteur pour débrancher l'appareil. Toujours tirer sur la prise secteur.

Utilisation

AVERTISSEMENT

Risque de blessures, de brûlures, de chocs électriques ou d'incendie. Ne pas changer la spécification de cet appareil.

Veiller à ne pas endommager le circuit de réfrigérant. Il contient du propane (R290), un gaz

naturel ayant un niveau élevé de compatibilité environnementale. Ce gaz est inflammable.

Si le circuit de réfrigérant est endommagé, vérifier qu'il n'y a pas de flammes ni de sources d'inflammation dans la pièce. Ventiler la pièce. Ne pas placer de produits inflammables ou d'objets imbibés de produits inflammables près de l'appareil ou dessus.

Mise au rebut

AVERTISSEMENT

Risque de blessure. Débrancher l'appareil de l'alimentation secteur. Couper le câble secteur et le mettre au rebut. Le circuit de réfrigérant de cet appareil est sans danger pour la couche d'ozone. Contacter l'autorité municipale pour savoir comment mettre correctement l'appareil au rebut. Ne pas endommager la partie de l'unité de réfrigération qui se trouve près de l'échangeur de chaleur.

RÉGLAGE DU CLIMATISEUR POUR INSTALLATION

IMPORTANT :

2. Installation

AVANT LA PREMIÈRE UTILISATION

Laissez la machine en position droite

pendant 4 heures avant l'utilisation

Sélectionner un emplacement

Important

1. Ce climatiseur peut être déplacé à l'intérieur de manière commode ; maintenez l'unité droite lors de son déplacement. Le climatiseur sera placé sur une surface plate.

Ne pas installer ou faire fonctionner ce climatiseur dans une salle de bain ou un autre environnement humide.

Étant donné que le climatiseur est sur roues, il est aisé de le changer de place. Lorsque la chaleur augmente, il suffit de déplacer votre climatiseur portatif dans la pièce pour refroidir rapidement l'espace. Le climatiseur doit être utilisé dans une pièce fermée pour être le plus efficace possible. Fermez toutes les portes, fenêtres et autres ouvertures à l'extérieur de la pièce. L'efficacité du climatiseur dépend de la température et du niveau d'humidité.

1. Placez le climatiseur dans un endroit qui ne bloque pas le débit d'air à travers l'avant de l'unité.

2. Un climatiseur fonctionnant dans une pièce aura peu ou pas d'effet pour sécher une zone de rangement fermée adjacente, comme une armoire, sauf s'il y a une circulation d'air entrant et sortant adéquate dans la zone. Un climatiseur portatif évacue la chaleur de l'unité avec un tuyau de ventilation à travers une fenêtre ou une soupape d'air d'échappement.

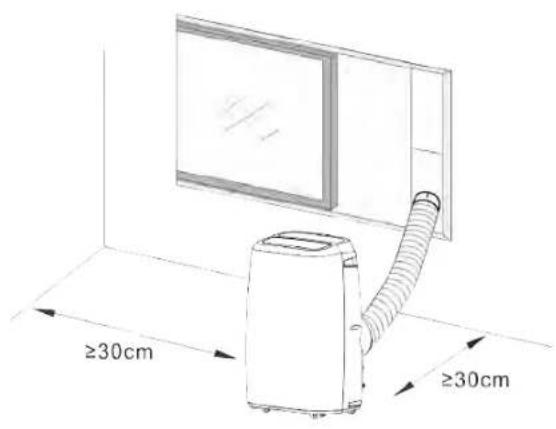

3. Il doit y avoir un minimum de 30 cm de distance entre le climatiseur et l'objet le plus proche. Voir image pour référence.

3. Description du produit

A

1. Tuyau d'échappement
2. Connecteur de fenêtre
3. Adaptateur de tuyau
4. Kit fenêtre
5. Goujon
6. Piles
7. Télécommande

F

1. Refroidissement
2. Déshumidification
3. Ventilateur
4. Haute vitesse du ventilateur
5. Vitesse moyenne du ventilateur
6. Basse vitesse du ventilateur
7. Réservoir d'eau plein

K

1. Tournez l'adaptateur de tuyau et le connecteur de fenêtre à l'extrémité du tuyau d'échappement

L

1. Introduction à l'installation du tuyau d'échappement

M

1. Installation du kit fenêtre coulissant

N

1. Montrez comment placer la cheville pour installer le kit de glissière de fenêtre

O

1. Connexion du tuyau de vidange

P

1. Image de la sortie d'eau

B

1. Images du produit

C

1. Grille
2. Panneau de commande
3. Couvercle avant
4. Roulette
5. Entrée d'air
6. Sortie de vidange
7. Sortie d'air
8. Câble d'alimentation
9. Sortie de vidange

F

A. Marche/arrêt
B. Vitesse du ventilateur
C. Augmentation de la température
D. Réduction de la température
E. Mode de fonctionnement
F. Marche/arrêt de la minuterie
G. Oscillation automatique
H. Mode nuit

G

1. Image de vue latérale

H

1. Diagramme schématique du nettoyage de la filtre à air

|

1. Marche/arrêt
2. Marche/arrêt de la minuterie
3. MODE de fonctionnement
4. Réduction de la température
5. Augmentation de la température
6. Vitesse du ventilateur
7. MODE NUIT

J

1. Installation batteries de la télécommande

FONCTION DES MODES DE FONCTIONNEMENT ET DESCRIPTIONS D'INSTALLATION

Installation

Si l'unité a été transportée à l'horizontale, maintenez-la en position droite pendant 4 heures avant de l'utiliser.

Placez l'unité sur une surface plane et solide. N'installez pas l'unité dans une salle de bain ou autres environnements humides.

Assurez-vous que le débit d'air n'est pas bloqué, maintenez toujours une distance de 50 cm par rapport aux surfaces environnantes.

INSTALLER LE TUYAU D'ÉCHAPPEMENT

1. Étendez une extrémité du tuyau d'échappement, vissez l'extrémité sans fente du connecteur rond dessus dans le sens antihoraire au moins 3 tours.
2. Étendez une autre extrémité du tuyau d'échappement, vissez l'adaptateur dessus dans le sens antihoraire au moins 3 tours.
3. Étendez le tuyau d'échappement et conduisez-le à l'extérieur à travers une porte ou une fenêtre.

UTILISER LE KIT FENÊTRE

1. Pour utiliser le kit fenêtre, ouvrez la fenêtre et placez le kit fenêtre à l'horizontale ou à la verticale, en fonction de la fenêtre.
2. Ajustez la longueur du kit fenêtre et fixez-le avec les vis.
3. Fermez la fenêtre et fixez l'adaptateur sur le tuyau d'échappement au kit fenêtre.

UTILISER LE KIT FENÊTRE

Avant d'utiliser votre télécommande, installez les piles AAA dans la télécommande.

1. Appuyez et faites glisser le couvercle de batterie au dos de la télécommande, puis vous pouvez enlever le couvercle.
2. Insérez deux nouvelles piles AAA alcalines dans le compartiment à batteries, en respectant la bonne polarité.
3. Remettez le couvercle de la batterie, en veillant à ce que les pattes de verrouillage s'enclenchent correctement.

Utilisez uniquement des batteries alcalines. N'utilisez pas de batteries rechargeables.

Lorsque que vous remplacez des batteries, remplacez toujours les deux batteries par de nouvelles batteries, ne mélangez pas les batteries anciennes et nouvelles.

Si vous ne comptez pas utiliser le climatiseur pendant une longue période, retirez les batteries de la télécommande.

1. Démarrer l'unité. Appuyez sur le bouton d'ALIMENTATION pour démarrer et arrêter l'unité.

2. Sélectionnez le mode. L'unité possède 4 modes différents : refroidissement, déshumidification, conservation d'énergie et mode ventilateur. Appuyez sur MODE sur le panneau de commande ou la télécommande pour sélectionner le mode.

3. Mode de refroidissement : Réglez la température souhaitée avec les flèches sur le panneau de commande ou la télécommande. La température réglée s'affiche à l'écran.

4. Déshumidifier En mode déshumidification, le ventilateur fonctionnera uniquement à basse vitesse. La température ne peut pas être réglée.
5. Mode ventilateur. Le compresseur s'arrête et seul le ventilateur fonctionne. La température ne peut pas être réglée.

6. Mode de conservation d'énergie. Faible consommation d'énergie en mode Conservation d'énergie. Lorsque la température ambiante est plus élevée que la température réglée, l'unité fonctionne en mode refroidissement. Lorsque la température ambiante atteint la température réglée, le compresseur cesse de fonctionner et le ventilateur supérieur cesse également de fonctionner. Au bout de 2 minutes et 30 secondes, le ventilateur supérieur fonctionnera à basse vitesse pendant 30 secondes. Si le compresseur ne démarre pas (c'est-à-dire que la température ambiante est inférieure à la température réglée), le ventilateur supérieur fonctionnera dans ce mode à plusieurs reprises (arrêt pendant 2 minutes 30 secondes / fonctionnement à faible régime pendant 30 secondes).

7. Régler la minuterie

8. Pour régler la minuterie sur arrêt, appuyez sur le bouton MINUTERIE lorsque l'unité fonctionne.

9. Pour régler la minuterie sur démarrer, appuyez sur le bouton MINUTERIE

lorsque l'unité est éteinte. Réglez le temps avec les flèches haut et bas sur le panneau de commande ou la télécommande. Lorsque la minuterie est activée, un voyant s'affiche sur le panneau de commande.

1. Régler la vitesse du ventilateur. Appuyez sur le bouton VITESSE sur le panneau de commande pour choisir la vitesse du ventilateur. Sur la télécommande, appuyez sur le bouton VENTILATEUR pour choisir la vitesse du ventilateur.
2. Celsius/Fahrenheit Sur le panneau de commande, appuyez sur les flèches haut et bas en même temps que vous basculez entre Celsius et Fahrenheit.
3. Mode de veille. Utilisez le mode de veille pendant la nuit et l'unité ne perturbera pas votre sommeil. En mode de veille, appuyez sur MINUTERIE et UP simultanément pour passer en mode de veille. Sur la télécommande, appuyez sur le bouton de VEILLE. Appuyez de nouveau pour désactiver.
4. Fonction d'oscillation automatique. Appuyez sur le bouton MINUTERIE et VITESSE en même temps pour activer la fonction d'oscillation. Sur la télécommande, appuyez sur le bouton d'oscillation automatique. Appuyez de nouveau pour désactiver.
5. Fonction de nettoyage automatique. Appuyez sur le bouton de NETTOYAGE AUTOMATIQUE sur la télécommande pour nettoyer l'unité en interne. L'unité nettoiera pendant 3 minutes avant de s'éteindre.

FONCTIONS DE PROTECTION

Dégivrage automatique

L'unité se dégivrera automatiquement lorsque nécessaire. En mode dégivrage, l'écran affiche E4 et aucun bouton n'est actif, hormis le bouton d'ALIMENTATION.

Protection du compresseur

L'unité possède une fonction de protection du compresseur causant un délai du démarrage de 3 minutes, après le démarrage de l'unité.

Alarme de réservoir d'eau plein

Lorsque le réservoir d'eau est plein, l'unité cessera de marcher. Un voyant de

FONCTION DES MODES DE FONCTIONNEMENT ET DESCRIPTIONS D'INSTALLATION

réservoir d'eau plein s'affiche à l'écran et une alarme sonore est activée. Videz le réservoir d'eau plein et redémarrez l'unité.

Instruction de drainage de l'eau

Videz le réservoir d'eau

Dévissez le couvercle de drainage et en-levez le bouchon d'eau. Videz le réservoir d'eau et rattachez le bouchon d'eau et le couvercle de drainage.

Remarques :

• Déplacez l'unité soigneusement pour éviter les fuites.
• Inclinez l'unité légèrement vers l'arrière lors du drainage.
• Bloquez le trou de drainage dès que possible avant que le bac ne soit plein, s'il ne peut pas contenir toute l'eau dans l'unité, afin 'éviter des fuites d'eau et de mouiller le sol ou le tapis.
• Le bouchon d'eau et le couvercle de drainage doivent être bien serrés, afin d'éviter que les nouveaux condensats mouillent le sol ou le tapis lorsque l'unité se remet en marche.

Connector un tuyau d'eau pour un drainage continu

Dévissez le couvercle de drainage et enlevez le bouchon d'eau. Fixez un tuyau d'eau de 13 mm au tuyau sur l'unité. Menez l'autre extrémité du tuyau d'eau à une vidange. Assurez-vous que l'eau peut être vidangée vers le bas.

Remarques :

• Il convient d'installer un tuyau d'eau lorsqu'il n'y a pas d'eau dans le bac.
• Il est suggéré de ne pas utiliser de drainage continu lorsque l'unité est en mode REFROIDISSEMENT, afin 'assurer qu'il y a suffisamm t de recyclage d'eau dans l'unité pour augmenter les effets de refroidissement du système.
• Placez le tuyau de vidange dans un lieu accessible, pas plus haut que le trou de drainage et maintenez le tuyau de vidange droit sans fl xion.
• Conservez le couvercle de drainage et son bouchon en lieu sûr lorsque le drainage continu est adopté.

Le filtre à air

Le filt e à air empêche la poussière et la saleté de pénétrer dans la machine, ce qui prolonge sa durée de vie. Il est important de nettoyer régulièrement le filt e. Sinon l'unité pourrait être sérieusement endommagée. Par conséquent, nettoyez les filt es au moins une fois toutes les deux semaines.

Nettoyage du filtre

1. Enlevez le filt e.
2. Lavez-le à l'eau tiède avec un produit nettoyant doux. Le filt e peut également être nettoyé à l'aide d'un aspirateur.
3. Laissez sécher le filt e et remettez-le en place.

Installation du filtre

Orientez l'extrémité du filt e vers la fente, puis poussez doucement le filt e dans la fente.

Remarques :

• Veillez à installer le filt e sur le panneau latéral, puis le filt e sur le panneau arrière.
• Installez le filt e dans le sens opposé au retrait.
• Installez le filt e en place doucement, afin 'éviter de l'endommager.

Il est très important de nettoyer régulièrement le filtre ; sinon le climatiseur pourrait perdre de sa capacité et même être sérieusement endommagé.

Instructions de stockage

Stockage de la télécommande

1. Insérez la télécommande dans le compartiment intégré dans le côté gauche de l'unité.
2. Appuyez doucement sur la partie inférieure du compartiment intégré pour l'ouvrir et sortez la télécommande.

Stockage en fin de saison

1. Dévissez le couvercle de vidange et sortez le bouchon pour vider complètement l'eau.
2. Maintenez l'unité en état de marche en mode ventilateur pendant une de-

mi-journée pour sécher complètement l'intérieur de l'unité et l'empêcher de moisir.

1. Éteignez l'unité, tirez le bouchon, puis enroulez le cordon d'alimentation autour de la colonne de bobinage de fi, insérez le bouchon dans le trou de fix tion universel au panneau arrière de l'unité, installez le bouchon d'eau et le couvercle de vidange.
2. Retirez l'ensemble du tuyau d'échappement, nettoyez-le et conservez-le en lieu sûr.

Remarques :

• Tenez l'ensemble du tuyau d'échappement à deux mains lors du retrait.
• Poussez les fix tions de côté sur la sortie d'air d'échappement avec les pouces, puis sortez l'ensemble du tuyau d'échappement.
• Emballez correctement le climatiseur dans un sac en plastique souple et mettez-le dans un endroit sec en assurant que la poussière ne puisse pas pénétrer dans l'unité et tenez hors de portée des enfants.
• Sortez les batteries de la télécommande et conservez-la en lieu sûr.

Remarque :

• Assurez-vous que l'unité est stockée dans un lieu sec.
• Tous les accessoires de l'unité seront protégés ensemble correctement.

Entretien

Nettoyez le condensateur avec du détergent de nettoyage Wood's. En savoir plus sur la manière de nettoyer votre unité sur woods.se. Nettoyez l'unité avec un chiffon souple humide. N'utilisez pas de solvants ou des produits de nettoyage abrasifs car cela pourrait endommager l'unité.

Révision

Si le climatiseur nécessite un entretien, vous devez d'abord contacter votre reven- deur local. Une preuve d'achat vous sera demandée pour toute réclamation sous garantie.

PROBLÈME CAUSE SOLUTION
L’unité de parvient pas à démarrer	Défaillance d’alimentationLe réservoir d’eau est plein et son icône s’allumeTempérature ambiante trop basse ou trop élevéeLa température de la pièce est inférieure à la température réglée en mode refroidissement ou plus élevée en mode chauffage	Branchez l’unité à une prise de courant sous tension et allumez-laVidangez l’eau se trouvant dans l’unité.Il est recommandé d’utiliser cette unité entre 8-35Changez la température réglée
Mauvais effets de refroidissement	Il n’y a pas de lumière directe du soleilLes portes et les fenêtres sont ouvertes, la pièce est encombrée ou il y a d’autres sources de chaleurFiltre saleEntrée d’air ou sortie d’air bouchée	Fermez le rideau de la fenêtreFermez la porte et la fenêtre, retirez d’autres sources de chaleurNettoyez ou remplacez le maillage du filtreÉliminez le blocage
Niveau sonore élevé	L’unité est placée sur une surface irrégulière.	Placez l’unité sur une surface ferme et solide (peut réduire le bruit)
Le compresseur ne fonctionne pas	Initiation de la protection de surchauffe	Attendez que la température diminue, l’unité redémarrera automatiquement
La télécommande ne fonctionne pas	Distance trop longueLa télécommande n’a pas visé le récepteur de signaux sur l’unité.Les batteries n’ont pas d’électricité	Amenez la télécommande près du climatiseur et orientez-la vers le récepteur de signaux sur l’unité.Remplacez les batteries
En cas de problèmes avec votre déshumidificateur, veuillez consulter les informations de dépannage ci-dessous. Si aucune des recommandations ne fonctionne, veuillez contacter votre détaillant pour la révision de votre climatiseur.

Codes d'erreur
CH01	Défaillance du capteur de température ambiante	Vérifiez le capteur de température ambiante et les circuits associés
CH02	Défaillance du capteur de température du tube	Vérifiez le capteur de température du tube et les circuits associés
E4 Protection antigel Restaurez les fonctions automatiquement une fois que la protection antigel est terminée.
FL Le réservoir d'eau dans le châssis est plein Videz les condensats et redémarrez l'unité

Garanties

Garantie consommateur de 2 ans contre les défauts de production. Veuillez noter que la garantie est uniquement valable en produisant un reçu. La garantie est uniquement valable si le produit est utilisé conformément aux instructions et aux avertissements de sécurité indiqués dans ce manuel. La garantie ne couvre pas les dommages causés par la manipulation inadaptée du produit.

REMARQUE : La garantie de 2 ans est uniquement applicable aux consommateurs et pas à l'utilisation commerciale de l'unité.

REMARQUE!

Inscrivez-vous à www.warranty-woods.com et découvrez comment prolonger la garantie. Veuillez consulter www.woods.se pour de plus amples informations.informations.

Limites conseillées lors de l'utilisation

La meilleure température ambiante de fonctionnement pour le refroidissement est entre 18 et 35 °C. L'unité fonctionne jusqu'à +45 °C. Paramètre de fusible : φ5,0 x 20mm 3,15 A, 250 VCA.

CARACTÉRISTIQUES TECHNIQUES	AC Cortina Silent 12K Smart Home AC Cortina Silent 12K WiFi
Capacité de refroidissement	5.2KW
Consommation d'alimentation	2.0KW
Débit d'air :	450m3/h
Classe d'énergie	A
Déshumidification	43,2 L / 24h
Réglage de température	16-31°C
Température de fonctionnement	18-35°C
EER	2,6
Gaz réfrigérant	R290/300g
Niveaux sonores en décibels	65dB
Poids	28kg/30kg
Dimensions en mm, L x B x H	470x370x764

*Des modifications et des améliorations techniques peuvent être apportées. Toutes les valeurs sont approximatives et peuvent varier en raison des circonstances externes telles que la température, la ventilation et l'humidité.

*Ce marquage indique que ce produit ne doit pas être éliminé avec d'autres déchets ménagers dans l'UE. Afin d'éviter qu'une mise au rebut incontrôlée des déchets ne nuise à l'environnement ou à la santé humaine, recyclez l'appareil de manière responsable afin de promouvoir la réutilisation durable des ressources matérielles. Pour retourner votre appareil, veuillez utiliser les systèmes de retour et de collecte ou contacter le détaillant chez lequel le produit a été acheté. Il peut reprendre ce produit pour un recyclage environnemental sûr.

ELIJA WOOD'S SI QUIERE DISFRUTAR DE UN AIRE INTERIOR LIMPIO Y SALUDABLE
