Type de produit	Climatisation mobile (monobloc)
Marque	Wood's
Modèle	AC Cortina Silent 12K WiFi
Capacité de refroidissement	3 520 W (12 000 BTU/h)
Consommation électrique	1 350 W
Tension d'alimentation	220-240 V ~ 50 Hz
Réfrigérant	R290 (propane), 260 g
Débit d'air	420 m³/h
Déshumidification	33,6 L/24 h
Classe énergétique	A
Niveau sonore	56 dB (silencieux) / 64 dB (max)
Plage de température	17 °C à 30 °C (réglage) ; fonctionnement 17-43 °C
Dimensions (L × P × H)	850 × 471 × 355 mm
Poids	33,4 kg
Modes de fonctionnement	Refroidissement, déshumidification, ventilateur, éco
Connectivité	WiFi (application Woods Connect)
Télécommande	Oui, avec piles AAA (fournies)
Minuterie	1-24 h (marche/arrêt)
Fonctions spéciales	Oscillation automatique, nettoyage automatique, mode veille
Filtres	Filtre à air lavable (nettoyage toutes les 2 semaines)
Drainage	Manuel (bac) ou continu (tuyau 13 mm)
Sécurité	Protection compresseur (délai 3 min), dégivrage auto, alarme réservoir plein
Garantie	2 ans (extension possible via enregistrement)
Accessoires inclus	Tuyau d'évacuation (1,5 m), kit fenêtre, adaptateur, télécommande

FOIRE AUX QUESTIONS - AC Cortina Silent 12K WiFi Wood's

Comment installer le tuyau d'évacuation d'air chaud ?

Vissez l'extrémité sans fente du connecteur rond sur le tuyau dans le sens antihoraire (au moins 3 tours). Vissez l'adaptateur sur l'autre extrémité. Placez le tuyau dans une fenêtre ou une porte, et utilisez le kit fenêtre pour une étanchéité optimale.

Quel type de gaz réfrigérant est utilisé ?

Le climatiseur utilise du R290 (propane), un gaz naturel inflammable. Consultez la notice pour les précautions de sécurité.

Comment nettoyer les filtres ?

Retirez les filtres en tirant sur la poignée. Lavez-les à l'eau tiède (environ 40 °C) avec un détergent neutre, ou utilisez un aspirateur. Séchez complètement à l'ombre avant de les remettre. Nettoyez-les toutes les deux semaines.

Que faire si le réservoir d'eau est plein ?

L'icône de réservoir plein s'allume et une alarme sonore retentit. Éteignez l'unité, videz le bac via le bouchon de vidange, puis redémarrez. Pour un drainage continu, fixez un tuyau de 13 mm.

Comment utiliser la fonction WiFi ?

Téléchargez l'application Woods Connect sur l'App Store ou Google Play. Créez un compte, suivez les instructions dans l'application pour connecter votre climatiseur à votre réseau WiFi.

Puis-je utiliser une rallonge électrique ?

Non, il est interdit d'utiliser une rallonge ou une multiprise. Branchez directement l'appareil sur une prise de courant avec mise à la terre.

Comment basculer entre Celsius et Fahrenheit ?

Sur le panneau de commande, appuyez simultanément sur les flèches Haut et Bas pour passer de °C à °F.

Que signifie le code d'erreur E4 ?

Le code E4 indique une protection antigel. L'unité se dégivre automatiquement et reprendra son fonctionnement normal une fois la protection terminée.

Comment stocker l'appareil en fin de saison ?

Videz complètement l'eau, faites fonctionner l'unité en mode ventilateur pendant une demi-journée pour sécher l'intérieur. Retirez le tuyau d'évacuation et nettoyez-le. Enroulez le cordon et rangez la télécommande dans son compartiment. Conservez l'appareil dans un endroit sec.

La télécommande ne fonctionne pas, que faire ?

Vérifiez la distance (max 8 m) et orientez la télécommande vers le récepteur sur l'unité. Remplacez les piles par des AAA alcalines neuves. Si le problème persiste, réinitialisez l'unité.

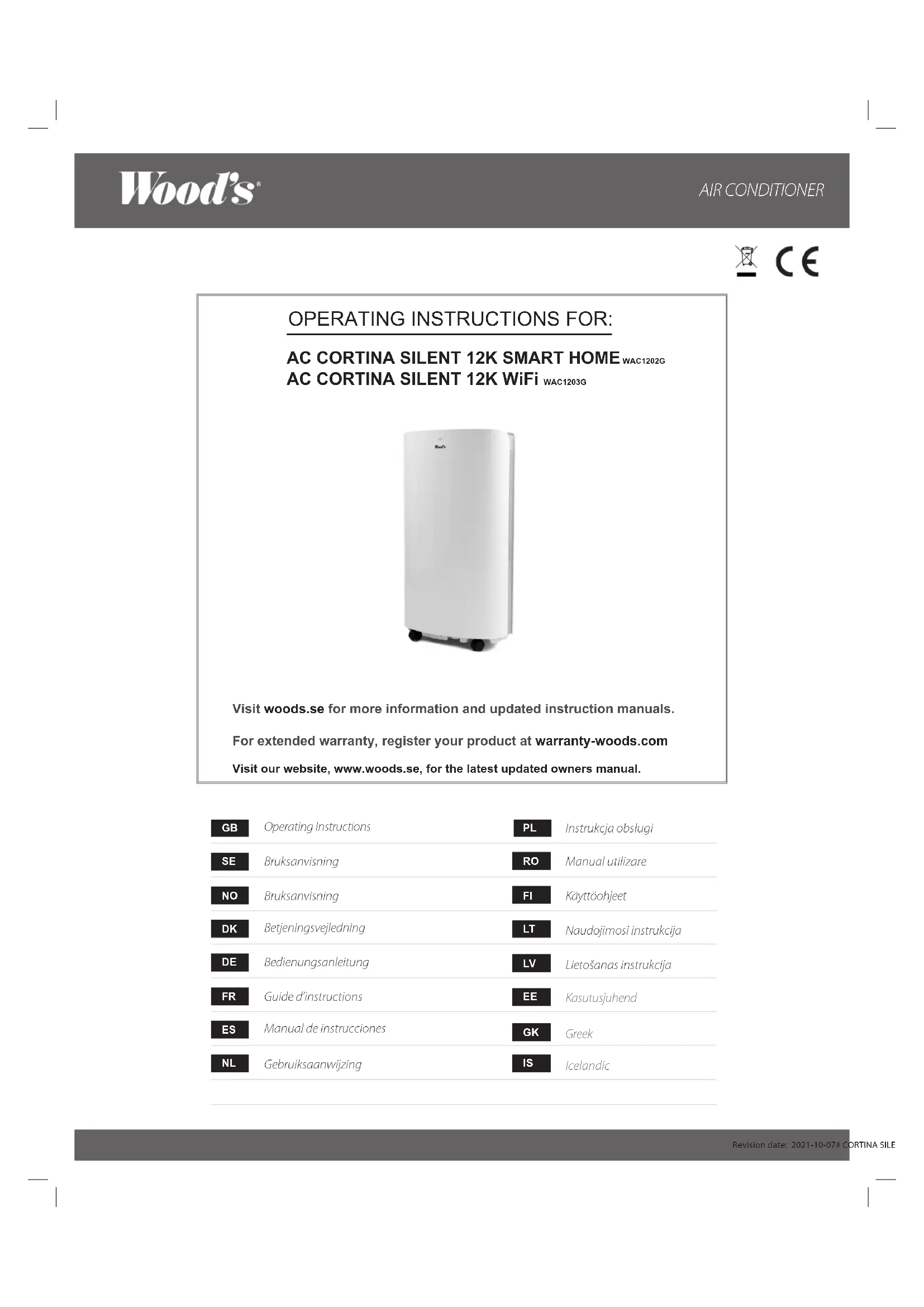

MODE D'EMPLOI AC Cortina Silent 12K WiFi Wood's

Guide d'instructions

EE

Kasutusjuhend

ES

Manual de instruetiones

GK

Greek

NL

Gebruksaanwijzing

IS

Icelandic

La marque Wood's est née avec la famille Wood's il y a plus de 65 ans dans la ville canadienne de Guelph, dans l'Ontario. C'est la que Wood's a commencé à développer et à fabriquer des déshumidificateurs en 1950. Depuis, Wood's a aidé plusieurs centaines de milliers de foyer à empêcher les dommages provoqués par l'humidité et la moisissure et à respirer un air plus propre. Nos climatiseurs portatifs convennent à une utilisation dans la plupart des climats, où la capacité est bonne même à différents niveaux de températures et d'humidité. Nos déshumidificateurs obtientment de très bons résultats dans des lieux chauds, comme les pieces de vie, les bureaux ou les chambres. La quantité d'air chaud retiree par le climatiseur depend de la temperature, du niveau d'humidité et du lieu d'in-stallation. Les conditions météorologiques extérieures peuvent également affecter les performances de votre climatiseur.

Les climatiseurs de Wood's sont surs et ont eteconqu pour une utilisation continu pendant de nombreuses anees.

COMMENT FONCTIONNE L'UNITE DE CLIMATISATION?

La pressionasseproduitdeI'airfroid L'elément principal du climatiseur est un réfrigerant,quiestconverti en gazà basse pression.Le processus «criedu froid » quiestransmisversI'intérieur,touten maintenant I'airchaudàI'estérier.

Un réfrigerant liquide traverse une vanne d'expansion et s'écoule dans un tuyau où la pression est BASSE.

Le réfrigerant s'évapore et se transforme en gaz. Le processus absorbe la chaleur environnante et le tuyau est refroidi. Un ventilateur souffle l'air froid dans la piece. Le gaz traverse un compresseur, qui augmente la pression et convertit le gaz en liquide.

Lors de ce processus, la chaleur est libérée, qui est conduit aux tuyaux sur le côte opposé et soufflée par un ventilateur. Un thermostat éteint l'unité lorsque l'air interieur est assez froid.

1.AVERTISSEMENTS DE SECURITE

Matériau inflammable. Cet appeareil contient du R290/Propane, un réfrigerant inflammable.

Consultez ce manuel pour les informations de sécurité.

Lire le manuel technique

Lire le manuel de l'opérateur.

INFORMATIONS DE SECURITE

Avant l'installation et l'utilisation de l'appareil, dire attentivement les instructions fournies. Le fabricant n'est pas responsable en cas de blessures ou de dommages découulant d'une mauvaise installation et une utilisation incorrecte. Toujours conserver les instructions avec l'appareil pour s'y reporter ultérieurement.

Sécurité des enfants et des personnes vulnérables

AVERTISSEMENT

Risque de blessure ou d'invalidite permanente.

Cet apparéil peut être utilisé par des enfants à partir de 8 ans et des personnes ayant des capacité physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, sous surveillance ou à condition

d'avoir reçu ou des instructions concernant l'utilisation de l'appareil de manière sure et d'avoir compris les dangers impliqués.

Ne pas laisser les enfants jouer avec l'appareil.

Les enfants de moins de 3 ans doivent etre tenus a I'ecart, a moins d'être surveillés en permanence.

Tenir tous les emballages éloignés des enfants.

Le nettoyage et l'entretien ne doit pas etre effectues par des enfants sans surveillance.

Sécurité générale

Cet apparéil est destiné à être utilisé dans les applications domestiques et similaires, telles que : Pièce familiale, pièce de vie, cuisine du personnel dans les magasins, bureaux et autres environnementés de travail. La plaque signalétique est située sur le côté ou l'arrête du climatiseur. Maintenir les ouvertures de ventilation dégagées.

Ne pas utiliser de dispositifs
mécaniques ou d'autres moyens pour accélérer le processus de dégivrage, autres que ceux recommendés par le fabricant.
L'appareil ne doit pas être entropése dans une piece avec des sources inflammables opérationnelles (par exemple, des flames nues, un apparéil à gaz ou un radiateur électrique). Ne pas pincer ni brûler.

Tenir compte du fait que les réfrigerants n'ont pas d'odeur.
Ne pas utiliser de pulvérisation d'eau ni de vapeur pour nettoyer l'appareil. Nettoyer l'appareil

a l'aide d'un chiffon doux humide. Utiliser uniquement des détergents neutres. Ne pas utiliser de produits abrasifs, de tissus de nettoyage abrasifs, de solvants ou d'objets métalliques.

Si le cordon d'alimentation est endommagé, il doit être remplace par lefabricant, son centre de service agréé ou des personnes qualifiées du même type pour éviter tout danger.

CONSIGNES DE SECURITE Installation AVERTISSEMENT

Cet apparéil ne doit être installé que par une personne qualifiée. Enlever tout l'emballage.

Ne pas installer ni utiliser un appar-
pareil endommagé. L' apparéil doit
ètre installé, utilisé et entreposé
dans une piece d'une surface de
plancher supérieure à 12,5 m².

Respecter les instructions d'installation fournies avec l'appareil.

Toujours déplacer l'appareil avec précaution car il est lourd. Toujours porter des gants de sécurité.

Tenir compte du fait que les réfrigerants n'ont pas d'odeur.

Veiller à ce que l'air puisse circuler aujour de l'appareil.

Attendre au moins 4 heures avant de brancher l'appareil à l'alimentation, afin de permettre à l'huile de revenir dans le compresseur.

Ne pas installer l'appareil à proximé de radiateurs ou d'autres sources de chaleur.

Ne pas installer l'appareil exposé à lumière directe du soleil.

Raccordement électrique

AVERTISSEMENT

Risque d'incendie et de chocolélectrique.

L'appareil doit etre raccorde a une prise de terre.

Vérifier que les informations électriques de la plaque signalétique correspondant à l'alimentation électrique. Si ce n'est pas le cas, contacter un electricien. Toujours utiliser une prise antichoc correctement installée.

Ne pas utiliser d'adaptateurs multifiches ni de rallonges.

Veiller à ne pas endommager les composants électriques (p. ex. fiche secteur, cable secteur).

Contacter le centre de service agree ou un electricien pour changer les composants electriques.

Le cable secteur doit rester sous le niveau de la fiche secteur.

Brancher la fiche secteur à la prise secteur uniquement à la fin de l'installation.

Veiller à ce qu'il soit possible d'acceder à la prise de courant après l'installation.

Ne pas tirer sur le cable secteur pour débrancher l'appareil.

Toujours tirer sur la prise secteur.

Utilisation

AVERTISSEMENT

Risque de blessures, de brûlures, de chocs électriques ou d'incendie. Ne pas changer la Specification de cet apparéil.

Veiller à ne pas endommager le circuit de réfrigérant. Il contient du propane (R290), un gaz

naturel ayant un niveau elevé de compatibilité environnementale. Ce gaz est inflammable.

Si le circuit de réfrigerant est endommagé, vérifier qu'il n'y a pas de flammes ni de sources d'inflammation dans la piece.

Ventiler la piece.

Ne pas placer de produits inflammables ou d'objets imbibés de produits inflammables pres de l'appareil ou dessus.

Mise au rebut

AVERTISSEMENT

Risque de blessure.

Débrancher l'appareil de l'alimentation secteur.

Couper le cable secteur et leMETTE au rebut.

Le circuit de réfrigérant de cet apparéil est sans danger pour la couche d' ozone. Contacter l'autorité municipale pour savoir commentmettrecorrectement l' apparéil au rebut.

Ne pas endommager la partie de l'unité de réfrigération qui se trouve pres de l'échangeur de chaleur.

RéGLAGE DU CLIMATISEUR POUR INSTALLATION

IMPORTANT:

2. Installation

AVANT LA PREMIÈRE UTILISATION
Laissez la machine en position droite pendant 4 heures avant l'utilisation
Selectionner un emplacement

Important

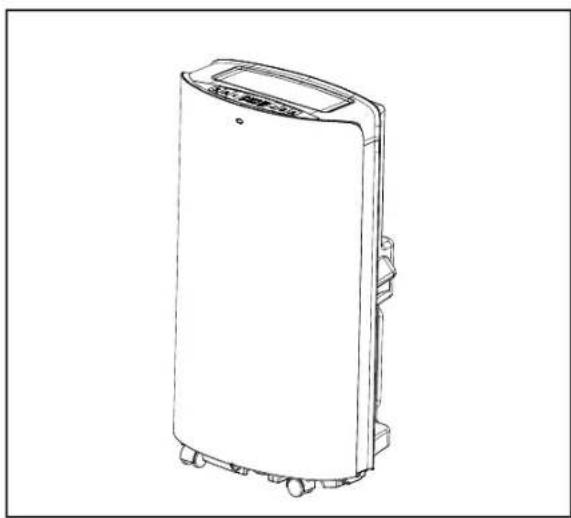

1. Ce climatiseur peut etre deplacé à l'intérieur de maniere commode; maintenez l'unité droite lors de son déplacement. Le climatiseur sera placé sur une surface plate.

Ne pas installer ou faire fonctionner ce climatisation dans une salle de bain ou un autre environnement humide.

Etant donné que le climatiseur est sur roues, il est aie de le changer de place. Lorsque la chaleur augmente, il suffit de deplacer notre climatiseur portatif dans la piece pour refroidir rapidement I'espace. Le climatiseur doit etre utilise dans une piece fermée pour etre le plus efficace possible. Fermez toutes les portes, fenetes et autres ouvertures à l'extérieur de la piece. L'efficacite du climatiseur depend de la temperature et du niveau d'humidite.

1. Placez le climatiseur dans un endroit qui ne bloque pas le débit d'air à travers l'avant de l'unité.
2. Un climatiseur fonctionnant dans une piece aura peu ou pas d'effet pour secher une zone de rangement fermée adjacente, comme une armoire, sauf s'il y a une circulation d'air entrant et sortant adequate dans la zone. Un climatiseur portatif évacue la chaleur de l'unité avec un tuyau de ventilation à travers une fenêtre ou une soupape d'air d'échévement.

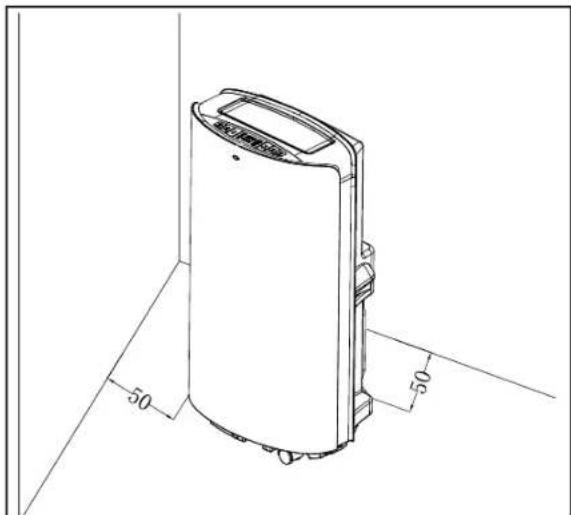

3. Il doit y avoir un minimum de 50 cm de distance entre le climatiseur et l'objet le plus proche. Voir image pour reférence.

DESCRIPTION DU PRODUIT

3.Description du produit

A

1. Unité de climatisation principale
2. Telecommande
3. Batteries
4. Manuel de l'utilisateur
5. Connecteur rond
6. Tuyau d'échévement d'air chaud
7. Adaptateur
8. Kit fenêtre

B

1. Vue latérale du climatiseur principal

C.

1. Panneau avant
2. Fenêtre de réception de la télécommande
3. Panneau de commande
4. Panneau supérieur
   5.Volet horizontal
5. Planche de decoration droite
6. Ensemble de filtré supérieur du panneau arrêté
7. Compartiment de la télécommande
8. Planche de decoration gauche
9. Cordon d'alimentation avec fiche
10. Pilier d'enroulement
11. Ensemble de filtré inférieur du panneau arrêté
12. Couvercle de vidange
13. Roue universelle
14. Ensemble de filtré du panneau l'边际
15. Grille de protection
16. Attache
17. Poignée
18. Connecteur rond du tuyau d'échéppement
19. Tuyau d'échéppement
20. Adaptateur du tuyau d'échéppement
21. Kits fenêtes

D

1. Vue arrêté du climatiseur principal

E

1.Sortie d'air
2. Panneau de commande

F

1. Panneau de commande

G

1. Bouton de minuterie
2. Bouton de vitesse
3. Bouton haut
4. Bouton bas
5. Bouton de mode
6. Bouton d'alimentation
7. Indicateur de mode froid
8. Indicateur de mode de déshumidification
9. Indicateur de mode de ventilateur
10. Indicateur de mode de conservation d'énergie
11. IndicateurWiFi
12. Indicateur de fonction d'oscillation automatique
13. Indicateur de fonction de nettoyage automatique
14. Indicateur de réserve d'eau plein
15. Indicateur de mode de veille
16. Indicateur de vitesse du ventilateur
17. Indicateur de minuterie
18. Heure de l'indicateur de minuterie
19. Indicateur de température

H

1. Comment enlever les filtres

1

1. Tenez la poignee du filtr et tirez-la doucement dans la bonne direction.
2. Nettoyez les particules sales dans le filtré avec un agent nettoyant si nécessaire.
3. Immergez et lavez le filtrde doucement dans de I'eau chaude (environ 40 C) melangée avec un agent nettoyant neutre, puis rincez et sechez-le complètement a I'ombre.

J

1. Attache
2. Fente
3. Ensemble du tuyau d'échévement

K

1. Boitier de télécommande
2. Telekommande
3. Direction de maintien de télécommande

L

1. Bouton haut et bas
2. Bouton de vitesse du ventilateur
3. Bouton de minuterie
4. Bouton de veille
5. Fenetre d'affichage LCD
6. Bouton d'alimentation
7. Bouton de mode
8. Bouton d'oscillation automatique
9. Bouton de nettoyage automatique

M

1. Avant d'utiliser votre télécommande, installez les piles AAA dans la télécommande.

N

1. Couvercle de vidange
2. Tuyau de vidange

0

1. Couvercle de vidange
2. Bouchon de vidange
   3.Sortied'eau

P

1. Etendez une extrémité du tuyau d'échéappement, vissez l'extrémité sans fente du connecteur rond dessus dans le sens antihoraire au moins 3 tours.
2. Etendez une autre extremité du tuyau d'échévement, vissez l'adaptateur dessus dans le sens antihoraire au moins 3 tours.
3. Ensemble du tuyau d'échéppement

Q

1. Conservez deux extrémités de plaques de joint de fenêtre pour bien toucher les bords de la fenêtre, afin d'assurer l'effet d'étanchéité.

R

1. Climatisation prét à l'utilisation

FONCTION DES MODES DE FONCTIONNEMENT ET DESCRIPIONS D'INSTALLATION

Installation

Si I'unite a ete transportee a l'horizontale, maintenez-la en position droite pendant 4 heures avant de I'utiliser. Placez I'unite sur une surface plane et solide. N'installez pas I'unite dans une salle de bain ou autres environnementes humides. Assurez-vous que le debit d'air n'est pas bloqué, maintenez toujours une distance de 50 cm par rapport aux surfaces environnantes.

INSTALLER LE TUYAU D'ÉCHAPPEMENT

1. Etendez une extrémité du tuyau d'échévement, vissez l'extrémité sans fente du connecteur rond dessus dans le sens antihoraire au moins 3 tours.
2. Etendez une autre extrémité du tuyau d'échévement, vissez l'adaptateur dessus dans le sens antihoraire au moins 3 tours.
3. Etendez le tuyau d'échéppement et conduisez-le à l'extérieur à travers une porte ou une fenêtre.

UTILISERLEKITFENETRE

1. Pour utiliser le kit fenêtre, ouvrez la fenêtre et placez le kit fenêtre à l'horizontale ou à la verticale, en fonction de la fenêtre.
2. Ajustez la longueur du kit fenetre et fixez-le avec les vis.
3. Fermez la fenetre et fixez l'adaptateur sur le tuyau d'échévement au kit fenetre.

UTILISERLEKITFENETRE

Avant d'utiliser votre télécommande, installez les piles AAA dans la télécommande.

1. Appuyez et faites glisser le couvercle de batterie au dos de la télécommande, puis vous pouvez enlever le couvercle.
2. Insérez deux nouvelles piles AAA alcalines dans le compartment à batteries, en respectant la bonne polarité.
3. Remettez le couvercle de la batterie, en veillant à ce que les pattes de verrouillage s'enclenchent correctement.

Utilisez uniquement des batteries alcalines. N'utilisez pas de batteries rechargeables.

Lorsque que vous remplacez des batteries, remplacez toujours les deux batteries par de nouvelles batteries, ne mélangez pas les batteries ancienne et nouvelles.

Si vous ne comptez pas utiliser le climatiseur pendant une longue période, retirez les batteries de la télécommande.

1. Demarrer l'unité. Appuyez sur le bouton d'ALIMENTATION pour demarrer et arreter l'unité.
2. Sélectionnez le mode. L'unité possède 4 modes différents: refroidissement, déshumidification, conservation d'énergie et mode ventilateur. Appuyez sur MODE sur le panneau de commande ou la télécommande pour selectionner le mode.
   Mode de refroidissement: Reglez la température souhaitee avec les flèches sur le panneau de commande ou la télécommande. La température reglee s'affiche à l'écran.
3. Déshumidifier En mode déshumidification, le ventilateur fonctionnera uniquement à basse vitesse. La température ne peut pas être régée.
   Mode ventilateur. Le compresseur s'arrête et seul le ventilateur fonctionne. La température ne peut pas été réglée.
   Mode de conservation d'energie. Faible consommation d'energie en mode Conservation d'énergie. Lorsque la température ambiente est plus élevé que la température régée, l'unité fonctionne en mode refroidissement. Lorsque la température ambiente atteint la température régée, le compresseur cesse de fonctionner et le ventilateur supérieur cesse également de fonctionner. Au bout de 2 minutes et 30 secondes, le ventilateur supérieur fonctionnera à basse vitesse pendant 30 secondes. Si le compresseur ne démarre pas (c'est-à-dire que la température ambiente est inférieure à la température régée), le ventilateur supérieur fonctionnera dans ce mode à plusieurs reprises (arrêt pendant 2 minutes 30 secondes / fonctionnement à faible régime pendant 30 secondes).
4. Regler la minuterie
   Pour regler la minuterie sur arrêt, appuyez sur le bouton MINUTERIE lorsque I'unité fonctionne.
   Pourreglerla minuterie sur demarrer, appuyez sur le bouton MINUTERIE

lorsque I'unité est éteinte.
Réglez le temps avec les flèches haut et bas sur le panneau de commande ou la télécommande. Lorsque la minuterie est activée, unvoyant s'affiche sur le panneau de commande.

1. Regler la vitesse du ventilateur. Appuyez sur le bouton VITESSE sur le panneau de commande pourCHOISIR LA VITESSE du ventilateur. Sur la telecommande, appuyez sur le bouton VENTILATEUR pourCHOISIR LA VITESSE DU VENTILATeur.
2. Celsius/Fahrenheit Sur le panneau de commande, appuyez sur les flèches haut et bas en même temps que vous basculez entre Celsius et Fahrenheit.
3. Mode de veille. Utilisez le mode de veille pendant la nuit et l'unité ne perturbera pas votre sommeil. En mode de veille, appuyez sur MINUTERIE et UP simultanément pour passer en mode de veille. Sur la télécommande, appuyez sur le bouton de VEILLE. Appuyez de nouveau pour désactiver.
4. Fonction d'oscillation automatique. Appuyez sur le bouton MINUTERIE et VITESSE en même temps pour activer la fonction d'oscillation. Sur la télécommande, appuyez sur le bouton d'oscillation automatique. Appuyez de nouveau pour désactiver.
5. Fonction de nettoyage automatique. Appuyez sur le bouton de NETTOYAGE AUTOMATIQUE sur la télécommande pour nettoyer l'unité en interne. L'unité nettoiera pendant 3 minutes avant de s'éteindre.

FONCTIONS DE PROTECTION

Dégivrage automatique

L'unité se dégivrera automatiquement lorsqu'necessaire. En mode dégivrage, l'écran affiche E4 et aucun bouton n'est actif, hormis le bouton d'ALIMENTATION.

Protection du compresseur

L'unité possède une fonction de protection du compresseur causant un délambda du démarrage de 3 minutes, après le démarrage de l'unité.

Alarme de réserve d'eau plein

Lorsque le réservoir d'eau est plein, l'unité cessera de marcher. Un voyant de

FONCTION DES MODES DE FONCTIONNEMENT ET DESCRIPIONS D'INSTALLATION

réservoir d'eau plein s'affiche à l'écran et une alarmé sonore est activée. Videz le réservoir d'eau plein et redémarrez l'unité.

Instruction de drainage de I'eau

Videz le réservoir d'eau

Dévissez le couvercle de drainage et enlevez le bouchon d'eau. Videz le réservoir d'eau et rattachez le bouchon d'eau et le couvercle de drainage.

Remarques :

• Déplacez l'unité soigneusement pour éviter les fuites.
• Inclinez l'unité légarement vers l'arrière lors du drainage.
• Bloquez le trou de drainage des que possible avant que le bac ne soit plein, s'il ne peut pas contenir toute l'eau dans l'unité, afin d'éviter des fuites d'eau et de mouiller le sol ou le tapis.
  Le bouchon d'eau et le couvercle de drainage doivent etre bien serrés, ain d'eviter que les nouveaux condensats mouillent le sol ou le tapis lorsque I'unité se remet en marche.

Connector un tuyau d'eau pour un drainage continu

Dévissez le couvercle de drainage et enlevez le bouchon d'eau. Fixez un tuyau d'eau de 13 mm au tuyau sur l'unité. Ménez l'autre extrémité du tuyau d'eau à une vidange. Assurez-vous que l'eau peut être vidangée vers le bas.

Remarques:

• Il convient d'installer un tuyau d'eau lorsqu'il n'y a pas d'eau dans le bac.
• Il est suggéré de ne pas utiliser de drainage continu lorsque l'unité est en mode REFROIDISSEMENT, afin d'assurer qu'il y a suffisamment de recyclage d'eau dans l'unité pour augmenter les effets de refroidissement du système.
• Placez le tuyau de vidange dans un lieu accessible, pas plus haut que le trou de drainage et maintenez le tuyau de vidange droit sans flexion.
• Conséverez le couvercle de drainage et son bouchon en lieu sur lorsque le drainage continu est adopté.

Le filtré à air

Le filtrte a air empêche la poussière et la saleté de pénétrer dans la machine, ce qui prolonge sa durée de vie. Il est important de nettoyer régulièrement le filtrte. Sinon l'unité pourrait être sérieusement endommagée. Par conséquent, nettoyez les filtres au moins une fois toutes les deux semaines.

Nettoyage du filtré

1. Enlevez le contrôle.
2. Lavez-le à l'eau tiède avec un produit nettoyant doux. Le filtré peut également être nettoyé à l'aide d'un aspirateur.
3. Laissez secher le filtré et remettez-le en place.

Installation du filtré

Orientez l'extrémité du filtré vers la fente, puis poussez doucément le filtré dans la fente.

Remarques :

• Veiliez à installer le filtré sur le panneau l'arrière, puis le filtré sur le panneau arrêté.
• Installez le filtré dans le sens opposé au retrait.
• Installé le filtré en place doucement, afin d'éviter de l'endommager.

Il est très important de nettoyer régulièrement le filtré; sinon le climatiseur pourrait perdre de sa capacité et même être sérieusement endommagé.

Instructions de stockage

Stockage de la télécommande

1. Insérez la télécommande dans le compartment intégré dans le côte gauche de l'unité.
2. Appuyez doucement sur la partie inférieure du compartment intégré pour l'ouvrir et sortez la télécommande.

Stockage en fin de saison

1. Devisser le couvercle de vidange et sortez le bouchon pour vider complètement l'eau.
2. Maintenez l'unité en état de marche en mode ventilateur pendant une de

mi-journée pour secher complètement l'intérieur de l'unité et l'empecher de moisir.

1. Éteignez l'unité, tirez le bouchon, puis enroulez le cordon d'alimentation autour de la colonne de bobinage de fil, insérez le bouchon dans le trou de fixation universel au panneau arrêté de l'unité, installez le bouchon d'eau et le couvercle de vidange.
2. Retirez l'ensemble du tuyau d'éché-pement, nettoyez-le et conserveze-le en lieu sur.

Remarques:

Tenez l'ensemble du tuyau d'échévement à deux mains lors du retrait.
- Poussez les fixations de coto sur la sortie d'air d'échéppement avec les pouces, puis sortez l'ensemble du tuyau d'échéppement.

1. Emballez correctement le climatiseur dans un sac en plastique couple et mettez-le dans un endroit sec en assurant que la poussiere ne puisse pas pénétrer dans l'unité et tenez hors de portée des enfants.
2. Sortez les batteries de la télécommande et conservez-la en lieu sur.

Remarque:

Assurez-vous que l'unité est stockée dans un lieu sec.
- Tous les accessoires de l'unité seront protégés ensemble correctement.

Entretien

Nettoyez I'unité avec un chiffonouple humide.N'utilise pas de solvants ou des produits de nettoyage abrasifs car cela pourrait endommager I'unité.

Révision

Si le climatiseur nécessite un entretien, vous doivent d'abord contacter leur revendeur local. Une preuve d'achat vous sera demandée pour toute réclamation sous garantie.

PROBLÈME CAUSE SOLUTION
L'unité de parvient pas à démarrer	Défaillance d'alimentationLe réservoir d'eau est plein et son icône s'allumeTempérature ambiente trop BASSE ou trop élevéLa température de la pièce est inférieure à la température régée en mode refroidissement ou plus élevé en mode chauffage	Branchez l'unité à une prise de courant sous tension et allumez-laVidangez l'eau se trouvant dans l'unité.II est recommendé d'utiliser cette unité entre 8-35Changez la température régée
Mauvais effets de refroidissement	Il n'y a pas de luminière directe du soléilLes portes et les fenêtres sont ouvertes, la pièce est enconnbree ou il y a d'autres sources de chaleurFiltre saleEntrée d'air ou sortie d'air bouchée	Fermez le rideau de la fenêtreFermez la porte et la fenêtre, retirez d'autres sources de chaleurNettoyez ou remplacez le maillage du filtreÉliminez le blocage
Niveau sonorelevé	L'unité est placée sur une surface irrégulière.	Placez l'unité sur une surface ferme et solide (peut réduire le bruit)
Le compresseur ne fonctionne pas	Initiation de la protection de surchauffe Attendez que la température diminue, l'unité redémarrera automatique-ment
La télécommande ne fonctionne pas	Distance trop longueLa télécommande n'a pas visé le récepteur de signaux sur l'unité.Les batteries n'ont pas d'électricité	Amenez la télécommande près du climatiseur et orientez-la vers le récep-teur de signaux sur l'unité.Remplacez les batteries
En cas de problèmes avec votre climatiseur, veillez consultier les informations de dépannage ci-dessous. Si au-cune des recommendations ne fonctionne, veillez contacter vous détaillant pour la révision de votre climatiseur.

Codes d'erreur
CH01	Défaillance du capteur de tempête ambiente	Vérifiez le capteur de tempête ambiente et les circuits associés
CH02	Défaillance du capteur de tempête du tube	Vérifiez le capteur de tempête du tube et les circuits associés
E4 Protection antigel Restaurez les fonctions automatiquement une fois que la protec- tion antigel est terminée.
FL	Le réservoir d'eau dans le châssis est plein	Videz les condensats et redémarrez l'unité

Garanties

Garantie consommateur de 2 ans contre les défauts de production. Veuillez notes que la garantie est uniquement valable en Produisant un reçu. La garantie est uniquement valable si le produit est utilisé conformément aux instructions et aux avertissements de sécurité indiqués dans ce manuel. La garantie ne couvre pas les dommages causés par la manipulation inadaptée du produit.

REMARQUE: La garantie de 2 ans est uniquement applicable aux consommateurs et pas à l'utilisation commerciale de l'unité.

REMARQUE!

Inscrivez-vous à www.warranty-woods. com et découvertrez comment prolonger la garantie. Veuillez consulter www.woods. se pour de plus amples informations. informations

Limites conseillées lors de l'utilisation

Laffective temperature ambiente de fonctionnement pour le refroidissement est entre 17 et 35^ L'unité fonctionne jusqu'a +43^ Parametre de fusible: 5,0× 20mm3,15A,250VCA

CARACTERISTIQUES TECHNIQUES

Capacité de refroidissement 3,520 W
Consommation d'alimentation 1,350 W
Débit d'air : 420 m³ / h
Classe d'énergie A
Déhumidification 33,6 l/24 h
Réglage de température 17-30 °C
Température de fonctionnement 17-43 °C
EER 2,6
Longueur du tuyau d'échévement 1,5 m
Diamètre du tuyau d'échévement 15 cm
Gaz réfrigérant R290/260 g
Niveau sonores en décibels 56 dB / 64 dB
Poids	33,4 kg
Dimensions en mm, L x B x H	850x471x355

*Des modifications et des ameliorations techniques peuvent etre apportees. Toutes les valeurs sont approximatives et peuvent varier en raison des circonstances externes telles que la temperature, la ventilation et I'humidite.

*Ce marquage indique que ce produit ne doit pas etre elimine avec d'autres déchets menagers dans l'UE. Afin d'eviter qu'une mise au rebut incontrôlee des déchets ne nuié a l'environnement ou à la sante humaine, recyclez l'applie de maniere responsable afin de promouvoir la réutilisation durable des ressources matérielles. Pour returner yours applieare, vuiliez utilise les systèmes de return et de collecte ou contacter le detaillant chez lequel le produit a ete acheté. Il peut reprendre ce produit pour un recyclage environnemental sur.

*Les piles usées ne doivent pas être jetées avec les ordures menagères, car elles sont susceptibles de contenir des éléments toxiques et des métaux lourds nocifs pour l'environnement et dangereux pour la santé. Raportez les piles usées à un centre de recyclage approprié.

FonctionWiFi

1. Telechargez et installez l'APP

Téléchargez l'application Woods Connect dans l'App Store ou dans Google Play

1. S'inscrite/Se connecter/Mot de passage oublie

S'inscrite

Si vous n'avez pas de compte pour l'application, creez-en un ou inscrivez-vous avec le code de verification par SMS.

Cette page décrit le processus d'inscription.

1.Tapez pour acceder à la page d'inscription
2.Le système reconnait votre pays / zone automatiquement. Vous pouvez également selectionner votre code pays. Saisissez le numero de mobile/e-mail et appuyez sur « Suivant »
3. Si vous saississe le numero de mobile, saississe ensuite le code de verification dans le message et saississe le mot de passer, puis appuyez sur « Confirmez » pour terminer votre inscription.
4. Si vous saississe z' e-mail, saisissez ensuite le mot de passer et appuyez sur « Confirmez » pour terminer votre inscription.

2. Connectez-vous avec votre nom d'utilisateur et votre mot de passer ou votre code de vérification via SMS

Connectez-vous avec votre nom d'utilisateur et votre mot de passer.
1.Le systeme reconnait votre pays / zone automatiquement. Vous pouvez également selectionner votre code pays. Saisisseze le numero de mobile/ e-mail et appuyez sur « Suivant »
2.Saisissez vous numero de mobile ou e-mail inscrit et votre mot de passer pour vous connecter.

Connectez-vous avec votre code de déverification

1. Touchez « Me connecter par verification SMS » sur la nouvelle page
   2.Le systeme reconnait votre pays / zone automatiquement.
   Vous pouvez également selectionner.
   votrecode paysvous-meme.

Mot de passage oublé

Si vous avez oublie votre mot de passage, veuillez suivre les procedures suivantes:

1.Touchez 念 Mot de salle oublie 忍 2.Le systeme reconnait votre pays / zone automatique. Vous pouvez egalement selectionner libre code pays vous-meme.Saisissez le numero de mobile/e-mail et appuyez sur « Suivant
3. Saisissez le code de verification dans le message/e-mail, puis saisissez le nouveau mot de passer et touche « Confirmer » pour terminer.

WiFi Woods Connect prend en charge les fonctions ci-dessous :

Marche/Arret
Mode de refroidissement
Mode déshumidification
Modeventilaturer
Mode Eco
Réglages de température
Vitesse: Basse, Moyenne et Elevée
Minuterie:1-24h
Veille:Marche/Arret
Nettoyage automatique:Marche/ Arret
Celsius/Fahrenheit
Oscillation:Marche/Arret

3. Suivez les procedures dans l'APP pour profiter du WiFi.

Domotique

Si vous avez un produit

Domotique, veuillez effectuer les

étapes 1 à 3.

Service d'accès tiers : Touchez sur

une icone de service vocal tiers pour voir comment vous connecter au service.

Voutrouvezcesicones

Smart Home Woods Connect
prend en charge les fonctions cédssous par commande vocale :

Marche/Arrêt

Réglages de température

Pour de plus amples informations, consultez :
