UMG 96-PQ-L-LP - équipements de mesure Janitza - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Analyseur de qualité de réseau
Marque	Janitza
Modèle	UMG 96-PQ-L-LP
Dimensions (L x H x P)	96 x 96 x 63 mm (format panneau)
Poids	Environ 0,3 kg
Alimentation auxiliaire	AC/DC 24-48 V ou 100-240 V (selon variante)
Consommation	< 5 VA
Affichage	Écran LCD rétroéclairé 3 lignes
Entrées de mesure	3 tensions (L-N, L-L) et 3 courants (via TC externe)
Précision tension/courant	Classe 0,5
Fréquence nominale	50/60 Hz
Grandeurs mesurées	Tension, courant, puissance, énergie, facteur de puissance, THD, harmoniques (jusqu'à 63e rang)
Stockage de données	Mémoire interne non volatile
Interface de communication	RS485 (Modbus RTU), Ethernet (optionnel)
Protocoles	Modbus RTU/ASCII, HTTP (pour version Ethernet)
Température de fonctionnement	-10 °C à +55 °C
Humidité relative	5% à 95% sans condensation
Degré de protection	IP40 (face avant)
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de solvants.
Sécurité	Conforme à IEC 61010-1, double isolation
Pièces détachées et réparabilité	Pas de pièces réparables par l'utilisateur ; contacter le SAV Janitza.
Informations générales	Utilisé pour la surveillance de la qualité électrique en basse tension.

FOIRE AUX QUESTIONS - UMG 96-PQ-L-LP Janitza

Comment installer l'UMG 96-PQ-L-LP ?

L'appareil se monte sur panneau (découpe 92x92 mm). Assurez-vous de respecter les distances de sécurité et de connecter correctement les entrées de tension et les transformateurs de courant. Consultez le schéma de câblage dans la notice.

Quels transformateurs de courant sont compatibles ?

L'appareil accepte des TC de rapport secondaire 1A ou 5A. La plage de mesure est configurable via le logiciel. Utilisez des TC de classe 0,5 ou meilleure pour une précision optimale.

Comment configurer la communication Modbus ?

Accédez au menu de configuration via les touches avant. Réglez l'adresse Modbus (1-247), le débit en bauds (9600, 19200, etc.) et la parité. L'interface RS485 utilise une terminaison de ligne si nécessaire.

Que faire si l'écran n'affiche rien ?

Vérifiez l'alimentation auxiliaire (bornes L/+, N/-). Assurez-vous que la tension est dans la plage spécifiée. Si le problème persiste, contactez le support technique.

Comment réinitialiser les valeurs d'énergie ?

Dans le menu, sélectionnez 'Réinitialiser énergie'. Entrez le mot de passe (par défaut 0000) pour confirmer. Cela remet à zéro les compteurs d'énergie active et réactive.

Quelle est la fréquence d'échantillonnage ?

L'appareil échantillonne à 256 échantillons par cycle, ce qui permet une analyse harmonique jusqu'au 63e rang avec une précision conforme à la norme IEC 61000-4-30 Classe S.

Puis-je utiliser l'appareil en réseau triphasé déséquilibré ?

Oui, l'UMG 96-PQ-L-LP mesure les 3 phases individuellement et fournit les valeurs par phase ainsi que les totaux. Il est adapté aux réseaux triphasés avec ou sans neutre.

Comment mettre à jour le firmware ?

Le firmware peut être mis à jour via l'interface RS485 à l'aide du logiciel GridVis de Janitza. Téléchargez la dernière version depuis le site Web et suivez les instructions du logiciel.

Quels sont les intervalles de maintenance ?

Aucune maintenance périodique n'est requise. Il est recommandé de vérifier les connexions tous les ans et de nettoyer l'appareil avec un chiffon sec si nécessaire.

Où trouver le certificat d'étalonnage ?

Le certificat d'étalonnage d'usine est inclus dans l'emballage. Pour un recalibrage, contactez Janitza ou un laboratoire accrédité. Conservez le certificat comme preuve de traçabilité.

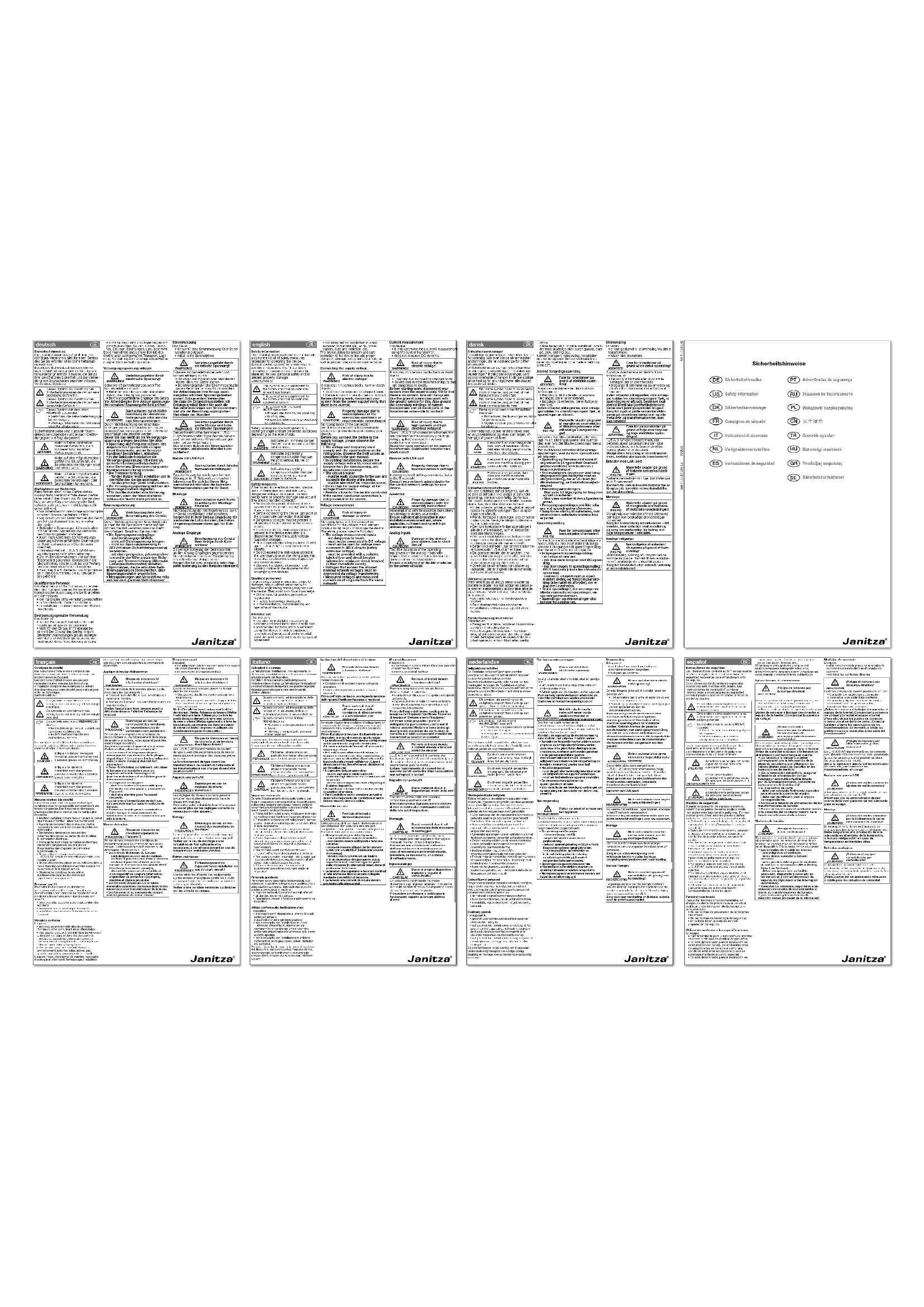

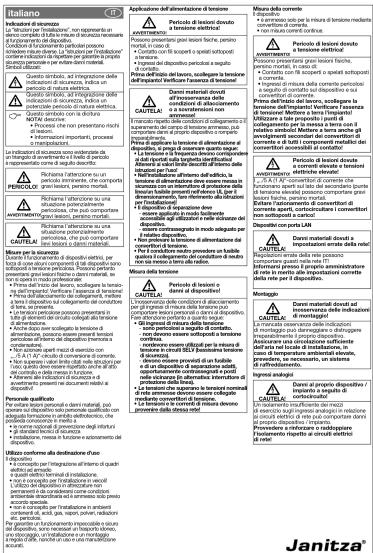

MODE D'EMPLOI UMG 96-PQ-L-LP Janitza
