VEDETTE
Pages
- Consignes de sécurité 4
- Comment faire des économies d'énergie 4

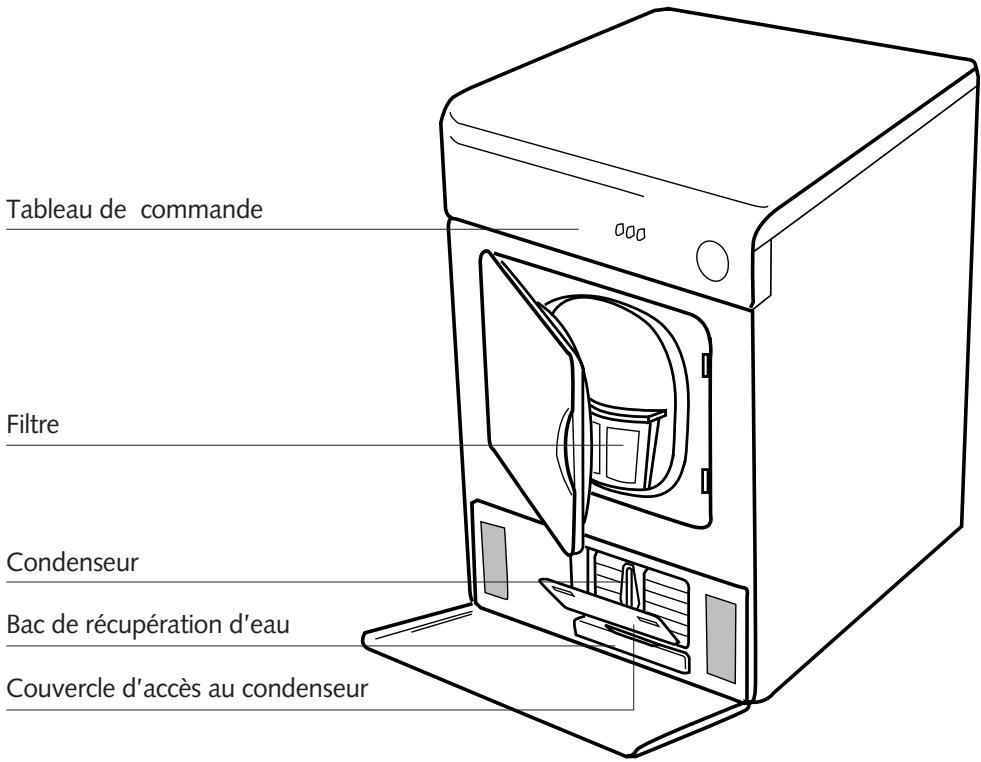

- Description de l'appareil 5
- Mise en place de votre sèche-linge 6
Environnement Mise à niveau
- Encastrement 7
- Retournement de la porte 7
Montage en colonne 8
Alimentation électrique 8
- Préparation du linge 9
Introduction du linge 9
- Présentation de la programmation 10
- Les programmes de votre sèche-linge 11
- Déroulement du programme 12
3 L'entretien de votre sèche-linge
Nettoyage du contrôle d'humidité Nettoyage de votre sèche-linge
- Entretien bac et condenseur 14
Vidange du bac de recapture Nettoyage du condenseur
4 Anomalies - que faire si...
- Incidents pouvant survenir 15
5 Relations consommateurs
· Au dos de la couverture 16
Au fil des pages de cette notice, vous découvrirez les symboles suivants qui vous signaleront:
les consignes de sécurité à respecter impérativement, (pour vous, votre machine ou votre linge) un danger électrique, les conseils et les informations importantes.
Cher Cliente, Cher Client,
Vous venez d'acquérir un sèche-linge VEDETTE et nous vous en remercions.
Nos équipes de recherche ont conçu pour vous un nouvel appareil pour prendre soin de votre linge, avec une qualité de séchage irréprochable, la(Meilleure) consommation d'énergie du marché et un nouveau design associant modernité et efficacité.
Le grand volume de tambour permet de sécher une charge de 6kg de linge et d'en réduire le froissage.
Pour répondre à tous vos besoins, le sèche-linge VEDETTE vous propose des programmes et des fonctions adaptés.
Vous trouverez également dans la gamme des produits VEDETTE, un vaste choix de lave-linge, lave-vaiselle, réfrigérateurs et congélateurs, que vous pourrez coordonner à votre nouveau sèche linge.
Notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.
VEDETTE, spécialiste incontesté du lavage depuis plusieurs décennies, vous offre une fois de plus des produits performants, fiables et faciles à utiliser, dans un respect constant de votre linge.
La Marque VEDETTE
Avant de mettre en route l'appareil, veuillez lire attentivement cette notice, ce qui vous permettra de vous familiariser très rapidement avec son fonctionnement.
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.
Votre sèche-linge est conçu pour un usage exclusivement domestique, pour sécher des textiles séchables en machine.
Respectez impérativement les consignes suivantes. Nous déclinons toute responsabilité et garantie en cas de non-respect de ces recommandations pouvant entraîner des dégâts matériels ou corporels.
Utilisez votre appareil conformément au mode d'emploi, ceci lui évitera des dommages ainsi qu'à votre linge. N'utilisez pas de dissolvants dans l'appareil (risque d'incendie et d'explosion). - Précautions d'utilisation de produits détachants : tout traitement préalable par solvant, détachant, aérosol est interdit, ces produits étant très inflammables. Si le linge nécessite ce type de traitement, le réaliser impérativement avant lavage. De même, nous vous recommandons de ne pas utiliser ces produits à proximité de votre sèche-linge et plus généralement d'appareils ÉLECTRIQUES dans une pièce mal aérée, et ce, afin d'éviter tout risque éventuel d'explosion. - Conformez-vous scrupuleusement aux étiquettes d'entretien de votre linge. - Si vous devez ouvrir la porte du tambour pendant le cycle de séchage, veillez à ne
Ne pas toucher immédiatement le tambour, car il est très chaud.
- Si des incidents se produisent et que vous ne pouvez les résoudre grâce aux solutions que nous vous préconisons (voir chapitre "incidents pouvant survenir"), faites appel à un professionnel qualifié.
- Ne laissez pas les enfants jouer avec l'appareil et éloignez les animaux domestiques.
- Avant de vous séparer de votre appareil usage, rendez-le inutilisable. Débranchez et coupez le cable d'alimentation au ras de l'appareil. Rendez la fermeture de la porte inutilisable.
- Soyez respectueux de l'environnement : renseignez-vous auprès de votre revendeur ou des services techniques de votre ville sur les possibilités de mise au rebut de votre appareil lorsqu'il sera usage.
- Si vous désirez changer le cordon d'alimentation de votre appareil, faites appel à un professionnel qualifié.
- Pendant le fonctionnement du sèche-linge, ne pas toucher le panneau arrière, car il peut atteindre des températures élevées.
Économies d'énergie
Essorez vos textiles à grande vitesse, l'humidité résiduelle sera faible et votre consommation d'énergie sera réduite. Même les textiles synthétiques doivent être essorés avant le séchage. - Chargez votre machine au maximum, tout en respectant les indications de volume que nous vous donnons dans cette notice. Vous optimiserez ainsi votre consommation d'énergie.
- Une température ambience élevée ainsi qu'une pièce trop petite augmentent le temps de séchage et la consommation d'électricité. Veillez à ce que la grille d'aération située à l'avant de l'appareil soit dégagée de tout obstacle et maintenue propre.

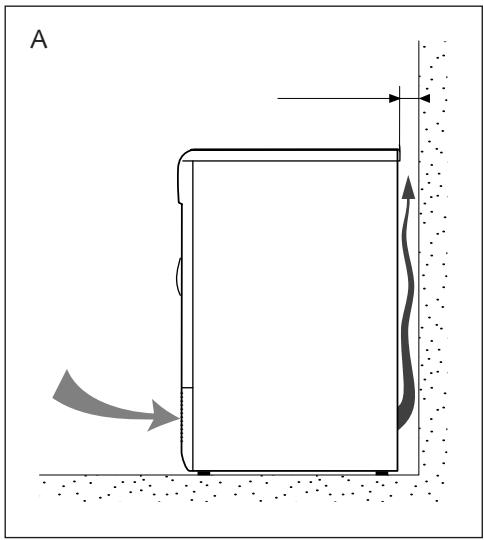

Environnement de l'appareil (a):
Votre séche-linge dégage de la chaleur si vous le placez à côté d'un autre appareil ou d'un meuble, nous vous conseillons de toujours laisser entre eux un espace pour faciliter la circulation de l'air (A).
- d'installer votre appareil sur un sol en moquette.
Si vous ne pouvez l'éviter, prenez toutes les dispositions pour ne pas générer la circulation de l'air à sa base.
- d'installer vous sèche-linge dans un lieu où il pourrait être soumis à des projections d'eau -d'installer sèche-linge dans une petite pièce fermée (si c'était le cas, ouvrez la porte ou la fenêtre pendant le séchage)
-d'installer votre sèche-linge dans une pièce insufficientamment aérée, la température de la pièce doit rester inférieure à 35°C pendant le séchage.

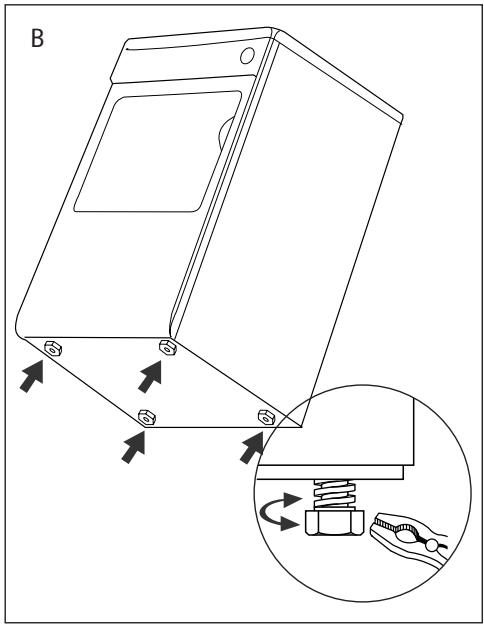

Mise à niveau (b):
Vérifiez à l'aide d'un niveau que le sol est horizontal : inclinaison maxi acceptable 1,5° (soit un écart d'environ 1 cm mesure sur la largeur et la profondeur de l'appareil).
Votre sèche-linge est équipé de 4 pieds réglables (B).
Pour régler son horizontalité et sa stabilité :
- basculez-le légèrement vers l'arrière
- En fonction de la configuration du sol, vissez ou dévissez, à l'aide d'une clé ou d'une pince, un ou plusieurs pieds pour le ou les régler en hauteur (B)
- remettez votre sèche-linge sur ses pieds et vérifiez sa stabilité.
Encastrement - retourlement de la porte
Votre sèche-linge peut être encastré. Pour les dimensions de la niche, reportez-vous au dessin ci-dessous (A).
- Pour des raisons de sécurité, installez une plaque en tôle sur le dessus de votre sèche-linge. Vous pouvez vous la procurer auprès de votre revendeur.
- Avant d'effectuer les opérations suivantes, vérifie que la prise est débranchée.
Procédez de la façon suivante :
- dévissez et retirez les vis qui se trouvent sur la partie arrière du plan de travail
- poussez le plan de travail vers l'arrête jusqu'à ce qu'il se bloque
- retirez le plan de travail en le soulevant
- Dévissez et retirez les goujons en plastique (1) situés sur les flancs du sèche-linge et retirez les tirants (2)
- Mettez la tôle (3), elle vous protège de contacts accidentels avec des éléments sous tension.
- positionnez votre sèche-linge dans la niche en l'alignant sur vos autres meubles et assurez-vous qu'il est complètement rentré sous le plan de travail.

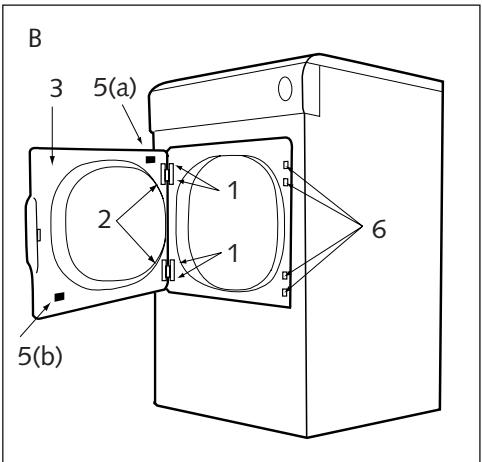

Retournement de la porte (b) :
Si vous le souhaitez, vous pouvez modifier le sens d'ouverture de la porte en suivant de la façon suivante :
- Retirez du panneau avant les 4 vis (1) qui fixent les charnières (2) de la porte (3),
- déplacez la position du micro-interrupteur (5) de la position (a) à la position (b),
- déplacez les bouchons (6) et replacez les en (1),
- fixez la porte dans les trous (6).
Montage en colonne (a) :
Votre sèche-linge peut être facilement installé au-dessus d'un lave-linge à chargement frontal.
Pour cela, procurez-vous auprès de votre revendeur un kit de superposition (cadre et ventouses). Au moment de l'installation, ne pas oublier de régler les pieds.
Alimentation électrique (b)
L'installation électrique doit être conforme à la norme NF C15-100, particulièrement pour la prise de terre.
Ligne 3× 2,5mm^2 230V raccordée à :
- un compteur 20A, 230V-50Hz
- un disjoncteur différentiel et un fusible individuel de 16A
- une prise de courant 16A 2 pôles + terre
4 Conseils pour l'installation électrique de votre(Appel):
Faites appel à un professionnel qualifié pour changer le cordon d'alimentation.
Les caractéristiques techniques du sécheuse se trouvent sur la plaque signalétique située à l'arrière de l'appareil.
- La prise de courant doit être facilement accessible mais hors de portée des enfants.
- n'utilisez pas de prolongateur, adaptateur ou prise multiple
- ne supprimez jamais la mise à la terre
Nous ne pouvons pas être tenus pour responsables de tout incident causé par une mauvaise installation électrique.
En cas d'incertitude, adressez-vous à votre installateur.
Votre appareil est conforme aux directives européennes 73/23/CEE (directive basse tension) et 89/336/CEE (compatibilité électromagnétique) modifiées par la directive 93/68/CEE.
Vérifiez l'état de vos textiles :
Si, avant d'introduire votre linge dans le séché-linge, vous constatez la présence de taches même après lavage, ne séchez pas les pièces de linge concernées car, en règle générale, les taches qui ont été repassées ou séchées en séché-linge ne peuvent plus être enlevées. Reportez-vous eventuellement aux recettes pour le traitement des tâches difficiles qui vous sont données dans la plupart des guides d'utilisation de lave-linge et, surtout, lavez de nouveau le linge taché.
Préparez vos textiles :
- fermez les fermétures à glissières et à pression - retirez les boutons mal cousus, les épinges, les agrafes - nouez les ceintures, les rubans de tablier, etc... - videz les poches
Vérifiez l'étiquetage de vos textiles
Sechage fort
Sechagedoux
Pas de séchage en tambour
Ne séchez pas dans votre sèche-linge :
- les tissus plastifiés
- les chlorofibres (Thermolactyl par exemple) Marque déposée
- les pièces de linge dotées de mousse plastique, de caoutchouc ou d'armatures risquant de se détacher
- les articles volumineux (couettes, édredons, etc...)
- le linge non essoré
- le linge ayant subi des nettoyages avec des produits chimiques inflammables.
Volumes préconisés :
Pour limiter le froissage et optimiser les temps de séchage, nous vous conseillons de ne pas dépasser 6 kg de coton et 3 kg de synthétique/délicat.
- 6 kg de coton correspondant à un volume de tambour, avec du linge non tassé,
- 3 kg de synthétique/délicat correspondant à un 1/2 volume de tambour,
- 1,5 kg de synthétique/délicat correspondant à un 1/4 volume de tambour.
Avant d'effectuer le premier séchage, nettoyez l'intérieur du tambour avec un chiffon humide, de façon à retarder la poussière qui pourrait s'y être déposée.
Introduction du linge dans le tambour :
- Ouvre la porte en tirant la poignée vers l'extérieur,
- contrôlez que le filtre est dans son logement
- introduisez le linge, lavé et essoré, dans le tambour sans le tasser
- Refermez la porte.
Poids approximatif de quelques pièces de linge (grammes) :
| Poids | Type de linge |
| 1300 | grand drap |
| 1250 | peignoir |
| 1100 | housse de couette |
| 700 | petit drap |
| 500 | pyjama homme |
| 270 | nappe |
| 250 | taie d'oreiller |
| 250 | caleçon |
| 220 | linge en éponge |
| 200 | blouse homme |
| 200 | chemise de nuit femme |
| 120 | serviette |
| 120 | chemisette |
| 100 | slips femme/homme |
| 100 | torchon |

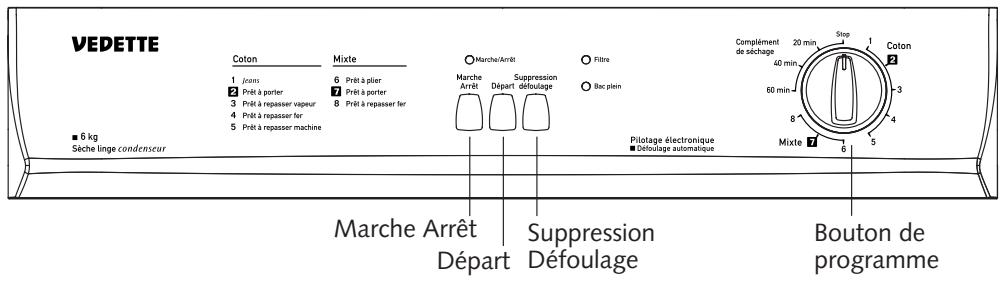

Description
Voyant
Programmation d'un cycle de séchage :
- enoncez la touche " Marche arrêt " (signal sonore), choisissez le programme en tournant le bouton, choisissez ou non l'option " Suppression Défoulage ",
- appuyez sur la touche " Départ " * (signal sonore).
- la touche départ ne reste pas en fonction.
marche clignote
marche clignote plus vite puis s'allume fixe
Mettre ou enlever une pièce pendant le séchage :
Ouvrez la Porte, - ajoutez ou enlevez la ou les pièces de textile*, - appuyez sur la touche " Départ " (signal sonore), * faites attention de ne pas vous brûler.
marche clignote
marche clignote plus vite puis s'allume fixe
Modification d'un séchage en cours :
- mettez le repère du bouton en position haute sur stop et attendez le signal sonore, choisissez à nouveau un autre programme,
- Relancez le cycle de séchage (voir ci-dessus).
marche clignote
Annulation d'un séchage en cours :
- Appuyez sur "Marche/Arrêt" à tout moment pendant le séchage.
Maintenir la performance de votre sèche-linge :
- Nettoyez le filtre à chaque cycle,
- Videz le bac à chaque cycle,
- Nettoyez le condenseur 1 fois par mois.
filtre
bac plein
Important : se rappeler que, si au cours du cycle de séchage, l'alimentation vient à manquer ou que la porte est ouverte, pour des raisons de sécurité, la machine ne repartira qu'après avoir appuyé sur la touche DEPART.
Les programmes de votre sèche-linge
| Coton | poids | nature du textile | résultat de séchage | tri du textile | prog. |
| Jeans | 6kg | linge de maison blue jean | sec | oui | 1 |
| Prêt à porter | 6kg | coton | sec | oui | 2 |
| Prêt à repasser à la vapeur | 6kg | coton | peu humide | oui | 3 |
| au fer | 6kg | coton | humide | oui | 4 |
| à la machine | 6kg | coton | plus humide | oui | 5 |
Pôle-mêle
| Prêt à porter | 3kg | synthétique délicat | sec | non | 7 |
| Prêt à plier | 3kg | synthétique délicat | plus sec | non | 6 |
| Prêt à repasser | 3kg | synthétique délicat | plus humide | non | 8 |
Autres programmes
| Complément de séchage 60-40-20 min | par exemple coton très épais | 60 à 20 min |
Programmes préconisés pour les essais en laboratoire
(selon le EN 61121- Directive 95/13/CEE)
Charge Il --- " coton prêt à repasser " 6 kg besoin le programme 4
Charge III --- " textile d'entretien facile " 3 kg besoin le programme 7
Déroulement du programme
| Action ou État | Voyant fixe | Voyant clignotant | Bipsonore |
| Mise en marche | | marche | oui |
| Choix du programme | | marche | |
| Appui sur départ | | marche | oui |
| Pendant le séchage | marche | | |
| Pendant une pause | | marche | |
| Pendant lerefroidissement | marche | filtre | |
| Fin du refroidissement | marche | filtre | |
| Pendant ledéfoulage | filtre et marche | | oui |
| Fin du défoulage | filtre et marche | | oui |
| Arrêt | | | |
Refroidissement : il intervient dans la dernière partie du cycle de séchage.
Défoulage : il intervient dès que le séchage est terminé, il évite au textile de se tasser. Durée maximum de 60 minutes.
Bac plein : le voyant s'allume lorsque le bac est plein. Il doit être vide pour pouvoir continuer le séchage.
Nettoyage du filtre :
Nous vous rappelons que le filtre doit être nettoyé après chaque cycle.
Il est situé dans la partie inférieure de l'ouverture de votre sèche-linge.
Pour le nettoyer :
- enlevez le filtre de son logement en tirant de bas en haut (A)
- nettoyez le filtre en le débarassant de la mince couche de peluche qui le recouvre (B).
Il ne doit en aucun cas être passé sous l'eau. (C)
- remettez-le en place dans son logement en le poussant bien à fond.
Utilisez un morceau de peluches mis en boule pour frotter et décoller les fibres du filtre.
Tous les 6 mois, aspirez les aérations à l'avant et à l'arrière de la machine pour éliminer la poussière et les peluches.
Nettoyage des sondes de contrôle d'humidité (d):
Si vous avez un sèche-linge électronique, il peut arriver que du calcaire se dépose sur les sondes (elles sont à l'intérieur du tambour, sur l'aube en inox). Pour l'enlever, frottez les sondes avec un chiffon imbibé de vinaigre.
Nettoyage de votre sèche-linge :
Pour le nettoyage du tableau de bord, de l'accès au tambour, de la carrosserie, utilisez une éponge ou un chiffon humidifié avec de l'eau et du savon liquide uniquement.
Dans tous les cas, n'utilise pas (E) :
- les poudres abrasives
- les éponges métalliques ou plastiques
- les produits à base d'alcool (alcool, diluant etc...)

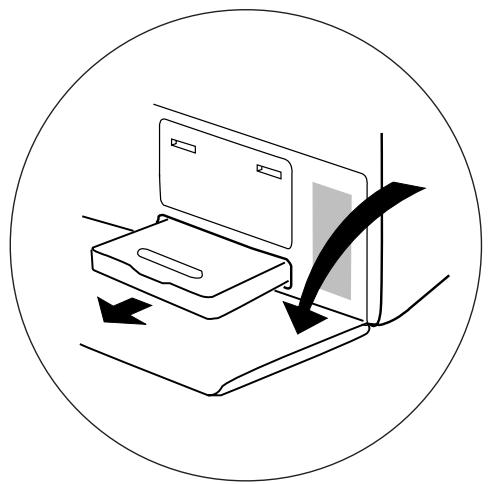

Vidange du bac de réception
Il est situé en bas de votre appareil. Il récapitule l'eau extraite du linge pendant le séchage.
Pour le vider, basculez la plinthe et dégagez-le de son logement en le tirant vers vous (A et B).
Le bac de récapération doit être vidé après chaque cycle de séchage.
Si vous ne le faites pas, le cycle suivant sera interrompu. Une vingtaine de secondes après que vous aurez vidé et remis le bac de récapération en place, le cycle repartira, et le voyant "bac plein" s'éteindra.
Risque de gel : en cas de risque de gel, videz le bac de récapération de l'eau
Déplacement de l'appareil : Videz le bac de réception d'eau si vous voulez déplacer ou basculer votre appareil.
Nettoyage du condenseur :
Le condenseur doit être nettoyé deux fois par mois. Débranchez le cordon d'alimentation avant le nettoyage du condenseur. - basculez la plinthe située à l'avant de l'appareil (A) - déposez le couvercle du condenseur en faisant glisser les deux systèmes de blocage à l'aide d'une pièce de monnaie (C) - déverrouillez le condenseur en faisant pivoter son levier de (D) - retirez-le délicatement (E) - débarrasssez le condenseur des peluches - nettoyez-le uniquement avec de l'eau sous le robinet (F) - assurez-vous, après le nettoyage que tous les tubes sont "débouchés" et que les ailettes sont propres. - frottez-le sommairement - enlevez les dépôts de fibres sur toute la surface du logement du condenseur ainsi que ceux accumulés autour de la sortie d'évacuation de l'eau (F) - remettez en place le condenseur, verrouillez-le et remettez le couvercle et la plinthe. Important : lors du remontage du condenseur, maintenez le condenseur plaqué au fond de son logement pendant l'opération de verrouillage.
Incidents pouvant survenir
Quelques incidents peuvent survenir lors de l'utilisation de votre sèche-linge. Nous vous proposons des solutions.
| Pannes | Vérifier si : |
| Le sèche-linge ne démarpe pas, vérifiez si ! | • les fusibles sont en parfait état
• la prise de courant est branchée
• la touche marche/arrêt ou départ est enforcée
• la porte est bien fermée
• le condenseur est bien verrouillé
• le bac de récapération d'eau est bien vide et emboité
• le filtré est bien dans son logement |
| Les temps de séchage sont trop longs, vérifiez si ! | • le filtré dans le tambour n'est pas chargeé de peluches
• le condenseur n'est pas encrassé
• la charge de linge est assez essorée (500 t/min minimum, mais un essorage à 850 t/min ou plus donne de plus courts temps de séchage)
• la température dans la piece n'est pas trop élevé, (surtout si cette dernière est petite), au besoin ouvrir la porte ou la fenêtre
• les entrées et les sorties d'air sont assez dégagées pour assurer une circulation correcte |
| Le linge est trop humide, vérifiez si ! | • le filtré dans le tambour est chargeé de peluches
• la sélection du type de séchage est correcte. Choisissez si besoin un programme plus sec
• le condenseur n'est pas bouché par des peluches |
| Le séchage n'est pas homogène, vérifiez si ! | • le linge a bien été mis suffisamment "déplié" dans le tambour
• le tambour n'est pas trop chargeé |
| Les pièces de linge en synthétique sont chargées d'électricité statique, vérifiez si ! | • le linge n'est pas trop sec
• vous avez utilisé de l'assouplissant lors du lavage. L'usage de ce produit permet de réduire en grande partie les problèmes d'électricité statique |
| Le voyant "bac plein" est allumé, vérifiez si ! | • le bac de récapération d'eau est plein : après l'avoir vidé, remettez-le correctement en place en le réemboitant à fond dans son logement |
| Le voyant "bac plein "s'allume en cours de cycle alors que le bac n'est que partiellement plein, vérifiez si ! | • votre sèche-linge est horizontal |
Service Consommateurs VEDETTEP 9526 - 95069 Cergy-Pontoise Ced
N° Indigo 0825061602
0,15€ TTC/min, tarif en vigueur au 1er juillet 2003
VEDETTE
la confiance régne
VEDETTE - 7, rue Henri Becquerel - 92854 Rueil-Malmaison Cedex
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.
