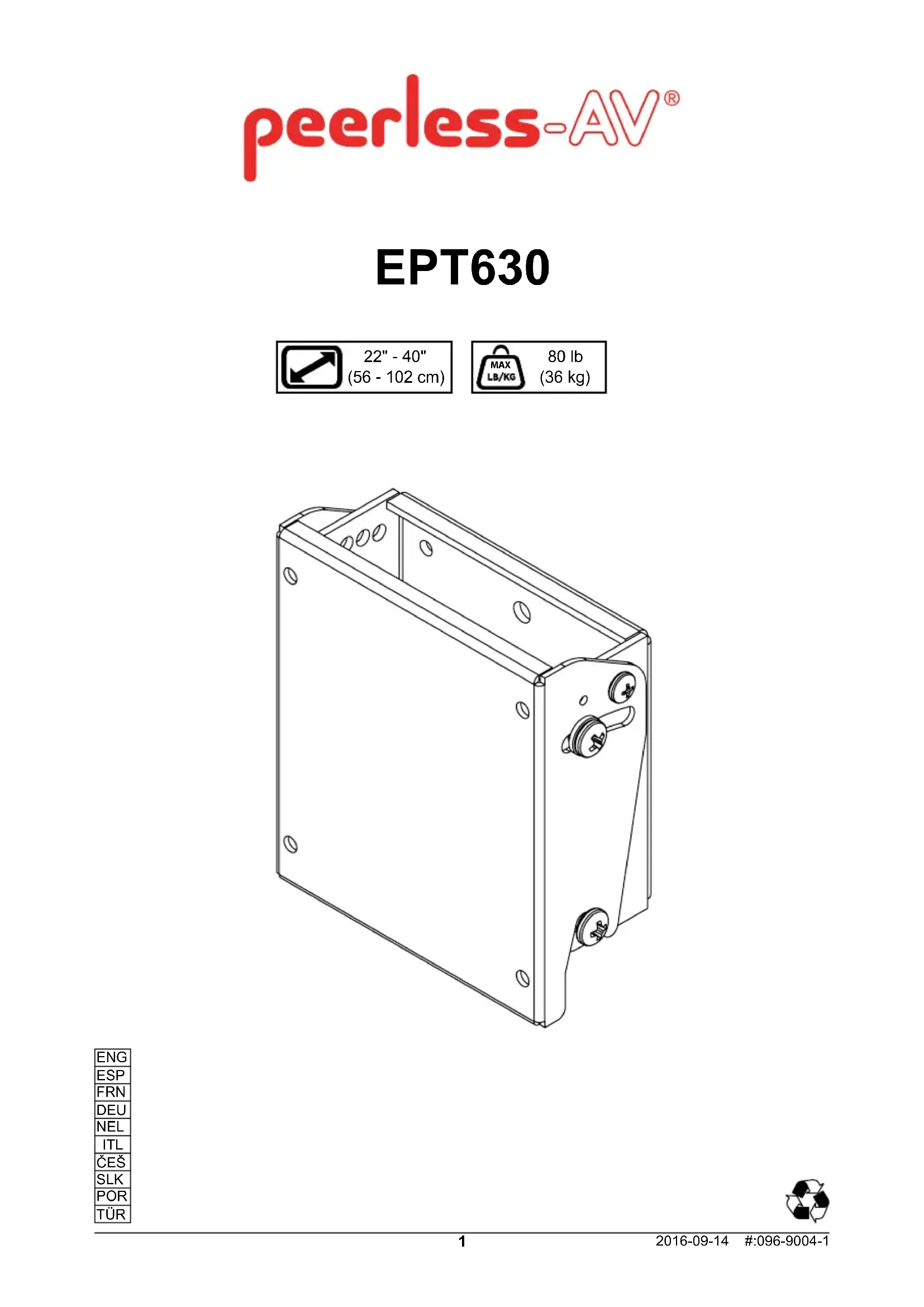

EPT630 - Support écran plat Peerless-AV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour écran plat
Marque	Peerless-AV
Modèle	EPT630
Dimensions (L x H x P)	Environ 70 x 25 x 5 cm (selon configuration)
Poids du support	Environ 3,5 kg
Capacité de charge maximale	56,7 kg (125 lb)
Compatibilité VESA	Jusqu'à 600 x 400 mm (inclut les plus petits)
Inclinaison	Angles préréglés : -5°, 0°, 5°, 10°, 15°
Matériau	Acier robuste
Couleur	Noir
Types de mur supportés	Montants en bois, béton plein, blocs de béton
Fixations incluses	Vis, chevilles, entretoises pour les trois types de mur
Garantie	5 ans limitée
Usage	Intérieur uniquement
Installation	Requiert deux personnes ou un dispositif de levage
Profondeur minimale du mur (parpaing)	20 cm (8 po)
Profondeur de perçage minimale	6,4 cm (2,5 po)

FOIRE AUX QUESTIONS - EPT630 Peerless-AV

Quel est le poids maximal supporté par le support EPT630 ?

Le support EPT630 peut supporter jusqu'à 56,7 kg (125 lb). Ne jamais dépasser cette charge pour éviter tout risque de défaillance.

Quels types de murs sont compatibles avec ce support ?

Le support est conçu pour montants en bois (2x4 po minimum), béton plein (épaisseur 20 cm, résistance 2000 psi) et blocs de béton (norme ASTM C-90, épaisseur 20 cm). Les fixations pour chaque type sont incluses.

Quelles sont les dimensions VESA compatibles ?

Le support est universel et prend en charge les normes VESA jusqu'à 600 x 400 mm. Il convient à la plupart des écrans plats de 32 à 65 pouces.

Puis-je incliner mon écran après l'installation ?

Oui, l'inclinaison peut être réglée sur cinq positions prédéfinies : -5°, 0°, 5°, 10° et 15°. Un outil peut être nécessaire pour ajuster l'angle.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un niveau à bulle, d'un tournevis et d'une clé (généralement fournie). Suivez les instructions de perçage pour votre type de mur.

Le support est-il adapté à un usage extérieur ?

Non, ce support est conçu uniquement pour une utilisation en intérieur. Une installation extérieure peut entraîner une défaillance du produit ou des blessures.

Comment installer le support sur un mur en blocs de béton ?

Ne percez pas dans les joints de mortier. Percez dans la partie solide du bloc à au moins 25 mm du bord. Utilisez une perceuse à basse vitesse pour éviter d'endommager le trou. La profondeur minimale de perçage est de 6,4 cm.

Y a-t-il une garantie sur le support ?

Oui, Peerless-AV offre une garantie limitée de 5 ans contre les défauts de matériau et de main-d'œuvre, à compter de la date d'achat par l'utilisateur final.

Puis-je installer ce support seul ?

Il est fortement recommandé de se faire aider par une seconde personne ou d'utiliser un dispositif de levage mécanique pour lever et positionner l'écran en toute sécurité.

Comment nettoyer le support ?

Utilisez un chiffon doux et sec pour dépoussiérer. Évitez les produits chimiques agressifs qui pourraient endommager la finition. Inspectez régulièrement les fixations pour vérifier qu'elles sont bien serrées.

MODE D'EMPLOI EPT630 Peerless-AV

FRN - Ce produit est conçu pour une installation sur des murs à montants en bois, en béton plein ou en blocs de béton. Les pièces de fixation nécessaires à l'installation sur des montants en bois, du béton plein et du bloc de béton sont incluses. Avant de procéder à l'installation, assurez-vous que la surface de support peut soutenir la charge totale de l'équipement ainsi que des pièces de fixation. Les vis doivent être serrées au maximum. Ne serrez pas trop les vis pour éviter tout risque d'endommager le produit et de causer sa défaillance. Ne dépassez jamais la capacité de charge maximale. Pour lever et positionner l'équipement en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un dispositif de levage mécanique. Ce produit est conçu uniquement pour un usage intérieur. L'utilisation de ce produit à l'extérieur peut causer une défaillance du produit ou des blessures corporelles. Prenez garde à ne pas vous pincer les doigts lorsque vous manipulez le support. Pour toute assistance, veuillez contacter le service à la clientèle au 1-800-865-2112.

▲ ACHTUNG

FRN - Lors de l'installation de supports muraux Peerless sur un mur à montants en bois recouvert de plaque de plâtre (cloison sèche), assurez-vous que les montants en bois ont une taille nominale d'au moins 2 po x 4 po (5 cm x 10 cm). Ne pas installer sur une plaque de plâtre dont l'épaisseur est supérieure à 5/8 po (16 mm).

ACHTUNG

FRN Marquez la ligne médiane du montant.

FRN Marquez les trous de fixation le long de la ligne médiane du montant.

Percez les trous de fixation dans la surface de support, une profondeur minimale de 2,5 po (64mm) est requise.

Le trou doit être centré sur le montant.

Mettez à niveau et procédez au montage.

FRN - Lors de l'installation de supports muraux Peerless sur un mur en béton, celui-ci doit avoir au moins 8 po (20 cm) d'épaisseur et une résistance à la compression d'au moins 2 000 psi. Lors de l'installation de supports muraux Peerless sur un mur en blocs de béton, ceux-ci doivent respecter les normes ASTM C-90 et avoir une épaisseur nominale d'au moins 8 po (20 cm). Ne percez pas dans les joints de mortier! Veillez à installer le support dans une partie solide du bloc, généralement à un minimum de 1 po (25 mm) à partir du côté du bloc. Il est conseillé de percer le trou à l'aide une perceuse électrique standard à vitesse basse plutôt que d'un marteau perforateur afin d'éviter de briser le fond du trou lorsque vous entrez dans un vide ou une cavité. Ne fixez jamais des chevilles à expansion pour béton à du béton ou du bloc de béton recouvert d'une couche de plâtre, d'une cloison sèche ou de tout autre matériau de finition.

ACHTUNG

Percez les trous de fixation dans la surface de support, une profondeur minimale de 2,5 po (64mm) est requise.

Ne percez pas dans les joints de mortier.

FRN Mettez à niveau et procédez au montage.

FRN Il faut effectuer au moins trois tours de vis complets et bien serrer les vis.

FRN Facultatif utilisation d'entretoises.

Angles d'inclinaison préréglés de -5°, 0°, 5°, 10° ou 15°.

Peerless Industries, Inc. (« Peerless ») garantit aux utilisateurs finaux d'origine des produits PeerlessMD que lesdits produits ne présenteront aucun défaut de matériau ou de main-d'œuvre, dans la mesure où ils sont utilisés normalement, pendant une période de cinq ans à compter de la date d'achat par l'utilisateur final d'origine (mais en aucun cas plus de six ans après la date de fabrication du produit). Peerless, à sa discrétion, réparera ou remplacera tout produit non conforme aux termes de cette garantie, ou en remboursera le prix d'achat.

La durée de toute garantie implicite de qualité commerciale ou d'application à un usage particulier n'excédera en aucun cas la durée de la garantie applicable expressément stipulée plus haut. Certains états ou provinces n'autorisent pas la limitation de la durée d'une garantie implicite, et la limitation ci-dessus peut donc ne pas vous être applicable.

Cette garantie ne couvre pas les dommages causés par (a) un entretien ou des réparations effectués par l'acheteur ou une personne non autorisée par Peerless à effectuer un tel entretien ou de telles réparations, (b) un emballage inadéquat lors de l'expédition d'un produit retourné, (c) une installation incorrecte ou le non-respect des instructions ou mises en garde de Peerless lors de l'installation, l'utilisation ou le rangement du produit, ou (d) une mauvaise utilisation ou un accident survenu lors d'un transport ou autrement, y compris l'intervention de tiers et les cas de force majeure.

Peerless ne peut en aucun cas être tenu responsable de quelque dommage accessoire ou indirect que ce soit ni de dommages résultant du vol d'un quelconque produit, que celui-ci ait été ou non protégé par un dispositif de sécurité intégré à un produit PeerlessMD. Certains états ou provinces n'autorisent pas l'exclusion ou la restriction des dommages accessoires ou indirects, et il est possible que les restrictions ou exclusions ci-dessus ne s'appliquent pas à votre cas.

Les dispositions de cette garantie remplacent toute autre garantie expresse ou implicite et constituent le seul recours possible en cas de défectuosité d'un produit. Aucun marchand, distributeur, installateur ou autre personne n'est autorisé à modifier ou étendre la portée de cette garantie limitée, ni à imposer quelque obligation ce que soit à Peerless en ce qui concerne la vente de tout produit PeerlessMD.

Cette garantie offre des droits juridiques particuliers auxquels peuvent s'ajouter d'autres droits, susceptibles de varier d'une province ou d'un état à l'autre.
