1P10FFC-USB-SERIAL - Câble pour ordinateur et périphérique StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur USB vers série RS232
Marque	StarTech.com
Modèle	1P10FFC-USB-SERIAL
Interface	USB 2.0 type A mâle vers DB9 RS232 mâle
Longueur du câble	3 m (estimation)
Connecteurs	1 port USB-A, 1 port série DB9 (9 broches)
Alimentation	Alimenté par bus USB (5 V)
Fonctions principales	Conversion USB en RS232, prise en charge de débits en bauds jusqu'à 115200 bps
Indicateurs LED	LED USB (bleu), LED de réception (vert), LED de transmission (jaune)
Protection	Protection ESD niveau 4
Systèmes d'exploitation compatibles	Windows, macOS, Linux (avec pilotes FTDI)
Contenu du paquet	Adaptateur USB-série, 2 vis DB9, guide de démarrage rapide
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Éviter tout liquide.
Sécurité	Ne pas exposer à l'humidité. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Les vis DB9 sont incluses. Pas de pièces réparables par l'utilisateur.
Informations générales	Fabriqué par StarTech.com. Garantie constructeur (consulter le site).

FOIRE AUX QUESTIONS - 1P10FFC-USB-SERIAL StarTech.com

Comment installer les pilotes pour l'adaptateur USB-série ?

Téléchargez le pilote depuis le site StarTech.com dans l'onglet 'Pilotes/Téléchargements'. Pour Windows, extrayez et exécutez le fichier d'installation. Pour macOS, ouvrez le dossier correspondant à votre version et lancez l'installateur. Connectez ensuite l'adaptateur à un port USB-A.

Le câble n'est pas reconnu par mon ordinateur, que faire ?

Vérifiez que les pilotes sont correctement installés. Sur Windows, allez dans le Gestionnaire de périphériques et cherchez un port COM sous 'Ports (COM & LPT)'. Sur macOS, utilisez 'Informations système' > 'USB' pour voir le périphérique. Redémarrez l'ordinateur ou essayez un autre port USB.

Quels systèmes d'exploitation sont supportés ?

L'adaptateur est compatible avec Windows, macOS et Linux grâce aux pilotes FTDI. Les pilotes sont automatiquement installés sur la plupart des systèmes récents.

Puis-je utiliser cet adaptateur avec un port USB-C ?

Oui, à condition d'utiliser un adaptateur ou un câble USB-C vers USB-A. L'adaptateur est conçu pour un port USB-A standard.

Comment vérifier que le pilote est correctement installé sous Windows ?

Ouvrez le Gestionnaire de périphériques. Développez 'Ports (COM & LPT)'. Vous devriez voir un port COM nommé 'USB Serial Port (COMx)'. Faites un clic droit > 'Propriétés' pour confirmer que le pilote fonctionne.

Que faire si les LED ne s'allument pas ?

Assurez-vous que l'adaptateur est bien connecté à un port USB fonctionnel. Si la LED bleue ne s'allume pas, le pilote n'est peut-être pas installé correctement. Essayez de réinstaller le pilote ou testez sur un autre ordinateur.

Y a-t-il une garantie sur cet adaptateur ?

StarTech.com offre une garantie à vie sur ce produit. Pour plus de détails, consultez leur site web ou contactez le support client.

Comment nettoyer l'adaptateur USB-série ?

Débranchez l'adaptateur avant nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou de liquides.

Est-il compatible avec des périphériques série 5V ?

Oui, l'adaptateur suit la norme RS232. Il peut communiquer avec des appareils série utilisant des signaux RS232 (généralement -12V/+12V). Pour les périphériques logiques 5V (TTL), un adaptateur supplémentaire est nécessaire.

Quelle est la vitesse de transmission maximale ?

La puce FTDI supporte des débits en bauds jusqu'à 115200 bps (et plus selon le modèle). Consultez la fiche technique pour les vitesses exactes.

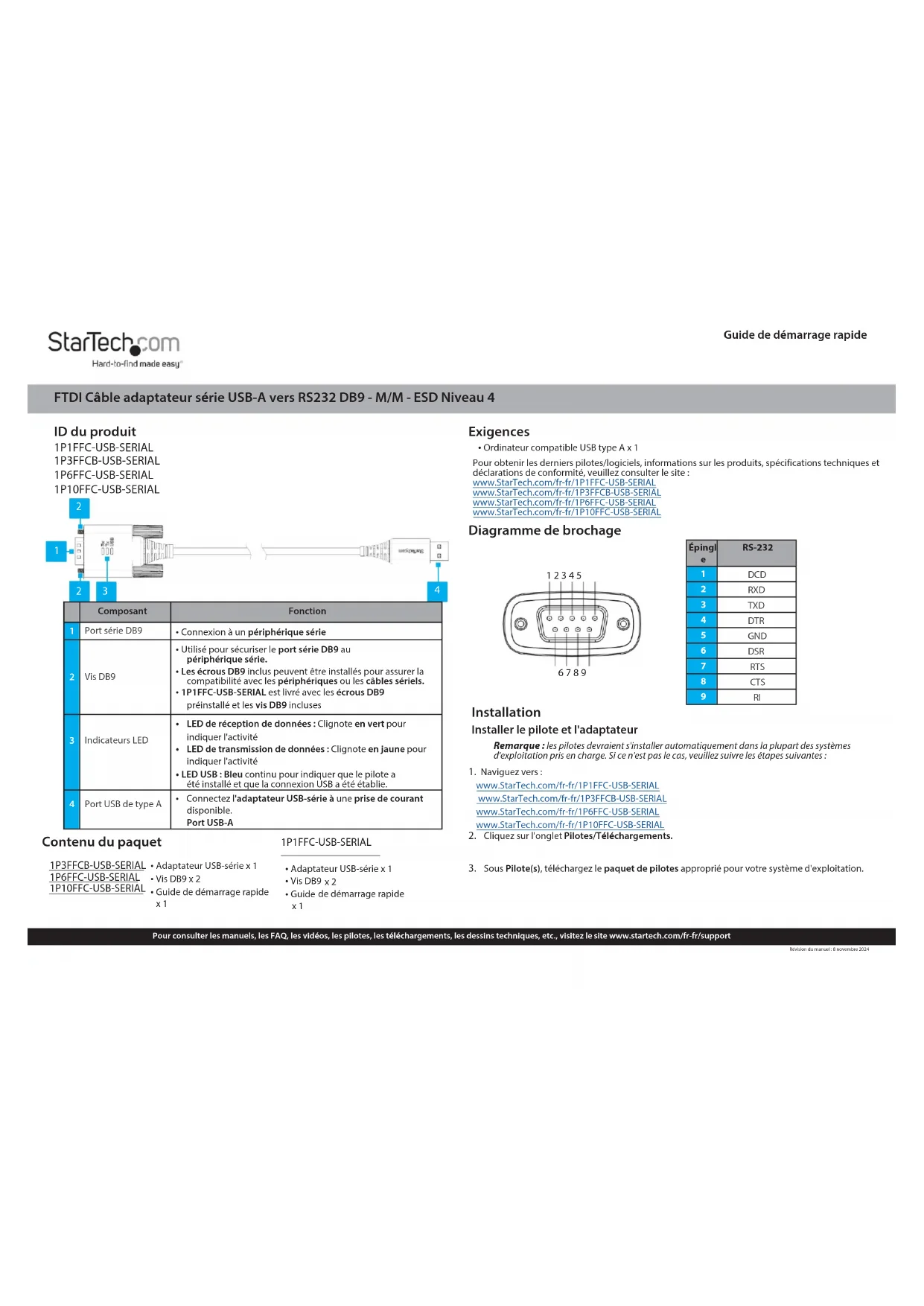

MODE D'EMPLOI 1P10FFC-USB-SERIAL StarTech.com

FTDI Câble adaptateur série USB-A vers RS232 DB9 - M/M - ESD Niveau 4

ID du produit

1P1FFC-USB-SERIAL

1P3FFCB-USB-SERIAL

1P6FFC-USB-SERIAL

1P10FFC-USB-SERIAL

	Composant	Fonction
1	Port série DB9	• Connexion à un périphérique série
2	Vis DB9	• Utilisé pour sécuriser le port série DB9 au périphérique série.• Les écrous DB9 inclus peuvent être installés pour assurer la compatibilité avec les périphériques ou les câbles sériels.• 1P1FFC-USB-SERIAL est livré avec les écrous DB9 préinstallé et les vis DB9 incluses
3	Indicateurs LED	• LED de réception de données : Clignote en vert pour indiquer l'activité• LED de transmission de données : Clignote en jaune pour indiquer l'activité• LED USB : Bleu continu pour indiquer que le pilote a été installé et que la connexion USB a été établie.
4	Port USB de type A	• Connectez l'adaptateur USB-série à une prise de courant disponible.Port USB-A

Contenu du paquet

1P1FFC-USB-SERIAL

1P3FFCB-USB-SERIAL • Adaptateur USB-série x 1

1P6FFC-USB-SERIAL • Vis DB9 x 2

1P10FFC-USB-SERIAL • Guide de démarrage rapide x 1

- Adaptateur USB-série x 1

- Vis DB9 x 2

- Guide de démarrage rapide x 1

Exigences

- Ordinateur compatible USB type A x 1

Pour obtenir les derniers pilotes/logiciels, informations sur les produits, spécifications techniques et déclarations de conformité, veuillez consulter le site :

www.StarTech.com/fr-fr/1P1FFC-USB-SERIAL www.StarTech.com/fr-fr/1P3FFCB-USB-SERIAL www.StarTech.com/fr-fr/1P6FFC-USB-SERIAL www.StarTech.com/fr-fr/1P10FFC-USB-SERIAL

Diagramme de brochage

1 2 3 4 5 6 7 8 9

Épingle	RS-232
1	DCD
2	RXD
3	TXD
4	DTR
5	GND
6	DSR
7	RTS
8	CTS
9	RI

Installation

Installer le pilote et l'adaptateur

Remarque : les pilotes devraient s'installer automatiquement dans la plupart des systèmes d'exploitation pris en charge. Si ce n'est pas le cas, veuillez suivre les étapes suivantes :

1. Naviguez vers :

www.StarTech.com/fr-fr/1P1FFC-USB-SERIAL www.StarTech.com/fr-fr/1P3FFCB-USB-SERIAL www.StarTech.com/fr-fr/1P6FFC-USB-SERIAL www.StarTech.com/fr-fr/1P10FFC-USB-SERIAL

1. Cliquez sur l'onglet Pilotes/Téléchargements.

2. Sous Pilote(s), téléchargez le paquet de pilotes approprié pour votre système d'exploitation.

Fenêtres

1. Cliquez avec le bouton droit de la souris sur fichier téléchargé et extrayez le contenu avec Extraire tout.
2. Parcourez le dossier Windows et exécutez le fichier d'installation.
3. Suivez les instructions à l'écran pour terminer l'installation.
4. Connectez l'adaptateur USB-série à un port USB-A disponible.
5. Double-cliquez sur le fichier téléchargé.
6. Ouvrez le dossier correspondant à votre version de macOS et exécutez le fichier d'installation qui s'y trouve.
7. Suivez les instructions à l'écran pour terminer l'installation.
8. Connectez l'adaptateur USB-série à un port USB-A disponible.

macOS

Vérifier l'installation du pilote

Fenêtres

1. Accédez au gestionnaire de périphériques.
2. Sous Ports (COM & LPT), cliquez avec le bouton droit de la souris sur Port COM et cliquez sur Propriétés.
3. Confirmez que le pilote est installé et qu'il fonctionne comme prévu.

macOS

1. Naviguez jusqu'à Informations sur le système.
2. Développez la section Matériel et cliquez sur USB.
3. Confirmez que le port COM apparaît dans la liste.
