| Type de produit | Câble adaptateur série USB-A vers RS232 DB9 mâle/mâle |
| Marque | StarTech.com |
| Modèle | 1P3FFCB-USB-SERIAL |
| Longueur du câble | 0,9 m (3 pieds) |
| Dimensions (L x l x H) | Environ 10 x 2 x 1,5 cm (connecteur inclus) |
| Poids | Environ 100 g |
| Alimentation | Alimenté par bus USB (5 V, 500 mA max) |
| Chipset | FTDI (FT232R) |
| Protection ESD | Niveau 4 (contact ±8 kV, air ±15 kV) |
| Connecteur côté PC | USB type A mâle |
| Connecteur côté périphérique | DB9 mâle (RS232) |
| Indicateurs LED | RX vert, TX jaune, USB bleu |
| Systèmes d'exploitation pris en charge | Windows, macOS, Linux (pilotes FTDI standard) |
| Brochage RS232 | DCD, RXD, TXD, DTR, GND, DSR, RTS, CTS, RI (complet) |
| Débit en bauds max | Jusqu'à 921 600 bps |
| Contenu du paquet | Adaptateur USB-série, vis DB9 (2), guide de démarrage rapide |
| Entretien et nettoyage | Essuyer avec un chiffon sec et non pelucheux. Ne pas utiliser de liquides. |
| Sécurité | Conforme aux normes CE, FCC. Utiliser exclusivement avec des câbles USB blindés. |
| Pièces détachées et réparabilité | Non réparable par l'utilisateur. Contacter le support StarTech.com pour toute assistance. |
| Informations générales | Garantie 2 ans. Recyclable en déchèterie ou magasin. |
FOIRE AUX QUESTIONS - 1P3FFCB-USB-SERIAL StarTech.com
Questions des utilisateurs sur 1P3FFCB-USB-SERIAL StarTech.com
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Câble pour ordinateur et périphérique au format PDF gratuitement ! Retrouvez votre notice 1P3FFCB-USB-SERIAL - StarTech.com et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 1P3FFCB-USB-SERIAL de la marque StarTech.com.

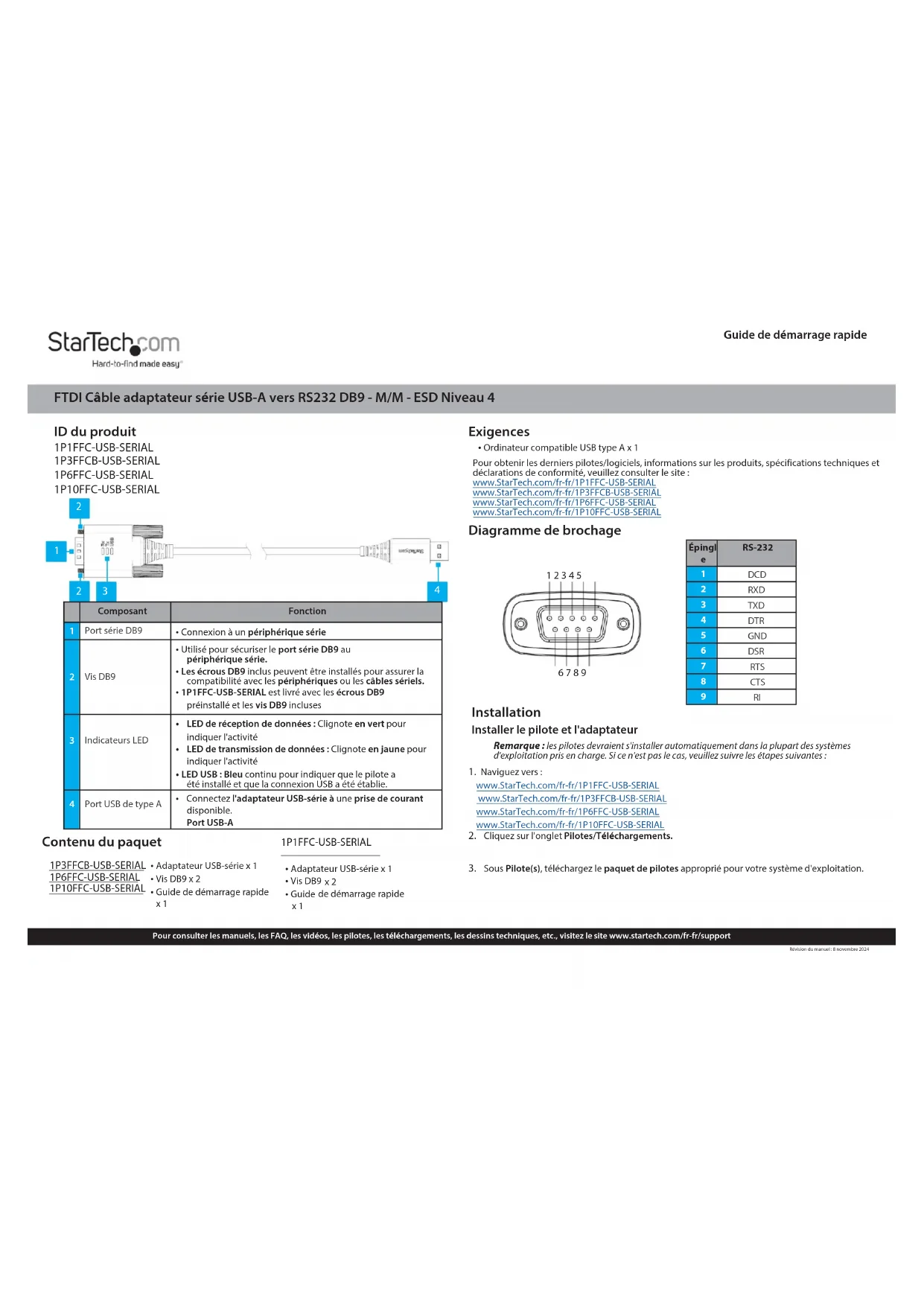

MODE D'EMPLOI 1P3FFCB-USB-SERIAL StarTech.com
FTDI Câble adaptateur série USB-A vers RS232 DB9 - M/M - ESD Niveau 4
ID du produit
1P1FFC-USB-SERIAL
1P3FFCB-USB-SERIAL
1P6FFC-USB-SERIAL
1P10FFC-USB-SERIAL
| Composant | Fonction | |
| 1 | Port série DB9 | • Connexion à un périphérique série |
| 2 | Vis DB9 | • Utilisé pour sécuriser le port série DB9 au périphérique série.• Les écrous DB9 inclus peuvent être installés pour assurer la compatibilité avec les périphériques ou les câbles sériels.• 1P1FFC-USB-SERIAL est livré avec les écrous DB9 préinstallé et les vis DB9 incluses |
| 3 | Indicateurs LED | • LED de réception de données : Clignote en vert pour indiquer l'activité• LED de transmission de données : Clignote en jaune pour indiquer l'activité• LED USB : Bleu continu pour indiquer que le pilote a été installé et que la connexion USB a été établie. |
| 4 | Port USB de type A | • Connectez l'adaptateur USB-série à une prise de courant disponible.Port USB-A |
Contenu du paquet
1P1FFC-USB-SERIAL
1P3FFCB-USB-SERIAL • Adaptateur USB-série x 1
1P6FFC-USB-SERIAL • Vis DB9 x 2
1P10FFC-USB-SERIAL • Guide de démarrage rapide x 1
- Adaptateur USB-série x 1
- Vis DB9 x 2
- Guide de démarrage rapide x 1
Exigences
- Ordinateur compatible USB type A x 1
Pour obtenir les derniers pilotes/logiciels, informations sur les produits, spécifications techniques et déclarations de conformité, veuillez consulter le site :
www.StarTech.com/fr-fr/1P1FFC-USB-SERIAL www.StarTech.com/fr-fr/1P3FFCB-USB-SERIAL www.StarTech.com/fr-fr/1P6FFC-USB-SERIAL www.StarTech.com/fr-fr/1P10FFC-USB-SERIAL
Diagramme de brochage
| 1 | DCD |
| 2 | RXD |
| 3 | TXD |
| 4 | DTR |
| 5 | GND |
| 6 | DSR |
| 7 | RTS |
| 8 | CTS |
| 9 | RI |
Installation
Installer le pilote et l'adaptateur
Remarque : les pilotes devraient s'installer automatiquement dans la plupart des systèmes d'exploitation pris en charge. Si ce n'est pas le cas, veuillez suivre les étapes suivantes :
- Naviguez vers :
www.StarTech.com/fr-fr/1P1FFC-USB-SERIAL www.StarTech.com/fr-fr/1P3FFCB-USB-SERIAL www.StarTech.com/fr-fr/1P6FFC-USB-SERIAL www.StarTech.com/fr-fr/1P10FFC-USB-SERIAL
-
Cliquez sur l'onglet Pilotes/Téléchargements.
-
Sous Pilote(s), téléchargez le paquet de pilotes approprié pour votre système d'exploitation.
Fenêtres
- Cliquez avec le bouton droit de la souris sur fichier téléchargé et extrayez le contenu avec Extraire tout.
- Parcourez le dossier Windows et exécutez le fichier d'installation.
- Suivez les instructions à l'écran pour terminer l'installation.
- Connectez l'adaptateur USB-série à un port USB-A disponible.
- Double-cliquez sur le fichier téléchargé.
- Ouvrez le dossier correspondant à votre version de macOS et exécutez le fichier d'installation qui s'y trouve.
- Suivez les instructions à l'écran pour terminer l'installation.
- Connectez l'adaptateur USB-série à un port USB-A disponible.
macOS
Vérifier l'installation du pilote
Fenêtres
- Accédez au gestionnaire de périphériques.
- Sous Ports (COM & LPT), cliquez avec le bouton droit de la souris sur Port COM et cliquez sur Propriétés.
- Confirmez que le pilote est installé et qu'il fonctionne comme prévu.
macOS
- Naviguez jusqu'à Informations sur le système.
- Développez la section Matériel et cliquez sur USB.
- Confirmez que le port COM apparaît dans la liste.

