Type de produit	Casque Broadcast Stéréo avec microphone (dynamique ou condensateur)
Marque	Audio-Technica
Modèle	BPHS2a (inclut BPHS2, BPHS2C, BPHS2S)
Type de transducteur (casque)	Dynamique fermé
Diamètre du transducteur	45 mm
Sensibilité du casque	102 dB/mW
Réponse en fréquence du casque	15 à 28 000 Hz
Impédance du casque	38 Ω (312 Ω avec limiteur activé)
Niveau de sortie maximal du casque	1 600 mW
Type de microphone (BPHS2/BPHS2S)	Dynamique, hypercardioïde
Type de microphone (BPHS2C)	Condensateur à électret, cardioïde
Sensibilité du microphone	-57 dB (5,6 mV) (0 dB = 1 V/Pa, 1 kHz)
Réponse en fréquence du micro (BPHS2/BPHS2S)	50 à 14 000 Hz (à 2 cm)
Réponse en fréquence du micro (BPHS2C)	60 à 15 000 Hz (à 2 cm)
Impédance de sortie du micro	550 Ω
Alimentation fantôme (BPHS2C)	11 à 52 V CC, 2 mA
Limiteur de volume	Oui, réglable à 105 dB
Connexion	Connecteur TB6 mâle (via câble BPCB2 ou BPCB3)
Poids (sans câble)	BPHS2 : 250 g, BPHS2C : 240 g, BPHS2S : 190 g
Accessoires fournis	Bonnette x3, pince, pochette de protection
Pièces de rechange	Coussinets d'oreille (HP-M60x), coussinet de tête
Entretien	Essuyer avec un chiffon sec, éviter solvants, nettoyer coussinets et câble
Stockage	Endroit ventilé, à l'abri de la chaleur et de l'humidité
Consommables	Coussinets d'oreille, de tête et de tempe (remplacer si nécessaire)

FOIRE AUX QUESTIONS - BPHS2a Audio-Technica

Comment nettoyer le casque Audio-Technica BPHS2a ?

Essuyez la partie principale avec un chiffon sec. N'utilisez pas d'alcool ou de solvants. Nettoyez le câble immédiatement après usage pour éviter qu'il durcisse. Essuyez la fiche si elle est sale. Les coussinets d'oreille et de tête doivent être essuyés avec un chiffon sec et séchés à l'ombre.

Comment utiliser le limiteur de volume ?

Utilisez un instrument à pointe fine pour faire glisser le limiteur de volume sur la position MARCHE. Cela limite le volume à 105 dB pour protéger votre ouïe.

Comment positionner correctement le microphone ?

Placez le microphone à environ 20 mm de l'extrémité de votre bouche. Ne le mettez pas directement devant la bouche pour éviter les pops et bruits de respiration. Vous pouvez basculer la tige du microphone du côté gauche ou droit.

Quelle est la différence entre les modèles BPHS2, BPHS2C et BPHS2S ?

Le BPHS2 est un casque stéréo avec microphone dynamique hypercardioïde. Le BPHS2C a un microphone condensateur cardioïde nécessitant une alimentation fantôme. Le BPHS2S est un modèle mono-oreille avec microphone dynamique.

Quels câbles sont compatibles avec le BPHS2a ?

Le câble BPCB2 (3,0 m) avec connecteur TA6 femelle d'un côté et XLR mâle 3 broches + jack 6,3 mm de l'autre est fourni. Le BPCB3 (3,0 m) avec terminaison libre est vendu séparément.

Comment remplacer les coussinets d'oreille ?

Les coussinets d'oreille sont des consommables. Pour les remplacer, contactez votre revendeur Audio-Technica ou utilisez les pièces de rechange HP-M60x. Suivez les instructions du revendeur pour le remplacement.

Puis-je utiliser le microphone des deux côtés ?

Oui, vous pouvez basculer la tige du microphone du côté gauche ou droit du visage. La tige est flexible (col de cygne) pour un positionnement optimal.

Que faire si le son est coupé ou s'il y a du bruit ?

Vérifiez que la fiche est propre. Des saletés accumulées peuvent entraîner une coupure du son ou du bruit. Essuyez la fiche avec un chiffon sec. Assurez-vous également que le câble est correctement connecté.

Quelles sont les spécifications de l'alimentation fantôme pour le BPHS2C ?

Le microphone à condensateur du BPHS2C nécessite une alimentation fantôme de 11 à 52 V CC, avec un courant de 2 mA.

Où puis-je trouver des pièces de rechange pour mon BPHS2a ?

Contactez votre revendeur local Audio-Technica pour obtenir des informations sur le remplacement des coussinets d'oreille, du coussinet de tête ou d'autres pièces réparables.

MODE D'EMPLOI BPHS2a Audio-Technica

Manuel de l'utilisateur

Casque Broadcast Stéréo avec Microphone Dynamique /

Casque Broadcast Stéréo avec Microphone à Condensateur /

Casque Broadcast Mono-Oreille avec Microphone Dynamique

audio-technica

BPHS2

BPRS2 2 1 9 8 6 5 4 3 7 MARCHE→ARRÊT

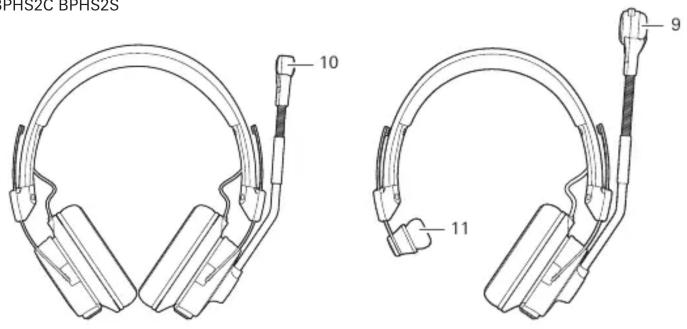

BPHS2C BPHS2S

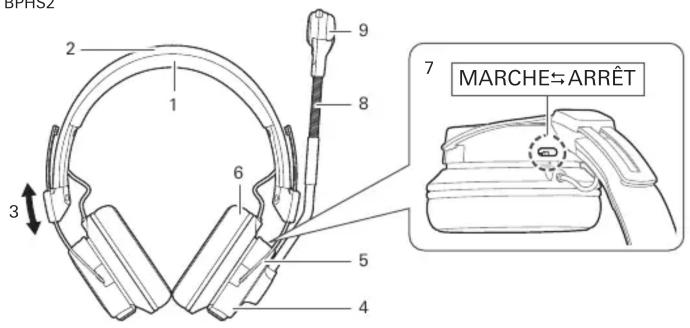

Reportez-vous aux illustrations et vérifiez si les éléments sont au complet avant d'utiliser votre produit.

1 Coussinet de tête
2 Arceau
3 Curseur
4 Coque
5 Bras
6 Coussinet d'oreille

7 Limiteur de volume
8 Col de cygne
9 Microphone dynamique
10 Microphone à condensateur
11 Coussinet de tempe

■ Nettoyage du produit

Prenez l'habitude de nettoyer régulièrement le produit pour lui assurer une longue durée de vie. N'utilisez pas d'alcool, de diluant à peinture ou d'autres solvants pour le nettoyage.

• Pour nettoyer le produit, essuyez la partie principale avec un chiffon sec.
• Essuyez toute trace de transpiration et autres saletés sur le câble avec un chiffon sec immédiatement après utilisation. Si vous ne nettoyez pas le câble, il risque de se détériorer et de durcir avec le temps, et de provoquer des dysfonctionnements.
• Essuyez la fiche avec un chiffon sec si elle est sale. Des saletés accumulées sur la fiche peuvent entraîner une coupure du son et générer du bruit.

• Essuyez les coussinets d'oreille et le coussinet de tête avec un chiffon sec s'ils sont sales. De la transpiration ou de l'eau sur les coussinets d'oreille ou sur le coussinet de tête peut entraîner une décoloration. Essuyez-les avec un chiffon sec et laissez-les sécher à l'ombre.

• Si vous envisagez de ne pas utiliser le produit pendant une période prolongée, rangez-le dans un endroit bien ventilé à l'abri des températures élevées et de l'humidité.

• Les coussinets d'oreille, le coussinet de tête et le coussinet de tempe sont des consommables. Ils se dégraderont dans le temps suite à l'utilisation et au stockage. Remplacez-les donc dès que nécessaire. Pour des informations sur le remplacement des coussinets d'oreille, du coussinet de tête ou d'autres pièces, ou pour en savoir plus sur les pièces réparables, contactez votre revendeur local Audio-Technica.

■ Utilisation du produit

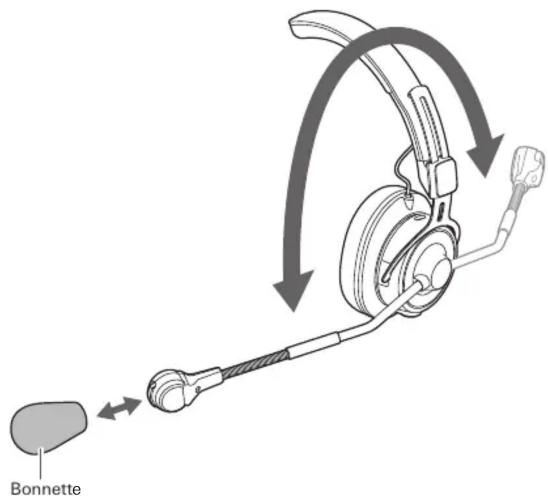

Vous pouvez utiliser le microphone du côté gauche ou droit du visage en faisant basculer la tige du microphone comme le montre l'illustration.

Bonnette

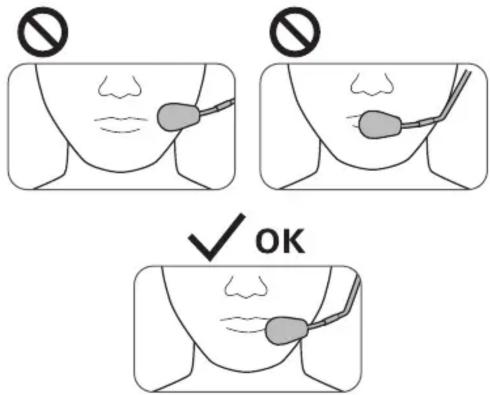

■ Positionnement de la tige du microphone

Utilisez la tige et le col de cygne du microphone pour le placer dans la bonne position.

OK

20 mm

Positionnez la tige du microphone de façon à ce que le microphone se trouve à environ 20 mm de

l'extrémité de la bouche. Placer le microphone directement devant la bouche générerait des pops, bruits de souffle et autres bruits de respiration.

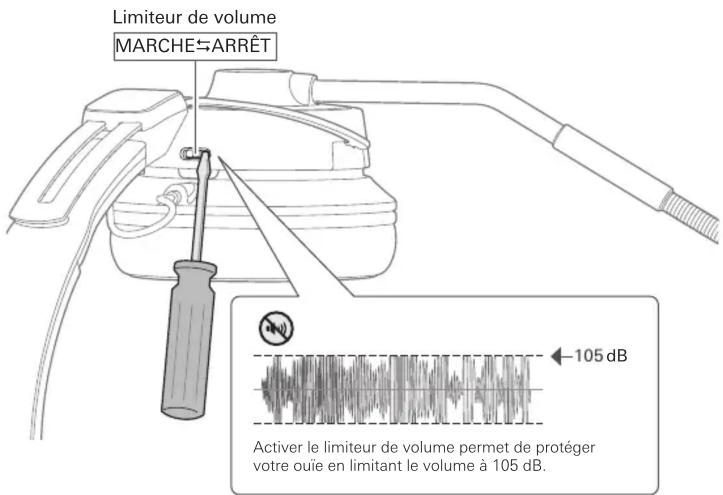

■ Utilisation du limiteur de volume

Utilisez un instrument à pointe fine pour faire glisser le limiteur de volume comme le montre l'illustration.

Limiteur de volume MARCHESARRÊT 105 dB Activer le limiteur de volume permet de protéger votre ouïe en limitant le volume à 105 dB.

Connexion du produit

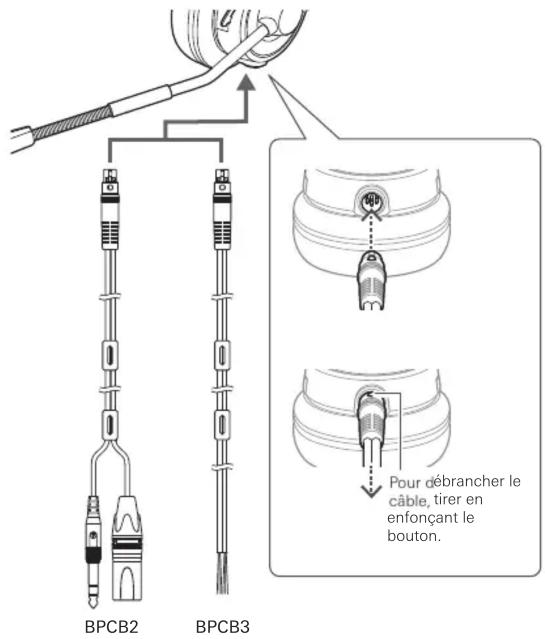

Raccordez un câble tel que le BPCB2 (fourni) ou le BPCB3 (vendu séparément) au connecteur jack du produit.

BPCB2 BPCB3 Pour débrancher le câble, tirer en enfonçant le bouton.

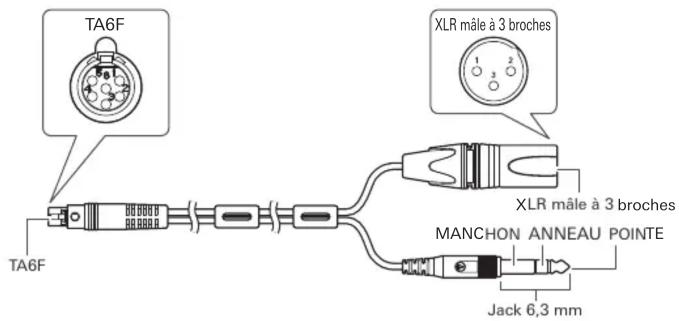

BPCB2

Câble pour BPHS2 (tous modèles) avec connecteur TA6 femelle d'un côté et connecteur XLR mâle à trois broches et connecteur jack 6,3 mm à l'autre.

TA6F XLR mâle à 3 broches TA6F XLR mâle à 3 broches MANCHON ANNEAU POINTE Jack 6,3 mm

	Fonction TA6F		XLR mâle à 3 broches	Jack 6,3 mm
Microphone	MIC + BROCHE 5		BROCHE 2 POINT CHAUD	-
	MIC - BROCHE 6		BROCHE 3 POINT FROID	-
	BLINDAGE BROCHE 1		BROCHE 1 MASSE	-
Casque	HAUT-PARLEUR - BROCHE 2 - MANCHON
	HAUT-PARLEUR D+ BROCHE 4 - ANNEAU
	HAUT-PARLEUR G+ BROCHE 3 - POINTE

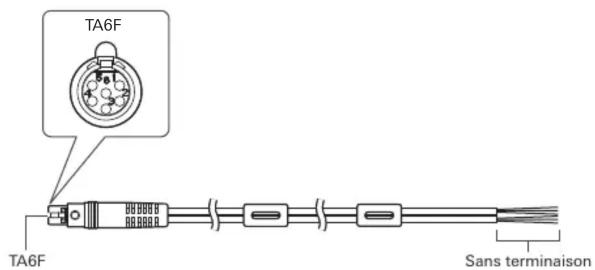

BPCB3

Câble pour BPHS2 (tous modèles) avec connecteur TA6 femelle d'un côté et connecteur sans terminaison à l'autre.

TA6F TA6F Sans terminaison

	Fonction TA6F Sans terminaison
Microphone	MIC + BROCHE 5 ROUGE
	MIC - BROCHE 6 JAUNE
	BLINDAGE BROCHE 1 CUIVRE
Casque	HAUT-PARLEUR - BROCHE 2 NOIR
	HAUT-PARLEUR D+	BROCHE 4 ROUGE
	HAUT-PARLEUR G+	BROCHE 3 VERT

Caractéristiques techniques

Casque

Type Dynamique fermé

Transducteur Φ 45 mm

Sensibilité 102 dB/mW

Réponse en fréquence 15 à 28.000 Hz

Niveau de sortie maximal 1 600 mW

Impédance 38 Ω (312 Ω lorsque le limiteur de volume est activé)

Connecteur d'entrée Connecteur TB6 mâle

Poids (sans le câble) BPHS2 : 250 g, BPHS2C : 240 g, BPHS2S : 190 g

Accessoires Bonnette x 3, pince, pochette de protection

Pièces de rechange/vendues BPCB2 (3,0 m / TA6F, connecteur mâle XLR 3 broches),

séparément BPCB3 (3,0 m / TA6F, sans terminaison),

Coussinet d'oreille HP-M60x, coussinet de tête

Microphone

BPHS2/BPHS2S

Type Dynamique

Directivité Hypercardioïde

Réponse en fréquence* 50 à 14 000 Hz (à 2 cm)

Sensibilité* -57 dB (5,6 mV) (0 dB = 1 V/Pa, 1 kHz)

Impédance de sortie 550Ω

Dimensions Hauteur : 18,0 mm,

Diamètre maximal partie principale : 23,4 mm

Connecteur de sortie TB6M

BPHS2C

Type Condensateur à électret

Directivité Cardioïde

Réponse en fréquence* 60 à 15 000 Hz (à 2 cm)

Sensibilité* -57 dB (5,6 mV) (0 dB = 1 V/Pa, 1 kHz)

Niveau de pression acoustique maximal d'entrée* NPA 140 dB (1 kHz, distorsion harmonique totale 1 %)

Rapport signal-bruit* 60 dB (1 kHz à 1 Pa, pondération A)

Gamme dynamique 106 dB (1 kHz au NPA max.)

Alimentation fantôme 11 à 52 V CC, 2 mA

Dimensions Largeur minimale : 12 mm, hauteur : 12,7 mm

Connecteur de sortie TB6M

* Lorsque le produit est connecté par câble. Les performances peuvent varier en fonction de l'appareil utilisé. • 1 Pascal = 10 dynes/cm² = 10 microbars = 94 dB NPA

Le produit est susceptible d'être modifié sans préavis à des fins d'amélioration.

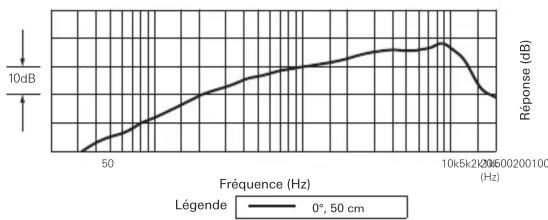

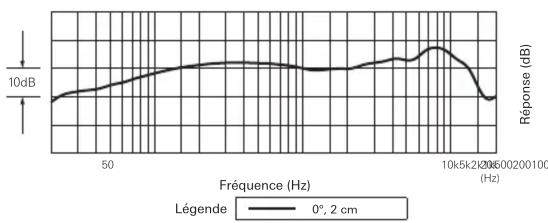

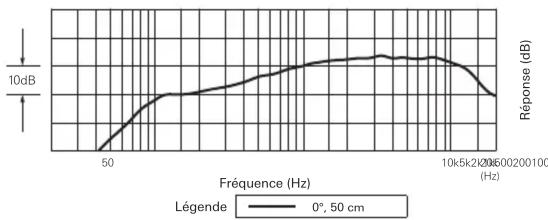

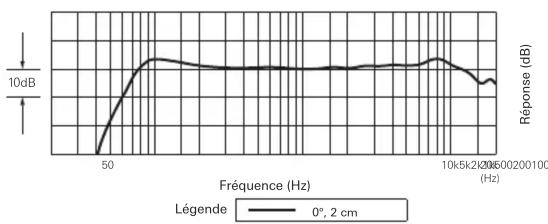

■ Directivité/réponse en fréquence

BPHS2/BPHS2S

Échelle de pression acoustique à graduation de 5 dB

• Lorsque le produit est connecté par câble. Les performances peuvent varier en fonction de l'appareil utilisé.

BPHS2C

Échelle de pression acoustique à graduation de 5 dB

• Lorsque le produit est connecté par câble. Les performances peuvent varier en fonction de l'appareil utilisé.

Audio-Technica Corporation

2-46-1 Nishi-naruse, Machida, Tokyo 194-8666, Japan
