Type de produit	Ventilateur de boîtier / système de refroidissement
Modèle	SST-AB120R-ARGB
Marque	Silverstone
Dimensions	120 mm x 120 mm x 25 mm
Poids	Environ 150 g
Matériau du cadre	Cadre noir, pales translucides
Type de roulement	Roulement hydrodynamique
Connecteurs	1x ventilateur PWM 4 broches, 1x ARGB 4-1 broches (5V LED)
Tension nominale	12 V DC
Tension de démarrage	6 V DC
Courant nominal	0,32 A
Puissance nominale	3,84 W
Vitesse de rotation	600 ~ 2200 tr/min ± 10%
Débit d'air	25,62 ~ 93,97 CFM
Pression statique	0,26 ~ 3,53 mm H2O
Niveau sonore	7,4 ~ 35,6 dBA
Durée de vie estimée	40 000 heures
Accessoires inclus	4 vis de ventilateur 6-32 x 29,5 mm, 4 vis ∅5 x 8 mm
Fonctions principales	Contrôle PWM de la vitesse, éclairage ARGB adressable
Entretien et nettoyage	Nettoyer avec un chiffon sec ou une bombe d'air comprimé. Ne pas utiliser de liquide.
Sécurité	Débrancher l'appareil avant toute intervention. Utiliser uniquement avec une alimentation 12V compatible.
Pièces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur. En cas de panne, remplacer le ventilateur.
Garantie	Reportez-vous à la garantie constructeur.

FOIRE AUX QUESTIONS - Air Blazer 120R SILVERSTONE

Comment installer le ventilateur Air Blazer 120R ?

Fixez le ventilateur à l'aide des vis fournies (6-32 x 29,5 mm pour boîtier, ∅5 x 8 mm pour radiateur). Branchez le connecteur PWM 4 broches sur un header PWM de la carte mère, et le connecteur ARGB 4-1 broches sur un header ARGB 5V compatible.

Le ventilateur est-il compatible avec les cartes mères sans header ARGB ?

Oui, vous pouvez utiliser un contrôleur ARGB séparé. Assurez-vous que le contrôleur a la même définition de broches +5V que le ventilateur (broche : +5V, D, GND).

Puis-je contrôler la vitesse du ventilateur ?

Oui, grâce au connecteur PWM 4 broches, la vitesse (600-2200 tr/min) est contrôlée par la carte mère ou un contrôleur PWM.

Comment nettoyer le ventilateur ?

Utilisez un chiffon sec ou une bombe d'air comprimé pour enlever la poussière. Ne jamais utiliser d'eau ou de solvants liquides.

Quel est le niveau sonore maximal ?

Le bruit peut atteindre 35,6 dBA à pleine vitesse (2200 tr/min). À basse vitesse (600 tr/min), il est très silencieux (7,4 dBA).

Quelle est la durée de vie du roulement ?

Le roulement hydrodynamique est estimé à 40 000 heures de fonctionnement continu, soit environ 4,5 ans en utilisation 24/7.

Le ventilateur est-il adapté pour une utilisation sur radiateur ?

Oui, il offre une bonne pression statique (jusqu'à 3,53 mm H2O) et est fourni avec des vis longues (6-32) pour radiateur.

Comment déterminer le sens du flux d'air ?

Le flux d'air va du côté du cadre vers les pales. Les pales sont conçues pour pousser l'air du côté non marqué (cadre) vers le côté marqué (autocollant).

Les vis fournies sont-elles universelles ?

Les vis 6-32 x 29,5 mm conviennent à la plupart des boîtiers, tandis que les vis ∅5 x 8 mm sont pour radiateurs fins. Vous pouvez utiliser d'autres vis standards 6-32 si nécessaire.

Puis-je utiliser ce ventilateur en extraction ou en aspiration ?

Oui, il peut être monté en entrée ou en sortie d'air selon votre configuration. Le sens du flux d'air est indiqué par une flèche sur le cadre.

MODE D'EMPLOI Air Blazer 120R SILVERSTONE

Air Blazer 120R

User's manual

Specifications

Model Name	SST-AB120R-ARGB
Color	Black Frame, Translucent Fan Blades
Bearing	Hydro Bearing
Connectors	4 Pin PWM fan & 4-1 Pin ARGB(5V LED)
Rated Voltage	12V DC
Start Voltage	6V DC
Rated Current	0.32A
Rated Power	3.84W
Speed	600 ~ 2200 rpm ± 10 %
Airflow	25.62 ~ 93.97 CFM
Air Pressure	0.26 ~ 3.53 mm H2O
Noise Level	7.4 ~ 35.6 dBA
Dimension	120mm (L) x 120mm (W) x 25mm (H)
Lifetime	40,000 hours

Accessory

6-32*29.5mm Fan Screw x4 ∅5*8mm Fan Screw x4

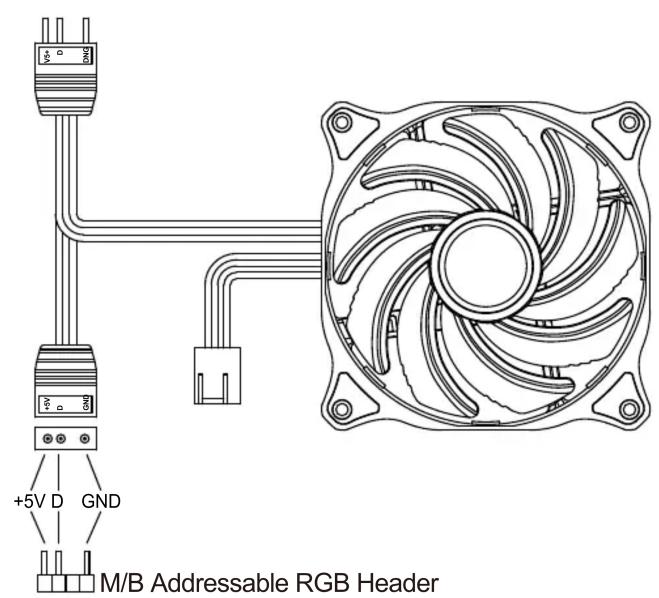

ARGB Lighting Connection

EN Ensure ARGB controller / motherboard has same +5V pin definition as AB120R.
DE Stellen Sie sicher, dass ARGB-Controller / -Motherboard dieselbe +5-V-Pinbelegung hat wie AB120R.
ES Asegúrese de que el controlador / placa base ARGB tiene la misma configuración de pines +5V que el AB120R.
FR Assurez-vous que le contrôleur ARGB/la carte mère a la même définition de broches +5 V que AB120R.
IT Assicurarsi che il controller/la scheda madre ARGB abbia la stessa definizione di pin a +5 V dell'AB120R.
RU Убедитесь, что ARGB-контроллер/материнская плата имее т такое же определение контактов + 5В, что и AB120R
TH ตรวจสอบให้นใจว่า คอนโทรลเลอร์ / เมนบอร์ด ARGB มีขอกําหนดพิน +5V เดียวกับ AB120R
JP +5Vピン配列に関し、ARGBコントローラ/マザーボードが AB120R と同一であることを確認してください。
KR AB120R처럼 ARGB 컨트롤러 / 마더보드가 동일한 +5V 핀배열을 지원하는지 확인하여 주십시오.
CN 确保ARGB控制器/主板的+5V pin与AB120R相同
TW 確保ARGB控制器/主板的+5V pin與AB120R相同

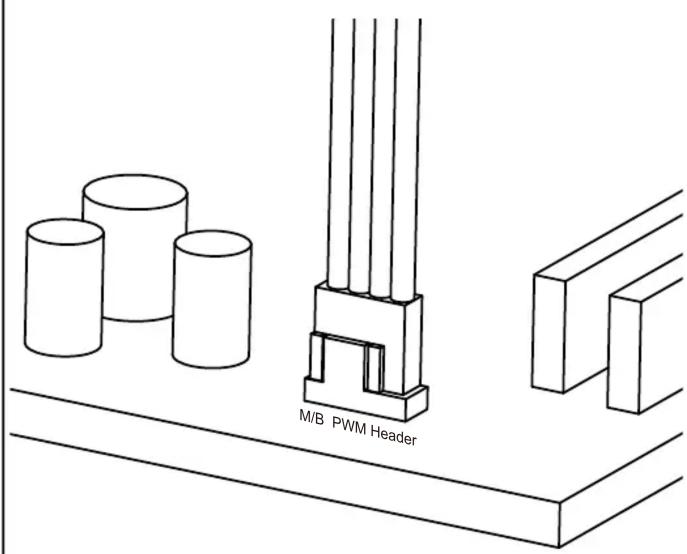

Fan Power Connection

Connect the fan connectors onto the relevant motherboard connectors

EN Connect the fan connectors onto the relevant motherboard connectors
DE Verbinden Sie die Lüfteranschlüsse mit den entsprechenden Motherboard-Anschlüssen
ES Enchufe los conectores del ventilador en los conectores relevantes de la placa base.
FR Connectez les connecteurs du ventilateur sur les connecteurs de la carte mère correspondants.
IT Collegare i connettori della ventola ai relativi connettori della scheda madre
RU Подключите разъемы вентиляторов к соответствующим разъемам материнской платы
TH เชื่อมต่อขั่วต่อพัดลมเข้ากับชั่วต่อเมนบอร์ดที่เกี่ยวของ
JP ファンコネクタは、対応するマザーボードのコネクタに接続してください。
KR 적절한 마더보드 커넥터에 팬 커넥터를 연결하여 주십시오.
CN 将风扇连接器连接到相关的主机板连接头上
TW 將風扇連接器連接到相關的主機板連接頭上
