MODE D'EMPLOI VSF 850 VEDETTE
mérite votre confiance
GUIDE D'INSTALLATION & D'UTILISATION
Sèche-Linge à condenseur



Avant d'installer et d'utiliser votre apparéil et afin de vous familiariser avec son fonctionnement, lisez attenguide d'utilisation et conserveze-le.
Cet apparéil, destiné exclusivement à un usage domestique, a été consçu pour secher le linge.
CHARGES PRECONISEES:
-La capacité maximale de I'appareil est de 8 kg.
SECURITÉ

Respectez impératifement les consignes suivantes :
INSTALLATION :
- L'installation électrique doit être capable de résister à la puissance maximale mentionnée sur la plaque signalétique et la prise doit être dûment reliée à la terre.
- Pendant la durée de l'installation, le sèche-linge doit être débranché.
- Une fois votre apparéil installé, la prise doit rester accessible.
- Si le cordon d'alimentation est endommagé, ne confiez les travaux électriques qu'à unElectricien qualifié akin déviter tout danger.
- Il est conseillé de débrancher le cordon électrique lorsque vous n'utilise pas l'appareil.
- L'appareil ne doit pas être installé derrière une porte à verrouillage ou une porte coulissant ou une porte ayant une charnière du côté opposé à cette du seche-linge, empêchant ainsi l'ouverture totale de l'appareil.
- Il est déconseilé d'installer votre apparéil sur un tapis ou un sol en moquette afin de ne pas:gérer la circulation d'air à sa base.
UTILISATION :
- Introduisez le linge lavé et essoré dans le tambour sans le tasser ni le plier.
- N'introduisez pas de linge non lavé, ni de linge traité au moyen de détachant, dissolvant ou produit inflammable immédiatement après traitement (risque d'incendie ou d'explosion).
- N'utilisez pas de dissolvant dans l'appareil.
UTILISATION (suite) :
-
En cas d'utilisation de produits assouplissants, respectez les préconisations du fabricant.
-
Les substances containes dans les salissures telles que l'huile, l'acétone, l'alcool, l'essence, le kerosène, les detachants, la térébenthine, la cire doivent être éliminés préalablement au séchage dans votre apparéil.
-
Respectez scrupuleusement les étiquettes d'entretien de votre linge.
-
Ne séchez pas les articles comptant du caoutchouc (ex.: bonnet de douche, textile et vêtement étanche, doublure, oreiller, etc.).
-
Videz les poches, en particulier briquets et allumettes.
-
N'arrêtez pas votre séché-linge avant la fin de la phase de refroidissement.
-
Ne laïsez pas les enfants jouer avec l'appareil et éloignez les animaux domestiques.
-
Tenez tous les matériaux d'emballage hors de portée des enfants (ex.: sacs en plastique, polystyrene, etc.) car ils peuvent être dangereux pour les enfants : risque d'étouffement.
-
Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
-
Eloignez les enfants de moins de 3 ans, sauf s'ils sont sous surveillance permanente.
ENTRETIEN:
- L'entretien de l'appareil ne doit pas etre effectue par des enfants sans surveillance.
- Veillez à ce qu'il n'y ait pas d'accumulation de bourre autour du sèche-linge.
- Le filtrtre doit être nettoyé après chaque cycle de séchage.
PROTECTION DE L'ENVIRONNEMENT
Les matériaux d'emballage de cet apparéil sont recyclables.

Contribuez à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet. Voitre sechelinge contient aussi de nombreux matériaux recyclables. Il est marqué du
logo ci-dessus pour vous rappeler que les apparciels usages ne doivent pas etre melangés avec d'autres déchets. Le recyclage de l'appareil sera ainsi réalisé conformément à la directive europeenne 2002/96/CE sur les déchets d'équipements électriques et Electroniques.
Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des apparèils usagés les plus proches de votre domicile.
ECONOMIES D'ENERGIE
-
Essorez tous vos textiles à grande vitesse. L'humidité résiduelle sera faible, ainsi que votre consommation d'énergie.
-
Chargez votre machine au maximum en respectant les indications de volumes données dans ce guide, de façon à utiliser l'énergie de manière optime.
-
Nettoyez le filtré après chaque cycle.
- Nettoyez le condenseur deux fois par mois.
- Mettez l'appareil hors tension lorsque le cycle est terminé.
REMARQUE:
- Àprouse une coupure de courant le programme en cours s'annule. Vous doivent dans ce cas recommencer toutes les opérations de programmation.
Programme le plus efficace en terme de consommation d'énergie pour secher des textiles en coton normalement humides :
| Charge maximale de linge sec : 8 kg |
| Programme coton standard | Classe | kWh | Durée (en minutes) |
| Coton | Pleine charge | B | 4,76 | 140 |
| 1/2 charge | B | 2,5 | 75 |
CONSOMMATION D'ÉLECTRICITE EN MODES « ARRÊT » ET « LAISSÉ SUR MARCHE » :
| Mode « Arrêt » : | 0,00 W | Mode
« Laisse sur marche » : | < 1,00 W |

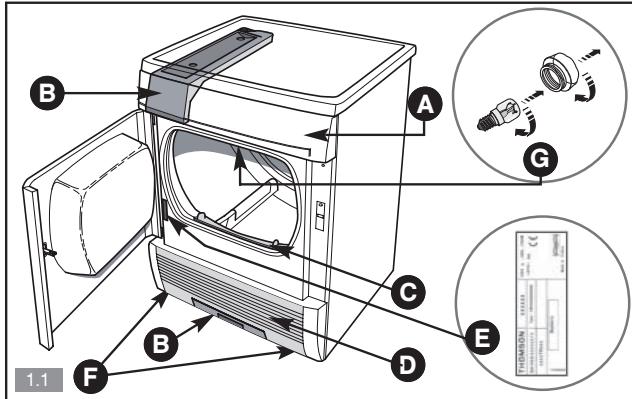

1.1 - PRÉSENTATION GÉNÉRALE (Fig. 1.1)
A Bandeau de commande DGrille condenseur
Bac de Plaque signalétique récapuration d'eau (haut ou bas, suivant modèle) F Pieds réglables
Filtre Lampe (suivant modèle)
1.2 - ENVIRONNEMENT DE L'APPAREIL
-Lors de l'installation, laissez un espace autour de I'appareil pour faciliter la circulation d'air (1 cm mini).
-Si votre apparéil est installé dans une petite pièce fermée, ouvre porte ou fenêtre pendant le séchage.

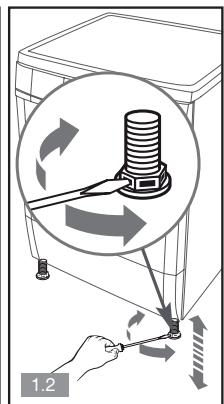

1.3 - MISE A NIVENAU (Fig. 1.2)
Selon la configuration du sol, vissez ou dévissez un ou plusieurs pieds régibles pour que l'appareil soit horizontal et bien calé.
1.4 - ENCASTREMENT DE L'APPAREIL
- Si vous encastrez l'appareil sous un plan de travail, vous doivent conserver le dessus stratifié.
- Pour des raisons de sécurité, enaucun cas l'appeil ne doit fonctionner sans dessus.
2 - UTILISATION
2.1 - PREPARATION DU LINGE
-Fermez les fermétures a glissières et a pression.
- Retirez les boutons mal cousus, les épinges et les agrafes.
- Nouez les ceintures, les rubans de tabliers, etc.
2.2 - INTRODUCTION DU LINGE
- Ouvrez la porte en poussant (Fig. 2.1).
- Contrôlez que le filtré est dans son logement.
- Introduisez le linge lavé et essore.
- Refermez la porte.
RECOMMANDATIONS :
- N'introduisez pas de linge taché ; les taches séchéées en seche-linge ne peuvent, en général, plus être enlevées.
1.5 - MONTAGE EN COLONNE
Un kit d'adaptation est disponible auprès de votre revendeur. Il permet de fixer toute sèche-linge sur le dessus de votre lave-linge.
- Vérifiez qu'il est compatible avec votre lave-linge.
- Le montage doit être réalisé par un professionneliel qualifié.

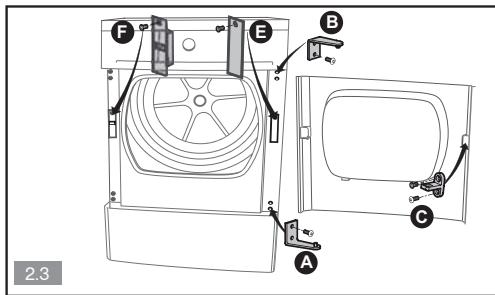

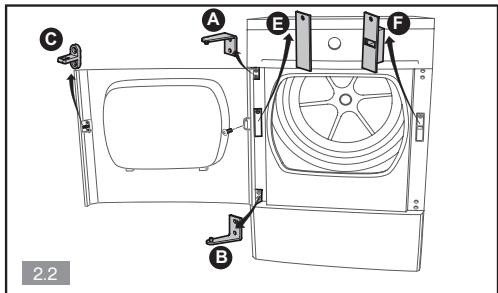

1.6 - MODIFICATION DU SENS D'OUVERTURE DE LA PORTE (Fig. 2.2 - 2.3)
Pour modifier le sens d'ouverture de la porte :
- Retirez du panneau avant les 4 vis qui fixent les charnières A et B.
-Inversez et fixez la charniere A
- Repositionnez la porte sur la charnière A
-Inversez et fixez la charniere 3
-Inversez le verrou F avec le cache-verrou E sur la facade.
-Inversez le pene C
Durant les manoeuvres de démontage et remontage de la porte, celle-ci doit être maintainue horizontally.
Important: Vérifiez l'étiquetage de vos textiles :

Sechage normal

Sechagedoux

Sechage en tambour interdit
NE SÉCHEZ PAS :
- Les chlorofibres (ex.: Thermolactyl (Marque déposée).
- Les pieces de linge dotées d'armatures qui risquent de se détacher.
- Les articles volumieux (ex.: couettes, édredon).
- Le linge non essore.
- Le linge ayant subi des nettoyages avec des produits inflammables.

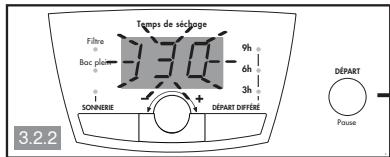

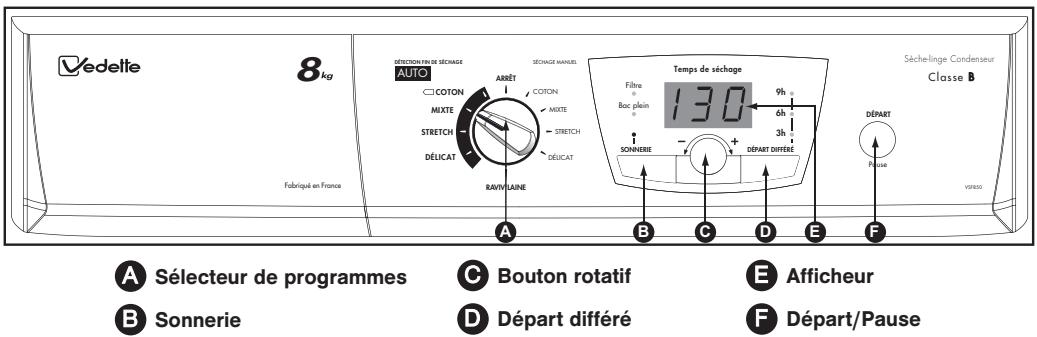

3.1 - LE BANDEAU DE COMMANDE

3.2 - PROGRAMMER UN CYCLE DE SÉCHAGE
Votre sèche-linge dispose d'un capteur permettant de détecter automatiquement le moment ou votre linge est sec. Ce dispositif permet d'obtenir un séchage optimum sans avoir à régler la durée de séchage, ni risquer d'exposer votre linge à un séchage excessif tout en évitant une surconsommation d'énergie.
-
Vous y accéderez en sélectionnant les programmes à détction automatique de fin de sechage (programmes situés à gauche du Sélecteur de programmes).
-
Si vous souhaitez régler vous-même la durée du cycle (pour obtenir d'linge légèrement humide pour le repassage immédiat par exemple, pour faire un complément de séchage ou pour secher quelques pièces de linge), utilisez les programmes à réglage manuel (programmes situés à droite du Sélecteur de programmes).
MISE EN MARCHE DE L'APPAREIL
- Vérifiez que le cordon électrique est branché et que la porte est bien fermée.
PROGRAMMES DE SÉCHAGE AUTOMATIQUE
- Choisissez le programme le mieux adapté à votre linge (cf. tableau "Les programmes de votre sechelinge" pages suivantes) en tournant le Sélecteur de programmes A vers la gauche (il tourne dans les deux sens).
La température de séchage est régulée en fonction du type de linge sélectionné.
Un "A" clignotant (symbolisant le mode automatique) apparait alors sur l'Afficheur E.
Si le sélecteur de programmes est mal positionné, untrait“-appeaït sur l'afficheur (Fig.3.2.1).
- Appuyez sur la touche "Départ/Pause" F. Le programme commence.
Le "A" devient fixe et les 2 segments verticaux situés de part et d'autre du "A" clignotent alternatively (Fig. 3.2.1).
Environ 20 minutes avant la fin du cycle, l'Afficheur
E
vous indiquera le temps restant avant la fin du programme.
PHASE DE REFROIDISSEMENT
Chaque programme se termine par une phase de refroidissement de quelques minutes afin de permettre le refroidissement progressif du linge.

N'arrêtez pas votre sèche-linge avant la fin de cette phase.
PROGRAMMES DE SECHAGE MANUEL
- Choisissez le programme le moyen adapté à votre linge en tournant le Sélecteur de programmes A vers la croite (il tourne dans les deux sens).
La température de séchage est régulée en fonction du type de linge sélectionné.
L'Afficheur E clignote et vous propose une durée de séchage correspondant à une charge courante et à l'obtention d'un linge sec (Fig. 3.2.2).
Vous pouvez modifier cette durée en fonction de la quantité et du type de linge, de son niveau d'essorage et du niveau de séchage que vous souhaitez doiventir, à l'aide du Bouton rotatif Pour du linge prêt à repasser, il faudra réduire la durée proposée. Si le sélecteur de programme est mal positionné, untrait "-" apparait sur I'écran.
- Appuyez sur la touche "Départ/Pause" F, l'Afficheur devient fixe et le programme commence (Fig. 3.2.2).
REMARQUE: Une fois le programme démarré, il n'est plus possible de modifier la durée de séchage sans passer par un appui sur la touche "Départ/Pause" F.
DéfoULAGE AUTOMATIQUE
Le défoliage intervient dés que le séchage est terminé, il évite au textile de se tasser au fond du tambour. Le défoliage permet le brassage du textile toutes les 10 minutes pendant 6 heures ou jusqu'à ouverture de la porte ou arrêt de l'appareil.
METTRE OU ENLEVER UNE PIECE PENDANT LE SECHAGE
- Appuyez sur la touche "Départ/Pause" F pour interrompre le séchage ou ouvre la porte directement.
L'Afficheur clignote (Fig. 3.2.3).
- Mettez ou enlevez la ou les pièces de textile, refermez la porte.
- Appuyez sur la touche "Départ/Pause" F pour relancer le séchage.
DéPART DIFFÉRÉ D'UN PROGRAMME
- Choisissez soit un programme à détction automatique de fin de sechage, soit un programme de sechage manuel.
- Vous pouze différer votre heures de départ de 3h, 6h ou 9h en appuyant successivement sur la touche "Départ différé" D. Le voyant correspondant "3h, 6h ou 9h" ainsi que l'afficheur clignotent. Un dernier appui annule la fonction "Départ différé" (Fig. 3.2.4).
- Validez par un appui sur la touche "Départ/Pause" F. Levoyant associé au départ différé devient fixe.
Pendant la phase de départ différé, levoyant passé de 9h à 6h ou de 6h à 3h. Cette phase terminée, le cycle de séchage démarre réellement.
OPTION SONNERIE
- Appuyez sur la touche "Sonnerie" ③. A la fin du séchage 3 bips retentiront toutes les minutes pendant 1 heures, ou jusqu'à l'ouverture de la porte ou l'arrêt de l'appareil.
MODIFICATION D'UNE PROGRAMMATION EN COURS DE SECHAGE
- Appuyez sur la touche "Départ/Pause" F pour interrompre le séchage.
L'Afficheur clignote (Fig. 3.2.3).
- Choisissez un autre programme. L'Afficheur est alors réinitialisé en fonction du programme selec-tionné.
- Appuyez sur la touche "Départ/Pause" F pour relancer le séchage.
AVENTISSEMENT "BAC PLEIN"
Si vous bac est plein pendant le cycle de séchage, l'appareil s'arrête en cours de programme.
Levoyant "Bac plein" ainsi que l'afficheur clignotent (Fig. 3.2.5).
- Procedez à la vidange de votre bac de récapération d'eau (voir façon de proceder dans le chapitre "ENTRETIEN COURANT").
- Appuyez sur la touche "Départ/Pause" F pour relancer le séchage.
ARRÉT DE L'APPAREL
En fin de programme, les voyageurs "Filtre" et "Bac plein" clignotent pour vous rappeler que vous devez nettoyer le filtre et vider le bac de récapération d'eau après chaque cycle de séchage (Fig. 3.2.6).
- Tournez le Sélecteur de programmes A sur la position "Arrêt".
- Videz vous sèche-linge.
- Nettoyez le filtré et videz le bac de récuppération d'eau. (voir façon de procéder dans le chapitre "ENTRETIEN COURANT").
4 - ENTRETIEN COURANT

4.1 - NETTOYAGE DU FILTRE
Il est situé dans la partie inférieure de l'ouverture de voiture seche-linge. Pour le nettoyer :

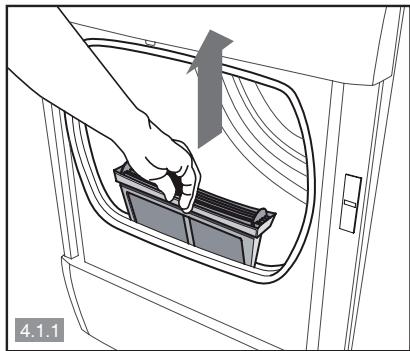

- Enlevez-le de son logement en tirant de bas en haut (Fig. 4.1.1).

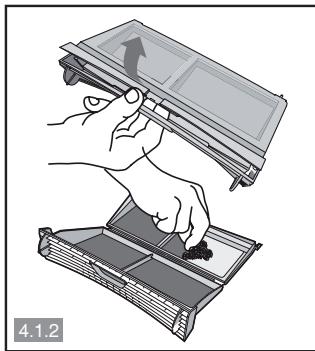

- Ouvrez le filtré et nettoyez-le en le débarrassant de la mince couche de peluche qui le recouvre (Fig. 4.1.2).
- Remettez-le en place dans son logement en le poussant bien à fond.

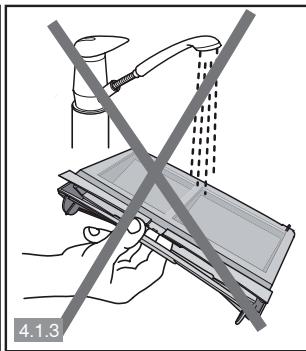

Le filtré doit être nettoyé après chaque cycle de séchage. Il ne doit pas être passé
sous I'eau (Fig. 4.1.3).
4.2 - VIDANGE DU BAC DE RÉCUPÉRATION D'EAU
Le bac est situé en haut ou en bas de votre apparéil (suivant méthode). Il recupère l'eau extraite du linge pendant le séchage.

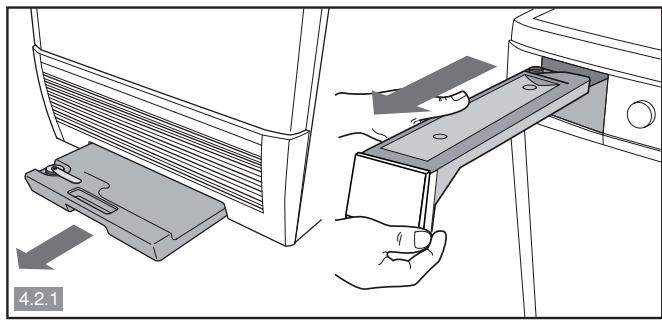

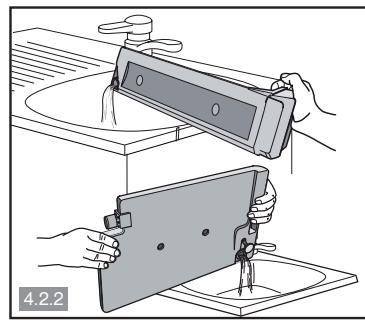

-Pour le vider, dégagez-le de son logement en le tirant vers vous (Fig. 4.2.1).

Le bac doit être vidé après chaque cycle de sechage. En cas de risque de gel, ou si vous déplacer ou BASCULARER VOIRE APPAREIL, VIDEZ DE RÉCUPÉRATION D'EAU (Fig. 4.2.2).
4.3 - CHANGEMENT DE L'AMPOULE (selon modèles)
Vouspouvezprocederau changementdeI'ampoule(typeE14-15W/230V)(Fig.1.1).Pourcela:

Débranche le cordon d'alimentation avant le changement de l'ampoule. Le changement de l'ampoule doit être effectué à froid.
4.4 - NETTOYAGE DU CONDENSEUR

Le condenseur doit être nettoyé 2 fois par mois. Débranchez le cordon d'alimentation
avant le nettoyage du condenseur.
Pour le nettoyer :
- Basculez la grille située à l'avant de l'appareil.

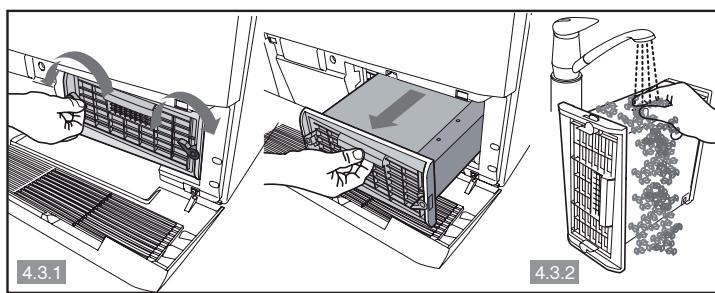

- Déverrouillez le condenseur et retirez-le délicatement (Fig. 4.3.1).
- Débarrasssez-le des peluches. Nettoyez-le uniquement avec de l'eau sous le robinet (Fig. 4.3.2).
Après le nettoyage, assurez-vous que tous les tubes sont débouchés et que les ailettes sont propres.
- Frottez-le sommairement.
- Remettez-le en place en le verrouillant.
- Reclippez la grille.

Lors du remontage du condenseur, maiete
nez-le plaqué au fond de son logement pen
dont le verrouillage.
4.6 - NETTOYAGE DU SÉCHE-LINGE
Pour le nettoyage du tableau de bord, de l'accès au tambour, de la carrosserie, utilisez une éponge ou un chiffon humidifié avec de l'eau et du savon liquide uniquement.
- Nettoyez le joint de porte avec un chiffon humide, et le logement du filtré avec votre aspirateur une fois par an.

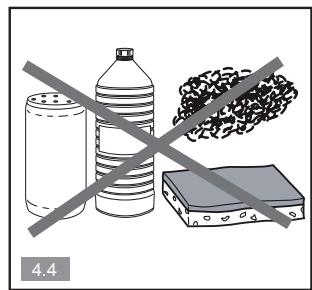

- Dans tous les cas, procrire les poudres abrasives, les éponges métalliques ou plastiques et les produits à base d'alcool ou de diluants (Fig. 4.4).
4.5 - ÉVACUATION DIRECTE DE L'EAU DE CONDENSATION (Modèles bac haut uniquement)
Afin de vous éviter de vider le bac de récepération d'eau à chaque utilisation, il existe un kit (*) qui permet l'évacuation directe de l'eau du condenseur vers leségouts (Tuyau + Déflecteur). Pour cela :

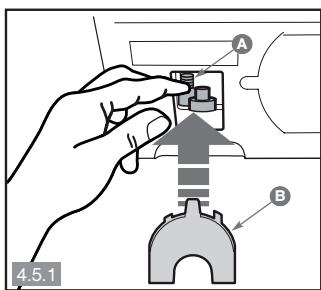

- Deboitez le tuyau existant A et poussez-le vers l'intérieur de I'appareil (Fig. 4.5.1).
-Clippez le deflecteur B au dessus de la pompe (Fig.4.5.1).

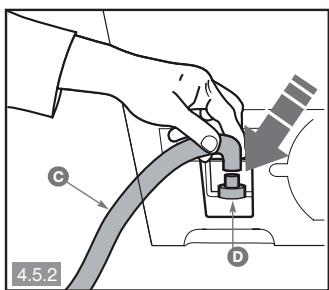

Raccorder le tuyau du kit sur l'embout de l'appareil (Fig. 4.5.2).
Vouspouvez raccorder l'extrémité du tuyau d'éva- cuation soit :

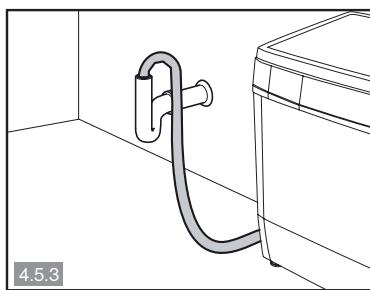

- Sur un siphon ventilé (Fig. 4.5.3).
- Sur un siphon d'évier (Fig. 4.5.4).
Lors d'un raccordement sur un siphon, vous nevez retirer l'obturateur du siphon. Emmanchez ensuite l'embout caoutchouc à fond. Si nécessaire, ajoutez un collier de serrage (Fig. 4.5.4).

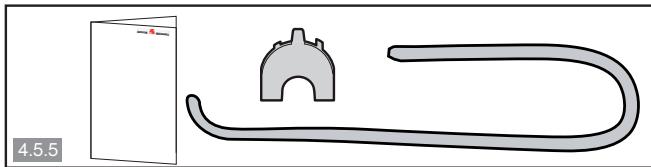

- (^) Ce kit est fourni avec l'appareil ou est disponible auprès de votre Service Avec-Ventes (selon modèles).
- Le déflecteur doit être impératifement positionné avant le branchement du tuyau d'évacuation.
5 - LES PROGRAMMES DE VOTRE SÉCHE-LINGE

- En mode programmation automatique, grâce à son capteur, la durée de séchage s'ajuste automatiquement pour obtenir du linge parfaitement sec.
- En mode manuel, un temps par défaut s'affiche. Ce temps correspond à la durée nécessaire pour obtenir du linge sec dans les conditions énoncées dans le tableau ci-dessous.
Vou puez augmenter ou diminuer ce temps, excepte pour le programme "Laine" pour lequel la durée est fixe.
Pour les petites charges et les articles individuels, il est conseilé d'utiliser les programmes manuels.
| Programmes | Nature du linge | Charge | Essorée à environ | Durée de séchage |
| COTON | Coton | 5 kg | 1000 trs/min | De 100 à 110 min |
| MIXTE | Textiles courants | 5 kg | 800 trs/min | De 90 à 100 min |
| STRETCH | Synthétique, Délicat | 3 kg | 700 trs/min | De 60 à 70 min |
| DÉLICAT | Synthétique léger, lingerie, soie | 1,5 kg | 500 trs/min | De 50 à 60 min |
| RAVIV'LAINE | Rafraîchir et aérer vos textiles après un rangement prolongé | 6 min |
Des incidents peuvent survenir lors de l'utilisation de votre sèche-linge, voici quelques points à vérifier :
| Problèmes : | Vérifiez si : |
| Le sèche-linge ne démarre pas : | - la prise de courant est branchée. - la porté est bien fermée. - le condenseur est bien verrouillé. - la touche “Départ/Pause” est enfoncée. |
| Les temps de séchage sont trop longs : | - le filtre dans le tambour n'est pas encrassé. - la charge de linge est assez essorée (500 tours/min minimum, mais un essorage à 850 tours/min donne deassageurs temps de séchage). - la température dans la pierce n'est pas trop élevé, surtout si cette dernière est petite : au besoin, ouvrir la porte ou la fenêtre. - le condenseur n'est pas encrassé. - les entrées et les sorties d'air sont assez dégagées pour assurer une circulation correcte. - le programme de séchage sélectionné correspond au type de linge mis dans le tambour. |
| Le linge est trop humide : | - le filtre dans le tambour n'est pas encrassé. - la sélection du type de séchage est correcte ou le temps de séchage est suffisant. - le condenseur n'est pas bouché par des peluches. |
| Le linge est trop sec, trop froissé : | - le temps de séchage sélectionné n'est pas trop long : moins vaut désir une durée de séchage trop courte que trop longue, vous éviterez ainsi d'obtenir un linge trop sec et trop difficile à repasser. |
| Le séchage n'est pas homogène : | - la charge de linge n'est pas composée de textiles dont la nature est trop différente (ex. : drap avec blue-jean). - le linge a bien été mis "déplié" dans le tambour. - le tambour n'est pas trop chargé. |
| Les pièces de linge en synthétique sont chargées d'électricité statique : | - le linge n'est pas trop sec. - vous avez utilisé de l'assouplissant lors du lavage, l'utilisation de ce produit permettant de réduire en grande partie les problèmes d'électricité statique. |
| Le voyant “bac plein” est allumé : | - le bac de recupération d'eau est plein : après l'avoir vidé, remettez-le correctement en place en le réemboitant à fond dans son logement. |
| Levoyant “bac plein” s'allume alors que le bac est vide : | - le bac est correctement emboité : poussez-le bien à fond. - le condenseur est bien verrouillé des deux côtsés. |




2

3









FR












Les éventuelles interventions sur votre apparéil doivent être effectuées par un professionneliel qualifié. Lors de leur appel, mentionné la référence complète de leur apparéil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (Fig. 1.1).

L'EXPERTISE DES PROFESSIONNELS AU SERVICE DES PARTICULIERS
Pour préserver votre apparéil, nous vous recommendons d'utiliser les produits d'entretien Clearit ; découvertz toute une gamme de produits et accessoires professionnelns pour entreprisesir et améliorer la performance de vos apparéils au quotidien. En vente sur www淸it.com ou chez vous revendeur habitual.
PIECES D'ORIGINE
Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pieces détaches certifiées
d'origine.

Retrouvez tous les consels et astuces de Vedette en matière de Lavage. Pour en savoir plus sur nos apparciels, vous pouvez aussi consulter notre site :
www.vedette.com
Service Consommateurs VEDETTE :
0892
02 88 02
0.337TTC/min depuis un poste fixe
You pouze nous écrire à :
Service Consommateurs VEDETTE - CS69526 - F - 95060 CERGY PONTOISE Cedex
Service fourni par BRANDT FRANCE
SAS au capital de 1000 000€
RCS Nanterre 801.250.531
ServiceAprés-vente:

N°Cristal 09 69 39 25 25
APPEL NON SURTAXE
