EMR-53 - Instrument de mesure électrique ENTES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Instrument de mesure électrique multifonction
Tension d'alimentation	100-270 VAC/VDC (-15%+10%)
Tension entre phases max.	480 V
Secondaire du transformateur de courant	1 A / 5 A
Fréquence	50-60 Hz
Température de fonctionnement	-20 °C à +80 °C
Température de stockage	-30 °C à +80 °C
Humidité relative max.	95 % (sans condensation)
Protocole de communication	RS-485, MODBUS RTU
Indice de protection (face avant)	IP20
Dimensions (approx.)	96 x 96 x 65 mm (format standard)
Poids (approx.)	0.3 kg
Fonctions principales	Mesure de tension, courant, puissance active/réactive/apparente, énergie, fréquence, facteur de puissance
Affichage	Écran LCD rétroéclairé (selon variante)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Respecter les tensions nominales. Installation par un professionnel.
Réparabilité	Pièces détachées disponibles sur demande. Faire réparer par un service agréé.

FOIRE AUX QUESTIONS - EMR-53 ENTES

Comment installer l'EMR-53 ?

L'installation doit être réalisée par un électricien qualifié. Monter l'appareil sur un panneau (découpe 92x92 mm) et connecter les fils selon le schéma fourni dans la notice.

Quelle est la tension d'alimentation requise ?

L'EMR-53 fonctionne sous une tension de 100 à 270 VAC/VDC avec une tolérance de -15%+10%.

Comment configurer la communication MODBUS ?

Utilisez le protocole MODBUS RTU via le port RS-485. Réglez l'adresse et le débit en bauds à l'aide des menus de l'appareil.

Que faire si l'écran n'affiche rien ?

Vérifiez la présence de la tension d'alimentation et le bon branchement des bornes. Assurez-vous que le fusible interne n'a pas sauté.

Quelles grandeurs électriques peut-il mesurer ?

Il mesure tension (phase à phase et phase à neutre), courant (via TC), puissance active/réactive/apparente, énergie, fréquence et facteur de puissance.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques ou abrasifs qui pourraient endommager la face avant.

Puis-je utiliser un transformateur de courant de 5A secondaire ?

Oui, le secondaire accepte les TC de 1A ou 5A. Sélectionnez le rapport correspondant dans les paramètres.

Quelle est la température de fonctionnement maximale ?

L'appareil fonctionne de -20 °C à +80 °C. Au-delà, ses performances peuvent être dégradées.

Comment obtenir la notice complète ?

Téléchargez la notice au format PDF sur le site notice-facile.com en recherchant le modèle EMR-53.

Que signifie le code IP20 ?

IP20 protège contre les corps solides de plus de 12,5 mm (doigts) mais n'offre aucune protection contre l'eau. Ne pas installer en extérieur.

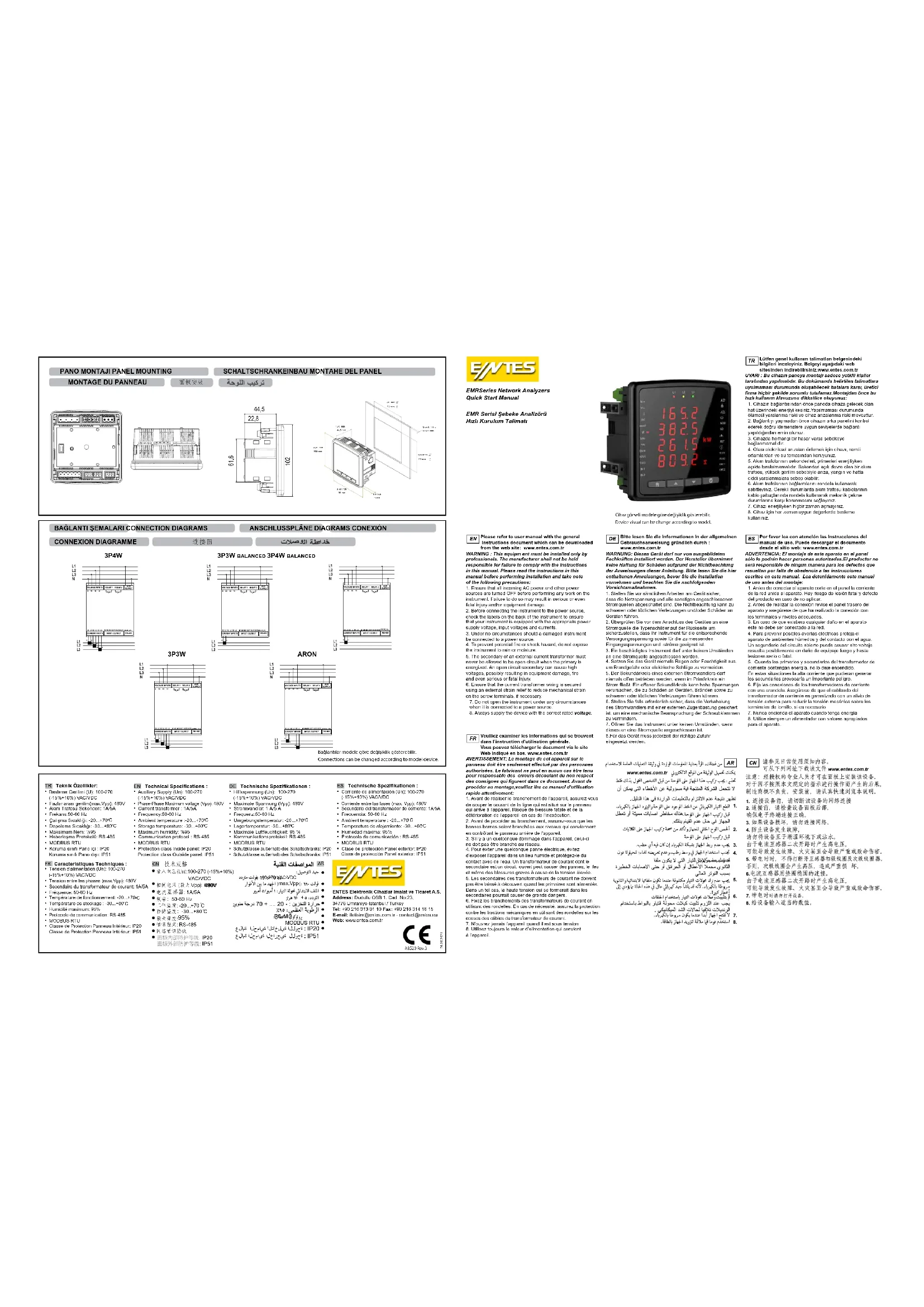

MODE D'EMPLOI EMR-53 ENTES

FR Caracteristiques Techniques

• Tension d'alimentation (Un): 100-270

(-15%+10%) VAC/VDC

• Tension entre les phases (max.Vpp): 480V

• Secondaire du transformateur de courant. TA/SA • Fréquence: 50-60 Hz

• Température de fonc

• Température de stockage : -30...+80°C

• Humidité maximum: 95%

• Protocole de communication: RS-485

• MODBUS RTU

- Classe de Protection Panneau Intérieur: IP20 Classe de Protection Panneau Intérieur: IRF1

Classe de Protection Panneau Intérieur. IP31

FR Caracteristiques Techniques

• Tension d'alimentation (45%+40%) VIGNDS

(-15%+10%) VAC/VDC • Tension entre les phrases (may Vpn): 480V

• Tension entre les phases (max.vpp). 400v • Secondaire du transformateur de courant: 1A/5A

- Fréquence: 50-60 Hz

• Température de fonctionnement: -20..

• Température de stockage : -30...+80°

• Humidité maximum: 95%

• Protocole de communication: RS-485

• MODBUS RTU • Classe de Prote

- Classe de Protection Panneau Intérieur: IP20 Classe de Protection Panneau Intérieur: IRF1

Classe de Protection Panneau Intérieur. IP31
