D512382 - Agrafeuse électrique DEWALT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Agrafeuse pneumatique (calibre 18)
Modèle	D512382
Marque	DeWalt
Alimentation	Air comprimé (pression recommandée 5,1 bars / 80 psi)
Capacité d'agrafes	Agrafes étroites de 6,4 mm (1/4\"), calibre 18
Capacité de clous (cloueuse associée)	Clous de finition de 51 mm (2\"), calibre 18 (modèle D51238)
Fonctions principales	Agraphage et clouage de finition, déclenchement par contact
Sécurité	Protection oculaire ANSI obligatoire, déconnecter l'air avant entretien
Entretien	Graisser le joint torique, remplacer les pièces usées (lame, joints)
Pièces détachées incluses dans la trousse	Lame d'entraînement, joint torique (25,7x3,5), tube de graissage, plaque de butée
Réparabilité	Pièces de rechange authentiques DeWalt, réparation par centres agréés
Informations générales	Utiliser uniquement avec le modèle D51422 pour agrafes ou D51238 pour clous

FOIRE AUX QUESTIONS - D512382 DEWALT

Quel type d'agrafes utiliser avec le D512382 ?

Le D512382 est conçu pour les agrafes étroites de 6,4 mm (1/4 pouce) de calibre 18, comme celles utilisées avec l'agrafeuse D51422.

Quelle pression d'air est recommandée ?

La pression recommandée est de 5,1 bars (80 psi). Ne pas dépasser cette pression pour éviter d'endommager l'outil.

Comment remplacer le piston/extrémité motrice ?

Déconnecter l'air, retirer les clous/agrafes, dévisser les quatre vis du capuchon supérieur avec une clé Allen de 3 mm, puis retirer et remplacer le sous-ensemble piston/extrémité motrice en suivant les instructions du manuel.

Où trouver des pièces de rechange ?

Utilisez uniquement des pièces authentiques DeWalt. Contactez un centre de réparation agréé DeWalt ou commandez les pièces référencées dans la notice (ex: lame 395499-00, joint 398170-00).

Puis-je utiliser des clous avec cet outil ?

Oui, le modèle D512382 est compatible avec la cloueuse de finition D51238 pour clous de 51 mm (2 pouces) de calibre 18.

Comment entretenir l'agrafeuse ?

Graissez régulièrement le joint torique avec la graisse fournie, nettoyez les surfaces internes et remplacez les joints usés. Toujours déconnecter l'air avant entretien.

Quelle est la garantie ?

La garantie standard DeWalt s'applique. Consultez la notice ou le site DeWalt pour les détails. Une utilisation conforme et un entretien régulier prolongent la durée de vie.

Pourquoi mon outil fuit-il de l'air ?

Une fuite d'air peut provenir d'un joint torique usé ou d'un capuchon mal serré. Vérifiez le joint (réf. 398170-00) et resserrez les vis du capuchon supérieur à 3 mm. Si le problème persiste, contactez un centre de réparation.

Puis-je utiliser des agrafes d'autres marques ?

Il est recommandé d'utiliser des agrafes DeWalt ou des agrafes conformes aux spécifications : calibre 18, étroites, 6,4 mm. D'autres marques peuvent ne pas fonctionner correctement.

Comment savoir si le piston est correctement installé ?

Pour le modèle D51238, la partie plate du piston doit être vers l'avant. Pour le D51422, elle doit être vers l'arrière. Consultez le manuel pour l'orientation exacte.

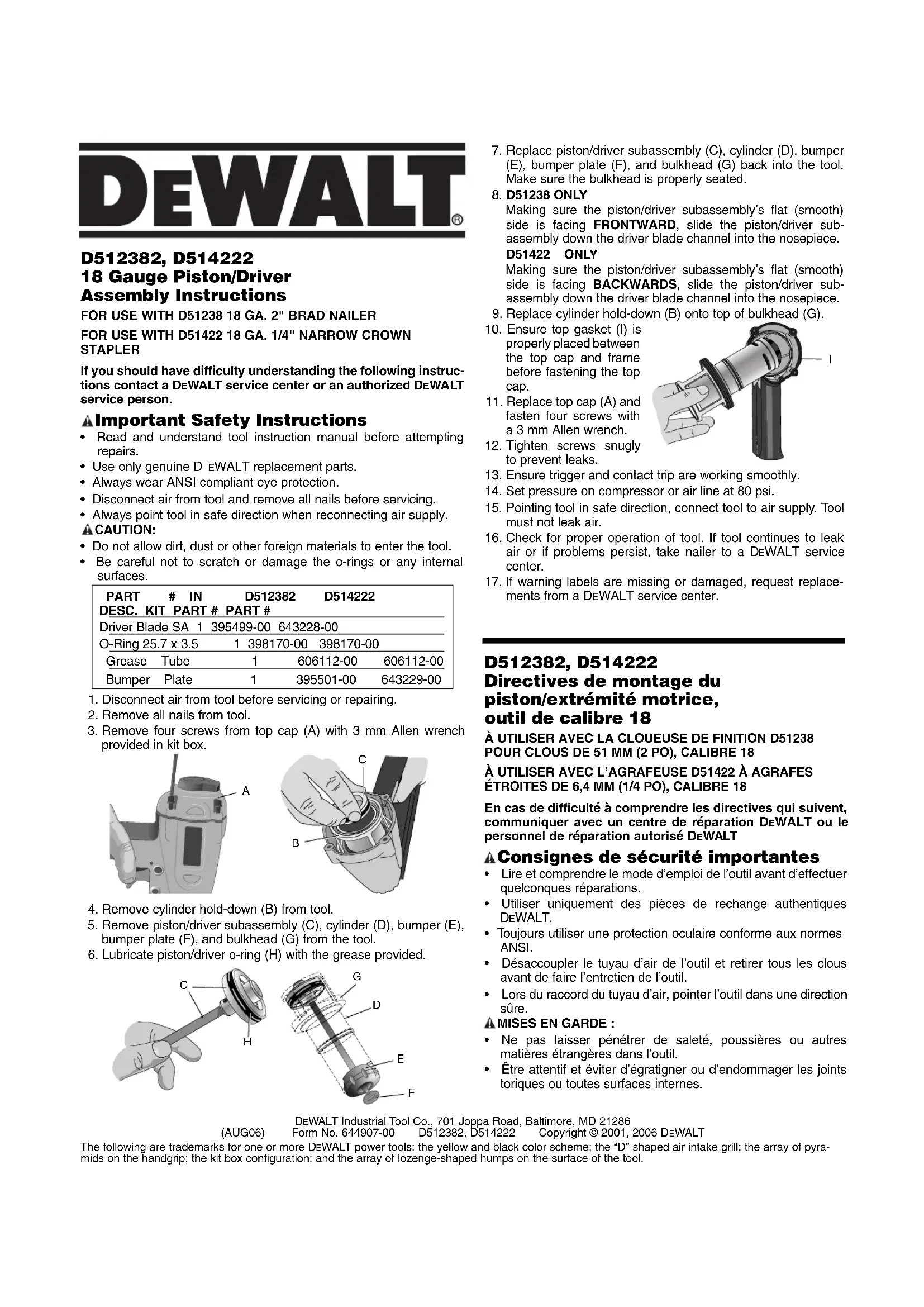

MODE D'EMPLOI D512382 DEWALT

Directives de montage du piston/extrémité motrice, outil de calibre 18

À UTILISER AVEC LA CLOUEUSE DE FINITION D51238 POUR CLOUS DE 51 MM (2 PO), CALIBRE 18

À UTILISER AVEC L'AGRAFEUSE D51422 À AGRAFES ÉTROITES DE 6,4 MM (1/4 PO), CALIBRE 18

En cas de difficulté à comprendre les directives qui suivent, communiquer avec un centre de réparation DEWALT ou le personnel de réparation autorisé DEWALT

A Consignes de sécurité importantes

• Lire et comprendre le mode d'emploi de l'outil avant d'effectuer quelconques réparations.
• Utiliser uniquement des pièces de rechange authentiques DEWALT.
• Toujours utiliser une protection oculaire conforme aux normes ANSI.
• Désaccoupler le tuyau d'air de l'outil et retirer tous les clous avant de faire l'entretien de l'outil.
• Lors du raccord du tuyau d'air, pointer l'outil dans une direction sûre.

▲ MISES EN GARDE :

• Ne pas laisser pénétrer de saleté, poussières ou autres matières étrangères dans l'outil.
• Être attentif et éviter d'égratigner ou d'endommager les joints toriques ou toutes surfaces internes.

Descrip. des N° dans la D512382 D514222 pièces trousse N° de pièce N° de pièce

Lamed'entraînement SA 1 395499-00 643228-00

Joint torique 25,7 x 3,5 1 398170-00 398170-00

Tube de graissage 1 606112-00 606112-00

Plaque de butée 1 395501-00 643229-00

1. Désaccoupler le tuyau d'air de l'outil avant de faire l'entretien ou des réparations.
2. Retirer tous les clous de l'outil.

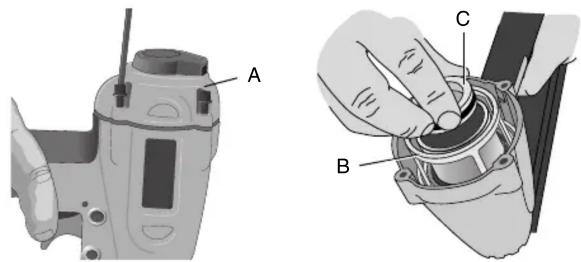

3. Dévisser les quatre vis du capuchon supérieur (A) avec la clé Allen de 3 mm fournie dans la trousse.

1. Retirer la pièce de retenue du cylindre (B) de l'outil.

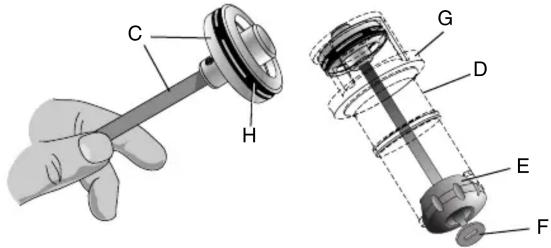

2. Retirer le sous-ensemble piston/extrémité motrice (C), le cylindre (D), la butée (E), la plaque de butée (F) et la cloison (G) de l'outil.

3. Graisser le joint torique (H) du sous-ensemble piston/extrémité motrice avec la graisse fournie.

1. Remonter le sous-ensemble piston/extrémité motrice (C), le cylindre (D), la butée (E), la plaque de butée (F) et la cloison (G) dans l'outil. S'assurer que la cloison est correctement insérée et positionnée.

2. MODÈLE D51238 SEULEMENT

S'assurer que la partie plate (lisse) du sous-ensemble piston/extrémité motrice se trouve vers L'AVANT. Glisser le sous-ensemble piston/extrémité motrice dans le canal de la lame d'entraînement logé dans l'embout.

MODÈLE D51422 SEULEMENT

S'assurer que la partie plate (lisse) du sous-ensemble piston/extrémité motrice fait face vers L'ARRIÈRE. Glisser le sous-ensemble piston/extrémité motrice dans le canal de la lame d'entraînement logé dans l'embout.

1. Remettre en place la pièce de retenue du cylindre (B) sur le dessus de la cloison (G).

2. S'assurer que le joint supérieur (I) est correctement positionné entre le capuchon supérieur et le cadre avant de fixer le capuchon supérieur.

3. Remettre en place le capuchon supérieur (A) et serrer les quatre vis avec la clé Allen de 3 mm.

4. Serrer fermement les vis pour empêcher toute fuite subséquente.

5. S'assurer que la gâchette et le déclencheur par contact fonctionnent normalement.

1. Régler la pression du compresseur ou le tuyau d'air à 5,1 bars (80 psi).
2. Pointer l'outil dans une direction sûre et le raccorder à l'alimentation d'air. L'outil doit être étanche, sans trace de fuite d'air..
3. Vérifier le bon fonctionnement de l'outil. Si l'outil présente toujours une fuite d'air ou si le problème persiste, confier la cloueuse à un centre de réparation DEWALT.
4. Si les étiquettes d'avertissement sont manquantes ou endommagées, demander leur remplacement à un centre de réparation DEWALT.
