NTS-1 digital kit mkII - Synthétiseur KORG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Synthétiseur numérique en kit (Nu:Tekt)
Marque	Korg
Modèle	NTS-1 digital kit mkII
Alimentation	Bus USB (5V, 550 mA minimum)
Consommation électrique	500 mA max
Clavier	Multi-touch capacitif (transposition d'octave glissée)
Synthèse sonore	1 oscillateur numérique (VPM, bruit, utilisateur), 1 filtre multi-mode, 1 générateur d'enveloppe (ADSR, AHR, AR, AR Loop, Open), 3 LFOs
Effets	MOD (Chorus, Ensemble, Phaser, Flanger, Soft Clip, Hard Clip, Sine Fold, Fuzz), DELAY (6 types dont synchronisés), REVERB (4 types)
Séquenceur	8 pas avec enregistrement pas à pas, durée de gate et vélocité réglables
Arpégiateur	10 motifs (Up, Down, Up-Down, Down-Up, Converge, Diverge, etc.), mode Latch, gamme sélectionnable
Connectique	USB-C, MIDI IN/OUT (mini-jack TRS 3,5 mm), SYNC IN/OUT (mini-jack TRS 3,5 mm), Audio IN/OUT (mini-jack stéréo 3,5 mm)
Fonctions MIDI	Réception/transmission de notes, NRPN, contrôleurs, routage USB+MIDI ou USB seul
Synchronisation	Interne, USB, MIDI, SYNC IN/OUT (polarité réglable)
Fonctions spéciales	Coupure automatique (3 h), sauvegarde automatique, calibrage tactile, oscillateur/effets utilisateur via logue SDK
Logiciel inclus	KORG Kontrol Editor, logue SDK (gestion de bibliothèques de sons Custom)
Accessoires inclus	Câble USB, instructions de montage PDF
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter l'humidité et les liquides
Sécurité	Coupure automatique de l'alimentation, éviter les courts-circuits sur le panneau supérieur
Pièces détachées et réparabilité	Kit à assembler, possibilité de charger des oscillateurs/effets personnalisés via le SDK

FOIRE AUX QUESTIONS - NTS-1 digital kit mkII KORG

Comment assembler le NTS-1 digital kit mkII ?

Lisez attentivement les Instructions de montage (PDF fourni) avant de commencer. Assurez-vous d'avoir les outils nécessaires (généralement un tournevis) et suivez les étapes dans l'ordre pour éviter d'endommager les composants.

Comment mettre sous tension le synthétiseur ?

Branchez le câble USB fourni au port USB-C de l'instrument et à un ordinateur ou un adaptateur secteur USB (5V, 550 mA minimum). Appuyez ensuite sur le bouton d'alimentation situé sur le panneau arrière.

Comment connecter un clavier MIDI externe ?

Utilisez un câble adaptateur MIDI TRS-DIN (type A) pour connecter la prise MIDI IN (mini-jack TRS 3,5 mm) du NTS-1 à la sortie MIDI de votre clavier. Assurez-vous que les canaux MIDI correspondent (réglage dans les paramètres globaux).

Comment utiliser l'arpégiateur ?

Appuyez sur le bouton ARP pour l'activer. Maintenez une touche enfoncée pour entendre le motif. Pour le mode Latch, faites une longue pression sur le bouton ARP (la diode clignote). Les motifs se sélectionnent en maintenant ARP enfoncé et en tournant la commande TYPE.

Comment enregistrer une séquence pas à pas ?

Faites une longue pression sur le bouton SEQ pour entrer en mode d'enregistrement. La diode clignote. Jouez les notes sur le clavier pour chaque pas ; la durée de gate et la vélocité se règlent avec les commandes A et B. Appuyez à nouveau sur SEQ pour quitter.

Comment réinitialiser les réglages d'usine ?

Mettez l'instrument sous tension en maintenant enfoncé le bouton DELAY. Les boutons REVERB et ARP clignotent. Utilisez la commande TYPE pour sélectionner 'ALL' (tout réinitialiser) ou une catégorie spécifique, puis appuyez sur le bouton ARP clignotant pour confirmer.

Comment charger des oscillateurs personnalisés ?

Utilisez l'application logue SDK pour créer ou télécharger des oscillateurs et effets. Connectez le NTS-1 à un ordinateur via USB, puis utilisez le logiciel pour transférer les données. Référez-vous au site Nu:Tekt pour plus de détails.

Comment connecter un instrument externe via AUDIO IN ?

Branchez la sortie de votre instrument (lecteur audio, etc.) à la prise AUDIO IN (mini-jack stéréo 3,5 mm). Réglez le gain d'entrée dans les paramètres globaux (Input Gain) et le routage (Input Route) pour moduler l'oscillateur ou l'effet.

Comment synchroniser le NTS-1 avec une volca ?

Connectez la prise SYNC OUT du NTS-1 à l'entrée SYNC IN de la volca avec un câble mini-jack TRS 3,5 mm. Réglez la polarité SYNC dans les paramètres globaux si nécessaire. Le NTS-1 envoie une impulsion à chaque pas.

Que faire si le clavier ne répond pas ?

Essayez de calibrer les capteurs tactiles : mettez sous tension en maintenant REVERB enfoncé, puis appuyez sur ARP pour lancer le calibrage. Ne touchez pas le clavier pendant cette opération. Si le problème persiste, vérifiez l'alimentation et les connexions.

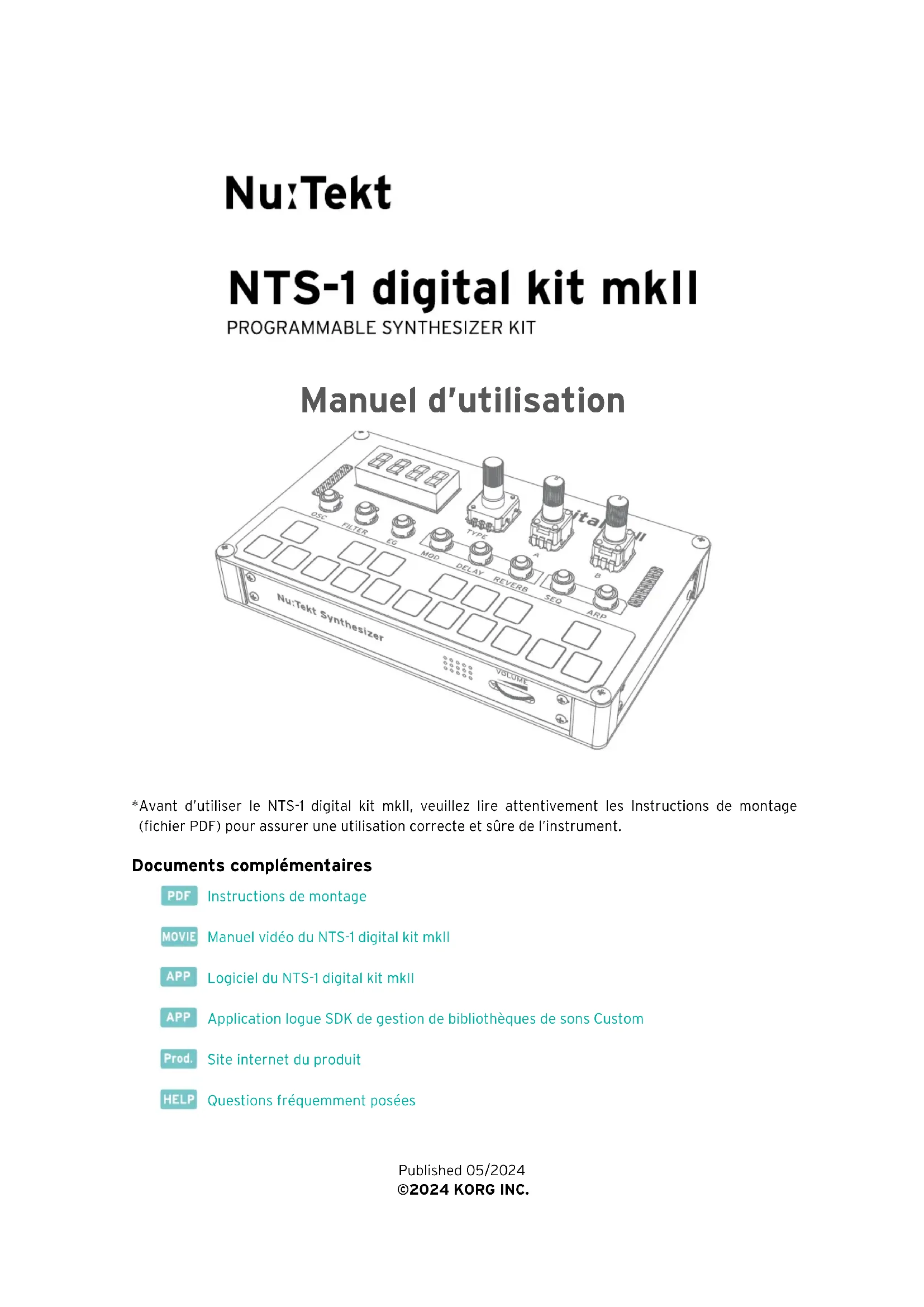

MODE D'EMPLOI NTS-1 digital kit mkII KORG

Manuel d'utilisation

*Avant d'utiliser le NTS-1 digital kit mkII, veuillez lire attentivement les Instructions de montage (fichier PDF) pour assurer une utilisation correcte et sûre de l'instrument.

Documents complémentaires

PDF Instructions de montage

MOVIE Manuel vidéo du NTS-1 digital kit mkll

APP Logiciel du NTS-1 digital kit mkll

APP Application logue SDK de gestion de bibliothèques de sons Custom

Prod. Site internet du produit

HELP Questions fréquemment posées

Sommaire

Introduction 4

Conventions utilisées dans ce manuel ....5

Caractéristiques principales....6

Connexions et préparatifs pour le jeu ....7

Connexions et mise sous/hors tension....8

Connexions et mise sous tension....8

Mise hors tension....8

Fonction de coupure automatique de l'alimentation....8

Connexions MIDI....9

Utilisation de données MIDI via le port USB 9

Utilisation de données MIDI via les prises MIDI....9

Configuration des paramètres MIDI sur le NTS-1 digital kit mkII......10

Noms des éléments et fonctions.... 11

Fonctions et commandes ...... 12

Panneau supérieur ....12

Panneau avant ....13

Panneau arrière ....13

Schéma de principe....14

Édition des paramètres 15

Édition des sons .... 16

Manipulations de base ....16

Oscillateur (OSC)....16

FILTER 18

EG....18

Édition des effets 20

Manipulations de base....20

MOD....20

DELAY....21

REVERB....21

Jeu avec le séquenceur 22

Manipulations de base 22

Sélection du motif de lecture de séquence....22

Changement de la durée de gate de la séquence ....22

Réglage du tempo....22

Enregistrement pas à pas....22

Jeu avec l'arpégiateur 24

Manipulations de base....24

Sélection du motif d'arpégiateur....24

Réglage de longueur du motif d'arpège....24

Réglage du tempo....24

Sélection de la gamme de l'arpégiateur ....25

Paramètres globaux....26

Configuration des paramètres....26

Initialisation des réglages 29

Initialisation des réglages d'usine....29

Appendices.... 30

Fiche technique 31

Conditions de fonctionnement (pour la connexion USB) 32

Tableau d'implémentation MIDI....33

Introduction

Merci d'avoir choisi le kit de synthétiseur programmable Nu:Tekt, le NTS-1 digital kit mkII.

Le NTS-1 digital kit mkII est un synthétiseur en kit facile à assembler. Ce kit comprend un oscillateur numérique hérité des prologue et minilogue xd, un filtre à modélisation analogique, un générateur d'enveloppe et des effets numériques (modulation, réverbération et retard). L'application logue SDK permet de charger des oscillateurs et effets 'perso' ou conçus par des tiers.

Pour exploiter pleinement le potentiel de cet instrument et garantir des années d'utilisation sans problème, lisez attentivement ce Manuel d'utilisation avant d'utiliser le dispositif.

→ Conventions utilisées dans ce manuel
→ Caractéristiques principales

Conventions utilisées dans ce manuel

• Les détails de l'instrument ainsi que les écrans dans ce manuel pourraient présenter des différences avec votre produit.
• Les valeurs des paramètres figurant dans les illustrations de ce manuel sont uniquement fournies à titre d'exemple ; elles ne correspondent pas nécessairement aux réglages qui apparaissent sur les affichages de votre instrument.

- Symboles utilisés dans ce manuel :

Identifie des consignes à suivre pour assurer une utilisation correcte des fonctions et possibilités offertes par cet instrument.

Remarque

Attire votre attention sur des informations complémentaires.

Astuce

Identifie des informations complémentaires utiles.

Caractéristiques principales

• Le NTS-1 digital kit mkll est un synthétiseur en kit facile à assembler.
• Ce kit comprend un oscillateur numérique hérité des prologue et minilogue xd, un filtre à modélisation analogique, un générateur d'enveloppe et des effets numériques (modulation, réverbération et retard).
• L'application logue SDK permet de charger des oscillateurs et effets 'perso' ou conçus par des tiers.
• En plus des fonctions du NTS-1 de première génération, ce synthé propose un éventail de nouveautés telles que de nouveaux types d'oscillateurs, de nouvelles modulations d'oscillateur et de nouveaux types d'effets. Parmi les nouvelles fonctions rehaussant encore le plaisir et la facilité de jeu, l'instrument offre une fonction de sauvegarde automatique ainsi qu'un bouton d'alimentation.
• Le NTS-1 digital kit mkll est doté d'un nouveau séquenceur avec enregistreur pas à pas.
• Outre la prise MIDI IN du NTS-1 original, cette nouvelle mouture inclut une prise MIDI OUT permettant de contrôler un générateur de son MIDI externe via le clavier, l'arpégiateur ou le séquenceur de cet instrument. Le clavier à fonctionnalité multi-touch permet de piloter des accords via votre générateur de son MIDI externe.

Connexions et préparatifs pour le jeu

→ Connexions et mise sous/hors tension
→ Connexions MIDI

Connexions et mise sous/hors tension

Avant de brancher des dispositifs externes à cet instrument, vérifiez que tous les appareils sont hors tension. La connexion de dispositifs externes déjà sous tension pourrait endommager ou causer un dysfonctionnement de vos moniteurs actifs ou des dispositifs.

Connexions et mise sous tension

1 Branchez l'instrument au port USB de votre ordinateur ou à un adaptateur secteur conforme USB (fournissant un courant continu (CC) de 5V et 550 mA ou plus) disponible dans le commerce avec le câble USB fourni.
2 Appuyez sur le bouton d'alimentation sur le panneau arrière. L'instrument est mis sous tension et active son mode de jeu.

Utilisez exclusivement le câble USB fourni.
Utilisez un câble USB d'une longueur maximum de 3 m pour brancher des dispositifs à cet instrument.
Veillez à utiliser un adaptateur secteur conforme à la norme USB 2.0. Il se pourrait que certains adaptateurs secteur compatibles USB ne fonctionnent pas correctement.

Mise hors tension

1 Appuyez sur le bouton d'alimentation sur le panneau arrière. L'instrument est mis hors tension.
2Débranchez le câble USB de l'instrument.

Fonction de coupure automatique de l'alimentation

La fonction de coupure automatique de l'alimentation du NTS-1 digital kit mkll met automatiquement l'instrument hors tension si vous n'utilisez ni les commandes, ni les boutons, etc. pendant trois heures. La fonction de coupure automatique de l'alimentation est activée à la sortie d'usine.

Pour désactiver la fonction de coupure automatique de l'alimentation, réglez le paramètre global Auto Power Off sur "Off". → Paramètres globaux

Connexions MIDI

Cet instrument en kit permet de transmettre et de recevoir des signaux MIDI via son port USB ou ses prises MIDI IN/OUT.

Connectez le port USB du NTS-1 digital kit mkII à votre ordinateur pour échanger des données avec le logiciel KORG Kontrol Editor, transmettre et recevoir des messages de note, etc.

Les prises MIDI IN/OUT du NTS-1 digital kit mkII permettent d'échanger des messages de notes et d'autres messages avec des dispositifs MIDI et d'autres sources externes.

Pour des détails sur les types de messages MIDI qui peuvent être transmis et reçus par l'instrument, voyez le tableau d'implémentation MIDI (MIDI implementation chart).

→ Tableau d'implémentation MIDI

Utilisation de données MIDI via le port USB

1 Branchez le port USB de type C du NTS-1 digital kit mkII au port USB de type A de votre ordinateur avec le câble USB fourni.

Pilote KORG USB-MIDI

Le pilote USB-MIDI préinstallé dans Windows ne permet pas d'accéder au NTS-1 digital kit mkII simultanément depuis plusieurs applications. Pour utiliser le NTS-1 digital kit mkII simultanément avec plusieurs applications, vous devez installer le pilote KORG USB-MIDI.

Même si vous ne comptez pas utiliser cet instrument avec plusieurs applications, nous vous recommandons d'installer le pilote KORG USB-MIDI, car cela pourrait contribuer à une plus grande stabilité.

Téléchargez ce pilote sur le site Internet de Korg et installez-le comme décrit dans la documentation fournie.

Remarque: Pour obtenir les informations les plus récentes sur les systèmes d'exploitation pris en charge, voyez le site internet de Korg.

Remarque: Quand vous branchez le NTS-1 digital kit mkII à votre ordinateur pour la première fois, le pilote USB MIDI inclus dans votre système est automatiquement installé.

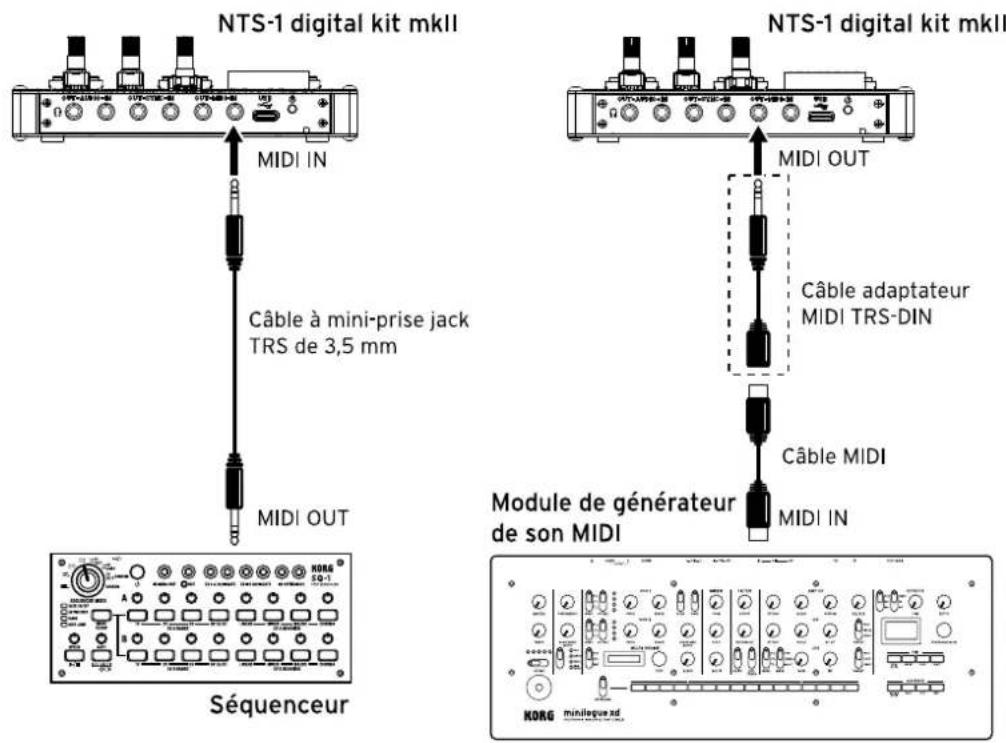

Utilisation de données MIDI via les prises MIDI

Connectez la prise MIDI IN du NTS-1 digital kit mkII (mini-prise jack TRS de 3,5 mm) à la prise MIDI OUT de votre dispositif externe, et la prise MIDI OUT (mini-prise jack TRS de 3,5 mm) du NTS-1 digital kit mkII à la prise MIDI IN du dispositif externe.

Pour la connexion à la prise MIDI (mini-prise jack TRS de 3,5 mm) d'un dispositif externe, utilisez un câble à mini-prise jack TRS de 3,5 mm disponible dans le commerce.

Si vous connectez l'instrument à une prise MIDI (fiche DIN à 5 broches) sur un dispositif externe, utilisez un câble adaptateur MIDI TRS-DIN disponible dans le commerce (mini-prise jack TRS de 3,5 mm vers prise DIN femelle à 5 broches) et un câble MIDI (fiche DIN à 5 broches). Vous pouvez aussi utiliser un câble MIDI TRS-DIN (mini-prise jack TRS de 3,5 mm vers prise DIN mâle à 5 broches).

Veillez à utiliser exclusivement un câble TRS MIDI A pour la conversion de TRS vers DIN 5 à broches. Les câbles TRS MIDI B ne sont pas pris en charge.

Configuration des paramètres MIDI sur le NTS-1 digital kit mkII

Configurez les paramètres MIDI du NTS-1 digital kit mkII situés dans les paramètres globaux.

→ Paramètres globaux

Noms des éléments et fonctions

→ Panneau supérieur
→ Panneau avant
→ Panneau arrière
→ Schéma de principe

Fonctions et commandes

| Panneau supérieur

1 Affichage

Quand vous manipulez une commande ou enfoncez un bouton, le nom et la valeur du paramètre apparaissent sur l'affichage.

2Commande TYPE

Diverses fonctions sont affectées à cette commande selon les boutons enfoncés, notamment les boutons de mode (OSC, FILTER, EG), les boutons d'effet (MOD, DELAY, REVERB), le bouton SEQ et le bouton ARP. Pour plus de détails, voyez la description de ces boutons.

→ Édition des sons

3Commande A

Diverses fonctions sont affectées à cette commande selon les boutons enfoncés, notamment les boutons de mode (OSC, FILTER, EG), les boutons d'effet (MOD, DELAY, REVERB), le bouton SEQ et le bouton ARP. Pour plus de détails, voyez la description de ces boutons.

→ Édition des sons

4Commande B

Diverses fonctions sont affectées à cette commande selon les boutons enfoncés, notamment les boutons de mode (OSC, FILTER, EG), les boutons d'effet (MOD, DELAY, REVERB), le bouton SEQ et le bouton ARP. Pour plus de détails, voyez la description de ces boutons.

→ Édition des sons

Boutons de mode → Édition des sons

5 Bouton OSC → Oscillateur (OSC)

6 Bouton FILTER → FILTER

7 Bouton EG → EG

Boutons d'effet → Édition des effets

8 Bouton MOD → MOD

9 Bouton DELAY → DELAY

10 Bouton REVERB → REVERB

Autres boutons

11 Bouton SEQ → Jeu avec le séquenceur

12 Bouton ARP → Jeu avec l'arpégiateur

13Clavier

Appuyez vos doigts sur le clavier pour jouer des notes.

Glissez les doigts sur le clavier tout en enfonçant le bouton OSC pour changer le réglage d'octave du clavier. Vous pouvez transposer la hauteur du clavier entre "oct.0" (limite inférieure -gauche-du clavier) et "oct.05" (limite supérieure -droite- du clavier), soit six réglages de transposition.

Quand vous jouez sur le clavier et que le séquenceur est en cours de jeu, cette manipulation permet de transposer la hauteur du séquenceur. → Manipulations de base

14 Prudence, car tout contact de ces parties avec des éléments métalliques pourrait causer un court-circuit et un dysfonctionnement de l'instrument.

Panneau avant

Règle le niveau du signal à la (prise casque)/prise AUDIO OUT.

Panneau arrière

1(prise casque)/prise AUDIO OUT

Branchez-y une enceinte ou un casque d'écoute (muni d'une fiche minijack stéréo). Le haut-parleur intégré ne produit aucun son quand un dispositif est branché à cette prise.

2Prise AUDIO IN

Branchez-y un lecteur audio ou une autre source de son externe. Réglez le niveau de sortie sur le dispositif connecté. Vous pouvez régler le gain et le routage d'entrée avec les paramètres globaux. → Paramètres globaux

Prises OUT-SYNC-IN (SYNC OUT, SYNC IN)

Branchez le NTS-1 digital kit mkll à un dispositif tel qu'un instrument de la série volca ou un SQ-64 avec un câble de synchronisation pour synchroniser les deux instruments. Configurez les paramètres de polarité avec les paramètres globaux. → Paramètres globaux

3Prise SYNC OUT

Une pulsation de 15 ms et de 3,3 V est produite en début de chaque pas.

4Prise SYNC IN

Si vous démarrez d'abord le dispositif externe connecté puis lancez l'arpégiateur ou le séquenceur sur le NTS-1 digital kit mkll, ces fonctions se synchronisent sur le séquenceur externe.

5Prise MIDI OUT

Cette prise permet de contrôler un générateur de son MIDI externe via le clavier, l'arpégiateur, le séquenceur ou les commandes de cet instrument. Le clavier à fonctionnalité multi-touch permet de piloter des accords via votre générateur de son MIDI externe. → Tableau d'implémentation MIDI

6Prise MIDI IN

Branchez cette prise à un dispositif MIDI externe pour piloter le générateur de son du NTS-1 digital kit mkII (pour des détails, voyez le site Internet du Nu:Tekt). → Tableau d'implémentation MIDI

7 Port USB de type C

Branchez cet instrument à votre ordinateur ou à un adaptateur secteur conforme USB disponible dans le commerce avec le câble USB fourni.

8 Bouton d'alimentation

Ce bouton permet de mettre le NTS-1 digital kit mkll sous/hors tension.

9Verrou antivol ()

Astuce : Branchez un câble de sécurité disponible dans le commerce au verrou antivol de cet instrument.

http://www.kensington.com/

Schéma de principe

Édition des paramètres

→ Édition des sons
→ Édition des effets
→ Jeu avec le séquenceur
→ Jeu avec l'arpégiateur
→ Paramètres globaux
→ Initialisation des réglages

Édition des sons

Cette section décrit l'édition des sons du NTS-1 digital kit mkII.

Manipulations de base

1 Sélectionnez le mode d'édition en appuyant sur le bouton de mode voulu (OSC, FILTER ou EG).
2 Exécutez les réglages voulus en tournant les commandes TYPE, A et B, ou en tournant la commande A ou B en maintenant enfoncé le bouton de mode voulu.

Oscillateur (OSC)

Sélectionnez la forme d'onde de l'oscillateur.

* Oscillateur utilisateur (User OSC) : À la sortie d'usine, le réglage correspond à "waves" ( ) pour des détails sur l'oscillateur utilisateur, voyez le site Internet du Nu:Tekt (www.nutekt.org).
- Opérations communes à toutes les formes d'onde d'oscillateur

Vous pouvez régler la vitesse et l'intensité du LFO (i) modulant la forme d'onde de l'oscillateur en appuyant sur le bouton OSC.

Bouton OSC + commande A : F 0.0\~F30.0

Règle la vitesse de la fréquence du LFO.

Bouton OSC + commande B : P100\~P 1, 0, S 1\~S100

Règle l'intensité de la modulation appliquée à la hauteur (Pitch) ou à la forme (Shape).

- Quand l'onde en dents de scie ( ), l'onde triangulaire () ou l'onde carrée () est sélectionnée

Onde en dents de scie ('sawtooth wave') : Cette forme d'onde sert à produire des sons typiques de synthé analogique, tels que la basse synthé.

Onde triangulaire ('triangle wave') : Cette forme d'onde produit un son plus arrondi que l'onde en dents de scie et l'onde carrée.

Onde carrée ('square wave') : Cette forme d'onde convient pour les sons électroniques ou l'émulation d'instruments à vent.

Commande A : Shape ( БНРЕ

Détermine la qualité de forme de la forme d'onde de l'oscillateur.

Commande B : Sub (Sub

Règle le volume du sub-oscillateur.

Détermine la façon dont le signal d'entrée audio sert de source de modulation pour l'oscillateur, ainsi que son niveau.

Remarque: La diode du bouton OSC clignote durant l'édition. Pour quitter l'édition en cours, appuyez à nouveau sur le bouton OSC.

Quand In Mode ( ) est sélectionné

Commande B : OFF ( ) b FM ( ), AM a ( ), RING ( ) _B Ω

Sélectionne l'algorithme utilisé par le signal d'entrée audio pour moduler l'oscillateur (OFF : aucune modulation ; FM : applique une modulation FM ; AM : applique une modulation AM ; RING : applique une modulation en anneau).

Quand In Level ( ) est sélectionné

Commande B : 0.0\~100.0

Règle le niveau du signal d'entrée audio.

- Quand VPM ( ) est sélectionné

Il s'agit d'un oscillateur VPM (à modulation à phase variable). Malgré la structure simple de cet oscillateur (un porteur et un modulateur), il peut être utilisé pour créer un éventail de sons variés.

Commande A : Mod ( _od )

Règle l'index pour déterminer l'intensité du modulateur.

Commande B : Ratio ( ) r t i o

Règle le taux du modulateur pour produire davantage d'harmoniques.

Détermine la façon dont le signal d'entrée audio sert de source de modulation pour l'oscillateur, ainsi que son niveau.

Remarque: La diode du bouton OSC clignote durant l'édition. Pour quitter l'édition en cours, appuyez à nouveau sur le bouton OSC.

Quand In Mode ( ) est sélectionné

Sélectionne l'algorithme utilisé par le signal d'entrée audio pour moduler l'oscillateur (OFF : aucune modulation ; FM : applique une modulation FM ; AM : applique une modulation AM ; RING : applique une modulation en anneau).

Quand In Target () est sélectionné

Commande B : Car ( [Rr), Mod ( Nod)

Détermine la cible à laquelle la modulation est appliquée ('Car' : la modulation est appliquée au porteur de l'oscillateur VPM ; 'Mod' : la modulation est appliquée au modulateur de l'oscillateur VPM).

Quand In Level ( ) est sélectionné

Commande B : 0.0\~100.0

Règle le niveau du signal d'entrée audio.

- Quand noise ( ) est sélectionné

'Noise' sert à créer des sons d'instruments de percussion ou des effets sonores tels que le son des vagues.

Commande A : WdtH ( "dth")

Règle la largeur de bande caractéristique du filtre en cloche.

Règle l'intensité (niveau) du filtre en cloche.

- Quand User OSC ( ) est sélectionné

Commande A : À la sortie d'usine, le réglage correspond à "Shape" (BHP)

Les paramètres diffèrent pour chaque oscillateur utilisateur (User OSC). 'Shape' détermine la qualité de forme de la forme d'onde de l'oscillateur à la sortie d'usine.

Commande B : À la sortie d'usine, le réglage correspond à "Sub" ( _ub )

Les paramètres diffèrent pour chaque oscillateur utilisateur (User OSC). 'Sub' détermine le volume du sub-oscillateur à la sortie d'usine.

Bouton OSC + commande TYPE : les réglages d'usine par défaut correspondent à WAVE A( "RAUE A), WAVE B( ), Sule WAVE( ), Ring Mix( ) Bit Quish( ) et drift( ) b r lFt

Sélectionne le paramètre d'édition. Les paramètres diffèrent pour chaque oscillateur utilisateur (User OSC).

Remarque: La diode du bouton OSC clignote durant l'édition. Pour quitter l'édition en cours, appuyez à nouveau sur le bouton OSC.

Commande B :

Réglez la valeur du paramètre d'édition avec la commande B.

FILTER

Sélectionne le type de filtre.

Commande A : Cutoff ()C u t F

Cette commande règle la fréquence de coupure du filtre. Cette commande sert à accentuer ou couper certaines plages de fréquence de l'oscillateur, ou à régler la brillance du timbre.

Commande B : Resonance ( ) E So

Cette commande accentue les harmoniques aux alentours de la fréquence de coupure du filtre, ce qui confère un caractère unique au son.

Bouton FILTER + commande A : Sweep rate F 0.0\~F30.0

Règle la vitesse de la fréquence du LFO utilisée par ce dernier pour moduler la fréquence de coupure du filtre (balayage de coupure).

Bouton FILTER + commande B : Cutoff sweep depth u100\~u 1, 0, d 1\~d100

Règle l'intensité (haut/bas) de la modulation (balayage de coupure) exercée par le LFO sur la fréquence de coupure du filtre.

| EG

Commande TYPE: ADSR ( A_dS_r ), AHR ( A_Hr ), AR ( A_r ), AR Loop ( A_r LooP), Open ( oPE_n )

Sélectionne le type d'enveloppe d'amplificateur (produisant des changements de niveau dans le temps).

Commande A : Attack (RECE

Règle la durée s'écoulant entre le déclenchement de la note (le moment où vous enfoncez une touche) et le moment où la valeur maximum de l'enveloppe est atteinte.

Commande B : Release ( ) ELS

Règle la durée entre la coupure de note (le moment où vous relâchez la touche) et le moment où plus aucun son n'est audible.

Bouton EG + commande A : Tremolo rate F 0.0\~F60.0

Règle la vitesse de l'effet trémolo.

Bouton EG + commande B : Tremolo depth d1\~d100

Règle l'intensité de l'effet trémolo.

Édition des effets

Cette section décrit l'édition des effets du NTS-1 digital kit mkII.

Manipulations de base

1 Sélectionnez le mode d'édition en appuyant sur le bouton d'effet voulu (MOD, DELAY ou REVERB).
2 Exécutez les réglages voulus en tournant les commandes TYPE, A et B, ou en tournant la commande A ou B en maintenant enfoncé le bouton d'effet voulu.

MOD

Sélectionne l'effet de modulation.

- Quand l'effet Chorus ( ) Ensemble (), Phaser G PYLE PHASEF Flanger ( ) est sélectionné

Commande A : Time (L INE

Règle la vitesse de modulation.

Commande B : Depth ( ) P E H

Règle l'intensité de l'effet.

- Quand l'effet Soft Clip (9) Hard Clip () ou Sine Fold CL IP () est sélectionné

Commande A : Tone ( ) on E

Règle la brillance du son.

Commande B : Depth ( ) P E H

Règle l'intensité de l'effet.

- Quand Fuzz ( est sélectionné

Commande A : Tone ( ) on E

Règle la brillance du son.

Commande B : Depth (BPEH

Règle l'intensité de l'effet.

Bouton OSC + commande TYPE : In Gain ( ) in GR In

Détermine le paramètre utilisé pour ajuster le niveau du signal transmis à l'effet.

Remarque: La diode du bouton MOD clignote durant l'édition. Pour quitter l'édition en cours, appuyez à nouveau sur le bouton MOD.

Quand In Gain () est sélectionné

Commande B : -12.0\~0.0\~12.0

Règle le niveau du signal transmis à l'effet.

DELAY

Sélectionne l'effet de retard.

Commande A : Time ( ) INE

Règle le temps de retard.

Commande B : Depth ( ) P E H

Règle l'intensité de l'effet.

Bouton DELAY + commande B : MIX d100\~d 1, bALn, W1\~W100

Règle l'équilibre entre le son sans effet et le son avec effet.

REVERB

Sélectionne l'effet de réverbération.

Commande A : Time (L INE

Règle le temps de réverbération.

Commande B : Depth ( _P H )

Règle l'intensité de l'effet.

Bouton REVERB + commande B : MIX d100\~d 1, bALn, W1\~W100

Règle l'équilibre entre le son sans effet et le son avec effet.

Jeu avec le séquenceur

Le NTS-1 digital kit mkII comporte une fonction de séquenceur à 8 pas. Cette fonction vous permet de modifier votre jeu avec les commandes pour diverses méthodes de reproduction, en fonction des séquences créées via la fonction d'enregistrement pas à pas.

Manipulations de base

Appuyez sur le bouton SEQ pour lire la séquence. Les séquences sont toujours lues depuis leur point de départ. Appuyez à nouveau sur le bouton pour arrêter la lecture.

Vous pouvez jouer sur le clavier pour transposer la séquence. Jouez une note au-dessus du Fa médian du clavier pour augmenter la hauteur de maximum neuf demi-tons (19), et jouez une note en dessous de ce Fa médian pour abaisser la hauteur de maximum huit demi-tons (2). Enfoncez la touche du Fa médian pour retrouver la hauteur originale (3).

Effectuez des changements sur la séquence en manipulant la commande TYPE et les commandes A, B tout en maintenant enfoncé le bouton SEQ.

Sélection du motif de lecture de séquence

Sélectionne le motif de lecture de la séquence.

Changement de la durée de gate de la séquence

Bouton SEQ + commande A : S 1\~S100

Modifie la durée de gate de tous les pas de la séquence.

Réglage du tempo

Bouton ARP + commande B : 56.0\~240.0 (10.0\~600.0)

Règle le tempo.

Astuce : Quand vous changez le tempo du séquenceur, cela modifie aussi le tempo de l'arpégiateur. Ce réglage affecte aussi le temps de retard des types d'effets de retard (delay) synchronisés sur le tempo (y compris les effets Stereo BPM, Mono BPM, Ping BPM, High BPM et Tape BPM).

Astuce : Vous pouvez définir la plage de tempo disponible avec le paramètre global Tempo Range.

Enregistrement pas à pas

Appliquez une longue pression sur le bouton SEQ pour activer le mode d'enregistrement pas à pas. La diode du bouton SEQ clignote. Cela vous permet de choisir les notes voulues pour chaque pas de la séquence (dans l'ordre). Sélectionnez les notes via le clavier. Quand vous relâchez la touche enfoncée, la note en question est enregistrée et le séquenceur passe à l'enregistrement du pas suivant. Vous pouvez aussi utiliser des fonctions de jeu autres que le clavier pour exécuter les opérations suivantes.

Longue pression sur le bouton SEQ

Active le mode d'enregistrement pas à pas.

Commande TYPE: REC.1 ()\~REC.8 () rEC.8

Permet de sélectionner le pas à éditer.

Commande A : L1\~L100, TTIE

Définit la durée de gate du pas en cours d'enregistrement.

Commande B : V1\~V127

Définit la vélocité du pas en cours d'enregistrement.

Bouton SEQ

Quitte le mode d'enregistrement pas à pas.

Bouton ARP

Supprime toutes les notes enregistrées sous le pas actuel et passe au pas suivant.

Bouton SEQ + bouton ARP

Supprime toutes les données de la séquence.

Jeu avec l'arpégiateur

La fonction arpégiateur du NTS-1 digital kit mkII permet de jouer des motifs sur base des notes jouées sur le clavier.

Manipulations de base

Appuyez sur le bouton ARP pour activer (la diode s'allume) ou désactiver (la diode s'éteint) l'arpégiateur.

Quand cette fonction est activée, l'arpégiateur joue tant que vous maintenez une touche enfoncée.

Appliquez une longue pression sur le bouton ARP pour activer le mode Latch de l'arpégiateur (la diode clignote). Pour désactiver le mode Latch, appliquez à nouveau une longue pression sur le bouton ARP.

Effectuez des changements sur le motif d'arpège en manipulant la commande TYPE et les commandes A, B tout en maintenant enfoncé le bouton ARP.

Sélection du motif d'arpégiateur

Bouton ARP + commande TYPE : UP ( ), Down ( ), Up-Down ( ), Down-Up ( ) Converge ( ), Diverge ( ), Conv-Div. ( ), Div.-Conv(-)Random ( ), Stochastic ( StoC )

Ce réglage sélectionne le motif d'arpégiateur.

Réglage de longueur du motif d'arpège

Bouton ARP + commande A : 1\~24

Règle la longueur (durée de jeu) du motif d'arpège.

Réglage du tempo

Bouton ARP + commande B : 56.0\~240.0 (10.0\~600.0)

Règle le tempo.

Astuce : Quand vous changez le tempo de l'arpégiateur, cela modifie aussi le tempo du séquenceur. Ce réglage affecte aussi le temps de retard des types d'effets de retard (delay) synchronisés sur le tempo (y compris les effets Stereo BPM, Mono BPM, Ping BPM, High BPM et Tape BPM).

Astuce : Vous pouvez définir la plage de tempo disponible avec le paramètre global Tempo Range.

Sélection de la gamme de l'arpégiateur

Bouton ARP + bouton OSC : Octave ( ) _0 [ t

Bouton ARP + bouton FILTER : Major Triad (RAU

Bouton ARP + bouton EG : Major Suspended ( )505

Ces réglages déterminent la gamme utilisée par l'arpégiateur.

Paramètres globaux

Ces paramètres configurent les fonctions affectant l'ensemble du NTS-1 digital kit mkll.

Configuration des paramètres

1 Mettez l'instrument sous tension tout en maintenant enfoncé le bouton REVERB.
2 Sélectionnez le paramètre global à éditer avec la commande TYPE, puis changez sa valeur avec la commande B. La valeur actuelle du paramètre est indiquée du côté droit de l'affichage. Appuyez sur le bouton REVERB pour annuler.
3 Quand vous avez fini les réglages, appuyez sur le bouton ARP. Le NTS-1 digital kit mkII sauvegarde vos réglages puis redémarre.

Commande TYPE : Input route ( ) or

Commande B : 0\~7

Règle le routage du signal d'entrée AUDIO IN.

0 : modulation OSC, 1 : avant le filtre, 2 : avant l'enveloppe, 3* : avant la modulation, 4 : avant le retard, 5 : avant la réverbération, 6 : pré master, 7 : post master. → Schéma de principe

Quand l'oscillateur utilise le signal AUDIO IN, ce réglage détermine si le routage d'entrée "Input route" est activé ou non.

O : Même quand l'oscillateur utilise le signal AUDIO IN, "Input route" est activé.

1* : Quand l'oscillateur utilise le signal AUDIO IN, "Input route" est désactivé.

Commande TYPE : Input Gain ( ) G ∂

Règle le gain d'entrée (le niveau d'entrée du signal de la source connectée à la prise AUDIO IN).

0: -85 dB, 1: -36 dB, 2: -24 dB, 3: -18 dB, 4: -12 dB, 5: -9 dB, 6*: -6 dB, 7: -3 dB, 8: -2 dB, 9: -1 dB, A:

0 dB, B: +1 dB, C: +2 dB, D: +3 dB, E: +6 dB, F: +9 dB

Commande TYPE : Monaural ( Non

Commande B : 0, 1

Détermine si le signal de la prise AUDIO IN est utilisé en stéréo ou en mono.

0: stéréo, 1: mono

Règle la polarité de la prise SYNC OUT.

O*: La synchronisation s'effectue sur le pic de la forme d'onde.

1: La synchronisation s'effectue sur le creux de la forme d'onde.

Commande TYPE : SYNC IN Polarity (591)

Commande B : 0, 1

Règle la polarité de la prise SYNC IN.

O*: La synchronisation s'effectue sur le pic de la forme d'onde.

1: La synchronisation s'effectue sur le creux de la forme d'onde.

Commande TYPE : Tempo Range (LNP)

Commande B : 0, 1

Règle la plage variable de tempo.

0*: étroite (56.0\~240.0), 1: large (10.0\~600.0)

Détermine l'horloge de synchronisation de cet instrument.

O : Interne. La synchronisation se fait via l'horloge interne.

1* : Auto. L'instrument se synchronise sur une horloge externe quand il reçoit un signal d'horloge externe via son port USB ou son entrée MIDI IN, et se synchronise via son horloge interne en l'absence de signal d'horloge externe. En présence d'un signal d'horloge externe à la fois au port USB et à la prise MIDI IN, la priorité est accordée au signal d'horloge reçu au port USB.

Quand un câble est connecté à la prise SYNC IN, l'instrument se synchronise sur le signal SYNC IN, indépendamment des réglages d'horloge.

Commande TYPE : MIDI RX/short messages ( )5Hr

Commande B : 0, 1

Détermine si l'instrument reçoit ou non les messages MIDI brefs (tels qu'activation/coupure de note, changement de programme, commande de contrôle et pitch bend). Désactivez ce paramètre si vous comptez connecter l'instrument à un ordinateur juste pour l'alimenter via USB, ou si vous ne souhaitez pas recevoir des messages liés au jeu quand l'instrument est synchronisé exclusivement via des horloges MIDI avec un logiciel sur votre ordinateur ou via un autre dispositif MIDI.

0 : Off, 1* : On

Commande TYPE : MIDI NRPN messages ( )

Commande B : 0, 1

Détermine si les messages MIDI NRPN sont transmis et reçus ou non.

0*: Off, 1: On

Commande TYPE : MIDI route (Nr t

Commande B : 0, 1

Définit le routage des messages MIDI.

O*: USB+MIDI : Les messages MIDI sont reçus au port USB et à la prise MIDI IN, et sont transmis via le port USB et la prise MIDI OUT.

1: USB : Les messages sont uniquement transmis et reçus via le port USB. Ce réglage est utile lorsque vous utilisez cet instrument comme interface MIDI USB.

Commande TYPE : MIDI Channel ( [Hn

Commande B : 0\~1, A\~F

Spécifie le canal MIDI.

Définit de combien de pas l'arpégiateur avance pour chaque pulsation reçue à la prise SYNC IN, ainsi que le nombre de pas que l'arpégiateur doit effectuer avant qu'une pulsation unique soit transmise via la prise SYNC OUT.

0*: 1 pulsation = 2 pas

1:1 pulsation = 1 pas

Commande TYPE: EG Legato (LGB)

Commande B : 0, 1

Détermine le comportement du générateur d'enveloppe quand vous jouez des notes liées (effet legato, produit en enfonçant une touche et en appuyant sur la touche suivante en maintenant la première touche enfoncée).

O : Off : L'enveloppe est redéclenchée.

1* : On : L'enveloppe n'est pas redéclenchée.

Active/désactive la fonction de coupure automatique de l'alimentation.

O : Off : La fonction de coupure automatique de l'alimentation est désactivée.

1* : On : La fonction de coupure automatique de l'alimentation est activée.

Appuyez sur le bouton ARP pour démarrer le calibrage des capteurs tactiles du clavier.

Ne touchez pas le clavier durant le calibrage.

Initialisation des réglages

| Initialisation des réglages d'usine

1 Mettez l'instrument sous tension tout en maintenant enfoncé le bouton DELAY. Les boutons REVERB et ARP clignotent.

2 Appuyez sur le bouton ARP pour afficher les données concernées par l'initialisation des réglages d'usine.

Sélectionnez les paramètres à initialiser en tournant la commande TYPE.

ALL ( əLL ): initialise tous les paramètres suivants en rétablissant leurs valeurs d'usine.

GLOB (Glob): initialise les paramètres globaux en rétablissant leurs valeurs d'usine.

PROG ( P_roU ): initialise les programmes (toutes les éditions que vous avez effectuées sur les sons et les effets) en rétablissant leurs valeurs d'usine.

OSC ( _o Sc): initialise l'oscillateur utilisateur Custom en rétablissant ses valeurs d'usine.

Mod ( _od ): initialise la modulation utilisateur Custom en rétablissant ses valeurs d'usine.

DEL ( dEL ): initialise le retard utilisateur Custom en rétablissant ses valeurs d'usine.

REV (rEU): initialise la réverbération utilisateur Custom en rétablissant ses valeurs d'usine.

3 Appuyez sur le bouton ARP clignotant pour exécuter l'initialisation des réglages d'usine. Le bouton ARP cesse de clignoter et reste allumé, et RESET () apparaît sur l'affichage. L'instrument redémarre automatiquement quand l'initialisation est terminée.

Appuyez sur le bouton REVERB pour annuler. Dans ce cas, l'instrument annule l'initialisation des réglages et redémarre automatiquement.

Appendices

→ Fiche technique
→ Conditions de fonctionnement (pour la connexion USB)
→ Tableau d'implémentation MIDI

Fiche technique

Clavier

Multi-touches

Système de génération de son

1 oscillateur numérique, 1 filtre multi-mode, 1 générateur d'enveloppe, 3 LFOs

Effets

MOD (CHORUS, ENSEMBLE, PHASER, FLANGER, SOFT CLIP, HARD CLIP, SINE FOLD, FUZZ)

Prises d'entrée/de sortie et ports

Ω (Prises casque)/AUDIO OUT (mini-prise jack stéréo de 3,5 mm), Prise AUDIO IN (mini-prise jack stéréo de 3,5 mm), Prise SYNC OUT (mini-prise jack TRS de 3,5 mm, niveau de sortie : 5 V), Prise SYNC IN (mini-prise jack stéréo TRS de 3,5 mm, niveau d'entrée maximum : 20 V), Prise MIDI OUT (mini-prise jack TRS de 3,5 mm), Prise MIDI IN (mini-prise jack TRS de 3,5 mm), port USB de type C

Alimentation

Alimentation par le bus USB

Consommation de courant

500 mA max.

Câble USB, instructions de montage

* Les caractéristiques et l'aspect du produit sont susceptibles d'être modifiés sans préavis en vue d'une amélioration.

Conditions de fonctionnement (pour la connexion USB)

Pour obtenir les informations les plus récentes sur les systèmes d'exploitation pris en charge, voyez le site internet de Korg.

Tableau d'implémentation MIDI

Veuillez vous adresser à votre revendeur Korg pour en savoir davantage sur l'équipement MIDI.

KORG INC.

4015-2 Yanokuchi, Inagi-City, Tokyo 206-0812 JAPAN

©2024 KORG INC.
