Type de produit	Hotte aspirante (cuisinière)
Marque	Orima
Modèle	ORG-7009-X
Hauteur d'installation	Minimum 65 cm, maximum 75 cm entre la surface inférieure de la hotte et la cuisinière
Diamètre de sortie d'air	120 mm (tuyau spiralé recommandé)
Alimentation électrique	220-240 V, 50 Hz (fusible max 6 A)
Puissance absorbée	Non spécifiée
Nombre de vitesses moteur	3 niveaux (Nivel 1, 2, 3)
Éclairage	1 lampe (On/Off)
Filtre à graisse	Filtre aluminium lavable (tous les mois)
Filtre à charbon	Filtre à charbon remplaçable (tous les 3 mois) pour mode recirculation
Mode d'évacuation	Avec cheminée (évacuation extérieure) ou sans cheminée (recirculation)
Entretien	Nettoyer avec un chiffon tiède savonneux. Laver le filtre aluminium une fois par mois. Changer le filtre à charbon tous les 3 mois.
Consignes de sécurité	Ne pas raccorder à des conduits de poêle ou chauffe-eau. Ne pas cuire d'aliments inflammables sous l'appareil. Débrancher avant entretien.
Installation	Doit être réalisée par un revendeur autorisé. Vérifier que le câble n'est pas écrasé.
Réparabilité	Réparation par le fabricant ou un agent de service agréé. Le cordon d'alimentation endommagé doit être remplacé par un professionnel.
Pièces détachées	Filtre aluminium, filtre à charbon, ampoule (non référencées)
Pays de fabrication	Non spécifié (fabriqué dans des installations modernes)

FOIRE AUX QUESTIONS - ORG-7009-X Orima

Quelle est la hauteur d'installation recommandée pour la hotte Orima ORG-7009-X ?

La hauteur entre la surface inférieure de la hotte et la cuisinière doit être comprise entre 65 cm et 75 cm. Pour les cuisinières à gaz ou mixtes, la hauteur minimale est de 65 cm et maximale de 75 cm. Le non-respect de cette consigne annule la garantie.

Comment nettoyer le filtre à graisse de la hotte ?

Le filtre à graisse en aluminium doit être lavé au moins une fois par mois. Retirez-le en poussant le loquet, puis lavez-le avec de l'eau tiède savonneuse. Séchez-le avant de le remettre en place.

Quand faut-il changer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 3 mois en utilisation sans évacuation extérieure (mode recirculation). Ce filtre n'est pas lavable.

Puis-je utiliser la hotte sans raccordement à une cheminée extérieure ?

Oui, la hotte peut fonctionner en mode recirculation. Dans ce cas, installez un filtre à charbon et assurez une ventilation suffisante dans la cuisine (fenêtre à auvent ou découpe dans le plafond du placard).

Quel diamètre de tuyau d'évacuation dois-je utiliser ?

Le diamètre recommandé est de 120 mm. Utilisez un tuyau spiralé en aluminium de 120 mm et évitez les coudes multiples pour un bon fonctionnement.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord la connexion électrique et que la prise est branchée. Assurez-vous que les filtres (aluminium et charbon) sont propres et correctement installés. Si le problème persiste, contactez un revendeur autorisé.

Puis-je cuisiner avec des aliments inflammables sous la hotte ?

Non, il est interdit de cuire des aliments inflammables sous la hotte car cela peut provoquer un incendie.

Comment changer l'ampoule de la hotte ?

Débranchez d'abord la hotte. Le modèle ORG-7009-X possède une lampe (probablement à baïonnette ou LED). Retirez l'ancienne ampoule et remplacez-la par une neuve de même type. Si vous n'êtes pas sûr, faites appel à un professionnel.

La garantie est-elle annulée si j'installe la hotte moi-même ?

L'installation doit être effectuée par un revendeur autorisé selon la notice. Toute installation non conforme (notamment la hauteur incorrecte) annule définitivement la garantie.

Que faire en cas de fuite de gaz détectée ?

N'actionnez aucun interrupteur électrique, y compris la hotte. Ouvrez les fenêtres, quittez les lieux et appelez les secours. Ne réutilisez la hotte qu'après avoir éliminé la fuite.

MODE D'EMPLOI ORG-7009-X Orima

	Vérifiez la connexion électrique	Vérifiez les boutons d'alimentation	Vérifiez les boutons de foudre	Vérifiez les filtres en aluminium (les filtres en aluminium doivent être lavée une fois par mois.)	Vérifiez les ampoules / taches	Vérifiez la sortie d'air (ça doit être ouvert)	Vérifiez les filtres à charbon (les filtres à charbon doivent être changeant tous les 3 mois)
Le capot de la cuisine ne fonctionne pas	×	×
La foudre ne fonctionne pas	×		×		×
La hotte ne fonctionne pas bien				×		×	×

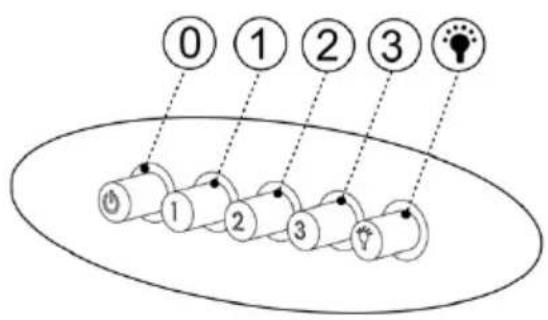

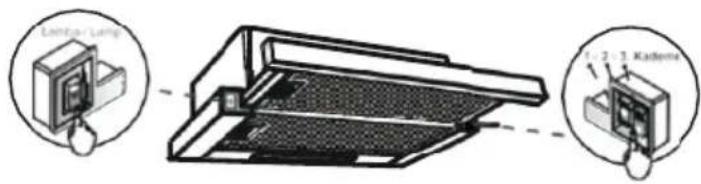

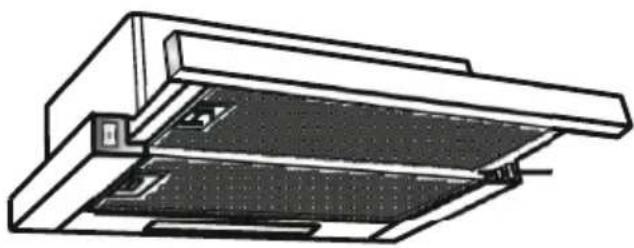

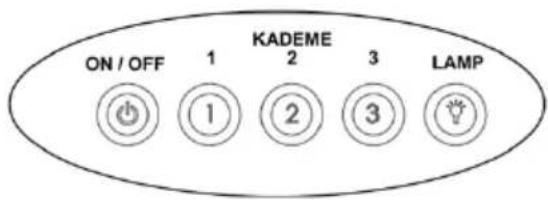

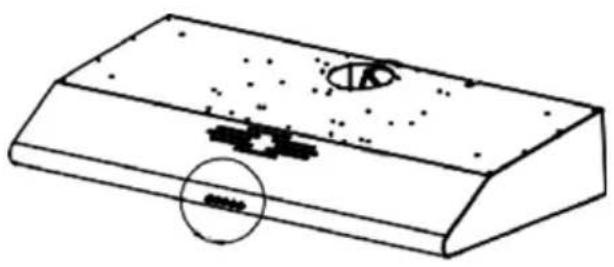

PAINEL DE

COMANDO

On/Off

Motor Nivel 1

Motor Nivel 2

Motor Nível 3

Lampada On / Off

1 Luz
Luz On/Off
2 Ventoinha
0 Ventoinha OFF
1 Ventoinha Nivel 1
2 Ventoinha Nivel 2
3 Ventoinha Nivel 3

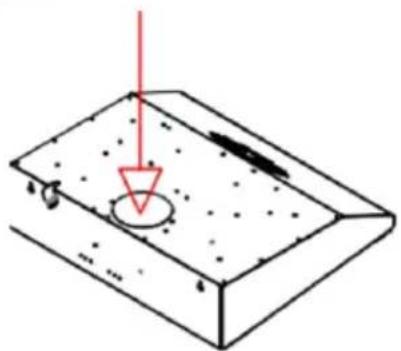

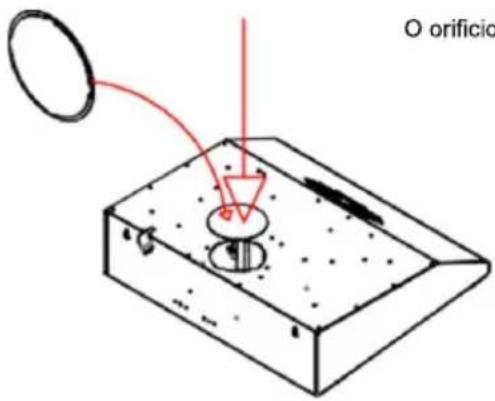

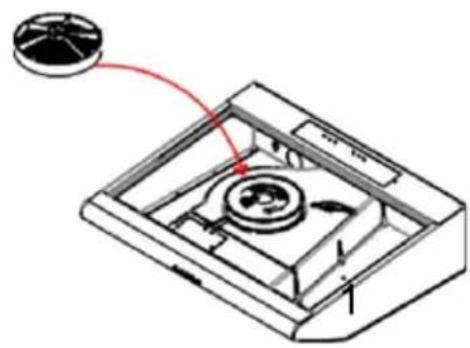

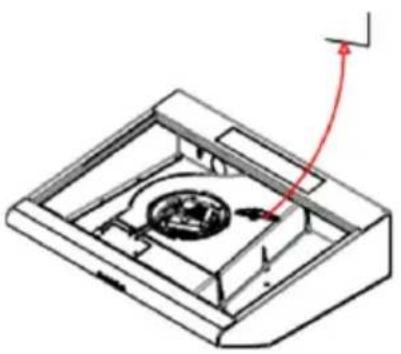

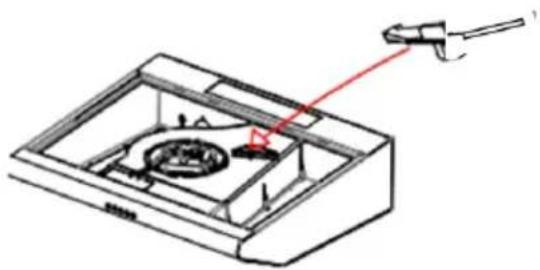

MODO DE RECIRCULACAO

Notre objectif en vousprésentant ce manuel c'est de vous offrir notre aide à utiliser le plus efficacement possible nos aspirateurs Fabriqués dans des installations modernes Avec la dernière technologie et un contrôle strict de la qualité. Avant de vous donner les informations d'utilisation, nous vous recommendons de dire attentivement ce manuel et d'enregistrer pour vous permettre de l'utiliser à nouveau en cas de besoin.

AVANT L'INSTALLATION ET L'UTILISATION

1. Ne pas connecter la sortie de votre d'aspirateur aux cheminées qui sont connectés par les poèles ou les chauffe-eau où les des gaz chauds qui sont en mouvement.
2. La Hauteur entre la surface inférieure d'aspirateur et la cuisinière sera de 65 cm chez les fours électriques, et doit être de 75 cm chez les cuisinières à gaz ou les mix. Sinon, le produit sera définitivement hors de garantie!
3. Veuillez brancher la fiche de l'aspirateur en prise quand les clés de l'utilisateur sur le panneau de commande est en position fermée.
4. Installation et le cablage doit être effectuels par nos revendeurs autorisés. Pour toute autre défaillance notre société ne sera pas responsable
5. On doit faire attention tout le long de montage, que les cables électriques ne soient pas écrasés. Avant de couper la fiche d'aspirateur, il faut faire un trou pour faire passer la fiche facilement; c'est de cette façon que l'installation doit être faite. Si le cable électrique est endommagé, il doit être remplace par des revendeurs autorisés.
6. Si le cordon d'alimentation est endommagé, ce cordon, afin d'éviter une situation dangereuse, devrait être changé par le fabricant ou son agent de service ou de personnel également qualifiés.
7. Aliments inflammables ne doivent pas etre cuits sous I'appareil. Il peut provoquer un incendie.
8. Utilisez le tuyau d'évacuation d'air en aluminium. Tuyau reniflard doit être de 120 mm et n'oubliez pas d'insérer une fenêtre à auvent et la sortie extérieure. Coller dehors le diamètre de la conduite que vous utilisez pour la sortie de cheminée (120 mm) sans jamais l'effondrement.
9. N'utilisez pas matérielux légers de filtrage ( comme le papier) inflammable sur le filtré
10. Avant de maintenance tirez la fiche de la prise et désactivez l'appareil.
11. Utilisez max fusible 6 ampères pour votre sécurité.

NOTE: Cet aspirateur est produit pour couvir le fonctionnement de la cheminée avec et sans raccordement

UTILISATION AVEC CHEMINEE

Il y a des évén surnoit sur voire aspirateur. Raccordement à la cheminée sera fait sur cette sortie. Pour cette raison, un adaptateur de cheminée conformément à 120 mm est presenté avec l'aspirateur. Dans la connexion de tuyau de cheminée utilise du tube en spirale de 120 MM. est recommendé. Racord de tuyauterie le plus court possible et les coudes pour etre moins, sont valables pour le bon fonctionnement de voire aspirateur.

UTILISATION SANS CHEMINEE

Étagères placard qui peuvent empêcher le tuyau de sortie
Chez l'utilisation de « sans cheminée » le ventilateur qui a attiré l'air de sortie l'aide du tuyau fait l'aération dans la cuisine. Il faut insérer une fenêtre à auvent dans la bouche ou découpez de la même taillie de votre plafond de placard pour permettre la circulation de l'air dans la cuisine. En moyenne de trois mois changez votre filtré à charbon.

CHANGEMENT DU FILTRE (LAVAGE)

• Retirez le filtr de la cassette en poussant le loquet vers l'intérieur.
• Insérez dans la fente et fixez une part, en laissant l'autre côté dans le loquet de pression.

AVIS IMPORTANT

1. La Hauteur entre la surface inférieure d'aspirateur et la cuisine sera de minimum 65 cm maximum 75 cm chez les cuisinières à gaz ou les mix. Sinon, le produit sera définitivement hors de garantie!

2. La sortie de la cheminée doit être de même diamètre (non réduire)

3. Ne pas faire fonctionnerVote aspirateur sans fille.

4. Ne changez pas le filtré quand votre aspirateur est en marche.
5. Vous démarrez également l'aspirateur au moment où vous utilisez votre cuisinière
6. Ne pas ouvrir le capot lorsque vous vous sentez uneuite de gaz.
7. Effacez l'aspirateur avec un chiffon tiède savonnex imbibé d'eau et puis essuyez.
8. Vous pouvez utiliser le filtré d'aluminium, au moins une fois de lavage par mois
9. Tous les 2 mois changez la fibre synthetique à huile
10. Changez tous les 3 mois le filtré à charbon importé pour utilisesin sans cheminee.
11. Si vous utilisez dans le même temps l'aspirateur et votre fournaise est en cours d'execution en utilisant les produits suivants, tels que le gaz ou le carburant similaire une ventilation suffisante devant etre dans la chambre.
12. Ne pas laisser les enfants et les personnes handicapées physiques et mentales jouer avec l'appareil.

MONTAGE - INSTALLATION DEMANTEAU DE CHEMINEE

Sur le dos du manteau de cheminée il y a deux formes de trou à l'accrocher.

1. identifiez le placement où vous l'accroche directement et soyez sur plus de 65 cm de hauteur avec la fournaise et marquez les emplacements des trous.
2. Percez cheville 08 mm avec perceuse et visser les vis de fixation amour.
3. Accrochez le manteau de cheminée et fixez la suspension vis comprime.
4. il y a deux pièces de cheminée dans le colis du manteau de cheminée. La cheminée courte pour être utilisée pour le réglage de longueur et sera dedans la cheminée longue.
5. Placez les deux cheminées sur le manteau de cheminé faites le réglage de la hauteur de la cheminée en misant de place de cheminée coulissant staturale.

Marquez dans le trou de vis les deux pateres qui sont situées derrière la cheminée, percez avec perceuse et accrochez la cheminée sur le mur. Placez la cheminée sur le manteau en coulissant la cheminée longue vers le bas de cheminée courte. Ainsi, l'ensemble de montage sera terminée.
