Type de produit	Cuisinière mixte (gaz/électrique) avec hotte intégrée
Marque	Orima
Modèle	ORT-605-X
Alimentation électrique	220-240 V / 50 Hz
Fusible recommandé	6 A
Hauteur de montage de la hotte	65 à 75 cm au-dessus de la cuisinière
Diamètre du tuyau d'évacuation	120 mm
Fonctions principales	Hotte aspirante avec évacuation extérieure et recyclage, éclairage intégré
Commandes	Panneau de commande avec boutons
Filtres	Filtre aluminium lavable (mensuellement) + Filtre à charbon (remplacement tous les 3 mois)
Entretien et nettoyage	Nettoyer avec un chiffon tiède savonneux ; ne pas utiliser de produits abrasifs
Sécurité	Débrancher avant maintenance ; ne pas faire fonctionner sans filtre ; hauteur minimale 65 cm
Utilisation avec gaz	Ventilation suffisante requise si utilisé simultanément avec d'autres appareils à gaz
Installation	Raccordement électrique par revendeur agréé ; tuyau d'évacuation en aluminium
Garantie	Garantie annulée si hauteur non respectée
Nombre de vitesses	Non spécifié
Niveau sonore	Non spécifié
Matériau	Acier inoxydable (probable)
Pièces détachées	Filtres, ampoules, tuyau d'évacuation
Réparabilité	Remplacement des filtres par l'utilisateur ; autres réparations par un professionnel
Usage prévu	Domestique, aspiration des fumées de cuisson

FOIRE AUX QUESTIONS - ORT-605-X Orima

Quelle est la hauteur minimale entre la hotte et la cuisinière ?

La hauteur doit être comprise entre 65 cm (minimum) et 75 cm (maximum) pour les cuisinières à gaz ou mixtes. Au-delà, la garantie est annulée.

Comment nettoyer les filtres en aluminium ?

Retirez le filtre en poussant le loquet, lavez-le avec une éponge savonneuse, rincez et séchez. Remettez en place. Lavez au moins une fois par mois.

Quand faut-il changer le filtre à charbon ?

Le filtre à charbon doit être changé tous les 3 mois pour une utilisation sans évacuation extérieure (recyclage).

Puis-je utiliser la hotte sans filtre ?

Non, ne faites jamais fonctionner la hotte sans filtre. Cela peut endommager l'appareil et réduire l'efficacité.

Que faire en cas de fuite de gaz ?

N'ouvrez pas le capot de la hotte et n'actionnez aucun interrupteur. Évacuez la pièce et contactez les services de gaz.

Quel diamètre de tuyau d'évacuation utiliser ?

Utilisez un tuyau d'évacuation en aluminium de 120 mm de diamètre. Ne réduisez pas le diamètre.

La hotte ne fonctionne pas du tout, que vérifier ?

Vérifiez d'abord la connexion électrique et le fusible (6 A max). Assurez-vous que les boutons d'alimentation sont en position marche.

Puis-je installer la hotte moi-même ?

L'installation et le câblage doivent être effectués par un revendeur agréé. Une installation non conforme annule la garantie.

Comment nettoyer l'extérieur de la hotte ?

Utilisez un chiffon tiède imbibé d'eau savonneuse, puis essuyez avec un chiffon sec. N'utilisez pas de produits abrasifs.

Que faire si le cordon d'alimentation est endommagé ?

Le cordon doit être remplacé par le fabricant, son service après-vente ou un personnel qualifié pour éviter tout danger.

MODE D'EMPLOI ORT-605-X Orima

	Vérifiez la connexion électrique	Vérifiez les boutons d'alimentation	Vérifiez les boutons de foudre	Vérifiez les filtres en aluminium (Les filtres en aluminium doivent être lavé une fois par mois.)	Vérifiez les ampoules / taches	Vérifiez la sortie d'air (ça doit être ouvert)	Vérifiez les filtres à charbon (Les filtres à charbon doivent être changé tous les 3 mois)
Le capot de la cuisinière ne fonctionne pas	X	X
La foudre ne fonctionne pas	X		X		X
La hotte ne fonctionne pas bien				X		X	X

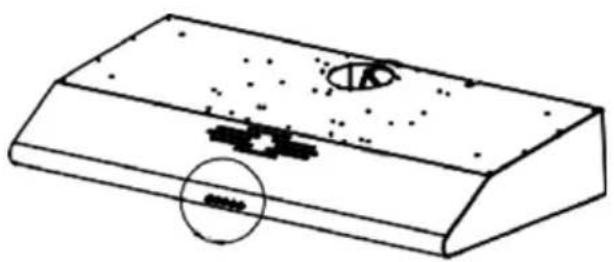

PAINEL DE

Notre objectif en vous présentant ce manuel c'est de vous offrir notre aide à utiliser le plus efficacement possible nos aspirateurs Fabriqués dans des installations modernes Avec la dernière technologie et un contrôle strict de la qualité. Avant de vous donner les informations d'utilisation, nous vous recommandons de lire attentivement ce manuel et d'enregistrer pour vous permettre de l'utiliser à nouveau en cas de besoin.

AVANT L'INSTALLATION ET L'UTILISATION

1. Ne pas connecter la sortie de votre d'aspirateur aux cheminées qui sont connectés par les poêles ou les chauffe-eau où les des gaz chauds qui sont en mouvement.
2. La Hauteur entre la surface inférieure d'aspirateur et la cuisinière sera de 65 cm chez les fours électriques, et doit être de 75 cm chez les cuisinières à gaz ou les mix. Sinon, le produit sera définitivement hors de garantie!
3. Veuillez brancher la fiche de l'aspirateur en prise quand les clés de l'utilisateur sur le panneau de commande est en position fermée.
4. Installation et le câblage doivent être effectués par nos revendeurs autorisés. Pour toute autre défaillance notre société ne sera pas responsable
5. On doit faire attention tout le long de montage, que les câbles électriques ne soient pas écrasés. Avant de couper la fiche d'aspirateur, il faut faire un trou pour faire passer la fiche facilement ; c'est de cette façon que l'installation doit être faite. Si le câble électrique est endommagé, il doit être remplacé par des revendeurs autorisés.
6. Si le cordon d'alimentation est endommagé, ce cordon, afin d'éviter une situation dangereuse, devrait être changé par le fabricant ou son agent de service ou de personnel également qualifiés.
7. Aliments inflammables ne doivent pas être cuits sous l'appareil. Il peut provoquer un incendie.
8. Utilisez le tuyau d'évacuation d'air en aluminium. Tuyau reniflard doit être de 120 mm et n'oubliez pas d'insérer une fenêtre à auvent et la sortie extérieure. Coller dehors le diamètre de la conduite que vous utilisez pour la sortie de cheminée (120 mm) sans jamais l'effondrement.
9. N'utilisez pas matériaux légers de filtrage (comme le papier) inflammable sur le filtre
10. Avant de maintenance tirez la fiche de la prise et désactivez l'appareil.
11. Utilisez max fusible 6 ampères pour votre sécurité.

NOTE: Cet aspirateur est produit pour couvrir le fonctionnement de la cheminée avec et sans raccordement

UTILISATION AVEC CHEMINÉE

Il y a des évents sur votre aspirateur. Raccordement à la cheminée sera fait sur cette sortie. Pour cette raison, un adaptateur de cheminée conformément à 120 mm est présenté avec l'aspirateur. Dans la connexion de tuyau de cheminée utilisation du tube en spirale de 120 MM. est recommandé. Raccord de tuyauterie le plus court possible et les coudes pour être moins, sont valables pour le bon fonctionnement de votre aspirateur.

UTILISATION SANS CHEMINÉE

Étagères placard qui peuvent empêcher le tuyau de sortie Chez l'utilisation de « sans cheminée » le ventilateur qui a attiré l'air de sortie l'aide du tuyau fait l'aération dans la cuisine. Il faut insérer une fenêtre à auvent dans la bouche ou découpez de la même taille de votre plafond de placard pour permettre la circulation de l'air dans la cuisine. En moyenne de trois mois changez votre filtre à charbon.

CHANGEMENT DU FILTRE (LAVAGE)

• Retirez le filtre de la cassette en poussant le loquet vers l'intérieur.
• Insérez dans la fente et fixez une part, en laissant l'autre côté dans le loquet de pression.

AVIS IMPORTANT

1. La Hauteur entre la surface inférieure d'aspirateur et la cuisinière sera de minimum 65 cm maximum 75 cm chez les cuisinières à gaz ou les mix. Sinon, le produit sera définitivement hors de garantie!
2. La sortie de la cheminée doit être de même diamètre (non réduire)
3. Ne pas faire fonctionner votre aspirateur sans filtre.
4. Ne changez pas le filtre quand votre aspirateur est en marche.
5. Vous démarrez également l'aspirateur au moment où vous utilisez votre cuisinière
6. Ne pas ouvrir le capot lorsque vous vous sentez une fuite de gaz.
7. Effacez l'aspirateur avec un chiffon tiède savonneux imbibé d'eau et puis essuyez.
8. Vous pouvez utiliser le filtre d'aluminium, au moins une fois de lavage par mois
9. Tous les 2 mois changez la fibre synthétique à huile
10. Changez tous les 3 mois le filtre à charbon importé pour utilisation sans cheminée.
11. Si vous utilisez dans le même temps l'aspirateur et votre fournaise est en cours d'exécution en utilisant les produits suivants, tels que le gaz ou le carburant similaire une ventilation suffisante devrait être dans la chambre.
12. Ne pas laisser les enfants et les personnes handicapées physiques et mentales jouer avec l'appareil.

MONTAGE - INSTALLATION DE MANTEAU DE CHEMINEE

Sur le dos du manteau de cheminée il y a deux formes de trou à l'accrocher.

1. identifiez le placement où vous l'accrochez directement et soyez sûr plus de 65 cm de hauteur avec la fournaise et marquez les emplacements des trous.
2. Percez cheville ∅8 mm avec perceuse et visser les vis de fixation amour.
3. Accrochez le manteau de cheminée et fixez la suspension vis comprime.
4. il y a deux pièces de cheminée dans le colis du manteau de cheminée. La cheminée courte pour être utilisée pour le réglage de longueur et sera dedans la cheminée longue.
5. Placez les deux cheminées sur le manteau de cheminé faites le réglage de la hauteur de la cheminée en misant de place de cheminée coulissant staturale.

Marquez dans le trou de vis les deux patères qui sont situées derrière la cheminée, percez avec perceuse et accrochez la cheminée sur le mur. Placez la cheminée sur le manteau en coulissant la cheminée longue vers le bas de cheminée courte. Ainsi, l'ensemble de montage sera terminée.
