L60 Elite - Tondeuse robotique AMBROGIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tondeuse robotique
Marque	Ambrogio
Modèle	L60 Elite
Dimensions (L x H x P)	409 x 199 x 335 mm
Poids (avec batterie)	8,3 - 8,6 kg
Surface de tonte maximale	200 - 400 m² selon version
Hauteur de coupe réglable	42 - 48 mm
Diamètre de la lame	250 mm (4 tranchants)
Traction	4 roues motrices (4WD)
Vitesse de la lame	4000 tr/min (coupe), 3000 tr/min (maintien)
Vitesse de déplacement	18 m/min
Pente maximale recommandée	40 % (50 % admissible)
Niveau sonore	65 dB(A)
Indice de protection	IPx4 (robot et chargeur)
Type de batterie	Lithium-ion 25,9 V
Capacité de la batterie	5,0 Ah ou 7,5 Ah
Autonomie par charge	2 à 3 heures
Temps de charge	3 à 4,5 heures
Alimentation du chargeur	100-240 V~, 50/60 Hz
Connectivité	Bluetooth (application smartphone)
Capteurs de gazon	6 capteurs de reconnaissance (breveté), capteurs de vide, capteur de zone tondue
Fonctions programmables	Programmation horaire, démarrage différé, modes capteurs
Dispositifs de sécurité	Arrêt d'urgence STOP, capteur de choc, inclinomètre, protection surintensité
Entretien courant	Nettoyage hebdomadaire lame et capteurs ; nettoyage mensuel robot
Garantie	2 ans (hors pièces d'usure)

FOIRE AUX QUESTIONS - L60 Elite AMBROGIO

Comment installer pour la première fois la tondeuse robot Ambrogio L60 Elite ?

L'installation nécessite de planifier l'emplacement du groupe d'alimentation (alimentateur) dans un endroit aéré, à l'abri des intempéries, et à plus de 160 cm du sol pour éviter l'accès des enfants. Préparez la pelouse en enlevant les obstacles (cailloux, branches) et en vérifiant les pentes (max 40% recommandé). Le robot utilise des capteurs de gazon et de vide : les bordures doivent avoir une largeur suffisante (5 cm pour le capteur de vide, 35 cm sans). Installez des protections (murs, haies, dallage) pour délimiter la zone. Branchez le chargeur et placez le robot sur la pelouse avant de le démarrer.

Quelle est la surface maximale que peut tondre le L60 Elite ?

La surface maximale dépend de la version : 200 m² pour la version A et 400 m² pour la version B, avec une capacité de travail réduite de 20% dans les jardins complexes ou à croissance rapide. Le robot effectue 2 cycles journaliers pour couvrir la surface maximale.

Comment régler la hauteur de coupe ?

Arrêtez le robot en sécurité en appuyant sur la touche ON/OFF. Retournez-le et portez des gants de protection. Dévisez les vis de la lame, insérez ou retirez l'entretoise pour ajuster la hauteur (de 42 à 48 mm), puis remontez la lame en vérifiant qu'elle est orientée vers le bas. Réduisez la hauteur progressivement sur plusieurs jours pour une tonte optimale.

Que faire en cas d'erreur moteur (clignotement ALERTE) ?

Les clignotements de la LED ALERTE indiquent l'erreur : 1 clignotement = moteur roue droite, 2 = moteur roue gauche, 3 = moteur lame, 4 = renversement, 5 = capteur de vide actif trop longtemps. Pour les erreurs moteur, vérifiez que le terrain est uniforme et sans obstacles. Nettoyez la lame et les capteurs. Si le problème persiste, contactez un service d'assistance agréé.

Comment utiliser l'application smartphone avec le robot ?

Téléchargez l'application depuis Google Play ou Apple Store. Activez le Bluetooth du robot et connectez-vous avec le code PIN par défaut '0000' (à modifier rapidement). L'application permet de démarrer/arrêter le robot, programmer les horaires (via les touches Fonction 1 et 2), guider le robot, modifier l'état des capteurs et visualiser les alertes.

Quel entretien hebdomadaire est recommandé pour le L60 Elite ?

Chaque semaine, nettoyez la lame et vérifiez son état (remplacez-la si elle est pliée ou très usée). Nettoyez également les capteurs du vide pour éliminer l'excès d'herbe. Portez des gants de protection et arrêtez le robot en sécurité avant toute intervention.

Comment stocker le robot pendant l'hiver ?

Avant un stockage prolongé, rechargez complètement la batterie. Nettoyez soigneusement le robot (carrosserie, lame, parties mobiles). Rangez-le dans un endroit sec et à l'abri, à une température de 10-20°C. Rechargez la batterie au moins tous les 5 mois. Pour la remise en service, rechargez-la pendant au moins 4 heures.

Quels sont les dispositifs de sécurité du robot ?

Le robot est équipé de plusieurs sécurités : un capteur d'obstacles (arrêt et recul en cas de choc avec un objet >9 cm), un inclinomètre (arrêt de la lame en cas de pente excessive ou de retournement), un interrupteur d'arrêt d'urgence STOP sur le panneau, et une protection contre la surintensité des moteurs (arrêt en cas de blocage).

Peut-on remplacer la batterie soi-même ?

Non, le remplacement de la batterie doit être effectué par un centre d'assistance agréé. La batterie est au lithium-ion (25,9 V) et nécessite une manipulation spécifique pour éviter tout risque. Contactez votre revendeur pour le service.

Que faire si le robot ne reconnaît pas les limites de la zone ?

Vérifiez que les bordures (dallage, murs, haies) respectent les dimensions minimales : largeur 5 cm avec capteur de vide activé, ou 35 cm sans. Les angles aigus et les gravillons doivent être protégés. Nettoyez les capteurs de gazon et de vide. Si le problème persiste, vous pouvez désactiver certains capteurs via l'application ou le bouton START/PAUSE (maintenir 4, 8 ou 12 secondes selon le mode). Consultez la notice pour les procédures détaillées.

MODE D'EMPLOI L60 Elite AMBROGIO

Informations générales....2

But de ce manuel....2
Identification constructeur et appareillage.... 3

Informations sur la sécurité....3

Normes de sécurité....3
Équipements de sécurité....4
Signaux de sécurité....5

Informations techniques....6

Données techniques....6
Description générale appareillage....7
Organes principaux....8

Installation....9

Emballage et désemballage....9
Planification installation équipement. 9

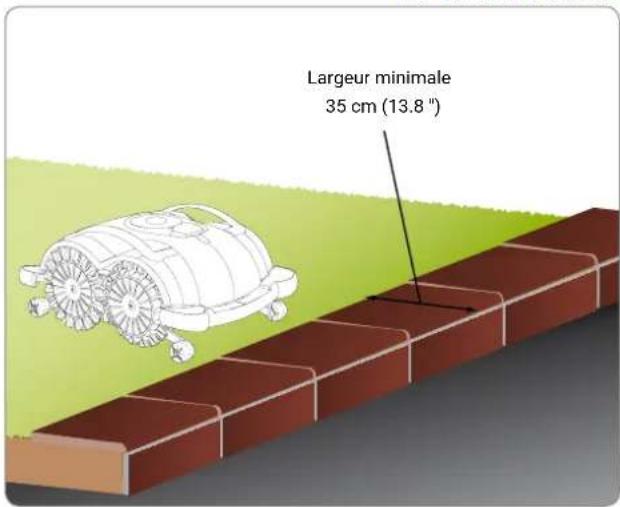

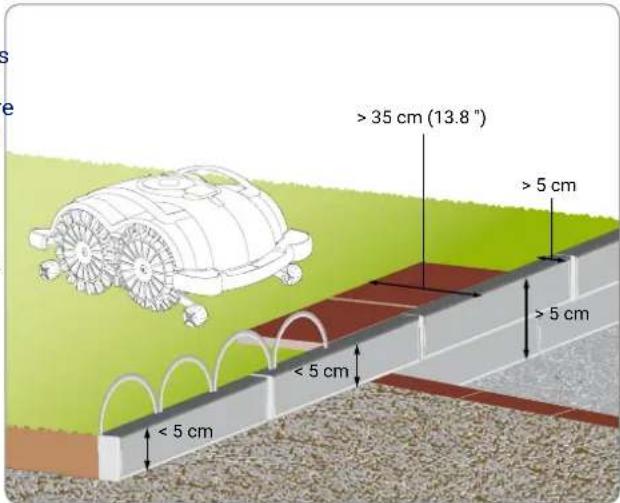

Préparation et délimitation des aires de travail....10

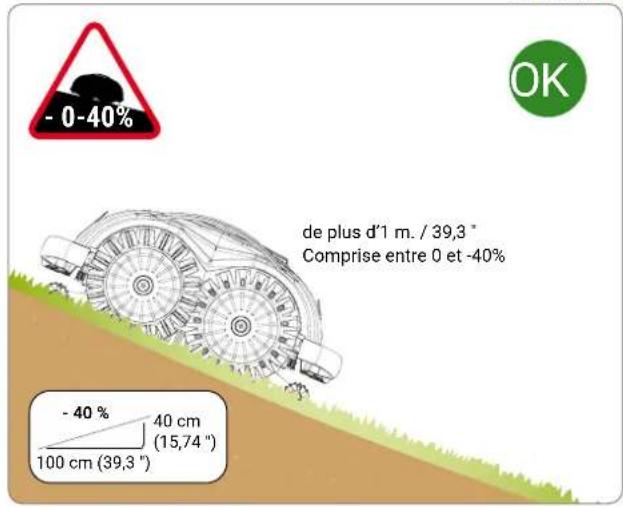

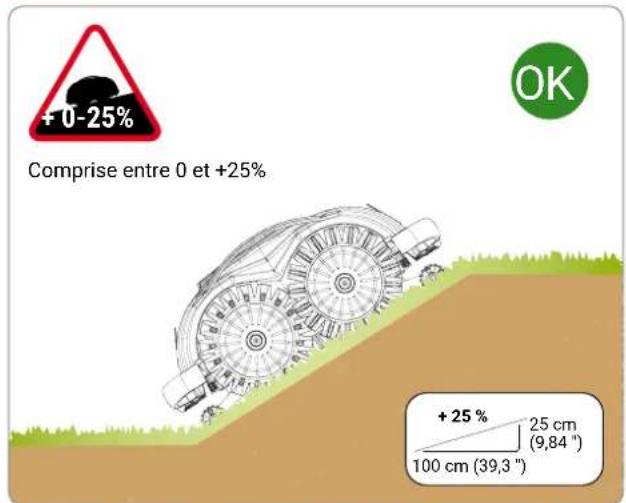

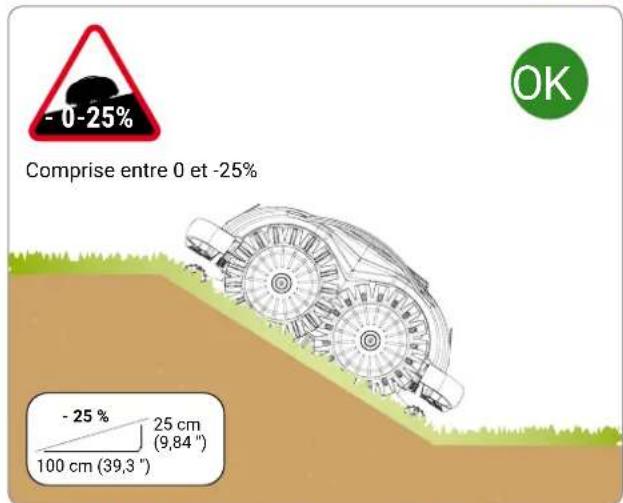

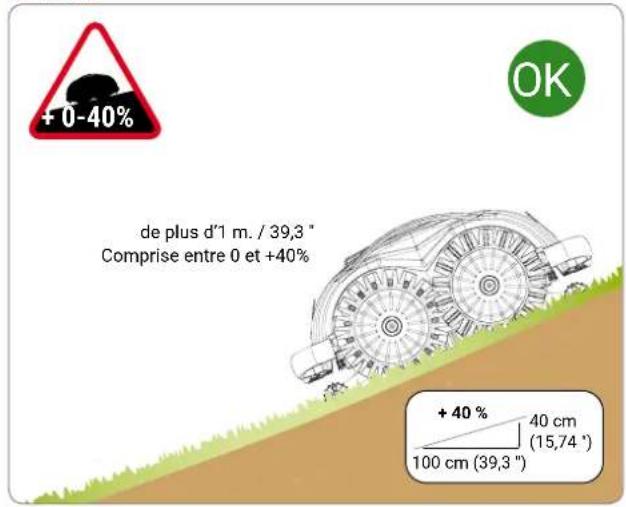

Pentes 13
Pentes raides....13

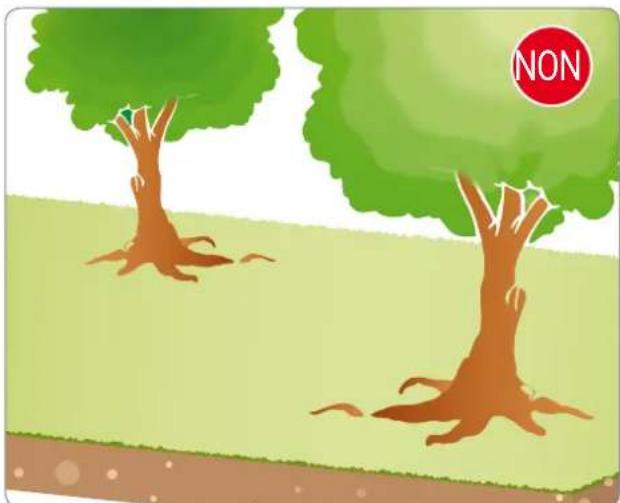

Possibilité d'éléments à l'intérieur de la zone de travail et distances de sécurité correspondantes.... 14

Réglages....15

Recommandations pour les réglages....15
Réglage hauteur de coupe....15

Utilisation et fonctionnement. 16

Contraintes d'utilisation....16

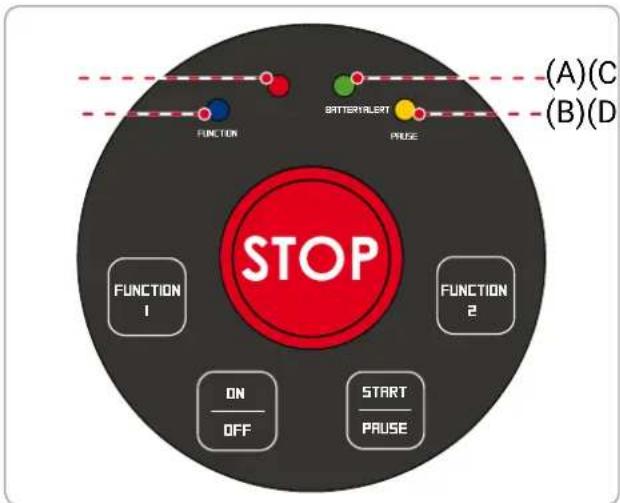

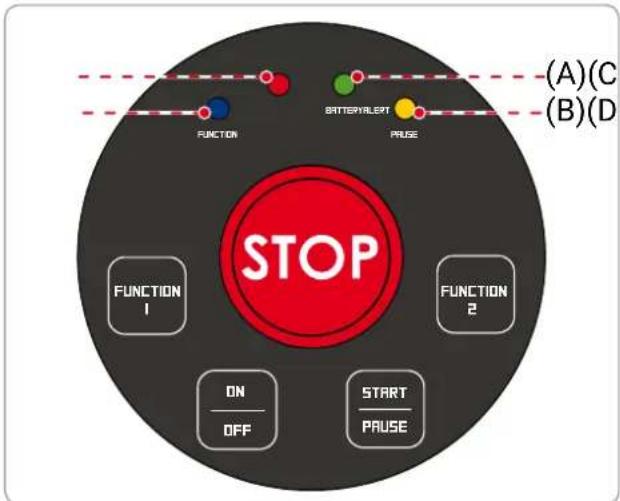

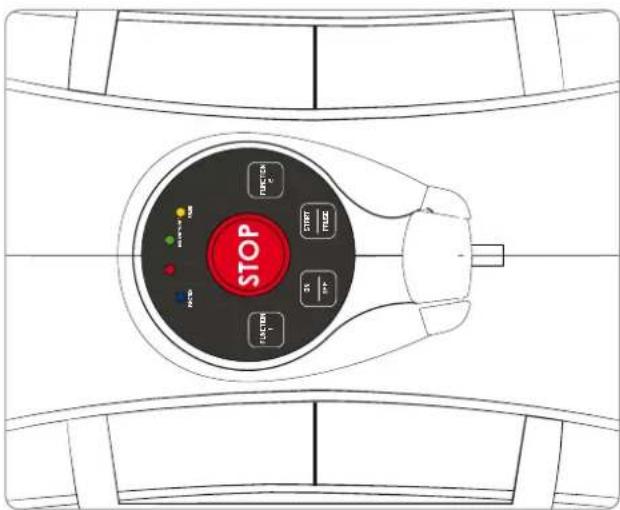

Description commandes robot....16
Signification combinaisons dels. 17
Mise en service....18
Mise en service à travers l'appli.... 19
Mise en service avec départ retardé....19

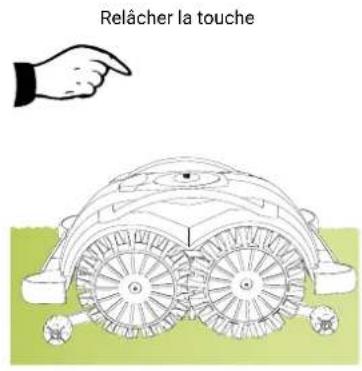

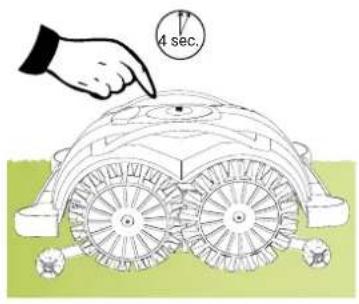

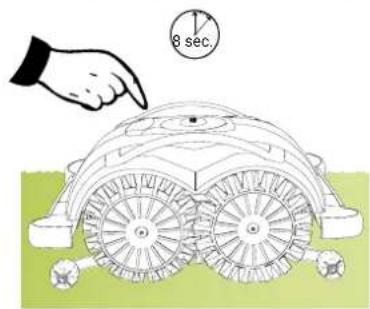

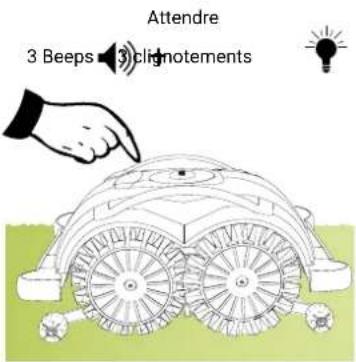

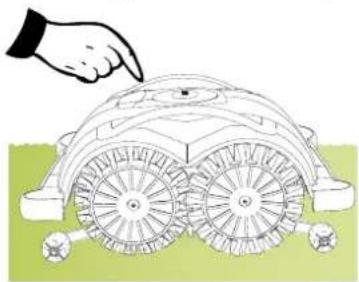

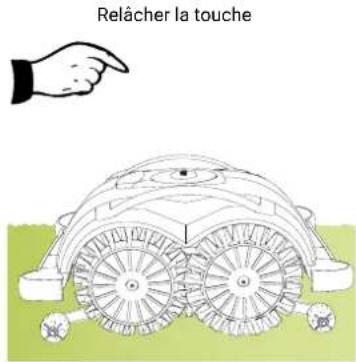

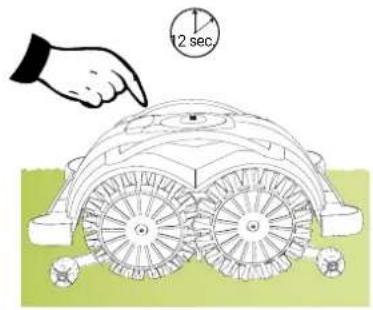

Mise en service avec capteurs désactivés....20
Arrêt en sécurité du robot. 22
Arrêt du robot....23
Inactivité prolongée et remise en service. 23
Recharge batteries après inactivité prolongée....24
Conseils d'utilisation....24

Entretien ordinaire....25

Conseils d'entretien....25
Tableau des fréquences d'entretien programmé....25
Nettoyage du robot....25

Pannes, causes et remèdes....26

Recherche de pannes....26

Remplacement des composants....28

Recommandations pour le remplacement des pièces....28
Remplacement batteries....28

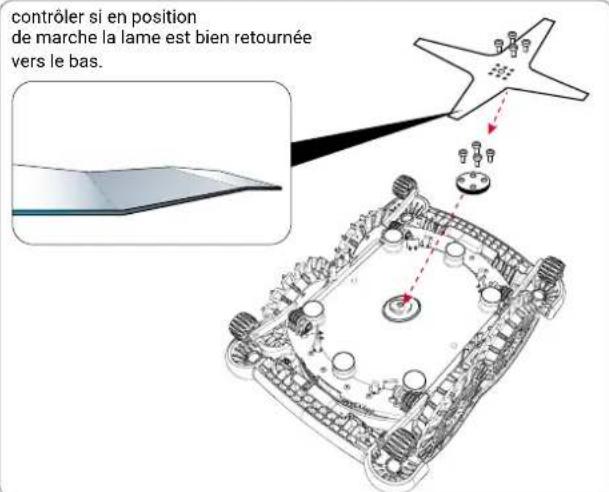

Remplacement lame....28
Mise hors service du robot....29

Informations sur la conformité du produit....30

Conditions et limitations....31
Comment demander le service d'assistance sous garantie.... 31
Définitions supplémentaires....31

Toute reproduction, même partielle, de ce document sans l'autorisation écrite du Fabricant est interdite. Le fabricant est engagé dans une politique d'amélioration constante de ses produits et se réserve donc le droit d'apporter des modifications à ce document sans obligation de préavis, sous réserve que cela n'entraîne pas de risques pour la sécurité. © 2008 - Auteur des textes, des illustrations et de la mise en page : Tipolito La Zecca. Les textes peuvent être reproduits, intégralement ou partiellement, sous réserve que le nom de leur auteur soit mentionné.

BUT DE CE MANUEL

• Ce manuel, qui fait partie intégrante de la machine, a été réalisé par le Fabricant dans le but de fournir les informations nécessaires aux personnes qui sont autorisées à interagir avec elle tout au long de son existence.
• Afin d'adopter une bonne technique d'utilisation, les destinataires des informations devront les lire attentivement et les appliquer de façon rigoureuse.
• Ces informations sont originales et fournies par le constructeur.
• La lecture de ces informations permettra d'éviter de nuire à la santé et à la sécurité des personnes et de provoquer des préjudices économiques.
• Conserver ce Manuel pendant toute la durée de vie de la machine dans un endroit connu et facile d'accès afin de toujours l'avoir à sa disposition dès lors qu'il s'avère nécessaire de le consulter.
• Certaines informations et illustrations reportées dans ce Manuel pourraient ne pas correspondre parfaitement à la machine qui est entre vos mains, mais ceci ne porte aucunement atteinte à son fonctionnement.
• Le Fabricant se réserve le droit d'apporter des modifications sans obligation de le communiquer au préalable.
• Pour mettre en exergue certaines parties du texte particulièrement importantes ou pour indiquer quelques prescriptions essentielles, des symboles ont été adoptés. En voici la signification:

Danger - Attention

Ce symbole signale des situations de grave danger qui, si elles sont négligées, peuvent nuire sérieusement à la santé et à la sécurité des personnes.

Précaution - Avertissement

Ce symbole signale qu'il est nécessaire d'adopter des comportements appropriés pour ne pas nuire à la santé et à la sécurité des personnes et ne pas provoquer de préjudices économiques.

Important

Ce symbole signale des informations techniques particulièrement importantes, à ne pas négliger.

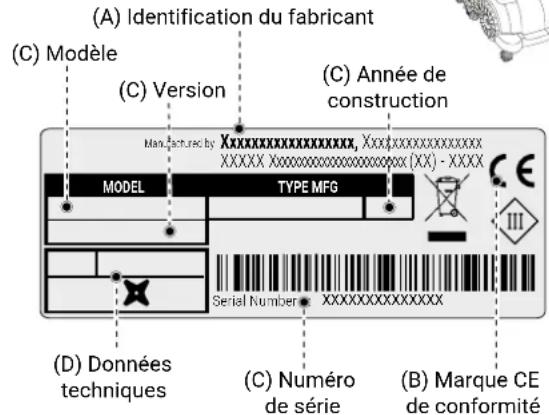

La plaque signalétique représentée est directement appliquée sur la machine. Elle reporte les références et toutes les indications indispensables à un fonctionnement sûr.

Pour toute exigence, s'adresser au Service d'Assistance du Fabricant ou à un des centres agréés.

Pour toute demande d'assistance technique, indiquer les données figurant sur la plaque signalétique, les heures approximatives d'utilisation et le type de défaut relevé.

A. Identification Fabricant.
B. Marque CE de conformité.
C. Modèle et Version / numéro de série / année de construction.
D. Données techniques : tension, courant, degré de protection, masse, largeur de coupe.

PLAQUE SIGNALÉTIQUE

(A) Identification du fabricant (C) Modèle (C) Version (C) Année de construction MANUFACTURÉS BY XXXXXXXXXXXXXXXXX, XXXXXXXXXXXXXXXX XXXXX XXXXXXXXXXXXXXX (XX) - XXXX MODEL TYPE MFG Serial Number: XXXXXXXXXXXXXXX (D) Données techniques (C) Numéro de série (B) Marque CE de conformité

INFORMATIONS SUR LA SÉCURITÉ

Le Constructeur a prêté une attention particulière aux aspects pouvant provoquer des risques à la sécurité et à la santé des personnes qui ont à faire avec l'appareillage. Le but de ces informations est celui de sensibiliser les utilisateurs à faire suffisamment attention pour prévenir tous les risques.

NORMES DE SÉCURITÉ

CE PRODUIT EST DOTÉ DE LAME ET CE N'EST PAS UN JOUET !

• Lire attentivement tout le manuel et bien le comprendre, notamment toutes les informations concernant la sécurité. Utiliser l'appareillage uniquement dans le but pour lequel il a été conçu par le Constructeur. Suivre scrupuleusement les instructions relatives au fonctionnement, à l'entretien et aux réparations.
• Durant le fonctionnement du robot, s'assurer que dans la zone opérationnelle il n'y a personne, surtout des enfants, personnes âgées ou handicapées et des animaux domestiques. Le cas échéant, il est conseillé de programmer l'activité du robot durant les heures où il n'y a personne dans cette zone. Surveiller l'appareil si l'on sait qu'il y a des animaux domestiques, des enfants ou d'autres personnes à proximité. Si une personne ou un animal se trouve sur le parcours du robot, arrêter ce dernier immédiatement.
• Dans les zones de service non délimitées par une clôture difficilement franchissable, surveiller l'appareil pendant le fonctionnement.
• Les signaux d'avertissement doivent être placés autour de la zone de travail de la tondeuse à gazon robotisée, si elle est utilisée dans des lieux publics. Les signaux doivent avoir le texte suivant : « Attention ! Tondeuse à gazon automatique ! S'éloigner de la machine ! Surveiller les enfants ! »
• Ce robot n'est pas destiné à être utilisé par des enfants et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou dénuées d'expérience et/ou de connaissance nécessaire, à moins qu'ils ne soient surveillés par une personne responsable de leur sécurité ou aient reçu les instructions sur comment utiliser le dispositif. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Ne pas permettre l'utilisation du robot à des personnes qui n'en connaissent pas le fonctionnement et le comportement.
• Les opérateurs qui effectuent les interventions d'entretien et de réparation doivent avoir une totale familiarité avec ses caractéristiques spécifiques et normes de sécurité. Avant d'utiliser le

robot, lire attentivement le manuel de l'opérateur et s'assurer d'en avoir compris les instructions.

• Utiliser seulement des pièces détachées d'origine, ne pas modifier le design du robot, ne pas altérer, négliger, éliminer ou bypasser les dispositifs de sécurité installés. Le Constructeur décline toute responsabilité en cas d'utilisation de pièces détachées non d'origine. Le non-respect de ces conditions peut entraîner des problèmes graves pour la santé et la sécurité des personnes.

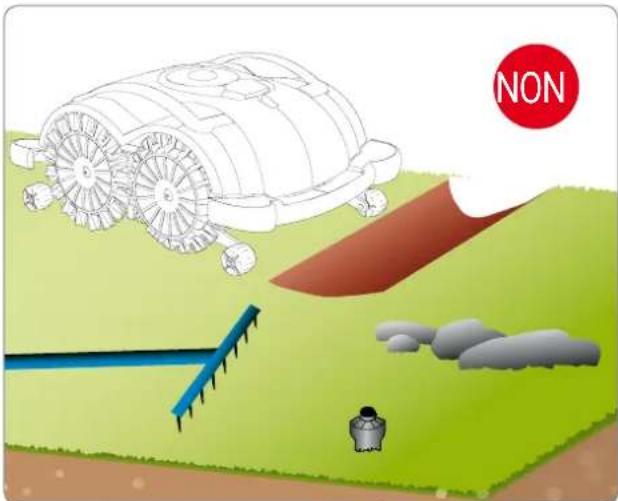

• Contrôler qu'il n'y ait pas de jouets, outils, branches, vêtements ou autres objets sur le gazon qui puissent endommager les lames. D'éventuels objets sur le gazon peuvent également endommager ou bloquer le robot.
• Ne jamais permettre de s'asseoir sur le robot. Ne jamais soulever le robot pour inspecter la lame ou pour le transporter quand il est allumé. Ne pas introduire les mains et les pieds sous l'appareillage quand il est allumé.
• Ne pas utiliser le robot quand un arroseur est en fonction. Dans ce cas, programmer le robot et l'arroseur de manière à ce qu'ils ne fonctionnent pas simultanément. Ne pas laver le robot avec des jets d'eau à haute pression et ne pas le plonger, partiellement ou complètement, dans de l'eau, car il n'est pas étanche.
• Débrancher l'alimentation électrique et actionner le dispositif de sécurité avant d'effectuer toute intervention de réglage ou d'entretien pouvant être effectuée par l'utilisateur. Utiliser les protections individuelles prévues par le Constructeur, en particulier, lorsque l'on intervient dans la lame, utiliser les gants de protection.
• Le nettoyage et l'entretien destinés à être exécutés par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.
• Ne pas utiliser le robot avec la lame de coupe endommagée. La lame de coupe doit être remplacée.
• Ne pas utiliser le robot avec les parties externes endommagées. En cas de dommages mécaniques à celles-ci, il faut les remplacer.
• Ne pas utiliser le robot avec le câble d'alimentation du transformateur endommagé. Un câble endommagé peut porter au contact avec des parties sous tension. Le câble doit être remplacé par le Constructeur ou par son service d'assistance ou par une personne avec une qualification similaire, de sorte à prévenir tout risque.
• Contrôler visuellement le robot à des intervalles réguliers pour s'assurer que la lame, les vis de montage et le mécanisme de coupe ne soient pas usés ou endommagés. S'assurer que tous les écrous, les boulons et les vis sont serrés pour garantir le bon fonctionnement du robot.
• Durant l'utilisation, en cas de vibration anormale du robot, appuyer sur la touche « STOP » pour l'arrêter et débrancher la fiche d'alimentation de la prise électrique.
• Il est absolument interdit d'utiliser et de recharger le robot dans des milieux explosifs et dans des milieux inflammables.
• Utiliser seulement le chargeur de batterie et l'alimentateur fourni par le fournisseur. Une utilisation inappropriée peut causer des secousses électriques, une surchauffe ou perte de liquides corrosifs de la batterie. En cas de sortie de liquide, la batterie doit être lavée avec de l'eau/agent neutralisant, en cas de contact avec les yeux, consulter un médecin.

ÉQUIPEMENTS DE SÉCURITÉ

1. Capteur d'obstacles

En cas de choc avec un objet solide d'une hauteur supérieure à 9 cm (3.54"), le capteur de choc s'active, le robot bloque le mouvement dans cette direction et revient en arrière pour éviter l'obstacle.

2. Inclinomètre

Si le robot travaille sur une surface inclinée hors des spécifications techniques ou qu'il capote, le robot arrête la lame de coupe.

3. Interrupteur d'arrêt d'urgence

Placé sur le panneau des commandes avec l'inscription STOP écrite en plus gros par rapport aux autres commandes présentes sur le bloc de touches numériques. Si on appuie sur ce bouton pendant le fonctionnement, la tondeuse-robot s'arrêtera aussitôt et la lame se bloquera.

4. Protection contre la surintensité de courant

Chacun des moteurs (lame et roues) est contrôlé en permanence pendant le fonctionnement dans toutes les situations

susceptibles d'entraîner une surchauffe. En cas de surintensité de courant dans le moteur-roues, le robot effectue des tentatives dans le sens opposé. Si la surintensité de courant persiste, le robot s'arrête pour signaler l'erreur. Si la surintensité de courant se présente dans le moteur de la lame de coupe, il y a deux champs d'intervention. Si les paramètres sont compris dans le premier champ, le robot effectuera des manœuvres pour débloquer la lame de coupe. Si la surintensité de courant est en dessous du champ de protection, le robot s'arrêtera en signalant l'erreur moteur.

SIGNAUX DE SÉCURITÉ

	Lire attentivement les instructions d'emploi et bien en comprendre la signification avant d'utiliser la machine.		Garder les distances de sécurité avec la machine durant son fonctionnement.Pendant le fonctionnement du robot vérifier l'absence de personnes (notamment enfants, personnes âgées ou invalides) et d'animaux domestiques dans la zone de travail. Garder les enfants, les animaux domestiques et les autres personnes à distance de sécurité avec la machine lorsque celle-ci est en marche. Pour éviter ce risque, on conseille de programmer l'activité productive du robot à des heures appropriées.
	Ne pas toucher la lame rotative, ne pas introduire les mains et les pieds sous la machine lorsqu'elle est en marche. Attendre l'arrêt complet de la lame et des parties rotatives avant d'y accéder.
			Attention ! Ne pas nettoyer ou laver la machine avec des jets d'eau.Pendant le fonctionnement du robot vérifier l'absence de personnes (notamment enfants, personnes âgées ou invalides) et d'animaux domestiques dans la zone de travail. Garder les enfants, les animaux domestiques et les autres personnes à distance de sécurité avec la machine lorsque celle-ci est en marche. Pour éviter ce risque, on conseille de programmer l'activité productive du robot à des heures appropriées.
	Ne pas monter sur la machine.
	Actionner le dispositif de sécurité avant de travailler sur la machine ou de la soulever.		Utiliser le robot uniquement avec les modèles d'alimentateurs indiqués dans les « Données techniques » du chapitre « Informations techniques ».

DONNÉES TECHNIQUES

FR

Description		Modèle
		A060EL0
Version A B
Surface maximum pouvant être rasée
Capacité de travail (-20%(*) m	^2 (sq') 200	(2150') 400 (4300')
Cycles journaliers nécessaires pour couvrir la surface maximale (*)		2 dans le cas de jardins complexes et de croissance rapide de l'herbe
Caractéristiques
Dimensions (B x A x P) mm 409x199x335
Poids robot batterie y compris kg 8,3 8,6
Hauteur coupe (Min-Max) mm (") 42-48 (1.65-1,88")
Diamètre lame à 4 tranchants	mm (")	250 (9,84")
Traction		4WD
Vitesse lame de coupe	RPM	4000 coupe
		3000 maintien
Vitesse de mouvement	Mètres / Minute	18 (59')
Pente maximum gérée et recommandée (*)	%	50% admissible, en fonction des conditions du gazon et des accessoires installés.40% maximum gérée et recommandée. Dans des conditions régulières du gazon.
Température d'exercice ambiante	Max °C	ROBOT -10°(14 F.) (Min) +42° (107 F.) (Max)CHARGEUR DE BATTERIE -10°(14 F.) (Min) +40° (104 F.) (Max)
Niveau de pression sonore mesurée	dB(A)	65
Degré de protection à l'eau	IP	ROBOT : IPx4CHARGEUR DE BATTERIE : IPx4
Caractéristiques électriques
Alimentateur (pour batterie au lithium)		SOY-2940230Entrée : 100-240 V~; 1.8A; 50/60Hz; Classe 1Sortie : 29.4V ; ===; 2.3A- Code alternatif -Mean Well OWA-60E-30ZCTEntrée : 100-240 V~; 1.2A; 50/60 Hz; Classe 2Sortie : 29.4V ===; 2.0A
Type d'accumulateurs et de recharge
Batterie Rechargeable Lithium-ion		25.9V - 5.0Ah 25,9 - 7.5Ah
Durée moyenne de la recharge	hh:mm	3:00	4:30
Durée moyenne de travail après un cycle complet de recharge (*)	hh:mm	2:00	3:00

(*) En fonction des conditions du gazon, du manteau d'herbe et de la complexité de la zone de coupe.

Fréquences
Bluetooth		Bande de fréquence de travail (MHz) 2402 - 2480Puissance maximum à radio-fréquence (dBm) < 14
Équipements/Accessoires/Fonctionnalités
Capteurs de reconnaissance gazon (Breveté)	N.	6
Capteurs de reconnaissance du vide (Marche)		de série
Capteur reconnaissance pelouse tondue		de série
Module Connect (GPS, GPRS) Optional
Lame à 8 tranchants		Conseillée pour les toutes premières coupes de la saison et pour une pelouse qui a besoin d'une puissance de coupe supérieure.sur demande

(*) En fonction des conditions du gazon, du manteau d'herbe et de la complexité de la zone de coupe.

DESCRIPTION GÉNÉRALE APPAREILLAGE

L'appareillage est un robot conçu et construit pour tondre automatiquement l'herbe de jardins et gazons d'habitations à n'importe quelle heure de la journée.

Il est petit, compact, silencieux et facilement transportable en fonction des différences caractéristiques de la surface à tondre.

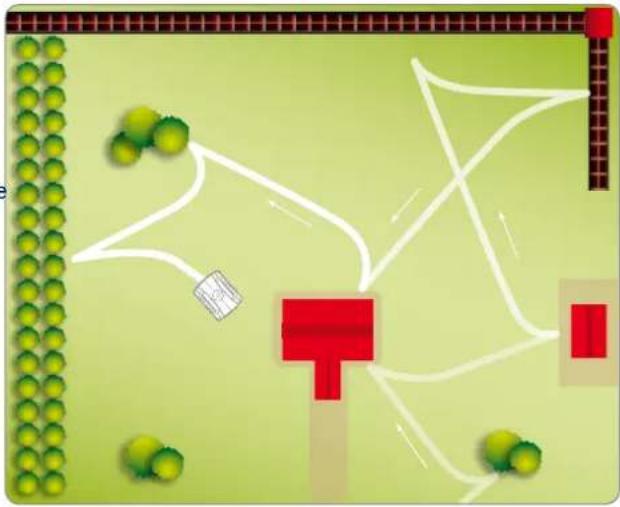

Une fois mis en marche le robot tond la zone délimitée par pavage et/ou barrières (clôtures en bois, murs, etc.). Lorsque le robot capte l'absence d'herbe ou rencontre un obstacle il change de direction de manière aléatoire et repart dans une nouvelle direction.

Selon le principe de fonctionnement ("aléatoire"), le robot tond automatiquement et entièrement le gazon délimité (voir figure).

FONCTIONNEMENT RANDOM

La surface maximale que le robot peut tondre dépend de certains facteurs comme:

• les caractéristiques de la zone (périmètres irréguliers, surface non uniforme, fractionnement de la zone, etc.).
• les caractéristiques du gazon (type et hauteur de l'herbe, humidité, etc.).
• les conditions de la lame (aiguisage correct, absence de résidus ou incrustations, etc.).
• modèle du robot et type de batteries installées.

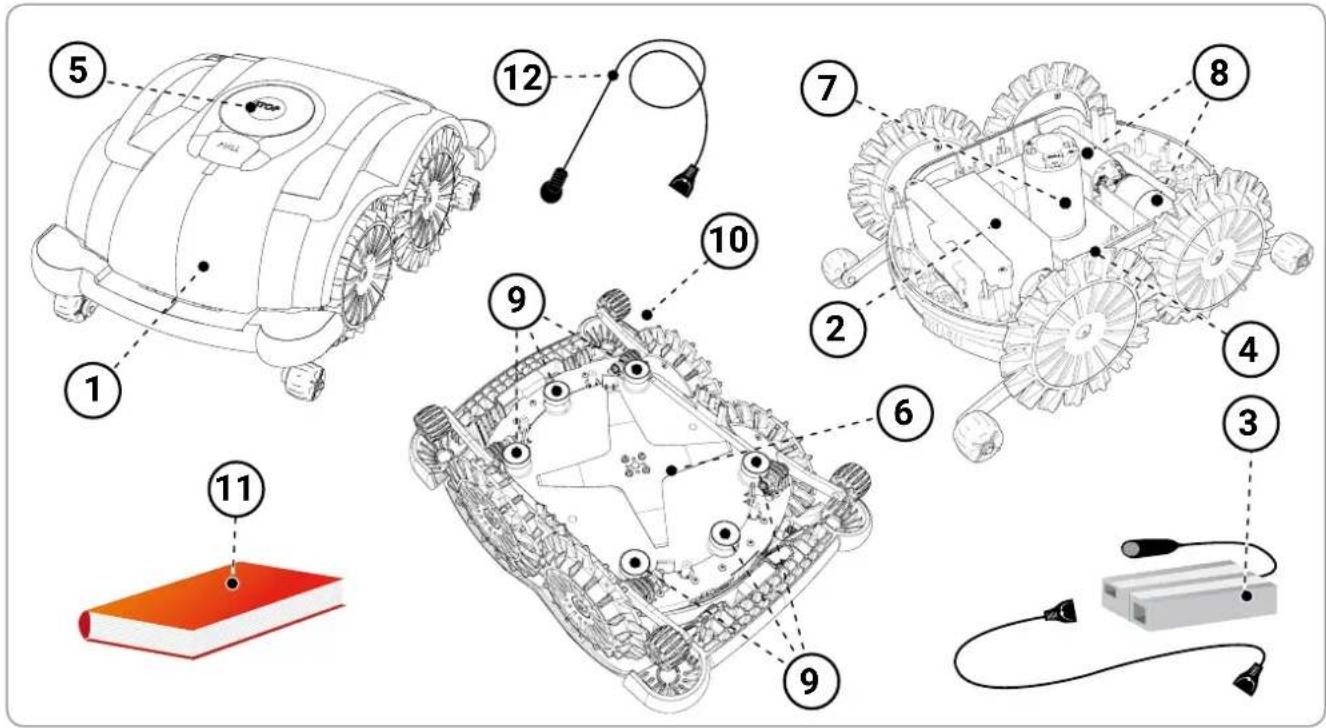

ORGANES PRINCIPAUX

FR

MODÈLE A060ELO
1	Robot √
2	Batteries d'accumulateurs √
3	Alimentateur √
4	Carte électronique √
5	Clavier de commande √
6	Lame de coupe √
7	Moteur électrique √
8	Moteur électrique √
9	Capteurs √
10	Capteurs du vide √
11	Manuel d'emploi √
12	Broches de recharge √

L'appareil est livré opportunément emballé. Lors de son désemballage, le sortir avec précaution et vérifier l'intégrité des pièces le composant.

Précaution - Avertissement

Garder les pellicules en plastique et les récipients en plastique hors de portée des bébés et des enfants en bas âge : danger d'étouffement!

Important

Conserver le matériel d'emballage pour toute utilisation future.

PLANIFICATION INSTALLATION ÉQUIPEMENT

Le robot n'est pas difficile à installer, un minimum de planification préliminaire est cependant nécessaire afin d'établir le meilleur endroit pour installer le groupe d'alimentation.

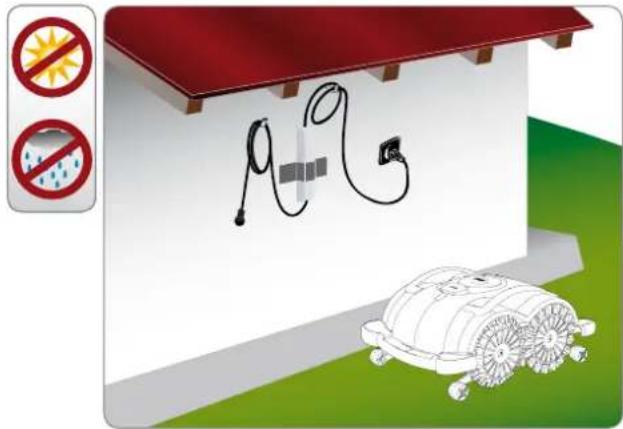

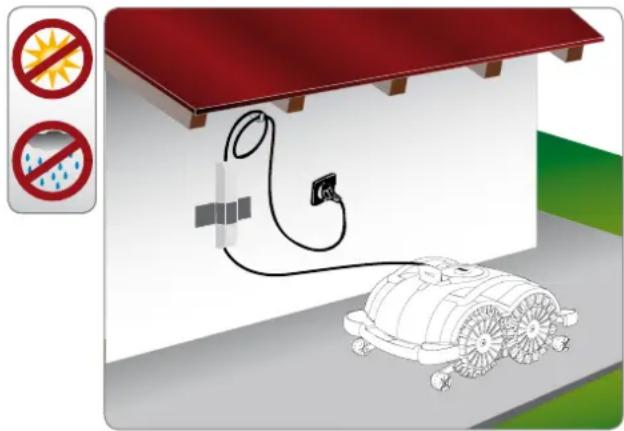

Placer le groupe d'alimentation dans une zone avec accès facile.

• L'alimentateur doit se trouver dans un endroit aéré, à l'abri des agents atmosphériques et de la lumière directe du soleil.
• L'alimentateur ne doit pas être directement en contact avec le sol ou des milieux humides.

Précaution - Avertissement

Positionner l'alimentateur dans une zone à laquelle les enfants ne peuvent pas avoir accès. Par exemple, à une hauteur supérieure à 160 cm (63").

Précaution - Avertissement

Afin de pouvoir effectuer le branchement électrique, il est nécessaire qu'à proximité de la zone d'installation, il y ait une prise de courant. Vérifier que le branchement au réseau d'alimentation soit conforme aux lois en vigueur en la matière. Pour opérer en toute sécurité, l'installation électrique à laquelle est branché l'alimentateur doit être équipée d'un système de mise à la terre fonctionnant correctement. Le circuit fourni doit être protégé par un interrupteur différentiel (DDR) avec un courant d'activation non supérieur à 30 mA.

Important

Il est conseillé d'installer le groupe dans une armoire à équipements électriques (pour intérieur ou extérieur) équipée d'une fermeture à clef et bien aérée pour maintenir une bonne circulation de l'air.

Précaution - Avertissement

Faire en sorte que l'accès à l'alimentateur ne soit permis qu'aux personnes autorisées.

Préparation de la pelouse à tondre

1. Contrôler si le gazon à tondre est uniforme sans trous, cailloux ou autres obstacles. Les enlever le cas échéant. S'il est impossible d'éliminer certains obstacles, il faut protéger les zones intéressées de manière appropriée.
2. Contrôler si toutes les zones du gazon à tondre ne dépassent pas les pentes admissibles (voir "Données techniques").

Le robot se déplace librement dans l'herbe grâce à des capteurs qui sont en mesure de reconnaître le tapis herbeux. Le jardin doit être contrôlé et adapté afin que le robot ait l'espace nécessaire pour reconnaître le manque de gazon. Les points ci-après doivent absolument être respectés pour pouvoir utiliser le robot en toute sécurité.

DALLAGE
de plus de 35 cm. / 13.8
largeur minimum 5 cm / 1,9"
avec capteur de vide activé et
marche profonde au moins 5 cm / 1.9".

Types de délimitations/protections pouvant être utilisées pour délimiter la zone de travail du robot.

Dallage

Le robot avec le capteur de vide activé nécessite un bord d'au moins 5 cm et une marche profonde d'au moins 5 cm. Les bords d'une largeur inférieure à 5 cm ou des marches d'une profondeur inférieure à 5 cm doivent être protégés avec un pavage supplémentaire ou en plaçant des petits arcs sur le terrain, comme indiqué sur la figure, afin d'éviter que le robot puisse y heurter et changer de direction.

Le robot non doté de capteur de vide, ou avec le capteur désactivé, nécessite un pavage d'au moins 35 cm pour s'arrêter en toute sécurité et changer de direction.

e > 35 cm (13.8") > 5 cm > 5 cm < 5 cm < 5 cm

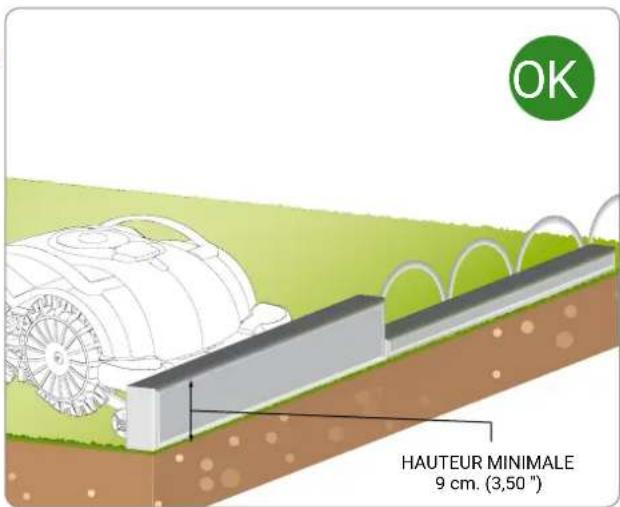

Petit mur

Petit mur de délimitation du périmètre de la zone de travail toujours de plus de 9 cm de haut. (3,54") Si les murs sont plus bas il faut protéger la zone avec des arceaux ou un dallage approprié.

OK HAUTEUR MINIMALE 9 cm. (3,50 ")

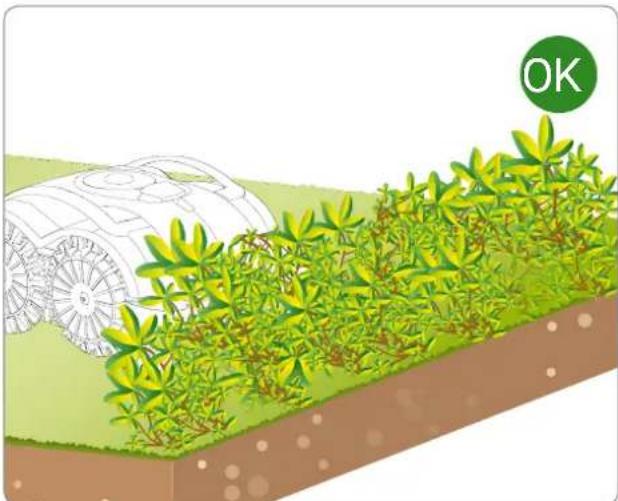

Haie

La zone de travail peut très bien être délimitée par des haies.

La zone de travail ne peut pas être délimitée par des fossés ou des trous qui ne doivent pas non plus se trouver à l'intérieur du tapis herbeux à tondre. Avant la mise en fonction du robot contrôler s'il n'y aucun objet sur la gazon comme des jouets, cailloux, branches ou irrigateurs sortant du terrain pouvant empêcher la lame de fonctionner correctement avec le risque de l'endommager.

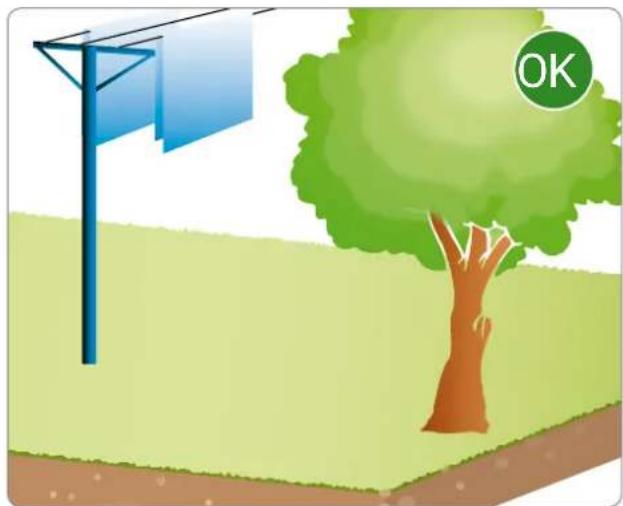

Obstacles et protections

L'image représente un exemple d'éléments à l'intérieur et autour de la zone de travail correcte. S'il y a des éléments comme des racines ou des fils nus, il faut délimiter le périmètre de ces éléments avec un dallage, des petits murs ou des barrières pour garantir le bon fonctionnement du robot. Il n'est pas nécessaire de délimiter des éléments (arbres, pieux, etc. réf. fig. obstacles) qui n'empêchent pas le robot de fonctionner.

Il faut absolument éviter de laisser à l'intérieur de la zone de travail des parties non délimitées par des barrières et qui empêchent le robot de travailler correctement (racines, tuyaux, outils etc.).

FR

Gravillons

Danger - Attention

Le robot n'est pas en mesure de reconnaître correctement la présence de gravillons, feuillage ou petites pierres qui délimitent la pelouse. Protéger cette zone avec d'autres délimitations.

Angle aigu

Danger - Attention

Le robot n'est pas en mesure de se déplacer correctement dans une zone finissant en angle aigu comme indiqué sur la figure Exclure cette zone de la pelouse car elle risque de provoquer la sortie du robot.

Contrôler si toutes les zones du gazon à tondre ne dépassent pas les pentes admissibles (voir "Données techniques"). Les zones avec des pentes supérieures ou des caractéristiques non compatibles avec le bon fonctionnement du robot (voir points suivant) ne peuvent pas être tondues. Les pentes supérieures à ce qui a été déterminé doivent être délimitées.

Important

La pente maximale admissible est de 50 %, valeur à laquelle le robot change de direction pour éviter tout renversement ou dysfonctionnement. Toutefois, pour une protection ultérieure du robot, il faut délimiter les zones qui présentent des pentes incompatibles. Pour garantir une gestion optimale de la zone de travail, nous conseillons de ne pas dépasser une pente de 40 %. Avec des pentes à la limite, contrôler le robot au début.

FR

MONTÉE
DESCENTE

+0-40% de plus d'1 m. / 39,3" Comprise entre 0 et +40% + 40 % 40 cm (15,74°) 100 cm (39,3")

- 0-40% de plus d'1 m. / 39,3 ° Comprise entre 0 et -40% - 40 % 40 cm (15,74") 100 cm (39,3 ") OK

Le robot peut assurer une tonte optimale du gazon sur des pentes allant jusqu'à 40 %, à condition que la déclivité soit supérieure à un mètre.

PENTES RAIDES

Avec des pentes qui deviennent raides (plus de 25%) le système de sécurité du robot l'interprète comme une situation qui n'est pas normale ce qui fait qu'il change de direction de marche pour le reporter dans une situation de sécurité tout en continuant à tondre le gazon.

Le changement de pente est interprété également avec la présence d'arbres dont le tronc monte graduellement du terrain ou avec des pierres servant à délimiter des plates bandes qui descendent doucement en direction du tapis herbeux.

Important

Avec des pentes à la limite, contrôler le robot au début.

MONTÉE
DESCENTE

+0-25% Comprise entre 0 et +25% OK +25% 25 cm (9,84") 100 cm (39,3)

- 0-25% Comprise entre 0 et -25% - 25 % 25 cm (9,84") 100 cm (39,3 ") OK

Le robot est en mesure d'affronter des différences de niveau allant jusqu'à 25% même si elles se manifestent de manière soudaine.

Les zones avec des pentes supérieures ou des caractéristiques non compatibles avec le bon fonctionnement du robot ne peuvent pas être tondues.

POSSIBILITÉ D'ÉLÉMENTS À L'INTÉRIEUR DE LA ZONE DE TRAVAIL ET DISTANCES DE SÉCURITÉ CORRESPONDANTES

Largeur dallage minimum 70 cm. / 27,5° largeur terrain sans herbe minimum 100 cm / 39,37° EAU hauteur petit mur minimum 9 cm. / 3,5° arceaux de protection OK

La figure ci-dessus représente une zone de travail correctement délimitée pour que le robot marche correctement.

Important

Les feuilles (tombées) sont reconnues comme de l'herbe. S'il y a présence de feuillage, nous recommandons d'agrandir la distance au minimum de 20 cm / 7,88".

Largeur dallage minimum 70 cm. / 27,5 ° terrain non herbeux manquant EAU hauteur petit mur minimum 9 cm. / 3,5 ° largeur terrain 100 cm / 39,37 ° NON

La figure ci-dessus représente une zone de travail où les zones opérationnelles du robot n'ont pas été correctement délimitées pour que le robot marche correctement.

RECOMMANDATIONS POUR LES RÉGLAGES

Important

L'utilisateur doit effectuer les réglages en se conformant aux indications du manuel. N'effectuer aucun autre réglage. Tout autre réglage particulier, non indiqué dans ce manuel, doit être effectué uniquement par le personnel des centres d'assistance agréés par le constructeur.

RÉGLAGE HAUTEUR DE COUPE

1. Arrêter le robot dans des conditions de sécurité en appuyant sur la touche "ON/OFF" (voir "Arrêt du robot en sécurité").
2. Retourner le robot et l'appuyer en faisant attention à ne pas endommager l'habillage.

Important

Mettre des gants de protection pour éviter de se couper les mains.

1. Dévisser les vis pour démonter la lame.
2. Insérer ou enlever l'entretoise pour régler l'hauteur de coupe désirée.
3. Remettre la lame dans la position précédente et serrer les vis.
4. Retourner le robot en position de marche.

INTRODUCTION DES ENTRETOISES ET DE LA LAME DE COUPE AVEC VIS

contrôler si en position de marche la lame est bien retournée vers le bas.

Important

Réduire la hauteur de la coupe graduellement. Il est conseillé d'ajouter des entretoises tous les 2÷3 jours de manière à atteindre graduellement la hauteur idéale du tapis herbeux.

CONTRAINTES D'UTILISATION

Important

• Lorsque l'on utilise le robot pour la première fois, il est conseillé d'avoir lu complètement le manuel et de l'avoir compris entièrement, surtout la partie avec les informations sur la sécurité.
• Ne mettre en œuvre que l'utilisation prévue par le constructeur et ne saboter aucun dispositif pour obtenir des performances différentes de celles opérationnelles.
• Éviter d'utiliser le robot et des unités périphériques dans des conditions météorologiques difficiles, notamment quand il y a le risque de foudres.

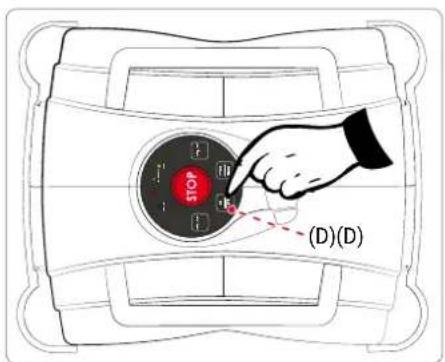

DESCRIPTION COMMANDES ROBOT

L'illustration illustre la position des commandes embarquées sur la machine.

D. ON/OFF: appuyer pour allumer ou éteindre le robot.

C. START/PAUSE: appuyer pour faire partir ou arrêter le robot en stand-by.

ROBOT EN FONCTION

A. BATTERIE : Niveau batterie optimale.

Niveau batterie chargée.
Niveau batterie faible.
Niveau batterie déchargée.

B. PAUSE : (Allumé fixe) en pause/en pause pour batteries faibles.

(Clignotement lent) robot en veille. En appuyant sur la touche START/PAUSE, le robot montre l'état des LEDs.
1 (1 Clignotement) le gazon s'avère tondu.
2 (2 Clignotements) il n'y a pas d'herbe.

FR

C. ALERTE : Voir le chapitre « PANNES, CAUSES

ET SOLUTIONS » pour une explication détaillée des solutions.

1 (1 Clignotement) Moteur de la roue droite en erreur.
2 (2 Clignotements) Moteur de la roue gauche en erreur.
3 (3 Clignotements) Moteur de la lame en erreur.
4 (4 Clignotements) Renversement.
5 (5 Clignotements) Capteur de vide actif trop longtemps.
(Clignotant) Arrêt pour pression de la touche STOP.

D. FONCTION : Voir le chapitre « MISE EN SERVICE VIA L'APPLI » pour la programmation des fonctions.

1 (1 Clignotement) Fonction 1 active.
2 (2 Clignotements) Fonction 2 active.
(Allumé fixe) Les deux fonctions sont actives.

ROBOT EN RECHARGE

A. BATTERIE : Charge complétée.

En charge.

1. Contrôler si le tapis herbeux à tondre a une hauteur compatible avec le fonctionnement correct du robot (voir caractéristiques techniques).
2. Régler la hauteur de coupe désirée (voir réglage hauteur coupe).
3. Contrôler si la zone de travail est bien délimitée et que rien n'entrave la marche du robot comme indiqué dans la section "Préparation et délimitations zones de travail" et suivantes.
4. Positionner le robot à proximité de la zone de recharge.
5. Soulever le volet du connecteur de recharge. Insérer le connecteur de recharge. Une fois le raccordement effectué, le robot s'allume automatiquement pour indiquer le niveau de recharge des batteries. (voir « signification combinaison DEL »).
6. Une fois la recharge terminée, débrancher le robot et appuyer sur la touche « OFF/ON ». Les batteries, à la première recharge, doivent rester branchées au moins 4 heures.
7. Placer le robot à l'intérieur du tapis herbeux dans une zone avec de l'herbe à au mois 1 mt (40,00 «) de distance de tout obstacle.
8. Appuyer sur la touche "OFF/ON" et attendre quelques secondes pour que le robot s'allume complètement.
9. Appuyer sur la touche "START/PAUSE" pour faire partir le robot.

Lorsque le robot s'est arrêté pour les raisons décrites dans le chapitre "Arrêt du Robot", arrêter en sécurité et remettre le robot dans la zone d'alimentation pour qu'il soit rechargé.

Pour que l'herbe soit mieux coupée et que les capteurs de reconnaissance du gazon fonctionnent correctement ne pas faire partir le robot s'il pleut ou en présence d'une forte humidité. On obtient un meilleur résultat pendant les heures centrales de la journée.

Le robot est doté d'un dispositif Bluetooth incorporé pour le programmer et le contrôler depuis le smartphone.

Télécharger l'application depuis Google Play ou Apple Store avec le smarphone ou la tablette. Lancer l'application et suivre la procédure guidée correspondante pour se connecter au Robot.

Le code PIN par défaut pour le premier accès est « 0000 », modifier dès que possible le PIN pour sécuriser le robot.

L'application permet de :

• démarrer et éteindre le robot ;
- définir la configuration des touches de fonction 1 et 2, par exemple pour programmer l'horaire de travail ;
• guider le robot durant la coupe ;
- modifier l'état des capteurs ;
- visualiser l'état, les alertes et les erreurs éventuelles du robot.

MISE EN SERVICE AVEC DÉPART RETARDÉ

Si nécessaire, le robot peut être allumé et démarré à une heure définie.

Lors de la première utilisation, il est nécessaire de configurer la touche de fonction 1 ou 2 via l'APPLI.

• Appuyer sur la touche « ON/OFF »
• Lancer l'application depuis votre smartphone pour accéder à la programmation de la touche de fonction.
• Configurer l'horaire de travail et sauvegarder la configuration.
• Quitter l'APPLI pour démarrer le robot à l'aide du clavier ou utiliser l'APPLI pour le démarrage programmé.

Pour démarrer le robot à l'aide du clavier, appuyer sur la touche « ON/OFF » si le robot est éteint et attendre quelques secondes que le robot s'allume complètement.

Appuyer brièvement sur la touche de fonction 1 ou 2 pour activer la configuration programmée correspondante.

Appuyer sur les deux touches pendant plus d'une seconde pour les activer.

La LED bleue indique que la fonction est active. 1 Clignotement, fonction 1 active. 2 Clignotements, fonction 2 active. Allumé fixe, les deux fonctions sont actives.

Appuyer sur la touche « START/PAUSE », le robot se mettra en veille et démarrera le cycle de travail à l'heure prédéfinie.

Important

Si l'on se trompe appuyer sur la touche "OFF/ON" et refaire la séquence de démarrage.

MISE EN SERVICE AVEC CAPTEURS DÉSACTIVÉS

Avec la pelouse dans certaines conditions particulières, on peut mettre le robot en marche en désactivant les capteurs de reconnaissance du gazon et les capteurs de reconnaissance du vide. Ces modalités permettent de mettre le robot en marche quand les conditions du gazon ne lui permettent pas de fonctionner correctement, comme par exemple quand le gazon est trop bas ou mal poussé.

Cette modalité demande une attention particulière de la part de l'utilisateur, avant de l'utiliser il est recommandé de consulter le revendeur.

Si le robot est allumé sur pause, on peut activer cette modalité avec la procédure suivante (le démarrage du robot avec les capteurs désactivés selon les modalités décrites ci-dessous peut également être effectué via smartphone) :

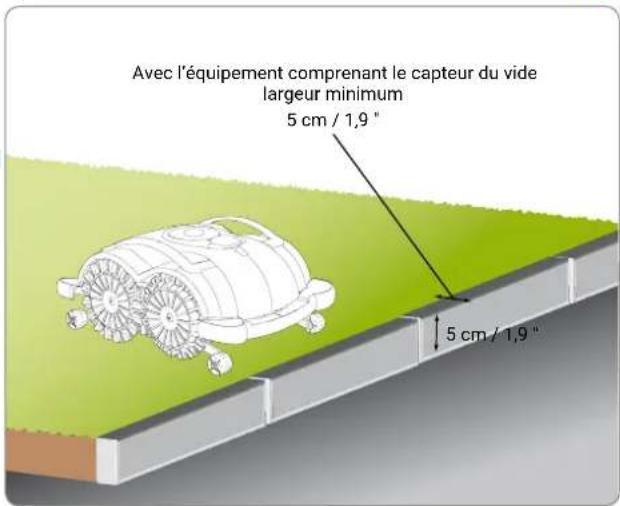

Capteur de gazon désactivé – Capteur du vide activé:

Appuyer en conservant la pression sur la touche "START/PAUSE" pendant 4 secondes jusqu'à entendre 2 beeps consécutifs et voir 2 clignotements de la diode PAUSE. Cette modalité ne peut être utilisée que dans les modèles équipés de capteur du vide et elle permet de travailler uniquement avec les 4 capteurs du vide. Il est conseillé d'utiliser cette modalité avec des jardins ayant des zones où le gazon est plus bas que les capteurs mais cependant uniforme.

VIDE

Avec l'équipement comprenant le capteur du vide largeur minimum 5 cm / 1,9 " 5 cm / 1,9"

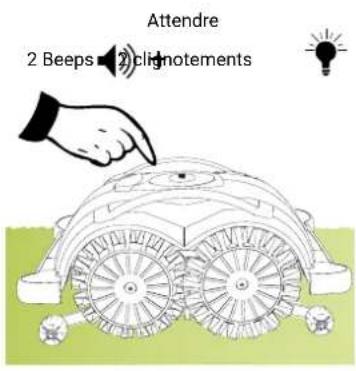

CAPTEUR DE GAZON DÉSACTIVÉ - CAPTEUR DU VIDE ACTIVÉ

Appuyer en conservant la pression sur la touche "START/PAUSE" pendant 4 secondes

4 sec.

Attendre 2 Beeps 2 clignotements

Relâcher la touche

Capteur de gazon activé – Capteur du vide désactivé:

Appuyer en conservant la pression sur la touche "START/PAUSE" pendant 8 secondes jusqu'à entendre 3 beeps consécutifs et voir 3 clignotements de la diode PAUSE. Cette modalité ne peut être utilisée que dans les modèles équipés de capteur du vide et elle permet de travailler uniquement avec les capteurs de gazon frontaux de reconnaissance de pelouse. Il est conseillé d'utiliser cette modalité avec des jardins ayant des zones non uniformes et plutôt escarpées ou avec gazon douteux.

CAPTEUR DE GAZON

Largeur minimale 35 cm (13.8 ")

Danger - Attention

Avec cette modalité le robot a besoin de davantage d'espace pour changer de direction. Respecter les distances indiquées pour les modèles sans capteur du vide.

CAPTEUR DE GAZON ACTIVÉ CAPTEUR DU VIDE DÉSACTIVÉ

Appuyer en conservant la pression sur la touche "START/PAUSE" pendant 8 secondes

8 sec.

Attendre 3 Beeps 3 clignotements

Relâcher la touche

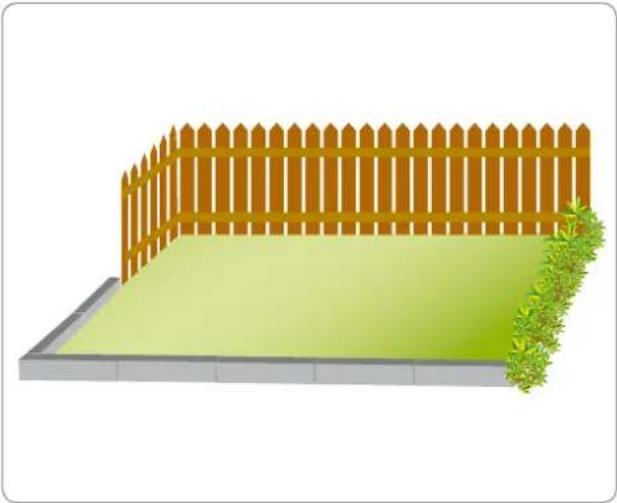

Capteur de gazon désactivé – Capteur du vide désactivé:

Appuyer en conservant la pression sur la touche "START/PAUSE" pendant 12 secondes jusqu'à entendre 4 beeps consécutifs et voir 4 clignotements de la diode PAUSE. Cette modalité permet de travailler sans aucun capteur. Cette modalité peut être utilisée avec une pelouse en mauvaises conditions. N'utiliser cette modalité que si la pelouse est totalement protégée par un mur, une palissade ou une haie.

PROTECTION PELOUSE

Appuyer en conservant la pression sur la touche "START/PAUSE" pendant 12 secondes

12 sec.

Attendre
4 Beeps 4 clignotements

Lorsque l'on utilise le robot il peut être nécessaire de l'arrêter dans des conditions de sécurité pour éviter une mise en marche inattendue de la lame. Appuyer sur la touche "STOP".

Important

L'arrêt du robot dans des conditions de sécurité il est nécessaire pour pouvoir effectuer des interventions de maintenance et de réparation (par exemple : opérations de nettoyage, réglage hauteur coupe, etc.).

STOP FUNCTION C START STOP S FACTOR 1

Le robot s'arrête automatiquement dans les conditions suivantes:

• gazon tondu: le capteur a détecté que le gazon est tondu et qu'il n'est plus nécessaire de continuer à le tondre. Charger les batteries et faire repartir le robot un ou deux jours après en fonction de la croissance de l'herbe.
• manque d'herbe: les capteurs de reconnaissance de l'herbe n'ont pas capté la présence d'herbe pendant un long moment.
• batteries déchargées: les batteries ont épuisé leur capacité de travail.
• batteries sous protection: quand les batteries ont atteint une capacité inférieure par rapport au niveau des batteries déchargées, le robot s'éteint complètement sans rien signaler dans les DELS du clavier. Dans ce cas brancher le robot à la recharge. Le robot ne s'allume pas immédiatement comme d'habitude mais il faut attendre quelques minutes.

PAUSE

B. PAUSE: (Led jaune allumé fixe) pause / pause pour batteries niveau bas.

(Led jaune clignotement lent) Robot en standby. En appuyant sur la touche START/PAUSE le robot affiche l'état des diodes.
1 (Led jaune 1 clignotement) le gazon est bien tondu.
2 (Led jaune 2 clignotements) manque d'herbe.
    note right of A: (A)(C)
    note right of C: (B)(D)
    note left of A: FUNCTION
    note right of C: ON/OFF
    note right of A: START/PRUSE

INACTIVITÉ PROLONGÉE ET REMISE EN SERVICE

En cas d'inactivité prolongée du robot et avant la saison de coupe, il est nécessaire d'effectuer une série d'opérations pour garantir son bon fonctionnement lors de sa réutilisation.

1. Recharger complètement la batterie avant de stocker la machine pour l'hiver. Recharger la batterie au moins tous les 5 mois.

2. Faire appel à un revendeur agréé pour procéder à l'entretien programmé. Cette mesure est fondamentale pour maintenir le robot dans de bonnes conditions. D'habitude, la maintenance comprend les opérations suivantes:

3. nettoyage complet du cadre du robot, de la lame de coupe et de toutes les autres parties mobiles.

4. nettoyage de l'intérieur du robot.
   • contrôle du bon fonctionnement du robot.
5. contrôle et, si nécessaire, remplacement des pièces usagées telles que, par exemple, la lame de coupe.
6. contrôle de la capacité de la batterie.

7. en l'occurrence, le revendeur peut également charger le nouveau logiciel.

8. Nettoyer soigneusement le robot (voir "Nettoyage robot").

9. Vérifier toute pièce usagée ou abîmée comme, par exemple, la lame de coupe et en évaluer le remplacement.
10. Ranger le robot dans un endroit à l'abri et sec (température ambiante appropriée de 10-20°C) et pas facile d'accès par les enfants, les animaux, d'autres corps étrangers, etc. Conserver le robot à une température inférieure à 20°C afin d'éviter au maximum que les batteries ne s'auto-déchargent.
11. Débrancher la prise de l'alimentateur.

Remise en service

Avant de remettre le robot en fonction après une longue inactivité, effectuer les opérations suivantes :

1. brancher la fiche de l'alimentateur dans la prise de courant.
2. réactiver l'alimentation électrique générale.
3. recharger les batteries du robot pendant au moins 4 heures.
4. après avoir complété la recharge se servir du robot comme si de rien n'était.

RECHARGE BATTERIES APRÈS INACTIVITÉ PROLONGÉE

Danger - Attention

Il est formellement interdit de recharger le robot dans des milieux explosifs et inflammables.

Mettre le robot près de la zone de chargement.

1. Contrôler si le groupe d'alimentation est bien branché à la tension d'alimentation (110V ou 220V).
2. soulever le volet du connecteur de recharge.
3. Insérer le connecteur de recharge.
4. Lorsque que la connexion se fait le robot s'allume automatiquement pour montrer le niveau de la charge. (voir "signification combinaison DEL").

Lorsque le robot est chargé. Débrancher le robot et appuyer sur la touche "OFF/ON".

Important

Recharger les batteries au moins tous les 5 mois avec des batteries au lithium.

CONSEILS D'UTILISATION

Ci de suite sont reportées certaines indications à suivre lorsque l'on utilise le robot:

• même après s'être bien documentés, il est préférable de simuler quelques manœuvres pour voir si le robot marche bien.
• contrôler le serrage des vis de fixation des organes principaux.
• tondre fréquemment le gazon pour éviter que l'herbe pousse trop.
• ne pas utiliser le robot pour tondre de l'herbe de plus de 1 cm (0,40") de haut par rapport à la lame de coupe.
• si le tapis herbeux est équipé d'un système d'irrigation automatique, faire travailler le robot au moins une heure avant que celle-ci se déclenche pour éviter tout endommagement du système d'irrigation et du robot. Enlever le robot présent sur le gazon avant la mise en fonction du système d'irrigation.
• contrôler la pente du terrain et s'assurer qu'elle ne dépasse pas les valeurs maximales consenties pour que le robot ne devienne pas un danger.
• pendant que le robot marche, pour éviter des risques à la sécurité, contrôler s'il n'y a personne dans la zone où il passe (en particulier des enfants, personnes âgées, handicapés) et animaux domestiques. Pour éviter ce risque, il est conseillé de programmer la marche du robot à des horaires appropriés.
• ne jamais faire marcher le robot s'il pleut ou avec une forte humidité. On obtient un meilleur résultat pendant les heures centrales de la journée.

CONSEILS D'ENTRETIEN

Important

Pendant les opérations d'entretien, utiliser les protections individuelles recommandées par le constructeur, surtout lorsque l'on intervient sur la lame. Avant d'effectuer les opérations d'entretien contrôler si le robot a été arrêté dans des conditions de sécurité (voir "Arrêt du robot en sécurité").

TABLEAU DES FRÉQUENCES D'ENTRETIEN PROGRAMMÉ

Fréquence Composant Type d'intervention Référence
Toutes les semaines	Lame	Nettoyer la lame et vérifier son état de fonctionnement. Si la lame est pliée à cause d'un choc ou si elle est très usée, la changer	Voir "Nettoyage robot" Voir "Remplacement lame"
	Capteurs du vide	Éliminer l'éventuelle excès d'herbe Si les capteurs sont endommagés les remplacer	Voir "Remplacemen capteurs du vide"
Tous les mois Robot Procéder	au nettoyage Voir "Nettoyage robot"
Une fois par an ou à la fin de la saison de coupe	Robot	Effectuer la révision auprès d'un centre d'assistance agréé.	Voir "Inactivité prolongée et remise en service"

NETTOYAGE DU ROBOT

1. Arrêter le robot dans des conditions de sécurité (voir "Arrêt du robot en sécurité").

Précaution - Avertissement

Mettre des gants de protection pour éviter de se couper les mains.

1. Nettoyer toutes les surfaces externes du robot avec une éponge trempée dans de l'eau tiède et du savon neutre. Bien essorer l'éponge avant de l'utiliser.

Précaution - Avertissement

Si l'on utilise trop d'eau pendant le nettoyage, celle-ci peut entrer à l'intérieur du robot et endommager les composants électriques.

1. Ne pas utiliser de solvants ou d'essence pour ne pas endommager les surfaces peintes et les parties en plastique.

2. Ne pas laver l'intérieur du robot et n'utiliser aucun jet d'eau pour ne pas endommager les composants électriques et électroniques.

Précaution - Avertissement

Pour ne pas endommager les composants électriques et électroniques de manière irréversible, ne jamais plonger le robot, partiellement ou complètement, dans de l'eau car il n'est pas étanche.

1. Contrôler dans le bas du robot (zone lame de coupe et roues) et éliminer les incrustations et/ou les résidus pouvant entraver le fonctionnement de la machine.
2. Pour enlever les incrustations et /ou d'autres résidus de la lame, se servir d'une brosse appropriée.
3. Contrôler l'aiguisage de la lame de coupe. Affiler si nécessaire.

RECHERCHE DE PANNES

Les informations ci-dessous ont pour but d'aider à l'identification et à la correction d'éventuelles anomalies et dysfonctionnements qui pourraient se présenter lors de l'utilisation du robot. Certaines pannes peuvent être réparées par l'utilisateur ; d'autres demandent un compétence technique spécifique ou des capacités particulières et doivent être réparées exclusivement par un personnel qualifié ayant une expérience reconnue et acquise dans le secteur d'intervention spécifique.

Lorsque le robot est en état d'erreur avec le voyant ALERTE allumé ou clignotant, consulter ce chapitre pour connaître les solutions éventuelles ou se connecter à l'APPLI depuis le smartphone pour les éléments non prévus dans ce manuel.

Précaution - Avertissement

Arrêter le robot dans des conditions de sécurité (voir « Arrêt en sécurité du robot »), dans le cas où il s'avérait nécessaire d'inspecter le robot pour éviter le danger d'activation imprévue de la lame.

Problème Causes Solutions
Vibration anormaleLe robot est très bruyant	Lame de coupe endommagée.	Remplacer la lame par une neuve (voir "Remplacement lame").
	Lame de coupe embourbée par résidus (rubans, cordes, morceaux de plastique, etc.).	Arrêter le robot dans des conditions de sécurité (voir "Arrêt du robot en sécurité").Précaution - AvertissementMettre des gants de protection pour éviter de se couper les mains.Dégager la lame.
	Le démarrage du robot a eu lieu avec des obstacles trop proches (moins de 1 m. (40,00 ") de distance) ou en présence d'obstacles non prévus (branches tombées, objets oubliés, etc.).	Arrêter le robot dans des conditions de sécurité (voir "Arrêt du robot en sécurité").Enlever les objets et faire repartir le robot.
	Moteur électrique en panne.	Faire réparer ou remplacer le moteur par le service d'assistance agréé le plus proche.
	Herbe trop haute.	Augmenter la hauteur de coupe (voir "Réglage hauteur de coupe").
		Tondre d'abord la zone avec une tondeuse normale.
La zone de travail n'a pas été tondue entièrement.	Heures de travail insuffisantes. Allumer le robot chaque jour.
	Lame de coupe avec des incrustations et/ou des résidus.	Arrêter le robot dans des conditions de sécurité (voir "Arrêt du robot en sécurité".Précaution - AvertissementMettre des gants de protection pour éviter de se couper les mains.Nettoyer la lame de coupe.
	Lame de coupe usée.	Remplacer la lame par une neuve originale (voir "Remplacement lame").
	Zone de travail trop étendue par rapport à la capacité effective du robot.	Reprendre en considération l'étendue de la zone de travail (voir "Données techniques").
	Les batteries sont sur le point de s'épuiser.	Remplacer les batteries par des originales.
	Les batteries ne se rechargent pas entièrement.	Recharger les batteries pendant au moins 4 heures.
Problème Causes Solutions
Le clignotement de la DEL indique "Erreur moteur roue".(1 CLIGNOTEMENT led ALERT - erreur moteur droit).(2 CLIGNOTEMENTS led ALERT - erreur moteur gauche).	Terrain accidenté ou avec des obstacles entravant les mouvements.	Contrôler si le gazon à tondre est uniforme sans trous, cailloux ou autres obstacles.Les enlever le cas échéant (voir "Préparation et délimitation des zones de travail").
	Un (ou deux) des moteurs qui actionnent la transmission des roues est en panne.	Faire réparer ou remplacer le moteur par le service d'assistance agréé le plus proche.
Le clignotement de la DEL indique "Erreur moteur lame".(3 CLIGNOTEMENTS consécutifs led ALERT).	Lame de coupe endommagée.	Remplacer la lame par une neuve (voir "Remplacement lame").
	Lame de coupe embourbée par résidus (rubans, cordes, morceaux de plastique, etc.).	Arrêter le robot dans des conditions de sécurité (voir "Arrêt du robot en sécurité").Précaution - AvertissementMettre des gants de protection pour éviter de se couper les mains.Dégager la lame.
	Le démarrage du robot a eu lieu avec des obstacles trop proches (moins de 1 m. (40,0°) de distance) ou en présence d'obstacles non prévus (branches tombées, objets oubliés, etc.).	Arrêter le robot dans des conditions de sécurité (voir "Arrêt du robot en sécurité").Enlever les objets et faire repartir le robot.
	Moteur électrique en panne.	Faire réparer ou remplacer le moteur par le service d'assistance agréé le plus proche.
	Herbe trop haute.	Augmenter la hauteur de coupe (voir "Réglage hauteur de coupe"). Tondre d'abord la zone avec une tondeuse normale.
Le clignotement de la DEL indique "Erreur renversement".(4 CLIGNOTEMENTS consécutifs led ALERT).	Terrain avec des pentes trop raides ou avec des bords non délimités.	Contrôler si les règles de l'installation ont été respectées. (voir "Préparation et délimitation des zones de travail").
	Capteur de renversement en panne.	Essayer de faire repartir le robot. Si le problème persiste faire réparer le robot par le service d'assistance agréé le plus proche.
Le clignotement de la DEL indique "Erreur vide".(5 CLIGNOTEMENTS consécutifs led ALERT).	Pendant la mise en marche le robot ne capte pas correctement les informations données par les capteurs du vide.	Nettoyer les capteurs et faire repartir le robot. Si le problème persiste évaluer la possibilité de faire marcher le robot avec les capteurs du vide désactivés ou bien contacter le service d'assistance agréé le plus proche.
L'alimentateur ne s'allume pas.	Il n'y a pas de tension d'alimentation.	Contrôler le branchement de la prise de courant de l'alimentateur.

SIGNALISATION DES ERREURS

C. ALERTE : Voir le chapitre « PANNES, CAUSES

ET SOLUTIONS » pour une explication détaillée des solutions.

Aucune erreur détectée.

1 (1 Clignotement) Moteur de la roue droite en erreur.

2 (2 Clignotements) Moteur de la roue gauche en erreur.

3 (3 Clignotements) Moteur de la lame en erreur.

4 (4 Clignotements) Renversement.

5 (5 Clignotements) Capteur de vide actif trop longtemps.

(Clignotant) Arrêt pour pression de la touche STOP.

REMPLACEMENT DES COMPOSANTS

Procéder aux opérations de remplacement et de réparation des pièces en suivant les indications fournies par le fabricant ou bien s'adresser au Service d'Assistance si ces opérations ne sont pas indiquées dans le Manuel.

REPLACEMENT BATTERIES

Important

Faire remplacer les batteries par un centre d'assistance agréé.

REMPLACEMENT LAME

1. Arrêter le robot dans des conditions de sécurité (voir "Arrêt du robot en sécurité").

Important

Mettre des gants de protection pour éviter de se couper les mains.

Pour le remplacement, utiliser exclusivement la lame originale adaptée à la machine.

MODÈLE: A060ELO

Code lame de coupe: 50_D0018_02

1. le robot et l'appuyer en faisant attention à ne pas endommager l'habillage.
2. Dévisser les vis (B) pour démonter la lame (A).
3. Mettre une nouvelle lame et serrer les vis.
4. Retourner le robot en position de marche.

Important

contrôler si en position de marche la lame est bien retournée vers le bas.

contrôler si en position de marche la lame est bien retournée vers le bas. (B) (A)

• Au terme de sa vie utile, ce produit appartient à la classe des RAEE (rebuts d'appareillages électriques et électroniques) : il est donc interdit de le jeter dans les déchets ménagers normaux, dans les déchets urbains mixtes (collecte générale) ou dans les déchets urbains séparés (tri sélectif).
• Au moment de la mise au rebut du robot, l'utilisateur devra vérifier que le produit est recyclé conformément aux prescriptions locales pour l'élimination des déchets ; en particulier, il devra obligatoirement séparer les composants électriques et électroniques et les éliminer séparément dans les centres de collecte spécialisés en RAEE ou bien rendre au revendeur le produit encore intègre lors de l'achat d'un nouveau produit. L'élimination abusive des RAEE sera punie au moyen de sanctions régies par les lois en vigueur dans le territoire où l'infraction a eu lieu.
• La présence de substances dangereuses dans les appareillages électriques et électroniques a un effet potentiellement nocif sur l'environnement et sur la santé humaine, l'utilisateur joue donc un rôle fondamental afin de promouvoir la réutilisation, le recyclage et d'autres formes de récupération des RAEE.
• Tous les éléments qui doivent être séparés et écoulés de façon particulière sont marqués d'un signal spécial.

Danger - Attention

RAEE – Les rebuts d'appareillages électriques et électroniques (RAEE) peuvent contenir des substances dangereuses ayant des effets potentiellement nocifs sur l'environnement et sur la santé humaine. Il est obligatoire de procéder correctement à l'élimination des RAEE et seulement dans des centres de collecte agréés.

• Emballage - L'emballage du produit est fait avec des matériaux recyclables et doit être éliminé de façon durable dans les containers de collecte prévus à cet effet ou dans des centres de collecte agréés.
• Batteries - Les batteries usagées ou épuisées contiennent des substances nocives pour l'environnement et pour la santé de l'homme, il ne faut donc pas les jeter dans les déchets ménagers normaux. L'utilisateur devra éliminer les batteries de manière durable dans les containers de collecte conçus à cet effet ou dans des centres spéciaux autorisés à la collecte.

Déclare sous sa responsabilité que le produit :

robot tondeuse automatique alimenté par batterie, modèl A060EL0 sont conformes aux exigences essentielles de sécurité, de santé et de protection de l'environnement prévues par les directives de l'Union Européenne et par les réglementations du Royaume-Uni en la matière.

Les textes complets des Déclarations de conformité CE et UK sont disponibles au format imprimé à l'intérieur de l'emballage contenant le produit.

Zucchetti Centro Sistemi déclare en outre que, conformément à la directive 2005/88/CE (S.I. 2001/1701 au Royaume-Uni), le niveau de puissance acoustique LWA sur un échantillon significatif est de 63,0 dB ± 2,0 dB (pondéré A rapporté à 1 PW), que le niveau de puissance acoustique LWA garantie est inférieur à 67 dB (pondéré A rapporté à 1 PW) et que les dossiers techniques conformément aux directives 2005/88/CE (S.I. 2001/1701 au Royaume-Uni) et 2006/42/CE (S.I. 2008/1597 dans le Royaume-Uni) sont déposés auprès de Zucchetti Centro Sistemi S.p.A. Via Lungarno 305/A, Terranuova B.ni (AR), Italie.

La société Zucchetti Centro Sistemi S.p.A (ZCS) garantit à ses clients l'application de tous les droits contenus dans la directive européenne 1999/44/CE. En particulier, d'éventuels défauts de matériaux ou de fabrication sont couverts par la garantie pour une période de 2 (deux) ans à compter de la date d'achat originale.

ZCS ne garantit pas le fonctionnement ininterrompu ou exempt d'erreurs du produit, et décline toute responsabilité en cas de dommages provoqués par des erreurs durant la consultation des instructions. De plus, la présente garantie ne s'applique pas à : des dommages esthétiques, tels que rayures, coupures, bosselures ; matériels consommables, tels que batteries, à moins que le dommage du produit ne se soit vérifié à cause d'un défaut de matériaux ou de fabrication ; des dommages causés par l'utilisation du produit avec des accessoires non fabriqués ou commercialisés par ZCS; des dommages causés par des accidents, abus, usage erroné, alluvions, feu ou autres événements naturels ou causes externes ; des dommages causés par des opérations réalisées par des fournisseurs du service ZCS non autorisés ; ou à des dommages à un produit qui a été modifié ou altéré sans l'autorisation écrite de ZCS.

ZCS maintient le droit exclusif de réparer ou de remplacer (par un produit neuf ou faisant l'objet d'une révision récente) le produit ou les pièces qui le composent ou d'offrir, à sa seule discrétion, le remboursement total du prix d'achat. Lorsqu'un remboursement est accordé, le produit pour lequel le remboursement a été reçu, doit être restitué à ZCS et il devient propriété de ZCS. Durant la période de garantie, ZCS se chargera, à sa seule discrétion, de réparer ou remplacer les composants endommagés dans des conditions d'utilisation normale. La réparation ou le remplacement peuvent prévoir l'emploi de composants et/ou d'unités récemment révisés, au choix de ZCS. ZCS se réserve en outre le droit d'utiliser les unités de rechange, pièces ou composants ayant une valeur et un design comparables. Le coût des pièces ou de la main-d'oeuvre pour les interventions de réparation ou de remplacement ne sera pas à la charge du client, auquel en revanche seront facturés les coûts d'expédition. Lorsqu'un produit ou un composant est remplacé, tout élément de rechange devient propriété de l'utilisateur et l'élément remplacé propriété de ZCS, selon le cas.

Cette garantie ne préjudicie pas les droits de l'acquéreur visés par les lois nationales applicables en vigueur, sous réserve des frais prévus par celles-ci à la charge de l'acquéreur afin d'exercer la présente garantie.

La garantie limitée au pays d'achat peut être exercée auprès du point de revente où le robot a été acheté ou auprès du centre d'assistance le plus proche. Le robot défectueux doit être restitué personnellement au revendeur ou au centre d'assistance le plus proche. Dans le cas d'une restitution par courrier, à la charge de l'acquéreur, le robot doit être emballé dans son emballage d'origine et accompagné d'une copie de la facture ou du reçu d'achat, contenant la date d'achat, le numéro de série et la description du problème.

• Pour les modalités d'application de la présente garantie et pour toute information, contacter le point de revente.
• La présente garantie est valide seulement si:

- le produit défectueux est présenté avec l'original lisible de la facture ou du reçu d'achat indiquant la date d'achat et le nom du revendeur;

• La présente garantie déchoit si:

-le produit n'est pas utilisé dans le respect des instructions d'utilisation et d'entretien;
- l'installation ou l'utilisation n'est pas conforme aux instructions d'utilisation;
- le numéro de série est effacé ou rendu illisible;
- un périphérique quelconque non autorisé est utilisé ou le produit est modifié;
- des pièces ou des accessoires non d'origine sont utilisés;
- une pièce ou un accessoire est altéré/e;
- les interventions d'entretien sont effectuées par le client ou des tiers non autorisés;
- dans le robot, dans l'alimentateur, dans la recharge ou dans les accessoires, il y a des pannes dues à des agents atmosphériques comme des foudres, avalanches, glissements de terrain, sautes de courant, décharges électriques, orages, alluvions, catastrophes naturelles, etc.

• Exclusion de la garantie et limitations:

-Les pièces sujettes à usure suite à l'utilisation sont exclues de la garantie, telles que les balais, câble périmétral, lame de coupe, clous, chenilles, roues, câbles et cordons de connexion;
- Parties externes et supports en plastique qui ne présentent aucun défaut de fabrication. La décoloration des plastiques causée par des motifs naturels ou des agents chimiques;
-La batterie a une garantie limitée uniquement aux défauts de fabrication dans les 24 premiers mois de vie utile;
- Les moteurs ont une garantie de 2 ans ou de 3 000 heures de fonctionnement.

COMMENT DEMANDER LE SERVICE D'ASSISTANCE SOUS GARANTIE

Pour demander le service d'assistance sous garantie et pour toutes instructions spécifiques sur la modalité et le lieu de restitution du produit ZCS pour le service d'assistance, contacter le point de revente où le robot a été acheté ou le centre d'assistance le plus proche. Pour exercer le droit de garantie, le revendeur original demandera à l'acquéreur de présenter un original ou une copie de la facture ou du reçu d'achat du produit. La garantie est limitée au pays dans lequel ZCS ou les revendeurs autorisés ont originairement vendu le produit.

DÉFINITIONS SUPPLÉMENTAIRES

Assistance sur place

• Le client n'a pas le droit à l'assistance sur place du produit, même pas durant la période de garantie.
• Si une intervention sur place s'avère nécessaire, le coût de l'appel et le tarif horaire du centre d'assistance sera facturé au client.

Conseils

• Conserver l'emballage d'origine.
• Conserver la facture ou le ticket d'achat (cause de déchéance de la garantie).

Attention

- Le client est tenu de lire attentivement le mode d'emploi et de respecter rigoureusement les instructions y contenues.

FR
