Kelvin T12 - Système de refroidissement de matériel informatique Fractal Design - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de refroidissement liquide tout-en-un (AIO)
Marque	Fractal Design
Modèle	Kelvin T12
Compatibilité socket	Intel LGA115x, LGA20xx, AMD AM4, AM3+, FM2+
Taille du radiateur	120 mm
Dimensions du radiateur	120 x 120 x 25 mm
Matériau du radiateur	Aluminium
Ventilateur(s) inclus	1 x 120 mm
Vitesse du ventilateur	600 - 2000 tr/min
Débit d'air maximal	70 CFM
Niveau sonore maximal	30 dB(A)
Type de roulement	Roulement à billes
Connecteur ventilateur	4-pin PWM
Pompe	Haute performance, roulement céramique
Connecteur pompe	3-pin
Matériau du bloc	Cuivre (base) / Aluminium (dessus)
Pâte thermique	Pré-appliquée
Éclairage RGB	Non
Alimentation	12V DC (ventilateur) / 5V DC (pompe)
Dimensions du bloc pompe	70 x 70 x 45 mm
Poids total	Environ 1 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - Kelvin T12 Fractal Design

Quelle est la compatibilité du Kelvin T12 avec les sockets Intel et AMD ?

Le Kelvin T12 est compatible avec les sockets Intel LGA115x (1150, 1151, 1155, 1156) et LGA20xx (2011, 2066), ainsi que les sockets AMD AM4, AM3+ et FM2+. Vérifiez que votre carte mère dispose des trous de montage appropriés.

Comment installer correctement le bloc pompe sur le processeur ?

Appliquez une fine couche de pâte thermique ou utilisez la pâte pré-appliquée. Placez le bloc sur le processeur en alignant les vis avec le backplate. Serrez les vis en croix progressivement jusqu'à ce qu'elles soient bien fixées, sans forcer. Un mauvais serrage peut causer une surchauffe.

Quelle quantité de pâte thermique faut-il appliquer ?

Utilisez une quantité de la taille d'un petit pois (environ 0,5 g) au centre du processeur. La pression du bloc pompe étalera la pâte uniformément. Une couche trop épaisse ou trop fine réduit l'efficacité du transfert thermique.

Que faire si la température du processeur est trop élevée ?

Vérifiez d'abord que la pompe et les ventilateurs tournent à pleine vitesse. Assurez-vous que les vis du bloc pompe sont bien serrées en ordre croisé. Vérifiez également la quantité de pâte thermique : elle doit recouvrir toute la surface du processeur. Si le système a plus de 2 ans, secouez le radiateur pour entendre le liquide : s'il est trop silencieux, il peut y avoir une perte de liquide.

Les ventilateurs tournent-ils en permanence ?

Oui, les ventilateurs tournent en continu tant que le système est sous tension. La vitesse est contrôlée par un signal PWM de la carte mère, ajustant la vitesse en fonction de la température du processeur. Vous pouvez modifier la courbe de ventilation dans le BIOS.

Comment vérifier le niveau de liquide dans le système ?

Le Kelvin T12 est un système scellé sans entretien. Pour vérifier, secouez doucement le radiateur : vous devriez entendre un léger bruit de liquide. Si vous n'entendez rien ou si le niveau semble bas, le système peut avoir une fuite. Dans ce cas, remplacez l'unité.

Puis-je utiliser ce refroidisseur avec un processeur overclocké ?

Oui, le Kelvin T12 est conçu pour refroidir des processeurs overclockés avec une puissance thermique (TDP) allant jusqu'à 150 W. Pour un overclocking extrême, un modèle avec radiateur plus grand est recommandé.

Le kit est-il prêt à l'emploi ou faut-il ajouter du liquide ?

Le Kelvin T12 est un système tout-en-un prêt à l'emploi. Le liquide est pré-rempli et scellé en usine. Aucun ajout de liquide n'est nécessaire. Ne tentez pas d'ouvrir le circuit.

Comment entretenir le Kelvin T12 ?

L'entretien est minimal. Dépoussiérez régulièrement le radiateur et le ventilateur à l'air comprimé. Vérifiez visuellement qu'il n'y a pas de fuite au niveau des raccords. Ne démontez jamais la pompe ou le radiateur.

Que faire en cas de bruit anormal de la pompe ?

Un bruit de pompe inhabituel peut indiquer une bulle d'air ou un problème de roulement. Essayez de basculer doucement le boîtier pour déloger les bulles. Si le bruit persiste, contactez le service client. Une pompe défaillante doit être remplacée.

MODE D'EMPLOI Kelvin T12 Fractal Design

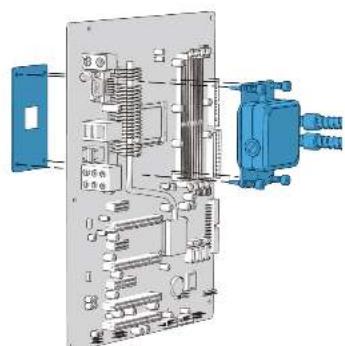

Küllermontage / Montage du système au rétrobasement / Montaje de la unité de réfrigération / Montains hyérogénéralien / Yeropierre synthet / クーラー全脂可作する / 安装冷却器 / 脂養器

Pour en savoir plus, veuillez visiter.

Température trop élevée

• Vérifier la bonne fixation de la pompe (vis semées à fond). Il faut toujours semer les vis en ordre croisié, comme illustré dans le guide d'installation.

• Utilise la quantité adéquée de pâte thermique. Le processant central dans une entièrement recouvert d'une couche aussi minne que possible. Aussai bien le recouvrement incomplet des zones qui s'échauffent que l'application d'une couche trop épaissée de pâte thermique seront cause d'une plus grande montée en température. Si vous démontez et remontez le réfroidisseur, ne réutilisez pas la pâte thermique.

- Verifiez qu'aussi bien la pompe que les ventilateurs lournent à pleine vitesse. Des commandes de vitesse des ventilateurs sont activées dans votre carte mère ; vérifiez le paramétrique dans la carte-mère.

- Si le système a été ouvert, ou après un usage prolongé (plus de 2 ans), vérifiez qu'il reste suffisamment de liquide dans le système en secuant le radiateur. Il devrait rester pratiquement stencieux quand on le secue.
