SV231DPUA - Commutateur informatique StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Switch KVM 2 ports DisplayPort avec support 4K
Connectivité	2 ports DisplayPort, 2 ports USB pour le contrôle des périphériques
Résolution Maximale	Supporte jusqu'à 4K à 60 Hz
Alimentation	Alimentation externe incluse
Dimensions	Dimensions compactes pour un espace de travail optimisé
Utilisation	Idéal pour les environnements de bureau ou de travail à domicile, permettant de contrôler plusieurs ordinateurs avec un seul ensemble de périphériques
Maintenance	Pas d'entretien particulier requis, vérifier régulièrement les connexions
Sécurité	Conforme aux normes de sécurité électrique, ne pas exposer à l'humidité
Informations Générales	Compatible avec les systèmes d'exploitation Windows, macOS et Linux

FOIRE AUX QUESTIONS - SV231DPUA StarTech.com

Comment connecter le StarTech.com SV231DPUA à mon ordinateur?

Pour connecter le StarTech.com SV231DPUA à votre ordinateur, utilisez les câbles DisplayPort pour relier les ports DisplayPort de votre ordinateur aux ports d'entrée du commutateur. Ensuite, reliez les sorties du commutateur à vos moniteurs.

Le commutateur prend-il en charge la résolution 4K?

Oui, le StarTech.com SV231DPUA prend en charge des résolutions allant jusqu'à 4K à 60 Hz, tant que les câbles et les moniteurs utilisés prennent également en charge cette résolution.

Comment changer de source sur le commutateur?

Pour changer de source sur le StarTech.com SV231DPUA, utilisez le bouton de sélection situé sur le boîtier du commutateur ou utilisez la télécommande si elle est fournie avec votre modèle.

Le SV231DPUA fonctionne-t-il avec des systèmes d'exploitation Mac?

Oui, le StarTech.com SV231DPUA est compatible avec les systèmes d'exploitation Mac, ainsi que Windows et Linux, tant que les pilotes nécessaires sont installés.

Que faire si l'image ne s'affiche pas sur mon moniteur?

Vérifiez que tous les câbles sont correctement connectés, que le bon port est sélectionné sur le commutateur et que les moniteurs sont allumés. Si le problème persiste, essayez de redémarrer le commutateur et l'ordinateur.

Le SV231DPUA nécessite-t-il une alimentation externe?

Non, le StarTech.com SV231DPUA est alimenté par le port USB de votre ordinateur, donc aucune alimentation externe n'est nécessaire.

Est-il possible de cascade plusieurs SV231DPUA?

Non, le StarTech.com SV231DPUA ne prend pas en charge la connexion en cascade de plusieurs unités. Chaque commutateur doit être utilisé indépendamment.

Comment réinitialiser le commutateur si j'ai des problèmes?

Pour réinitialiser le StarTech.com SV231DPUA, débranchez tous les câbles, attendez environ 10 secondes, puis reconnectez-les. Cela peut résoudre certains problèmes de connexion.

MODE D'EMPLOI SV231DPUA StarTech.com

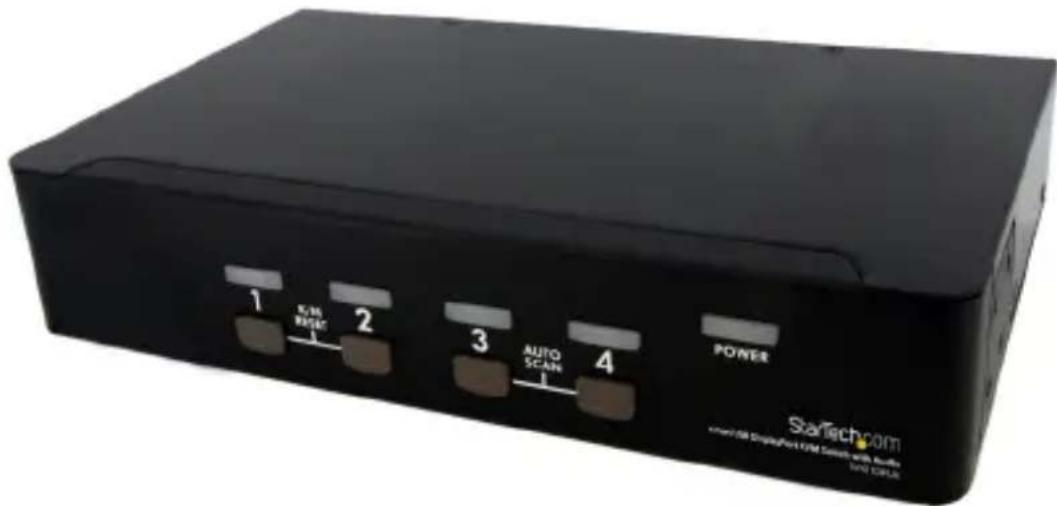

Commutateur KVM DisplayPort USB 2/4 Ports avec Audio

SV231DPUA

SV431DPUA

*Le produit actuel peut varier de la photos

FR: Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuillez visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matières

Introduction ....1

Contenu de l'Emballage .... 1

Configuration Requise....1

Installation ....1

Installation du Matériel....2

Vue Avant SV431DPUA 2

Vue Arrière SV431DPUA....2

Installation du Pilote 4

Fonctionnement ....5

Panneau Avant....5

LED Sélection de Port/Liaison 5

Bouton de sélection de Port 5

Contrôle Des Raccourcis....5

Scan Manuel 7

Temps de Scan 7

Règle Port-USB 8

Commandes de Raccourcis Alternatives 8

Changement des Principaux Raccourcis Clavier....9

Spécifications ....10

Informations sur la Garantie ....11

Introduction

Contenu de l'Emballage

• 1 x Commutateur KVM SV231DPUA ou SV431DPUA
• 1 x Adaptateur Secteur
• 1 x Pied en Caoutchouc
• 1 x Manuel d'Instruction

Configuration Requise

• Ordinateur/carte vidéo compatible DisplayPort
• Système informatique compatible USB
• Clavier USB filaire 104-touches standard
• Souris USB filaire 3 boutons standard

- Dispositif d'affichage compatible DisplayPort (par exemple moniteur, projecteur, TV, etc.)

Installation

REMARQUE : Avant l'installation, veuillez éteindre tous les appareils qui seront connectés à ce système. Assurez-vous que tous les périphériques que vous connecterez sont correctement mis à la terre. Placez les câbles loin des lumières fluorescentes, climatiseurs et appareils qui sont susceptibles de générer du bruit électrique.

Si vous rencontrez des problèmes en utilisant un commutateur KVM USB, les modifications suivantes de configuration du BIOS peuvent être nécessaires pour les utilisateurs PC et ne sont pas nécessaires pour les utilisateurs Mac :

• Réglez 'HALT ON ERROR' sur 'ALL BUT KEYBOARD'.
• Dans 'PNP AND PCI SETUP,' réglez 'PNP OS INSTALLED' sur 'YES' et réglez 'USB IRQ' sur 'ENABLED'.

Installation du Matériel

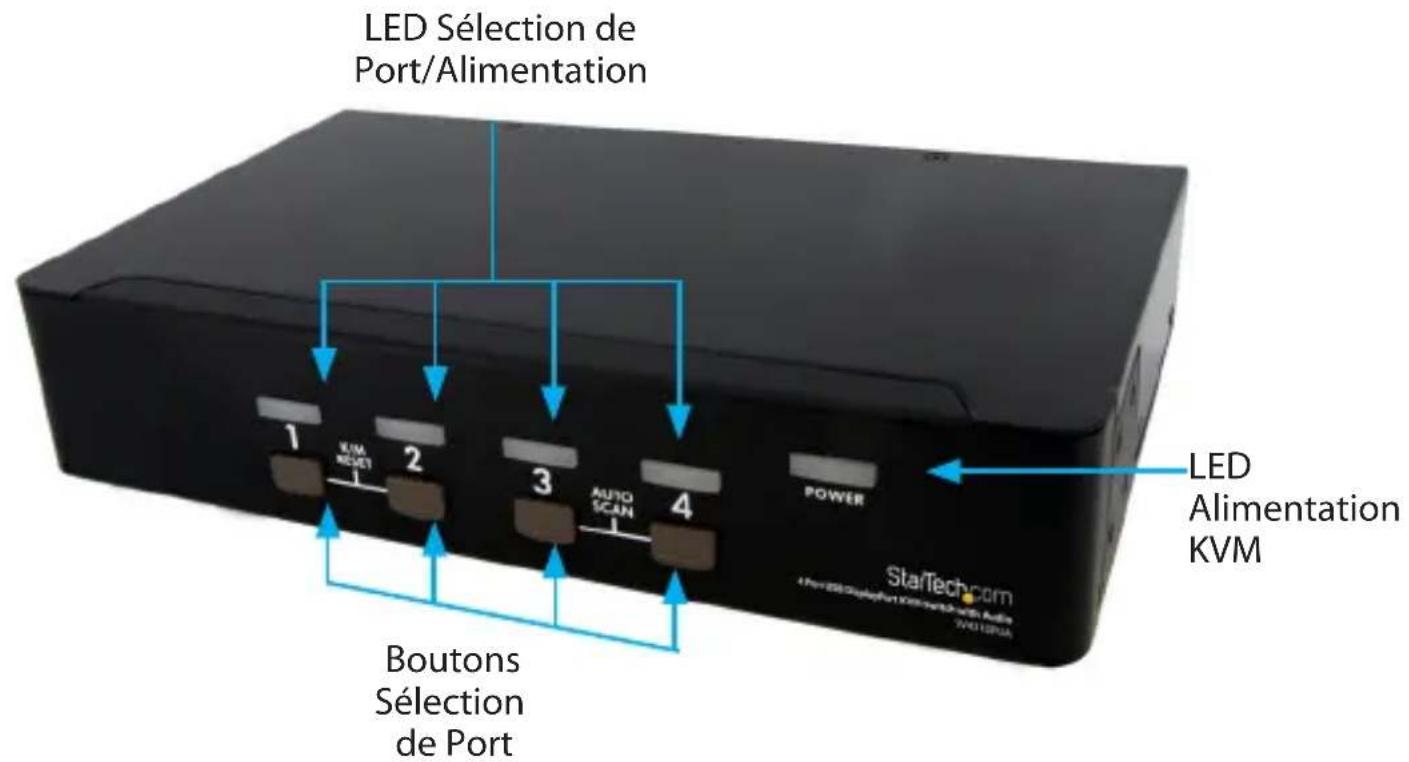

Vue Avant SV431DPUA

LED Sélection de Port/Alimentation 1 KVM RESET 2 3 AUTO SCAN 4 POWER Boutons Sélection de Port LED Alimentation KVM StarTech.com 4 Port-ESD Display/100 MHz/USB Audio 2400 LISA

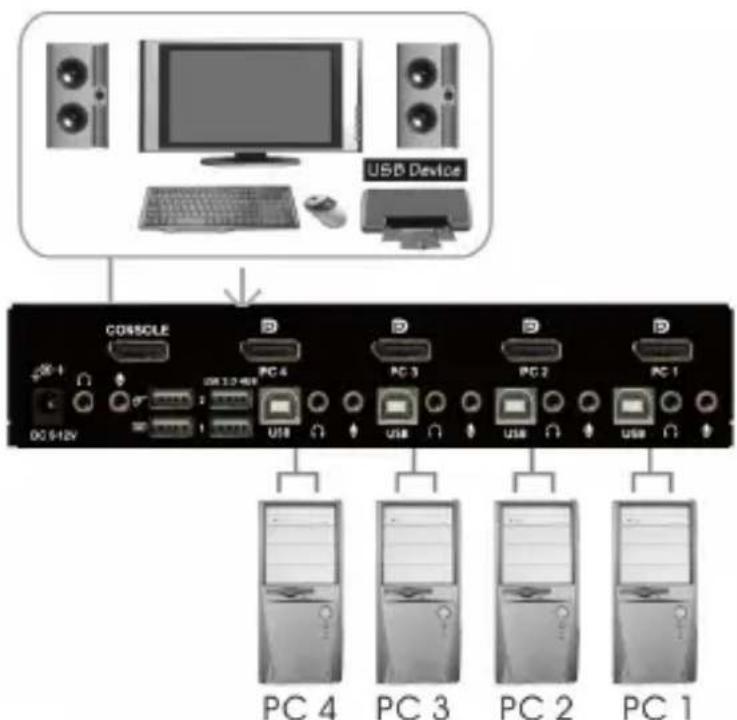

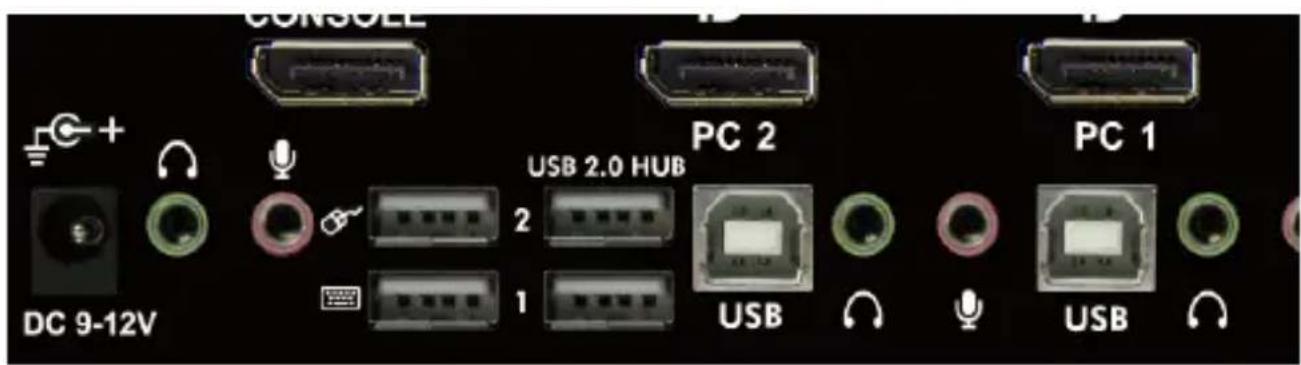

Vue Arrière SV431DPUA

CONSOLE PC 2 PC 1 USB 2.0 HUB DC 9-12V 1 USB USB USB

*Les images d'installation sont seulement des représentations

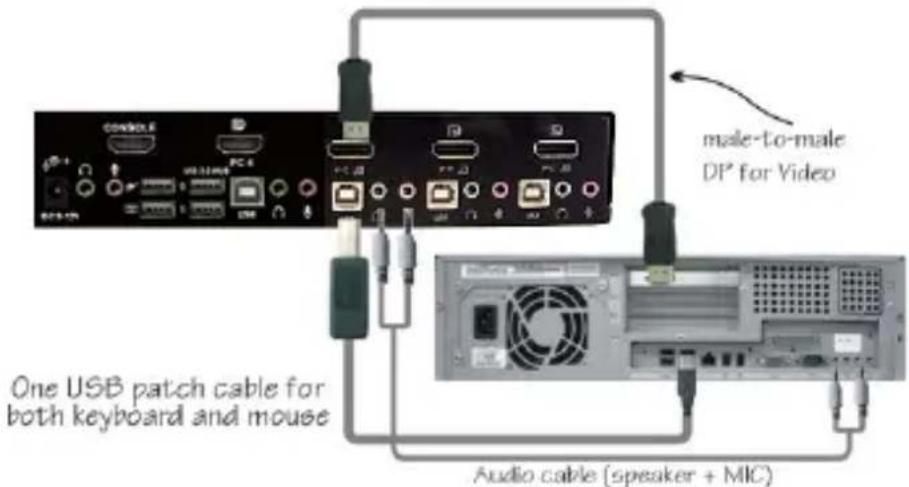

1. Branchez un ou deux moniteur(s) dans le connecteur DisplayPort de la Console; branchez un clavier USB et une souris USB dans les ports USB dédiés clavier et souris sur le commutateur KVM. Si vous utilisez l'audio, connectez également des enceintes dans les prises mini-jack 3,5 mm.

2. Utilisez un/des câble(s) vidéo DisplayPort mâle-mâle pour connecter le(s) connecteur(s) DisplayPort de la carte vidéo de l'ordinateur sur l'un des ports PC du KVM (ex : PC1).

3. Utilisez un Câble USB de type A-B pour connecter le port USB du KVM (Type B, connecteur carré) pour le port PC utilisé à l'étape 2, et le port USB sur l'ordinateur (type A, connecteur plat). Si vous utilisez l'audio, connectez des câbles mini-jack 3.5mm depuis le port PC jusqu'à la carte son.

NOTE: Un câble combo KVM DisplayPort + USB est également disponible et peut être utilisé à la place de câbles distincts individuels, DP4N1USB6.

1. Répétez les étapes 2 et 3 pour chaque port PC sur le commutateur KVM, ou chaque ordinateur que vous souhaitez utiliser sur le KVM.
2. OPTIONNEL : Connectez tout autre périphérique USB que vous souhaitez partager entre les ordinateurs/périphériques connectés aux ports Hub USB supplémentaire sur le côté de la Console.
3. Branchez l'adaptateur d'alimentation externe depuis une prise murale jusqu'au connecteur d'alimentation sur le panneau arrière du commutateur KVM.
4. Mettez sous tension le premier ordinateur/périphérique et attendez qu'il démarre complètement puis testez la fonctionnalité de la souris et du clavier.
5. Une fois que le fonctionnement a été confirmé, passez au prochain port et mettez sous tension cet ordinateur/périphérique et confirmez.
6. Une fois que cela est fait pour tous les ordinateurs/périphériques connectés au commutateur KVM, vous devriez être capable de basculer librement entre les ports.

Installation du Pilote

Aucune installation de pilote n'est nécessaire pour le commutateur KVM, les pilotes clavier et souris USB générique qui sont déjà installés sur n'importe quel système d'exploitation supportent pleinement l'USB.

Fonctionnement

Panneau Avant

LED Sélection de Port/Liaison

La LED s'allume en vert lorsque l'ordinateur connecté est sous tension. Le voyant correspondant s'allume également en rouge lorsque ce port PC est actuellement sélectionné.

Bouton de sélection de Port

2-Port : Appuyer sur le bouton du panneau avant "Sélect" commutera entre les deux ports sur le commutateur KVM.
4-Port : Chaque bouton-poussoir sur la face avant correspond à un port PC. Appuyer sur ce bouton sélectionnera immédiatement le port correspondant.

Scan Auto

Le système scanne automatiquement les ordinateurs sous tension dans l'ordre sur un intervalle de temps fixe (voir Temps de Scan ci-dessous).

4-Port: Pour activer le Scan Auto, appuyez sur les boutons "3" et "4" du panneau avant de façon simultanée. La LED sélection de port clignotera pendant le Scan Auto. Le Scan Auto sélectionnera uniquement des ordinateurs actifs. Pour sortir du mode Scan Auto, appuyez simplement sur l'une des touches du panneau avant.

Temps de Scan

Quatre options sont disponibles aux utilisateurs pour fixer la durée du Temps de Scan, il inclut 3, 8, 15 et 30 secondes.

Note: Le Temps de Scan est fixé à 3 secondes par défaut.

4-Port: Pour modifier le temps de Scan, appuyez sur les boutons "1" et "2" du panneau avant de façon simultanée. L'unité répondra avec 1, 2, 3 ou 4 bip(s) pour un temps de Scan de respectivement 3, 8, 15 ou 30 secondes.

Contrôle Des Raccourcis

Une commande Raccourci est courte séquence clavier pour sélectionner un ordinateur, activer l'analyse de l'ordinateur, etc. Une séquence de raccourci clavier commence avec deux frappes gauche (successivement dans les 0,2 secondes) suivi d'une ou deux autres touches. Un bip aigu sera

généré pour chaque commande de raccourci clavier correcte, sinon, un bip de faible intensité est généré pour des erreurs de séquence et la commande ne sera pas transmise à l'ordinateur sélectionné.

NOTE: Appuyez et Maintenez enfoncée la touche gauche et appuyez deux fois sur , puis relâchez en appuyant une fois sur gauche, ce qui permettra d'activer/désactiver la fonction de raccourci clavier.

Pour sélectionner un ordinateur :

Gauche + Gauche + <1> (Exemple: Sélectionne l'ordinateur au port 1.)

Gauche + Gauche + <2> (Exemple: Sélectionne l'ordinateur au port 2.)

NOTE : Ne pas utiliser le clavier numérique sur le côté droit du clavier.

Scan Auto

Le KVM scanne automatiquement les ordinateurs sous tension dans l'ordre sur un intervalle de temps fixe (voir Temps de Scan ci-dessous).

Note: Le clavier et la souris ne fonctionnent pas pendant le Scan Auto.

Pour commencer le Scan Auto :

$$ \langle \text {CTRL} \rangle \text {Gauche} + \langle \text {CTRL} \rangle \text {Gauche} + \langle \text {F1} \rangle $$

Pour annuler le mode Scan Auto, appuyez deux fois sur la touche gauche. Lorsque la fonction Scan Auto détecte toute activité du clavier, elle suspend la numérisation jusqu'à l'arrêt de l'activité, et recommence dans l'ordre avec l'ordinateur suivant. La longueur de l'intervalle de balayage automatique (scan) est réglable, voir ci-dessous.

Scan Manuel

Le Scan manuel permet aux utilisateurs de basculer manuellement entre les ordinateurs sous tension.

$$ < \text {CTRL} > \text {Gauche} + < \text {CTRL} > \text {Gauche} + < \text {F2} > $$

Pour sélectionner l'ordinateur précédent ou suivant, pressez les touches fléchées ou . Pour annuler le balayage manuel, appuyez sur n'importe quelle autre touche.

Temps de Scan

Quatre options sont disponibles aux utilisateurs pour fixer la durée du Temps de Scan, il inclut 3, 8, 15 et 30 secondes.

Note: Le Temps de Scan est fixé à 3 secondes par défaut.

Pour ajuster le Taux de Scan, réglez la durée du temps de Scan avant de passer à l'ordinateur suivant:

$$ < \text {CTRL} > \text {Gauche} + < \text {CTRL} > \text {Gauche} + < \text {F3} > $$

Le commutateur KVM génère 1 à 4 bips indiquant une durée de scan de respectivement 3, 8, 15 ou 30 secondes.

Blocage Audio

Il y a deux options pour le Blocage Audio : ON ou OFF. Quand il est réglé sur "ON", la sélection audio suit la sélection de l'ordinateur. Quand il est réglé sur "OFF", la sélection audio arrête de suivre la sélection de l'ordinateur. C'est utile si vous voulez écouter un signal audio d'un ordinateur particulier, tout en opérant sur d'autres ordinateurs.

$$ \langle \text { CTRL } \rangle \text { Gauche } + \langle \text { CTRL } \rangle \text { Gauche } + \langle \text { F5 } \rangle $$

Le commutateur KVM bip une ou deux fois correspondant respectivement à ON et OFF.

Pour changer le port d'ordinateur sur lequel l'audio reste pour le port sélectionné, faites la commande raccourci suivante :

$$ \langle \text { CTRL } \rangle \text { Gauche } + \langle \text { CTRL } \rangle \text { Gauche } + \langle \text { A } \rangle $$

Règle Port-USB

Il y a deux paramètres pour la Règle Port-USB : ON ou OFF. Quand il est réglé sur "ON", les ports Hub USB suivent la sélection de l'ordinateur. Quand il est réglé sur "OFF", les ports Hub USB restent sur le port PC sélectionné.

USB 1: Faites la commande de raccourci ci-dessous pour activer/désactiver la règle port USB sur les ports Hub USB (2-port seulement) ou sur le port 1 Hub USB (4-port seulement) :

$$ \langle \text { CTRL } \rangle \text { Gauche } + \langle \text { CTRL } \rangle \text { Gauche } + \langle \text { F7 } \rangle $$

USB 2: Faites la commande de raccourci ci-dessous pour activer/désactiver la règle port USB sur le port 2 Hub USB (4-port seulement) :

$$ \langle \text { CTRL } \rangle \text { Gauche } + \langle \text { CTRL } \rangle \text { Gauche } + \langle \text { F8 } \rangle $$

Pour changer le port PC afin que le hub USB reste sur le port PC sélectionné, appuyez sur la touche de raccourci suivante :

$$ < \text { CTRL } > \text { Gauche } + < \text { CTRL } > \text { Gauche } + < \text { U } > $$

NOTE: Veuillez vous assurer que l'installation du périphérique USB a été complétée avant de passer à l'ordinateur suivant

Commandes de Raccourcis Alternatives

En plus des touches Raccourcis Gauche + Gauche, il y a deux séquences de raccourci alternatives disponibles.

1. Pour les opérations suivantes, les utilisateurs peuvent appuyer deux fois sur au lieu d'appuyer deux fois sur gauche.

Pour sélectionner un ordinateur:

+ + <1> (Exemple: Sélectionne l'ordinateur au port 1.)

+ + <2> (Exemple: Sélectionne l'ordinateur au port 2.)

NOTE: Ne pas utiliser le clavier numérique à la droite du clavier.

1. Pour les claviers qui n'ont pas ou ne prennent pas en charge de touche , veuillez appuyer et maintenir enfoncé gauche et appuyez deux fois sur au lieu d'appuyer deux fois sur gauche.

Pour sélectionner un ordinateur :

Maintenez <SHIFT> Gauche + Appuyez sur <NumLock> + Appuyez sur <NumLock> puis Relâchez <SHIFT> + Appuyez sur <1> (Exemple: Sélectionne l'ordinateur au port 1.)

Maintenez <SHIFT> Gauche + Appuyez sur <NumLock> + Appuyez sur <NumLock> puis Relâchez <SHIFT> + Appuyez sur <2> (Exemple: Sélectionne l'ordinateur au port 2.)

NOTE: Ne pas utiliser le clavier numérique à la droite du clavier.

Changement des Principaux Raccourcis Clavier

La séquence par défaut de raccourcis clavier s'exécute en appuyant deux fois de suite sur gauche (par exemple : gauche + gauche). Ceci peut être changé pour la touche droite, afin d'éviter toute activation accidentelle due à l'utilisation de la touche gauche pour des fonctions telles que Copier/Coller.

Pour passer la séquence principale de raccourcis sur droit :

<CTRL> gauche + <CTRL> gauche + maintenir <ALT> + appuyez sur <CTRL> droit

Toutes les commandes raccourci qui nécessitaient auparavant d'appuyer sur gauche fonctionneront désormais avec droit.

Pour repasser la séquence principale de raccourcis sur gauche :

<CTRL> droit + <CTRL> droit + maintenir <ALT> + appuyez sur <CTRL> gauche

Spécifications

SV231DPUA SV431DPUA
Nombre de Ports 2 4
Connecteurs Ordinateur (par port)	1 x DisplayPort1 x USB type B2 x 3.5mm mini-jack
Connecteurs Console	1 x DisplayPort4 x USB type A2 x 3.5mm mini-jack
LED	2 x Sélection Port/Alimentation	1 x Alimentation4 x Sélection Port/Alimentation
Résolution Vidéo Maximum	2560x1600@60Hz(Des résolutions plus élevées peuvent être supportées à des taux de rafraîchissement plus faible)
Modes de Commutation Bouton Panneau Avant, Commandes de Raccourci
Montable sur Rack Non Oui (kit optionnel)
Mode en Cascade Non
Affichage Embarqué (On Screen)	Non
Prise en charge DDC2B Oui
Audio Oui
Matériau Boitier Métal
Adaptateur Secteur 9-12VDC, 1.5A
Température de Fonctionnement	0°C ~ 40°C
Température de Stockage -20°C ~ 60°C
Humidité	0 ~ 80% HR
Dimensions (LxPxH)	160.0mm x 44.0mm x 100.0mm	220.7mm x 44.0mm x 130.6mm
Poids	1050g	1100g

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads

Informations sur la Garantie

Ce produit est couvert par une garantie de 3 ans.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.
