MODE D'EMPLOI P5000 Pro OUKITEL

Générateur extérieur

Manuel

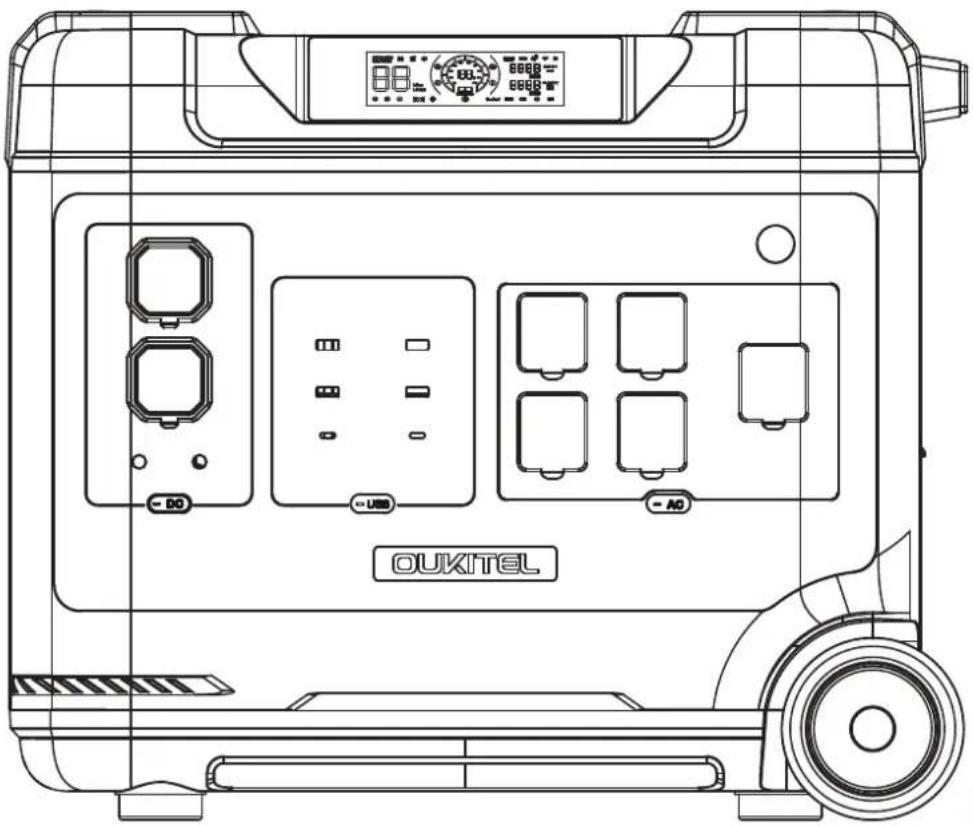

CENTRALE ÉLECTRIQUE PORTABLE

88 8800 8800 - D0 - USB - A0 OUKITEL

Nous vous remercions sincèrement d'avoir acheté le générateur d'énergie portable P5000 Pro. Veillez à lire attentivement ce manuel avant d'utiliser le produit afin de vous assurer que vous l'utilisez correctement. Ce manuel est nécessaire pour le remboursement du produit. Par conséquent, il est conseillé de le conserver, ainsi que la facture et les autres certificats d'achat. Pour garantir la sécurité de ce produit pendant le transport, il n'est chargé qu'à 30% environ lorsqu'il est emballé. Vous devez donc le charger immédiatement après l'avoir ouvert et avant de l'utiliser.

Veuillez éviter d'utiliser des rallonges ou des prises de câble, car ce produit peut être chargé directement sur des prises murales, etc. Lorsque vous utilisez deux prises ou plus pour le chargement, évitez d'utiliser d'autres produits sur la même prise.

Contenu

Avis de non-responsabilité 1

Liste des pièces détachées 2

Spécifications 3

Description du produit 3

Introduction à l'interface d'affichage 7

Mode UPS 8

Solution de connexion du panneau solaire 9

Chargement embarquée 10

Paramètres du produit 11

Spécifications de la batterie 11

FAQ 12

Maintenance 14

Avis de non-responsabilité

Avant d'utiliser le produit, veuillez lire attentivement le manuel d'utilisation afin de vous assurer que vous le comprenez parfaitement. Après l'avoir lu, veuillez conserver le manuel d'utilisation dans un endroit sûr pour une consultation ultérieure. Si vous utilisez ce produit de manière incorrecte, vous risquez de vous blesser gravement ou de blesser d'autres personnes, ainsi que d'endommager le produit et de causer des dommages matériels.

Une fois que vous utilisez ce produit, vous pouvez être considéré comme ayant compris, reconnu et accepté tous les termes de ce manuel. Les utilisateurs assument la responsabilité de leurs propres actions et de toutes les conséquences qui peuvent en découler.

Notre société n'assume aucune responsabilité pour toute perte causée par le fait que les utilisateurs n'utilisent pas le produit conformément au guide de l'utilisateur. Afin de se conformer aux lois et règlements, la société a l'interprétation finale de ce document et de tous les documents connexes de ce produit.

Liste des pièces détachées

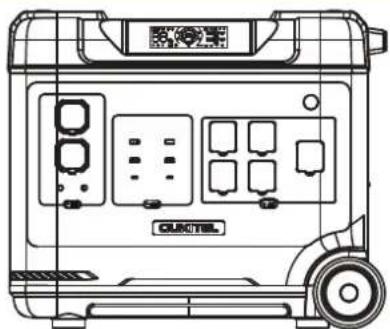

Générateur électrique portable de stockage d'énergie

Câble d'alimentation AC

Outdoor Generator RIP-10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Guide d'utilisation

Câble XT60-MC4

Câble du chargeur de voiture XT60

Précautions à prendre pour l'utilisation

1. Veuillez éviter les températures élevées et l'humidité. Veuillez éviter d'utiliser le produit en plein soleil ou près d'un feu.
2. Veillez à ne pas démonter ou modifier le produit, car cela pourrait entraîner un dysfonctionnement ou même un incendie.
3. Veuillez mettre le produit au rebut ou le recycler conformément aux méthodes stipulées par les lois locales.
4. Veillez à ne pas laisser tomber le produit d'un endroit élevé ou à ne pas l'exposer à toute forme de choc violent.
5. Veuillez stocker ou utiliser le produit hors de portée des enfants.
6. Veuillez utiliser les produits d'origine de la société pour les accessoires. Les clients qui utilisent des produits non authentiques et qui en subissent les conséquences négatives ne peuvent pas bénéficier de la maintenance gratuite.
7. Lors de l'utilisation de ce produit, veuillez ne pas interférer avec le refroidissement du produit, veuillez vider l'espace de ventilation de plus de 30CM de l'orifice d'aspiration et d'échappement latéral.
8. Lorsque le produit n'est pas utilisé, veuillez mettre le produit hors tension et débrancher le cordon d'alimentation. Évitez de stocker le produit dans un endroit où la température et l'humidité sont élevées et où il est exposé directement aux rayons du soleil.
9. Si vous devez stocker le produit pendant une longue période, assurez-vous d'épuiser la charge une

fois tous les 3 mois, puis de le recharger à environ 50%.

1. Si vous doutez que le corps du produit, la ligne auxiliaire et l'équipement de connexion sont défectueux, ne continuez pas à utiliser le produit. Contactez plutôt le personnel du service après-vente pour résoudre le problème à temps.
2. Veuillez ne pas stocker le produit pendant une longue période dans une voiture, un entrepôt ou tout autre endroit où la température peut être extrêmement élevée ou basse, afin d'éviter que la durée de vie de la batterie ne diminue et que d'autres problèmes ne surviennent.

Spécifications

Capacity	Cycle life	Weight	Size	RV(Aviation Port)
LiFePo451.2V	≥slant 3500	53KG	L550*W299*H487mm	24V/10A
USB-A*2	USB-A*2	TYPE-C*2	Output*2	Cigar Lighter*1
5V/2.4A	QC3.0-18W	PD-100W	12V/3A	12V/10A
AC			AC Input	[cwss]PV/DC Input
3300W(JP)AC100V50/60HZ	3600W(USA)AC120V50/60HZ	4000W(EU)AC220V-240V50/60HZ	100-120V/1800W(JP&USA)200-240V/3200W(EU)	12-120V/15A(MAX)1000W (MAX)

Description du produit

Ce produit est un générateur d'énergie portable, adapté à l'alimentation de secours à domicile, aux voyages hors du domicile et aux catastrophes naturelles nécessitant une alimentation électrique. En outre, il peut également être utilisé pour le travail en extérieur, entre autres applications.

Ce produit est doté d'une batterie intégrée au lithium-phosphate de fer, qui prend en charge la charge rapide AC, la charge des véhicules et la charge des panneaux solaires photovoltaïques. (Ce produit dispose d'une fonction UPS, et en cas de panne de l'alimentation électrique, il peut être mis en marche dans les 10ms pour que ce produit alimente les équipements électriques).

La sortie AC de ce produit est une forme d'onde sinusoidale pure, et peut être convertie manuellement de 50HZ à 60HZ pour fournir une meilleure protection aux appareils électriques.

Ce produit est livré avec une barre de chariot télescopique, ce qui vous permet de le transporter facilement.

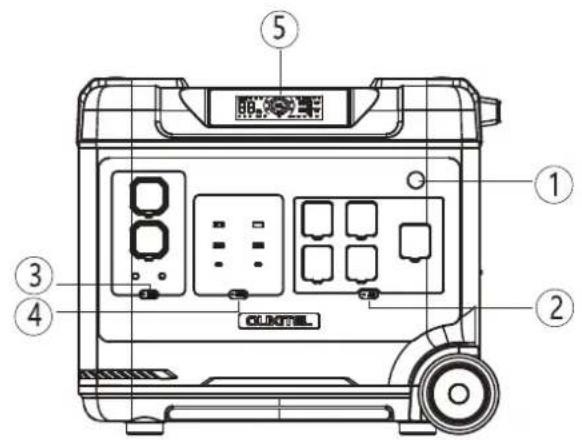

⑤ ① ② ③ ④ QUINTIL

① Interrupteur d'alimentation
②Interrupteur AC
③Interrupteur DC
④Interrupteur USB
⑤Écran LCD

⑥ Entrée/sortie d'air
⑦Port d'entrée PV/DC
⑧Interrupteur de charge rapide/lent AC
⑨Port d'entrée AC
⑩Protection contre les surcharges
⑪ Bouton d'extension/rétraction du chariot

①Interrupteur d'alimentation

Mode d'emploi : Appuyez et maintenez le bouton d'alimentation pendant 3S pour redémarrer le système, allumer l'écran LCD, et appuyez et maintenez-le à nouveau pendant 3S pour éteindre le système d'alimentation.

②Interrupteur AC

Interrupteur AC (port de sortie AC *5, la charge électrique totale doit être inférieure à 3300W(JP), 3600W(USA),4000W(EU))

Remarque:

1. Les normes de tension et de fréquence de sortie AC varient selon les pays. Veuillez vérifier la tension et la fréquence du courant alternatif de l'équipement avant de l'utiliser.
2. Appuyez longuement sur le bouton AC + le bouton MARCHE pendant 3 secondes pour effectuer le changement de fréquence
3. En appuyant sur le bouton AC 10 fois de suite, la tension de sortie AC peut être commutée en 100/110/120V (JP OR USA), 220V/230V(EU).

③Interrupteur DC

Utilisation : Appuyez brièvement sur le bouton DC pour ouvrir le port de sortie DC à l'état de marche, et appuyez à nouveau brièvement pour le fermer.

Sortie*2	Allume-cigares*1	RV(Port d'aviation)

④Interrupteur USB

Utilisation : Appuyez brièvement sur le bouton USB pour ouvrir le port de sortie USB à l'état de marche, et appuyez à nouveau brièvement pour le fermer.

USB-A *2	USB-A *2	TYPE-C*2
5V/2.4A	QC3.0-18W	PD-100W

⑤Interrupteur LCD

Affichage de l'état d'alimentation et d'utilisation du produit.

⑥Entrée/sortie d'air de refroidissement

Le ventilateur de refroidissement fonctionne automatiquement lorsque le produit atteint une certaine température pendant l'utilisation. Veuillez éviter de bloquer l'entrée/sortie d'air de refroidissement et ne placez aucun objet à moins de 30 cm de l'entrée/sortie d'air de refroidissement pendant l'utilisation du produit.

⑦Port d'entrée PV/DC

Le produit peut être chargé en connectant le panneau solaire avec le câble de charge standard du port PV/DC.

1. L'entrée du panneau solaire peut atteindre 1000W, avec une tension maximale de 120V.
2. Si le port d'entrée PV/DC est chargé avec une tension supérieure à 120V, le produit sera endommagé.

Une panne qui n'est pas couverte par la garantie.

⑧Interrupteur de charge rapide/lente AC

Basculez cet interrupteur sur la vitesse correspondante, après quoi vous réaliserez si le port AC est en mode de charge rapide ou lente.

Lorsque vous utilisez le dispositif de charge rapide AC, vous devez vous assurer que la tension de sortie du dispositif d'alimentation est de 100-120V (JP OR USA), 200-240V(EU).

Lorsque la tension de sortie de l'équipement de charge est de 100-120V, la puissance de charge maximale est de 1800W (JP OR USA), 200-240V, la puissance de charge maximale est de 3200W (EU).

⑨Port de chargement AC

Après avoir connecté l'alimentation électrique au port de chargement AC à l'aide du câble de chargement AC standard, vous pouvez charger ce produit.

Veuillez-vous assurer que la tension et la fréquence du courant alternatif de l'appareil correspondent à celles de l'alimentation électrique avant d'utiliser le port AC pour la charge.

⑩ Bouton de protection contre les surcharges

En cas de tension d'alimentation instable due à la foudre ou à d'autres raisons, ou en cas de tension d'entrée élevée au niveau de la borne AC, la fonction de protection contre les surcharges (disjoncteur de sécurité) sera activée pour protéger ce produit et déconnecter le port d'entrée AC des appareils externes.

Veuillez rétablir la fonction d'entrée AC de ce produit dans l'ordre suivant.

1. Éteignez le bouton d'alimentation et débranchez tous les ports.
2. Après avoir confirmé qu'il n'y a pas d'anomalie dans chaque partie, allumez le bouton d'alimentation.
3. Appuyez sur le bouton de protection contre les surcharges et allumez le câble AC pour relancer l'entrée AC.

⑪ Bouton d'extension/rétraction de la tige de traction

En appuyant sur ce bouton, vous activez la fonction d'extension/de rétraction de la barre de traction.

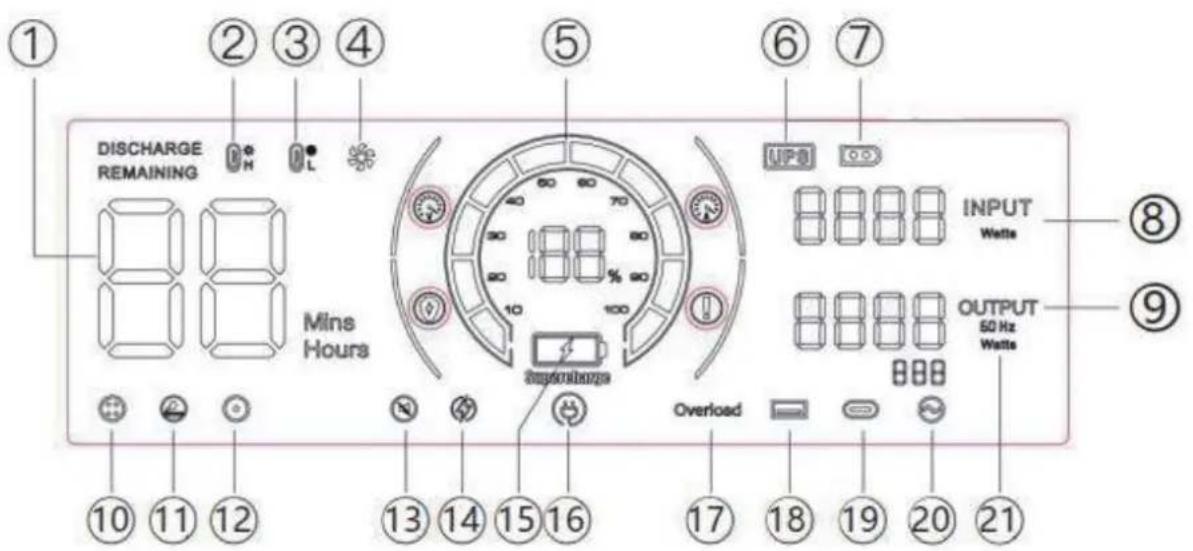

Introduction à l'interface d'affichage

1. Temps d'utilisation/temps de charge
2. État du ventilateur
3. Mode de charge PV
4. Sortie de la prise d'antenne (24V)
5. Mode silencieux
6. Mode de charge lente

7. Sortie PD

8. Protection contre les hautes températures

9. État de l'alimentation
10. Puissance d'entrée totale
11. Sortie allume-cigare (12V)
12. Mode de puissance constante
13. Protection contre la surcharge

14. Sortie AC

15. Protection contre les basses températures

16. Mode UPS
17. Puissance de sortie totale
18. Sortie DC (12V)
19. Mode de charge rapide
20. Sortie USB
21. Commutation de fréquence

Remarque sur l'affichage à l'écran

Lorsque cette icône est allumée, veuillez-vous assurer que l'entrée d'air des deux côtés du produit n'est pas bloquée.

Lorsque l'icône de l'indicateur clignote, cela signifie que la température interne de la machine est trop élevée ou trop basse. L'appareil déclenche alors le programme de protection intelligente, ce qui oblige la machine à cesser de fonctionner normalement. (Attendez que la machine revienne à une température normale, puis vous pourrez recommencer à travailler).

Lorsque l'icône de l'indicateur clignote, cela signifie que l'entrée de l'utilitaire est anormale, veuillez vérifier la connexion de l'extrémité de charge.

Lorsque cette icône clignote, cela signifie que la sortie du port correspondant est anormale, veuillez vérifier la situation de la charge.

Appuyez sur le bouton USB et maintenez-le enfoncé pendant 2 secondes pour passer en mode silencieux.

Double-cliquez sur le bouton AC pour passer en mode d'alimentation constante.

Mode UPS

Le produit dispose d'un mode de dérivation qui peut compléter la sortie directement à partir de l'alimentation AC sans avoir besoin de passer par la batterie.

En mode UPS, lorsque l'entrée AC de la ville est soudainement interrompue, le produit peut automatiquement passer à l'alimentation par batterie dans les 10ms, garantissant le fonctionnement normal de l'équipement AC.

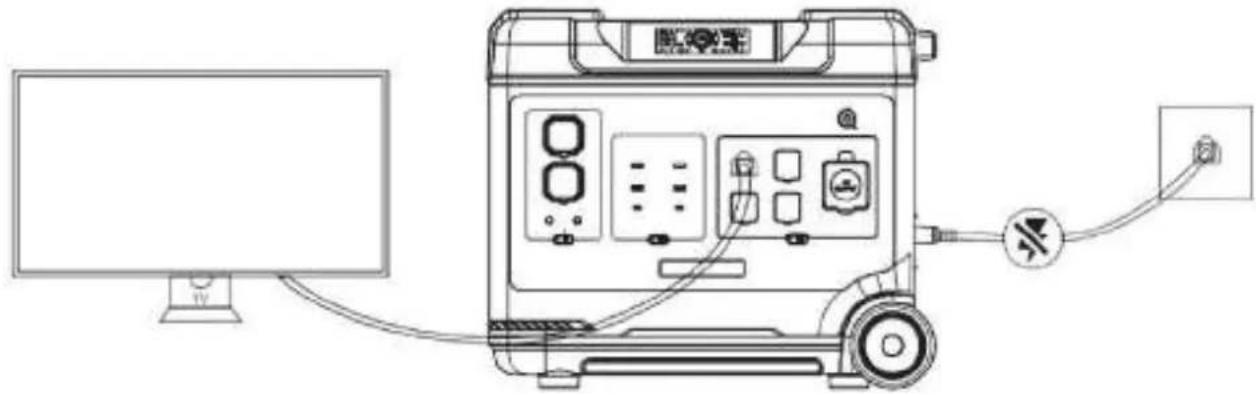

Schéma de connexion de l'UPS

Comme le montre la figure ci-dessous, le produit est connecté entre la prise de courant et les appareils électriques, et l'alimentation du produit est activée.

Dès que vous allumez l'appareil électrique, il utilise directement le courant alternatif du réseau.

Si l'alimentation du réseau est coupée alors qu'il est dans cet état, il bascule automatiquement sur l'alimentation de la batterie interne du produit.

※Avec la norme américaine, la norme japonaise En mode UPS, si la puissance de sortie AC maximale est inférieure à 1400W et que la sortie AC dépasse 1400W, l'icône UPS clignotera, indiquant une surcharge et tandis que l'icône AC s'éteindra, la sortie sera interrompue.

※Avec la norme chinoise, la norme britannique, la norme européenne, la norme coréenne En mode UPS, le courant maximal de sortie CA est de 15 A, et lorsque la sortie CA dépasse 15 A, l'icône UPS clignoteIndique une surcharge tandis que l'icône CA désactive l'interruption de sortie.

Solution de connexion des panneaux solaires

Ce produit peut à la fois être connecté à un panneau solaire et être chargé par celui-ci.

Avec une puissance de panneau solaire de 1000W, et au moins 5,2 heures, une charge complète peut être réalisée. (Chargement du panneau solaire maximum 1000W, tension d'entrée maximum 120V)

*La puissance de charge du panneau solaire, avec des facteurs tels que le temps, le climat et d'autres conditions affectant la décision.

*Une tension de panneau solaire supérieure à 120V endommagera l'appareil et pourra être hors garantie.

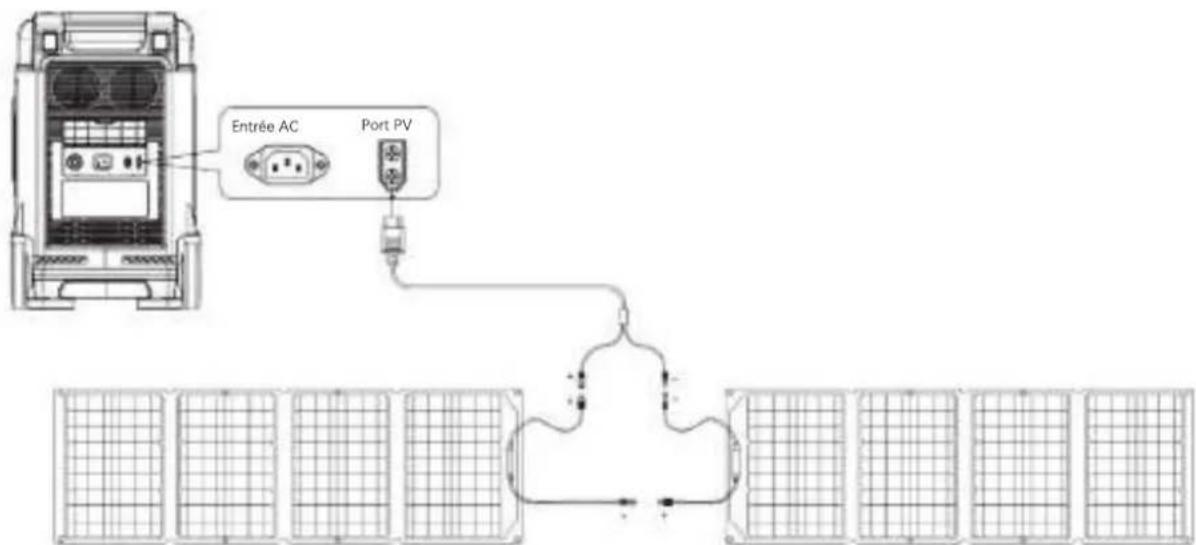

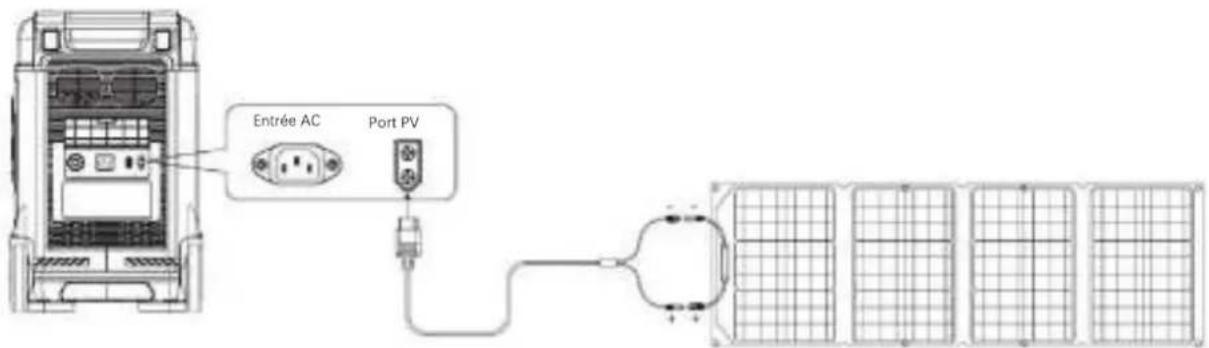

Schéma de connexion des panneaux solaires

-Chargement solaire

Option 1

Entrée AC Port PV

Panneau solaire (accessoire non compris)

Option 2

Entrée AC Port PV

Panneau solaire A
Panneau solaire (accessoire non compris)
Panneau solaire B

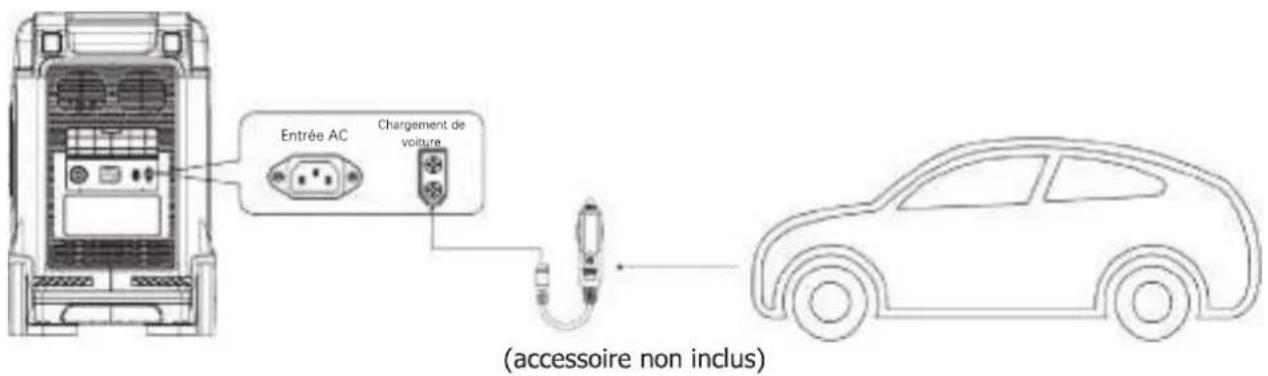

Chargement embarquée

Ce produit peut être chargé par l'allume-cigare (accessoire : ci-après dénommé ACC) de la voiture en utilisant le câble de charge ACC pour la charge mobile.

Mettez le produit sous tension, connectez le câble de charge ACC à l'allume-cigare de la voiture et au connecteur Anderson sur le côté du produit, allumez le moteur de la voiture, et la LED du produit indiquera la puissance d'entrée. La LED de ce produit indiquera la puissance d'entrée.

*La charge embarquée doit être effectuée lorsque le moteur de la voiture est démarré. Si le moteur ne démarre pas, la batterie de la voiture risque de se vider.
*La charge embarquée est généralement de faible puissance (90-240 W) et le temps de charge est long (12 V/8 A ou 24 V/10 A). Si une charge rapide est nécessaire, il est conseillé d'utiliser le réseau électrique.

Entrée AC Chargement de voiture (accessoire non inclus)

Paramètres du produit

Nom du produit	Générateur portable de stockage d'énergie P5000 Pro
Taille du produit	L550*W299*H487mm
Poids du produit	53KG
Capacité de la batterie	5120Wh
Charge AC	100-120V/15A,MAX1800W(JP OR USA) 200-240V/15A,MAX3200W(EU)
Entrée PV	12-120V/15A, 1000Wmax
Sortie AC	100V/3300W(JP), 120V/3600W(USA), 220-240V/4000W(EU)50/60HZ pure sine wave
USBQC3.0	(5-12V18W) x2
USB	(5V2.4A) x2
Type-C	5-20V/5.0A, 100W max avec protocole PD3.0
DC 5521	12V/3A x 2
Prise aviation à quatre volets	24V/10A
Sortie du chargeur de voiture	12V/10A
Température de charge	0~40°C
Température de fonctionnement	-10~40°C
Humidité ambiante	<90%RH
Cycle de charge	>3500

Spécifications de la batterie

Type	Phosphate de fer-lithium
Tension nominale d'une seule batterie	3.2V
Capacité nominale d'une seule batterie	100Ah
Tension nominale du groupe de batteries	51.2V
Poids d'une seule cellule	2KG
Capacité nominale du groupe de batteries	5120Wh

FAQ

1. La puissance de l'appareil est dans la plage de puissance de sortie nominale du produit mais il ne peut pas être utilisé ?

La puissance du produit est faible et doit être rechargée.

Lorsque certains appareils électriques sont mis en marche, la puissance de crête est supérieure à la puissance du produit, ou la puissance nominale de l'appareil électrique est supérieure à la puissance du produit ;

1. Pourquoi y a-t-il un bruit lors de l'utilisation ?

Le bruit provient du ventilateur ou du relais lorsque vous démarrez ou utilisez le produit.

1. Est-il normal que le câble de chargement chauffe pendant l'utilisation ?

Oui, c'est normal. Le câble est conforme aux normes de sécurité nationales et a appliqué les certificats.

1. Quel type de batterie utilise-t-on dans ce produit ?

Le type de batterie est le phosphate de fer lithium.

1. Quels appareils le produit peut-il prendre en charge via la sortie AC ?

La puissance nominale de sortie CA est de 3300W (JP), 3600W (USA), 4000W (UE). Le produit de charge correspondant doit être inférieur à la puissance de sortie nominale du produit.

1. Comment connaître le temps d'utilisation restant ?

Veuillez vérifier les données sur l'écran, il indiquera le temps d'utilisation restant lorsque vous l'allumerez.

1. Comment confirmer que le produit se recharge ?

Lorsque le produit est en cours de chargement, l'écran du produit affiche la puissance d'entrée et l'indicateur de pourcentage de puissance clignotera.

1. Comment nettoyer le produit ?

Veuillez utiliser un chiffon ou un tissu sec, doux et propre pour essuyer le produit.

1. Comment ranger le produit ?

Veuillez éteindre le produit et le placer dans un environnement sec. Ne placez pas ce produit près de l'eau.

Pour un stockage à long terme, nous vous recommandons d'utiliser le produit tous les trois mois (épuisez d'abord la puissance restante et rechargez-la au pourcentage que vous souhaitez, par exemple 50 %).

1. Peut-on emmener ce produit en avion ?

NON, vous ne pouvez pas.

1. La capacité de sortie réelle du produit est-elle la même que la capacité cible indiquée dans le manuel d'utilisation ?

La capacité indiquée dans le manuel d'utilisation est la capacité nominale de la batterie de ce produit. Ce produit ayant une certaine perte d'efficacité pendant le processus de chargement et de déchargement, la capacité de sortie réelle du produit est inférieure à la capacité spécifiée dans le manuel d'utilisation.

1. Quelle est la puissance de sortie maximale d'une seule interface CA ?

Chaque interface du produit a un courant de sortie maximal marqué, et la puissance de sortie maximale de l'interface peut être calculée en fonction de la tension de sortie locale et du courant maximum. La puissance de charge ne peut pas être supérieure à la puissance de sortie maximale qu'une seule interface peut supporter. Ne pas le faire entraînera des dommages au produit.

Maintenance

1. Il est recommandé d'utiliser ou de stocker ce produit dans un environnement de 20°C à 30°C, loin de l'eau, de la chaleur et d'autres objets métalliques.
2. Pour des raisons de sécurité, veuillez ne pas stocker ce produit dans un environnement supérieur à 45°C ou inférieur à -10°C pendant une longue période.
3. S'il n'est pas utilisé pendant une longue période, veuillez le charger à 60 % avant de le ranger. Si la batterie reste inutilisée pendant une longue période alors qu'elle est très insuffisante, elle subira des dommages irréversibles et sa durée de vie sera réduite.

Externer Generator

Handbuchd'utilisation

TRAGBARES KRAFTWERK

OUKITEL
