Caractéristique	Détails
Type de produit	Haut-parleur actif
Puissance de sortie	5 W
Réponse en fréquence	60 Hz - 20 kHz
Connectivité	Bluetooth, entrée RCA, entrée jack 3,5 mm
Dimensions	245 x 150 x 150 mm
Poids	2,5 kg
Utilisation recommandée	Écoute musicale, utilisation en studio, événements en intérieur
Maintenance	Nettoyage régulier de la grille et des connexions, vérification des câbles
Sécurité	Éviter l'exposition à l'humidité, ne pas dépasser la puissance maximale recommandée
Informations générales	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - ARES5A Audac

Comment connecter mon haut-parleur Audac ARES5A à un appareil Bluetooth ?

Pour connecter votre haut-parleur Audac ARES5A à un appareil Bluetooth, activez le Bluetooth sur votre appareil, puis allumez le haut-parleur. Appuyez sur le bouton Bluetooth sur le haut-parleur pour le mettre en mode de couplage. Recherchez 'ARES5A' dans la liste des appareils disponibles sur votre appareil et sélectionnez-le pour établir la connexion.

Quel est l'autonomie de la batterie du haut-parleur Audac ARES5A ?

L'autonomie de la batterie du haut-parleur Audac ARES5A est d'environ 8 heures à volume moyen, mais cela peut varier en fonction des paramètres d'utilisation et du volume.

Comment régler le volume sur le haut-parleur Audac ARES5A ?

Vous pouvez régler le volume du haut-parleur Audac ARES5A en utilisant les boutons de volume situés sur le haut-parleur. Vous pouvez également ajuster le volume directement à partir de l'appareil connecté.

Que faire si le haut-parleur Audac ARES5A ne s'allume pas ?

Si votre haut-parleur Audac ARES5A ne s'allume pas, vérifiez d'abord si la batterie est chargée. Connectez-le à une source d'alimentation pour le charger pendant au moins 30 minutes, puis essayez de l'allumer à nouveau.

Comment réinitialiser mon haut-parleur Audac ARES5A ?

Pour réinitialiser votre haut-parleur Audac ARES5A, maintenez enfoncé le bouton d'alimentation et le bouton Bluetooth pendant environ 10 secondes jusqu'à ce que le voyant clignote. Cela réinitialisera le haut-parleur aux paramètres d'usine.

Le son de mon haut-parleur Audac ARES5A est distordu, que faire ?

Si vous entendez une distorsion dans le son de votre haut-parleur Audac ARES5A, essayez de réduire le volume à un niveau plus bas. Assurez-vous également que le haut-parleur n'est pas obstrué par des objets et qu'il est placé sur une surface stable.

Puis-je utiliser le haut-parleur Audac ARES5A à l'extérieur ?

Oui, le haut-parleur Audac ARES5A est conçu pour une utilisation intérieure et extérieure, mais veillez à le protéger de l'eau et des conditions météorologiques extrêmes.

Quels types de connexions sont disponibles sur le haut-parleur Audac ARES5A ?

Le haut-parleur Audac ARES5A dispose de plusieurs options de connexion, y compris Bluetooth, AUX, et USB. Vérifiez le manuel pour des instructions détaillées sur chaque type de connexion.

MODE D'EMPLOI ARES5A Audac

Ce manuel a été rédigé avec beaucoup de soin et est aussi complet que possible à la date de publication. Cependant, des mises à jour des spécifications, des fonctionnalités ou du logiciel peuvent avoir eu lieu depuis la publication. Pour obtenir la dernière version du manuel et du logiciel, veuillez consulter le site Web d’Audac. @ www.audac.eu.ARES5A - Manuel d’utilisation 03 Table des matières Introduction 05 Système de haut-parleurs actifs ... 05 Précautions 06

Connexions et connecteurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08

Vue d’ensemble ARES5A : arrière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09 Vue d’ensemble ARES5 : passif . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 010

Placement et montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 011 Spécifications techniques 013 Remarques 014 Remarques 015ARES5A - Manuel d’utilisation04ARES5A - Manuel d’utilisation 05 Introduction Système de haut-parleurs actifs L’ARES5A est un système de haut-parleurs actifs à 2 voies composé d’une unité active et d’une unité passive à relier l’une à l’autre. Il offre une solution simple et flexible pour une grande variété d’applications, produisant un son clair et puissant. L’amplificateur intégré peut délivrer une puissance de 2 x 40 Watts et comprend une entrée ligne stéréo qui est implémentée de manière symétrique et asymétrique, permettant une connexion pratique à tout type de source audio. Les sources audio asymétriques sont connectées par un connecteur jack de 3,5 mm, tandis que les sources symétriques peuvent être connectées à la connexion d’entrée du bornier, ce qui permet de longs parcours de signaux sans interférence. Un potentiomètre de volume permet à l’utilisateur de régler le niveau d’intensité sonore tandis que le contrôle de tonalité à deux bandes permet d’égaliser les aigus et les basses. Le mode veille automatique réduit la consommation d’énergie lorsqu’aucun signal d’entrée n’est détecté. L’enceinte active comprend un module amplificateur stéréo, qui délivre également le signal d’entrée à l’unité passive. Un système de support spécialement conçu permet d’installer les enceintes près du mur, tandis que la structure encastrée du support garantit un aspect esthétique optimal du système. Une connexion d’entrée à distance implémentée par le biais d’un connecteur RJ45 permet de connecter des panneaux muraux et d’étendre le système grâce à des modules d’entrée à distance. Plusieurs d’unités d’entrée à distance optionnelles avec différentes possibilités d’entrée sont disponibles.ARES5A - Manuel d’utilisation06 Précautions LISEZ LES INSTRUCTIONS SUIVANTES POUR VOTRE PROPRE SÉCURITÉ CONSERVEZ TOUJOURS CES INSTRUCTIONS. NE JAMAIS LES JETER

Ce produit ne contient aucune pièce réparable par l’utilisateur. Confiez toutes les réparations à un personnel qualifié. N’effectuez aucune réparation (sauf si vous êtes qualifié pour le faire).

DÉCLARATION DE CONFORMITÉ CE

Ce produit est conforme à toutes les exigences essentielles et aux autres spécifications pertinentes décrites dans les directives suivantes : 2014/30/EU (EMC) et 2014/35/EU (LVD). DÉCHETS D’ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES (DEEE) Le marquage DEEE indique que ce produit ne doit pas être éliminé avec les déchets ménagers ordinaires à la fin de son cycle de vie. Cette réglementation a été créée pour prévenir tout dommage éventuel à l’environnement ou à la santé humaine. Ce produit est développé et fabriqué avec des matériaux et des composants de haute qualité qui peuvent être recyclés et/ou réutilisés. Veuillez déposer ce produit à votre point de collecte local ou au centre de recyclage des déchets électriques et électroniques. Vous serez ainsi certain qu’il sera recyclé de manière écologique et contribuerez à la protection de l’environnement dans lequel nous vivons tous.

Les symboles représentés sont des symboles reconnus internationalement qui avertissent des dangers potentiels des produits électriques. L’éclair avec la flèche en pointe dans un triangle équilatéral signifie que l’appareil contient des tensions dangereuses. Le point d’exclamation dans un triangle équilatéral indique qu’il est nécessaire pour l’utilisateur de se référer au manuel d’utilisation. Ces symboles indiquent qu’il n’y a pas de pièces réparables par l’utilisateur à l’intérieur de l’appareil. N’ouvrez pas l’appareil. N’essayez pas de réparer l’appareil vous-même. Confiez toute réparation à un personnel qualifié. L’ouverture du châssis pour quelque raison que ce soit annule la garantie du fabricant. Ne mouillez pas l’appareil. Si un liquide est renversé sur l’appareil, éteignez-le immédiatement et confiez-le à un revendeur pour réparation. Débranchez l’appareil pendant les orages pour éviter tout dommage.ARES5A - Manuel d’utilisation08

Connexions et connecteurs

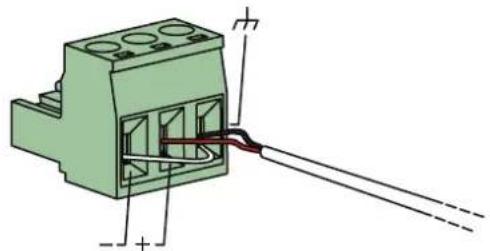

Les connexions d’entrée et de sortie pour les équipements audio AUDAC sont effectuées conformément aux normes de câblage internationales pour les équipements audio professionnels Bornier à 3 broches: Pour les connexions d’entrée de ligne asymétrique Pour les connexions d’entrée de signaux équilibrés Pour les connexions d’entrée de signaux équilibrés Jack 3,5 mm: Pour les connexions d’entrée de ligne asymétriqueRJ45 (Audio, +24V DC) Unités d’entrée à distance Gauche: Centre: Droite:Pointe: Anneau: Manche:Signal - Signal + MasseGauche Droite Masse(XLR Pin 3) (XLR Pin 2) (XLR Pin 1)

Pin 1 Blanc-Orange Canal gauche + Pin 2 Orange Canal gauche - Pin 3 Blanc-Vert +24V DC Pin 4 Bleu Non connecté Pin 5 Blanc-Bleu Non connecté Pin 6 Vert Masse Pin 7 Blanc-Brun Canal droit + Pin 8 Brun Canal droit -ARES5A - Manuel d’utilisation 09

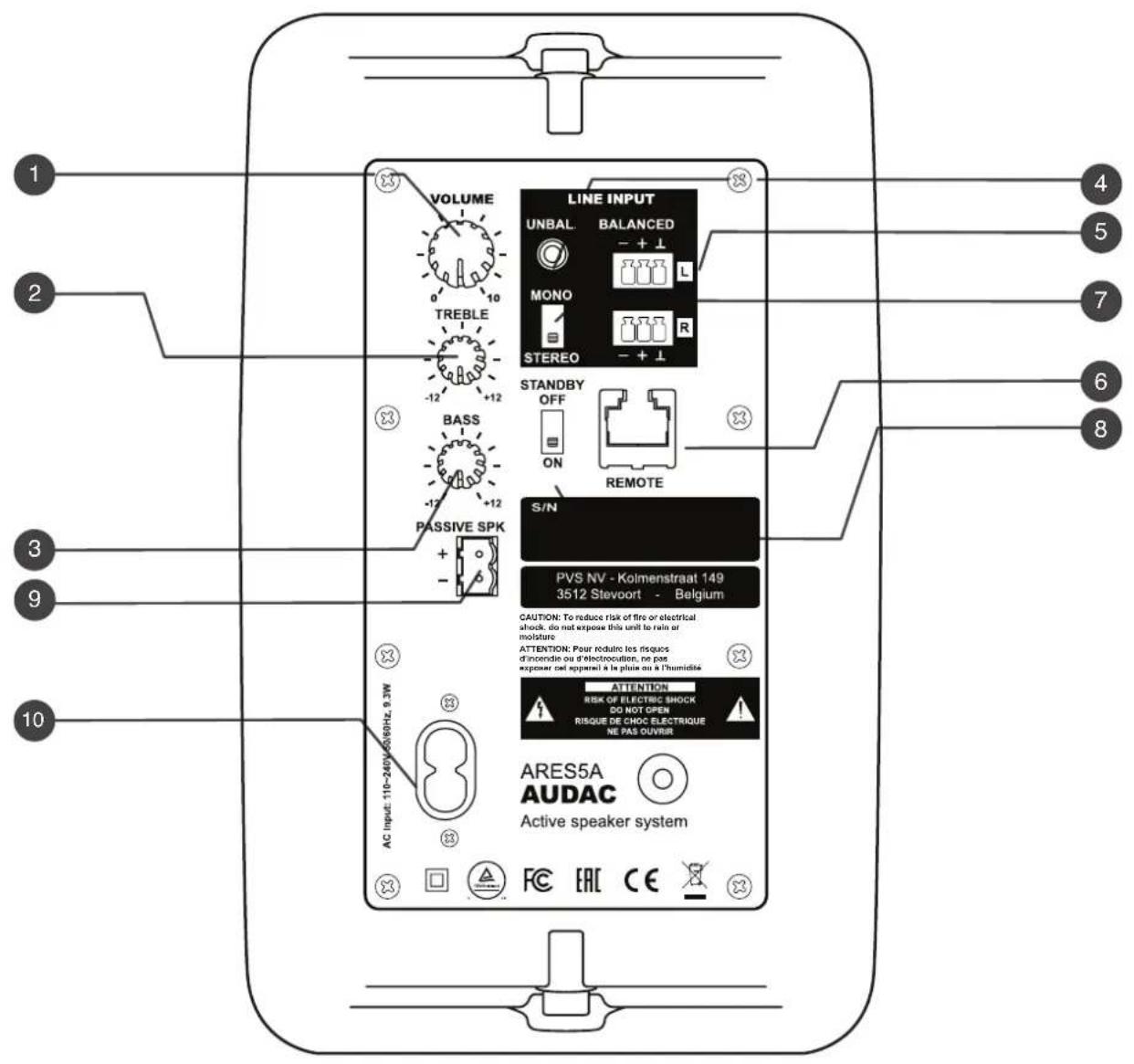

Vue d’ensemble ARES5A : arrière

1) Contrôle du volume

Ce bouton permet de contrôler le volume général du système de haut-parleurs.

2) Contrôle des aigus

Ce bouton vous permet d’augmenter ou de diminuer les hautes fréquences de 12 dB. L’ajout de hautes fréquences permet d’améliorer l’intelligibilité. En position centrale, le son est neutre. Vous pouvez le régler au niveau souhaité.

CAUTION: To reduce risk of fire or electrical shock, do not expose this unit to rain or moistureATTENTION: Pour réduire les risques d’incendie ou d’électrocution, ne pas exposer cet appareil à la pluie ou à l’humiditéARES5A - Manuel d’utilisation010

3) Contrôle des basses:

En ajoutant des basses, vous pouvez ajouter de la chaleur à votre musique. En diminuant les basses, vous pouvez améliorer l’intelligibilité des messages parlés, certainement dans les pièces réverbérantes. Ces valeurs peuvent être augmentées ou diminuées de 12 dB

4) Entrée ligne asymétrique 3,5 mm:

La source audio d’un appareil portable comme un ordinateur portable, un téléphone, ... peut être connectée à cette entrée de ligne asymétrique. Le signal appliqué doit être un signal de niveau ligne.

6) Connecteur à distance :

Les unités d’entrée à distance peuvent être connectées à ce connecteur d’entrée RJ45. Pour plus d’informations sur les appareils compatibles et d’autres informations sur les brochages, les passages de câbles et les possibilités techniques, consultez la documentation complémentaire sur nos sites Web ou dans les accessoires en option.

5) Entrée ligne symétrique:

Ces entrées peuvent être utilisées lors de la connexion d’appareils sources avec un signal de sortie équilibré. Les connexions d’entrée symétriques sont effectuées à l’aide de con- necteurs de type bornier à trois broches. Les signaux symétriques sont moins sensibles aux interférences causées par des dispositifs externes. C’est pourquoi il est recommandé d’utiliser un câblage symétrique lors de l’util- isation de longues longueurs de câble entre le dispositif source et les enceintes, ou lors de l’installation dans des zones où il y a beau- coup d’interférences.

7) Commutateur stéréo/mono :

Ce commutateur permet de commuter le mode de fonctionnement entre le mode mono et le mode stéréo. Lorsque l’enceinte est utilisée en mode mono, le signal d’entrée appliqué au signal d’entrée gauche sera transmis à l’amplificateur.

8) Interrupteur de mise en veille:

En fonctionnement normal, l’enceinte passe en mode veille après ~20 minutes d’inactivité (aucune détection de signal). Elle se réveille automatiquement en présence d’un signal d’entrée. Cet interrupteur permet d’activer et de désactiver le mode veille automatique dans les situations où ce comportement n’est pas souhaitable. Lorsqu’il est allumé, la LED d’alimentation s’allume en bleu, et en orange lorsqu’il est en mode veille.

9) Sortie haut-parleur:

Ce connecteur à bornier à deux broches doit être utilisé pour connecter le haut-parleur passif fourni. L’utilisation d’autres haut-parleurs peut donner de mauvais résultats et même endommager l’unité principale. Veillez à ce que la polarité des haut-parleurs soit correcte.

10) Prise d’alimentation électrique:

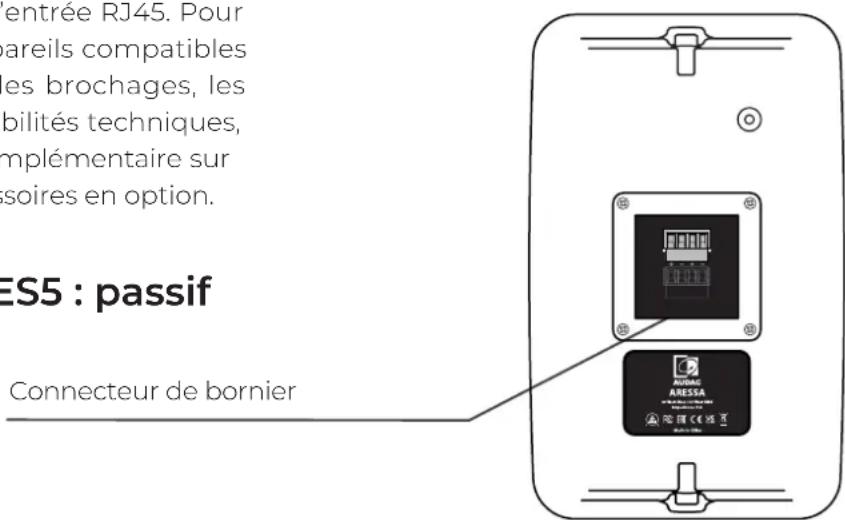

L’appareil doit être raccordé au circuit électrique en utilisant un cordon d’alimentation standard IEC C7/C8. Vue d’ensemble ARES5 : passif Connecteur de bornierARES5A - Manuel d’utilisation 011

Placement et montage L’ARES5A doit être fixée au mur par deux vis et des chevilles. Deux vis et chevilles sont fournies mais doivent être choisies en fonction de la surface de montage. Les vis sont insérées dans les fentes prévues à cet effet sur le support. La forme des fentes permet d’insérer d’abord les vis dans le mur, puis de suspendre l’enceinte. Il existe trois possibilités de montage différentes pour l’ARES5A : horizontalement, verticalement ou en angle. Veillez à utiliser les fixations appropriées en fonction de la surface de montage (brique, béton, bois, ...)

Inclinaison de 45° vers le haut Inclinaison à 45 ° vers le bas Angle d’inclinaison Installation Dimensions

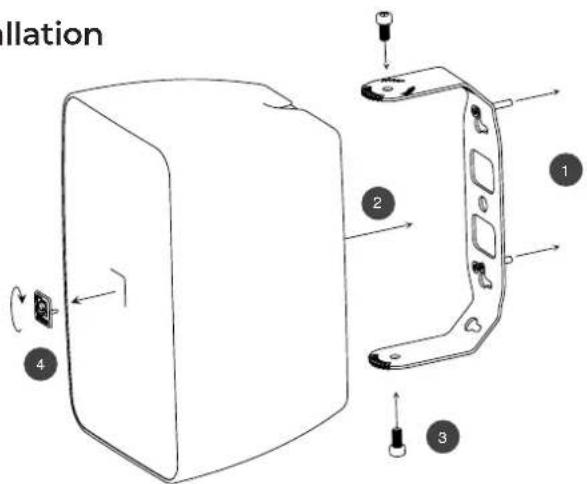

Attachez le support à la surface de montageInsérez le support dans les fentes fournies dans l’armoire et serrez les deux boulonsFixez l’ARES dans la position préféréeAjustez le logo AUDAC dans la bonne position en le tirant et en le tournant.1:

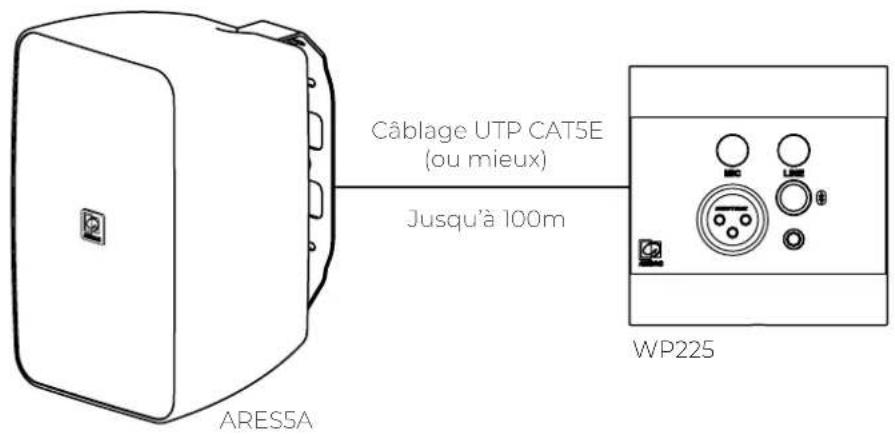

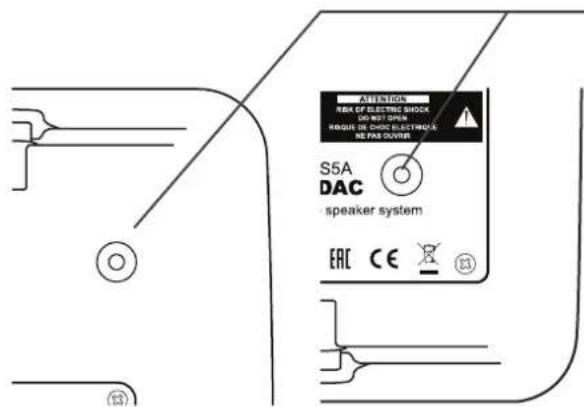

4:ARES5A - Manuel d’utilisation012 Bague de sécurité Connecteur d’entrée à distance L’ARES5 possède une bague de sécurité M6. Cela permet de monter des élingues de sécurité anti-chute. Veuillez vérifier vos réglementations locales si cela est nécessaire. Il est possible de connecter l’ARES5A à une unité d’entrée distante. La connexion s’effectue à l’aide d’un câble UPT, le minimum requis pour la connexion étant un CAT5E. L’intensité du signal, avec l’utilisation d’un câble CAT5E, est suffisamment forte jusqu’à une longueur de 100 mètres. L’alimentation du panneau mural est fournie par l’enceinte. Consultez le site www.audac.eu pour tous les appareils compatibles. WP225 Câblage UTP CAT5E (ou mieux) Jusqu’à 100m ARES5A Safety bushing CAUTION: To reduce risk of fire or electrical shock, do not expose this unit to rain or moisture ATTENTION: Pour réduire les risques d’incendie ou d’électrocution, ne pas exposer cet appareil à la pluie ou à l’humidité ARES5 - passif ARES5 - activ ATTENTION

• L’installation doit être effectuée par du personnel qualifié uniquement.

• Un montage incorrect peut entraîner des blessures graves et des dommages matériels (si vous avez l’intention d’installer ce produit vous-même, vous devez vérifier les installations telles que le câblage électrique et la plomberie qui peuvent être encastrées dans le mur).

• Il incombe à l’installateur de vérifier que le mur peut supporter en toute sécurité la charge totale de l’appareil et des supports muraux.

• Des outils supplémentaires (non inclus) sont nécessaires pour l’installation.

• Ne serrez pas trop les vis.

• Conservez ce manuel d’instructions pour toute référence ultérieure.ARES5A - Manuel d’utilisation 013 Spécifications techniques Réponse en fréquence 80 Hz - 20 kHz Sensibilité (1W / 1m) 89dB Pression sonore (Max W / 1m) 105dB Puissance RMS 2 x 20 Watt Puissance MAX 2 x 40 Watt Pilotes HF Tweeter en Mylar de 0,5 pouce LF Woofer de 5 1/4” en polypropylène Dispersion Horizontal 210° Vertical 205° Construction Cabinet ABS Support Acier à revêtement en poudre Consommation électrique En veille 0.35 W Au repos 3.1 W Puissance de sortie 1/8 11.3 W Puissance de sortie 1/3 17 W Connecteurs Alimentation électrique Connecteur d’entrée IEC C7/C8 Entrées Asymétrique (jack 3.5 mm) Symétrique (Bornier à 3 broches au pas de 3.081mm) Connecteur à distance (RJ45) Sortie haut-parleur Bornier à 2 broches au pas de 5.08mm Contrôles Contrôle de la tonalité à 2 bandes Contrôle du volume Couleurs Blanc (RAL9003) Noir (RAL9005) Dimensions 150 x 240 x 175 mm (support excl.) 150 x 240 x 206 mm (support incl.) Emballage Boîte en carton (pour la paire) Poids net (paire) 3.23 Kg Poids / volume d’expédition (paire) 4.48Kg / 0.03 m³ Poids d’expédition masterpack (4 pièces)

Accessoires inclus Ensemble de supports de montage mural Câble d’alimentation secteur (1,5 mètres) Câble de haut-parleur (3,5 mètres) Vis de montage + chevilles Accessoires optionnels Panneau mural AUDAC (consultez www.audac.eu pour les produits compatibles) Support à 90 degrés MBK455/B (noir) MBK455/W (blanc)ARES5A - Manuel d’utilisation014 RemarquesARES5A - Manuel d’utilisation 015 RemarquesDécouvrez-en plus sur audac.eu
