MODE D'EMPLOI VLT52W VEDETTE
mérite votre confiance
GUIDE D'INSTALLATION & D'UTILISATION
Lave-linge
Cet appareil, destiné exclusivement à un usage domestique, a été conçu pour laver le linge. Très
important : Lisez attentivement ce guide d'utilisation avant d'installer et d'utiliser cet appareil.
Charges préconisées :
-La capacité maximale de l'appareil est de 5 kg.
Installation :
- La pression de l'eau doit se situer entre 0.1 et 1 MPa (1 et 10 bars).
- N'utilisez pas de prolongateur, adaptateur, prise multiple ou programmable.
- L'installation électrique doit être capable de résister à la puissance maximale mentionnée sur la plaque signalétique et la prise doit être dûment reliée à la terre et accessible.
- Utilisez exclusivement le tuyau d'alimentation et les joints neufs fournis avec l'appareil.
- Si le cordon d'alimentation est endommagé, faites-le remplaçer par le Service-Apres-Vente ou par un professionnel qualifié, afin d'éviter tout risque éventuel.
- Il est déconseilé d'installer votre appareil sur un tapis ou un sol en moquette afin de ne pas gérer la circulation d'air à sa base.
- En cas de problème ne pouvant être résolu par vous-même (voir page 8), ne pas intervenir sur l'appareil et faites appel au service technique du revendeur ou du fabricant.
Utilisation :
- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillées ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil et d'éloigner ceux de moins de 3 ans, sauf s'ils sont sous surveillance permanente. L'entretien de l'appareil ne doit pas être effectué par des enfants sans surveillance.
Utilisation (suite) :
- Ne pas introduire de linge traité au moyen de détachant, dissolvant ou produit inflammable immédiatement après traitement (risque d'explosion).
- Ce lave-linge est équipé d'une sécurité pour prévenir de tout débordement d'eau événuel.
- En fin de cycle, veillez à fermer le robinet d'arrivée d'eau et à débrancher le cordon électrique.
Ce lave-linge a été conçu dans un souci de respect de l'environnement.
Protection de l'environnement
Dosez votre lessive en fonction du degré de salissure et de votre charge de linge, en ne dépassant pas la dose recommandée par le fabricant de lessive. Les matériaux d'emballage de cet appareil sont recyclables.
Contribuez à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.
Votre lave-linge contient aussi de nombreux matériaux recyclables, il est marqué de ce logo pour vous rappeler que les appareils usagés ne doivent pas être mélangés avec d'autres déchets.
Le recyclage de l'appareil sera ainsi réalisé conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques.
Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.
Economies d'energie
Ne programmez le prélavage que lorsque c'est absolument nécessaire. Pour du linge peu ou normalement sale, un programme à basse température est suffisant.
Respectez imperativement les consignes suivantes :
- Retirez les cales du couvercle et des battants de tambour, puis ouvrez et refermez soigneusement le tambour.

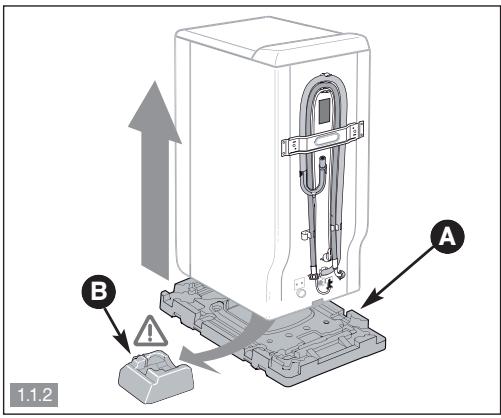

- Soulevez le lave-linge et retirez le socle A et la cale moteur (Fig. 1.1.2).

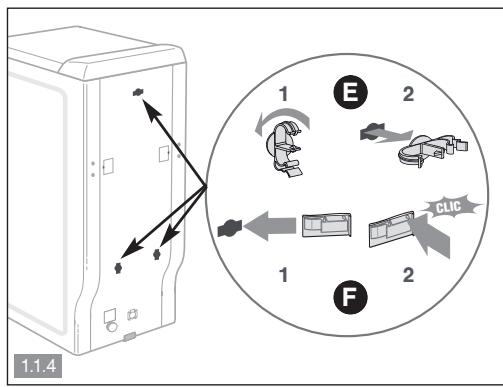

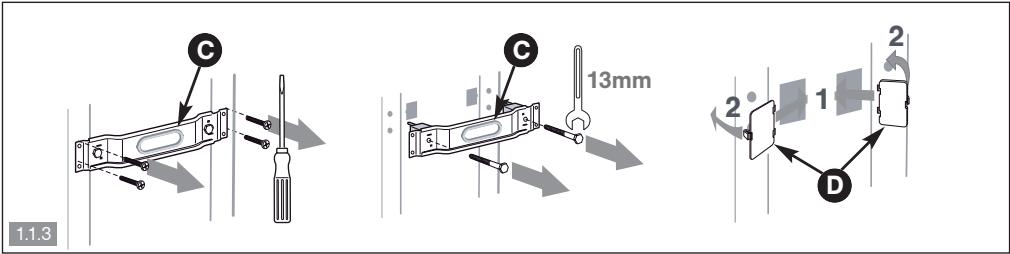

- Enlevez la traverse C et obstruez les trous avec les caches (Fig. 1.1.3).
- Enlevez les 3 colliers support tuyau E, et obstruez impérativement les 3 trous à l'aide des caches (Fig. 1.1.4).

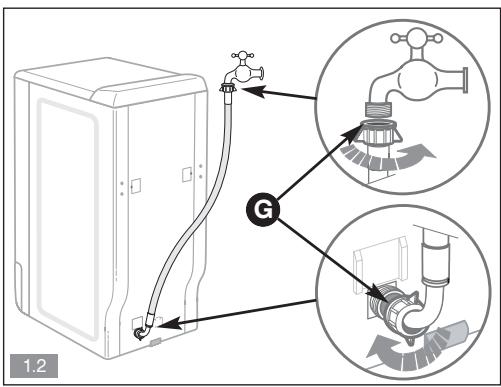

1.2 - Raccordement à la canalisation d'eau (fig. 1.2)
Branchez le tuyau d'alimentation sur le raccord situé à l'arrière du lave-linge et sur votre robinet muni d'un embout filtré 20x27.

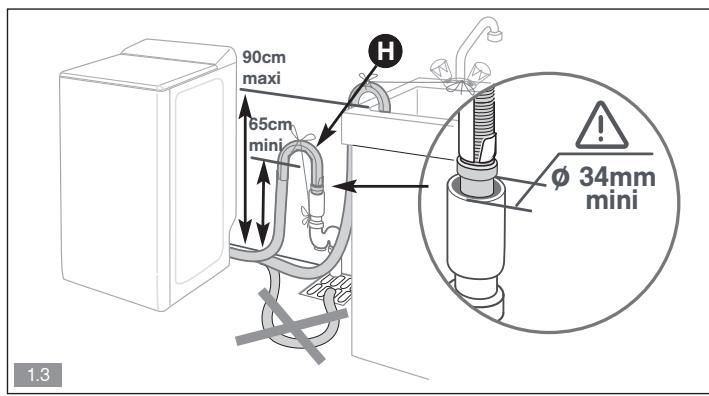

1.3 - Évacuation (fig. 1.3)
Positionnez le tuyau de vidange, muni de sa crosse, en veillant à bien respecter les indications du
croquis et notamment en veillant à ce que le raccordement ne soit pas étanche : laisser un libre passage à l'air entre le tuyau de vidange et le conduit d'évacuation, afin d'éviter tout refoulement d'eau usées dans la machine et toutes mauvaises odeurs.

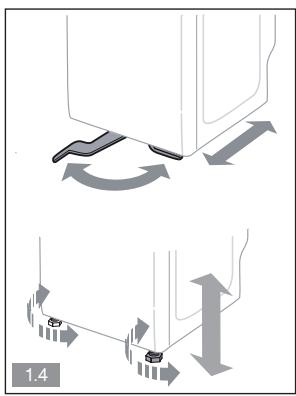

1.4 - Mise à niveau (fig. 1.4)
L'appareil doit impérativement être installé sur un sol horizontal. Si nécessaire, et s'il est équipé de pieds régables situés à l'avant de l'appareil, stabilissez votre lave-linge en les mettant à niveau. S'il est équipé de roulettes escamotables, il peut être déplacé, en tirant à fond vers la gauche le levier situé en bas de l'appareil.

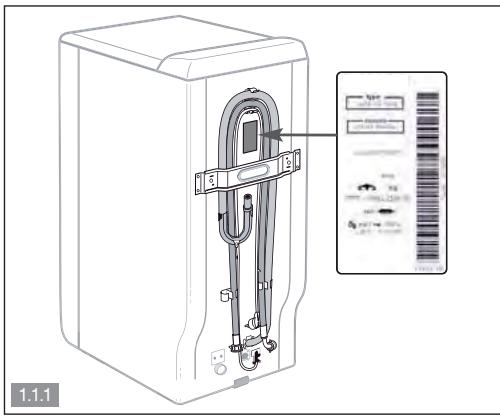

1.5 - Raccordement électrique (fig. 1.1.1)
Veillez à bien respecter les indications figurant sur la plaque signalétique de l'appareil.
1.6 - Nettoyage prealable
Après installation, il est indispensable de procéder à un nettoyage préalable de votre lave-linge en programmant un cycle coton 90°C sans linge et avec une demi-dose de détergent.
Recommandations :
- Avant d'introduire du linge, triez selon la couleur, le degré de salissure et le type de textile. Videz les poches, fermez les fermétures à glissières, enlevez les crochets des voilages, placez les petites pièces de linge dans un filet de lavage.
- Retirez les boutons mal cousus, les épingles et les agrafes.
- Nouez les ceintures, les rubans de tabliers, etc.

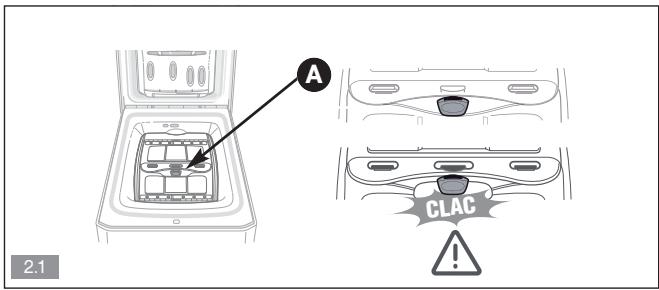

2.1 - Chargement de votre LINGE (fig. 2.1)
Actionnez la poignée de couvercle et ouvrez le tambour en appuyant sur le pouvoir A
Après introduction du linge, assurez-vous de la bonne fermeture du tambour. Vérifiez que le ré du pouvoir est bien visible.
2.2 - Produits lessiviels et additifs (fig. 2.2)
La boîte à produits compte 4 compartiments :
1 prélavage (poudre), 1 lavage (poudre ou liquide), 3 assouplissant, 3 javel. - Utilisez des détergents certifiés pour lave-linge à usage domestique. - Ne pas utiliser de lessive liquide avec le cycle pré-lavage et/ou départ différé. - La javel concentrée doit être impérativement diluée. - Ne pas dépasser le niveau MAX.

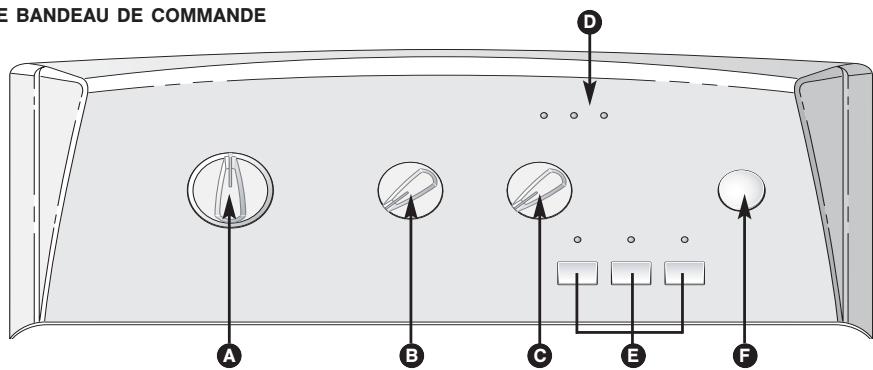

3.1 - Le bandeau de commande
A Sélecteur de programmes
Réglage de la vitesse d'essorage
E Options
B Réglage de la température
D Déroulement du cycle et Départ différé
F Départ/Pause
Soin Afin de préserver votre linge et de ne pas créer d'usure prématurée, votre appareil adapte automatiquement la durée de vos programmes en fonction de la quantité de linge introduite.
Mise en MARCHE de l'appareil
- Choisissez votre programme et votre température (cf. «Tableau de programmes») en tournant le sélecteur de programmes A puis le sélecteur B (limitation automatique pour certains programmes). Le voyant D «Lavage/3h» clignote (Fig. 3.2.1). Si vous avez choisi de faire un essorage seul, c'est le voyant «Rinçage/Essorage» qui clignote (Fig. 3.2.2).
- Choisissez votre vitesse d'essorage en fonction du textile en tournant le sélecteur (limitation automatique pour certains programmes).
- Choisissez ou non les options à l'aide des touches. Ensuite, appuyez sur la touche «Départ/Pause». Le voyant «lavage» est fixe. Les voyants du déroulement du cycle s'allument successivement pour indiquer dans quelle phase se trouve le cycle.
Départ différé d'un programme
- Choisissez votre programme à l'aide du sélecteur de programmes A : le voyant D «Lavage/3h» clignote.
- Choisissez un «Départ différé» par appuis successifs sur la touche d'option ① afin de retarder le départ de votre programme de 3, 9 ou 12 heures.
Levoyant de la touche d'options clignote et le voyant de déroulement de cycle/départ différé s'allume fixe en fonction de votre choix (Fig. 3.2.3).
- Validez en appuyant sur la touche «Départ/Pause» F. Levoyant de la touche d'options E devient fixe et les trois voyants de déroulement de cycle D clignotent successivement.
La phase de départ différé terminée, le programme démarre réellement.
METTRE Ou enlever une piece pendant le LAVAGE (impossible pendant l'essorage)
- Appuyez sur la touche «Départ/Pause» F pour interrompre le lavage. Le voyant déroulement du cycle D clignote. Mettez ou enlevez la ou les pièces de textile.
Le temps de déverrouillage du couvercle est dépendant de la température intérieure de la
machine et peut prendre, pour des raisons de sécurité, plusieurs minutes dans le cas d'une interruption d'un lavage supérieur à 40°C. - Appuyez sur la touche «Départ/Pause» F pour relancer le lavage. Le voyant déroulement du cycle est fixe.
Nota : Si vous avez choisi un départ différé, vous pouvez accéder instantanément au tambour à tout moment pendant la phase précédant le départ du cycle de lavage sans interrompre et relancer le cycle.
Modification de programme en COURS de LAVAGE
Pendant le lavage ou pendant le départ différé, vous pouvez effectuer certaines modifications :
- Choisir un autre programme, une autre température, une autre vitesse d’essorage ou modifier les options. En fonction de l’avancement du cycle de lavage, tout n’est pas possible.
Annulation en COURS de programmation, de LAVAGE ou pendant une PAUSE
- Mettez le sélecteur de programmes A sur la position arrêt « O ». Tous les voyants sont éteints.
Cette opération peut se faire à tout moment, pendant le cycle ou pendant la programmation ou même pendant une pause.
Note : Dans tous les cas, une annulation vous oblige, ensuite, à tout reprogrammer depuis le début.
Fin du LAVAGE
Le voyant «Fin» s'allume fixe ce qui indique la fin du programme.
-Mettez le sélecteur de programmes A sur la position arrêt «O» - Ouvrez le couvercle et retirez votre linge.
Certains modèles positionnent automatiquement leur tambour ouverture en haut pour faciliter l'accès au linge. Cette opération dure au maximum 3 minutes.
Programme quotidien sale
Programme à 40°C pour laver en 39 minutes, 3 kg de coton ou de linge mixte, en garantissant un résultat de lavage parfait.
Programme quotidien peu sale
Ce programme vous permet de laver une charge de linge peu sale de 2,5 kg composée de COTON, BLANC, COULEURS ou SYNTHÉTIQUES RÉSISTANTS.
Sa durée est limitée à 25 minutes.
Important : Pour ce programme, les doses de lessive doivent être réduites de moitié.
Programme soie
Lavage très doux grâce au rythme pendulaire très lent. Notre soie trempe au fond du tambour «caressée» par l'eau pour un lavage respectueux de la soie.
Lavage conçu pour réduire la formation de poils et leur délavage par frottement. Rincage renforcé pour enlever toute trace de lessive.
Programme polaire
Votre polaire sera répartie contre la paroi du tambour pour éviter le frottement de la fibre sur elle-même, source de feutrage. Elle sera «traversée» par l'eau afin d'assurer le lavage. Essorage parfaitement adapté et limité à 600tr/min.
Programme sport
et textiles techniques. Lavage conçu pour préserver les fibres élastiques contenues dans les vêtements de sports et ne pas les détendre.
Programme taches difficiles
Après avoir effectué les prétraitements recommandés sur notre site «www.vedette.com», ce programme enlèvera les taches récalcitrantes grâce à une action mécanique renforcée. Lessive poudre recommande.
Programme Draps/Servets
Lavage conçu pour du linge en coton. Précédé d'un prélavage. Essorage optimisé pour l'épanchement. Lessive poudre préconisée.
Programme blanc intense
Lavage conçu pour garder le blanc d'origine de votre linge en coton. Associé impérativement à de la lessive poudre et un additif special blanc, vos blancs resteront intenses grâce à un prélavage et un brassage plus intense.
Programme couleurs foncées
Lavage conçu pour réduire la décoloration du linge. Associé à de la lessive liquide ou spéciale couleurs foncées, l'éclat de vos couleurs sera préservé dans le temps. Pas de trace de dessive garantie par un rinçage renforcé.
| Tableau de programmes | | | 100 | |
| Nature du textile | Température (°C) | Charge maximale de linge sec | Durée du cycle (*) | Préavage | Douceur | Égoutage | Arrêt cuve plene |
| COTON / BLANC / COULEUR | 20° - 90° | 5,0 kg | 1h26 - 2h14 | ● | ● | ● | ● |
| MIXTE - Synthétique - Fibres mélangées | 20° - 60° | 2,5 kg | 1h19 - 1h41 | ● | ● | ● | ● |
| LAINE / DÉLICAT | 20° - 40° | 1,5 kg | 32 - 41 min | | | ● | ● |
| Programmes spéciaux | | | | | | | |
| Quotidien Sale | 20° - 40° | 3,0 kg | 39 min | | | ● | ● |
| Quotidien Peu sale | 20° - 40° | 2,5 kg | 25 min | | | ● | ● |
| Soie | 20° | 1,0 kg | 32 mn | | | ● | ● |
| Jeans | 20° - 60° | 2,5 kg | 1h19 - 1h38 | ● | (**) | ● | ● |
| Polaire | 20° - 40° | 2,5 kg | 34 mn | | | ● | ● |
| Sport | 20° - 40° | 2,5 kg | 1h21 | ● | ● | ● | ● |
| Taches difficiles | 20° - 90° | 5,0 kg | 1h54 - 2h14 | ● | | ● | ● |
| Draps/Servlettes | 20° - 90° | 5,0 kg | 2h09 - 2h41 | (**) | ● | ● | ● |
| Blanc intense | 20° - 90° | 5,0 kg | 2h19 - 2h50 | (**) | | ● | ● |
| Couleurs fonçées | 20° - 40° | 2,5 kg | 1h19 - 1h26 | ● | (**) | ● | ● |
| Programme particulier | | | | | | | |
| Rinçage | - | - | 18 min | | | ● | ● |
| Essorage | - | - | 10 min | | | ● | |
Programmes pour les ESSAIS SELON règlement délégué (UE) n°1061/2010
- Programme coton standard à 60°C : Coton - 60°C - sans option - essorage maxi.
- Programme coton standard à 40°C : Coton - 40°C - sans option - essorage maxi.
Les temps de cycles sont disponibles pour une valeur moyenne «sans option» et peuvent varier en fonction de la charge de linge, de la température...
- Si vous faites un programme avec «Prélavage», vous devez ajouter 18 à 25 minutes.
Option incluse automatiquement dans le programme.
OPTION Prelavage
Pour ôter terre, sable, sang... elle permet d'enchaîner ensuite le lavage dans de l'eau propre.
Il est nécessaire d'introduire du détergent dans le compartiment prélavage ① de la
boîte à produits (Fig. 2.2).
OPTION Douceur
Elle vous permettra de réduire l'usure et le froissage de votre linge (voir tableau page 6). Rincage optimisé grâce à l'apport d'eau supplémentaire, la douceur du linge est préservée.
Fonction egoutage (100 tr/min)
Cette fonction, pour du linge très délicat, permet de supprimer l'essorage et de passer directement à la vidange du lave-linge.
Fonction ARRET CUVE PLEINE
Cette fonction permet de retirer du linge de votre machine avant la phase d'essorage ou de differencer cette phase d'essorage, ce permettant à votre linge de rester dans l'eau afin d'éviter le froissage.
Lorsque la machine est arrêtée cuve pleine, le voyant du déroulement de cycle «Rincage/Essorage» clignote (Fig. 3.2.2).
Ensuite, vous pouvez faire une vidange seule (position «100») ou avec essorage. Le programme se terminera automatiquement.
4.1 - Pour éviter les mauvaises ODEURS
Respectez les consignes d'installation du tuyau d'évacuation indiquées au paragraphe 1.3, laissez le couvercle ouvert en fin de cycle. Procédez une fois par mois à un cycle à 60°C ou 90°C.

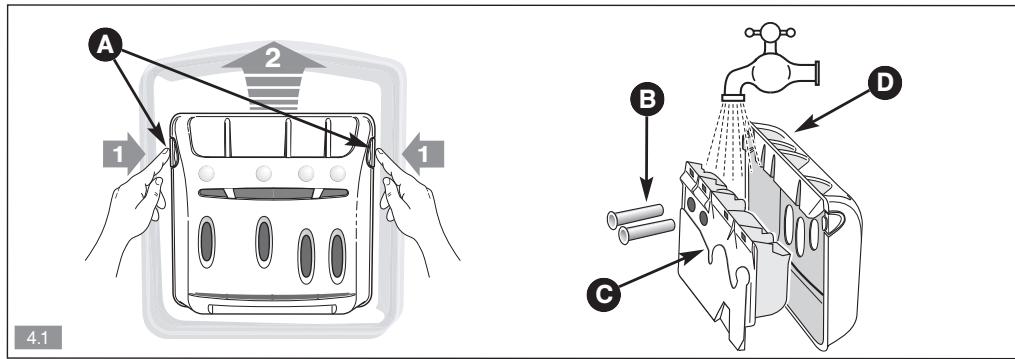

4.2 - Boite à produits (fig. 4.1)
- Déverrouillez la boîte en appuyant sur les bossages A, tirez-la vers vous. Retirez les siphons B, séparez la boîte C de l'enjoliveur D.
Rincez le tout sous le robinet.
- Remontez tous les éléments de la boîte, puis remettez l'ensemble à sa place sous le couvercle de la machine.

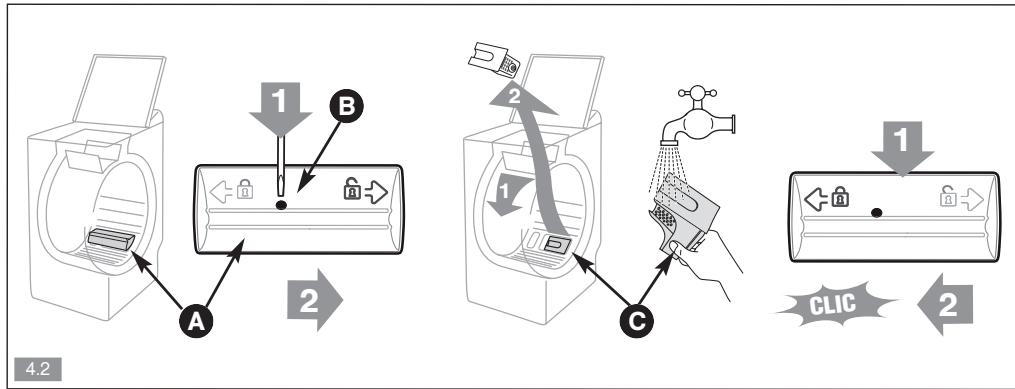

4.3 - Filtre de POMPE (fig. 4.2)
- Déverrouillez la pierce A au fond du tambour en appuyant avec un crayon dans le trou B en la poussant vers la droite.
- Faire tourner le tambour vers l'avant.
- Retirez le filtre de pompe, enlevez les objets se trouvant éventuellement à l'intérieur et rincez-le sous le robinet.
- Repositionnez les deux pièces C et A.
- Poussez la pièce A vers la gauche jusqu'à ce qu'elle soit bien encliquetée.
4.4-CARROSSEIRE
Utilisez du savon liquide. Ne pas utiliser de produits ou d'éponge abrasifs. Séchez avec un linge doux.
Des incidents peuvent survenir lors de l'utilisation de votre lave-linge :
Si le voyant des touches option clignote :
Voici quelques points à vérifier :
| Problèmes : | Causes / Remèdes : |
| Le lave-linge ne démarre pas : | - L'appareil n'est pas branché ou il y a une coupure de courant électrique. - Vous n'avez pas appuyé sur la touche «Départ/Pause» ♂ . - Vous avez programmé un départ différé. - Voir anomalies 5.1 et 5.3. |
| Le linge est mal ou pas essoré : | - Vous avez sélectionné un programme sans essorage ou à essorage limité. - La sécurité d'essorage a détecté une mauvaise répartition du linge dans le tambour : dépliez le linge etprogrammez un nouvel essorage. - Vérifiez la hauteur de la crosse de vidange ♂ (Fig.1.3). |
| Une flaque d'eau apparait au sol : | Retirez avant tout la fiche de courant et fermez l'acciviée d'eau. - Vérifiez la présence des joints ♂ ainsi que le serrage des rac-cords du tuyau d'alimentation (Fig.1.2). - Vérifiez le bon positionnement de la crosse de vidange ♂ (Fig.1.3). |
| Fortes vibrations à l'essorage : | - Le lave-linge est mal débridé (Fig.1.1.3) . - Le sol n'est pas horizontal (paragraphe 1.4). |
| Le lave-linge ne vidange pas : | - Vous avez programné un «Arrêt cuve pleine». - Le tuyau de vidange est plie ou écrasé (Fig.1.3). - Voir anomalie 5.2. |
| Le couvercle ne s'ouvre pas : | - Le programme n'est pas encore terminé. - Attendez que la température intérieure de la machine diminue. |
| Le tambour est bloqué : | - Si vous pouvez y accéder, vérifiez qu'une petite piece de linge ne soit pas passée entre la cuve et le tambour, en retardant la pièce ♂ du fond du tambour (Fig.4.2). - Voir anomalie 5.3. |
| Les portillons du tambour s'ouvrent trop lentement (pour les machines équipées de portillons à ouverture douce) : | - Voytre machine n'a pas fonctionné depuis longtemps. - Elle est située dans un local trop froid. - Des résidus de lessive (poudre) bloquent les charnières. - dans tous les cas, tout rests dans l'ordre après la première ouverte. |
Conformément au règlement UE 1015/2010, vous trouvez ci-après des informations complémentaires sur le produit. Leur motif : des directives sur les économies d'énergie auxquelles tous les appareils vendus dans l'UE doivent se conformer.
Humidité résiduelle du linge
Pour connaître la classe d'efficacité d'essorage de votre appareil, consultez son label énergétique fourni avec celui-ci et reportez-vous au tableau ci-dessous :
| Classe d'efficacité d'essorage | Humidité résiduelle D en % |
| A (très haute efficacité) | D < 45 |
| B | 45 ≤ D < 54 |
| C | 54 ≤ D < 63 |
| D | 63 ≤ D < 72 |
| E | 72 ≤ D < 81 |
Programmes pour les essais selon réglement délégué (UE) 1061/2010
Ces programmes conviennent pour nettoyer les textiles en coton normalement sales, et sont les plus efficaces en ce qui concerne les consommations conjointes d'énergie et d'eau.
| Charge maximale de linge sec (5 kg) |
| Programme (*) | Classe/kWh/I | min ① |
| Coton 60°C pleine charge | A++ /0.71/48 | 134 |
| Coton 60°C 1/2 charge | A++ /0.68/30.5 | 84 |
| Coton 40°C 1/2 charge | A++ /0.41/30 | 81 |
Programme sans option, essorage maxi. Pour des raisons d'économie d'énergie, la température de lavage réelle peut différer de la température de programme indiquée.
Consommation d'électricité en mode arrêt et laissé sur marche
| Mode arrêt : | < 0,5 W | Mode laissé sur marche : | < 2,5 W |
Choix de la BONNE lessive
Le symbole d'entretien du linge définit le bon choix de lessive, de la bonne température et du traitement ajusté du linge.
| Type de textile | Programme | Produit lessiviel |
| Linge blanc en coton | Coton Temp. ≤ 90°C | Lessive avec produit blanchissant |
| Linge couleur en lin ou en coton | Coton Temp. ≤ 60°C | Lessive couleur sans produit blancheissant |
| Synthétiques | Mixte Temp. ≤ 60°C | Lessive couleur/délicut |
| Textiles délicats | Délicut/Soie Temp. ≤ 40°C | Lessive pour linge délicat |
| Laine | Laine Temp. ≤ 30°C | Lessive pour lainages |
Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (type) et numéro de série (nr). Ces renseignements figurent sur la plaque signalétique située au dos de votre appareil (Fig. 1.1.1).
PIECES D'origine
Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.
L'expertise des professionnels au service des particuliers
Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit; découvrez toute une gamme et accessoires professionnels pour entretenir et améliorer la performance de vos appareils au quotidien.
En vente sur www.clearit.com ou chez votre revendeur habituel.
Retrouvez tous les conseils et astuces de Vedette en matière de Lavage. Pour en savoir plus sur nos appareils, vous pouvez aussi consulter notre site :
www.vedette.com
Service consommateurs vedette :
02 88 02
0.337€TTC/min depuis un poste fixe
Vous pouvez nous écrire à :
Service Consommateurs VEDETTE - BP 9526 - 95069 CERGY PONTOISE Cedex
Service fourni par FagorBrandt SAS - Locataire-gérant
SAS au capital social de 20 000 000 €
RCS Nanterre 440 303 196
Service Après-vente:
NoAzur
0810632525
PRIX D'APPEL LOCAL
NOTES
