Caractéristiques	Détails
Type de caméra	Caméra de surveillance
Résolution vidéo	1080p (Full HD)
Vision nocturne	Oui, avec éclairage infrarouge
Angle de vue	90 degrés
Connectivité	Câble Ethernet (PoE)
Stockage	Compatible avec enregistreurs vidéo numériques (DVR)
Installation	Fixation murale ou plafond
Conditions d'utilisation	Intérieur et extérieur (résistante aux intempéries)
Maintenance	Nettoyage régulier de l'objectif
Sécurité	Chiffrement des données et accès sécurisé
Garantie	2 ans

FOIRE AUX QUESTIONS - LBV2711SB Lorex

Comment installer la caméra Lorex LBV2711SB ?

Pour installer la caméra, choisissez un emplacement élevé avec une vue dégagée. Fixez le support mural avec les vis fournies, connectez le câble de la caméra à votre enregistreur ou à l'alimentation, puis ajustez l'angle de la caméra selon vos besoins.

Que faire si la caméra ne s'allume pas ?

Vérifiez que la caméra est correctement alimentée et que le câble d'alimentation est bien connecté. Assurez-vous également que l'alimentation fonctionne en testant avec un autre appareil.

Comment connecter la caméra à mon réseau ?

Pour connecter la caméra à votre réseau, utilisez un câble Ethernet pour la brancher à votre routeur ou configurez la connexion sans fil via l'application de surveillance de Lorex si votre modèle le permet.

Que faire si l'image est floue ou de mauvaise qualité ?

Vérifiez si l'objectif de la caméra est propre et exempt de poussière. Assurez-vous également que la caméra est correctement focalisée et que les paramètres de résolution sont réglés à un niveau optimal.

Comment accéder aux enregistrements de la caméra ?

Accédez aux enregistrements via l'application Lorex ou l'interface de votre enregistreur. Vous pouvez rechercher des vidéos spécifiques par date et heure.

La caméra fonctionne-t-elle la nuit ?

Oui, la Lorex LBV2711SB est équipée d'une vision nocturne. Assurez-vous que le mode de vision nocturne est activé et que la zone est suffisamment éclairée par les LED infrarouges intégrés.

Comment réinitialiser la caméra aux paramètres d'usine ?

Pour réinitialiser la caméra, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les lumières clignotent.

Quels sont les paramètres recommandés pour l'enregistrement ?

Il est recommandé d'utiliser une résolution de 1080p pour obtenir un bon équilibre entre qualité d'image et espace de stockage. Vous pouvez également ajuster la fréquence d'enregistrement selon vos besoins.

Comment mettre à jour le firmware de la caméra ?

Pour mettre à jour le firmware, téléchargez la dernière version à partir du site Web de Lorex et suivez les instructions fournies dans le manuel d'utilisation pour installer la mise à jour.

Que faire si je ne peux pas visionner le flux en direct ?

Vérifiez votre connexion Internet et assurez-vous que la caméra est correctement connectée au réseau. Redémarrez l'application ou le dispositif de visualisation si nécessaire.

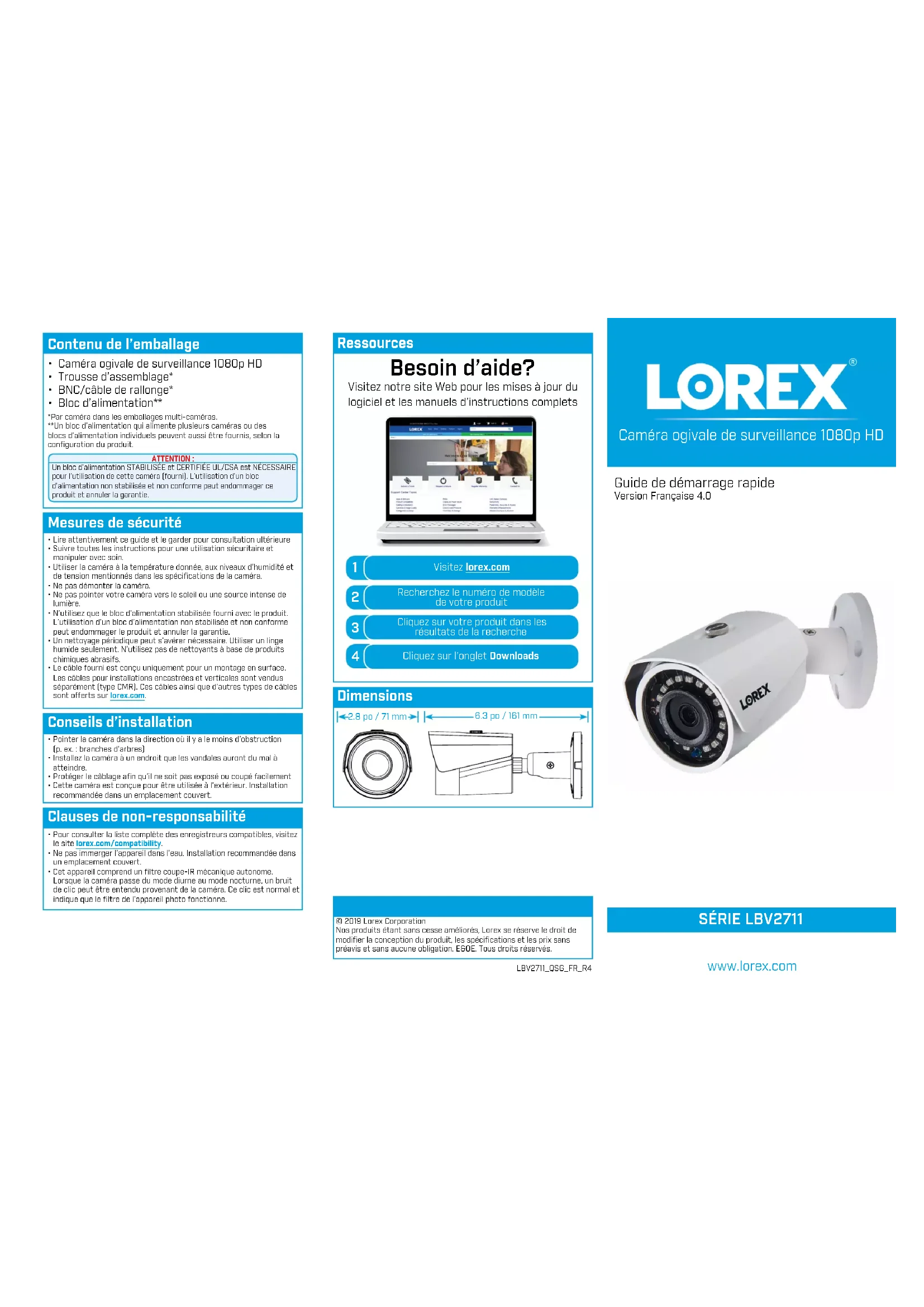

MODE D'EMPLOI LBV2711SB Lorex

• Trousse d’assemblage*

• BNC/câble de rallonge*

• Bloc d’alimentation**
• Lire attentivement ce guide et le garder pour consultation ultérieure• Suivre toutes les instructions pour une utilisation sécuritaire et manipuler avec soin.• Utiliser la caméra à la température donnée, aux niveaux d’humidité et de tension mentionnés dans les spécifications de la caméra.• Ne pas démonter la caméra.• Ne pas pointer votre caméra vers le soleil ou une source intense de lumière.• N’utilisez que le bloc d’alimentation stabilisée fourni avec le produit. L’utilisation d’un bloc d’alimentation non stabilisée et non conforme peut endommager le produit et annuler la garantie.• Un nettoyage périodique peut s’avérer nécessaire. Utiliser un linge humide seulement. N’utilisez pas de nettoyants à base de produits chimiques abrasifs.• Le câble fourni est conçu uniquement pour un montage en surface. Les câbles pour installations encastrées et verticales sont vendus séparément (type CMR). Ces câbles ainsi que d’autres types de câbles sont offerts sur lorex.com.• Pointer la caméra dans la direction où il y a le moins d’obstruction (p. ex. : branches d’arbres)• Installez la caméra à un endroit que les vandales auront du mal à atteindre.• Protéger le câblage afin qu’il ne soit pas exposé ou coupé facilement• Cette caméra est conçue pour être utilisée à l’extérieur. Installation recommandée dans un emplacement couvert.*Par caméra dans les emballages multi-caméras.**Un bloc d’alimentation qui alimente plusieurs caméras ou des blocs d’alimentation individuels peuvent aussi être fournis, selon la configuration du produit.© 2019 Lorex Corporation Nos produits étant sans cesse améliorés, Lorex se réserve le droit de modifier la conception du produit, les spécifications et les prix sans préavis et sans aucune obligation. E&OE. Tous droits réservés.• Pour consulter la liste complète des enregistreurs compatibles, visitez le site lorex.com/compatibility.• Ne pas immerger l’appareil dans l’eau. Installation recommandée dans un emplacement couvert.• Cet appareil comprend un filtre coupe-IR mécanique autonome. Lorsque la caméra passe du mode diurne au mode nocturne, un bruit de clic peut être entendu provenant de la caméra. Ce clic est normal et indique que le filtre de l’appareil photo fonctionne. Guide de démarrage rapide Version Française 4.0

Contenu de l’emballage ATTENTION : Un bloc d’alimentation STABILISÉE et CERTIFIÉE UL/CSA est NÉCESSAIRE pour l’utilisation de cette caméra (fourni). L’utilisation d’un bloc d’alimentation non stabilisée et non conforme peut endommager ce produit et annuler la garantie. Mesures de sécurité Conseils d’installation Dimensions Clauses de non-responsabilité Besoin d’aide? Visitez notre site Web pour les mises à jour du logiciel et les manuels d’instructions complets Cliquez sur l’onglet Downloads Visitez lorex.comRecherchez le numéro de modèle de votre produitCliquez sur votre produit dans les résultats de la recherche

Bloc d’alimentation individuel* Bloc d’alimentation multi-caméras**Images fournies à titre d’illustration uniquement. Connecting the Cameras Installation de la caméra Rallonger la longueur de câble de la caméra en fonction du type de câble utilisé. Rallonges supplémentaires vendues séparément. Voir le tableau ci-dessous :Brancher l’unité d’alimentation mâle et le connecteur BNC à la caméra.Brancher le connecteur BNC à une entrée vidéo du magnétoscope numérique. Branchement de la caméra Encoche pour câble

Modèles de bloc d’alimentation Un bloc d’alimentation qui alimente plusieurs caméras ou des blocs d’alimentation individuels peuvent aussi être fournis, selon la configuration du produit.Symptôme SolutionPas d’image/vidéo • Les caméras ne sont compatibles qu’avec certains magnétoscopes numériques HD de Lorex. Pour la liste complète des enregistreurs compatibles, visiter le site lorex.com/compatibility• S’assurer que le téléviseur ou le moniteur est sur le bon canal d’entrée. Termes courants pour des canaux d’entrée : INPUT, CANAL AV, LINE1, LINE2, AUX

• S’assurer que le magnétoscope numérique est bien connecté au téléviseur ou au moniteur. • S’assurer que toutes les connexions sont branchées correctement.• S’assurer que le bloc d’alimentation de la caméra est branché.La luminosité de l’image est trop forte• S’assurer que la caméra ne pointe pas vers une source lumineuse (p. ex., soleil, projecteur).• Vérifier les réglages de la luminosité du magnétoscope numérique et du moniteur.• Pointer la caméra à un autre endroit.L’image est trop foncée • Vérifier les réglages de la luminosité et du contraste du magnétoscope numérique et du moniteur.La vision nocturne ne fonctionne pas• La vision nocturne est activée quand l’intensité de la lumière baisse. La zone pourrait être surexposée.L’image est floue • Examiner les lentilles de la caméra pour détecter la saleté, la poussière et les toiles d’araignées. Nettoyer les lentilles avec un linge propre et doux.• S’assurer que la longueur du câble est dans les limites précisées dans la section « Options de rallonge de câble ».• Retirer le film de vinyle de la lentille de la caméra après l’installation.L’image d’une caméra présente des taches brillantes la nuit• La vision nocturne se réfléchit lorsque la caméra est pointée vers la fenêtre. Déplacer la caméra à un autre endroit. Résolution de problèmes ATTENTION : Tester la caméra avant de sélectionner l’emplacement permanent de montage en branchant de façon temporaire la caméra et le câble au magnétoscope numérique. Avant d’installer la caméra
• Décider s’il faut passer les câbles dans le mur ou le plafond (perçage requis) ou le long du mur ou du plafond. • Si les câbles passent le long du mur ou du plafond, les passer par l’encoche du support. Cela gardera la caméra à niveau sur la surface, lorsque montée.Brancher l’unité d’alimentation femelle fournie à la caméra. Caméra Magnétoscope numérique Fiche d’alimentation mâle Fiche d’alimentation femelle Schéma d’installation BNC pour la vidéoAlimentation 12 V CCCaméraRallongeAdaptateur de courantMagnétoscope numérique HD Options de câble de rallonge Option Type de câbleLongueur max. du câble Câble BNC modèle MCBL-60BNCU de Lorex (compris avec la caméra)60 pi (18 m) « RG59 » ou « Coaxial » ou « BNC coaxial » (vidéo et alimentation)300 pi (91 m) « RG59 » ou « Coaxial » ou « BNC coaxial » (vidéo seulement) 800 pi (242 m) REMARQUES : 1. Le câble de rallonge doit être composé d’un seul tronçon de câble entre le magnétoscope numérique et la caméra. Il ne faut pas connecter plusieurs rallonges l’une à l’autre.2. Pour une longueur de câble de plus de 300 pi (91 m), il faut brancher le bloc d’alimentation directement à la caméra plutôt qu’à l’extrémité du câble de rallonge.3. Signes que les câbles pourraient être trop longs :• L’image est toujours en noir et blanc (même le jour).• Vidéo terne, fade ou distordue.4. Pour plus de détails concernant les rallonges, veuillez consulter lorex.com Pour installer le caméra :

1. Placer la caméra dans la position de montage désirée et

reporter les trous pour les vis dans la base de la caméra.

2. Percer les trous, passer le câble par la surface de montage

ou de l’encoche. A. ROTATION DU BRAS : Faire pivoter le support de la caméra jusqu’à 360 °.B. PLIAGE DU BRAS : Plier le bras de la caméra jusqu’à 90 °. C. MISE À NIVEAU DE LA CAMÉRA : Tourner la caméra jusqu’à ce qu’elle soit au niveau de la zone de vision, puis serrer la vis de réglage. REMARQUE: Si l’installation de la caméra est faite sur une cloison sèche, utiliser les chevilles pour cloison sèche (incluses).

4. Utiliser un tournevis à pointe cruciforme (non inclus) pour

desserrer la vis de réglage.

5. Régler la position de la caméra, selon le besoin :

la caméra sur une surface en se servant des vis fournies. S’assurer que toutes les vis sont bien vissées.

6. Serrer la vis de réglage, lorsque terminé.

7. Retirer le film de vinyle de la lentille de la caméra après

l’installation. Chevilles pour cloison sèche (3)Surface de montageVis de montage (3)Socle de la caméra
