Type de produit	Caméra de surveillance dôme extérieure
Marque	Lorex
Modèle	C581CD
Résolution	5 MP HD
Alimentation	12 V CC (bloc d'alimentation stabilisée fourni)
Dimensions (diamètre)	94 mm (3,7 po)
Vision nocturne	Oui, avec filtre coupe-IR mécanique
Connexion vidéo	BNC
Longueur de câble incluse	60 pi (18 m)
Extension maximale du câble	Jusqu'à 200 pi (61 m) avec câble RG59 (alimentation incluse) ou 800 pi (242 m) vidéo seule
Compatibilité	Enregistreurs HD Lorex (voir liste en ligne)
Utilisation	Extérieure (emplacement couvert recommandé)
Nettoyage	Linge doux et humide uniquement
Précautions	Ne pas démonter, éviter sources lumineuses intenses, utiliser bloc d'alimentation stabilisé
Garantie	Annulée en cas d'utilisation d'alimentation non conforme
Contenu de l'emballage	Caméra dôme, trousse d'assemblage, câble BNC/alimentation, bloc d'alimentation

FOIRE AUX QUESTIONS - C581CD Lorex

Comment installer la caméra C581CD ?

Pour installer la caméra, fixez la base au mur ou au plafond en utilisant le gabarit de montage. Passez les câbles par l'encoche si nécessaire. Connectez les câbles BNC et d'alimentation, puis vissez la bague de réglage. Retirez le film protecteur de la lentille après installation. Consultez le guide pour plus de détails.

Pourquoi l'image est-elle floue ?

L'image floue peut être causée par de la saleté sur la lentille, un film protecteur non retiré, ou un câble trop long. Nettoyez la lentille avec un linge doux, retirez le film, et vérifiez que la longueur du câble ne dépasse pas les limites recommandées.

Que faire si aucune image n'apparaît ?

Vérifiez d'abord que toutes les connexions sont bien branchées : BNC à l'enregistreur, alimentation à la caméra. Assurez-vous que l'enregistreur est compatible (liste sur lorex.com/compatibility) et que le téléviseur est sur le bon canal d'entrée.

La vision nocturne ne s'active pas, que dois-je vérifier ?

La vision nocturne s'active automatiquement lorsque la luminosité baisse. Si elle ne fonctionne pas, vérifiez que la zone n'est pas surexposée par une source de lumière. Ajustez l'emplacement de la caméra si nécessaire.

L'image est trop brillante, comment résoudre ?

Évitez de pointer la caméra directement vers une source lumineuse intense (soleil, projecteur). Ajustez les réglages de luminosité sur l'enregistreur ou le moniteur. Si le problème persiste, déplacez la caméra.

La caméra émet un clic, est-ce normal ?

Oui, ce clic est normal. Il provient du filtre coupe-IR mécanique qui bascule automatiquement entre les modes jour et nuit. Cela indique que le filtre fonctionne correctement.

Puis-je utiliser un bloc d'alimentation non fourni ?

Non, utilisez uniquement le bloc d'alimentation stabilisée fourni. L'utilisation d'un adaptateur non conforme peut endommager la caméra et annuler la garantie.

Quelle est la longueur maximale du câble ?

Avec le câble inclus, la longueur maximale est de 60 pi (18 m). En utilisant un câble RG59, vous pouvez atteindre 200 pi (61 m) avec alimentation, ou 800 pi (242 m) pour la vidéo seule avec alimentation séparée.

La caméra est-elle étanche ?

La caméra est conçue pour une utilisation extérieure, mais une installation couverte est recommandée. Ne l'immergez pas dans l'eau. Protégez les câbles des intempéries.

Où trouver la liste des enregistreurs compatibles ?

Consultez la page lorex.com/compatibility pour la liste complète des enregistreurs HD compatibles avec cette caméra.

MODE D'EMPLOI C581CD Lorex

Contenu de l'emballage

• Caméra dôme oculaire de surveillance 5MP HD
• Trousse d'assemblage*
• BNC/câble de rallonge*
• Bloc d'alimentation**
  * Par caméra dans les emballages multi-caméras.
  ** Un bloc d'alimentation qui alimente plusieurs caméras ou des blocs d'alimentation individuels peuvent aussi être fournis, selon la configuration du produit.

ATTENTION:

Un bloc d'alimentation STABILISÉE et CERTIFIÉE UL/CSA est NÉCESSAIRE pour l'utilisation de cette caméra (fourni). L'utilisation d'un bloc d'alimentation non stabilisée et non conforme peut endommager ce produit et annuler la garantie.

Mesures de sécurité

• Lire attentivement ce guide et le garder pour consultation ultérieure
• Suivre toutes les instructions pour une utilisation securitaire et manipuler avec soin.
• Utiliser la caméra à la température donnée, aux niveaux d'humidité et de tension mentionnés dans les spécifications de la caméra.
• Ne pas démonter la caméra.
• Ne pas pointer votre caméra vers le soleil ou une source intense de lumière.
• N'utilisez que le bloc d'alimentation stabilisée fourni avec le produit. L'utilisation d'un bloc d'alimentation non stabilisée et non conforme peut endommager le produit et annuler la garantie.
• Un nettoyage périodique peut s'avérer nécessaire. Utiliser un linge humide seulement. N'utilisez pas de nettoyants à base de produits chimiques abrasifs.
• Le câble fourni est conçu uniquement pour un montage en surface. Les câbles pour installations encastrées et verticales sont vendus séparément [type CMR]. Ces câbles ainsi que d'autres types de câbles sont offerts sur lorex.com

Conseils d'installation

• Pointer la caméra dans la direction où il y a le moins d'obstruction (p. ex.: branches d'arbres)
• Installez la caméra à un endroit que les vandales auront du mal à atteindre.
• Protéger le câblage afin qu'il ne soit pas exposé ou coupé facilement
• Cette caméra est conçue pour être utilisée à l'extérieur. Installation recommandée dans un emplacement couvert.

Ressources

Besoin d'aide?

Visitez notre site Web pour les mises à jour du logiciel et les manuels d'instructions complets

Visitez lorex.com

Recherchez le numéro de modèle de votre produit

Cliquez sur votre produit dans les résultats de la recherche

Cliquez sur l'onglet Downloads

Dimensions

3.7 po 94 mm

Clauses de non-responsabilité

• Pour consulter la liste complète des enregistreurs compatibles, visitez le site lorex.com/compatibility
• Ne pas immerger l'appareil dans l'eau. Installation recommandée dans un emplacement couvert.
• Cet appareil comprend un filtre coupe-IR mécanique autonome. Lorsque la caméra passe du mode diurne au mode nocturne, un bruit de clic peut être entendu provenant de la caméra. Ce clic est normal et indique que le filtre de l'appareil photo fonctionne.

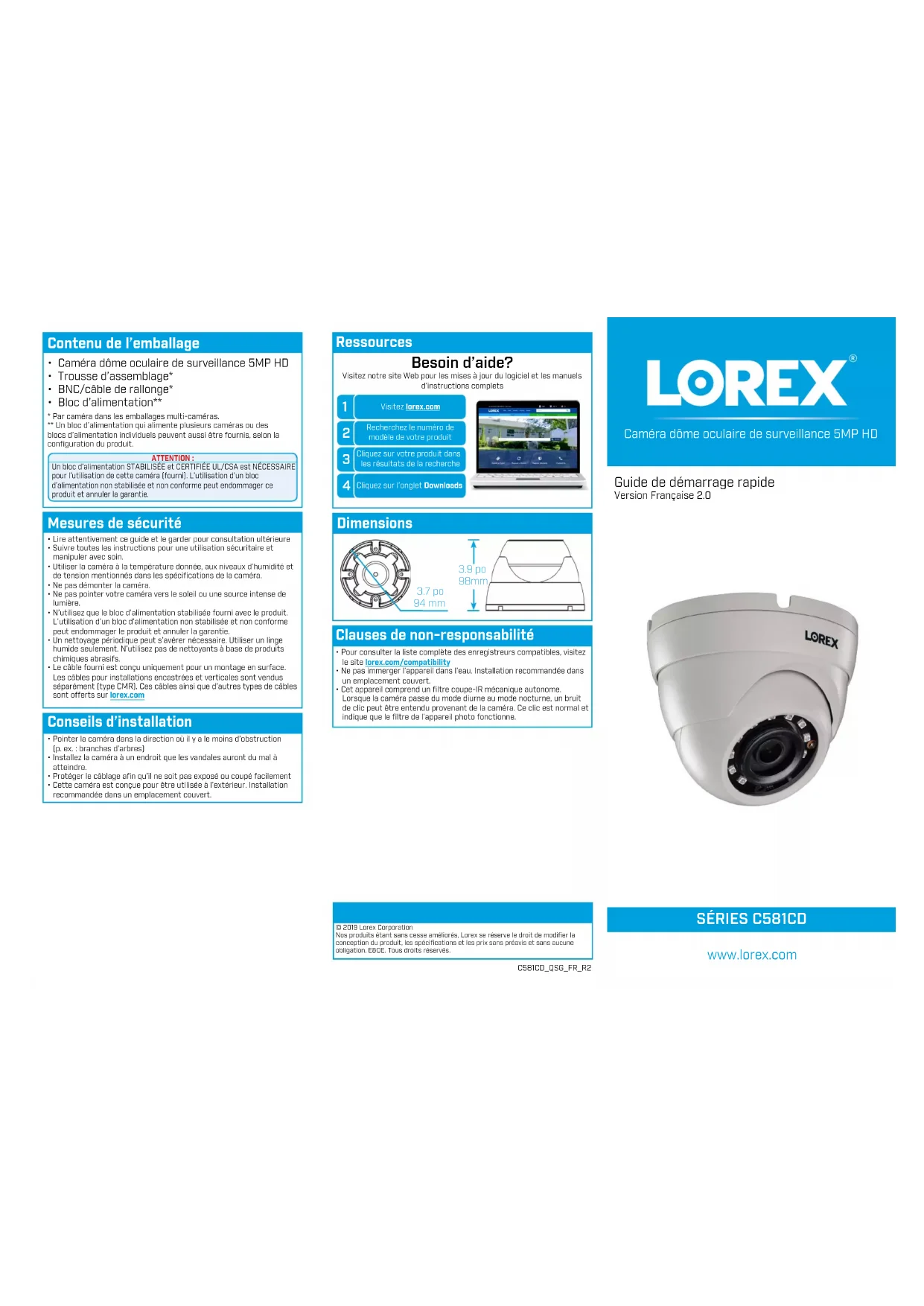

LOREX®

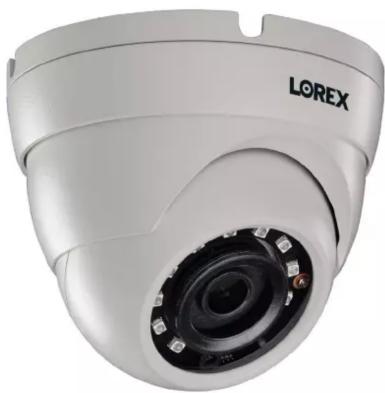

Caméra dôme oculaire de surveillance 5MP HD

Guide de démarrage rapide

Version Française 2.0

© 2019 Lorex Corporation Nos produits étant sans cesse améliorés, Lorex se réserve le droit de modifier la conception du produit, les spécifications et les prix sans préavis et sans aucune obligation. E60E. Tous droits réservés.

C581CD_QSG_FR_R2

SÉRIES C581CD

www.lorex.com

Installation de la caméra

ATTENTION :

Tester la caméra avant de sélectionner l'emplacement permanent de montage en branchant de façon temporaire la caméra et le câble au magnétoscope numérique.

Avant d'installer la caméra

- Décider s'il faut passer les câbles dans le mur ou le plafond (perçage requis) ou le long du mur ou du plafond.

- Si les câbles passent le long du mur ou du plafond, les passer par l'encoche du support. Cela gardera la caméra à niveau sur la surface, lorsque montée.

Encoche pour câble

Pour installer la caméra :

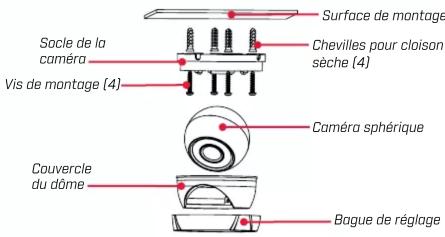

Surface de montage Chevilles pour cloison sèche (4) Socle de la caméra Vis de montage (4) Caméra sphérique Couvercle du dôme Bague de réglage

1. Faire pivoter la base de la caméra dans le sens anti-horaire pour la séparer de la caméra, de la bague de réglage et du couvercle du dôme.
2. Utiliser the modèle de montage (inclus) afin de marquer l'emplacement des trous des des vis de montage fournies et d'y percer lest trous.
3. Faire passer le câble par la base de la caméra. Si les câbles sont passés le long du mur ou du plafond, s'assurer de les passer par l'encoche tel qu'illustré ci-dessus.
4. Brancher les câbles tel qu'illustré dans la section « Branchement de la caméra ».
5. Monter la base de la caméra sur la surface de montage au moyen des vis incluses et des chevilles pour cloison sèche optionnel.
6. Placer la bague de réglage sur le couvercle du dôme, puis placez-les sur la caméra sphérique. Tourner la bague d'ajustement dans le sens horaire sur la base de la caméra. Ne pas serrer à fond.
7. Pointer la caméra en dôme vers la position désirée. Tout en tenant la caméra fermement en place, tourner complètement la bague de réglage pour la fixer au support de la caméra. Soutenir la caméra évite qu'elle ne bouge lors de la fixation de la bague de réglage.
8. Retirer le film de vinyle de la lentille de la caméra après l'installation.

Branchement de la caméra

Fiche d'alimentation mâle

Fiche d'alimentation femelle

Caméra

Brancher l'unité d'alimentation mâle et le connecteur BNC à la caméra.

Magnétoscope numérique

Brancher le connecteur BNC à une entrée vidéo du magnétoscope numérique.

Brancher l'unité d'alimentation femelle fournie à la caméra.

Modèles de bloc d'alimentation

Un bloc d'alimentation qui alimente plusieurs caméras ou des blocs d'alimentation individuels peuvent aussi être fournis, selon la configuration du produit.

*Images fournies à titre d'illustration uniquement.

Schéma d'installation

Caméra

BNC pour la vidéo

Alimentation 12 V CC

Rallonge

Magnétoscope numérique HD

Adaptateur de courant

Options de câble de rallonge

Rallonger la longueur de câble de la caméra en fonction du type de câble utilisé. Rallonges supplémentaires vendues séparément. Voir le tableau ci-dessous :

Option Type de câble		Longueur max. du câble
1	Câble BNC compris avec la caméra	60 pi (18 m)
2	« RG59 » ou « Coaxial » ou « BNC coaxial » [vidéo et alimentation]	200 pi (61 m)
3	« RG59 » ou « Coaxial » ou « BNC coaxial » [vidéo seulement]2	800 pi (242 m)

REMARQUES

1. Le câble de rallonge doit être composé d'un seul tronçon de câble entre le magnétoscope numérique et la caméra. Il ne faut pas connecter plusieurs rallonges l'une à l'autre.
2. Pour une longueur de câble de plus de 200 pi (61 m), il faut brancher le bloc d'alimentation directement à la caméra plutôt qu'à l'extrémité du câble de rallonge.
3. Signes que les câbles pourraient être trop longs :

• L'image est toujours en noir et blanc (même le jour).

• Video terne, fade ou distordue.

1. Pour plus de détails concernant les rallonges, veuillez consulter lorex.com.

Résolution de problèmes

Symptôme Solution
Pas d'image/vidéo • Les caméras ne sont compatibles qu'avec certains magnétoscopes numériques HD de Lorex. Pour la liste complète des enregistreurs compatibles, visiter le site lorex.com/compatibility.• S'assurer que le téléviseur ou le moniteur est sur le bon canal d'entrée. Termes courants pour des canaux d'entrée : INPUT, CANAL AV, LINE1, LINE2, AUX• S'assurer que le magnétoscope numérique est bien connecté au téléviseur ou au moniteur.• S'assurer que toutes les connexions sont branchées correctement.• S'assurer que le bloc d'alimentation de la caméra est branché.
La luminosité de l'image est trop forte	• S'assurer que la caméra ne pointe pas vers une source lumineuse (p. ex., soleil, projecteur).• Vérifier les réglages de la luminosité du magnétoscope numérique et du moniteur.• Pointer la caméra à un autre endroit.
L'image est trop foncée • Vérifier les réglages de la luminosité et du contraste du magnétoscope numérique et du moniteur.
La vision nocturne ne fonctionne pas	• La vision nocturne est activée quand l'intensité de la lumière baisse. La zone pourrait être surexposée.
L'image est floue • Examiner les lentilles de la caméra pour détecter la saleté, la poussière et les toiles d'araignées. Nettoyer les lentilles avec un linge propre et doux.• S'assurer que la longueur du câble est dans les limites précisées dans la section « Options de rallonge de câble ».• Retirer le film de vinyle de la lentille de la caméra après l'installation.
L'image d'une caméra présente des taches brillantes la nuit	• La vision nocturne se réfléchit lorsque la caméra est pointée vers la fenêtre. Déplacer la caméra à un autre endroit.
