| Type de produit | Pompe à chaleur air-air |
| Marque | Daikin |
| Modèle | ERRA08EAV3 |
| Dimensions (L x H x P) | 870 x 695 x 330 mm |
| Poids | 67 kg |
| Alimentation électrique | 230 V monophasé, 50 Hz |
| Réfrigérant | R32 |
| Puissance nominale de chauffage | 8 kW |
| Puissance nominale de refroidissement | 8 kW |
| Fonctions principales | Chauffage, refroidissement, déshumidification |
| Interface utilisateur | Écran à 7 LED (H1P-H7P), 4 boutons-poussoirs (BS1-BS4) |
| Vannes intégrées | Vanne de détente électronique principale (Y1E), vanne de détente injection (Y3E), électrovannes (Y2S, Y3S, Y4S), vannes d'arrêt (b, c) |
| Orifices d'entretien | Évasement 5/16" sur vanne d'arrêt gaz |
| Mode de récupération réfrigérant | Via alimentation sous tension ou hors tension (utilisant aimant EEV) |
| Entretien et nettoyage | Nettoyage des serpentins extérieurs recommandé annuellement ; récupération du réfrigérant selon procédure |
| Sécurité | Vannes de sécurité, arrêt d'urgence via bouton BS1, protection contre les surpressions |
| Pièces détachées et réparabilité | Pièces disponibles via réseau Daikin ; intervention par technicien agréé obligatoire |
| Indice de protection | IP24 |
| Niveau sonore | ~52 dB(A) |
| Température de fonctionnement | -15 °C à +46 °C (chauffage) |
| Classe énergétique | A++ |
| Informations générales | Notice disponible en français au format PDF sur notice-facile.com |
FOIRE AUX QUESTIONS - ERRA08EAV3 DAIKIN
Questions des utilisateurs sur ERRA08EAV3 DAIKIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe à chaleur au format PDF gratuitement ! Retrouvez votre notice ERRA08EAV3 - DAIKIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ERRA08EAV3 de la marque DAIKIN.
MODE D'EMPLOI ERRA08EAV3 DAIKIN
EN Recovering refrigerant Kält DE ittelrückgewinnung Récupérati FR du réfrigérant


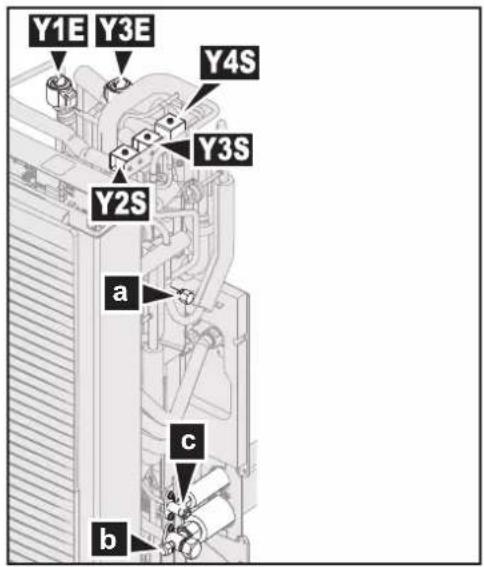

Y1E Y3E Y4S Y3S Y2S a c bFR Lors de la mise au rebut de l'unité extérieure, vous devez récupérer son réfrigérant.
- Utilisez les deux orifices d'entretien (a, b) pour récupérer le réfrigérant.
- S'assurer que les vannes (Y1E, Y3E, Y2S, Y3S et Y4S b, c) et les vannes d'arrêt ( ) pendant la récupération de réfrigérant.
Légende
a Évasement de 5/16" de l'orifice d'entretien
b Vanne d'arrêt du gaz avec orifice d'entretien
c Vanne d'arrêt du liquide
Y1E Vanne de détente électronique (principale)
Y3E Vanne de détente électronique (injection)
Y2S Electrovanne (dérivation de la basse pression)
Y3S Électrovanne (dérivation du gaz chaud)
Y4S Électrovanne (injection liquide)
H1P\~H7P Écran à 7 LED
BS1-BS4 Boutons-poussoirs.
d Vanne de détente électronique
e Serpentin EEV
f Aimant EEV
● = OFF, ☑ON, et ⬆clignotement
Pour récupérer le réfrigérant lorsque l'alimentation est SOUS TENSION
1 Assurez-vous que l'unité n'est pas en train de fonctionner.
2 Activez le mode de récupération pour ouvrir les vannes (Y*): reportez-vous au tableau sur la sont guavales
Note: Si vous êtes perdu, appuyez sur BS1 pour revenir à la situation par défaut.
3 Récupérez le réfrigérant par les orifices d'entretien b).
4 Mettez HORS TENSION et de nouveau SOUS TENSION pour faire revenir les vannes (Y*) à leur état initial.
Pour récupérer le réfrigérant lorsque l'alimentation est HORS TENSION
1 Démontez le serpentin EEV (e).
2 Glissez un aimant EEV (f) au-dessus de la vanne de détente (d).
3 Tournez l'aimant EEV dans le sens antihoraire vers la position d'ouverture complète de la vanne. En cas d'hésitation, tournez la vanne dans sa position centrale afin que le réfrigérant puisse passer.
4 Récupérez le réfrigérant par les orifices d'entretien (b).
