ERRA08EAW1 - Pompe à chaleur DAIKIN - Notice d'utilisation et mode d'emploi gratuit

Marque	Daikin
Modèle	ERRA08EAW1
Type de produit	Pompe à chaleur air/air (split)
Puissance nominale	8 kW (chauffage et refroidissement)
Dimensions (L x H x P)	850 x 700 x 380 mm
Poids	70 kg
Alimentation électrique	230 V monophasé, 50 Hz
Réfrigérant	R32 (présumé)
Plage de fonctionnement extérieur	-15 °C à +46 °C (chauffage), -15 °C à +50 °C (refroidissement)
Fonctions principales	Chauffage, refroidissement, mode récupération de réfrigérant
Entretien courant	Nettoyage des filtres tous les mois, vérification des vannes et orifices d'entretien
Sécurité	Protection contre les surchauffes, pressostats, arrêt automatique en cas de dysfonctionnement
Échangeur de chaleur	Serpentin en cuivre et ailettes en aluminium
Vannes principales	Vanne de détente électronique (Y1E, Y3E), électrovannes (Y2S, Y3S, Y4S)
Affichage et commande	Écran à 7 LED (H1P~H7P), boutons-poussoirs (BS1-BS4)
Réparabilité / Pièces détachées	Vannes de détente, électrovannes, aimants EEV, serpentins EEV disponibles
Informations générales	Notice d'utilisation et mode d'emploi disponibles sur notice-facile.com

FOIRE AUX QUESTIONS - ERRA08EAW1 DAIKIN

Comment récupérer le réfrigérant de l'unité extérieure ERRA08EAW1 ?

Pour récupérer le réfrigérant, utilisez les orifices d'entretien (a, b) après avoir mis l'appareil en mode récupération si l'alimentation est sous tension. Si elle est hors tension, démontez le serpentin EEV et utilisez un aimant EEV pour ouvrir la vanne.

Que faire si l'appareil ne chauffe pas correctement ?

Vérifiez d'abord les filtres : nettoyez-les si nécessaire. Assurez-vous que les vannes de détente ne sont pas obstruées. Consultez la notice pour le code d'erreur affiché sur les LED.

Quelle est la signification des LED H1P à H7P ?

Les LED H1P à H7P indiquent l'état de fonctionnement et les codes d'erreur. Reportez-vous au tableau des codes dans la notice complète.

Comment remettre à zéro l'appareil après une erreur ?

Appuyez sur le bouton BS1 pour revenir à la situation par défaut. Ensuite, effectuez un cycle arrêt/marche via l'interrupteur général.

Quel type de réfrigérant utilise la pompe à chaleur ERRA08EAW1 ?

Le manuel mentionne la récupération de réfrigérant. Le modèle est probablement en R32, mais vérifiez l'étiquette sur l'unité extérieure.

Est-il possible d'utiliser l'aimant EEV sans démonter le serpentin ?

Non, pour utiliser l'aimant EEV, vous devez d'abord démonter le serpentin EEV pour accéder à la vanne de détente.

Comment activer le mode récupération de réfrigérant ?

Assurez-vous que l'unité est hors fonctionnement, puis activez le mode récupération en suivant le tableau des boutons (BS1-BS4) dans la notice. Les vannes Y* s'ouvrent automatiquement.

Quels outils sont nécessaires pour la récupération manuelle du réfrigérant ?

Vous aurez besoin d'un aimant EEV (f), d'un tournevis pour démonter le serpentin EEV (e), et d'un manifold pour raccorder les orifices d'entretien.

Peut-on installer cette pompe à chaleur en intérieur ?

L'ERRA08EAW1 est une unité extérieure. Elle doit être installée à l'extérieur ou dans un local technique bien ventilé.

Où trouver la notice complète en français ?

La notice complète est disponible gratuitement sur notice-facile.com. Vous pouvez la télécharger au format PDF.

MODE D'EMPLOI ERRA08EAW1 DAIKIN

EN Recovering refrigerant Kält DE ittelrückgewinnung Récupérati FR du réfrigérant

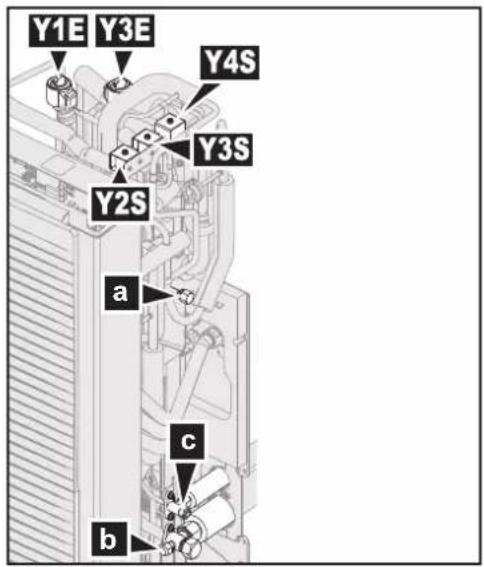

Y1E Y3E Y4S Y3S Y2S a c b

FR Lors de la mise au rebut de l'unité extérieure, vous devez récupérer son réfrigérant.

• Utilisez les deux orifices d'entretien (a, b) pour récupérer le réfrigérant.
• S'assurer que les vannes (Y1E, Y3E, Y2S, Y3S et Y4S b, c) et les vannes d'arrêt ( ) pendant la récupération de réfrigérant.

Légende

a Évasement de 5/16" de l'orifice d'entretien

b Vanne d'arrêt du gaz avec orifice d'entretien

c Vanne d'arrêt du liquide

Y1E Vanne de détente électronique (principale)

Y3E Vanne de détente électronique (injection)

Y2S Electrovanne (dérivation de la basse pression)

Y3S Électrovanne (dérivation du gaz chaud)

Y4S Électrovanne (injection liquide)

H1P\~H7P Écran à 7 LED

BS1-BS4 Boutons-poussoirs.

d Vanne de détente électronique

e Serpentin EEV

f Aimant EEV

● = OFF, ☑ON, et ⬆clignotement

Pour récupérer le réfrigérant lorsque l'alimentation est SOUS TENSION

1 Assurez-vous que l'unité n'est pas en train de fonctionner.
2 Activez le mode de récupération pour ouvrir les vannes (Y*): reportez-vous au tableau sur la sont guavales

Note: Si vous êtes perdu, appuyez sur BS1 pour revenir à la situation par défaut.

3 Récupérez le réfrigérant par les orifices d'entretien b).
4 Mettez HORS TENSION et de nouveau SOUS TENSION pour faire revenir les vannes (Y*) à leur état initial.

Pour récupérer le réfrigérant lorsque l'alimentation est HORS TENSION

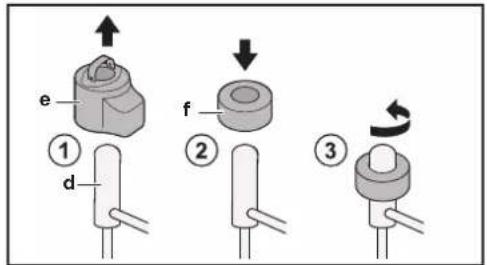

1 Démontez le serpentin EEV (e).
2 Glissez un aimant EEV (f) au-dessus de la vanne de détente (d).
3 Tournez l'aimant EEV dans le sens antihoraire vers la position d'ouverture complète de la vanne. En cas d'hésitation, tournez la vanne dans sa position centrale afin que le réfrigérant puisse passer.
4 Récupérez le réfrigérant par les orifices d'entretien (b).
