Type de produit	Pompe à chaleur air-air split
Modèle	ERRA12EAV3
Marque	Daikin
Capacité de chauffage	Environ 3,5 kW (12 000 BTU/h)
Capacité de refroidissement	Environ 3,5 kW (12 000 BTU/h)
Alimentation électrique	230 V ~ 50 Hz, monophasé
Réfrigérant	R410A
Dimensions (unité extérieure)	Environ 800 × 550 × 300 mm (L × H × P)
Poids (unité extérieure)	Environ 45 kg
Pression de conception	4,15 MPa (côté haute pression)
Plage de fonctionnement en chauffage	-15 °C à 24 °C
Plage de fonctionnement en refroidissement	10 °C à 46 °C
Raccordements frigorifiques	Liquide 1/4", Gaz 5/8" (évasement)
Débit d'air	Variable selon réglage
Niveau sonore	Environ 48 dB(A) (unité extérieure)
Fonctions principales	Chauffage, refroidissement, déshumidification, ventilation
Entretien courant	Nettoyage des filtres, vérification des échangeurs
Sécurité	Protection surchauffe, anti-gel, détection de fuite de réfrigérant
Pièces détachées	Disponibles via réseau Daikin (ventilateur, compresseur, cartes électroniques)
Information générale	Notice d'utilisation récupérable en ligne, procédure de récupération de réfrigérant intégrée

FOIRE AUX QUESTIONS - ERRA12EAV3 DAIKIN

Comment récupérer le réfrigérant de l'unité extérieure ?

Activez le mode de récupération sous tension en suivant le tableau de la notice, puis récupérez le réfrigérant par les orifices d'entretien. Hors tension, démontez le serpentin EEV et tournez l'aimant EEV dans le sens antihoraire pour ouvrir la vanne.

Que faire en cas de perte de la notice ?

Téléchargez gratuitement la notice au format PDF sur des sites comme notice-facile.com en renseignant le modèle ERRA12EAV3 de Daikin.

Quelle est la signification des LED sur l'unité extérieure ?

L'écran à 7 LED (H1P à H7P) indique l'état de fonctionnement et les codes d'erreur. Reportez-vous au tableau de la notice pour interpréter chaque voyant.

Comment nettoyer les filtres de l'unité intérieure ?

Retirez le panneau avant, sortez les filtres, lavez-les à l'eau tiède savonneuse, séchez-les soigneusement avant de les remettre en place. Ne pas utiliser de solvants.

Quelle est la procédure d'installation de la pompe à chaleur ?

L'installation doit être réalisée par un professionnel agréé. Elle comprend le raccordement frigorifique, électrique, la mise en vide et la charge de réfrigérant selon les longueurs de liaison.

Comment économiser de l'énergie avec cet appareil ?

Utilisez des températures modérées (21°C chauffage, 26°C refroidissement), nettoyez régulièrement les filtres, évitez d'obstruer les bouches d'air et programmez le fonctionnement selon vos horaires.

Pourquoi l'unité extérieure gèle-t-elle en hiver ?

C'est normal pendant le cycle de dégivrage automatique. Si le givre persiste, vérifiez les filtres, le débit d'air et la charge de réfrigérant.

Comment utiliser les boutons poussoirs (BS1 à BS4) ?

Ces boutons servent à la configuration et au diagnostic. BS1 permet de revenir aux paramètres par défaut. Consultez la notice pour les combinaisons spécifiques.

Quelle est la durée de vie moyenne de la pompe à chaleur ?

Avec un entretien régulier, une pompe à chaleur Daikin peut durer 15 à 20 ans. Les compresseurs sont conçus pour un fonctionnement fiable sur le long terme.

Où trouver des pièces détachées pour le modèle ERRA12EAV3 ?

Les pièces détachées (ventilateur, compresseur, cartes, vannes) sont disponibles auprès des distributeurs agréés Daikin. Contactez le service client ou cherchez en ligne avec la référence.

MODE D'EMPLOI ERRA12EAV3 DAIKIN

FR Lors de la mise au rebut de l'unité extérieur, vous nevez recuperer son réfrigerant.

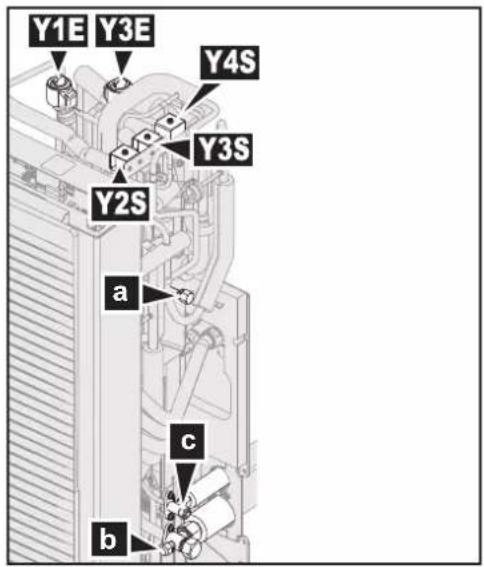

Utilisiez les deux orifices d'entretien (a, b) pour récapérer le réfrigerant.
S'assurer que les vannes (Y1E, Y3E, Y2S, Y3S et

Y4S b,c) et les vannes d'arrêt () sont @auvehtes

Pour recuperer le réfrigérant lorsque l'alimentation est SOUS TENSION

1 Assurez-vous que l'unité n'est pas en train de fonctionner.
2 Active le mode de recupération pour ouvrir les vannes (Y^*) : reportez-vous au tableau sur la son(Gaueves

Legendre

a Evasement de 5/16" de l'orifice
d'entretien
b Vanne d'arrêt du gaz avec orifice
d'entretien
c Vanne d'arrêt du liquide
Y1E Vanne de détente électronique
(principale)
Y3E Vanne de détente électronique (injection)
Y2S Electrovanne (derivation de la basse
pression)
Y3S Electrovanne (derivation du gaz chaud)
Y4S Electrovanne (injection liquide)

H1P\~H7P Ecran a 7 LED

BS1-BS4 Boutons-poussoirs.
d Vanne de détente électronique
e Serpentin EEV
f Aimant EEV

Note: Si vous étés perdu, appuyez sur BS1 pour revenir à la situation par défaut.

3 Récupérez le réfrigerant par les orifices d'entretien b).
4 Mettez HORS TENSION et de nouveau SOUS TENSION pour faire revenir les vannes (Y^*) à leur etat initial.

Pour recupérer le réfrigérant lorsque l'alimentation est HORS TENSION

1 Demontez le serpentin EEV (e).
2 Glissez un aimant EEV (f) au-dessus de la vanne de détente (d).
3 Tounez l'aimant EEV dans le sens antihoraire vers la position d'ouverture complete de la vanne. En cas d'hésitation, tournez la vanne dans sa position centrale afin que le réfrigerant puisse passer.
4 Récupérez le réfrigérant par les orifices d'entretien b).
