GZNW 30SPL-D2 - Caisson de basses Ground Zero - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses (subwoofer)
Marque	Ground Zero
Modèle	GZNW 30SPL-D2
Diamètre du haut-parleur	30 cm (12 pouces)
Impédance	2 x 2 ohms (version D2)
Bobine mobile	Aluminium, diamètre 75 mm (3 pouces)
Puissance admissible (RMS)	3000 Watts
Puissance admissible (crête)	6000 Watts
Réponse en fréquence (F3)	37 Hz (enceinte bass-reflex recommandée)
Fréquence de résonance (Fs)	41,3 Hz
Qts	0,54
Volume équivalent (Vas)	25,0 litres (0,88 pied cube)
Débattement maximal (Xmax)	70 mm (2,76 pouces)
Sensibilité (1W/1m)	86,3 dB
Matériau de la membrane	Papier renforcé
Matériau du saladier	Aluminium moulé sous pression
Type d'aimant	Ferrite triple
Optimisation	Klippel®
Type de suspension	Suspension en mousse à longue course
Dimensions extérieures (diamètre)	315 mm
Profondeur de montage	237 mm
Diamètre de découpe	281 mm
Enceinte recommandée	Bass-reflex, 60 litres nets
Diamètre de l'évent	10 cm (4 pouces)
Longueur de l'évent	105 mm
Garantie	Garantie légale ; les dommages dus à une surcharge ou à une utilisation en compétition sont exclus

FOIRE AUX QUESTIONS - GZNW 30SPL-D2 Ground Zero

Quelle est la puissance recommandée pour l'amplificateur ?

La puissance amplificateur recommandée est de 2000 à 6000 Watts RMS sous 4 ohms (version D2, impédance série 2x2 ohms = 4 ohms). Pour une utilisation quotidienne, 2000-4000 Watts RMS suffisent.

Quel volume d'enceinte est recommandé pour ce subwoofer ?

L'enceinte bass-reflex recommandée a un volume net de 60 litres (2,12 pieds cubes). L'évent doit avoir un diamètre de 10 cm et une longueur de 105 mm.

Puis-je utiliser ce subwoofer en enceinte close ?

La notice ne fournit pas de recommandation pour une enceinte close. Il est préférable de suivre les spécifications bass-reflex fournies pour des performances optimales.

Quelle est l'impédance du GZNW 30SPL-D2 ?

Ce modèle possède deux bobines de 2 ohms chacune, ce qui permet un câblage en série (4 ohms) ou en parallèle (1 ohm). Vérifiez les capacités de votre amplificateur.

Ce subwoofer est-il adapté aux compétitions SPL ?

Oui, il est conçu pour les compétitions SPL. Il peut supporter jusqu'à 6000 Watts en crête, mais la garantie ne couvre pas les dommages liés à une utilisation en compétition.

Quelles sont les dimensions exactes du haut-parleur ?

Le diamètre extérieur est de 315 mm, la profondeur de montage de 237 mm, et le diamètre de découpe de 281 mm.

Comment entretenir ce subwoofer ?

Évitez l'humidité et les chocs. Nettoyez délicatement la membrane avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.

Quelle est la sensibilité de ce haut-parleur ?

La sensibilité est de 86,3 dB (1W/1m), ce qui est typique pour un subwoofer haute puissance.

Puis-je utiliser ce subwoofer avec un amplificateur de 1 ohm ?

Oui, en câblant les deux bobines en parallèle, l'impédance totale est de 1 ohm. Assurez-vous que votre amplificateur est stable à 1 ohm.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit sur le site notice-facile.com. Vous pouvez également demander une traduction par email.

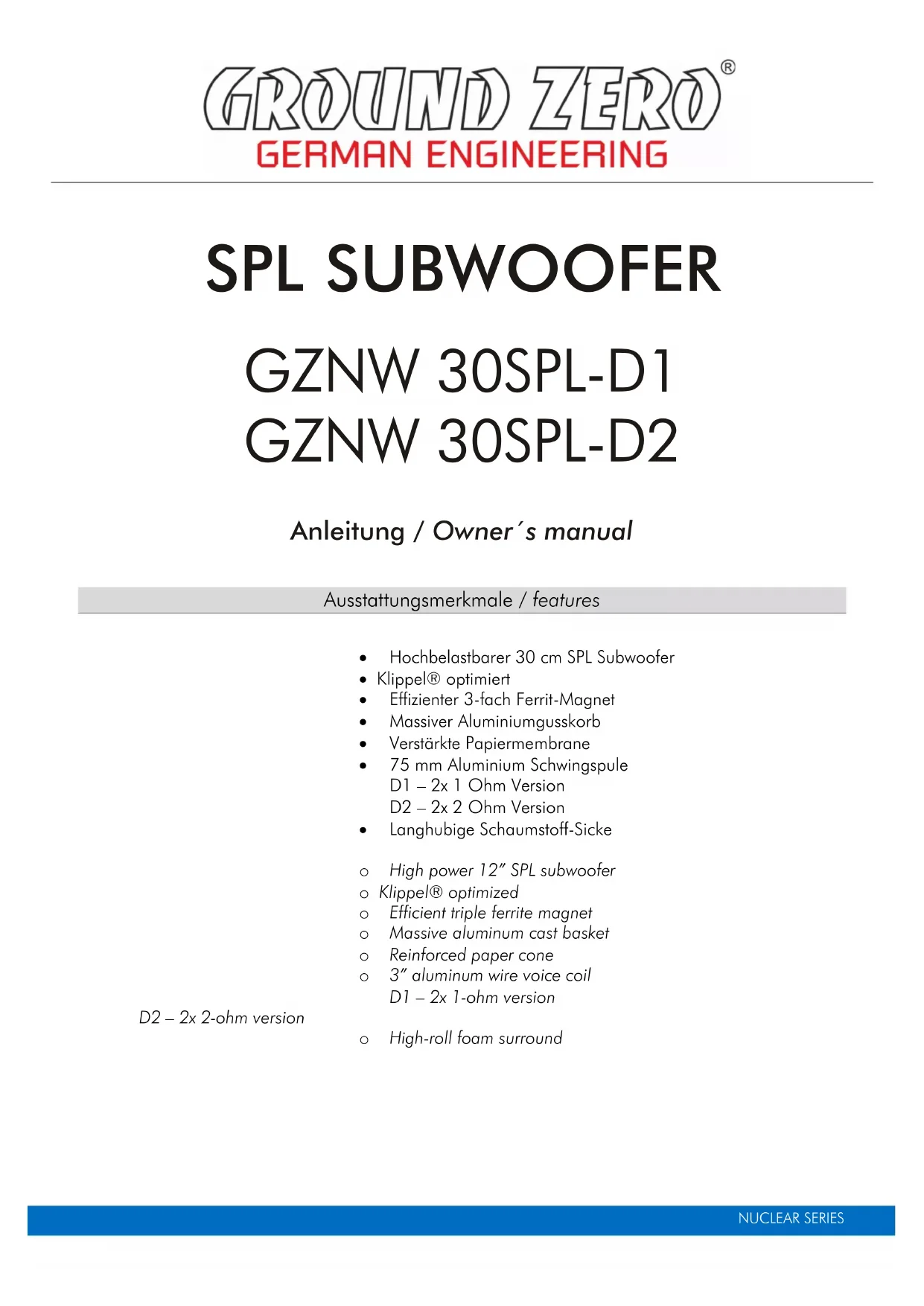

MODE D'EMPLOI GZNW 30SPL-D2 Ground Zero

SPL SUBWOOFER

GZNW 30SPL-D1

GZNW 30SPL-D2

Anleitung / Owner's manual

Ausstattungsmerkmale / features

• Hochbelastbarer 30 cm SPL Subwoofer
- Klippel® optimiert
• Effizienter 3-fach Ferrit-Magnet
• Massiver Aluminiumgusskorb
• Verstärkte Papiermembrane
- 75 mm Aluminium Schwingspule D1 – 2x 1 Ohm Version D2 – 2x 2 Ohm Version
• Langhubige Schaumstoff-Sicke

o High power 12" SPL subwoofer
○ Klippel® optimized
- Efficient triple ferrite magnet
o Massive aluminum cast basket
o Reinforced paper cone
- 3" aluminum wire voice coil D1 - 2x 1-ohm version

○ High-roll foam surround

D2 - 2x 2-ohm version

Technische Daten / specifications and dimensions

	GZNW 30SPL-D1	GZNW 30SPL-D2
Voice coil diameter (mm / inch)	75 / 3"	75 / 3"
Impedance (Ohm)	2 x 1	2 x 2
R_e (Ohm)	1.72 (serial)	3.2 (serial)
F_S (Hz)	38.6	41.3
Q_ms	4.40	3.61
Q_es	0.42	0.63
Q_ts	0.38	0.54
V_as (Liter / cu.ft.)	23.6 / 0.83	25.0 / 0.88
MMS gr	269.5	219.9
X_max (mm / inch)	70 / 2.76	70 / 2.76
SPL (1w/1m)	87.5	86.3
BL (Tesla – m)	16.3	17.0
Power handling* (Watts RMS/SPL)	3000 / 6000	3000 / 6000

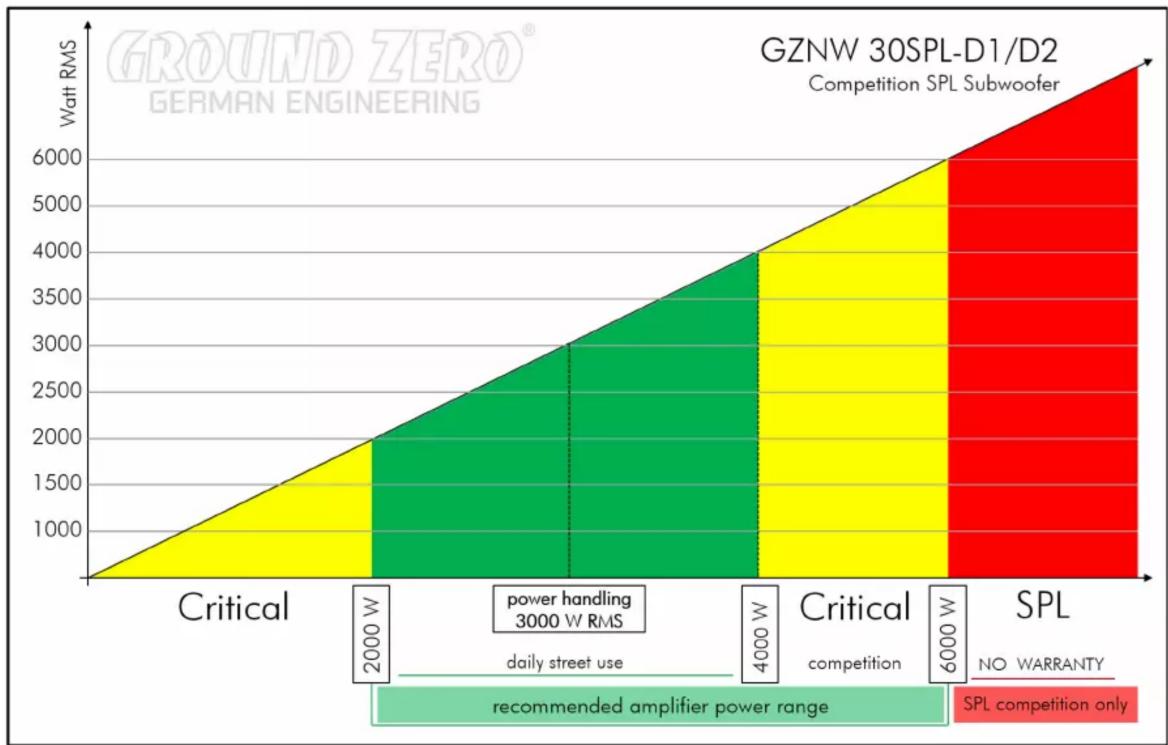

Empfohlene Verstärkerleistung /Recommended amplifier power	2000 – 6000 WRMS@2 ohms (0.5 ohm)	2000 – 6000 WRMS@4 ohms (1 ohm)

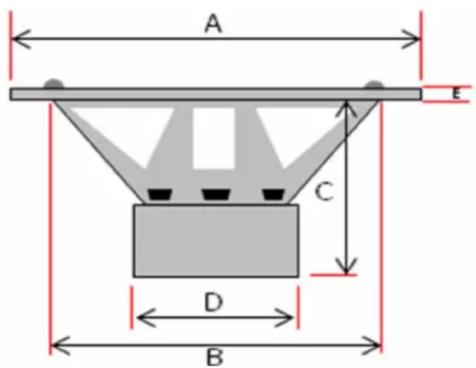

A E C D B

A	315 mm / 12.40"
B	281 mm / 11.06"
C	237 mm / 9.33"
D	236 mm / 9.29"
E	10 mm / 0.39"

Gehäuseempfehlung* / enclosure recommendation*

	GZNW 30SPL-D1	GZNW 30SPL-D2
Bassreflex / vented	60 Liter netto / 2.12 cu.ft. netRecommended enclosure	60 Liter netto / 2.12 cu.ft. netRecommended enclosure
Port (dimensions)	10 cm / 4"	10 cm / 4"
Portlänge / port length	105 mm / 4.13"	105 mm / 4.13"
Fb / F3 (-3 dB)	47 Hz / 39 Hz	47 Hz / 37 Hz

* Die hier aufgeführten Gehäusevorschläge sind nur einige, der möglichen Varianten. Bitte beachten Sie zudem, dass die finale Abstimmung, speziell die Port Längen je nach Fahrzeug und eigenem Geschmack variiert werden sollten.

* Above-mentioned enclosure recommendations are just a few possible variations. Please note that you should find the perfect tuning, especially port length, based on your car and own taste.

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of warranty

The limited warranty for this product is covered by GROUND ZERO's regional distribution partners and their terms and conditions. For further information contact your local retailer or distributor.

RESPECT THE MUSIC

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. In einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!

Listening to music can be emotional, impressive, relaxing or enjoyable. At that, it doesn't really matter what kind of music is the personal favorite, whether it's Instrumental, Jazz, Electro, Latin, Classic, Rock or any other music direction. However, audio reproduction quality at each desired volume is elementary. Some music styles require higher levels while others prefer the soft tones. GROUND ZERO considers all the different wishes of customers during the development of new products. Along with this, the target is to create the most realistic sound, to transfer the soul of the music and the intention of the performer. Summarized to one phrase: RESPECT THE MUSIC!

GROUND ZERO Produkte werden in Deutschland entwickelt GROUND ZERO products are engineered in Germany
