Type de produit	Caisson de basses (subwoofer)
Marque	Ground Zero
Modèle	GZCW 12-75SPL
Série	Competition Series
Diamètre	312 mm (12,28")
Impédance	4 Ω
Réponse en fréquence	40 Hz – 3 kHz
Puissance RMS	400 W
Puissance max.	800 W
Sensibilité	96 dB (1W/1m)
Fréquence de résonance (Fs)	42,2 Hz
Volume équivalent (Vas)	71,9 L
Facteur de qualité total (Qts)	0,27
Force du champ (BL)	15,9 N/A
Résistance DC (Re)	3,4 Ω
Inductance (Le)	0,84 mH
Masse mobile (Mms)	78,2 g
Diamètre de la bobine mobile	75 mm (3")
Diamètre de l'aimant	180 mm (7,09")
Diamètre de montage	282 mm (11,1")
Profondeur de montage	133 mm (5,24")
Matériau du cône	Papier renforcé de fibres
Type de suspension	W-sicke (grande excursion)
Matériau du panier	Acier
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Garantie	Consulter les conditions du distributeur local

FOIRE AUX QUESTIONS - GZCW 12-75SPL Ground Zero

Quelle est la puissance recommandée de l’amplificateur pour ce subwoofer ?

Le subwoofer GZCW 12-75SPL supporte une puissance RMS de 400 W et une puissance maximale de 800 W. Il est conseillé d'utiliser un amplificateur délivrant entre 400 et 800 W RMS pour des performances optimales sans risque de surcharge.

Quel type d’enceinte dois-je utiliser avec ce subwoofer ?

Ce haut-parleur est optimisé pour les applications free-air, horn et bass-reflex. La notice propose deux plans d’enceinte bass-reflex : un petit volume de 23,3 L et un plus grand de 40 L. Suivez les dimensions indiquées pour chaque volume.

Quelle est l’impédance de ce subwoofer ?

L’impédance nominale est de 4 Ω. Assurez-vous que votre amplificateur est compatible avec une charge de 4 Ω pour éviter tout dommage.

Quelle est la sensibilité et la réponse en fréquence ?

La sensibilité est de 96 dB (1W/1m) et la réponse en fréquence s’étend de 40 Hz à 3 kHz, ce qui en fait un excellent subwoofer pour les graves profondes.

Comment installer ce subwoofer dans ma voiture ?

Le diamètre de montage est de 282 mm et la profondeur de montage de 133 mm. Assurez-vous que l’emplacement choisi respecte ces dimensions. Fixez solidement le subwoofer et respectez les polarités lors du branchement.

Y a-t-il une période de rodage pour ce subwoofer ?

Il est recommandé de faire fonctionner le subwoofer à faible volume pendant les premières 20 à 30 heures pour permettre à la suspension de se détendre. Cela améliorera la qualité sonore et la longévité.

Comment nettoyer et entretenir le subwoofer ?

Utilisez un chiffon doux et sec pour dépoussiérer la membrane et le panier. Évitez les produits chimiques ou l’eau qui pourraient endommager le cône en papier.

Quelle est la garantie de ce produit ?

La garantie est couverte par les distributeurs locaux de Ground Zero. Contactez votre revendeur pour connaître les conditions exactes. Conservez votre ticket de caisse comme preuve d’achat.

Puis-je utiliser ce subwoofer dans une enceinte close ?

Bien que les spécifications recommandent les applications free-air, horn et bass-reflex, il peut être utilisé en enceinte close. Cependant, les performances seront différentes. Consultez un professionnel pour le calcul du volume adapté.

Où puis-je trouver les plans de construction de l’enceinte ?

Les plans détaillés pour les enceintes bass-reflex (petit et grand volume) sont inclus dans la notice d’utilisation. Vous pouvez télécharger la notice complète au format PDF depuis le site notice-facile.com.

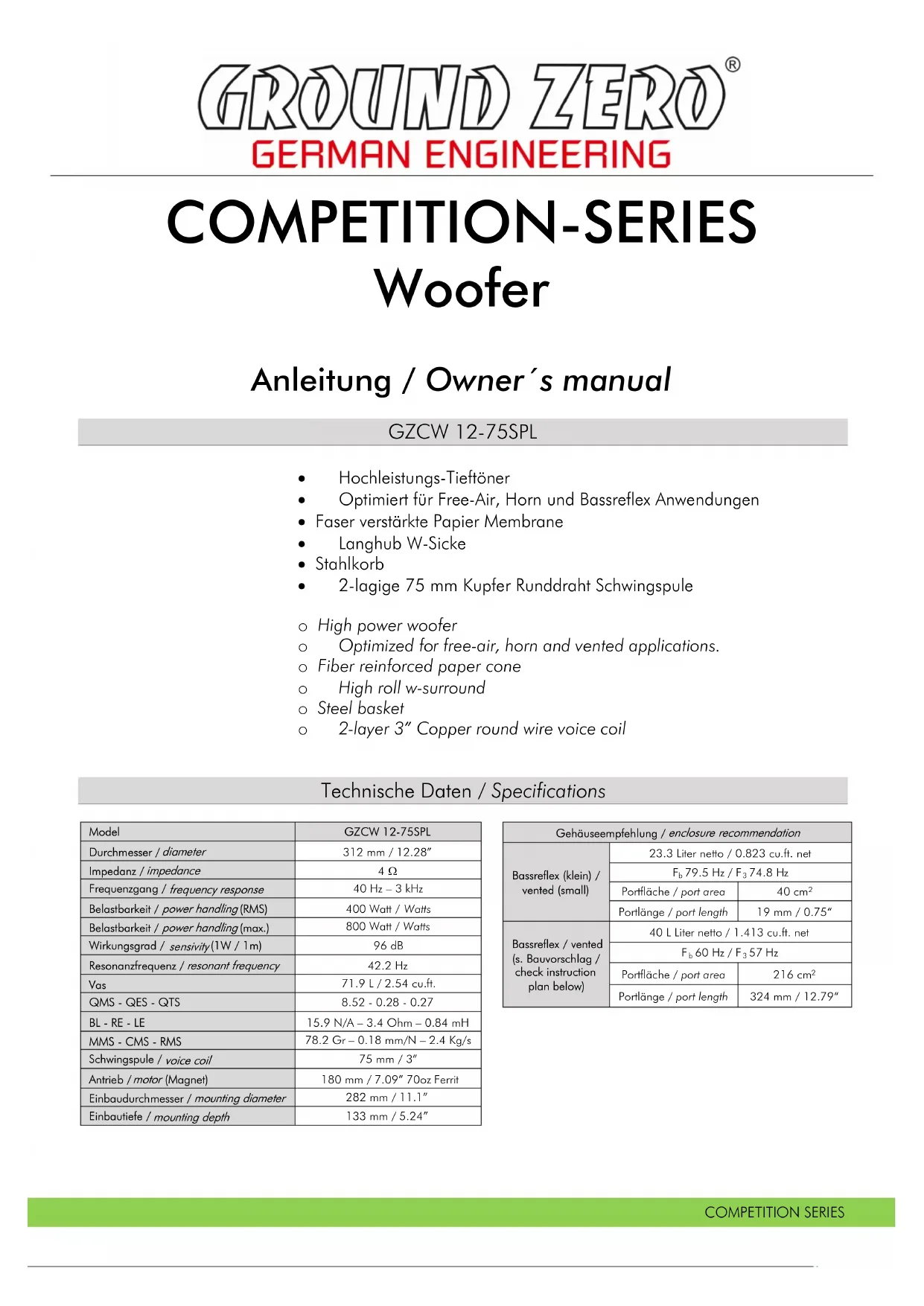

MODE D'EMPLOI GZCW 12-75SPL Ground Zero

COMPETITION-SERIES

Woofer

Anleitung / Owner's manual

GZCW 12-75SPL

• Hochleistungs-Tieftöner
• Optimiert für Free-Air, Horn und Bassreflex Anwendungen
- Faser verstärkte Papier Membrane
- Langhub W-Sicke
- Stahlkorb
• 2-lagige 75 mm Kupfer Runddraht Schwingspule

○ High power woofer
- Optimized for free-air, horn and vented applications.
○ Fiber reinforced paper cone
○ High roll w-surround
- Steel basket
- 2-layer 3" Copper round wire voice coil

Technische Daten / Specifications

Model	GZCW 12-75SPL
Durchmesser / diameter	312 mm / 12.28"
Impedanz / impedance	4 Ω
Frequenzgang / frequency response	40 Hz – 3 kHz
Belastbarkeit / power handling (RMS)	400 Watt / Watts
Belastbarkeit / power handling (max.)	800 Watt / Watts
Wirkungsgrad / sensitivity (1W / 1m)	96 dB
Resonanzfrequenz / resonant frequency	42.2 Hz
Vas	71.9 L / 2.54 cu.ft.
QMS - QES - QTS	8.52 - 0.28 - 0.27
BL - RE - LE	15.9 N/A – 3.4 Ohm – 0.84 mH
MMS - CMS - RMS	78.2 Gr – 0.18 mm/N – 2.4 Kg/s
Schwingspule / voice coil	75 mm / 3"
Antrieb / motor (Magnet)	180 mm / 7.09" 70oz Ferrit
Einbaudurchmesser / mounting diameter	282 mm / 11.1"
Einbautiefe / mounting depth	133 mm / 5.24"

Gehäuseempfehlung / enclosure recommendation
Bassreflex (klein) / vented (small)	23.3 Liter netto / 0.823 cu.ft. net
	F_b 79.5 Hz / F_3 74.8 Hz
	Portfläche / port area	40 cm2
	Portlänge / port length	19 mm / 0.75"
Bassreflex / vented (s. Bauvorschlag / check instruction plan below)	40 L Liter netto / 1.413 cu.ft. net
	F_b 60 Hz / F_3 57 Hz
	Portfläche / port area	216 cm2
	Portlänge / port length	324 mm / 12.79"

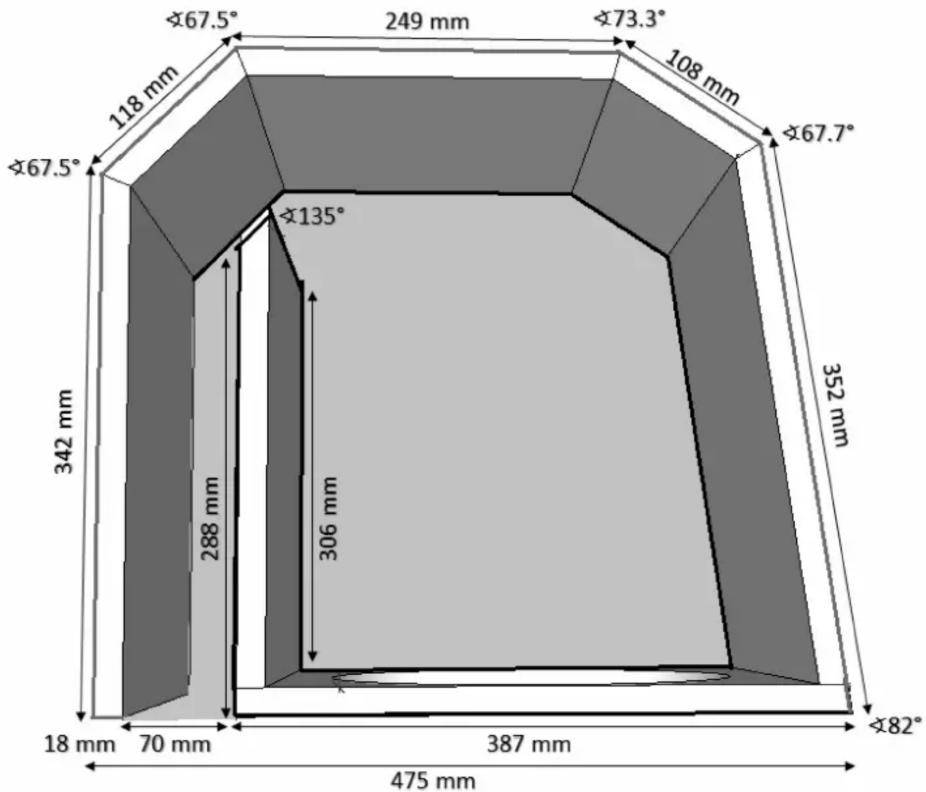

Gehäuse-Bauvorschlag / Enclosure construction plan

Ø67.5° 249 mm Ø73.3° 108 mm Ø67.7° Ø67.5° Ø135° 342 mm 288 mm 306 mm 352 mm 18 mm 70 mm 387 mm Ø82° 475 mm

Garantie- und Gewährleistungsbestimmungen
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne Kunden darüber zu informieren.
Terms of warranty
The limited warranty for this product is covered by Ground Zero's local distribution partners and their terms and conditions. For further information contact your local retailer or distributor.

Ground Zero GmbH

Erlenweg 25, 85658 Egmating, Germany

Tel. [phone] Fax -8310

www.ground-zero-audio.com
