Marque	Korg
Modèle	Opsix module
Catégorie	Synthétiseur FM modifié (module)
Type de synthèse	FM (modulation de fréquence) avec modes d'opérateurs supplémentaires : Ring Mod, Filter, Filter FM, Wave Folder, Effect, Bypass, Mute
Nombre d'opérateurs	6
Algorithmes	Plus de 40 algorithmes prédéfinis + algorithmes utilisateur
Filtres	Modèles Polysix et MS-20, types LPF, HPF, BPF, BRF
Effets	3 multi-effets haute définition, 30 types chacun
Nombre de programmes	500 (350 d'usine + 150 utilisateur)
Séquenceur	Polyphonique à 16 pas, avec séquenceur de manipulations
Arpégiateur	Intégré, plusieurs motifs
Analyseur	Analyseur de spectre et oscilloscope intégrés
Alimentation	Adaptateur secteur DC 12V (fourni)
Consommation	Non spécifiée (estimation 15 W)
Connexions	MIDI IN/OUT, USB B, DAMPER (pédale), sorties audio L/MONO et R (jack TRS 6,35 mm), sortie casque (jack stéréo 6,35 mm)
Panneau avant	Mélangeur d'opérateurs (6 curseurs LEVEL et 6 commandes RATIO), écran, commandes de navigation, molettes PITCH et MODULATION (non disponibles sur le module), boutons de séquenceur et favoris
Fonction de déclenchement de note (module)	Utilisation des boutons STEP 1-13 comme clavier
Coupure automatique	Oui, après 4 heures d'inactivité (réglable)
Entretien	Nettoyer avec un chiffon doux et sec ; éviter les solvants
Sécurité	Utiliser uniquement l'adaptateur fourni ; ne pas exposer à l'humidité ou aux chocs ; respecter les consignes de mise sous/hors tension
Pièces détachées	Adaptateur secteur (réf. Korg) ; pédales optionnelles DS-1H, PS-1, PS-3
Dimensions	Non communiquées (format module standard)
Poids	Non communiqué

FOIRE AUX QUESTIONS - Opsix module KORG

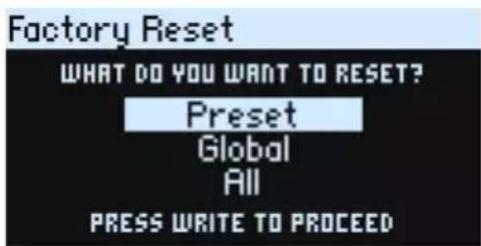

Comment réinitialiser le Korg Opsix module aux réglages d'usine ?

Maintenez enfoncé le bouton SHIFT et appuyez sur le bouton INITIALIZE (bouton de randomisation). Confirmez avec YES pour initialiser le programme en cours. Pour une réinitialisation complète de l'instrument, consultez la procédure 'Initialisation des réglages d'usine du opsix' dans le manuel.

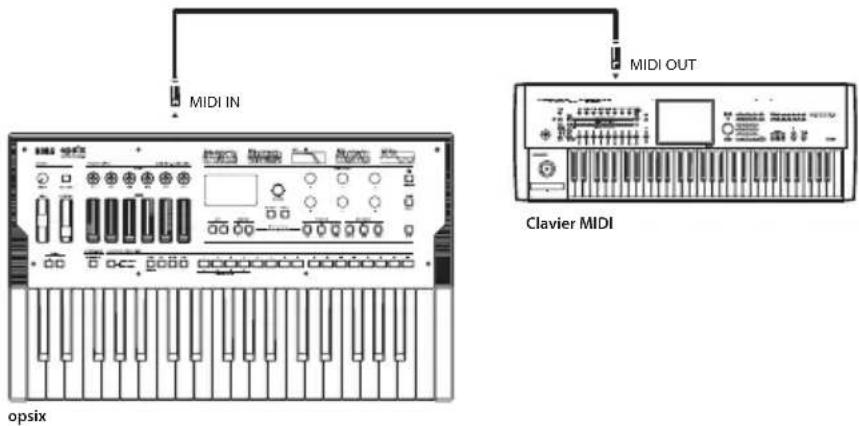

Comment connecter un clavier MIDI externe au module Opsix ?

Branchez un câble MIDI de la sortie MIDI OUT de votre clavier à l'entrée MIDI IN du module. Assurez-vous que le canal MIDI du clavier correspond au canal global du module (réglable dans GLOBAL > MIDI). Vous pouvez également utiliser une connexion USB via le port USB B.

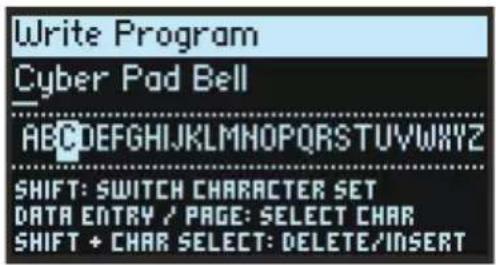

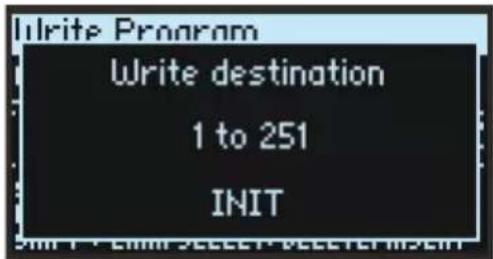

Comment sauvegarder un programme édité ?

Appuyez sur le bouton WRITE. L'écran vous permet de renommer le programme. Utilisez la commande PROGRAM pour choisir l'emplacement de sauvegarde, puis appuyez sur YES pour confirmer. La sauvegarde écrase les données précédentes à cet emplacement.

Que faire si l'écran reste noir après la mise sous tension ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise secteur fonctionne. Si le problème persiste, essayez de maintenir le bouton d'alimentation enfoncé plus longtemps (jusqu'à l'affichage du logo). Si rien ne se produit, contactez le support Korg.

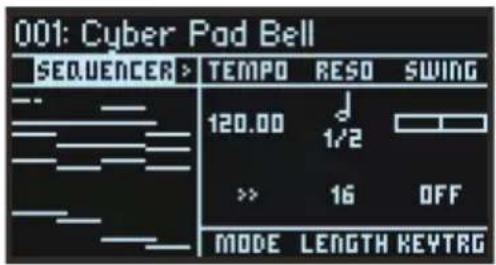

Comment utiliser le séquenceur pas à pas pour enregistrer une séquence de notes ?

Appuyez sur le bouton SEQUENCER/FAVORITES pour sélectionner SEQUENCER. Appuyez sur REC, puis sélectionnez un pas avec les boutons STEP 1-16. Jouez les notes sur un clavier MIDI connecté. Pour enregistrer en temps réel, lancez la lecture avec PLAY puis REC. N'oubliez pas de sauvegarder le programme après l'enregistrement.

Comment régler le volume général du module Opsix ?

Utilisez la commande VOLUME située sur le panneau avant près de la sortie casque. Elle contrôle le niveau des sorties OUTPUT L/MONO et R, ainsi que la sortie casque.

Le module Opsix supporte-t-il le MIDI 2.0 ?

Oui, le module supporte certaines fonctionnalités du protocole MIDI 2.0 (Property Exchange) à partir de la version système 3.1.0. Consultez le site Korg pour plus de détails.

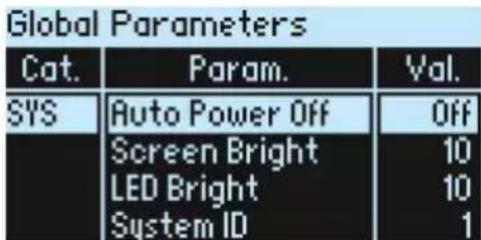

Comment désactiver la coupure automatique de l'alimentation ?

Maintenez SHIFT enfoncé et appuyez sur EFFECT/GLOBAL. Utilisez la commande A pour sélectionner SYS, puis la commande B pour choisir Auto Power-Off. Réglez la valeur sur Off avec la commande C.

Comment importer des sons du Yamaha DX7 dans le Opsix ?

Le Opsix peut recevoir des messages SysEx du DX7. Connectez la sortie MIDI du DX7 à l'entrée MIDI du module Opsix. Envoyez les données SysEx via votre séquenceur ou directement. Le module les chargera dans la mémoire utilisateur. Consultez la section 'Chargement de sons du DX7' du manuel pour les détails.

Comment utiliser la fonction Note Trigger sur le module (sans clavier externe) ?

Appuyez sur le bouton SEQUENCER/FAVORITES jusqu'à ce que les voyants SEQUENCER et FAVORITES soient allumés, puis sélectionnez NOTE TRIGGER. Les boutons STEP 1-13 deviennent un clavier d'une octave. Utilisez STEP 15 et STEP 16 pour transposer par octave. Le bouton STEP 14 change la vélocité.

MODE D'EMPLOI Opsix module KORG

Manuel d'utilisation

opsix

ALTERED FM SYNTHESIZER

opsix SE

ALTERED FM SYNTHESIZER

opsix module

ALTERED FM SYNTHESIZER

1. Principales fonctions......6
2. À propos du générateur de son du opsix ....7

Opérateur (modulateur, porteur)....7
Algorithms....7
Modes d'opérateurs .... 7

1. Schéma logique ....11

Présentation et fonctions des panneaux....12

1. Panneau avant....12

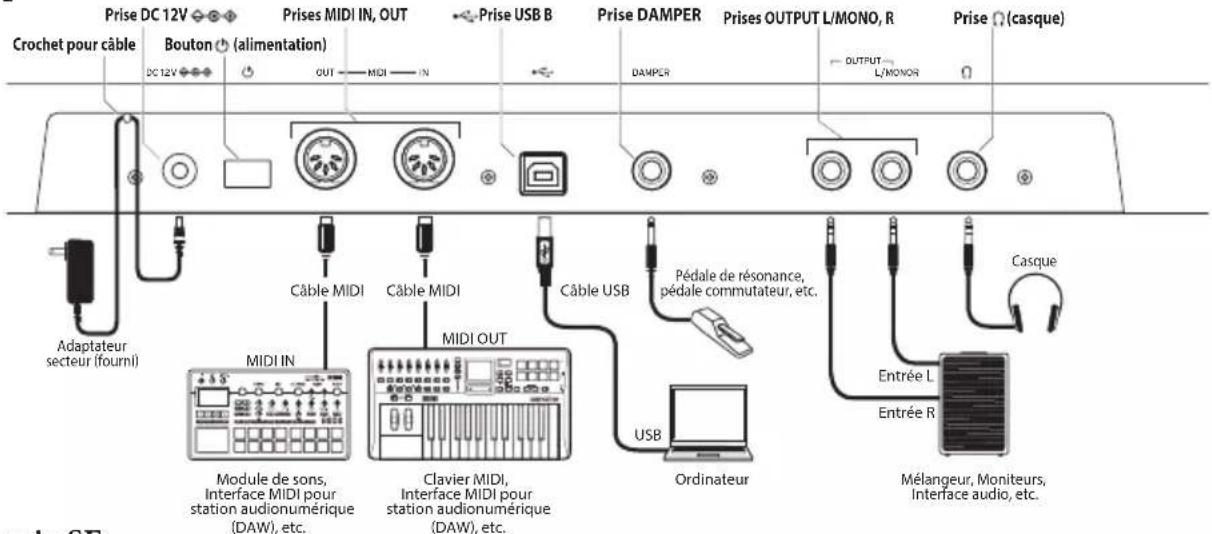

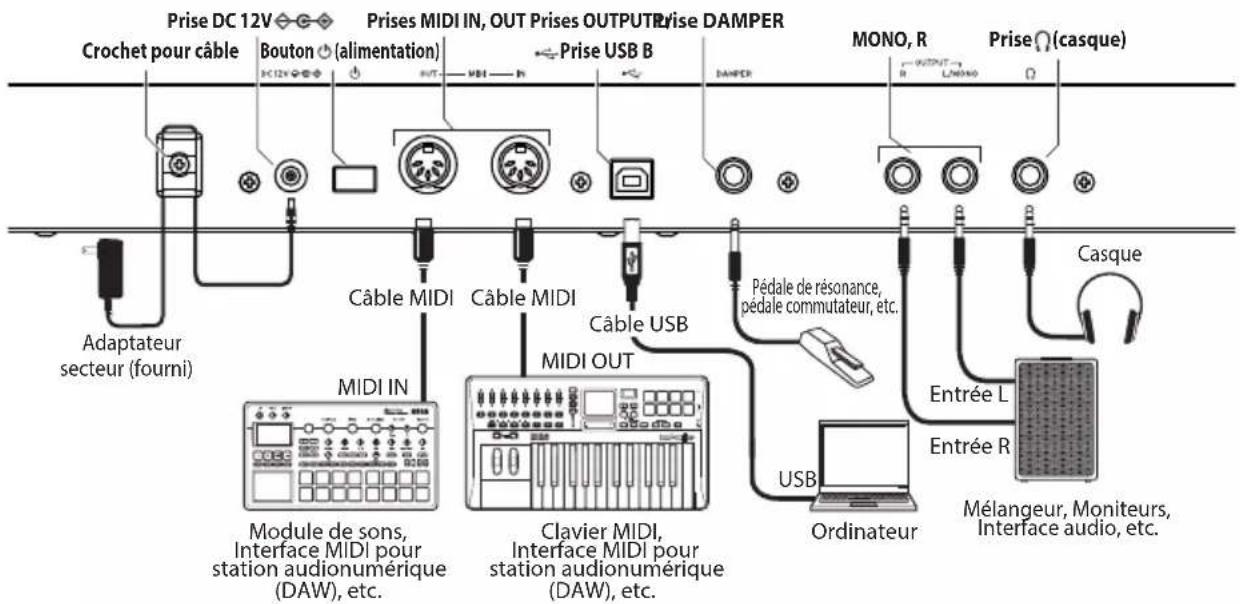

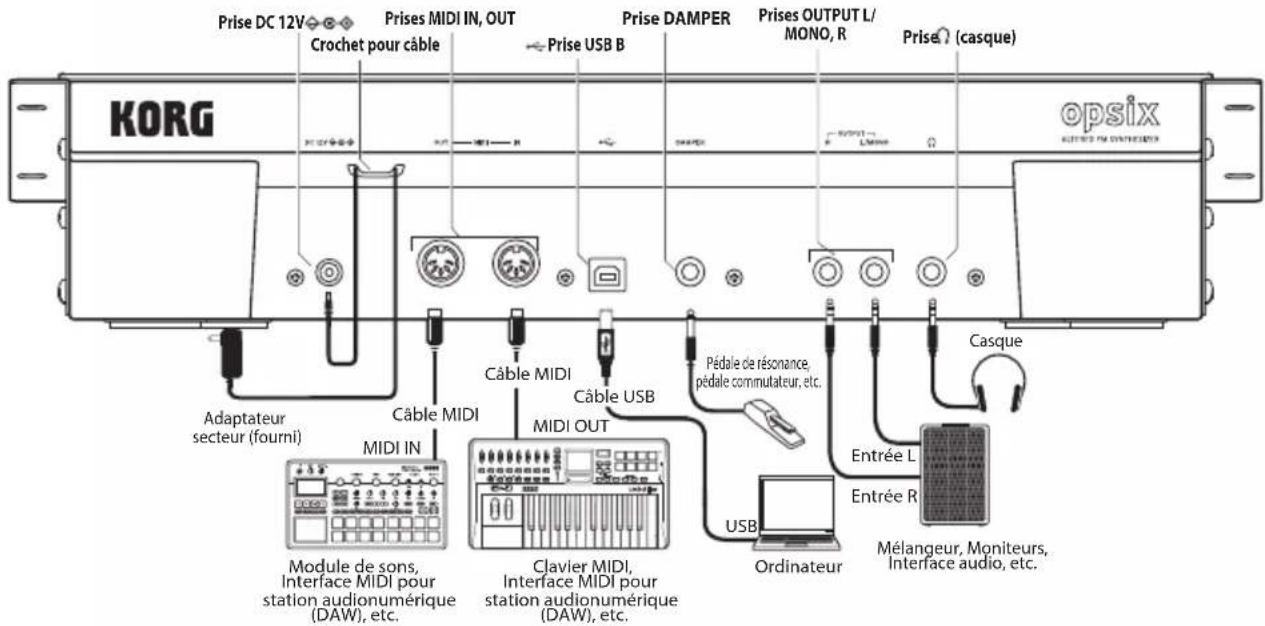

2. Connexions en face arrière ....16

Connexion de l'adaptateur secteur....17

Autres connexions....17

Guide de l'utilisateur....18

1. Mise sous/hors tension ....18

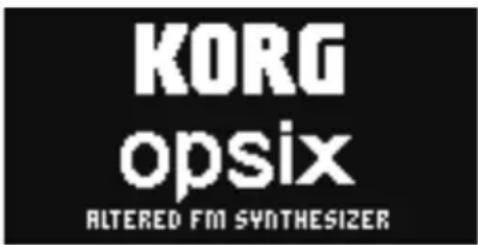

Mise sous tension du opsix....18
Mise hors tension du opsix....18
Fonction de coupure automatique de l'alimentation ....19

1. Jeu sur le opsix....20

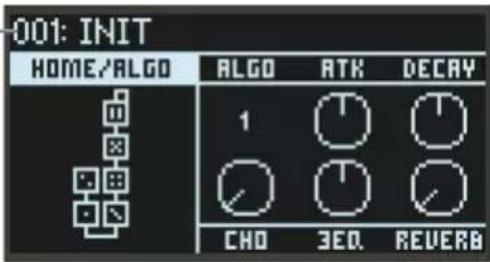

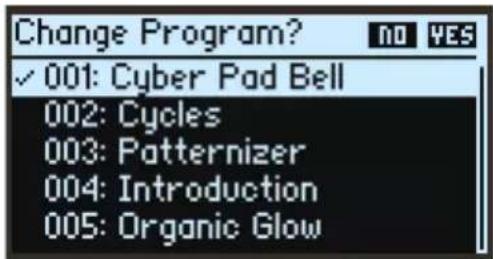

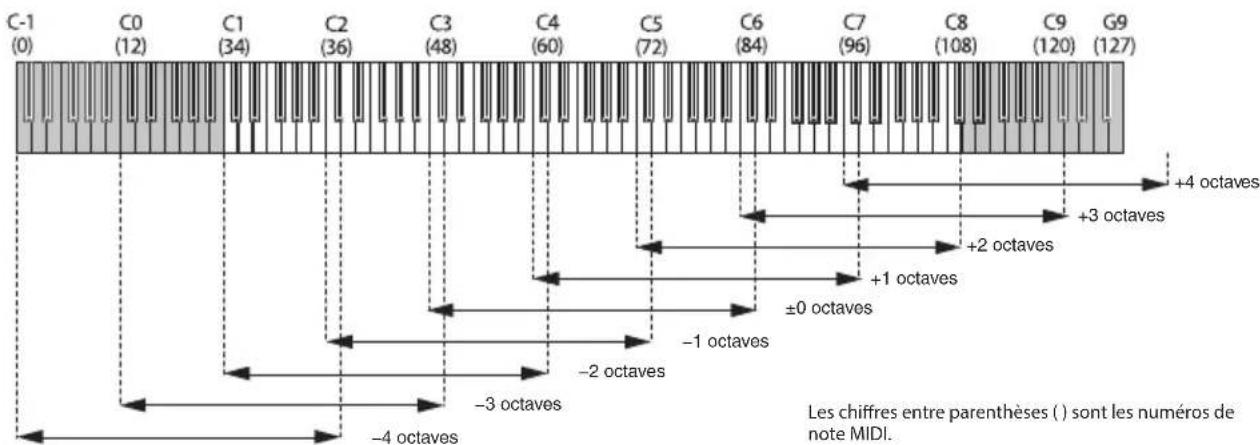

Sélection du programme voulu pour le jeu ....20

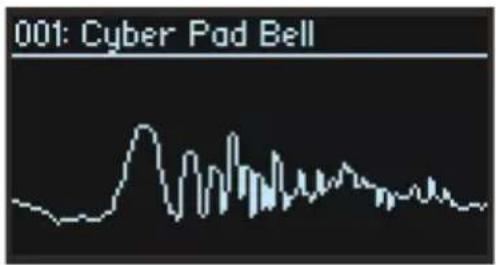

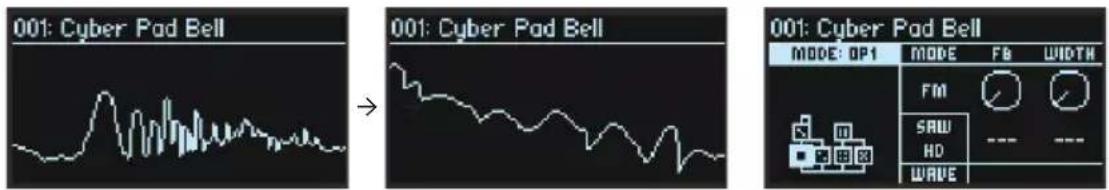

Utilisation de l'analyseur 22

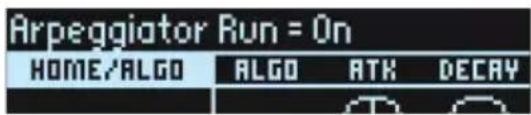

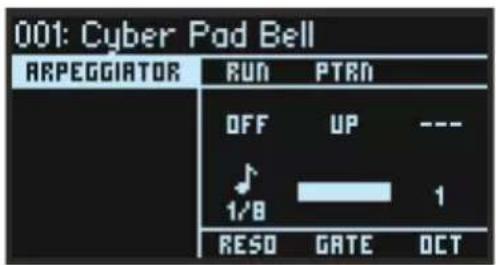

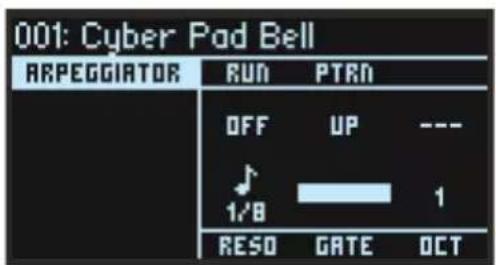

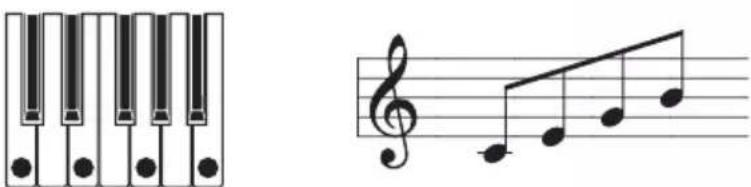

Jouer avec l'arpégiateur....22

1. Édition des programmes....24

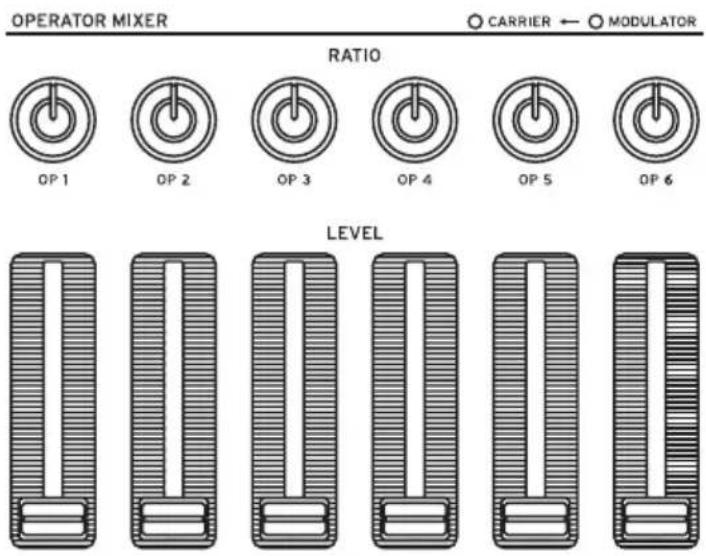

Édition avec la section OPERATOR MIXER 24

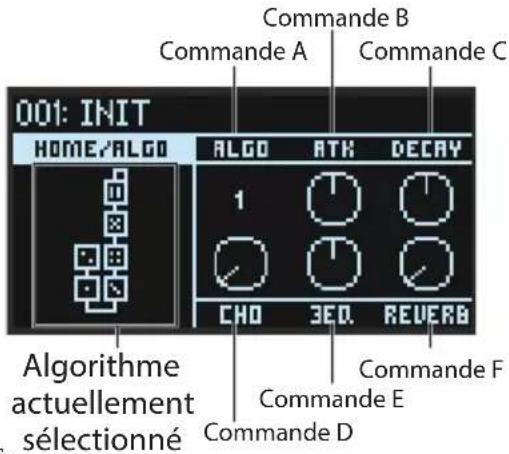

Facilité d'édition des programmes....25

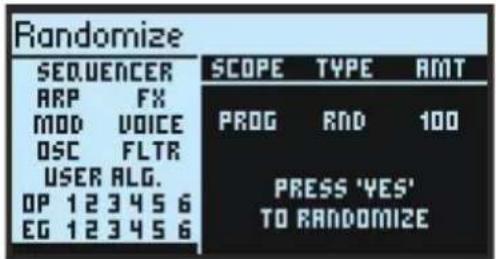

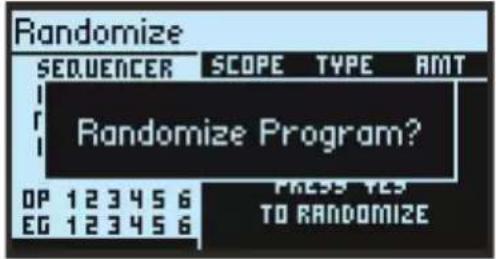

Édition aléatoire....25

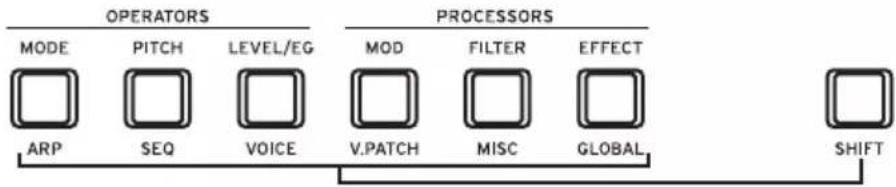

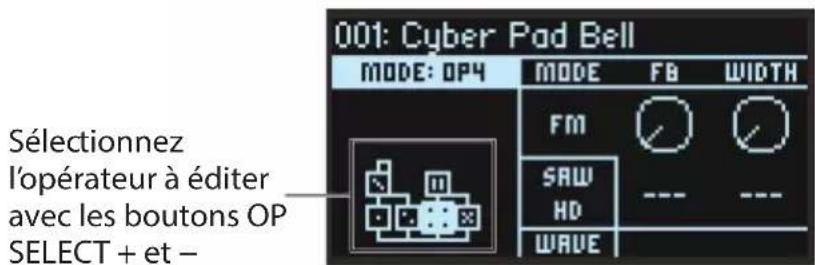

Édition précise....26

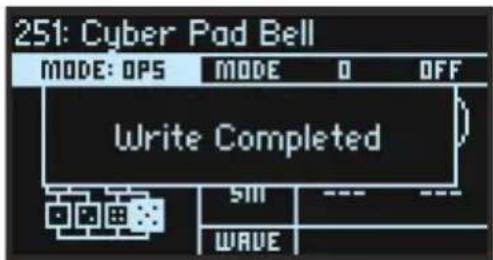

Sauvegarde d'un programme 27
Initialisation d'un programme....29
Annulation des éditions d'un programme 29

4. Utilisation du séquenceur pas à pas ....30

Fonctionnement du séquenceur....30

Lecture et enregistrement avec le séquenceur pas à pas ....31

Enregistrement pas à pas....31

Enregistrement de manipulations des commandes et curseurs avec le séquenceur de manipulations ....32

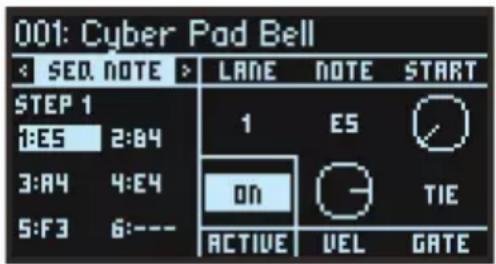

Édition de données de la séquence ....32

Présentation des paramètres 35

Liste des paramètres....35

HOME/ALGO 42

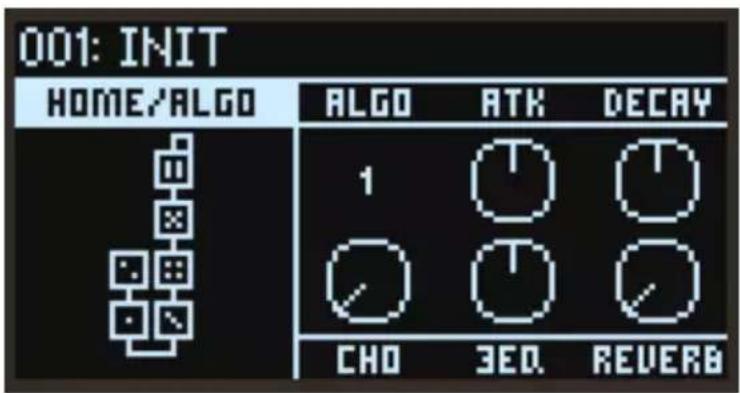

HOME/ALGO (Home/algorithme) 42

OPÉRATEURS: MODE....43

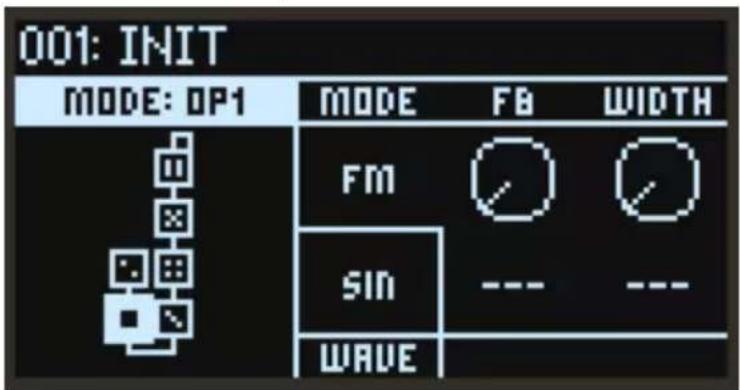

MODE: OP1...6 (mode d'opérateurs)....43

OPÉRATEURS: PITCH ....50

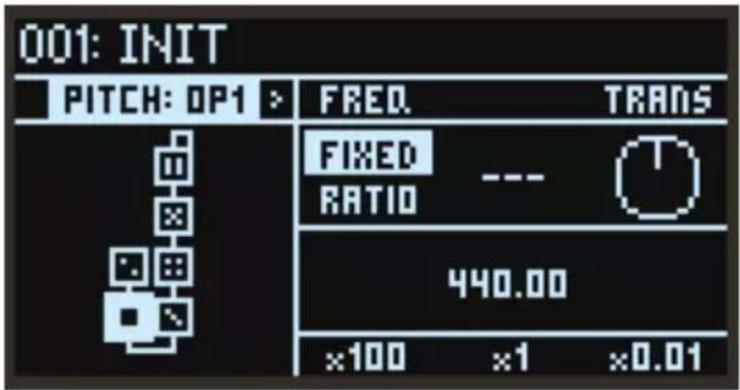

PITCH: OP1...6 (hauteur d'opérateur)....50

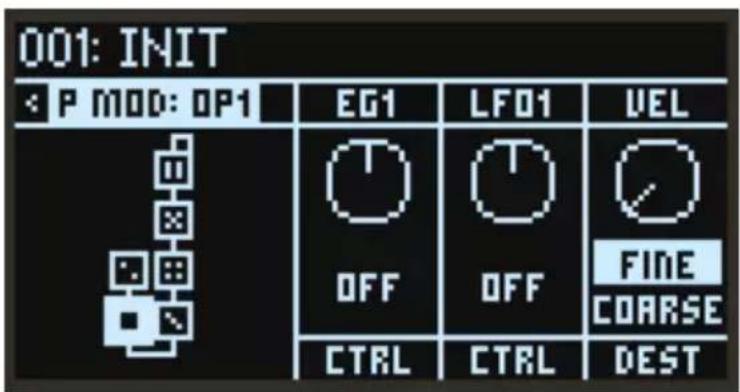

P MOD: OP1...6 (modulation de hauteur d'opérateur)....51

OPÉRATEURS: LEVEL/EG 52

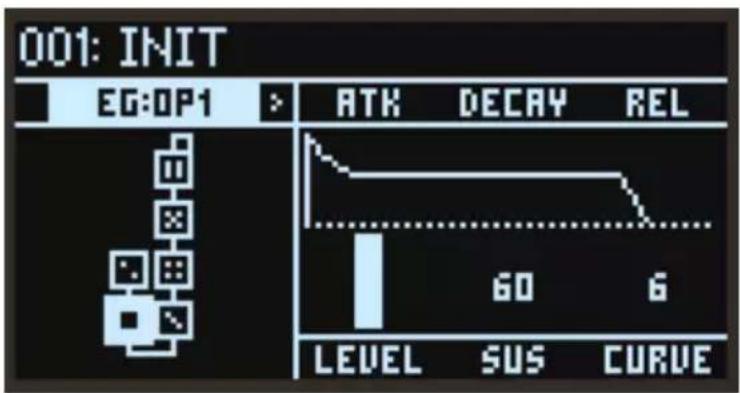

EG: OP1...6 (niveau/enveloppe d'opérateur) ....52

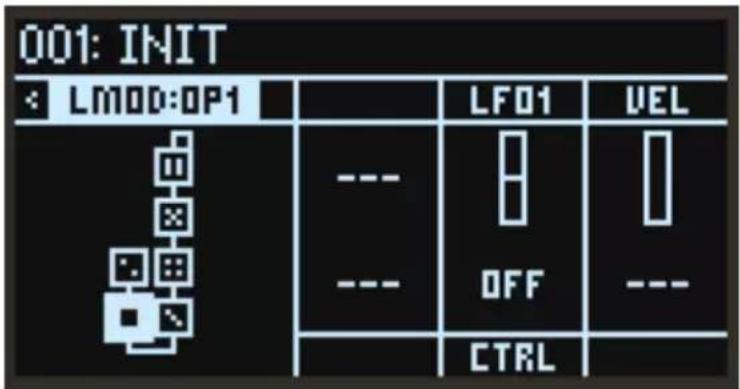

L MOD: OP1...6 (modulation du niveau d'opérateur)....54

MOD 55

EG1 PITCH, EG2 FLTR (filtre), EG3 (assignable) 55

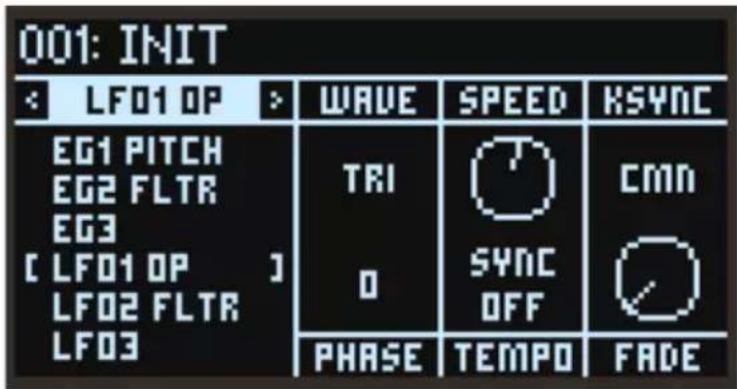

LFO1 OP (opérateurs), LFO2 FLTR (filtre), LFO3 (assignable) 55

FILTER....58

FILTER....58

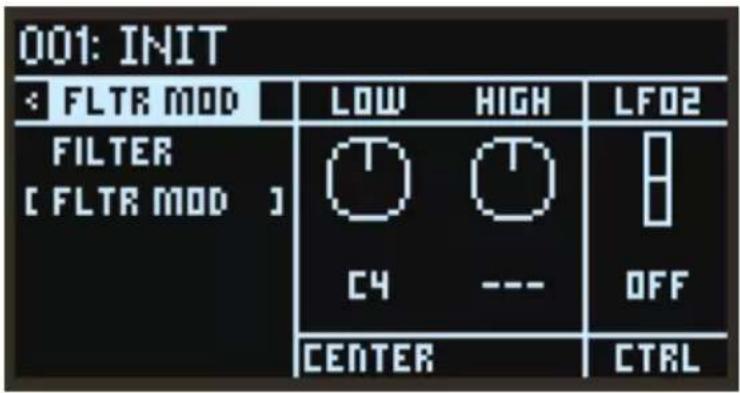

FLTR MOD (modulation de filtre)....60

EFFET......61

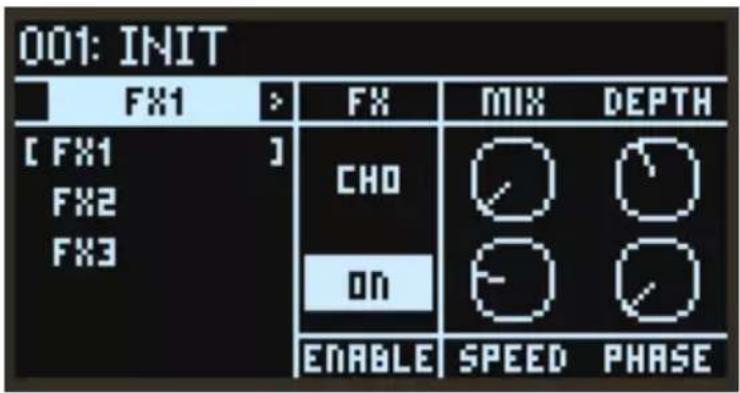

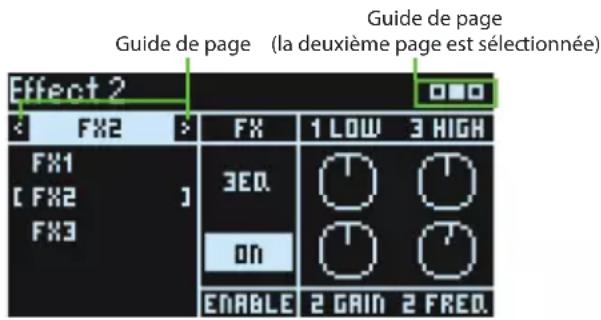

FX 1, 2, 3 (effets 1, 2, 3)....61

ARP (arpégiateur) 62

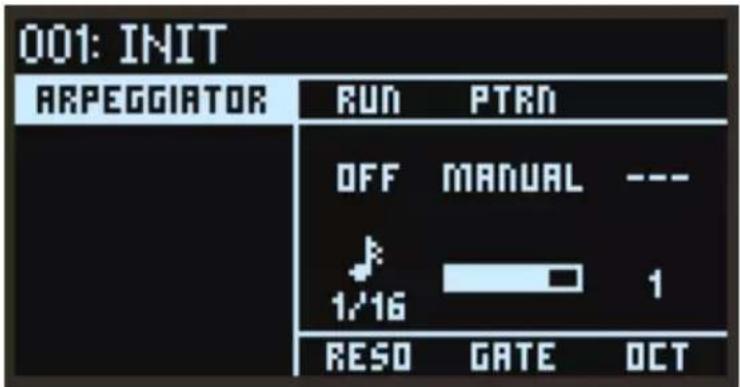

ARPEGGIATOR....62

SEQ (séquenceur)......64

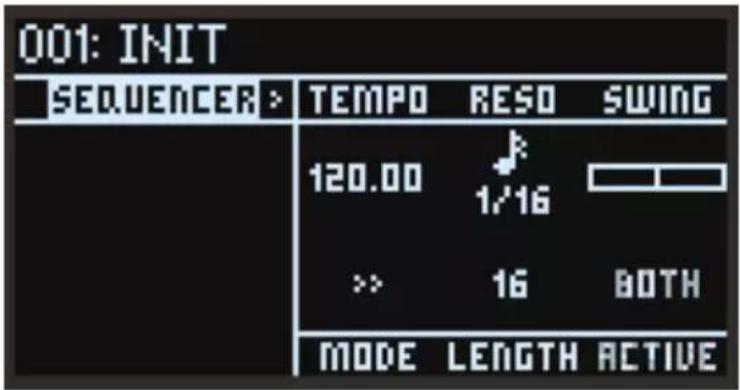

SEQUENCER....64

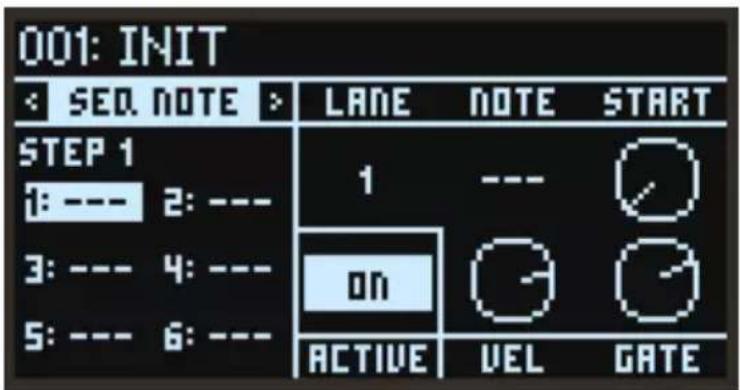

SEQ NOTE (notes du séquenceur)....65

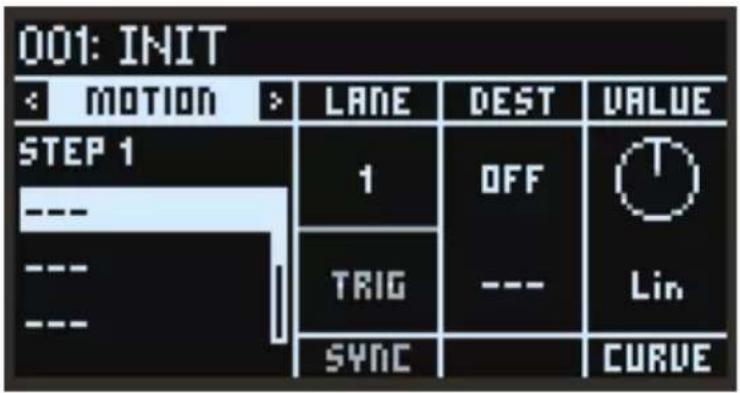

MOTION....66

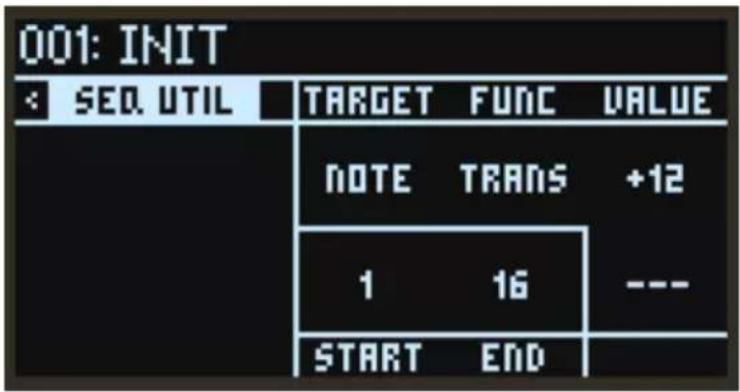

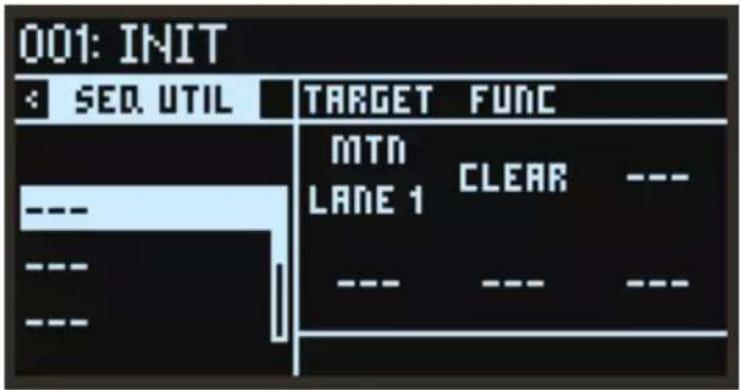

SEQ UTIL (fonctions utilitaires de séquenceur)....67

VOICE 69

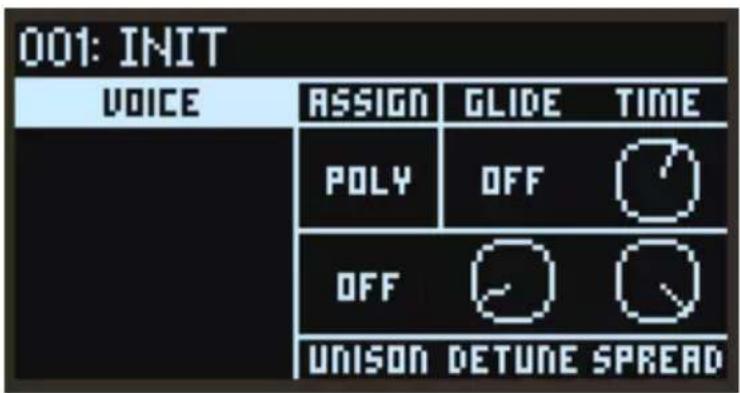

VOICE (assignation de voix)....69

V.PATCH....71

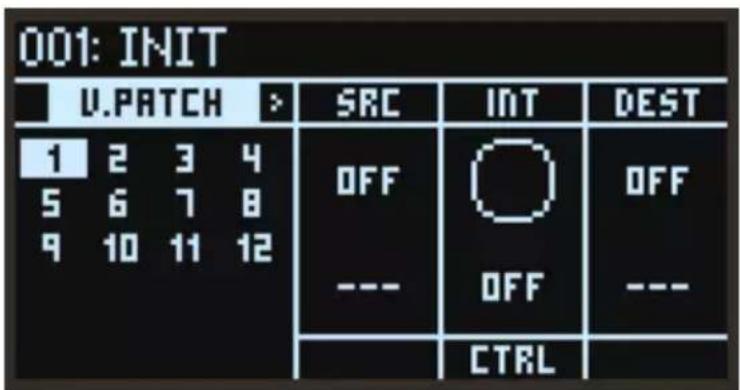

V.PATCH 1...12 (connexions virtuelles 1...12)....71

MISC 72

PROG PITCH (hauteur du programme)....72

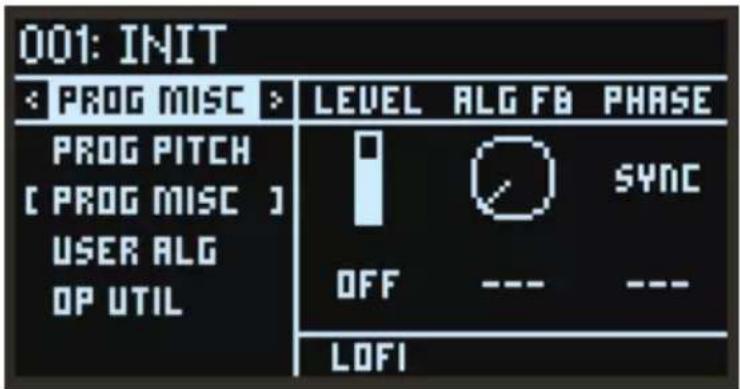

PROG MISC (Program Misc) 73

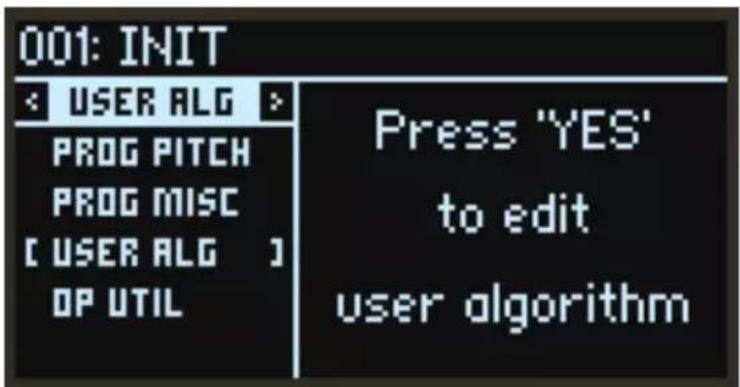

USER ALG (algorithme utilisateur) 73

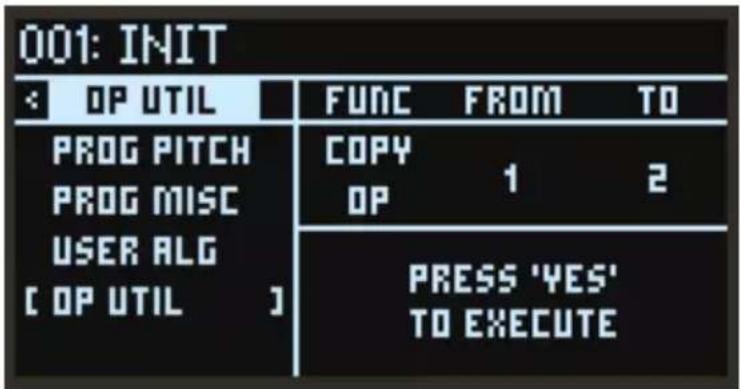

OP UTIL (fonctions utilitaires d'opérateur)....75

GLOBAL......76

TUNE 76

MIDI....76

CTRL (contrôleur) 79

SEQ 81

SYS 82

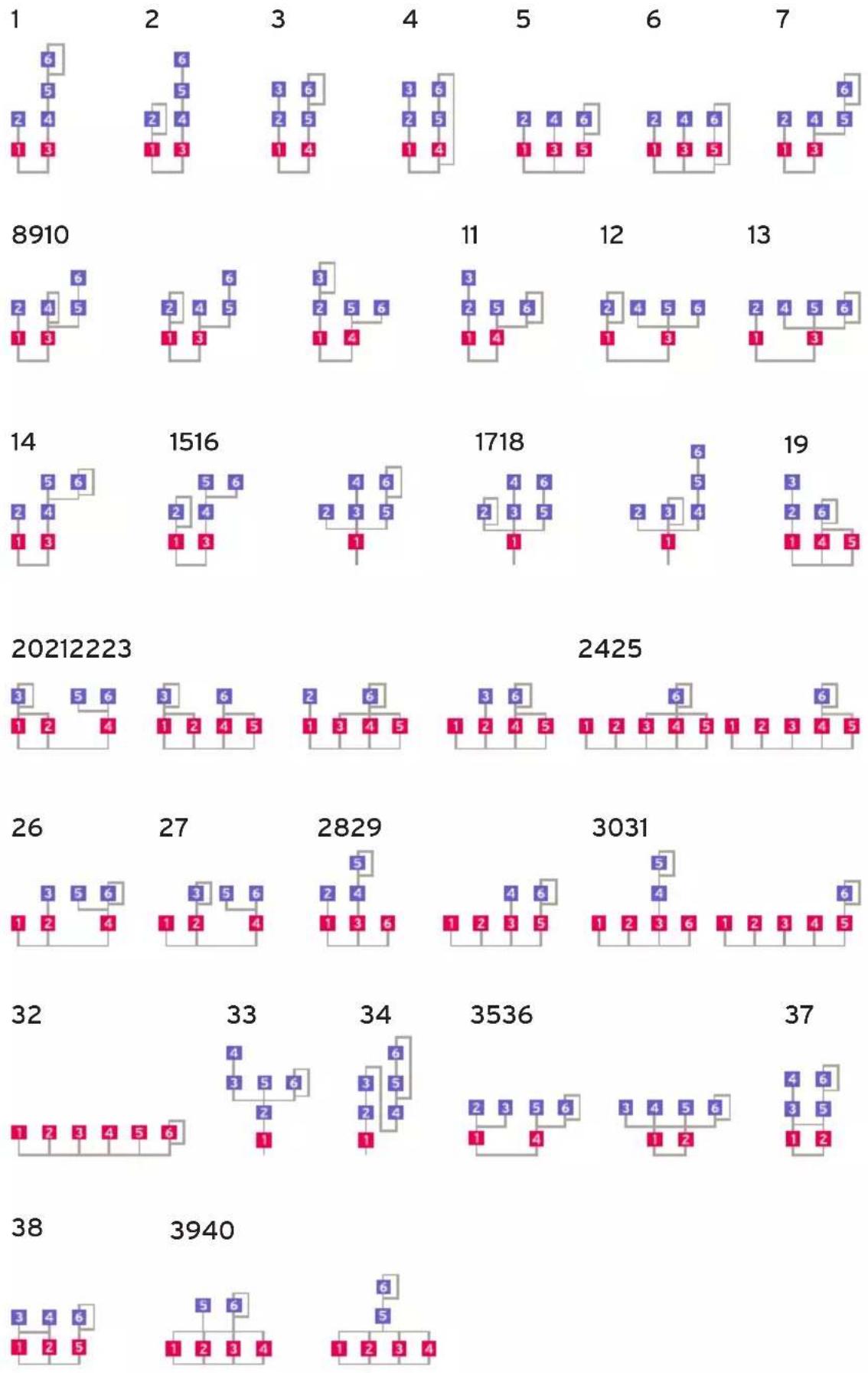

Liste des algorithmes ....83

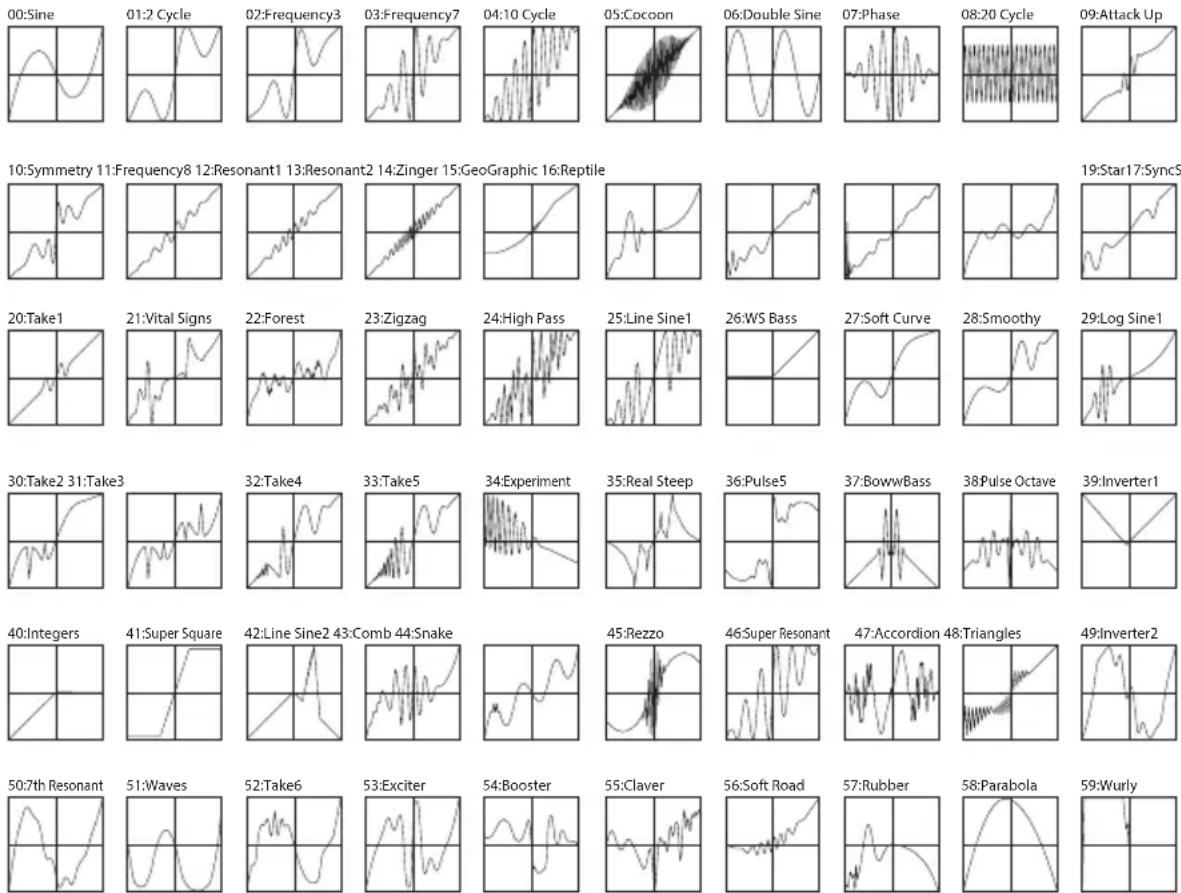

Liste des formes d'onde....84

Liste des sources de contrôle 85

Liste des destinations des manipulations....86

Liste des sources Virtual Patch....88

Liste des destinations Virtual Patch ....89

Liste des paramètres d'effet....91

Appendice 95

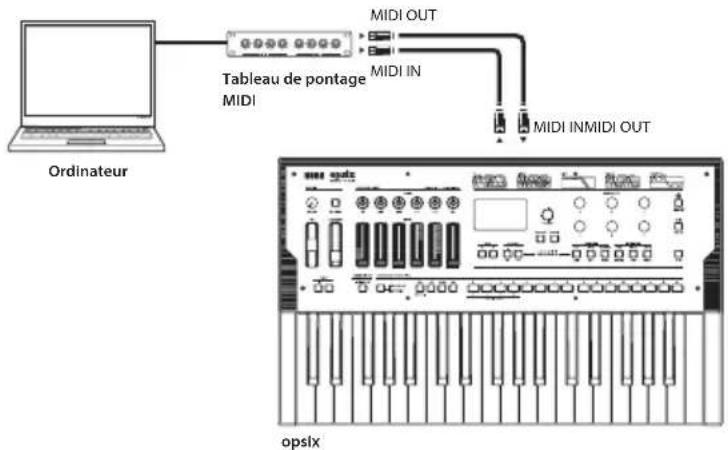

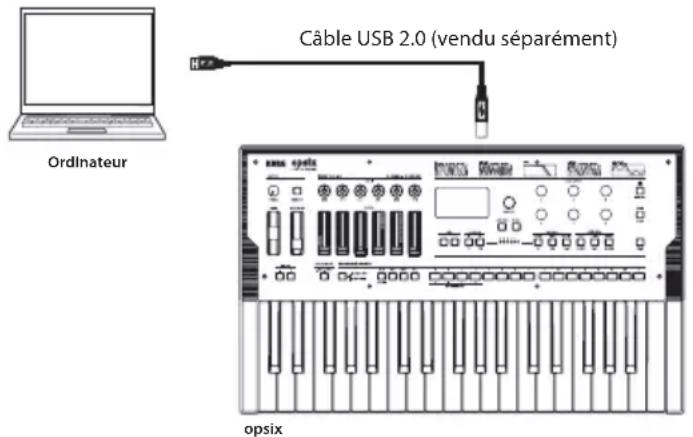

Connexion du opsix à un dispositif MIDI ou à un ordinateur......95

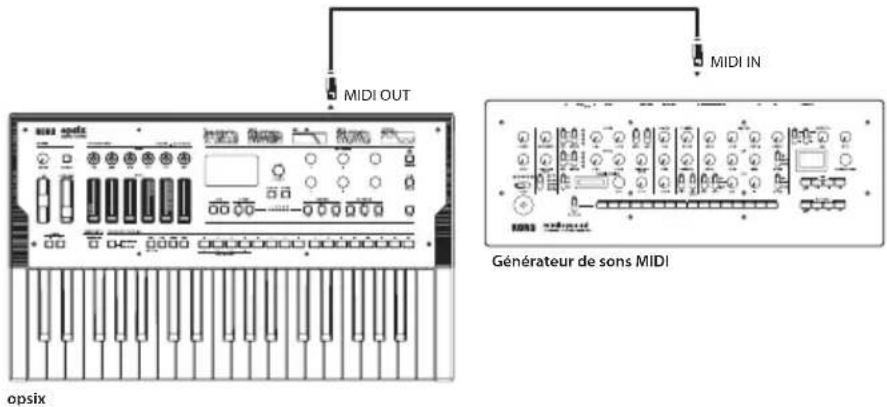

Connexion d'un ordinateur ou d'un dispositif MIDI....95

Réglages MIDI....97

Logiciel Librarian....98

Chargement de sons du DX7....99

Messages SysEx pouvant être chargés....99

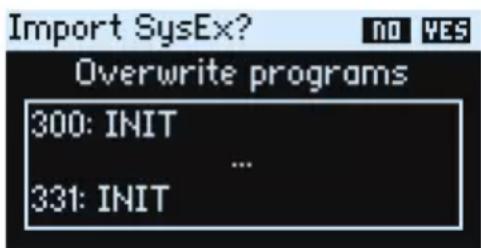

Réception de messages SysEx du DX7 99

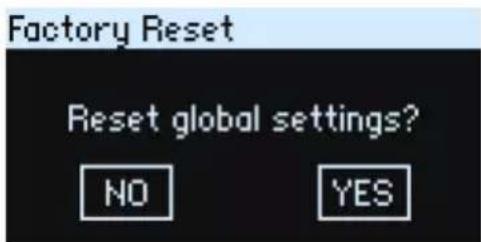

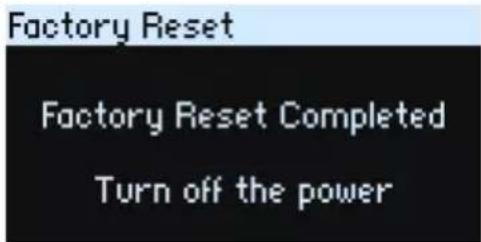

Initialisation des réglages d'usine du opsix ....101

Dépannage....103

Fiche technique....105

Liste des noms de programmes....107

Liste des programmes favoris....115

MIDI Implementation Chart....116

Au sujet de ce manuel

- À propos des manuels et de leur utilisation

Le opsix est accompagné des manuels suivants:

• Précautions (pour le opsix uniquement : document imprimé et fichier PDF)
• Guide de prise en main (sous forme imprimée et de fichier PDF)
• Mode d'emploi (ce document, en fichier PDF)

Vous pouvez télécharger ces manuels électroniques (PDF) sur le site internet de Korg (www.korg.com).

- Conventions utilisées dans ce manuel

• Indication des paramètres
  Les paramètres dans ce manuel sont notés entre guillemets, tels qu'ils apparaissent sur les affichages.

- Symboles, ▲, Remarque, Astuce

Ces symboles signalent respectivement un avertissement, une remarque supplémentaire ou une astuce.

• Saisies d'écran du manuel

Les valeurs des paramètres figurant dans les illustrations de ce manuel sont uniquement fournies à titre d'exemple; elles ne correspondent pas nécessairement aux réglages qui apparaissent sur l'écran LCD de votre instrument.

- À propos de MIDI

“CC#” est le sigle de “Control Change Number”, alias commande de contrôle. Dans les explications liées aux messages MIDI, les numéros entre crochets [ ] font toujours référence à des nombres hexadécimaux.

- À propos du opsix, du opsix SE et du opsix module

Les informations de ce Manuel d'utilisation s'appliquent au opsix, au opsix SE et au opsix module. Les descriptions de ce manuel repérées par "opsix SE uniquement" ou "opsix module uniquement" concernent uniquement ces produits. Bien que les illustrations des panneaux et exemples d'affichages repris dans ce manuel proviennent du opsix, l'affichage et les fonctions sont quasi identiques sur le opsix SE et le opsix module. Si vous utilisez le opsix module, toute mention de l'utilisation d'un clavier figurant dans ce manuel doit être comprise comme une référence à l'utilisation d'un clavier MIDI externe.

AVERTISSEMENT SUR LES DROITS D'AUTEUR

- Cet appareil professionnel est uniquement destiné à être utilisé avec des œuvres dont vous détenez les droits d'auteur ou pour lesquelles vous avez reçu du détenteur de droits l'autorisation de performance en public, d'enregistrement, de diffusion, de vente et de copie, ou encore des œuvres pour lesquelles ces activités relèvent de "l'utilisation équitable" aux yeux des lois régissant les droits d'auteur. Si vous ne détenez pas les droits d'auteur de l'œuvre, n'avez pas reçu l'autorisation du détenteur de ces droits ou si votre utilisation de l'œuvre ne relève pas d'une utilisation équitable, vous risquez d'enfreindre les lois sur les droits d'auteur, ce qui pourrait être passible de dommages et de poursuites. KORG DÉCLINE TOUTE RESPONSABILITÉ POUR TOUTE INFRACTION COMMISE LORS DE L'UTILISATION DE PRODUITS KORG.

- Les données contenues dans ou accompagnant ce produit ne peuvent pas être extraites, enregistrées ni sauvegardées sous quelque forme similaire à leur état original, ni distribuées ou rendues accessibles au public sur internet. Le contenu de ce produit (comme par exemple les programmes sonores, données de style, motifs d'accompagnement, données MIDI, données d'échantillon PCM, données audio, système d'exploitation, etc.) sont la propriété intellectuelle de KORG Inc. ou du matériel soumis au droit d'auteur et utilisé par KORG Inc. sous licence de tiers. L'utilisation du contenu mentionné ci-dessus afin de produire ou de jouer des œuvres musicales, ou d'enregistrer et de distribuer de telles œuvres, ne nécessite pas l'autorisation de KORG Inc.

* Tous les noms de produits et de sociétés sont des marques commerciales ou déposées de leur détenteur respectif.

Introduction

Merci d'avoir choisi le synthétiseur FM modifié opsix/opsix SE/opsix module de Korg. Lisez attentivement ce manuel d'utilisation pour obtenir un plaisir de jeu maximum de votre nouvel instrument.

1. Principales fonctions

• Le synthétiseur opsix est doté d'un générateur de son FM produisant des harmoniques complexes via une modulation rapide des formes d'onde élémentaires de ses oscillateurs au moyen d'autres oscillateurs.
• Outre la synthèse FM, le opsix offre aussi plusieurs modes d'opérateurs tels qu'un modulateur en anneau, un plieur d'onde, etc. Les six opérateurs peuvent être combinés pour produire un large éventail de sons.
• Le mélangeur d'opérateurs (alias "OPERATOR MIXER", doté de curseurs et de commandes) permet de contrôler directement les paramètres de chaque opérateur. Cet outil utile permet d'éditer de manière intuitive et d'opérer des changements dynamiques de sons tout en jouant.
• Le opsix inclut une vaste collection de filtres, notamment les modèles Polysix et MS-20, soit les outils requis pour produire des sons tels que ceux générés via la synthèse soustractive.
• Trois multi-effets haute définition permettent de choisir chacun parmi 30 types d'effets.
• 500 programmes (350 programmes d'usine et 150 programmes utilisateur à la sortie d'usine) peuvent être rappelés et sauvegardés instantanément.
• Intègre un puissant séquenceur polyphonique à 16 pas.
• Un analyseur de spectre et un oscilloscope permettent de visualiser le son.
• Le opsix SE est doté d'un clavier de 61 touches avec aftertouch. La fonction aftertouch est un effet appliqué quand vous exercez une pression sur une touche après son enfoncement. Plus la pression est forte, plus l'effet est marqué. L'aftertouch est généralement utilisé pour contrôler le volume, le timbre (fréquence de coupure) et la sensibilité du LFO.
• Le opsix module est doté d'une fonction de déclenchement de note permettant de jouer via les boutons STEP 1–13 au lieu d'utiliser un clavier.
• Cet instrument prend en charge certains fonctionnalités du protocole MIDI 2.0 (Property Exchange) et peut communiquer avec des dispositifs MIDI compatibles. (Fonctions prises en charge dans les versions 3.1.0 et ultérieures du système) Pour plus de détails, visitez le site internet de Korg (www.korg.com).

2. À propos du générateur de son du opsix

Les principes de la synthèse FM ont été découverts et établis par John Chowning, professeur à la Stanford University dans les années 1970, au cours d'expériences sur le vibrato. La génération de son FM est plus tard intégrée à une puce LSI et exploitée par Yamaha Corporation. Dès le début des années 1980, la synthèse FM est le moteur sonore interne de la série de synthétiseurs DX, des ordinateurs, des jeux électroniques et des téléphones portables.

Opérateur (modulateur, porteur)

La génération de son FM ('Frequency Modulation' ou modulation de fréquence) repose sur des éléments de synthèse appelés "opérateurs". Les opérateurs sont modulés au moyen de simples formes d'onde d'entrée (WAVE) telles que des sinusoides et produisent des sons aux harmoniques complexes. Les opérateurs peuvent faire office de modulateur ou de porteur. Le signal produit par un modulateur alimente un autre opérateur et modifie le signal produit par cet opérateur. Les porteurs reçoivent le signal de sortie de modulateurs et produisent un résultat modulé sous forme de son.

Algorithms

Dans le générateur de son FM, la combinaison des rôles et des connexions des opérateurs est ce qu'on appelle un "algorithme". Le choix d'un algorithme est un excellent point de départ pour la création d'un son. Le générateur de son du opsix intègre six opérateurs et une sélection de plus de 40 algorithmes préprogrammés. Vous pouvez en outre mettre la fonction d'algorithme utilisateur à profit pour créer de nouvelles combinaisons.

Modes d'opérateurs

Bien que le générateur de son FM soit le fondement du opsix, vous pouvez changer de mode d'opérateurs pour produire des types de modulations autres que FM. La combinaison du modulateur en anneau, du filtre et du plieur d'onde ('wavefolder') permet de générer de nouveaux types de sons se démarquant de l'éventail de sons FM typiques.

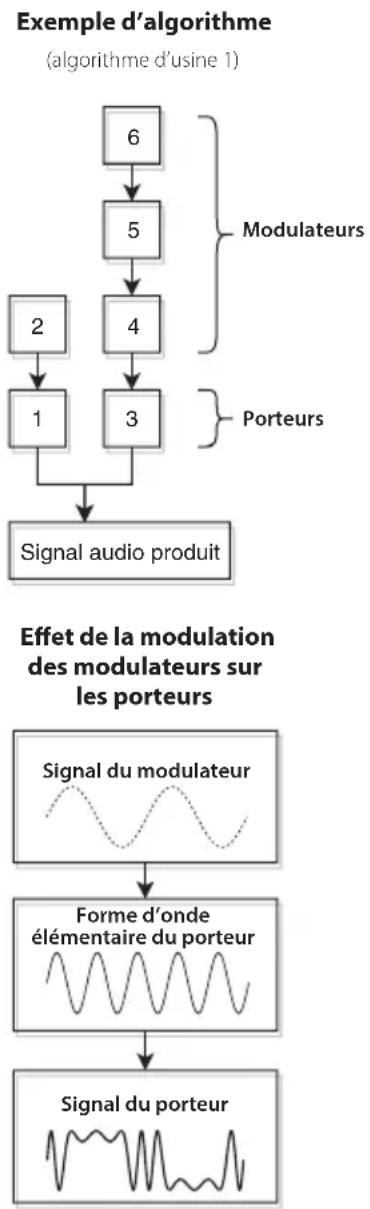

Un opérateur comprend une entrée, une sortie et un oscillateur. Le mode d'opérateurs du porteur détermine la manière dont l'oscillateur est modulé par le signal d'entrée du modulateur. C'est cette modulation qui forge le caractère du son. En plus des modes d'opérateurs FM, Ring Mod, Filter, Filter FM Wave Folder et Effect, le opsix comporte les modes Mute et Bypass bien pratiques pour l'édition.


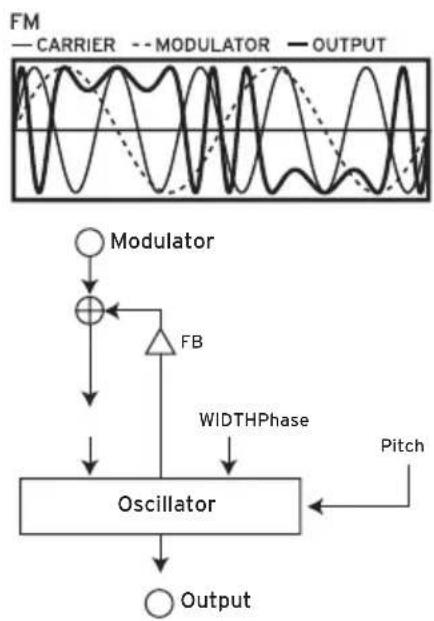

FM

Par exemple, quand le LFO est utilisé pour augmenter et diminuer la hauteur, vous obtenez un effet similaire à un vibrato. La FM ('Frequency Modulation' ou modulation de fréquence) est un vibrato ultra-rapide. La phase d'un oscillateur est modulée avec le signal d'entrée du modulateur, qui augmente et diminue rapide-ment sa hauteur. (Le fonctionnement est identique au générateur de son VPM de Korg et aux synthétiseurs FM conventionnels.) Comme la modulation est extrêmement rapide, le résultat est perçu non comme un vibrato, mais comme un changement de timbre. Dans ce mode d'opérateurs, les paramètres FB et WIDTH permettent de contrôler la quantité d'auto réinjection et la largeur de la forme d'onde de l'oscillateur.

- Programme représentatif: 057: Strum Down, 327: [TMP] 2OP FM

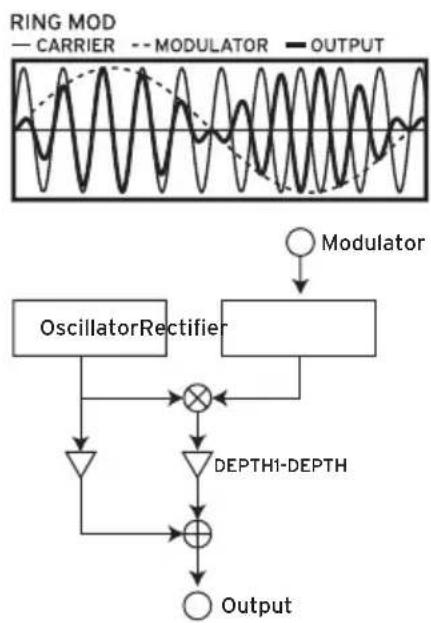

Ring Mod. (modulateur en anneau)

La modulation de l'amplitude d'un signal produit un trémolo. La modulation en anneau ('Ring Mod' pour les intimes) désigne un trémolo ultra rapide. Elle doit son nom à la forme du circuit électrique utilisé à l'origine pour générer l'effet. Les signaux d'entrée des modulateurs sont multipliés avec l'oscillateur du porteur pour produire un changement rapide d'amplitude du signal. Comme pour la FM, la modulation ultra rapide est perçue comme un changement de timbre. L'entrée du ou des modulateurs peut être traitée par un redresseur dont le paramètre "SHAPE" détermine l'intensité du redressement. Plus la valeur est élevée, plus des harmoniques sont ajoutées.

- Programme représentatif: 134: Ring It On, 331: [TMP] Ring Mod

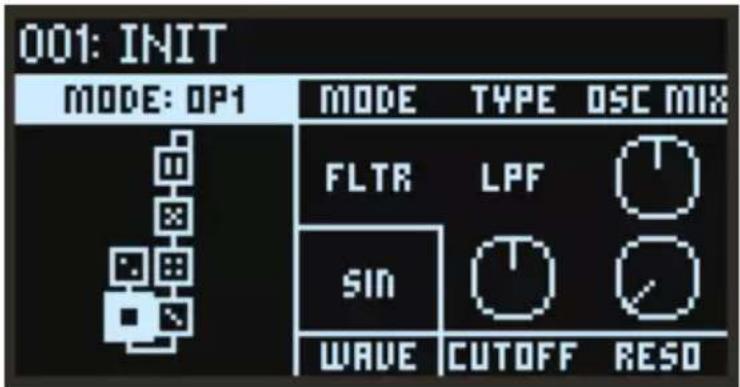

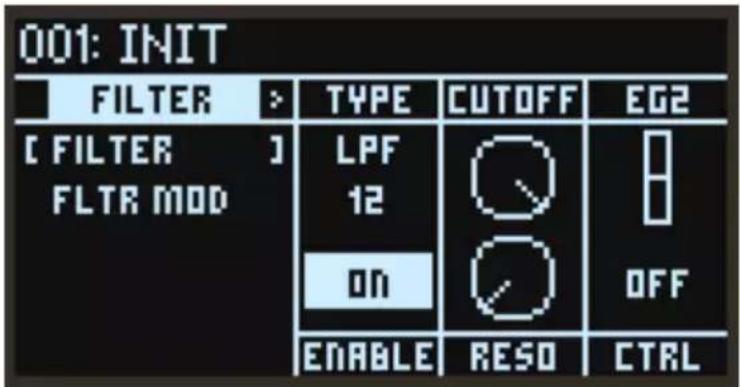

Filtre

FILTER

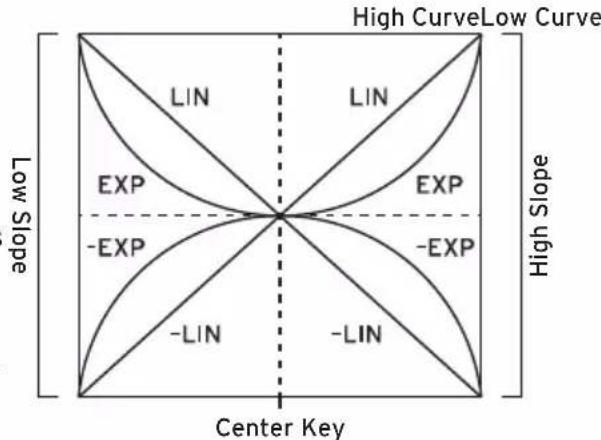

Il s'agit d'un filtre équipé d'une fonction de pondération du clavier ('key track'). Les signaux d'entrée de l'oscillateur et du ou des modulateurs sont transmis au filtre. Le paramètre "OSC-MIX" détermine la portion du signal d'oscillateur transmise au filtre. La fréquence de coupure est synchronisée avec la hauteur de l'oscillateur et le paramètre "CUTOFF" ajoute un décalage.

- Programme représentatif: 178: Formant Pad, 324: [TMP] Reso Noise

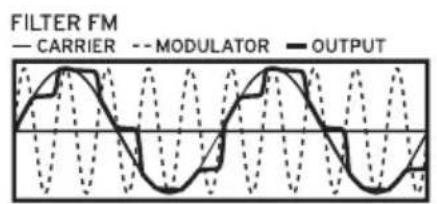

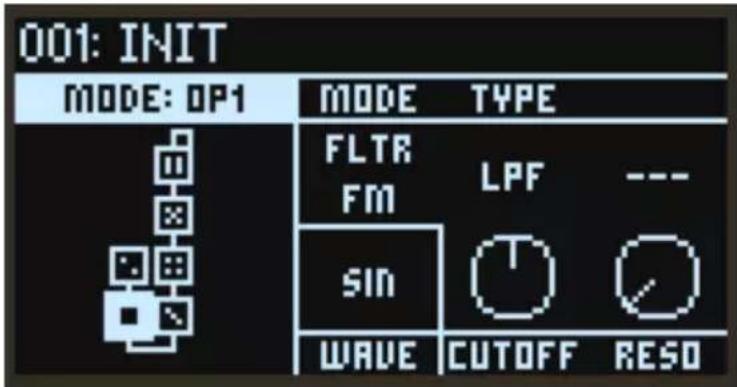

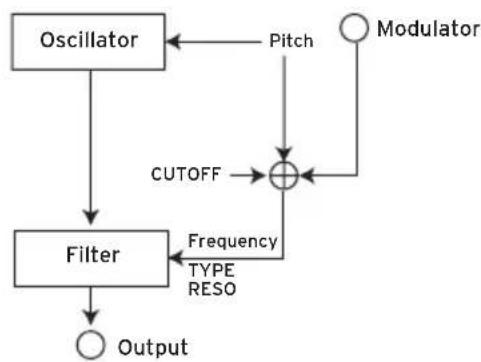

Filter FM (filtre FM)

FILTER FM - CARRIER - MODULATOR - OUTPUT

Le fait de moduler la fréquence de coupure d'un filtre avec un LFO produit un effet similaire à une pédale Wah. Filter FM génère un effet wah ultra-rapide. La fréquence de coupure est modulée via les signaux reçus du ou des modulateurs et le signal de l'oscillateur sert de signal audio alimentant le filtre. Comme pour le mode Filter, la fréquence centrale de modulation est synchronisée avec la hauteur de l'oscillateur et le paramètre CUTOFF permet d'ajouter un décalage.

- Programme représentatif: 157: FilterFM Pad, 335: [TMP] Filter FM

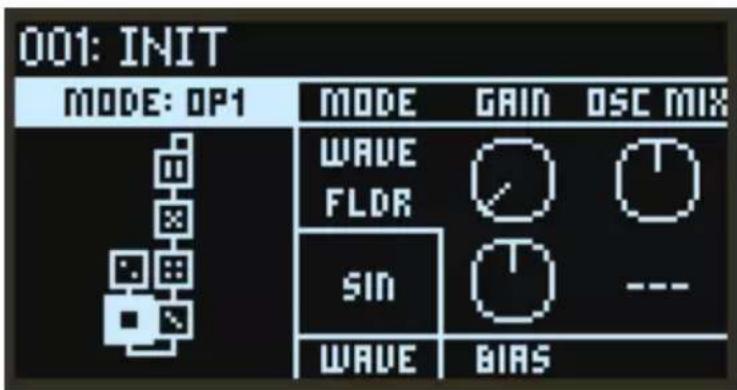

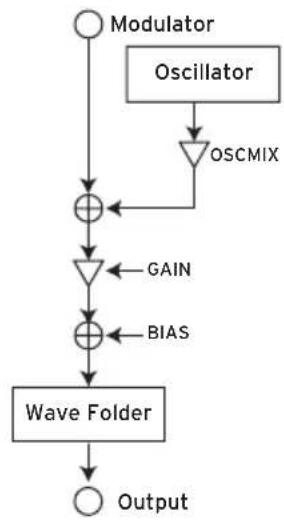

Wave Folder (plieur d'onde)

WAVE FOLDER — INPUT — OUTPUT

Il s'agit d'un effet de mise en forme de l'onde. Le circuit de plieur d'onde produit des harmoniques en inversant la forme d'onde des signaux d'entrée de l'oscillateur et du modulateur à un seuil fixe. Le paramètre "OSCMIX" détermine la portion du signal d'oscillateur transmise au plieur d'onde.

- Programme représentatif: 024: Dynamik, 334: [TMP] Wavefolder

Effect


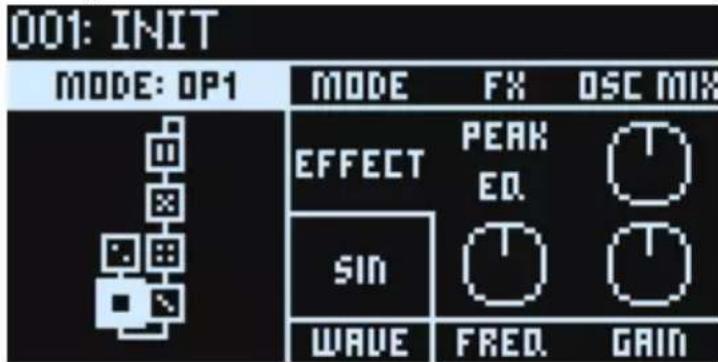

Dans ce mode, l'opérateur fait office d'effet, comme par exemple delay, filtre en peigne ou distorsion. Le signal de l'oscillateur et le signal d'entrée du modulateur sont transmis à l'effet. Le paramètre OSCMIX contrôle le niveau d'entrée de l'oscillateur. Les autres paramètres d'effet différent selon le type d'effet que vous choisissez.

• Programme représentatif:

Peaking EQ 020: Ana Eleki Piano, 240: Dirty Trautonium Shelving EQ 311: KONG's Footstep

Phaser 087: Snow Ball, 340: [TMP] Phaser Noise

Règle le niveau du signal transmis aux prises AUDIO OUTPUT (L/MONO, R) et à la prise casque.

2. Bouton TAP TEMPO

Pendant la lecture, vous pouvez régler manuellement le tempo en appliquant plusieurs ‘tapes’ légères et successives à ce bouton au tempo voulu (fonction ‘Tap Tempo’).

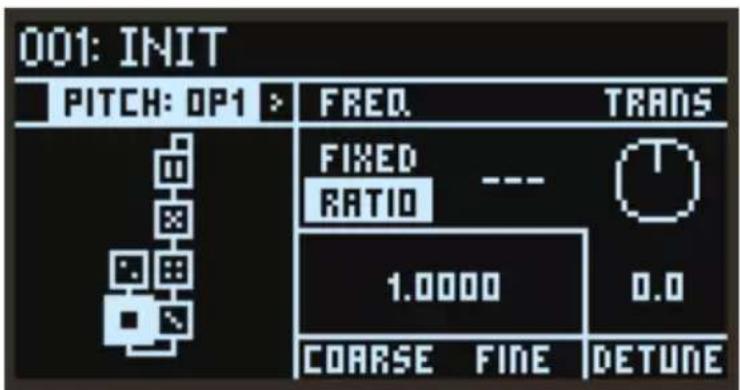

Ces commandes changent la hauteur de chaque opérateur. Manipulez ces commandes en maintenant le bouton SHIFT enfoncé pour changer de mode d'opérateurs. Voyez "Édition avec la section OPERATOR MIXER", p.24.

4. Curseurs LEVEL OP 1–6

Ces curseurs règlent le niveau de sortie de chaque opérateur. Manipulez ces curseurs en maintenant le bouton SHIFT enfoncé pour changer les formes d'onde des oscillateurs. Voyez "Édition avec la section OPERATOR MIXER", p.24.

5. Écran

Il affiche diverses informations telles que les données du programme et les valeurs des paramètres.

6. Commande PROGRAM

Sélectionne le programme. Voyez “Sélection du programme voulu pour le jeu”, p.20.

7. Boutons PAGE < et >

Naviguez dans les pages d'édition avec les boutons < et >.

Ces boutons sont actifs quand le guide de page est affiché à l'écran.

8. Boutons OP SELECT +/- et boutons YES/NO

Utilisez ces boutons pour sélectionner l'opérateur à éditer. Ils servent aussi à sélection-

ner (YES) ou annuler la sélection (NO) des éléments d'une liste, ou lors de la sauvegarde des programmes.

9. Bouton ANALYZER

Affiche l'analyseur de spectre et l'oscilloscope à l'écran. Voyez "Utilisation de l'analyseur", p.22.

10. Bouton (ALGO)

Affiche la page HOME/ALGO.

11. Diodes de sélection d'opérateur

L'opérateur sélectionné s'allume quand la page d'édition d'opérateur (MODE, PITCH, LEVEL) est affichée.

Guide de page (la deuxième page est sélectionnée) Effect 2 FX2 FX 1 LOW 3 HIGH FX1 [ FX2 ] FX3 3ED. ON ENABLE 2 GAIN 2 FREQ.

12. Commandes DATA ENTRY A-F

Ces commandes changent la valeur des paramètres affichés à l'écran. Maintenez enfoncé le bouton SHIFT en tournant une commande pour effectuer un réglage plus précis de la valeur. Voyez “Facilité d’édition des programmes”, p.25.

Ces boutons changent la page d'édition affichée à l'écran. Appuyez sur ces boutons en maintenant enfoncé le bouton SHIFT pour afficher la page indiquée en dessous des boutons.

14. Bouton (randomisation)

Ce bouton active l'édition aléatoire. Maintenez enfoncé le bouton SHIFT en appuyant sur ce bouton pour initialiser le programme. Voyez "Édition aléatoire", p.25.

15. Bouton WRITE

Sauvegarde les paramètres du programme édité. Maintenez enfoncé le bouton SHIFT en appuyant sur ce bouton pour restaurer les paramètres sauvegardés du programme en cours d'édition. Voyez “Sauvegarde d’un programme”, p.27.

16. Bouton SHIFT

Ce bouton offre l'accès à des fonctions supplémentaires des commandes et boutons. En outre, la valeur courante de chaque paramètre à l'écran s'affiche brièvement quand vous enfoncez SHIFT. Appuyez deux fois sur le bouton SHIFT pour maintenir active la fonction SHIFT. Appuyez à nouveau sur SHIFT pour annuler le maintien.

17. Molette PITCH

À l'exception du opsix module : Contrôle la hauteur du son.

18. Molette MODULATION

À l'exception du opsix module : Cette molette est typiquement utilisée pour contrôler la fréquence de coupure ou l'intensité du vibrato. Vous pouvez aussi déterminer vous-même les paramètres contrôlés avec la molette.

19. Boutons OCTAVE

À l'exception du opsix module : Ces boutons transposent la plage de hauteur assignée au clavier par pas d'une octave sur une plage de +/-4 octaves.

20. Bouton ARPEGGIATOR

Active/désactive l'arpégiateur. Maintenez ce bouton enfoncé pour activer/désactiver la fonction de verrouillage (Latch) de l'arpégiateur. Voyez "Jouer avec l'arpégiateur", p.22.

21. Bouton SEQUENCER/FAVORITES

Permet de sélectionner la fonction assignée aux boutons STEP 1–16. Quand SEQUENCER est sélectionné, les boutons font office de boutons de pas pour le séquenceur pas à pas. Voyez “Lecture et enregistrement avec le séquenceur pas à pas”, p.31. Quand FAVORITE est sélectionné, vous pouvez assigner les programmes qui vous plaisent aux boutons STEP 1–16 et les rappeler instantanément. Voyez “Fonction FAVORITE”, p.21.

opsix module uniquement : Quand NOTE TRIGGER est sélectionné, les boutons STEP 1–16 permettent de jouer des notes au lieu d’utiliser un clavier. Voyez “Fonction Note Trigger”, p.21.

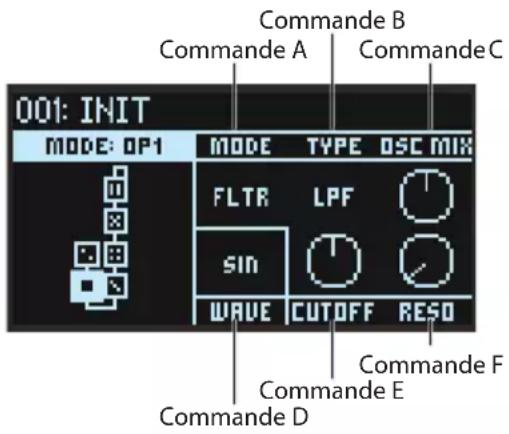

Commande B Commande A Commande C 001: INIT MODE: OP1 MODE TYPE OSC MIX FLTR LPF sin WAVE CUTOFF RESO Commande F Commande E Commande D

22. Bouton PLAY

Ce bouton lance et arrête la lecture du séquenceur pas à pas. Quand vous activez la lecture, le séquenceur est toujours initialisé et retourne au premier pas. Tout en maintenant enfoncé le bouton SHIFT, appuyez sur le bouton PLAY pour activer le mode de déclenchement via le clavier ('Key Trigger'). Pour activer la fonction "Latch" du mode de déclenchement via le clavier, appliquez une longue pression sur le bouton PLAY tout en enfonçant le bouton SHIFT.

23. Bouton REC

Active le mode d'enregistrement du séquenceur pas à pas. Si le séquenceur est à l'arrêt, ce bouton active l'enregistrement pas à pas ; si le séquenceur est en cours de lecture, il lance l'enregistrement en temps réel.

24. Bouton CLEAR

Quand le séquenceur pas à pas est en cours de lecture et que vous enfoncez ce bouton, la séquence est étouffée. Pendant un enregistrement en temps réel, une pression sur ce bouton efface les notes jouées à ce moment. À tout autre moment, vous pouvez maintenir ce bouton enfoncé et choisir le pas à effacer avec les boutons STEP 1–16. Voyez “Sélection de pas à étouffer”, p.33.

25. Bouton DUP.

Pour copier un pas sélectionné dans un autre pas, maintenez ce bouton enfoncé et sélectionnez le pas de source et le pas de destination pour la copie avec les boutons STEP 1–16. Voyez “Supprimer des informations de pas”, p.32.

26. Boutons STEP 1–16

Si vous enfoncez le bouton SEQUENCER/FAVORITES quand SEQUENCER est sélectionné, vous pouvez activer/désactiver les pas du séquenceur pas à pas, éditer la séquence ou choisir les pas affichés. Voyez “4. Utilisation du séquenceur pas à pas”, p.30.

Quand FAVORITES est sélectionné, les boutons STEP 1–16 permettent de rappeler les programmes favoris que vous avez mémorisés. Voyez “Fonction FAVORITE”, p.21.

27. Bouton d'alimentation

opsix module uniquement : Met l'instrument sous/hors tension. Voyez "1. Mise sous/hors tension", p.18.

2. Connexions en face arrière

• opsix


Prise DC 12V Prises MIDI IN, OUT Prise USB B Prise DAMPER Prises OUTPUT L/MONO, R Prise (casque) Crochet pour câble Bouton (alimentation) DC 12V OUT MIDI IN DAMPER OUTPUT L/MONOR Adaptateur secteur (fourni) Câble MIDI Câble MIDI MIDI IN Module de sons, Interface MIDI pour station audionumérique (DAW), etc. Clavier MIDI, Interface MIDI pour station audionumérique (DAW), etc. Câble USB Pédale de résonance, pédale commutateur, etc. USB Ordinateur Casque Entrée L Entrée R Mélangeur, Moniteurs, Interface audio, etc.

• opsix SE

Prise DC 12V Prises MIDI IN, OUT Prises OUTPUT Prise DAMPER Crochet pour câble Bouton (alimentation) Prise USB B MONO, R Prise Ω (casque) Adaptateur secteur (fourni) Câble MIDI Câble MIDI Câble USB MIDI IN MIDI OUT Module de sons, Interface MIDI pour station audionumérique (DAW), etc. Clavier MIDI, Interface MIDI pour station audionumérique (DAW), etc. Pédale de résonance, pédale commutateur, etc. Casque USB Ordinateur Entrée L Entrée R Mélangeur, Moniteurs, Interface audio, etc.

• opsix module


Prise DC 12V Prises MIDI IN, OUT Prise DAMPER Prises OUTPUT L/ MONO, R Prise (casque) Crochet pour câble Prise USB B opsix Adaptateur secteur (fourni) Câble MIDI MIDI IN Module de sons, Interface MIDI pour station audionumérique (DAW), etc. Câble MIDI MIDI OUT Clavier MIDI, Interface MIDI pour station audionumérique (DAW), etc. Pédale de résonance, pédale commutateur, etc. Casque Ordinateur Entrée L Entrée R Mélangeur, Moniteurs, Interface audio, etc.

Connexion de l'adaptateur secteur

1. Branchez la fiche CC de l'adaptateur secteur fourni à la prise DC 12V sur le panneau arrière du opsix.
   Utilisez exclusivement l'adaptateur secteur fourni. L'utilisation de tout autre adaptateur secteur pourrait causer des dysfonctionnements.
2. Après avoir branché la fiche CC, enroulez le cordon de l'adaptateur secteur autour du crochet pour câble.
   N'appliquez jamais de force excessive pour retirer le cordon du crochet. Cela risquerait d'endommager le câble ou sa fiche.
3. Branchez la fiche secteur de l'adaptateur à une prise de courant de tension appropriée.
   Veillez à ce que la prise de courant fournisse bien un courant de tension compatible avec l'adaptateur secteur.

Autres connexions

Branchez les dispositifs que vous souhaitez utiliser.

Veillez à ce que tous les dispositifs soient hors tension avant d'effectuer toute connexion. Effectuer des connexions en laissant des dispositifs sous tension peut causer des dysfonctionnements ou endommager vos enceintes ou d'autres composants.

Matériel audio

Prises OUTPUT L/MONO, R (prises jack TRS de 6,3 mm à impédance symétrique): Reliez ces prises TRS à un mélangeur, une interface audio, un système d'écoute, etc. Réglez le volume avec la commande VOLUME.

Prise ⚡ (casque) (prise jack stéréo de 6,3 mm): Vous pouvez y brancher un casque. Cette prise transmet le même signal que les prises OUTPUT L/MONO et R.

Pédale

Prise DAMPER (prise jack de 6,3 mm; pédale progressive non prise en charge): Branchez une pédale forte Korg DS-1H ou une pédale interrupteur PS-1/PS-3 (disponibles séparément) pour contrôler la fonction de pédale forte. La polarité de la pédale est détectée automatiquement. Pour que la détection puisse se faire, veillez à ne pas actionner la pédale durant sa connexion ou la mise sous tension.

Dispositif MIDI

Prises MIDI IN, OUT: Utilisez ces prises pour brancher le opsix à un dispositif MIDI externe afin d'échanger des messages MIDI. Veillez à ce que les canaux MIDI soient correctement réglés. (Voyez "Connexion d'un ordinateur ou d'un dispositif MIDI", p.95)

Ordinateur

Port USB B: Reliez ce port à un ordinateur en vue de l'échange de messages et de données MIDI. (Voyez “Connexion du opsix à un ordinateur via USB”, p.95)

Pour les bornes suivantes, utilisez un câble de 3 m maximum afin d'éviter les dysfonctionnements.

Prise ⏻ (casque), prise DAMPER, port USB-B

1. Mise sous/hors tension

Mise sous tension du opsix

Veillez avant tout à ce que le opsix et tout dispositif d'amplification tel que des enceintes actives soient hors tension et à ce que toutes les commandes de volume soient sur le minimum.

1. Appuyez sur le bouton d'alimentation ⏻ de cet instrument. Quand le logo "opsix" apparaît à l'écran, relâchez le bouton d'alimentation ⏻).

KORG opsix ALTERED FM SYNTHESIZER

1. Mettez tout dispositif d'amplification tel que des enceintes actives sous tension, puis réglez leur volume. Réglez le volume du opsix avec sa commande VOLUME.

Mise hors tension du opsix

1. Diminuez au minimum le volume de vos enceintes actives ou de tout autre dispositif d'amplification, puis mettez-le(s) hors tension.
2. Appuyez sur le bouton d'alimentation ⏻ du opsix jusqu'à ce que le message "Shutting down" s'affiche, puis relâchez le bouton d'alimentation ⏻).

Shutting down...

Fonction de coupure automatique de l'alimentation

Par défaut, le opsix est automatiquement mis hors tension quand quatre heures environ se sont écoulées sans aucune manipulation de ses commandes ou de son clavier, ni aucune réception de message MIDI.

Désactivation de la fonction de coupure automatique d'alimentation

1. Maintenez le bouton SHIFT enfoncé et appuyez sur le bouton EFFECT/GLOBAL.

Global Parameters
Cat.	Param.	Val.
TUHE	Master Tune	Oct
MIDI CTRL SEQ	Transpose	0

1. Sélectionnez "SYS" avec la commande DATA ENTRY A.
2. Sélectionnez "Auto Power-Off" avec la commande DATA ENTRY B.

Global Parameters
Cat.	Param.	Val.
SYS	Auto Power Off	4H
	Screen Bright	10
	LED Bright	10
	System ID	1

1. Sélectionnez "Off" avec la commande DATA ENTRY C.

Global Parameters Cat. Param. Val. SYS Auto Power Off Off Screen Bright 10 LED Bright 10 System ID 1

2. Jeu sur le opsix

Sélection du programme voulu pour le jeu

Nom du — programme sélectionné

-001: INIT HOME/ALGO ALGO ATK DECAY 1 CHO 3EO. REVERB

1. Sélectionnez un programme avec la commande PROGRAM.

Change Program? ✓ 001: Cyber Pad Bell 002: Cycles 003: Patternizer 004: Introduction 005: Organic Glow

1. Jouez sur le clavier et testez le son du programme. Réglez le volume avec la commande VOLUME.
2. Pour sélectionner effectivement le programme, appuyez sur le bouton YES. Pour annuler la sélection et retrouver le programme précédent, appuyez sur le bouton NO. Astuce: Quand la liste des programmes est affichée, vous pouvez passer les sons en revue en appuyant sur les boutons PAGE < et >.
3. À l'exception du opsix module : Pour modifier la plage de hauteur du clavier, appuyez sur le bouton OCTAVE. Vous pouvez modifier la plage d'octave entre +/-4 octaves.

C-1 (0) C0 (12) C1 (34) C2 (36) C3 (48) C4 (60) C5 (72) C6 (84) C7 (96) C8 (108) C9 (120) G9 +4 octaves +3 octaves +2 octaves +1 octaves ±0 octaves -1 octaves -2 octaves -3 octaves -4 octaves Les chiffres entre parenthèses () sont les numéros de note MIDI.

1. À l'exception du opsix module : Changez la hauteur avec la molette PITCH. La molette MODULATION modifie tout paramètre qui lui a été assigné. Elle est typiquement utilisée pour varier la fréquence de coupure ou l'intensité du vibrato. Vous pouvez aussi déterminer vous-même les paramètres contrôlés avec la molette MODULATION.

Fonction FAVORITE

La fonction FAVORITE permet de mémoriser et de rappeler instantanément vos programmes 'favoris' avec les boutons STEP 1–16.

1. Appuyez sur le bouton SEQUENCER/FAVORITES pour sélectionner FAVORITES.

2. Activez le son mémorisé sous tout bouton STEP 1–16 en enfonçant le bouton en question.

3. Tout en maintenant enfoncé le bouton SHIFT, appuyez sur un

des boutons STEP 1–4 (FAVORITE BANK A–D) pour choisir la banque FAVORITE voulue. Les banques de programmes favoris sont au nombre de quatre (A à D) et chaque banque permet de mémoriser 16 programmes (correspondant aux boutons STEP 1–16).

• Mémorisation d'un programme favori

Appuyez sur le bouton SEQUENCER/FAVORITES pour sélectionner FAVORITES. Après avoir choisi le programme à mémoriser sous un des boutons STEP, maintenez enfoncé le bouton WRITE et appuyez sur le bouton STEP voulu.

Fonction Note Trigger

opsix module uniquement : Les boutons de pas du opsix module permettent de vérifier les sons des programmes et d'enregistrer avec le séquenceur pas à pas.

- Jouer avec les boutons de pas

Pour activer la fonction de déclenchement de note, appuyez sur le bouton SEQUENCER/FAVORITES de sorte à illuminer ses témoins SEQUENCER et FAVORITES, puis sélectionnez NOTE TRIGGER. Cela vous permet de jouer via les boutons STEP 1–13 au lieu d'utiliser un clavier.

Les boutons STEP 1–13 couvrent une plage d'une octave et s'allument pour indiquer les touches noires et blanches. Les boutons STEP 15, 16 décalent la hauteur des boutons de pas vers le bas et vers le haut par pas d'une octave sur une plage de quatre octaves. Le bouton STEP 14 sert à basculer la vélocité.

Pour cesser d'utiliser les boutons STEP 1–13 comme clavier, appuyez sur le bouton SEQUENCER/FAVORITES pour sélectionner SEQUENCER ou FAVORITES.

Utilisation de l'analyseur

Vous pouvez afficher une analyse en temps réel du signal audio du synthétiseur sur l'écran en appuyant sur le bouton ANALYZER.

001: Cyber Pad Bell

Ce bouton permet d'alterner entre l'analyseur de spectre, l'oscilloscope et la page d'écran affichée précédemment.

001: Cyber Pad Bell 001: Cyber Pad Bell 001: Cyber Pad Bell MODE: OP1 MODE FB WIDTH FM SAW HD WAVE

Analyseur de spectre Oscilloscope Page d'écran affichée précédemment
(page 'Home')

Jouer avec l'arpégiateur

1. Appuyez sur le bouton ARPEGGIATOR. "Arpeggiator Run=On" s'affiche sur l'écran.

Arpeggiator Run = On HOME/ALGO ALGO ATK DECAY

1. Le motif d'arpège défini dans le programme est produit quand vous jouez sur le clavier.

(Type de motif d'arpège: UP)

Pour des détails sur les motifs d'arpège, voyez "PTRN (motif d'arpège)" (→ p.62).

1. Quand vous maintenez enfoncé le bouton ARPEGGIATOR, "Arpeggiator Run=Latch" s'affiche sur l'écran et la fonction de verrouillage ('Latch') est alors active.

Arpeggiator Run = Latch HOME/ALGO ALGO ATK DECAY

Le jeu de l'arpégiateur continue même après le relâchement des touches du clavier.

Maintenez à nouveau le bouton ARPEGGIATOR enfoncé pour désactiver la fonction Latch.

1. Appuyez à nouveau sur le bouton ARPEGGIATOR pour désactiver l'arpégiateur. "Arpeggiator Run=Off" s'affiche sur l'écran.

Arpeggiator Run = Off HOME/ALGO ALGO ATK DECAY

Changement du tempo de l'arpégiateur

Pour changer le tempo, appliquez plusieurs pressions successives sur le bouton TAP TEMPO au tempo désiré.

Vous pouvez aussi définir la valeur de tempo voulue avec le paramètre “TEMPO” (commande A) de la page SEQ.

001: Cyber Pad Bell SEQUENCER > TEMPO RESO SWING 120.00 1/2 >> 16 OFF MODE LENGTH KEYTRG

Changement du motif d'arpège

1. Appuyez sur le bouton MODE/ARP tout en enfonçant le bouton SHIFT et sélectionnez la page ARP.

001: Cyber Pad Bell ARPEGGIATOR RUN PTRN OFF UP --- 1/8 1 RESO GATE OCT

1. Choisissez un motif d'arpège en changeant le paramètre "PTRN" ('Pattern', alias 'motif') avec la commande B.

001: Cyber Pad Bell ARPEGGIATOR RUN PTRN OFF UP --- 1/8 1 RESO GATE OCT

3. Édition des programmes

Édition avec la section OPERATOR MIXER

Dans la section OPERATOR MIXER, les commandes RATIO OP 1–6 servent à éditer les paramètres de hauteur (RATIO) pour chaque opérateur, et les curseurs LEVEL OP 1–6 à éditer les niveaux de sortie.

1. Sélectionnez un programme à éditer avec la commande PROGRAM.
2. Manipulez les commandes RATIO OP 1-6 et les curseurs LEVEL OP 1-6 de la section OPERATOR MIXER.

L'effet de vos manipulations varie selon que l'opérateur édité est un porteur (la diode de la commande RATIO s'allume en rouge) ou un modulateur (la diode de la commande RATIO s'allume en bleu).

Commande RATIO: Change la hauteur de chaque opérateur. C'est surtout la hauteur qui varie pour les porteurs, tandis que dans le cas des modulateurs, c'est la brillance du son ou la position des harmoniques. En augmentant la hauteur d'un modulateur, vous accentuez les harmoniques scintillantes typiques des générateurs de son FM.

Curseur LEVEL: Règle le niveau de sortie de chaque opérateur. Le volume varie pour les porteurs, tandis que dans le cas des modulateurs, c'est la brillance du son ou l'intensité des harmoniques. Quand le porteur est en mode FM et que le niveau de sortie du modulateur est généreusement relevé, cela permet d'obtenir un son fortement saturé qui rappelle le son d'une guitare saturée.

Astuce: Pour les sons exploitant des algorithmes utilisateur, un seul opérateur peut faire office de porteur et de modulateur. Dans ce cas, la diode de la commande RATIO s'allume en mauve.

Remarque: Les effets des réglages V.PATCH (→ p. 71) et MOTION SEQ (→ p. 32) sont toujours audibles quand le curseur LEVEL est réglé sur "0".

Facilité d'édition des programmes

Vous pouvez éditer les principaux paramètres en plus de ceux des opérateurs à la page HOME/ALGO.

1. Appuyez sur le bouton (ALGO) pour afficher la page HOME/ALGO.

2. Utilisez les commandes DATA ENTRY A-F pour changer les valeurs des paramètres affichés sur l'écran.

ALGO: Sélectionne l'algorithme déterminant la structure des opérateurs 1–6 parmi les algorithmes préprogrammés ou utilisateur.

ATK: Règle le temps d'attaque (la vitesse à laquelle la note démarre) pour tous les opérateurs.

DECAY: Règle le temps de chute/d'extinction (la vitesse à laquelle le son de la note disparaît) pour tous les opérateurs.

FX1-3: Bien que l'action de ces commandes varie selon le type d'effet choisi, elles changent surtout l'intensité de l'effet.

Commande B Commande A Commande C 001: INIT HOME/ALGO ALGO ATK DECAY 1 CHO 3ED. REVERB Algorithme actuellement sélectionné Commande F Commande E Commande D

Édition aléatoire

Cette fonction assigne des valeurs aléatoires à une série de paramètres donnés du programme actuel. Utilisez cette fonction comme une source d'inspiration neuve lors de la création de sons.

1. Appuyez sur le bouton pour afficher la page Randomize.

Randomize SEQUENCER ARP FX MOD VOICE OSC FLTR USER ALG. OP 123456 EG 123456 SCOPE TYPE RMT PROG END 100 PRESS 'YES' TO RANDOMIZE

1. Sélectionnez la série de paramètres à laquelle l'édition aléatoire est appliquée.

Changez le paramètre “SCOPE” avec la commande DATA ENTRY A. “PROGRAM” est sélectionné par défaut et tous les paramètres du programme sont réglés de façon aléatoire. Le paramètre “TYPE” définit la manière l’édition aléatoire est exécutée.

RND: Modifie la série de paramètres sélectionnée en générant pour chaque des valeurs de façon aléatoire.

SHFFL: Échange de façon aléatoire ('Shuffle') les valeurs de la série de paramètres sélectionnée.

NOISE: Ajoute une valeur de bruit aléatoire à la série de paramètres sélectionnée.

Le paramètre "AMT" règle l'intensité de l'édition aléatoire.

1. Appuyez sur le bouton YES pour afficher un message de confirmation.

Randomize SEQUENCER SCOPE TYPE AMT Randomize Program? OP 1 2 3 4 5 6 EG 1 2 3 4 5 6 PRESS YES TO RANDOMIZE

1. Appuyez à nouveau sur le bouton YES pour produire une édition aléatoire.

Édition précise

Vous pouvez effectuer des changements précis comme suit.

1. Appuyez sur le bouton PAGE SELECT voulu entre les boutons MODE et EFFECT pour afficher la page correspondante. Pour afficher une des pages secondaires comme indiqué en dessous des boutons, maintenez enfoncé le bouton SHIFT et sélectionnez la page voulue.

OPERATORS MODE PITCH LEVEL/EG PROCESSORS ARP SEQ VOICE MOD FILTER EFFECT SHIFT

1. Le côté gauche de l'écran indique parfois que plusieurs sous-pages sont disponibles. Utilisez les boutons PAGE < et > pour passer les pages en revue.

2. Vous pouvez modifier les paramètres de chaque opérateur aux pages MODE, PITCH et LEVEL. Sélectionnez l'opérateur à éditer avec les boutons OP SELECT + et -.

001: Cyber Pad Bell MODE: OP4 MODE FB WIDTH FM SAW HD WAVE Sélectionnez l'opérateur à éditer avec les boutons OP SELECT + et -

1. Modifiez les paramètres avec les commandes DATA ENTRY A-F.

Les paramètres éditables de chaque page sont affichés ci-dessous:

MODE: Change le mode d'opérateurs et les formes d'onde de sortie pour les opérateurs OP 1-6.

PITCH: Change la hauteur des opérateurs OP 1–6, ainsi que la modulation de hauteur de l'oscillateur basse fréquence/de l'enveloppe.

LEVEL/EG: Règle les niveaux de sortie, l'enveloppe et la fonction de pondération du clavier pour les opérateurs OP 1–6.

MOD: Configure les oscillateurs basse fréquence LFO 1-3 et les enveloppes EG 1-3.

FILTER: Règle le filtre global utilisé pour les opérateurs OP 1–6.

EFFECT: Permet de sélectionner des types d'effets ou d'effectuer une édition détaillée des effets.

ARP: Configure l'arpégiateur.

SEQ: Sert à déterminer le fonctionnement du séquenceur et à éditer en profondeur les données de la séquence.

VOICE: Détermine si le son est joué en mode mono, poly ou unisson.

V.PATCH: Détermine la destination et l'intensité de l'effet produit par le LFO, l'enveloppe et d'autres sources de modulation.

MISC: Permet de modifier d'autres paramètres de programmes. Vous pouvez copier les opérateurs à la page OP UTIL.

GLOBAL: Sert à configurer le fonctionnement général de l'instrument. Les réglages effectués dans ce mode ne sont pas mémorisés dans un programme, mais s'appliquent à tous les programmes. Tout changement que vous effectuez est automatiquement sauvegardé.

Astuce: Pour des détails sur les paramètres individuels, voyez le "Parameter Guide"; et pour en savoir plus sur les paramètres d'effet, voyez "Liste des paramètres d'effet" (→ p.91).

Sauvegarde d'un programme

Sauvegarde dans la mémoire du opsix tout programme que vous avez édité.

Tous les changements que vous effectuez sont perdus si vous mettez le opsix hors tension ou choisissez un autre programme sans sauvegarder au préalable les données.

1. Appuyez sur le bouton WRITE.

Le opsix active son mode prêt à sauvegarder et ses boutons YES et NO se mettent à clignoter.

1. Changez le nom du programme comme bon vous semble.

Write Program Cyber Pad Bell ABCDEFGHIJKLMNOPQRSTUVWXYZ SHIFT: SWITCH CHARACTER SET DATA ENTRY / PAGE: SELECT CHAR SHIFT + CHAR SELECT: DELETE/INSERT

Commande PROGRAM: Permet de changer le caractère à l'emplacement du curseur.

Bouton SHIFT: Permet de changer le type de caractère à saisir.

Boutons PAGE < et >: Déplacent le curseur. Maintenez le bouton SHIFT enfoncé tout en appuyant sur le bouton PAGE < pour effacer le caractère à l'emplacement du curseur. Maintenez le bouton SHIFT enfoncé tout en appuyant sur le bouton PAGE > pour insérer un espace à l'emplacement du curseur.

Commandes DATA ENTRY A-F: Tourner ces commandes à gauche ou à droite revient à enfoncer plusieurs fois successivement les boutons PAGE < et >.

1. Appuyez sur le bouton YES pour confirmer le nom du programme.

2. Choisissez la mémoire de programme où sauvegarder votre son perso (édité) avec la commande PROGRAM.

Sélectionnez un programme différent si vous souhaitez conserver le programme original.

Astuce: Appuyez sur le bouton NO pour annuler.

1. Appuyez sur le bouton YES pour sauvegarder le programme.

Le programme est sauvegardé et le message "Write Completed" s'affiche sur l'écran.

Ne mettez jamais l'instrument hors tension pendant la sauvegarde d'un programme. Cela risquerait de rendre les données internes inutilisables.

Initialisation d'un programme

Vous pouvez initialiser tous les paramètres et restaurer les valeurs d'usine INIT du programme.

1. Appuyez sur le bouton INITIALIZE tout en enfonçant le bouton SHIFT.
   Le message “Initialize all param values?” s'affiche et les boutons YES et NO clignotent.

2. Appuyez sur le bouton YES pour initialiser le programme.
   Le programme est initialisé et le message “Program Initialized” s'affiche sur l’écran.
   Astuce: Appuyez sur le bouton NO pour annuler.

3. Sauvegardez vos éditions ou le programme entier selon vos besoins.

Annulation des éditions d'un programme

Vous pouvez annuler toutes les éditions effectuées sur un programme et restaurer la version sauvegardée des paramètres du programme.

1. Appuyez sur le bouton WRITE/RECALL tout en enfonçant le bouton SHIFT.
   Le message “Revert current changes?” s'affiche et les boutons YES et NO clignotent.

2. Appuyez sur le bouton YES pour annuler vos éditions.

Vos éditions sont annulées et le message “Program Recalled” s'affiche sur l’écran.

Astuce: Appuyez sur le bouton NO pour annuler.

4. Utilisation du séquenceur pas à pas

Le opsix est doté d'un séquenceur polyphonique comprenant jusqu'à 16 pas. Les données de séquence du séquenceur pas à pas peuvent être sauvegardées dans chaque programme. Outre les données de note, vous pouvez enregistrer et lire des séquences de manipulations (ce que nous appelons 'Motion Sequence', à savoir les changements sonores produits avec les commandes et curseurs du opsix).

Fonctionnement du séquenceur

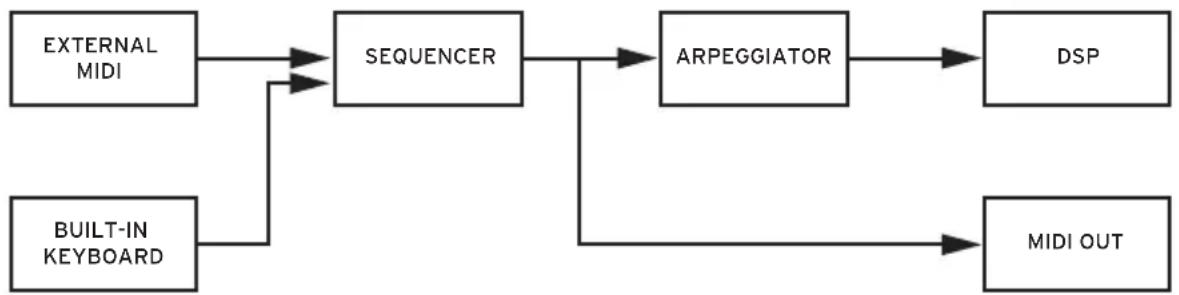

Flux du signal MIDI

Quand un message MIDI est reçu, il est traité par le séquenceur et transmis au bloc suivant. Par exemple, les notes MIDI reçues durant l'enregistrement sont enregistrées dans le séquenceur et transmises au bloc DSP (générateur de son) pour la production de son.

Comme le montre le diagramme, les messages MIDI sont uniquement transmis aux modules en aval. Aussi, l'arpégiateur peut être utilisé pour jouer le séquenceur, mais les notes de l'arpégiateur ne peuvent pas être enregistrées avec le séquenceur.

Le mode de déclenchement via le clavier ('Key Trigger') est une fonction qui initialise la séquence chaque fois qu'une touche est enfoncée et transpose les notes en fonction de la touche enfoncée. Pour activer la fonction "Latch" du mode de déclenchement via le clavier, appliquez une longue pression sur le bouton PLAY tout en enfonçant le bouton SHIFT. Quand vous maintenez enfoncé le bouton SHIFT et appliquez une longue pression sur le bouton PLAY, la fonction "Latch" est activée pour le mode de déclenchement via le clavier et la séquence continue d'être jouée après que vous avez relâché les touches du clavier.

Les notes peuvent être enregistrées en temps réel ou en mode pas à pas. Vous pouvez enregistrer les manipulations en temps réel et éditer les valeurs de chaque pas de la séquence à la page SEQUENCER.

Séquenceur de notes

Le séquenceur de notes comporte 16 pas. Vous pouvez enregistrer jusqu'à six notes (de C-1 à G9) dans un même pas et régler les paramètres de chaque note. Quand l'effet "SWING" est désactivé, tous les pas sont de longueur identique. Réglez la longueur d'un pas en fonction du tempo avec "RESO".

Séquenceur de manipulations

Le séquenceur de manipulations comporte 16 pas. Il permet d'enregistrer et de lire les manipulations des boutons et commandes pour un maximum de six paramètres. Ces données de manipulations sont enregistrées dans des "voies" ('lanes'). Le séquenceur de manipulations du opsix fonctionne grosso modo comme la fonction d'automation équipant les stations audionumériques (DAW). La longueur de chaque pas est aussi identique sur le séquenceur de manipulations. Pour assigner un paramètre à une voie, manipulez une commande ou un curseur en temps réel pour enregistrer les changements du paramètre, ou sélectionnez "DEST".

Lecture et enregistrement avec le séquenceur pas à pas

Voyons comment lire les données de la séquence enregistrée sous chaque programme.

1. Appuyez sur le bouton PLAY.

Les données de séquence enregistrées sous le programme actuellement sélectionné sont reproduites.

1. Appuyez sur le bouton REC pour enregistrer votre jeu sur le clavier.

Le bouton REC s'allume et toutes les notes que vous jouez à partir de cet instant sont enregistrées sous forme de données de séquence. Appuyez à nouveau sur le bouton REC pour terminer l'enregistrement.

1. Pour arrêter la lecture des donnés de la séquence, appuyez à nouveau sur le bouton PLAY.

Toutes les données enregistrées sont perdues si vous mettez le opsix hors tension ou choisissez un autre programme sans sauvegarder au préalable les données. Voyez "Sauvegarde d'un programme", p.27.

Enregistrement pas à pas

1. Appuyez sur le bouton SEQUENCER/FAVORITES pour sélectionner SEQUENCER.

2. Sélectionnez un programme puis appuyez sur le bouton REC. Le bouton STEP 1 clignote alors.

3. Sélectionnez les pas à entrer avec les boutons STEP 1-16. Les boutons STEP enfoncés clignotent alors.

4. Enfoncez alors une ou plusieurs touches du clavier pour enregistrer une ou plusieurs notes sous le pas courant.

Appuyez sur un des boutons STEP 1–16 tout en maintenant une touche enfoncée pour enregistrer une liaison. La liaison relie la note au pas correspondant au bouton enfoncé.

1. Quand l'enregistrement du nombre défini de pas est terminé, l'enregistrement pas à pas est automatiquement désactivé (le bouton REC s'éteint).

Appuyez sur le bouton REC pendant l'enregistrement pour arrêter l'enregistrement.

1. Quand l'enregistrement est terminé, sauvegardez le programme.

Si vous sélectionnez un autre programme avant d'avoir sauvegardé le programme en cours d'édition, les données de séquence du programme fraîchement sélectionné sont rappelées et vous perdez alors les données de séquence enregistrées.

La sauvegarde d'un programme écrase les données de séquence contenues dans la mémoire du programme en question.

Astuce: Quand l'enregistrement pas à pas démarre, l'écran affiche la page SEQ NOTE. Les paramètres de chaque pas peuvent aussi être édités à la page SEQ NOTE durant l'enregistrement pas à pas.

Enregistrement de manipulations des commandes et curseurs avec le séquenceur de manipulations

L'enregistrement de manipulations permet de consigner dans une séquence les changements sonores produits par les manipulations des commandes et curseurs, et de reproduire l'effet de ces 'manips' durant la lecture.

Vous pouvez enregistrer jusqu'à six séquences de manipulations ('Motion sequences') des commandes et curseurs sur le opsix.

Astuce: Vous pouvez capturer les manipulations des commandes, molettes et curseurs suivants avec le séquenceur de manipulations.

Commandes DATA ENTRY A–F, commandes RATIO OP 1–6, curseurs LEVEL OP 1–6, molette PITCH, molette MODULATION

1. Appuyez sur le bouton PLAY pour lancer le séquenceur pas à pas.

2. Appuyez sur le bouton REC.

L'enregistrement en temps réel démarre.

1. Manipulez les commandes et curseurs.

Vous pouvez enregistrer jusqu'à six séquences capturant vos manipulations des commandes et curseurs.

Remarque: Si vous tentez d'enregistrer une septième séquence de manipulations, le message "Motion Full" s'affiche sur l'écran. Supprimez des séquences de manipulations non indispensables pour pouvoir enregistrer des séquences fraîches. Pour des détails, voyez la fonction CLEAR décrite sous "SEQ UTIL (fonctions utilitaires de séquenceur)" (→ p.67).

Remarque: Quand vous enregistrez les manipulations de commandes et curseurs déjà capturés dans une séquence, les données existantes sont remplacées par les nouvelles données.

1. Quand le nombre défini de pas est enregistré, l'enregistrement de manipulations est automatiquement désactivé.

Répétez la procédure à partir de l'étape 1 pour enregistrer des séquences de manipulations d'autres commandes et curseurs.

Le nombre de pas est défini pour chaque programme. Vous pouvez changer le nombre de pas avec la fonction “LENGTH” à la page SEQUENCER “LENGTH” (→ p.64).

Édition de données de la séquence

Supprimer des informations de pas

Les informations de note enregistrées dans le séquenceur pas à pas sont supprimées.

1. Maintenez le bouton CLEAR enfoncé et appuyez sur le bouton STEP pour supprimer les données.

2. Relâchez le bouton CLEAR.

Les informations de pas sélectionnées à l'étape 1 sont supprimées.

Copie des informations de pas

1. Maintenez le bouton DUP. enfoncé et appuyez sur le bouton du pas dont vous voulez copier les informations (source de la copie).

Pour copier un seul pas, appuyez uniquement sur le bouton du pas voulu.

Pour copier une série de pas, maintenez enfoncé le bouton du pas de départ et appuyez sur le bouton du dernier pas.

1. Tout en maintenant enfoncé le bouton DUP., appuyez sur le bouton du pas où vous voulez copier les informations (destination de la copie; des destinations multiples sont possibles).

2. Relâchez le bouton DUP.

Les informations du pas choisi à l'étape 1 sont copiées dans le ou les pas sélectionnés à l'étape 2.

Sélection de pas à étouffer

Vous pouvez étouffer le son des pas que vous ne souhaitez pas entendre durant la lecture (quand le bouton REC est éteint) ou quand la page SEQUENCER n'est pas affichée. Appuyez sur les boutons STEP 1–16 des pas indésirables pour étouffer leur son. Bien que les notes des pas étouffés ne sont pas lues, le séquenceur de manipulations est actif et la longueur de la séquence ne change pas.

Astuce: Quand la page SEQUENCER est affichée, les boutons STEP 1–16 font office de sélecteurs de pas.

- Saut de pas

Tout en maintenant enfoncé le bouton SHIFT, appuyez sur un bouton STEP de sorte que la lecture de la séquence ‘saute’ jusqu’à ce pas. Dans ce cas la séquence est raccourcie.

Édition des informations de note pour un pas

Quand vous appuyez sur un bouton STEP 1–16 lorsque le bouton REC est allumé ou que la page SEQUENCER est affichée, le pas en question est sélectionné et la page SEQ NOTE s'affiche. Voyez "SEQ NOTE (notes du séquenceur)" à la page 65.

Astuce: Chaque fois que vous appuyez sur un bouton STEP sélectionné en maintenant enfoncé le bouton SHIFT, la valeur “GATE” du pas en question augmente de 25%.

Éditez le numéro de note ou la valeur de vélocité de chaque note comme décrit ci-dessous.

1. Maintenez le bouton SHIFT enfoncé et appuyez sur le bouton PITCH/SEQ.
2. Appuyez sur les boutons PAGE < et > pour afficher la page SEQ NOTE.

001: Cyber Pod Bell < SEQ. NOTE > LANE NOTE START STEP 1 1:ES 2:84 1 ES ✓ 3:84 4:84 ON TIE 5:F3 6:--- ACTIVE VEL GATE

1. Sélectionnez le pas à éditer avec les boutons STEP 1-16.

Le bouton STEP enfoncé clignote alors.

1. Sélectionnez la note à éditer avec la commande DATA ENTRY A.

Le nom de la note choisie s'affiche en surbrillance du côté gauche de l'écran.

1. Modifiez les paramètres avec les commandes DATA ENTRY B-F.

Astuce: Le paramètre “ACTIVE” est défini collectivement pour tous les pas et ne peut être réglé pour les notes individuelles. Pour supprimer seulement une note spécifique, maintenez enfoncé le bouton SHIFT et réglez “NOTE” sur “---” avec la commande DATA ENTRY B.

Édition en profondeur avec le séquenceur de manipulations

Éditez les pas individuels d'une séquence de manipulations comme décrit ci-dessous.

1. Maintenez le bouton SHIFT enfoncé et appuyez sur le bouton PITCH/SEQ.

2. Appuyez sur les boutons PAGE < et > pour afficher la page MOTION.

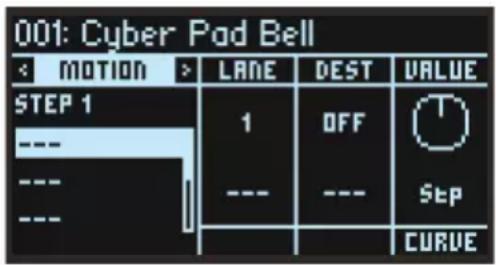

001: Cyber Pad Bell MOTION > LANE DEST VALUE STEP 1 1 OFF Sep ---- ---- ---- CURVE

1. Sélectionnez la voie ('Lane') à éditer avec la commande DATA ENTRY A. Le nom de la voie choisie s'affiche en surbrillance du côté gauche de l'écran.

2. Sélectionnez le pas à éditer avec les boutons STEP 1–16. Le bouton STEP enfoncé clignote alors.

3. Modifiez les paramètres avec les commandes DATA ENTRY B-E.

Présentation des paramètres

Liste des paramètres

Groupe de pages	Nom de page	Com-mande	Écran Nom entier Valeurs		→
HOME/ALGO	HOME/ALGO	A ALGO Algorithm 1-40, User p.42
		B ATK Attack -100.0 - +100.0 [%] p.42
		C DECAY Decay Release -100.0 - +100.0 [%] p.42
		D FX1 (1)	^er paramètre de FX1)		p.42
		E FX2 (1)	^er paramètre de FX2)
		F FX3 (1)	^er paramètre de FX3)
MODE	MODE	A MODE Operator Mode		FM, Ring Mod., Filter, Filter FM, Wave Folder, Effect, Bypass, Mute	p.43
		D WAVE		* "Liste des formes d'onde"	p.43
	FM	B FB		Feedback	0-100 [%]
		C WIDTH		Wave Width	Off, 1-99 [%]
	Ring Mod.	B DEPTH Ring Depth 0-100 [%]			p.44
		C SHAPE Shape 0-100 [%]			p.44
	Filter/FilterFM	B TYPE Filter Type		LPF, HPF, BPF, BRF, MG LPF12, MG LPF24, MG HPF12, MG HPF24, MG BPF6, MG BPF12, MS-20 LPF, MS-20 HPF	p.44
		E CUTOFF		Cutoff	-50.0 - +50.0 [semi]
		F RESO		Resonance	0-100 [%]
	Filter	C OSC MIX		OSC Mix Level	0-100 [%]
	Wave Folder	B GAIN		Gain	0-100 [%]
		C OSC MIX		OSC Mix Level	0-100 [%]
		E BIAS		Bias	-100 - +100 [%]
	PEAK EQ	B FX Effect Type		PEAK EQ, SHELV EQ, PHASER, SHORT DELAY, COMB, DIST, DRIVE, DEC, WAVESHAPER, PUNCH	p.46
		C OSC MIX		OSC Mix Level	0-100 [%]
	SHELV EQ	E FREQ		Frequency	-50.0-+50.0 [semi]
		F GAIN		Gain	-18.0-18.0 [dB]
		E LOW		Low Gain	-18.0-18.0 [dB]
		F HIGH		High Gain	-18.0-18.0 [dB]
	PHASER	E FREQ		Frequency	-50.0-+50.0 [semi]
		F FB		Feedback	-100-+100 [%]
	SHORT DELAY	E TIME		Time	1-300msec
		F FB		Feedback	0-100 [%]
	COMB	E FREQ		Frequency	-50.0-+50.0 [semi]
		F FB		Feedback	-100-+100 [%]
	DIST	E DIST		Distortion	0-100 [%]
		F LOW		Low Gain	-18.0-18.0 [dB]
	DRIVE	E DRIVE		Drive	0-100 [%]
		F LOW		Low Gain	-18.0-18.0 [dB]

Groupe de pages	Nom de page		Com-mande	Écran Nom entier Valeurs		→
		DEC	E FREQ Frequency 2.00–256.00 p.48
			F BIT Bit 2.00–24 00 p.48
		WAVESHAPER	E TYPE Type wav eshaper type list p.49
			F DAMP High Dam p 0–100 [%] p.49
		PUNCH	E PUNCH Punch 0–100 [%] p.49
			F HIGH High Gain –18.0–18.0 [dB] p.49
PITCH	PITCH		A	FREQ Frequency Mode	FIXED, RATIO	p.50
			C	TRANS Transpose	-12 – +12 [semi]	p.50
			D	COARSE Coarse Ratio	1/128–32	p.50
			E	FINE Fine Ratio	0.50–2.00	p.51
			F	DETUNE Detune	-50.0 – +50.0 [cents]	p.51
			D	x100 Fixed Frequency	0.01–9999.99 [Hz]	p.50
			E	x1 Fixed Frequency	0.01–9999.99 [Hz]
			F x0.01 Fixed Frequency 0.01 –9999.99 [Hz]
	P MOD		A	EG1 EG1 Int	-144.00 – +144.00 [semi]	p.51
			B	LFO1 LFO1 Int	-144.00 – +144.00 [semi]	p.51
			C	VEL Velocity Sens	0–100 [%]	p.51
			D	CTRL EG1 Ctrl Src	* "Liste des sources de contrôle"	p.51
			E	CTRL LFO1 Ctrl Src	* "Liste des sources de contrôle"	p.51
			F	DEST Velocity Mod. Dest.	Fine, Coarse	p.51
LEVEL/EG	EG		A	ATK Attack Time	0 [msec] – 90.000 [sec]	p.52
			B	DECAY Decay Time	0 [msec] – 90.000 [sec]	p.55
			C	REL Release Time	0 [msec] – 90.000 [sec]	p.52
			D	LEVEL OP Level	0–100 [%]	p.52
			E	SUS Sustain Level	0–100	p.52
			F	CURVE Curve	0(LIN), 1–9, 10(EXP)	p.52
	KTRK		A	LOW Low Slope	-100 – +100 [%]	p.53
			B	CENTER Center Key	A0–C9	p.53
			C	HIGH High Slope	-100 – +100 [%]	p.53
			D	L CRV Low Curve	LIN, EXP	p.53
			F	H CRV High Curve	LIN, EXP	p.53
	LMOD		B	LFO1 LFO1 Int	-100 – +100 [%]	p.54
			C	VEL Velocity Sens	0–100 [%]	p.54
			E	CTRL LFO1 Ctrl Src	* "Liste des sources de contrôle"	p.54
Groupe de pages	Nom de page	Com-mande	Écran Nom entier Valeurs		→
MOD	EG1 PITCH	A	ATK	Attack Time	0 [msec] - 90.000 [sec]
		B DECAY Decay	Time 0 [msec] - 90.000 [sec] p.55
		C REL Release Time	Time 0 [msec] - 90.000 [sec] p.55
		E SUS Sustain Level 0-100 p.55
		F CURVE Curve 0 (LIN), 1-9, 10(EXP) p.55
	EG2 FLTR	A	ATK	Attack Time	0 [msec] - 90.000 [sec]
		B DECAY Decay	Time 0 [msec] - 90.000 [sec] p.55
		C REL Release Time	Time 0 [msec] - 90.000 [sec] p.55
		E SUS Sustain Level 0-100 p.55
		F CURVE Curve 0 (LIN), 1-9, 10(EXP) p.55
	EG3	A	ATK	Attack Time	0 [msec] - 90.000 [sec]
		B DECAY Decay	Time 0 [msec] - 90.000 [sec] p.55
		C REL Release Time	Time 0 [msec] - 90.000 [sec] p.55
		E SUSSustain Level 0-100 p.55
		F CURVE Curve 0 (LIN), 1-9, 10(EXP) p.55
	LFO1 OP	A	WAVE	Wave	* "Liste des ondes du LFO"
		B	SPEED	Speed	0.01-100.00[Hz], 1/48-4/1

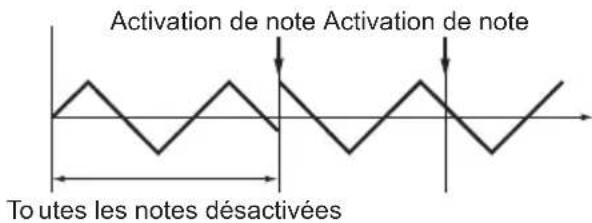

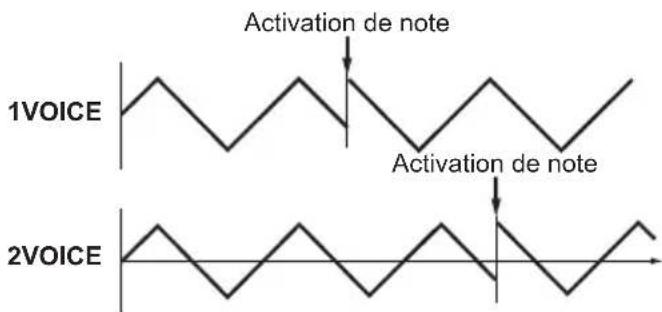

		C	KSYNC	Key Sync	Off, Common, Voice
		D PHASE Phase Random, -180-+180		p.57
		E TEMPO	Tempo Sync	Off, On	p.57
		F FADE	Fade	0 [msec] - 9.900 [sec]	p.57
	LFO2 FLTR	A	WAVE	Wave	* "Liste des ondes du LFO"
		B	SPEED	Speed	0.01-100.00[Hz], 1/48-4/1
		C	KSYNC	Key Sync	Off, Common, Voice
		D PHASE Phase Random, -180-+180		p.57
		E TEMPO	Tempo Sync	Off, On	p.57
		F FADE	Fade	0 [msec] - 9.900 [sec]	p.57
	LFO3	A WAVE Wave		* "Liste des ondes du LFO"	p.55
		B	SPEED	Speed	0.01-100.00[Hz], 1/48-4/1
		C	KSYNC	Key Sync	Off, Common, Voice
		D PHASE Phase Random, -180-+180		p.57
		E TEMPO	Tempo Sync	Off, On	p. 57
		F FADE	Fade	0 [msec] - 9.900 [sec]	p.57

Groupe de pages	Nom de page	Com-mande	Écran Nom entier Valeurs		→
FILTER	FILTER	A TYPE Filter Type		LPF 12, LPF 24, LPF MS-20, LPF POLY6, HPF 12, HPF 24, HPF MS-20, BPF 6, BPF 12, BRF 6, BRF 12	p.58
		D ENABLE Enable Off, On p.58
		B CUTOFF Cutoff		(TYPE = MS-20, Poly6)12.98Hz - +21.10kHz(Autres) 6.489Hz-23.68kHz	p.59
		E RESO Resonance 0.00-100.00[%] p.59
		C EG2 EG2 Int		-142.00 - +142.00 p.59
		F	CTRL	EG2 Ctrl Src	*“Liste des sources de contrôle”
	FLTR MOD	A	LOW	KeyTrk Low Slope	-Inf - +Inf
		D CENTER KeyTrk Center Key C-1-G9			p.60
		B	HIGH	KeyTrk High Slope	-Inf - +Inf
		C	LFO2	LFO2 Int	-142.00 - +142.00
		F	CTRL	LFO2 Ctrl Src	*“Liste des sources de contrôle”
EFFECT FX 1...3	ARPEGGIATOR	A	FX	Effect Type	*“Liste des paramètres d'effet”
		D ENABLE Enable Off, On p.61
		B	FX EDIT 1	---	*“Liste des paramètres d'effet”
		C	FX EDIT 2	---	*“Liste des paramètres d'effet”
		E	FX EDIT 3	---	*“Liste des paramètres d'effet”
		F	FX EDIT 4	---	*“Liste des paramètres d'effet”
ARP		A	RUN	Arpeggiator Run	Off, On, Latch
		B PTRN Arp Pattern		Manual, Up, Down, Alt1, Alt2, Random, Trigger	p.62
		---	---	---	---
		D RESO Resolution 1/32triplet - 1/4 p.63
		E GATE	Gate Time	0-100[%]	p.63
		F OCT	Octave	1-4[oct]	p.63
SEQ	SEQUENCER	A TEMPO	Tempo	40.00-300.00 [bpm]	p.64
		B RESO Step Resolution 1/64-4/7		p.64

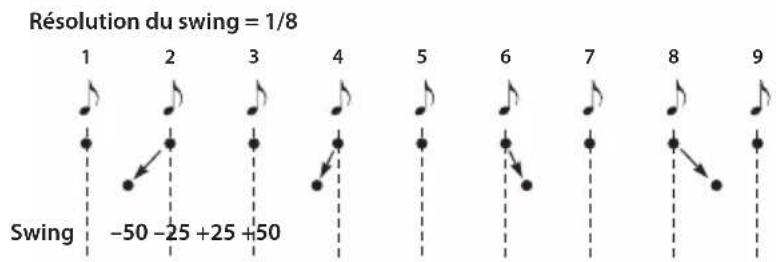

		C SWING Swing -100 - +100 [%] p.64
		D MODE Step Mode		Forward, Backward, Bounce, Center, Even/Odd, Random	p.64
		E LENGTH Length		1-16	p.64
		F ACTIVE Active Sequencer		BOTH, NOTE, MTN	p.64
	SEQ NOTE	A LANE Lane		1-6	p.65
		B NOTE Lane Note		---, C-1-G9	p.65
		C START Start Offset		0-100[%]	p.65
		D ACTIVE Active		Off, On	p.65
		E VEL Velocity		1-127	p.65
		F GATE Gate Time		0-100[%],Tie	p.65
	MOTION	A LANE Lane		1-6	p.66
		B DEST Dest Scope		OFF, PROG, OP1-6, EG1-3, LFO1-3, FILTER, FX1-3, ARP, SEQ, ALG R1-6, MIDI	p.66
		C VALUE Value		0-100 [%]	p.66
		D SYNC Motion Key Sync		Trigger, Legato, Free	p.66
		E DEST Destination		* “Liste des destinations des manipulations”	p.66
		F CURVE Curve		Step, Exp, Lin, Log	p.66

Groupe de pages	Nom de page		Com-mande	Écran Nom entier Valeurs		→
SEQ	TARGET = NOTE	SEQ UTIL A TARGET Target NOTE, MTN LANE1-6 p.67
		TRANS	B FUNC Function		TRANS, VEL, NUDGE, COPY, INVERT	p.67
			C VALUE Value - 2-+12			p.67D START Start
			E	END	End step	1-16
		VEL	C VALUE Value		TYPE=ADD:-127-127, TYPE=SET: 1-127 TYPE=SCALE: 1-200 [%]	p.67
			D START Start step 1-16
			E	END	End step	1-16
			F	TYPE	Type	ADD, SET, SCALE
		NUDGE	C VALUE Value - 5-+15			p.67
			F	DEST	Destination	ALL, NOTE, MOTION
		COPY	C REPEAT Repeat 1-16			p.67
			D START Start step 1-16
			E	END	End step	1-16
			F	DEST	Destination	1-16
		INVERT	C VALUE Value FULL, REL			p.67D START Start
			E	END	End step	1-16
	TARGET = MTN LANE1-6		B FUNC Function		CLEAR, DUP, COPY VALUE, COPY CURVE, SET VALUE, SET CURVE, ASSIGN RAMP, ASSIGN SAW, ASSIGN TRI, ASSIGN TRI+, ASSIGN SINE, ASSIGN SQR, ASSIGN RAND	p.67
VOICE VOICE			A ASSIGN Voice	Assign Poly, Mono, Mono Legato p.69
			B GLIDE Glide Mode Off, On, Legato p.69
			C TIME Glide Time 0[msec] - 50.000[sec] p.69
			D UNISON Unison Voices Off, 2-8 p.69
			E DETUNE	Unison Detune	0-200[cents]	p.69
			F SPREAD	Unison Spread	0-100[%]	p.70
V.PATCH	V.PATCH 1...12		A SRC Source Scope		* "Liste des sources Virtual Patch"	p.71
			D SRC Source
			B INT	Mod Int	Varie selon le contexte	p.71
			E CTRL	Mod Ctrl Src	* "Liste des sources de contrôle"	p.71
			C DEST	Dest Scope	* "Liste des sources Virtual Patch"	p.71
			F DEST	Destination	* "Liste des destinations Virtual Patch"

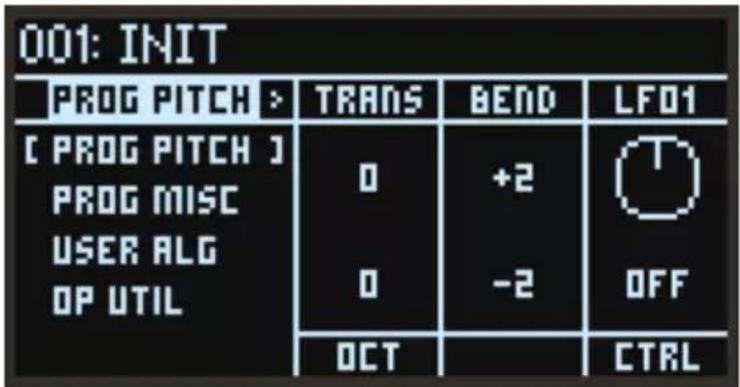

MISC	PROG PITCH		A TRANS	Transpose	-12 - +12 [semi]	p.72
			B BEND	Pitch Bend Up	-60 - +60 [semi]	p.72
			C LFO1	LFO1 Int	-144.00 - +144.00[semi]	p.72
			D OCT	Octave	-2 - +2 [oct]	p.72
			E ---	Pitch Bend Down	-60 - +60 [semi]	p.72
			F CTRL	LFO1 Ctrl Src	* "Liste des sources de contrôle"	p.72
	PROG MISC		A LEVEL	Program Level	-Inf - +6.0 [dB]	p.73
			B ALG FB	Algorithm FB	0-100 [%]	p.73
			C PHASE	OSC Phase	Sync, Free, Random	p.73
			D LOFI	LoFi	Off, On	p.73

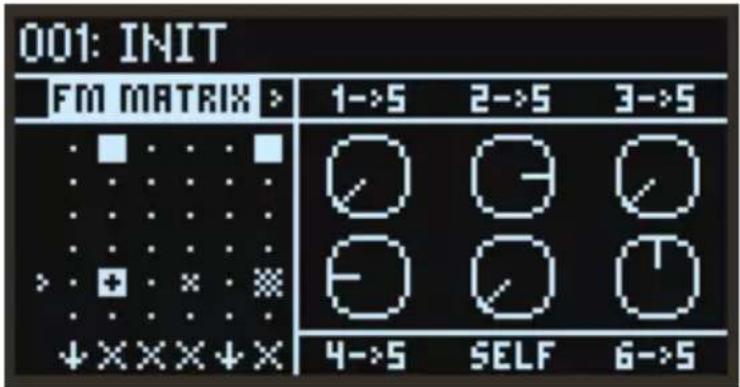

	USER ALG	FM MATRIX	B-F x->y	OPx -> OPy	0-100 [%]	p.74
			A SELF	OPx Self Feedback	0-100 [%]	p.74

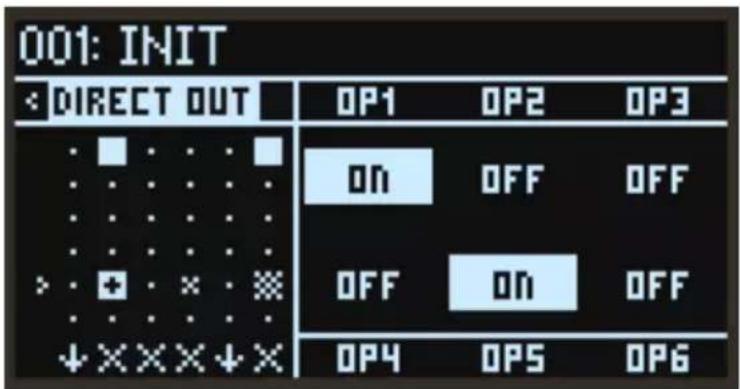

		DIRECT OUT	A-F OPx	OPx Direct Out	Off, On	p.74
	OP UTIL		A FUNC	Function	COPY OP, COPY EG, COPY KTRK	p.75
			B FROM	From	1-6	p.75
			C TO	To	1-6	p.75
Groupe de pages	Nom de page	Com-mande	Écran Nom entier Valeurs		→
GLOBAL	TUNE	--- ---	Master Tune -50 - +50 [ct] p.76
		--- ---	Transpose -12 - +12 p.76
	MIDI	--- ---	Global Channel 1-16 p.76
		--- ---	Local Control Off, On p.77
		--- ---	Clock Off, Intern, Extern, Auto p.77

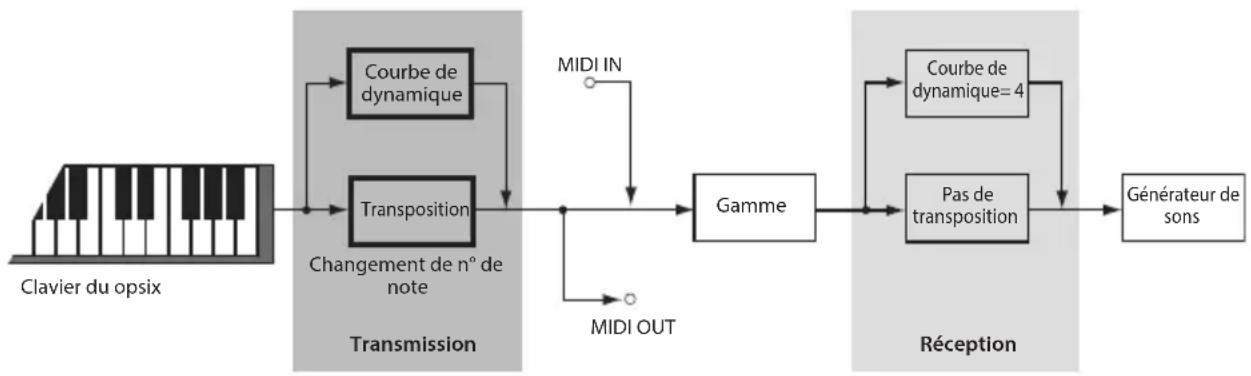

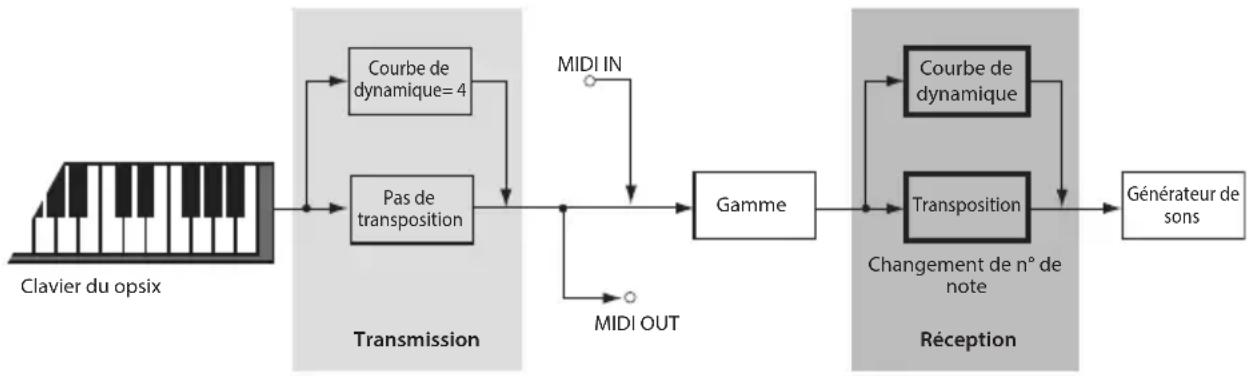

		--- ---	Convert Position Pre, Post	p.77
		--- ---	Rx Transport Off, On p.78
		--- ---	Rx Prog Chg Off, On p.78
		--- ---	Rx CC Off, On p.78
		--- ---	Rx Pitch Bend Off, On p.78
		--- ---	Tx Transport Off, On p.78
		--- ---	Tx Prog Chg Off, On p.78
		--- ---	Tx CC Off, On p.78
		--- ---	Tx Pitch Bend Off, On p.78
		--- ---	Aftertouch Src Off, Ch, Poly, Both	p.78

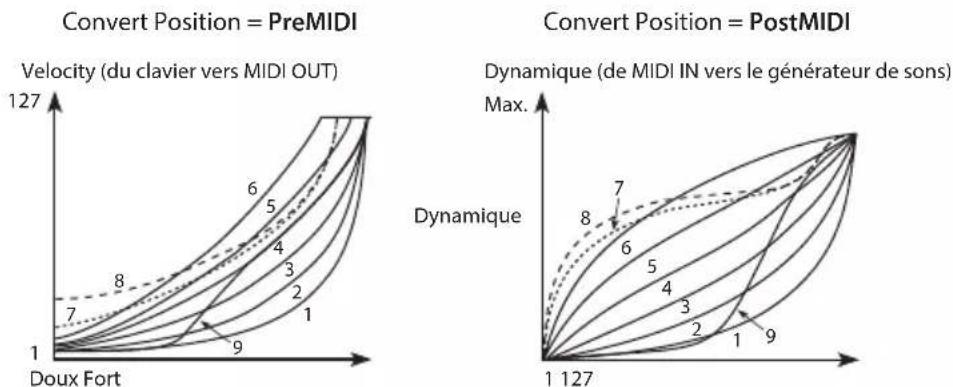

	CTRL	--- ---	Velocity Curve 1-9	p.79

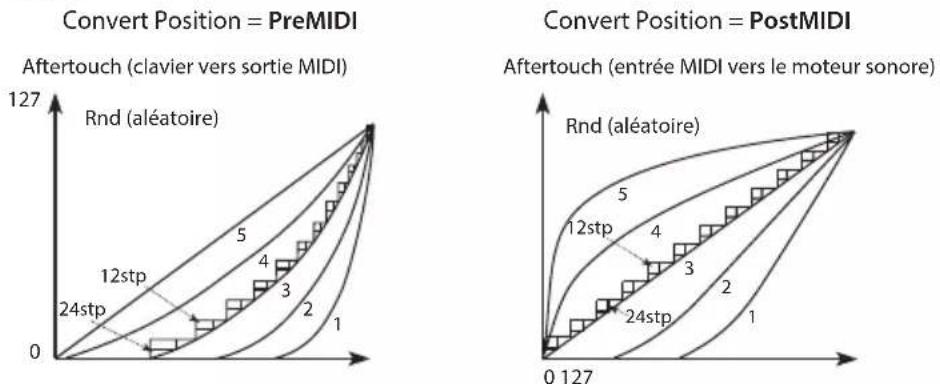

		--- ---	Aftertouch Curve 1-5, 24stp, 12stp, Rnd	p.79
		--- ---	Prog Chg Lock Off, Shift, Home	p.80
		--- ---	Knob Mode Scale, Jump	p.80
		--- ---	SST Hold Time 0.0-60.0 [s]	p.81
		--- ---	--- Note Trigger Vel*	1-127	p.81
	SEQ	--- ---	Trigger Quantize Off, 1, 2, 4	p.81
		--- ---	Record Quantize Off, Start, All	p.81
		--- ---	Metronome Off, On p.81
		--- ---	Metronome Level 0-10	p.81
		--- ---	High Click Off, On p.81
		--- ---	Key Trig Velocity Off, On p.81
	SYS	--- ---	Auto Power Off Off, 4H	p.82
		--- ---	Screen Bright 0-10	p.82
		--- ---	LED Bright 0-10 p.82
		--- ---	System ID 1-254	p.82
		--- ---	USB Network RNDIS, NCM	p.82

*: opsix module uniquement

HOME/ALGO

HOME/ALGO (Home/algorithm)

001: INIT HOME/ALGO ALGO ATK DECAY 1 CHO 3ED. REVERB

ALGO (algorithm)

Sélectionne l'algorithme.

Les algorithmes utilisateur peuvent être édités à la page USER ALG (algorithme utilisateur). (Voyez "Liste des algorithmes", p.83)

ATK (attaque)

Règle le temps d'attaque (la vitesse à laquelle la note démarre) pour tous les opérateurs.

Règle le temps de chute/d'extinction (la vitesse à laquelle le son de la note disparaît) pour tous les opérateurs.

FX1, 2, 3

Ces commandes règlent les paramètres cruciaux de chaque effet. Bien que l'action de ces commandes varie selon le type d'effet choisi, elles changent surtout l'intensité de l'effet. Le groupe de pages EFFECT permet d'éditer en profondeur les paramètres de chaque effet. (Voyez "EFFET", p.61)

OPÉRATEURS: MODE

MODE: OP1...6 (mode d'opérateurs)

Sélectionne le mode d'opérateurs. (Voyez "Modes d'opérateurs", p.7)

WAVE

Sélectionne la forme d'onde de l'oscillateur. (Voyez "Liste des formes d'onde", p.84)

Quand "MODE" est réglé sur "FM" ('Frequency Modulation' ou modulation de fréquence)

La hauteur d'un oscillateur peut être modifiée avec le signal d'entrée du modulateur.

001: INIT MODE: OP1 MODE FB WIDTH FM ✓ ✓ sin --- --- WAVE

FB (réinjection)

Contrôle la quantité d'auto réinjection de l'opérateur. Quand "WAVE" est réglé sur "SIN", le son s'éclaircit au fil que la valeur de réinjection se rapproche de 75%, évoquant le son d'une onde en dents de scie. Quand la valeur de réinjection dépasse 75%, le son se transforme progressivement en bruit complexe au fur et à mesure que la valeur augmente.

WIDTH (largeur d'onde)

Ce paramètre règle la largeur de la forme d'onde définie avec le paramètre "WAVE". Vous pouvez contrôler la valeur avec la fonction V.Patch pour produire des sons typés tels que ceux utilisés en musique Dance.

OFF50%25%

Quand "MODE" est réglé sur "RING" ('Ring Modulation' ou modulation en anneau)

Le signal d'entrée du modulateur est multiplié avec l'oscillateur par le biais d'une modulation d'amplitude.

DEPTH ('Ring Depth' ou intensité du modulateur en anneau)

Règle l'équilibre entre les signaux du modulateur en anneau et de l'oscillateur. La valeur 100% produit uniquement le signal du modulateur en anneau, tandis que 0% génère seulement le signal de l'oscillateur.

SHAPE

Ce paramètre redresse le signal d'entrée du modulateur. La valeur 50% redresse la forme d'onde à moitié, tandis que 100% produit une forme d'onde entièrement redressée. Plus cette valeur est élevée, plus le son s'éclaircit.

Quand "MODE" est réglé sur "FLTR" ('Filter')

Le signal d'entrée est alors traité par un filtre qui supprime une plage de fréquence définie. Vous pouvez aussi mélanger le son de l'oscillateur au signal produit. La fréquence de coupure opère en conjonction avec la hauteur de l'oscillateur.

001: INIT MODE: OP1 MODE TYPE OSC MIX FLTR LPF SIN WAVE CUTOFF RESO

TYPE (type de filtre)

Sélectionne le type de filtre actif dans l'opérateur.

OSCMIX (OSC Mix Level)

Règle le niveau du signal d'oscillateur envoyé au filtre.

CUTOFF (coupure)

Bien que la fréquence de coupure du filtre opère en conjonction avec la hauteur de l'oscillateur, ce paramètre permet de produire une compensation. Ce réglage s'effectue par pas de demi-ton.

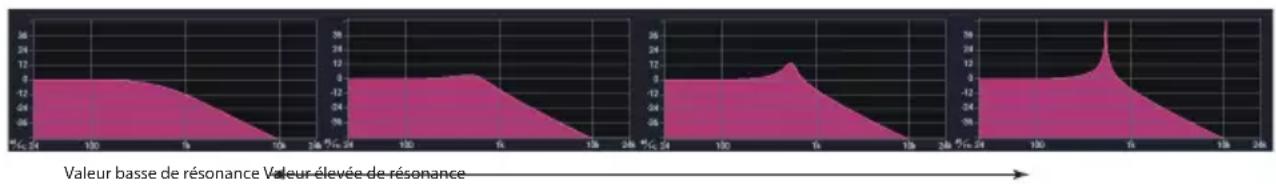

RESO (résonance)

Accentue les fréquences aux alentours de la fréquence de coupure.

Quand "MODE" est réglé sur "FLTR FM" ('Filter FM')

Le paramètre Filter FM utilise le signal de l'oscillateur comme entrée audio pour le filtre. La fréquence de coupure est modulée avec les signaux d'entrée du ou des modulateurs. Selon les réglages de coupure et de type de filtre, il se pourrait que ce paramètre n'ait pas d'effet, vu que le signal produit par l'oscillateur pourrait ne pas transiter par le filtre.

Les variations sonores sont plus évidentes si vous réglez le paramètre WAVE sur “SAW” puis changez de type de filtre.

001: INIT MODE: OP1 MODE TYPE FLTR FM LPF --- SIN WAVE CUTOFF RESO

TYPE (type de filtre)

Sélectionne le type de filtre actif dans l'opérateur.

CUTOFF (coupure)

Bien que la fréquence de coupure change en fonction du signal d'entrée du modulateur, la fréquence centrale varie avec la hauteur de l'oscillateur, de sorte que ce paramètre peut être utilisé pour produire une compensation. Ce réglage s'effectue par pas de demi-ton.

RESO (résonance)

Accentue les fréquences aux alentours de la fréquence de coupure.

Quand "MODE" est réglé sur "WAVE FLDR" ('Wave Folder')

La forme d'onde est alors "pliée" pour produire un puissant effet de distorsion.

001: INIT MODE: OP1 MODE GAIN OSC MIX WAVE FLDR SIN --- WAVE BIAS

GAIN

Règle l'intensité de l'effet du paramètre Wave Folder. Plus cette valeur est élevée, plus le nombre de fois que la forme d'onde est 'pliée' augmente.

OSC MIX (OSC Mix Level)

Règle le niveau du signal d'oscillateur envoyé au plieur d'onde ('Wave Folder').

BIAS

Applique une compensation CC au signal d'entrée pour changer les harmoniques.

Quand "MODE" est réglé sur "EFFECT"

Dans ce mode, l'opérateur fait office d'effet, comme par exemple delay, filtre en peigne ou distorsion. Le signal de l'oscillateur et le signal d'entrée du modulateur sont transmis à l'effet.

001: INIT MODE: OP1 MODE FX OSC MIX EFFECT PEAK ED. SIN T WAVE FRED. GAIN

FX (type d'effet)

Sélectionne le type d'effet utilisé dans l'opérateur.

OSC MIX (OSC Mix Level)

Règle le niveau du signal d'oscillateur envoyé à l'effet.

Les paramètres d'effet affectés aux commandes E et F changent en fonction du type d'effet.

PEAK EQ (filtre en cloche)

Accentue ou atténue les fréquences dans une plage définie.

FREQ (fréquence)

Détermine la fréquence centrale accentuée ou atténuée. Cet effet opère en conjonction avec la hauteur de l'oscillateur.

GAIN

Accentue ou atténue les fréquences centrales.

SHELV EQ (filtre en plateau)

Il s'agit d'un égaliseur avec filtre en plateau. Cet égaliseur accentue ou atténue le grave et l'aigu.

LOW (gain du grave)

Règle le niveau du grave.

HIGH (gain de l'aigu)

Règle le niveau de l'aigu.

PHASER

Modifie la phase du son de sorte à créer un effet de pulsation.

FREQ (fréquence)

Détermine la fréquence à laquelle l'effet est appliqué. Cet effet opère en conjonction avec la hauteur de l'oscillateur.

ASTUCE: Si vous ne souhaitez ne pas lier la fréquence et la hauteur, réglez “FREQ” sous “PITCH OP1..6” (p.50) sur “FIXED”. La fréquence est alors fixe, quel que soit le numéro de note.

FB (réinjection)

Règle la quantité de réinjection.

SHORT DELAY

Cet effet ajoute un retard au signal.

TIME

Règle le temps de retard.

FB (réinjection)

Règle la quantité de réinjection.

COMB (filtre en peigne)

Ce filtre passe-bande et coupe-bande continu confère un caractère unique au son.

FREQ (fréquence)

Détermine la fréquence à laquelle l'effet est appliqué. Cet effet opère en conjonction avec la hauteur de l'oscillateur.

ASTUCE: Si vous ne souhaitez ne pas lier la fréquence et la hauteur, réglez “FREQ” sous “PITCH OP1..6” (p.50) sur “FIXED”. La fréquence est alors fixe, quel que soit le numéro de note.

FB (réinjection)

Règle la quantité de réinjection.

DIST (distorsion)

Cet effet produit une distorsion importante du son.

DIST (distorsion)

Détermine la quantité de distorsion via le réglage du niveau d'entrée du circuit de distorsion.

LOW (gain du grave)

Règle la plage du grave.

DRIVE

Cet effet de type “drive” produit une distorsion plus prononcée. Il est adapté aux sons de guitare basse et de grosse caisse.

DRIVE

En saturant le signal d'entrée, cet effet fait office de booster et produit une distorsion naturelle.

LOW (gain du grave)

Règle la plage du grave.

DEC (Decimator)

Produit un effet d'échantillon brut et de basse qualité en dégradant la fréquence et la résolution d'échantillonnage.

FREQ (fréquence)

Règle la fréquence d'échantillonnage. Des valeurs inférieures produisent un effet plus brut ("lo-fi"). Cet effet opère en conjonction avec la hauteur de l'oscillateur.

ASTUCE: Si vous ne souhaitez ne pas lier la fréquence et la hauteur, réglez “FREQ” sous “PITCH OP1..6” (p.50) sur “FIXED”. La fréquence est alors fixe, quel que soit le numéro de note.

BIT

Règle la longueur de mot. Des valeurs inférieures produisent un effet plus brut ("lo-fi").

WAVESHAPER

Recrée la méthode de production sonore via une mise en forme de l'onde utilisée sur la station de travail musicale "01/W" de Korg, dévoilée en 1991.

Cet effet modifie la forme d'onde en appliquant un tableau de mise en forme de l'onde au signal d'entrée.

Réglez l'intensité de l'effet de mise en forme de l'onde via le niveau du modulateur ou le paramètre OSC MIX.

TYPE

Sélectionne le type de tableau de mise en forme de l'onde.

19:Star17:SyncSter

DAMP (atténuation de l'aigu)

Règle la plage de l'aigu. Plus ce réglage est élevé, plus la plage de l'aigu est atténuée.

PUNCH

Cet effet produit une accentuation du niveau d'attaque du signal d'entrée.

PUNCH

Règle la quantité d'accentuation.

HIGH (gain de l'aigu)

Règle la plage de l'aigu.

OPÉRATEURS: PITCH

PITCH: OP1...6 (hauteur d'opérateur)

FREQ (mode de fréquence)

Permet de déterminer la manière dont la hauteur de l'oscillateur est réglée.

FIXED: Avec ce réglage, la hauteur de l'oscillateur reste à la même fréquence, indépendamment du numéro de note.

RATIO: Avec ce réglage, la hauteur de l'oscillateur est déterminée en multipliant la fréquence du numéro de note avec les taux définis via les paramètres COARSE (réglage grossier) et FINE (réglage fin).

Décale la hauteur de l'oscillateur par pas de demi-ton sur une plage de +/-1 octave. Ce paramètre est uniquement actif quand FREQ (mode de fréquence) est réglé sur "RATIO".

Quand FREQ est réglé sur "FIXED"

x100, x1, x0.01

Règle la fréquence de l'oscillateur sur une plage de 0,01 à 9999,99 Hz.

Quand FREQ est réglé sur "RATIO"

001: INIT PITCH: OP1 > FREQ. TRANS FIXED RATIO --- 1.0000 0.0 COARSE FINE DETUNE

COARSE (réglage grossier)

Permet un réglage grossier de la hauteur de l'oscillateur. Avec la valeur "1", la fréquence est identique au numéro de note. Avec une valeur inférieure à "1", la hauteur est transposée vers le bas par pas d'une octave. Avec une valeur supérieure à "1", la hauteur est transposée vers le haut par unités entières selon la fréquence du numéro de note.

FINE (réglage fin)

Permet un réglage fin de la hauteur de l'oscillateur. La fréquence de l'oscillateur correspond à la multiplication des valeurs COARSE (réglage grossier), FINE (réglage fin) et de fréquence du numéro de note.

DETUNE

Désaccorde la hauteur de l'oscillateur par pas d'un centième.

P MOD: OP1...6 (modulation de hauteur d'opérateur)

001: INIT < P MOD: OP1 EG1 LF01 VEL OFF OFF FINE COARSE CTRL CTRL DEST

EG1 (EG1 Int)

Règle par pas de demi-ton l'effet de l'enveloppe EG1 appliquée à la hauteur.

LFO1 (LFO1 Int)

Règle par pas de demi-ton l'intensité de l'effet du LFO1 sur la hauteur.

VEL (Velocity Sens)

Règle l'impact de la force de jeu ('vélocité' ou 'dynamique') sur la hauteur.

CTRL (EG1 Ctrl Src)

Sélectionne la source de modulation contrôlant le paramètre EG1 Int. La valeur définie ici est multipliée avec EG1 (EG1 Int) pour définir l'intensité de modulation de hauteur. (Voyez “Liste des sources de contrôle”, p.85)

CTRL (LFO1 Ctrl Src)

Sélectionne la source de modulation contrôlant le paramètre LFO1 Int. La valeur définie ici est multipliée avec LFO1 (LFO1 Int) pour définir l'intensité de modulation de hauteur. (Voyez "Liste des sources de contrôle", p.85)

DEST (Velocity Mod. Dest.)

Détermine quel paramètre est affecté par l'effet de la vélocité sur la hauteur. Ce paramètre est uniquement actif quand FREQ (Frequency Mode) est réglé sur "RATIO".

Fine: L'effet est appliqué au paramètre FINE (réglage fin). Les variations de vélocité produisent des changements continus de hauteur.

Coarse: L'effet est appliqué au paramètre COARSE (réglage grossier). Les changements de hauteur se font par paliers, en conservant des nombres entiers pour le rapport entre le numéro de note et la hauteur. Appliqué à des opérateurs-modulateurs, ce paramètre permet de changer les harmoniques sans salir le son.

OPÉRATEURS: LEVEL/EG

EG: OP1...6 (niveau/enveloppe d'opérateur)

001: INIT EG:OP1 > ATK DECAY REL 60 6 LEVEL SUS CURVE

ATK (temps d'attaque)

Détermine la durée entre l'activation de note et le niveau maximum.

DECAY (temps de chute)

Détermine la durée entre le pic et le niveau de maintien.

REL (temps d'extinction)

Détermine la durée nécessaire à l'enveloppe pour retomber à 0 après le relâchement d'une note.

LEVEL (niveau de l'opérateur)

Règle le niveau de sortie de l'opérateur. Il s'agit du même paramètre que celui contrôlé via le curseur OPERATOR MIXER.

SUS (niveau de maintien)

Règle le niveau à la fin du temps de chute.

Quand le niveau de maintien est atteint, il est maintenu jusqu'à la désactivation de note.

CURVE

Règle les courbes de chute et de relâchement.

Détermine la touche du clavier servant de référence pour la pondération du clavier. L'intensité de l'effet varie en fonction de l'écart entre la note jouée et le point CENTER (touche centrale) défini.

LOW (Low Slope)

Règle l'intensité de la pondération du clavier pour les notes inférieures au point CENTER (Center Key). Avec une valeur positive, plus la note est inférieure au point CENTER, plus le niveau de sortie de l'opérateur augmente. Avec une valeur négative, plus les notes sont basses, plus les niveaux de sortie diminuent.

Règle l'intensité de la pondération du clavier pour les notes supérieures au point CENTER (Center Key). Avec une valeur positive, plus la note est supérieure au point CENTER, plus le niveau de sortie de l'opérateur augmente. Avec une valeur négative, plus les notes sont hautes, plus les niveaux de sortie diminuent.

L CRV (Low Curve)

Détermine la manière dont l'effet varie quand vous jouez des notes inférieures au point CENTER CENTER (Center Key). La valeur "LIN" produit un effet progressivement plus marqué selon un rapport fixe. "EXP" produit un effet graduellement plus prononcé à proximité du point CENTER (touche centrale), mais l'intensité de l'effet augmente de façon exponentielle pour les notes plus éloignées du point CENTER.

H CRV (High Curve)

Détermine la manière dont l'effet varie quand vous jouez des notes supérieures au point CENTER (touche centrale). La valeur "LIN" produit un effet progressivement plus marqué selon un rapport fixe. "EXP" produit un effet graduellement plus prononcé à proximité du point CENTER (touche centrale), mais l'intensité de l'effet augmente de façon exponentielle pour les notes plus éloignées du point CENTER.

L MOD: OP1...6 (modulation du niveau d'opérateur)

001: INIT LMOD:OP1 --- --- LF01 OFF CTRL VEL

LFO1 (LFO1 Int)

Détermine la manière dont le LFO1 influence l'effet appliqué au niveau de sortie de l'opérateur.

VEL (Velocity Sens)

Détermine la manière dont la vélocité influence l'effet appliqué au niveau de sortie de l'opérateur.

CTRL (LFO1 Ctrl Src)

Sélectionne la source de modulation contrôlant le paramètre LFO1 Int. La valeur définie ici est multipliée avec LFO1 (LFO1 Int) pour définir l'intensité de modulation du niveau de sortie. (Voyez "Liste des sources de contrôle", p.85)

MOD

EG1 PITCH, EG2 FLTR (filtre), EG3 (assignable)

Le opsix comporte trois enveloppes en plus des enveloppes contrôlant les niveaux de chaque opérateur.

Par défaut, EG1 est connecté à la hauteur de l'opérateur et EG2 au filtre. EG3 n'est pas connecté, mais vous pouvez le connecter avec la fonction V.Patch (p.71).

ATK (temps d'attaque)

DECAY (temps de chute)

REL (temps d'extinction)

SUS LV (niveau de maintien)

CURVE

Voyez "EG: OP1...6 (niveau/enveloppe d'opérateur)", p.52.

LFO1 OP (opérateurs), LFO2 FLTR (filtre), LFO3 (assignable)

Le opsix comporte trois LFO. Par défaut, LFO1 est connecté à le hauteur et au niveau de l'opérateur, et LFO2 au filtre. LFO3 n'est pas connecté, mais vous pouvez le connecter avec la fonction V.Patch (p.71).

001: INIT LF01 OP > WAVE SPEED KSYNC EG1 PITCH TRI EG2 FLTR SYNC CMN EG3 O OFF √ [ LF01 OP ] LF02 FLTR LF03 PHASE TEMPO FADE

WAVE

Permet de sélectionner la forme d'onde du LFO.

- Liste des ondes du LFO

TRI (Triangle)

SAW DOWN (Saw Down)

SAW UP (Saw Up)

SQR (Square)

SIN (Sine)

S/H (Sample&Hold)

GTR (Guitar)

X.TRI (Exp. Triangle)

X.SAW DOWN (Exp. Saw Down)

X.SAW UP (Exp. Saw Up)

TRI4 (Step4 Triangle)

TRI6 (Step6 Triangle)

SAW4 DOWN (Step4 Saw Down)

SAW6 DOWN (Step6 Saw Down)

S.RND TIME (StepRnd: Time)

S.RND LVTIME (StepRnd: Lvl&Time)

RND LEVEL (Random: Level)

RND TIME (Random:Time)

RND LVTIME (Random:Lvl&Time)

TRI+ (Triangle +)

Lisez les commentaires ci-dessous relatifs à certaines formes d'onde.

GTR (guitare): Pour produire un vibrato de guitare. Valeur positive uniquement; quand elle est définie via la hauteur, seul un effet de bend vers le haut est produit.

S/H (Sample&Hold): Forme d'onde d'échantillonnage/maintien typique, pour laquelle le niveau change de manière aléatoire par intervalles fixes.

S.RND LVTIME (StepRnd: Lvl&Time): Produit un changement aléatoire de niveau et de timing.

S.RND TIME (StepRnd: Time): Produit une onde à pulsation selon un timing aléatoire.

RND LEVEL (Random: Level), RND TIME (Random: Time), RND LVTIME (Random:

Lvl&Time): Contrairement aux changements basés sur pas, ces versions lissées des paramètres S/H, S.RND TIME et S.RND LVTIME produisent des changements non-linéaires. Utilisez-les pour produire des changements graduels aléatoires.

Triangle + ... Square +: Ces formes d'onde produisent uniquement des valeurs positives, par opposition aux formes d'onde 'Triangle' à 'Square' produisant des valeurs comprises entre -1 et +1. Elles offrent un moyen pratique pour produire un changement de hauteur cyclique vers le haut ou vers le bas.

SPEED

Quand TEMPO (Tempo Sync) est actif, ce paramètre règle la vitesse de base du LFO sous forme de longueur de note.

Quand TEMPO (Tempo Sync) est désactivé, ce paramètre règle la vitesse du LFO en Hz.

KSYNC (Key Sync)

Détermine la modulation produite par le LFO sur la voix en présence d'une activation de note.

Off: La phase du LFO n'est pas initialisée en présence d'une activation de note. La phase est uniquement initialisée quand vous sélectionnez un programme ou lancez la lecture du séquenceur pas à pas.

Activation de note

CMN (Common): La phase du LFO est initialisée par la première activation de note produite sans aucune touche maintenue enfoncée; la phase n'est pas initialisée pour les voix jouées après l'activation de note initiale.

Activation de note Activation de note To utes les notes désactivées

VOICE: La phase du LFO est initialisée pour chaque activation de note et la modulation est appliquée à chaque voix avec des phases différentes.

Activation de note 1VOICE Activation de note 2VOICE

PHASE

Détermine la phase quand le LFO est initialisé. Quand ce paramètre est sur 'RND', la phase du LFO est différente pour chaque message d'activation de note.

TEMPO (Tempo Sync)

On: La longueur de note est définie avec le paramètre SPEED. La fréquence du LFO se synchronise sur le tempo du système, vu qu'il est contrôlé par ce paramètre de vitesse.

Off: La vitesse du LFO est contrôlée par le paramètre SPEED (réglé en Hz).

FADE

Permet d'augmenter progressivement la modulation du LFO au lieu d'un démarrage abrupt à la valeur maximum. Ce paramètre règle la durée entre l'activation de note et l'amplitude maximum du LFO.

Remarque: Ce paramètre ne produit aucun d'effet quand "KSYNC" est désactivé.

FILTER

FILTER

001: INIT FILTER > TYPE CUTOFF EGB2 [ FILTER ] FLTR MOD LPF 12 ON OFF ENABLE RESO CTRL

TYPE (type de filtre)

Ce paramètre permet de sélectionner le type de filtre. Le choix du type de filtre produit des sons différents. Pour les types LPF, HPF, BPF et BRF, le nombre (6, 12, 24) en dessous du nom de filtre indique les caractéristiques du filtre (dB/oct). Plus la valeur est élevée, plus l'effet de coupure du filtre sur le son est abrupte à la fréquence de coupure.

LPF 12, LPF 24: Ces types produisent une coupure sur la portion du son au-dessus de la fréquence de coupure. 'Low Pass' est le type de filtre le plus courant; il est utilisé pour assourdir les sonorités brillantes.

HPF12, HPF24: Ces types produisent une coupure sur la portion du son en dessous de la fréquence de coupure. Ils sont efficaces en présence d'un son trop grave, ou pour amincir le son. BPF6, BPF12: Ces types produisent une coupure tant sur la portion grave que la portion aiguë du son, mais n'ont pas d'effet aux alentours de la fréquence de coupure. Vu leur fonctionnement, ils permettent donc de produire des changements sonores radicaux selon la fréquence de coupure et les paramètres sonores de l'opérateur. Avec une valeur de résonance faible, ces filtres passe-bande recréent la sonorité typique du téléphone ou d'antiques phonographes. Des valeurs de résonance plus élevées produisent des sonorités bourdonnantes ou nasillardes.

BRF6, BRF12: Ces types de filtre sont aussi appelés “filtres coupe-bande” en raison du creux qu’ils produisent dans la bande médium. Leur effet porte uniquement sur la portion du son à la fréquence de coupure et à ses alentours immédiats. Essayez de moduler la fréquence de coupure avec un LFO pour produire des effets de type Phaser. Ces types de filtre (aussi appelés “filtres coupe-bande”) coupent uniquement la portion du son directement aux alentours de la fréquence de coupure. Essayez de moduler la fréquence de coupure avec un LFO pour produire des effets de type Phaser.

LPF MS-20, HPF MS-20: Ces deux types de filtre de 12dB/oct peuvent produire une auto oscillation et émuler le timbre particulier du Korg MS-20. En présence d'un niveau d'entrée élevé, l'augmentation de la résonance accroît la distorsion et l'effet overdrive, générant une sonorité plus agressive.

LPF Poly6: Ce type de filtre de 24dB/oct peut produire une auto oscillation et ainsi émuler le caractère sonore puissant mais doux du Korg Polysix.

ENABLE

Active/désactive l'effet du filtre.

CUTOFF

Règle la fréquence de coupure du filtre en Hz. Comme décrit plus haut, l'effet de la fréquence de coupure varie selon le type de filtre choisi. La plage de la majorité des types de filtre se situe entre 6,489 Hz et 23,68 kHz, mais pour les types MS-20 LPF/HPF et LPF Poly6, la plage va de 12,98 Hz à +21,10 kHz.

RESO (résonance)

Le réglage de résonance accentue le son aux alentours de la fréquence de coupure, comme illustré ci-dessous.

Ce paramètre ne produit aucun d'effet à la valeur 0.

Les réglages intermédiaires de résonance affectent le timbre du filtre, produisant et un son plus nasillard, voire plus extrême.

Remarque: Pour certains types de filtre, une oscillation peut se produire au sein du filtre quand le paramètre RESO est réglé sur une valeur élevée. Dans ce cas l'oscillation pourrait continuer même après le message de désactivation de note. Pour éviter ce type d'oscillation, utilisez V.Patch pour contrôler la valeur de résonance avec une enveloppe (EG), ou utilisez un filtre du côté du mode d'opérateurs.

EG2 (EG2 Int)

Règle l'intensité de modulation du EG2 sur le paramètre CUTOFF.

CTRL (EG2 Ctrl Src)

Sélectionne la source de modulation contrôlant le paramètre EG2 Int. La source définie ici est multipliée avec EG2 Int pour définir l'intensité de modulation de coupure. (Voyez “Liste des sources de contrôle”, p.85)

FLTR MOD (modulation de filtre)

001: INIT FLTR MOD FILTER [ FLTR MOD ] LOW HIGH LFO2 C4 --- OFF CENTER CTRL

Règle l'intensité de la pondération du clavier pour les notes inférieures à la touche centrale. Avec une valeur positive, plus les notes sont graves, plus la fréquence de coupure augmente. Avec une valeur négative, plus les notes sont graves, plus la fréquence de coupure diminue. À la valeur “-1.00”, la fréquence de coupure change selon la même pente que la touche enfoncée sur le clavier.

Règle l'intensité de la pondération du clavier pour les notes supérieures à la touche centrale. Avec une valeur positive, plus les notes sont aiguës, plus la fréquence de coupure augmente. Avec une valeur négative, plus les notes sont aiguës, plus la fréquence de coupure diminue. À la valeur “+1.00”, la fréquence de coupure change selon la même pente que la touche enfoncée sur le clavier.

CENTER (KeyTrk Center Key)

Détermine la note servant de référence pour la pondération du clavier. La fréquence de coupure varie selon la distance entre la note jouée et la note de référence. Quand vous jouez la même note que la note de référence, la fréquence de coupure est identique à celle du réglage de la page Filter.

LFO2 (LFO2 Int)

Règle l'intensité de modulation du LFO2 sur le paramètre CUTOFF.

CTRL (LFO2 Ctrl Src)

Sélectionne la source de modulation contrôlant le paramètre LFO2 Int. La source définie ici est multipliée avec LFO2 Int pour définir l'intensité de modulation de coupure. (Voyez "Liste des sources de contrôle", p.85)

EFFET

FX 1, 2, 3 (effets 1, 2, 3)

Le opsix comporte trois multi-effets. Ces trois processeurs d'effet sont connectés en série.

001: INIT FX1 > FX MIX DEPTH [ FX1 ] FX2 FX3 CHO ON ENABLE SPEED PHASE

FX (type d'effet)

Sélectionne le type d'effet.

ENABLE

Active/désactive l'effet. Vous pouvez activer et désactiver les effets pour juger de leur impact sur le son.

Paramètres d'effet 1...4

Permettent de régler les paramètres de chaque effet.

Pour des détails sur les paramètres, voyez "Liste des paramètres d'effet", p.91.

ARP (arpégiateur)

ARPEGGIATOR

001: INIT ARPEGGIATOR RUN PTRN OFF MANUAL --- 1/16 1 RESO GATE OCT

RUN (Arpeggiator Run)

Permet d'activer, de désactiver ou de verrouiller (Latch) l'arpégiateur.

Off: L'arpégiateur ne fonctionne pas.

On: L'arpégiateur fonctionne uniquement quand une note est jouée.

Latch: L'arpégiateur est activé quand une note est jouée et reste actif même après le relâchement de la touche.

PTRN (motif d'arpège)

Ce paramètre définit le motif de notes de l'arpégiateur.

MANUAL: Le motif d'arpège est joué dans l'ordre de l'activation de note des touches enfoncées.

UP: Le motif d'arpège est joué de la note la plus grave à la note la plus aiguë.

DOWN: Le motif d'arpège est joué de la note la plus aiguë à la note la plus grave.

ALT1: Le motif d'arpège est joué alternativement vers le haut et vers le bas. (La note la plus aiguë et la note la plus grave sont jouées une seule fois.)

ALT2: Le motif d'arpège est joué alternativement vers le haut et vers le bas. (La note la plus aiguë et la note la plus grave sont jouées deux fois.)

RANDOM: Les notes du motif d'arpège sont jouées dans un ordre aléatoire.

TRIGGER: Les touches maintenues enfoncées sont jouées simultanément au tempo défini avec le paramètre “RESO”.

Contrôle la vitesse de l'arpégiateur.

GATE (durée de Gate)

Règle la longueur des notes arpégées sous forme de pourcentage de la valeur de résolution.

OCT (octave)

Contrôle la plage de hauteur des notes arpégées.

SEQ (séquenceur)

SEQUENCER

001: INIT SEQUENCER > TEMPO RESO SWING 120.00 1/16 >> 16 BOTH MODE LENGTH ACTIVE

TEMPO

Règle le tempo du programme sélectionné. Ce paramètre s'applique au séquenceur mais aussi à l'arpégiateur, au LFO et aux effets synchronisés sur le tempo.

RESO (résolution de pas)

Règle la longueur d'un pas en fonction du tempo.

SWING

Règle le volume de l'effet de swing.

ASTUCE: La valeur “+33%” produit un effet proche d’un shuffle.

MODE (mode de pas)

Détermine l'avancée des pas durant la lecture.

(vers l'avant): C'est le mode de lecture avant du séquenceur.
<< (vers l'arrière): C'est le mode de lecture inversée du séquenceur.
<< (ricochet): Le séquenceur alterne entre les modes de lecture avant et inversée.
× (vers le centre): Les pas du séquenceur sont lus dans l'ordre suivant: 1, 16, 2, 15, 3, 14...

(pair/impair): Le séquenceur joue uniquement les pas de nombre pair ou de nombre impair.

RND (aléatoire): C'est le mode de lecture aléatoire du séquenceur.

LENGTH

Définit le nombre de pas utilisés dans la séquence.

ACTIVE (Séquenceur actif)

Ce paramètre permet de sélectionner quels séquenceurs sont activés pour la lecture et l'enregistrement.

NOTE: Seules les notes sont activées.

MTN: Seules les séquences de manipulations sont activées.

BOTH: Les notes et les séquences de manipulations sont activées.

Remarque: Durant la lecture du séquenceur, une diode blanche indique le pas joué. Quand “Active Sequencer” est réglé sur BOTH ou NOTE, le pas actuel du séquenceur de notes est affiché. Toutefois, quand ce paramètre est réglé sur MOTION, le pas actuel du séquenceur de manipulations est affiché. Remarquez que ces valeurs pourraient différer selon le réglage du paramètre “Motion Key Sync”.

SEQ NOTE (notes du séquenceur)

Le opsix permet d'utiliser jusqu'à six notes par pas. Sélectionnez la voie ('Lane') de destination pour la note entre 1 et 6.

NOTE (note de la voie)

Définit le numéro de note du pas et de la voie sélectionnés.

START (décalage de démarrage)

Définit le timing de déclenchement d'un pas sous forme de pourcentage de sa durée.

Augmenter la valeur RESO (résolution) permet de recréer facilement les timings typiques du hip-hop et de la néo-soul, ainsi que des sons comme des accords grattés et des flas.

ACTIVE

Détermine si le pas en question est déclenché ou non.

VEL (vélocité)

Définit la vélocité du pas et de la voie sélectionnés.

GATE (durée de gate)

Définit la longueur de note du pas et de la voie sélectionnés. Pour prolonger le son d'une note au-delà de la longueur du pas, connectez la note au pas suivant avec une liaison.

MOTION

001: INIT MOTION > LANE DEST VALUE STEP 1 --- 1 OFF T --- TRIG --- Lin --- SYNC CURVE

LANE

Le opsix dispose de six voies qui "jouent" automatiquement les paramètres (séquences de manipulations). Sélectionnez une des voies 1 à 6 pour les séquences de manipulations.

Définit les paramètres et les groupes affectés par la fonction Motion Sequence. Pour plus de détails, voyez “Liste des destinations des manipulations” (→ p.86).

VALUE

Définit la valeur de la voie et du pas sélectionnés.

SYNC (Synchronisation du séquenceur de manipulation avec le séquenceur de notes)

Ce paramètre détermine le fonctionnement du séquenceur de manipulations par rapport au séquenceur de notes. Notez que ce paramètre touche toutes les voies de manipulations.

TRIG (Déclenchement): Quand le déclenchement via le clavier est activé, le séquenceur de manipulations est initialisé en début de séquence et lance la lecture à chaque fois qu'une nouvelle note est jouée. Si le réglage du paramètre "Active Sequencer" est modifié durant la lecture du séquenceur, ce paramètre synchronise le séquenceur de manipulations avec le séquenceur de notes.

Legato: Quand le déclenchement via le clavier est activé, le séquenceur de manipulations est initialisé en début de séquence et lance la lecture lors du déclenchement initial du séquenceur de notes, après quoi il poursuit indépendamment la lecture jusqu'à ce qu'aucune note ne soit jouée. Si le réglage du paramètre "Active Sequencer" est modifié durant la lecture du séquenceur, ce paramètre synchronise le séquenceur de manipulations avec le séquenceur de notes.

FREE: Le séquenceur de manipulations fonctionne indépendamment par rapport au séquenceur de notes, et module les valeurs de destination tant que le opsix fonctionne. C'est le cas même quand "Active Sequencer" est réglé sur NOTE.

Remarque: La pas courant, indiqué sur cette page par la flèche orientée vers le haut, affiche des informations concernant le séquenceur de manipulations. Quand “Motion Key Sync” est réglé sur LEGATO ou FREE, le séquenceur de manipulations pourrait être décalé par rapport au séquenceur de notes, et dans ce cas ne pas s’aligner avec la diode de pas quand “Active Sequencer” est réglé sur BOTH.

CURVE

Sélectionne la courbe reliant les valeurs des pas choisis dans la voie actuellement sélectionnée avec le pas suivant.

Vous disposez des options “Step” (aucune courbe), “Exponential” (exponentielle), “Linear” (linéaire) ou “Logarithmic” (logarithmique). Pour obtenir des changements de paramètres fluides, sélectionnez l’option “Exponential”, “Linear” ou “Logarithmic”. À l’inverse, pour des paramètres tels que “WAVE” (onde) et “PTRN” (motif d’arpège) sélectionnez “Step” (pas) de sorte que le paramètre change au début du pas en question et produise l’effet voulu.

SEQ UTIL (fonctions utilitaires de séquenceur)

Cette page propose une série de fonctions utilitaires pour l'édition et la création de données de séquence. Sélectionnez la fonction voulue, la plage, etc. puis appuyez sur le bouton YES pour exécuter.

001: INIT SED. UTIL TARGET FUNC VALUE NOTE TRANS +12 1 16 --- START END

TARGET

Définit la séquence de notes ou une des six séquences de manipulations comme cible pour la fonction utilitaire.

FUNC

Permet de choisir la fonction à exécuter.

Fonctions de séquence de notes (quand "TARGET" est sur NOTE)

TRANS (Transposition): Transpose la séquence entre les points START et END du nombre de demi-tons défini avec le paramètre VALUE.

VEL (Vélocité): Permet de régler la vélocité (dynamique) des notes entre les points START et END. Le paramètre TYPE propose trois opérations secondaires, correspondant à trois manières d'appliquer le paramètre VALUE. ADD ajoute ou soustrait simplement à la valeur de la vélocité existante, SET remplace la vélocité existante et SCALE multiplie la vélocité existante par le paramètre VALUE.

NUDGE (Nudge): Décale la séquence vers l'avant ou vers l'arrière. Le paramètre VALUE détermine de combien de pas la séquence est décalée, tandis que DEST définit si l'opération porte sur la séquence de notes, la séquence de manipulations ou les deux.

COPY (Copie): Copie les notes entre les points START et END vers le pas défini avec DEST. Le paramètre REPEAT permet de copier/coller successivement les notes sélectionnées à plusieurs reprises.

INVERT (Inversion de hauteur): Inverse la séquence de notes entre les points START et END sur l'axe de la hauteur. Le paramètre VALUE détermine si l'inversion se fait par rapport à la plage de notes MIDI entière (FULL) ou à la plage de la séquence de notes même (REL). On sait que les compositeurs inversent les partitions pour trouver de nouvelles idées, d'où cet outil amusant et créatif.

Fonctions Motion Sequence (quand "TARGET" est réglé sur MTN LANE 1...6)

CLEAR: Supprime la séquence de manipulations pour la voie sélectionnée. Désactive DEST, supprime le routage, initialise le réglage VALUE de chaque pas et règle CURVE sur "LIN".

DUP: Copie le pas sélectionné. Utilisez les paramètres START et END pour sélectionner la plage source à copier, et DEST pour choisir le point de départ de destination. Le paramètre REPEAT permet de copier/coller successivement la séquence de manipulations sélectionnée à plusieurs reprises.

COPY VALUE: Copie VALUE uniquement pour le pas sélectionné. Utilisez les paramètres START et END pour sélectionner la plage source à copier, et DEST pour choisir le point de départ de destination. Le paramètre REPEAT permet de copier/coller successivement la séquence de manipulations sélectionnée à plusieurs reprises.

COPY CURVE: Copie CURVE uniquement pour le pas sélectionné. Utilisez les paramètres START et END pour sélectionner la plage source à copier, et DEST pour choisir le point de départ de destination. Le paramètre REPEAT permet de copier/coller successivement la séquence de manipulations sélectionnée à plusieurs reprises.

SET VALUE: Règle les valeurs de la plage définie avec START et END sur le même réglage VALUE. SET CURVE: Règle la courbe de la plage définie avec START et END sur le même réglage CURVE.

ASSIGN RAMP: Change le réglage VALUE de la plage définie avec START et END et génère une forme d'onde. Réglez le gain et la polarité avec "SCALE" et déterminez le décalage vers haut/bas avec "OFFSET".

ASSIGN SAW: Change le réglage VALUE de la plage définie avec START et END et génère une forme d'onde. Réglez le gain et la polarité avec "SCALE" et déterminez le décalage vers haut/bas avec "OFFSET".

ASSIGN TRI: Change le réglage VALUE de la plage définie avec START et END et génère une forme d'onde. Réglez le gain et la polarité avec "SCALE" et déterminez le décalage vers haut/bas avec "OFFSET".

ASSIGN TRI+: Change le réglage VALUE de la plage définie avec START et END et génère une forme d'onde. Réglez le gain et la polarité avec "SCALE" et déterminez le décalage vers haut/bas avec "OFFSET".

ASSIGN SINE: Change le réglage VALUE de la plage définie avec START et END et génère une forme d'onde. Réglez le gain et la polarité avec "SCALE" et déterminez le décalage vers haut/bas avec "OFFSET".

ASSIGN SQR: Change le réglage VALUE de la plage définie avec START et END et génère une forme d'onde. Réglez le gain et la polarité avec "SCALE" et déterminez le décalage vers haut/bas avec "OFFSET".

ASSIGN RAND: Change le réglage VALUE de la plage définie avec START et END et génère une forme d'onde. Réglez le gain et la polarité avec "SCALE" et déterminez le décalage vers haut/bas avec "OFFSET".

VOICE

VOICE (assignation de voix)

001: INIT VOICE ASSIGN GLIDE TIME POLY OFF OFF UNISON DETUNE SPREAD

ASSIGN (assignation de voix)

Détermine le mode d'allocation de base des voix.

Poly: Le jeu du programme est polyphonique, ce qui permet de jouer des accords.

Mono: Le jeu du programme est monophonique et produit une note à la fois.

Mono Legato: Le jeu du programme est monophonique. La première note d'une phrase liée ('legato') sonne normalement, tandis que les notes suivantes de la phrase sonnent plus régulier (les enveloppes continuent au lieu d'être redéclenchées, par exemple).

GLIDE (mode de glissement)

Le mode Glide produit des changements de hauteur fluides entre les notes.

Off: L'effet de glissement est désactivé et les notes sont toujours jouées à leur hauteur correcte.

On: La hauteur glisse de manière fluide d'une note à l'autre.

Legato: Les changements de hauteur fluides entre les notes sont produits uniquement quand vous jouez legato.

TIME (durée de glissement)

Règle la durée de glissement d'une note à l'autre.

UNISON (voix d'unisson)

Off: L'effet Unison est désactivé, et les effets Stereo Spread et Detune ne sont pas appliqués.

2...8: Définit le nombre de voix jouées pour chaque note que vous jouez. Quand ce paramètre est désactivé, les voix ne sonnent pas à l'unisson et les effets "Spread" et "Detune" ne sont pas disponibles. Vous pouvez combiner jusqu'à huit voix jouées à l'unisson.

DETUNE (désaccordage d'unisson)

Règle le léger désaccordage entre les voix d'unisson et l'effet de chorus qu'il produit. Le désaccordage entre les voix se règle par pas d'un cent (un demi-ton = 100 cents).

• Voix = 3, désaccordage = 24

Voix Désaccordage
1 - 12
2	0
3 + 12

• Voix = 4, désaccordage = 24

Voix Désaccordage
1 -12
2	-4
3	+4
4 +12

SPREAD (largeur d'unisson)

SPREAD permet d'élargir le champ stéréo avec l'effet Unison.

V.PATCH

V.PATCH 1...12 (connexions virtuelles 1...12)

001: INIT V.PATCH > SRC INT DEST 1 2 3 4 5 6 7 8 9 10 11 12 OFF --- OFF OFF --- CTRL

SRC (étendue de source), SRC (source)

Sélectionne le signal de la source de modulation. (Voyez "Liste des sources Virtual Patch", p.88)

INT (Mod Int)

Détermine l'intensité de l'effet produit par la source de modulation.

CTRL (Mod Ctrl Src)

Sélectionne la source de modulation contrôlant le paramètre Mod Int. La valeur source définie ici est multipliée avec Mod Int pour définir l'intensité de l'effet de modulation. (Voyez "Liste des sources de contrôle", p.85)

Définit les paramètres et les groupes affectés par la modulation. (Voyez “Liste des destinations Virtual Patch”, p.89)

MISC

PROG PITCH (hauteur du programme)

001: INIT PROG PITCH > TRANS BEND LFO1 [ PROG PITCH ] PROG MISC USER ALG OP UTIL 0 +2 0 -2 OFF OCT CTRL

Décale la hauteur du clavier de l'instrument par pas de demi-ton, sur une plage de -/+1 octave pour le programme entier.

OCT (octave)

Règle en octaves la hauteur de base. "0" est la valeur par défaut.

BEND (pitch bend vers le haut)

Règle en demi-tons la variation de hauteur maximum produite quand vous actionnez la molette au-dessus de son point central. Pour obtenir une variation de hauteur normale, réglez-le sur une valeur positive.

BEND (pitch bend vers le bas)

Règle en demi-tons la variation de hauteur maximum produite quand vous actionnez la molette en dessous de son point central. Pour obtenir une variation de hauteur normale, réglez-le sur une valeur négative.

LFO1 (LFO1 Int)

Contrôle en demi-tons l'effet initial du LFO1 sur la hauteur.

CTRL (LFO1 Ctrl Src)

Sélectionne la source de modulation contrôlant le paramètre LFO1 Int. La valeur source définie ici est multipliée avec LFO1 Int pour définir l'intensité de l'effet de modulation. (Voyez "Liste des sources de contrôle", p.85)

PROG MISC (Program Misc)

LEVEL (niveau du programme)

Règle le volume du programme entier. Le réglage sera appliqué à la sortie de l'effet.

ALG FB (algorithme FB)

Outre les algorithmes utilisateur, les algorithmes de réinjection sont connectés comme une boucle de réinjection qui redirectionne les signaux vers le haut à travers l'algorithme. (ALGO X, X, .. X) Ce paramètre règle le niveau du signal transitant à travers la boucle de réinjection. La boucle de réinjection est générée selon la valeur LEVEL (niveau du programme) de l'opérateur, ce qui permet d'utiliser les changements de la valeur LEVEL pour aussi influencer la réinjection, produisant des effets complexes.

PHASE (phase d'oscillateur)

Règle la phase de cet oscillateur pour chaque activation de note comme suit.

SYNC: Règle la phase de l'oscillateur sur "0".

FREE: Règle tous les oscillateurs sur la même valeur aléatoire.

RANDOM: Détermine et modifie la valeur pour la phase de chaque oscillateur de façon aléatoire.

LOFI (LoFi)

Quand ce paramètre est actif, l'accord des signaux de la forme d'onde de l'oscillateur et du contrôle de niveau devient plus brut, générant un son légèrement 'sali' qui rappelle les synthés numériques plus anciens.

USER ALG (algorithme utilisateur)

Sélectionnez cette page et appuyez sur le bouton YES pour éditer les algorithmes utilisateur. L'édition se termine sur une autre page.

FM MATRIX

Détermine la manière dont les opérateurs sont interconnectés ainsi que la force de cette connexion. Les rangées montrent l'alignement des opérateurs et les colonnes indiquent s'ils transmettent leurs signaux à d'autres opérateurs. L'opérateur 1 est par exemple représenté par la dernière colonne de gauche. Les six points affichés de haut en bas indiquent l'intensité du signal transmis de l'opérateur 1 aux opérateurs 1–6. Plus l'intensité du signal augmente, plus ces points grandissent.

La dernière rangée du bas indique si l'opérateur même transmet son signal au filtre de la rangée suivante. “↓” indique la transmission et “X” l'absence de transmission.

Règle le niveau du signal de modulation transmis de OPx à OPy. La valeur 100% produit le même niveau que lorsque l'algorithme préprogrammé est connecté.

SELF (OPx Self Feedback)

Règle l'intensité du signal de modulation que l'OPx s'auto réinjecte. L'effet produit est identique à celui du paramètre FB (réinjection) quand le mode d'opérateur est sur "FM", mais vous pouvez utiliser ce paramètre avec d'autres modes que FM.

DIRECT OUT

001: INIT DIRECT OUT OP1 OP2 OP3 ON OFF OFF OFF ON OFF + + * * + × × × ↓ × OP4 OP5 OP6

OPx (OPx Direct Out)

Quand ce paramètre est activé, la sortie de l'OPx produit un signal audio.

OP UTIL (fonctions utilitaires d'opérateur)

001: INIT OP UTIL PROG PITCH PROG MISC USER ALG [ OP UTIL ] FUNC FROM TO COPY 1 2 OP PRESS 'YES' TO EXECUTE

Cette page offre des fonctions utiles pour créer des sons, comme par exemple la fonction de copie des paramètres d'opérateur, etc. Sélectionnez la fonction et l'opérateur voulus, puis appuyez sur le bouton YES pour exécuter.

FUNC

Permet de choisir la fonction à exécuter.

COPY OP: Copie tous les paramètres de l'opérateur choisi.

COPY EG: Copie uniquement les paramètres d'enveloppe.

COPY KTRK: Copie uniquement les paramètres de pondération du clavier.

FROM

Sélectionne l'opérateur source pour la copie.

TO

Sélectionne l'opérateur de destination pour la copie.

GLOBAL

Cette page sert à configurer les paramètres généraux du opsix. Changez de catégorie avec les boutons PAGE < et > ou les commandes DATA ENTRY A–D. Les boutons OP –/+ ou les commandes DATA ENTRY B/E sélectionnent le paramètre, tandis que les commandes DATA ENTRY C/F changent sa valeur.

TUNE

Global Parameters
Cat.	Param.	Val.
TUNE	Master Tune	Oct
MIDI CTRL SEQ	Transpose	0

Règle l'accordage global de l'ensemble du opsix par unité de 1 cent (un demi-ton = 100 cents) sur une plage de +/-50 cents.

Quand la valeur est de 0 cent, la note A4 correspond à 440 Hz.

Décale la hauteur des notes jouées sur le clavier par pas de demi-ton, sur une plage de -/+1 octave. Ces réglages sont appliqués à l'emplacement ('Pre' ou 'Post') défini avec le paramètre "ConvertPosition".

MIDI

Global Parameters
Cat.	Param.	Val.
TUNE	Global Channel	1
MIDI	Local Control	On
CTRL	Clock	Off
SEQ	Convert Position	Pre

Règle le canal MIDI. Ce canal MIDI sert à transmettre et recevoir des messages de note, de pitch bend ainsi que des commandes de contrôle.

Local Control

Le paramètre Local Control règle la connexion entre le clavier et le générateur de sons.

On: En principe ce paramètre devrait être activé ("On"). Toutefois, si vous utilisez le opsix avec un séquenceur externe ou d'autres dispositifs similaires, nous vous conseillons de régler Local Control sur "Off" pour éviter le double déclenchement de notes causé par l'écho MIDI.

Off: Le clavier du opsix est déconnecté de son générateur de sons. Avec ce réglage, le générateur de sons du opsix ne produit aucun son quand vous jouez sur son clavier.

Off: Le opsix utilise les réglages de tempo du programme. Les messages d'horloge MIDI ne sont ni transmis ni reçus.

Intern (Interne): Le opsix utilise les réglages de tempo en vigueur durant le jeu. Choisissez ce réglage quand vous utilisez le opsix seul, ou souhaitez contrôler le tempo de dispositifs MIDI externes tels qu'un séquenceur ou une boîte à rythmes.

Extern (Externe): Le tempo du opsix est synchronisé via les messages d'horloge MIDI reçus via la prise MIDI à 5 broches ou le port USB. Si les messages d'horloge MIDI ne sont pas reçus, les fonctions liées au tempo ne seront pas opérationnelles.

Auto: Les fonctions Internal et External sont toutes deux actives et la sélection est automatique:

• Si aucun message d'horloge MIDI n'est reçu, le opsix utilise son tempo externe.
• Si des messages d'horloge MIDI sont reçus, ils contrôlent le tempo. Si la réception des messages d'horloge s'interrompt pendant plus de 500 ms, le opsix réactive son tempo interne.

Convert Position

Détermine la manière dont les réglages de courbe de vélocité et de transposition réagissent en réponse aux signaux MIDI IN/OUT.

Indépendamment du réglage Convert Position, les paramètres de transposition et de courbe de vélocité restent valides quand vous jouez les sons internes directement via le clavier du opsix.

Pre: Applique les réglages de courbe de vélocité et de transposition aux données produites en jouant sur le clavier du opsix. Ces paramètres (courbe de vélocité et transposition) affectent les données transmises via la prise MIDI OUT quand vous jouez sur le clavier du opsix. Ils ne produisent aucun changement sur les messages MIDI reçus à la prise MIDI IN.

Post: Applique les réglages de courbe de vélocité et de transposition aux données juste avant leur envoi au générateur de sons. Ces paramètres (courbe de vélocité et transposition) affectent les données produites en jouant sur le clavier du opsix avant leur envoi au générateur de sons, ainsi que les données reçues à la prise MIDI IN. Ils ne produisent aucun changement sur les messages MIDI transmis via la prise MIDI OUT quand vous jouez sur le clavier du opsix.

Rx Transport

Active/désactive la réception des messages de transport Start et Stop (messages MIDI en temps réel).

Rx Prog Chg

Active/désactive la réception des messages de changement de programme MIDI.

Rx CC

Active/désactive la réception des commandes de contrôle MIDI.

ASTUCE: Les commandes de contrôle CC#1 (molette de modulation), CC#64 (Damper) et à partir de CC#120 ne peuvent pas être contrôlées avec ce paramètre.

Rx Pitch Bend

Active/désactive la réception des messages MIDI de Pitch Bend.

Tx Transport

Active/désactive la transmission des messages de transport Start et Stop (messages MIDI en temps réel).

Tx Prog Chg

Active/désactive la transmission des messages de changement de programme MIDI.

Tx CC

Active/désactive la transmission des commandes de contrôle MIDI.

Tx Pitch Bend

Active/désactive la transmission des messages MIDI de Pitch Bend.

Aftertouch Src

Lorsque vous sélectionnez “AFTERTOUCH” comme source de modulation pour un opérateur, filtre, V.Patch, etc., ce paramètre détermine quel message MIDI est appliqué.

Off: L'effet d'aftertouch est désactivé.

Ch: La pression de canal est appliquée. Cet effet est appliqué avec la même intensité à tous les numéros de note. Sur le opsix SE, l'effet d'aftertouch polyphonique est aussi appliqué.

Poly: La pression individuelle sur les touches est appliquée. L'intensité de l'effet varie selon le numéro de note. Sur le opsix SE, l'effet d'aftertouch polyphonique n'est pas appliqué.

Both: La pression de canal et la pression d'aftertouch polyphonique sont toutes deux appliquées.

CTRL (contrôleur)

Global Parameters
Cat.	Param.	Val.
TUNE	Velocity Curve	4
MIDI	Aftertouch Curve	3
CTRL	Prog Chg Lock	Off
SEQ	Knob Mode	Scale

Velocity Curve (Courbe de dynamique)

Contrôle la manière dont le volume et/ou le timbre réagissent aux variations de votre force de jeu (la 'vélocité') sur le clavier. Choisissez la courbe qui convient le mieux à la force de votre jeu et à votre style. Le fonctionnement des courbes de vélocité entre le clavier de l'instrument et du moteur de synthèse reste identique. En revanche, leur rapport avec le MIDI est lié au paramètre Convert Position (voyez ci-dessous).

Aftertouch Curve

Vous pouvez contrôler la manière dont votre pression après l'enfoncement des touches modifie l'effet. Choisissez la courbe qui convient le mieux à votre style de jeu.

La courbe d'aftertouch intervient toujours entre le clavier et le générateur de son.

Sur le opsix SE: La courbe d'aftertouch est toujours activée sur le clavier de cet instrument. Pour l'entrée MIDI, la courbe d'aftertouch est uniquement activée quand le paramètre Convert Position est réglé sur "Post MIDI".

Pour des sources d'entrée autres que le opsix SE: La courbe d'aftertouch est toujours activée pour l'entrée MIDI externe.

1 (intense), 2: Cette courbe produit un effet quand vous maintenez une pression forte sur les touches.

3 (normale): Cette courbe est la plus couramment utilisée.

4, 5 (légère): Ces courbes produisent des changements dynamiques en réponse à une pression plus légère sur les touches enfoncées.

24stp, 12stp: Ces courbes altèrent la dynamique de 24 et 12 pas respectivement, et peuvent servir quand vous ne voulez pas sacrifier trop de mémoire pour enregistrer vos données d'aftertouch avec le séquenceur. (Réglez "Convert Position" sur "PreMIDI".) En particulier pour la courbe 7, qui altère la dynamique de 12 pas, il est conseillé de régler l'intensité de l'effet sur une octave lorsque vous utilisez l'aftertouch pour modifier la hauteur pas de de demi-ton.

Rnd: Cette courbe produit un effet aléatoire. Elle convient pour produire des effets spéciaux ou lorsque l'aftertouch sert à générer une modulation irrégulière.

Prog Chg Lock

Vous pouvez normalement changer de programme à tout moment avec la commande PROGRAM, mais ce paramètre permet de limiter cette fonction. Prévient un changement accidentellement de programme quand vous vous concentrez sur l'édition d'un son ou votre jeu.

Off: Vous pouvez changer de programme à tout moment.

Shift: Changer de programme est uniquement possible quand vous maintenez enfoncé le bouton SHIFT et tournez la commande PROGRAM.

Home: Changer de programme est uniquement possible à la page HOME/ALGO.

Knob Mode

Quand vous changez de programme, les valeurs des paramètres liés aux commandes en face avant changent, mais la position physique des commandes ne change pas. Knob Mode détermine l'action des commandes quand vous les manipulez.

Scale: Il s'agit du réglage par défaut. La position physique de la commande et la valeur courante du paramètre sont liées. Quand vous tournez la commande à gauche, le réglage passe de la valeur courante à la valeur minimum; quand vous la tournez à droite, le réglage passe de la valeur courante à la valeur maximum. Quand vous tournez la commande à gauche ou à droite jusqu'en bout de course, la plage est initialisée.

Voyez l'illustration ci-dessous.

Position initiale de la commande La plage est recalculée autour de la position initiale

Réglage en vigueur: 80 40 90 0 100

Commande amenée au minimum La plage est rétablie (répartition égale)

50 25 75 0 100

Jump: Quand vous manipulez une commande, la valeur du paramètre change instantanément pour refléter la position de la commande.

SST Hold Time

Ce paramètre contrôle la durée transitions fluides produites avec ‘Smooth Sound Transitions’. Il détermine combien de temps la réverbération, le délai et l’extinction de note reste audible après la sélection d’un nouveau son. Le décompte commence quand toutes les notes du son précédent ont été relâchées et que la pédale forte est relevée.

Note Trigger Vel

opsix module uniquement : Définit la vélocité des événements d'activation de note transmis par la fonction de déclenchement de note (→ p. 21).

SEQ

Global Parameters
Cat.	Param.	Val.
TUNE	Trigger Quantize	Off
MIDI	Record Quantize	Start
CTRL	Metronome	On
SEQ	Metronome Level	5

Trigger Quantize

Prévient les imprécisions temporelles de la séquence en alignant ('quantifiant') le timing des pas du séquenceur quand la fonction de saut de pas ou de déclenchement via le clavier est utilisée. L'effet est immédiatement apparent quand ce paramètre est sur OFF, mais quand il est réglé sur 1, 2 ou 4 pas, la quantification porte sur le timing de l'intervalle de pas défini.

Record Quantize

Corrige automatiquement le timing des notes jouées durant l'enregistrement en temps réel.

Off: Le timing des activations et des coupures de note se reflète tel quel dans les paramètres START et GATE.

Start: L'activation de note se produit toujours au début de chaque pas. Le timing des coupures de note se reflète dans le paramètre GATE.

All: L'activation de note se produit toujours au début de chaque pas. Le paramètre GATE est réglé sur 75% ou "TIE", selon le timing des coupures de note.

Metronome

Définit si le son du métronome est audible ou non durant l'enregistrement en temps réel.

Metronome Level

Règle le volume du métronome.

High Click

Détermine si la hauteur du premier battement du métronome est accentuée ou non.

Key Trig Velocity

Détermine si le séquenceur de notes répond à la vélocité à laquelle vous enfoncez une touche pour lancer une séquence. Quand ce paramètre est sur ON, la vélocité de la touche enfoncée modifie les valeurs de vélocité programmées de 10% à 200% par rapport aux valeurs originales.

Global Parameters
Cat.	Param.	Val.
SYS	Auto Power Off	Off
	Screen Bright	10
	LED Bright	10
	System ID	254

Auto Power Off (Coupure automatique de l'alimentation)

Par défaut, le opsix est automatiquement mis hors tension quand quatre heures environ se sont écoulées sans aucune manipulation de ses commandes ou de son clavier, ni aucune réception de message MIDI, cela pour économiser l'énergie. Si vous le souhaitez, vous pouvez désactiver cette fonction.

Quand l'alimentation est coupée, tous les réglages ou éditions non sauvegardés sont perdus. Veillez à toujours sauvegarder vos réglages importants.

Screen Bright (Luminosité de l'ecran)

Contrôle la luminosité de l'écran.

LED Bright (Luminosité des diodes)

Règle la luminosité maximum des diodes.

System ID

Ce numéro identifie le opsix auprès de l'ordinateur hôte. Si vous possédez plusieurs opsix, réglez chacun sur un numéro différent.

USB Network

Ce paramètre détermine la méthode de communication (le protocole) utilisée quand cet instrument est branché à un ordinateur via un câble USB.

RNDIS: Le protocole RNDIS sert à communiquer avec l'ordinateur connecté. Ce réglage convient si vous utilisez Windows.

NCM: Il s'agit du protocole Network Control Model. Ce réglage convient si vous utilisez un Mac (doté du système macOS 11.0 ou d'une version ultérieure).

Les changements effectués sur ce paramètre ne sont activés qu'après le redémarrage du opsix.

Liste des algorithmes

Liste des formes d'onde

Écran Nom entier Remarques
SIN Sine Génère une sinusoide. Cette forme d'onde élémentaire utilisée sur les synthétiseursFM contient un son fondamental mais pas d'harmoniques.
SIN 12BIT	Sine 12bit	Génère une sinusoide d'une résolution brute pareille à celle utilisée sur les vieux synthétiseurs numériques.
SIN 8BIT	Sine 8bit	Génère une sinusoide d'une résolution encore plus brute. Ce type de forme d'onde est utile pour produire des sons comportant du bruit.
TRI Triangle Génère une onde triangulaire. Contrairement à la sinusoide, ce type de forme d'onde contient des harmoniques et produit en outre un son au contour plus doux par rapport à l'onde carrée ou en dents de scie.
SAW	Saw	Génère une onde en dents de scie. Ce type de forme d'onde est utilisé pour les sons typiques des synthétiseurs analogiques, comme les basses synthé et les cuivres synthé.
SAW HD Saw HD Génère une onde en dents de scie avec des harmoniques aiguës plus riches qu'avec une onde en dents de scie conventionnelle via un traitement intense du processeur.
SQR	Square	Génère une onde carrée. Ce type de forme d'onde est utilisé pour les sons d'instruments électroniques et d'instruments à vent.
SQR HD	Square HD	Génère une onde carrée avec des harmoniques aiguës plus riches qu'avec une onde carrée conventionnelle via un traitement intense du processeur.
ADTV SAW3	Additive Saw3	Génère les trois premières harmoniques de l'onde en dents de scie.
ADTV SQR3	Additive Sqr3	Génère les trois premières harmoniques de l'onde carrée.
ADTV TRI3	Additive Tri3	Génère les trois premières harmoniques de l'onde triangulaire.
ADTV 12345	Additive 12345	Génère une amplitude égale à la somme des harmoniques une à cinq. Le résultat est similaire à une onde en dents de scie avec filtre.
ADTV 1+2	Additive 1+2	Génère une onde d'une amplitude égale à la somme du son fondamental et de la deuxième harmonique. Le résultat est comparable aux jeux 8'et 4'd'un orgue.
ADTV 1+3	Additive 1+3	Génère une onde d'une amplitude égale à la somme du son fondamental et de la troisième harmonique. Le résultat est comparable aux jeux 8'et +2 2/3' d'un orgue.
ADTV 1+4	Additive 1+4	Génère une onde d'une amplitude égale à la somme du son fondamental et de la quatrième harmonique. Le résultat est comparable aux jeux 8'et +2' d'un orgue.
ADTV 1+5	Additive 1+5	Génère une onde d'une amplitude égale à la somme du son fondamental et de la cinquième harmonique. Le résultat est comparable aux jeux 8'et +1 3/5'd'un orgue.
ADTV 1+6	Additive 1+6	Génère une onde d'une amplitude égale à la somme du son fondamental et de la sixième harmonique. Le résultat est comparable aux jeux 8'et +1 1/3'd'un orgue.
ADTV 1+7	Additive 1+7	Génère une onde d'une amplitude égale à la somme du son fondamental et de la septième harmonique.
ADTV 1+8	Additive 1+8	Génère une onde d'une amplitude égale à la somme du son fondamental et de la huitième harmonique.Le résultat est comparable aux jeux 8'et +1'd'un orgue.
NOISE S/H	Noise S/H	Produit du bruit comportant un élément musical, via un circuit S&H (sample and hold).
NOISE WHITE	Noise White	Produit un bruit blanc. Ajoute un certain niveau de bruit au signal sur tout le spectre de fréquences.
NOISE PINK	Noise Pink	Produit un bruit rose. Du bruit est ajouté au signal de manière inversement proportionnelle à la fréquence.
NOISE BLUE	Noise Blue	Produit un bruit bleu. Du bruit est ajouté au signal de manière proportionnelle à la fréquence.

Liste des sources de contrôle

Nom abrégé Nom entier
MOD WHEEL Molette de	modulation
PITCH WHEEL Molette de	hauteur
PITCH WHL+ Molette de	hauteur +
PITCH WHL- Molette de	hauteur -
PEDAL Pédale forte
NOTE Numéro de note
VEL Vélocité
EXP VEL Expression Vélocité
REL VEL Relâchement de la vélocité
AFTER TOUCH Aftertouch*
EG1 EG1 (hauteur)
EG2 EG2 (filtre)
EG3 EG3 (assignable)
LFO1 LFO1 (opérateur)
LFO2 LFO2 (filtre)
LFO3 LFO3 (assignable)

*: Cette fonction ne peut être exécutée via la clavier du opsix. Vous pouvez contrôler ce paramètre en transmettant des messages MIDI à l'instrument.

Liste des destinations des manipulations

Portée Destination				Remarques
Écran Nom entier Écran Nom entier		Nom entier
OFF Off --- ---
PROG Program PITCH Pitch ---		OCT Octave ---
		TRANS Transpose	---
		LEVEL	Level ---
		PAN	Pan	Contrôle la position gauche-droite fixe dans l'image stéréo (PAN).
		ATK TIME	Attack Time	Il s'agit du paramètre Attack à la page ALGO. Contrôle les temps de chute/d'extinction relatifs pour tous les opérateurs.
		DECAY TIME	Decay Time	Contrôle les temps de chute relatifs pour tous les opérateurs.
		REL TIME	Release Time	Contrôle les temps d'extinction relatifs pour tous les opérateurs.
		SUS LEVEL	Sustain Level	Contrôle les niveaux de maintien temps relatifs pour tous les opérateurs.
		DECAY/REL	Decay/Release	Il s'agit du paramètre Decay/Release à la page ALGO. Contrôle les temps de chute/d'extinction relatifs pour tous les opérateurs.
		GLIDE MODE	Glide Mode	---
		GLIDE TIME	Glide Time	---
		UNISON VOICES	Unison Voices	---
		UNISON DETUNE	Unison Detune	---
		UNISON SPREAD	Unison Spread	---
		TEMPO	Tempo ---
		ALGO	Algorithm	---
		ALGO FB	Algorithm FB	---
OP1..6	Operator1..6	PITCH Pitch ---
		COARSE RATIO	Coarse Ratio	---
		FINE RATIO	Fine Ratio	---
		DETUNE	Detune	---
		TRANS Transpose	---
		FIXED FREQ	Fixed Frequency	---
		LEVEL	Level ---
		ATK TIME	Attack Time	---
		DECAY TIME	Decay Time	---
		REL TIME	Release Time	---
		SUS LEVEL	Sustain Level	---
		FM FB	FM Feedback	---
		FM WIDTH	FM Wave Width	---
		RING DEPTH	Ring Mod. Depth	---
		RING SHAPE	Ring Mod. Shape	---
		FILTER CUTOFF	Filter Cutoff	---
		FILTER RESO	Filter Resonance	---
		FILTER OSCMIX	Filter OSC Mix	---
		FOLDER GAIN	Wave Folder Gain	---
		FOLDER BIAS	Wave Folder Bias	---
		FOLDER OSCMIX	WaveFolder OSCMix	---
		EFFECT OSCMIX	Effect OSC Mix	---
		PEQ FREQ	Peak.EQ Frequency	---
OP1..6 Operator1..6 P.EQ GAIN		N	Peak.EQ Gain	---
		S.EQ LOW	Shelv.EQ Low Gain	---
		S.EQ HIGH	Shelv.EQ High Gain	---
		PHASER FREQ	Phaser Frequency	---
		PHASER FB	Phaser Feedback	---
		S.DLY TIME	S.Delay Time	---
		S.DLY FB	S.Delay Feedback	---
		COMB FREQ	Comb Frequency	---
		COMB FB	Comb Feedback	---
		DIST AMT	Distortion Amount	---
		DIST LOW	Distortion Low Gain	---
		DRIVE AMT	Drive Amount	---
		DRIVE LOW	Drive Low Gain	---
		DEC FREQ	Decimator Freq.	---
		DEC BIT	Decimator Bit	---
		WS DAMP	WS High Damp	---
		PUNCH AMT	Punch Amount	---
		PUNCH HIGH	Punch High Gain	---
		KTRK LOW Keytrack Low ---
		KTRK HIGH Keytrack High ---
		LMOD VEL Level Mod Velocity ---
EG1..3 EG1..3	ATK TIME Attack Time ---
			DECAY TIME	Decay Time
			REL TIME	Release Time
			SUS LEVEL Sustain Level ---
LFO1..3	LFO1..3	WAVE	Wave	---
		SPEED	Speed	---
		SYNC SPEED	Sync Speed	---
		FADE	Fade	---
FILTER	Filter	CUTOFF	Cutoff	---
		RESO	Resonance	---
FX1..3	FX1..3	Effect parameters 1-4		Varie selon le type d'effet.
ARP	Arpeggiator	RUN	Run	---
		PTRN	Pattern	---
		RESO	Resolution	---
		GATE	Gate Time	---
		OCT	Octave	---
SEQ	Sequencer	SWING	Swing	---
ALG R1..6	User alg. row 1..6	x->y	x->y	---
		SELF	Self	---
MIDI	MIDI	PITCH WHEEL	Pitch Wheel	---
		MOD WHEEL	Mod Wheel	---
		AFTER TOUCH	After Touch	---
		CC 2...119	CC 2...119	---

Liste des sources Virtual Patch

Portée Source				Remarques
Écran Nom	entier Écran Nom entier
OFF Off --- ---
CTRL Controller MOD WHEEL		Modulation Wheel	---
		PITCH WHEEL Pitch	Wheel ---
		PITCH WHL+ Pitch	Wheel + Cet effet est appliqué quand la molette PITCH est actionnée sur l'axe + (en l'éloignant de vous).
		PITCH WHL-Pitch	Wheel - Cet effet est appliqué quand la molette PITCH est actionnée sur l'axe - (en la rapprochant de vous).
		PEDAL Damper Pedal ---
KBD	Keyboard	NOTE	Note Number	L'effet est appliqué en fonction du numéro de note. La note centrale est 60 (C4).
		VEL	Velocity	---
		EXP VEL	Exp. Velocity	L'effet est appliqué de manière exponentielle par rapport à la vélocité. L'effet est discret à des valeurs de vélocité faibles, mais est appliqué selon une courbe abrupte avec des valeurs de vélocité plus élevées.
		REL VEL	Release Velocity	L'effet est appliqué selon la vélocité de relâchement (la vitesse à laquelle vous relâchez la touche après avoir joué la note).
EG LFO	EG/LFO	EG1	EG1 (Pitch)	---
		EG2	EG2 (Filter)	---
		EG3	EG3 (Assignableable)	---
		LFO1	LFO1 (Operator) ---
		LFO2	LFO2 (Filter)	---
		LFO3	LFO3 (Assignableable)	---
CC +	CC Unipolar	1..119	CC 1..119 +	Quand la valeur CC (commande de contrôle) est de "0", l'effet V.Patch est aussi de "0". Quand l'intensité correspond à une valeur positive, augmenter la valeur de la CC produit un effet uniquement positif. (le résultat est inverse avec une valeur négative).
CC +/-	CC Bipolar	1..119	CC 1..119 +/-	Quand la valeur CC est de "64", l'effet V.Patch est de "0". Quand l'intensité correspond à une valeur positive, augmenter la valeur de CC au-dessus de 64 produit un effet positif et la diminuer produit un effet négatif. (le résultat est inverse avec une valeur négative).
MIDI	MIDI	AFTER TOUCH	After Touch	---
		POLY AFTER Poly A	After Touch ---

Liste des destinations Virtual Patch

Portée Destination				Remarques
Écran Nom entier Écran Nom entier		m entier
OFF Off --- --- ---
PROG Program PITCH Pitch ---
		OCT Octave ---
		TRANS	Transpose	---
		LEVEL	Level	---
		PAN	Pan	Contrôle la position gauche-droite dans l'image stéréo.
		ATK TIME	Attack Time	Contrôle les temps d'attaque relatifs pour tous les opérateurs.
		DECAY TIME	Decay Time	Contrôle les temps de chute relatifs pour tous les opérateurs.
		REL TIME	Release Time	Contrôle les temps d'extinction relatifs pour tous les opérateurs.
		SUS LEVEL	Sustain Level	Contrôle les niveaux de maintien temps relatifs pour tous les opérateurs.
		TEMPO	Tempo	---
		ALGO	Algorithm	---
		ALGO FB	Algorithm FB	---
		GLIDE TIME	Glide Time	---
		UNISON VOICES	Unison Voices	---
		UNISON DETUNE	Unison Detune	---
		UNISON SPREAD	Unison Spread ---
OP1..6	Operator1..6	PITCH Pitch ---
		COARSE RATIO Coarse	Ratio ---
		OCT Octave ---
		TRANS	Transpose	---
		LEVEL	Level	---
		ATK TIME	Attack Time	---
		DECAY TIME	Decay Time	---
		REL TIME	Release Time	---
		SUS LEVEL	Sustain Level	---
		FM FB	FM Feedback	---
		FM WIDTH	FM Wave Width	---
		RING DEPTH	Ring Mod. Depth	---
		RING SHAPE	Ring Mod. Shape	---
		FOLDER GAIN	Wave Folder Gain	---
		FOLDER BIAS	Wave Folder Bias	---
		FOLDER OSC MIX	Wave Folder OSCMix	---
		FILTER CUTOFF	Filter Cutoff	---
		FILTER RESO	Filter Resonance	---
		FILTER OSC MIX	Filter OSC Mix	---
		EFFECT OSCMIX	Effect OSC Mix	---
		P.EQ FREQ	Peak.EQ Frequency	---
		P.EQ GAIN	Peak.EQ Gain	---
		S.EQ LOW	Shelv.EQ Low Gain	---
		S.EQ HIGH	Shelv.EQ High Gain	---
		PHASER FREQ	Phaser Frequency	---
		PHASER FB	Phaser Feedback	---
		S.DLY TIME	S.Delay Time	---
		S.DLY FB	S.Delay Feedback	---
Écran Nom entier Écran Nom entier
OP1..6 Operator1..6 COMB FREQ		Comb Frequency		---
		COMB FB	Comb Feedback	---
		DIST AMT	Distortion Amount	---
		DIST LOW	Distortion Low Gain	---
		DRIVE AMT	Drive Amount	---
		DRIVE LOW	Drive Low Gain	---
		DEC FREQ	Decimator Freq.	---
		DEC BIT	Decimator Bit	---
		WS DAMP	WS High Damp	---
		PUNCH AMT	Punch Amount	---
		PUNCH HIGH	Punch High Gain	---
EG1..3 EG1..3 ATK TIME Attack		Time ---
		DECAYTIME Decay Time ---
		REL TIME Release Time ---
		SUS LEVEL	Sustain Level ---
LFO1..3	LFO1..3	WAVE	Waveform	---
		SPEED	Speed	---
		PHASE	Phase	---
		FADE	Fade	---
FILTER Filter CUTOFF		Cutoff ---
		RESO	Resonance	---
FX1..3	FX1..3	Effect parameters 1-4		Varie selon le type d'effet.
ARP	Arpeggiator	RESO	Resolution	---
		GATE	Gate Time	---
		OCT	Octave	---
SEQ	Sequencer	SWING	Swing	---

Liste des paramètres d'effet

Nom de l'effet		Commande	Nom du paramètre		Valeurs
Écran Nom entier Écran Nom entier
CHO Chorus		B	MIX Dry:Wet	Mix 0–100
		C	DEPTH Depth	0–100 [%]
		E	SPEED Speed	0.020–20.000 [Hz]
		F	PHASE LFO	Phase 0.0–100.0 [%]
		Varie le temps de retard du signal d'entrée de sorte à créer un son plus épais et chaleureux. Utilisez le paramètre PHASE pour décaler les LFO gauche et droit et contrôler ainsi la dispersion du son.
U.ENS Unison Ensemble		B	MIX Dry:Wet	Mix 0–100
		C	DEPTH Depth	0–100 [%]
		E	RATE Rate	0–100 [%]
		F	VOICE	Voices 2–8
		Produit un son riche et ample évoquant plusieurs oscillateurs jouant à l'unisson. Les paramètres DEPTH et RATE simulent le désaccordage des oscillateurs, et le paramètre VOICE simule le nombre d'oscillateurs.
PHA/PHA	Phaser/Phaser (BPM)	B	MIX Dry:Wet	Mix 0–100
		C	DEPTH Depth	0–100 [%]
		E	SPEED Speed	0.020–20.000 [Hz] / 1/48–4/1
		F	RESO	Resonance	0.0–100.0 [%]
		Modifie la phase du signal pour produire un son plus ample. Cet effet produit des résultats intéressants avec des sons de pianos électriques et des sons similaires. Utilisez le paramètre PHASE pour décaler les LFO gauche et droit et contrôler ainsi la dispersion du son.
PAN/PAN	Auto Pan/Auto Pan (BPM)	B	DEPTH Depth	0–100 [%]
		C	TYPE	Waveform Type	Triangle, Sine, Vintage, Up, Down, Square
		E	SPEED Speed	0.020–20.000 [Hz] / 1/48–4/1
		F	PHASE LFO	Phase 0.0–100.0 [%]
		Cet effet de panoramique automatique déplace le signal à gauche et à droite dans l'image stéréo. Le mouvement des LFO gauche et droite produit des effets de croisement ou de poursuite des canaux.
FLNG/FLN	Flanger/Flanger (BPM)	B	MIX Dry:Wet	Mix 0–100
		C	DEPTH Depth	0–100 [%]
		E	SPEED Speed	0.020–20.000 [Hz] / 1/48–4/1
		F	FDBK	Feedback	-100 – +100 [%]
		Cet effet produit un balayage intense du son et une impression de variation de hauteur. Cet effet convient pour des sons contenant de nombreuses harmoniques.
RTRY	Rotary Speaker	B	BAL Horn/Rotor Balance	R100:HQ–R0:H100 [%]
		C	SPD SW	Speed Switch	Slow, Fast
		E	SPEED Speed	-100.0 – +100.0 [%]
		F	SPKR	Speaker Type	Natural, Natural + Direct, Resonant, Resonant + Direct, Bright, Bright + Direct, Original CX-3
		Cet effet simule avec réalisme une enceinte rotative classique. En assignant le paramètre SPD SW à la molette MODULATION à la page V.PATCH, vous pouvez alterner entre une rotation rapide et lente de l'enceinte avec la molette, pour obtenir un effet efficace.
A.WAH Auto Wah		B	MIX Dry:Wet	Mix 0–100
		C	SENS Envelope	Sens 0.0–100.0 [%]
		E	SHAPE Envelope	Shape –100 – +100 [%]
		F	RESO Resonance	0–100 [%]
		Simule un effet auto-wah. Le balayage de l'effet se fait en fonction des variations de niveau du signal d'entrée (l'enveloppe). C'est l'effet typiquement utilisé en musique funk pour produire des rythmiques guitare tranchées, les sons de Clavi, etc.
EXC Exciter		B	MIX Dry:Wet	Mix 0–100
		C	FREQ Emphasis Frequency	3000–24000 [Hz]
		E	BLEND Blend	-100 – +100 [%]
		Cet effet ajoute de la dynamique au son et accentue sa clarté. FREQ contrôle les fréquences accentuées et BLEND la profondeur de l'effet.
ENH	Enhancer	B	MIX Dry:Wet	Mix 0–100
		C	DEPTH Depth	0–100 [%]
		E	DELAY	Delay	0.0–100.0 [%]
		F	SPREAD	Spread	0.0–100.0 [%]
		Cet effet élargit le son et rehausse sa présence.
FLTR	LFO Filter	B	CUTOFF	Cutoff Frequency 0–100 [%]
		C	RESO Resonance	0–100 [%]
		E	DEPTH LFO	Depth 0–100 [%]
		F	SPEED	LFO Speed 0.020–20.000 [Hz]
		Cet effet utilise un LFO pour décaler la fréquence de coupure du filtre passe-bas. Il convient pour donner une impression de mouvement à une phrase.
3EQ	3-Band EQ	B	1 LOW	Band1 Low Gain	-18.0 – +18.0 [dB]
		C	3 HIGH	Band3 High Gain	-18.0 – +18.0 [dB]
		E	2 GAIN	Band2 Mid Gain –18.0 – +18.0 [dB]
		F	2 FREQ	Band2 Mid Frequency	20–20000 [Hz]
		C'est un égaliseur à trois bandes. Il est utilisé pour régler le timbre en fin de chaîne de signal.
DIST	Distortion	B	DRIVE	Drive	0–100 [%]
		C	LEVEL	Level	-Inf, -84.9 – 0.0 [dB]
		E	EQFREQ	PEQ Frequency	20–20000 [Hz]
		F	EQGAIN	PEQ Gain	-18.0 – +18.0 [dB]
		Le paramètre DRIVE permet de doser l'effet entre une distorsion subtile de type à lampes à un son son saturé musclé et broyeur d'onde. Un égaliseur paramétrique est placé plus loin dans la chaîne, ce qui permet de créer un éventail de sons.
G.AMP Guitar	Amp	B	DRIVE	Drive	0.0–100.0 [%]
		C	TYPE	Amp Type	VOX AC15, VOX AC15TB, VOX AC30, VOX AC30TB, UK Blues, UK 70'S, UK 80'S, UK 90'S, UK Modern, US Modern, US HiGain, Boutique OD, Boutique CL, Black 2x12, Tweed 1x12, Tweed 4x10
		E	HEQ	High EQ	0–100 [%]
		F	VOLUME	Volume	-Inf, -84.9 – +12.0 [dB]
		Cet effet mono permet d'émuler le son de divers amplis de guitare et de produire une palette d'effets, de la saturation subtile à la distorsion la plus sauvage.
DEC Decimator		B	MIX Dry:Wet	Mix 0–100
		C	FREQ Sampling	ng Frequency 1000–48000 [Hz]
		E	BIT Bit Resolution 4.0–24.0
		F	DAMP High	Damping 0–100 [%]
		Produit un son rappelant les dispositifs numériques 'lo-fi'. Le paramètre FREQ contrôle la fréquence d'échantillonnage et le paramètre BIT réduit la résolution, produisant chacun une texture dégradée différente.
GRAIN Grain Shifter		B	MIX Dry:Wet	Mix 0–100
		C	TIME Time Frame 0–100 [%]
		E	SPEED	LFO Speed	1/48–4/1
		F	RETRIG	Retrigger	Off, Mod Whl, Damper, Note On, Velocity, LFO1, LFO2, LFO3
		Ce paramètre découpe les formes d'onde courtes du signal d'entrée et les lit en boucle, produisant un effet qui transforme le signal en son mécanique. Le paramètre TIME règle la longueur de la forme d'onde à découper et le paramètre SPEED la vitesse de changement des formes d'onde.
LIMIT Master Limiter		B	THRE	Threshold	-30.0 – 0.0 [dB]
		C	CEIL Out Ceiling	-30.0 – 0.0 [dB]
		E	REL	Release	0.65–1000.00 [msec]
		Cet effet égalise les changements de volume du signal d'entrée. Seuls les signaux dépassant le seuil défini sont compressés, ce qui permet de museler les pics de volume indésirables. Le paramètre THRE règle le niveau auquel la compression est appliquée et le paramètre CEIL le niveau de sortie.
COMP	Compressor	B	MIX Dry:Wet	Mix 0–100
		C	SENS	Sensitivity	0–100
		E	ATTACK	Attack	0–100
		F	LEVEL	Output Level	-Inf, -84.9 – 0.0 [dB]
		Ce compresseur émule les pédales d'effet au son limpide et extrêmement populaires.
DLY/DLY	Delay/Delay (BPM)	B	LEVEL	Delay Level	0–100
		C	FDBK Feedback	0–100 [%]
		E	DLY L	Delay Time L	0 [msec] – 2.73 [sec] / 1/48–4/1
		F	DLY R	Delay Time R	0 [msec] – 2.73 [sec] / 1/48–4/1
		Il s'agit d'un simple effet de retard stéréo avec réinjection.
PDLY/PDL	Autopan Dly/Autopan Dly(BPM)	B	LEVEL	Delay Level	0–100
		C	DEPTH	Auto Pan Depth	0–100 [%]
		E	DLY	Delay Time	0 [msec] – 1.36 [sec] / 1/48–4/1
		F	SPEED	Speed	0.020–20.000 [Hz] / 1/48–4/1
		Un retard stéréo qui distribue les répétitions à gauche et à droite avec un LFO.
TDLY/TDL	Tape Echo/Tape Echo (BPM)	B	LEVEL	Delay Level	0–100
		C	FDBK Feedback	0–100 [%]
		E	DLY	Delay Time	0 [msec] – 2.7000 [sec] / 1/48–4/1
		F	DAMP Damping	-100.0 – +100.0 [%]
		Cet effet simule une saturation à bande et un écho à bande. Le paramètre DAMP règle l'intensité d'atténuation de l'aigu et du grave.
REF Early Reflection		B	LEVEL Reverb	Level 0-100
		C	TYPE Type S	Harp, Loose, Modulated	Reverse
		E	TIME Reverb	Time 10 [msec] - 1.600	[sec]
		F	HEQ High EQ Gain -15.0 - +15.0 [dB]
		Cet effet extrait uniquement les réflexions primaires du son de l'effet de réverbération, produisant une impression d'intimité et de présence. Vous pouvez sélectionner la courbe de chute de la réverbération avec le paramètre TYPE.
REVERB Revero		B	LEVEL Reverb	Level 0-100
		C	TYPE Type Hall	Large Hall, Smooth Hall, Chamber, Plate, Room, Wet Room, Space
		E	TIME Reverb	Time 200 [msec] - 10.000 [sec](Remarque: ce réglage diffère pour chaque type de réverbération)
		F	TONE	Tone 500-20000 [Hz]
		Une réverbération lisse et de haute définition avec un écho naturel. En plus des types classiques Room, Hall, Chamber et Plate, un type "Space" est aussi disponible avec un long pré-délai et une longue extinction pour varier les plaisirs.
SHVERB	Shimmer Reverb	B	LEVEL Reverb	Level 0-100
		C	TYPE Type C	ear, Riser, Submarine, Horror
		E	TIME Reverb	Time 0-100 [%]
		F	TONE	Tone 0-100 [%]
		Il s'agit d'une réverbération alliée à un effet pitch shifter. L'intensité de la variation de hauteur change selon le réglage du paramètre TYPE, avec des sons allant du scintillant au mystérieux.
SPRING	Spring Reverb	B	LEVEL Reverb	Level 0-100
		C	LENGTH	Spring Length 0-100 [%]
		E	TIME Reverb	Time 49 [msec] - 4.0000 [sec]
		F	CHIRP	Chirp	0-100 [%]
		Cet effet recrée le son de la réverbération à ressort utilisée sur certains amplis de guitare et orgues. Vous pouvez contrôler les caractéristiques du ressort modélisé avec les paramètres LENGTH et CHIRP.

Connexion du opsix à un dispositif MIDI ou à un ordinateur

Connectez le opsix via MIDI si vous voulez utiliser son clavier et ses commandes pour contrôler un dispositif MIDI externe, ou déclenchez les sons du générateur de son du opsix avec un autre clavier ou séquenceur MIDI.

MIDI est l'acronyme anglais de “Musical Instrument Digital Interface” (interface numérique pour instruments de musique) et désigne une norme utilisée par les fabricants du monde entier pour l'échange de données musicales entre instruments de musique électronique et ordinateurs.

La connexion de plusieurs instruments MIDI via des câbles MIDI permet l'échange de données de jeu entre ces instruments (même en présence d'appareils de fabricants différents). Vous pouvez aussi brancher le opsix à un ordinateur avec un câble USB.

Connexion d'un ordinateur ou d'un dispositif MIDI

- Connexion du opsix à un ordinateur via USB

Le opsix étant compatible MIDI USB, il ne nécessite aucun pilote pour exploiter ses fonctions MIDI de base.

Pour pouvoir utiliser le logiciel Librarian avec le opsix, vous devez effectuer la connexion au opsix avec un câble USB. Pour des détails, voyez la documentation fournie avec le logiciel Librarian.

Ordinateur Câble USB 2.0 (vendu séparément) opsix

- Contrôle d'un générateur de son MIDI externe sur le opsix

Si vous souhaitez utiliser le clavier, les commandes et le séquenceur pas à pas, etc. du opsix pour jouer les sons d'un autre instrument ou piloter un générateur de son MIDI externe, reliez la prise MIDI OUT du opsix à la prise MIDI IN du générateur de sons externe avec un câble MIDI.

MIDI OUT MIDI IN Générateur de sons MIDI opsix

- Contrôle du opsix avec un dispositif MIDI externe

Pour jouer ou contrôler le opsix sur un autre clavier, séquenceur ou autre dispositif MIDI, reliez la prise MIDI OUT du dispositif externe à la prise MIDI IN du opsix avec un câble MIDI.

MIDI IN MIDI OUT Clavier MIDI opsix

- Connexion du opsix à un séquenceur MIDI externe, un ordinateur ou un dispositif similaire Vous souhaiterez sans doute jouer sur le clavier du opsix et vous enregistrer avec un séquenceur MIDI externe ou logiciel sur ordinateur (relié au opsix via l'interface MIDI), puis écouter votre enregistrement. Vous souhaiterez peut-être aussi utiliser le opsix comme dispositif pour le jeu de données musicales et comme générateur de sons MIDI. Quel que soit le cas de figure, reliez les prises MIDI OUT aux prises MIDI IN du opsix et du séquenceur MIDI externe ou de l'ordinateur.

Il se pourrait que certaines interfaces MIDI ne soient pas en mesure de transmettre ni de recevoir les messages MIDI SysEx destinés à ou générés par le opsix.

Astuce: Le port USB offre un moyen de connexion pratique entre le opsix et un ordinateur.

Ordinateur Tableau de pontage MIDI MIDI OUT MIDI IN MIDI INMIDI OUT opsix

Réglages MIDI

Réglages des canaux MIDI

Pour pouvoir échanger des données avec un dispositif MIDI externe connecté, il faut que le canal MIDI du opsix corresponde à celui de l'appareil MIDI externe. Suivez les étapes ci-dessous pour régler le canal MIDI.

1. Appuyez sur le bouton EFFECT tout en enfonçant le bouton SHIFT et sélectionnez le groupe de pages GLOBAL.
2. Appuyez sur les boutons PAGE < et > pour afficher la page MIDI.
3. Sélectionnez le canal global (MIDI) avec les boutons OP SELECT +/-
4. Changez de canal MIDI avec la commande DATA ENTRY C ou F.
5. Réglez le canal MIDI sur le dispositif MIDI externe que vous avez connecté.

Astuce: Pour savoir comment synchroniser le opsix sur un dispositif MIDI externe, voyez le manuel du dispositif en question.

Réglage MIDI LOCAL pour la connexion à un ordinateur ou séquenceur MIDI externe

Quand le opsix est connecté à un séquenceur MIDI externe ou un ordinateur et que la fonction Echo Back du dispositif en question est activée en même temps que le paramètre Local Control du opsix, les données de jeu produites quand vous jouez sur le clavier du opsix sont transmises au séquenceur MIDI externe mais aussi renvoyées au générateur de son du opsix, répétant les notes. Pour éviter cette répétition de notes, désactivez simplement la fonction Local Control du opsix. Ce paramètre se trouve à la page MIDI du groupe de pages GLOBAL. Réglez “Local Control” (→ p. 77) sur “Off”.

Synchronisation de la lecture du séquenceur pas à pas et de l'arpégiateur

Le paramètre “Clock” (→ p. 77) à la page MIDI du groupe de pages GLOBAL permet de définir si le opsix est le maître (le dispositif contrôlant la synchronisation) ou l’esclave (le dispositif contrôlé) durant la lecture du séquenceur pas à pas ou de l’arpégiateur.

Astuce: Pour savoir comment synchroniser le opsix sur un dispositif MIDI externe, voyez le manuel du dispositif en question.

- Utilisation du opsix comme maître et du dispositif MIDI externe comme esclave

Reliez la prise MIDI OUT du opsix à la prise MIDI IN de votre dispositif MIDI externe.

À la page MIDI du groupe de pages GLOBAL, réglez “Clock” (→ p. 77) sur “Intern” (horloge interne) pour choisir le opsix comme maître de synchronisation. Le opsix transmet alors des messages d’horloge MIDI.

Configurez le dispositif MIDI externe de sorte qu'il reçoive les messages d'horloge MIDI. Votre dispositif MIDI externe (séquenceur, boîte à rythmes, etc.) fonctionne alors au tempo défini avec le paramètre TEMPO (→ p. 81) à la page SEQUENCER (groupe de pages SEQ).

- Utilisation du dispositif MIDI externe comme maître et du opsix comme esclave

Reliez la prise MIDI IN du opsix à la prise MIDI OUT de votre dispositif MIDI externe.

À la page MIDI du groupe de pages GLOBAL, réglez “Clock” (→ p. 77) sur “Extern” (horloge MIDI externe) pour asservir le opsix. Le opsix reçoit alors les messages d’horloge MIDI.

Configurez le dispositif MIDI externe de sorte qu'il transmette des messages d'horloge MIDI (en tant que maître). L'arpégiateur du opsix se synchronise sur le tempo du dispositif MIDI externe (séquenceur, boîte à rythmes, etc.).

Astuce: Quand le paramètre “Clock” (→ p. 77) à la page MIDI du groupe de pages GLOBAL est réglé sur “Auto”, le opsix passe automatiquement en mode “Extern” (horloge MIDI externe) quand il reçoit un message d’horloge MIDI d’un dispositif MIDI externe relié à sa prise MIDI IN. Autrement, le opsix fonctionne en mode “Intern” (horloge interne).

Logiciel Librarian

Le logiciel Librarian est compatible avec les plates-formes macOS et Windows, et est téléchargeable sur le site www.korg.com.

Pour des détails sur le logiciel Librarian, voyez la documentation l'accompagnant.

Chargement de sons du DX7

Le opsix peut recevoir les sons du Yamaha DX7 sous forme de messages SysEx, et ces données peuvent être converties en programmes utilisables sur le opsix.

Vous trouverez de nombreux sons du DX7 (fichiers .SYX) téléchargeables sur Internet. Les fichiers de sons .SYX téléchargés sur Internet peuvent être importés dans le opsix via une application.

Les programmes convertis en vue de leur utilisation sur le opsix peuvent être transformés en sons tout neufs avec une fonction unique du opsix, et ensuite traités avec le séquenceur, l'arpégiateur et les effets.

Vu que le opsix et le DX7 adoptent des configurations de paramètres différentes, la conversion ne sera pas exacte, et donc certains sons pourraient au final sonner de manière fort différente de leur version sur le DX7.

Messages SysEx pouvant être chargés

Les conditions suivantes doivent être remplies pour pouvoir recevoir les messages SysEx transmis par le DX7.

• Les messages doivent inclure une banque complète de 32 sons du DX7. Les messages contenant un seul son ne peuvent pas être chargés.
• Le format SysE doit être celui de la première génération de DX7, prenant en charge les synthés FM à six opérateurs et le DX9. Les messages SysEx des synthés FM à quatre opérateurs comme les DX, TX81Z et SY77, etc. ne peuvent pas être chargés.

Réception de messages SysEx du DX7

1. Sélectionnez le numéro de programme initial de destination pour le chargement des programmes avec la commande PROGRAM.

Les 32 programmes à partir du numéro de programme sélectionné sont écrasés. Nous vous conseillons de vérifier auparavant qu'aucune des données qui seront écrasées ne sont indispensables.

1. Transmettez les messages SysEx depuis votre DX7, Ordinateur.

La fenêtre de dialogue ci-dessous s'affiche.

Import SysEx? NO YES Overwrite programs 300: INIT ... 331: INIT

Astuce: Vous pouvez changer le numéro du programme de destination pour le chargement des sons avec la commande PROGRAM.

1. Appuyez sur le bouton YES pour charger les programmes reçus.

Astuce: Appuyez sur le bouton NO pour annuler.

Messages d'erreur susceptibles de s'afficher

Vous pourriez voir un des messages suivants s'afficher si le opsix est incapable de charger les données.

No readable data

Si la taille des données est inférieures à 4 104 octets, ou si l'en-tête SysEx est absente du format de la banque de programmes du DX7, les données ne pourront pas être chargées.

Unsupported data

Bien que l'en-tête soit correcte, le fichier ne peut pas être chargé car le total de contrôle est incorrect et les données du fichier sont corrompues.

Initialisation des réglages d'usine du opsix

Vous pouvez initialiser les programmes et paramètres globaux du opsix et retrouver ses valeurs d'usine.

Ne mettez jamais l'instrument hors tension pendant le chargement de données. Cela risquerait de rendre les données internes inutilisables.

1. Mettez le opsix hors tension.

2. Maintenez enfoncés les boutons SHIFT et WRITE/RECALL du opsix tout en mettant l'instrument sous tension.

"Factory Reset" s'affiche sur l'écran.

Factory Reset

1. Quand le message "WHAT DO YOU WANT TO RESET?" s'affiche, tournez la commande PROGRAM et sélectionnez les paramètres à initialiser (Preset, Global ou All).

Factory Reset WHAT DO YOU WANT TO RESET? Preset Global All PRESS WRITE TO PROCEED

Si vous choisissez l'option "ALL" et exécutez l'opération, tous les programmes utilisateur sauvegardés sur le opsix seront aussi écrasés.

1. Appuyez sur le bouton WRITE.

Factory Reset Reset global settings? NO YES

1. Appuyez sur le bouton OP SELECT + / YES.

"Resetting..." s'affiche à l'écran.

1. Si le message ci-dessous s'affiche, mettez le opsix hors tension puis remettez-le sous tension. Les réglages d'usine sont chargés et le opsix se retrouve comme à sa sortie d'usine.

Si le fonctionnement du opsix est erratique, vérifiez les points suivants.

Impossible de mettre l'instrument sous tension.

□ L'adaptateur secteur est-il branché à une prise de courant?
□ Maintenez-vous enfoncé le bouton d'alimentation ⏻) lors de la mise sous tension du opsix?

Aucun son n'est produit quand les touches sont enfoncées.

□ Les prises de cet instrument sont-elles connectées correctement au casque ou aux moniteurs actifs ?
□ Vérifiez que les enceintes actives ou tout autre dispositif d'amplification auquel le clavier est connecté sont sous tension, et que le réglage de volume est suffisant pour que le son soit audible.
□ Vérifiez que la commande VOLUME n'est pas tournée à fond à gauche.
☐ Le paramètre Local Control à la page GLOBAL MIDI est-il réglé sur “On”? (→ p. 77)
□ Les paramètres liés au volume sont-ils réglés sur “0”?
□ Le paramètre de coupure à la page FILTER est-il sur une valeur trop basse ou trop élevée ? (→ p. 44)

Les sons ne peuvent pas être édités.

☐ Si la position indiquée par la commande et la valeur affichée sur l'écran sont différentes quand vous manipulez une commande: Si le paramètre Knob Mode à la page GLOBAL CTRL est réglé sur “Jump”, la valeur réelle du paramètre peut différer de la position indiquée par la commande. (→ p. 80)
Si le programme édité a disparu de la mémoire: Vous avez peut-être mis l'instrument hors tension avant la sauvegarde des données. Dans le cas des programmes, les réglages édités sont perdus quand vous sélectionnez un autre programme. Sauvegardez vos programmes édités avant de mettre l'instrument hors tension ou de changer de programme.

Impossible de sauvegarder les réglages de programme.

Si le programme en cours d'édition n'a pas été sauvegardé, avez-vous bien sélectionné la destination de sauvegarde (le numéro de programme) avec la commande PROGRAM?

L'arpégiateur ne démarre pas.

□ Le bouton ARPEGGIATOR est-il allumé ou clignote-t-il?
□ Les paramètres d'horloge à la page GLOBAL MIDI sont-ils correctement réglés? (→ p. 77)

Le opsix ne répond pas aux messages MIDI transmis par le dispositif externe.

□ Les câbles MIDI et USB sont-ils correctement connectés?
☐ Le dispositif MIDI externe qui transmet les données et le opsix sont-ils réglés sur le même canal MIDI?
□ Les paramètres à la page GLOBAL MIDI, tels que Rx Transport, Rx Prog Chg, Rx CC, Rx Pitch Bend, etc. sont-ils réglés sur “On”? (→ p. 78)

Les données de transposition, de courbe de vélocité et d'arpégiateur ne sont pas interprétées correctement.

□ Les paramètres Convert Position à la page GLOBAL MIDI sont-ils correctement réglés? (→ p. 77)

Impossible d'arrêter le son.

□ Le temps d'extinction de l'enveloppe sur les opérateurs fonctionnant comme porteurs est-il trop long?
□ Appuyez sur le bouton ⬇ (ALGO) à la page HOME/ALGO pour arrêter les notes en cours de lecture.
Si le son se coupe quand vous enfoncez une pédale branchée à la prise DAMPER, il se peut que la détection de polarité de la pédale ne se fasse pas correctement. Débranchez puis rebranchez la pédale, car ce problème peut se présenter quand vous branchez la fiche d'une pédale enfoncée durant la connexion, ou encore quand vous branchez la fiche trop lentement.

Le son comporte de la distorsion.

□ Selon le programme actif et votre jeu, un réglage élevé de la commande VOLUME peut provoquer l'apparition de distorsion dans le signal de sortie du opsix. Dans ce cas, réduisez le niveau avec la commande VOLUME et réglez le volume sur votre mélangeur ou ampli.

Fiche technique

Clavier:	opsix: 37 touches (sensibles à la dynamique du jeu et à celle du relâchement)
	opsix SE: 61 touches, toucher naturel (sensible à la dynamique de jeu et à celle du relâchement des touches, avec aftertouch)
Polyphonie maximum:	opsix: 32 voix (le nombre limite de voix varie en fonction des réglages)
	opsix SE: 80 voix (le nombre limite de voix varie en fonction des réglages)
	opsix module: 80 voix (le nombre limite de voix varie en fonction des réglages)

Système de génération de son: Altered FM sound generator

Structure: 6 opérateurs, 1 filtre, 3 enveloppes, 3 LFO, 3 effets, séquenceur

pas à pas, arpégiateur

Algorithms: 40 algorithmes préprogrammés + utilisateur (uniques à chaque programme)

Opérateurs: 6 modes (FM, Ring Mod., Filter, Filter FM, Wave Folder, Effect)

Séquenceur: Séquenceur pas à pas (16 pas max., avec jusqu'à 6 notes par pas), séquenceur de manipulations (jusqu'à 6 voies)

Arpégiateur: 7 motifs (MANUAL, UP, DOWN, ALT1, ALT2, RANDOM, TRIGGER)

Nombre de programmes: 500 (350 programmes d'usine et 150 programmes utilisateur à la sortie d'usine)

FAVORITE: 64 (16 mémoires × 4 banques)

Fonctions: Molette MODULATION*, Molette PITCH*, Commandes

RATIO OP 1–6, Curseurs LEVEL OP 1–6, Commandes DATA ENTRY A–F

* À l'exception du opsix module

Entrées et sorties: Casque (prise jack stéréo 6,3 mm), OUTPUT L/MONO et R

(prises symétriques TRS 6,3 mm), DAMPER (prise jack 6,3 mm, pédale progressive pas prise en charge), Prises MIDI IN et OUT, Prise USB B

Alimentation: Adaptateur secteur (DC12V,

Consommation électrique: 5 W

Dimensions (L × P × H): opsix: 565 × 338 × 90 mm

opsix SE: 1014 × 344 × 108 mm

opsix module: 483 × 172 × 104 mm (Avec les adaptateurs de montage en rack)

Poids: opsix: 2,9 kg

opsix SE: 8,9 kg

opsix module: 1,7 kg (Avec les adaptateurs de montage en rack)

Accessoires fournis:

opsix: Adaptateur secteur, Précautions, Guide de prise en main

opsix SE: Adaptateur secteur, Guide de prise en main

opsix module: Adaptateur secteur, Guide de prise en main

Accessoires (vendus séparément):

Pédale forte (Damper) DS-1H, Pédale commutateur PS-1, Pédale commutateur PS-3

* Les caractéristiques et l'aspect du produit sont susceptibles d'être modifiés sans avis préalable.

Liste des noms de programmes

No.	Name Category Programmer Favorite V1 No. **
001	Dat Electric Piano Keyboard Francis Preve C03		20
002	Original FM EP Keyboard Luke Edwards 21
003	FM E.Piano Basic Keyboard Katsunori UJIIE B03		Ver.2
004	FM Dyno Tine EP	Keyboard KORG Inc.		22
005	SynBass/EP Split Keyboard Luke Edwards Ver.2
006	80's Sprit Split	Keyboard	KORG Inc.		23
007	Waveshape EP	Keyboard	KORG Inc.		Ver.2
008	Shooting Star EP	Keyboard	KORG Inc.		Ver.2
009	Punchy Wire Piano	Keyboard	Dean Walliss		Ver.2
010	Just Hang On	Keyboard Luke	Edwards 30
011	FM Vamp	Keyboard Luke	Edwards 31
012	Bouncey	Keyboard Luke	Edwards 29
013	Soft Pad EP	Keyboard	KORG Inc.		Ver.2
014	Ambi Sines	Keyboard	Francis Preve		137
015	Overcompressed	Keyboard	Matt Pike		Ver.2
016	Extra Knock EP Keyboard Matt Pike		Ver.2
017	Roads and Roads	Keyboard	Francis Preve		19
018	FM EP Body	Keyboard KORG Inc.		18
019	OP Delay E.Piano	Keyboard	Katsunori UJIIE		Ver.2
020	Ana Eleki Piano	Keyboard	Katsunori UJIIE		Ver.2
021	A.Piano Seed	Keyboard KORG Inc.		25
022	Comb Piano	Keyboard	KORG Inc.	A03	Ver.2
023	Wurly EP	Keyboard KORG Inc.		28
024	Dynamik	Keyboard Francis Preve		24
025	Gritty Timber	Keyboard	Dean Walliss		Ver.2
026	Portrait EP	Keyboard KORG Inc.		26
027	Digital Plucker	Keyboard KORG Inc.		43
028	Layerz	Keyboard Francis Preve		41
029	Steam Church	Keyboard	Tomohiro Nakamura		40
030	Mutated Piano	Keyboard	Francis Preve		27
031	Playable Bell	Keyboard Luke	Edwards 62
032	Unsteady	Keyboard	Dean Walliss		Ver.2
033	Folk Piano	Keyboard	Dean Walliss		Ver.2
034	FM Syntar	Keyboard	Minoru Koike		42
035	Comb Dulcimer	Keyboard	KORG Inc.		Ver.2
036	OP Comb Sitar	Keyboard	Katsunori UJIIE		Ver.2
037	Metalic Pluck	Keyboard	KORG Inc.	B11	Ver.2
038	Metaklav	Keyboard Francis Preve		48
039	Reso Phase Clav	Keyboard	Minoru Koike		44
040	Clav O' Frog	Keyboard	Minoru Koike		45
041	MW Phasing Clav	Keyboard	KORG Inc.		Ver.2
042	Wave Shaper Clav	Keyboard	Katsunori UJIIE		Ver.2
043	Pulse Clav	Keyboard KORG Inc.		46
044	WahTalk	Keyboard Luke	Edwards 47
045	DrawSlider Organ	Keyboard	KORG Inc.		34
046	Tone Wheel Organ	Keyboard	Katsunori UJIIE	A11	Ver.2

No.	Name Category Programmer Favorite V1 No. **
047	Paisley Organ Keyboard Francis Preve 38
048	Space Organ Keyboard Luke Edwards 35
049	Lausanne Organ Keyboard Francis Preve 37
050	Ring Pipe Organ Keyboard Katsunori UJIIE Ver.2
051	Glide Sine Keyboard KORG Inc.		36
052	OPcordion	Keyboard	Tomohiro Nakamura	C11 39
053	Jazzy Guitar	Keyboard	Francis Preve
054	EG 2 EP	Keyboard Tomohiro Nakamura		50
055	Bright Plectrum	Keyboard	Dean Walliss
056	Mod Crunch	Keyboard Luke Edwards 52
057	Strum Down	Keyboard	Luke Edwards	A14 53
058	Wire Guitar	Keyboard	Dean Walliss
059	Slow Ambient Guitar	Keyboard	Luke Edwards
060	Distant Memories	Keyboard	Luke Edwards	C14 Ver.2
061	Syn Marimba	Bell/Decay	Katsunori UJIIE	B14 Ver.2
062	FMarimba	Bell/Decay	Francis Preve 127
063	Membrane Pluck	Bell/Decay	Matt Pike
064	Cold Coast	Bell/Decay	Tomohiro Nakamura
065	4 Tap Diffusion	Bell/Decay	Matt Pike
066	Hold For Glitches	Bell/Decay	Matt Pike
067	Dynamic Tin Bells	Bell/Decay	Dean Walliss
068	Delay = LFO	Bell/Decay	Matt Pike
069	LFO Grooves	Bell/Decay	Matt Pike
070	Glasklavier	Bell/Decay	Minoru Koike
071	Lonely Star	Bell/Decay	Luke Edwards	A06 Ver.2
072	Crystal Syn Bell	Bell/Decay	Katsunori UJIIE
073	Maverick Bells	Bell/Decay	Luke Edwards
074	Mallet Piano	Bell/Decay	Minoru Koike
075	Percussion	Bell/Decay	VROMM
076	Ring Chime	Bell/Decay	Dean Walliss
077	Zen Chime	Bell/Decay	Francis Preve
078	4 Bar Alterations	Bell/Decay	Matt Pike
079	Crystal Bells	Bell/Decay	Richard Devine
080	Shimmer & Folder	Bell/Decay	KORG Inc.	C06 139
081	1983	Bell/Decay	Luke Edwards
082	MIDI Stack	Bell/Decay	Francis Preve
083	FM Heaven	Bell/Decay	Luke Edwards
084	Frantasia	Bell/Decay	Francis Preve
085	Icy Shimmer	Bell/Decay	Luke Edwards Ver.2
086	FM Airy Bell	Bell/Decay	KORG Inc.
087	Snow Ball	Bell/Decay	KORG Inc.	B06 Ver.2
088	Festival of Wind	Bell/Decay	Francis Preve
089	Ruin Chatters	Bell/Decay	Tomohiro Nakamura
090	FINLAND	Bell/Decay	Tomohiro Nakamura
091	Night Sky	Bell/Decay	Dean Walliss
092	Ritual Decay	Bell/Decay	Francis Preve
093	Pling Plung	Bell/Decay	Francis Preve
094	Bureon Lead	Bell/Decay	Richard Devine
095	FM Wind Chime	Bell/Decay	Tomohiro Nakamura
096	Introduction Motion Tomohiro Nakamura 4
097	Cycles Motion Tomohiro Nakamura C04 2
098	Cyber Pad Bell Motion Tomohiro Nakamura 1
099	Pluck Drip Motion KORG Inc. A10 Ver.2
100	Rand Spacing Pulses Motion	Matt Pike	C10	Ver.2
101	Bounce Motion	Matt Pike		Ver.2
102	Angklung Lore Motion KORG Inc.	Ver.2
103	Juicy Square Motion	Tomohiro Nakamura		16
104	Organic Glow Motion	Richard Devine	B04	5
105	FuwaFuwa Motion	Tomohiro Nakamura		15
106	Memories Pad Motion Richard	Devine	11
107	MOD Storm Motion	Minoru Koike	A04	7
108	Spinners Motion Richard	Devine	8
109	Shifting 9th Motion	Matt Pike		Ver.2
110	MS-20 Poly Cascade Motion	Matt Pike		14
111	Steppy World Motion	Richard Devine		9
112	Fairy Tweets Motion	Tomohiro Nakamura	B10	10
113	DETROITrill Motion	Tomohiro Nakamura		13
114	Blue Cloud Motion	Tomohiro Nakamura		12
115	Aliasing Space Motion	Tomohiro Nakamura		6
116	Soft FM Brass FastSynth	KORG Inc.		55
117	Dyno FM Brass FastSynth	KORG Inc.	B02	54
118	Bright FM Brass FastSynth	KORG Inc.		56
119	Sweep Stab FastSynth	Minoru Koike		57
120	Blended Brass FastSynth	Francis Preve		58
121	Filtered Saws FastSynth	Dean Walliss	A02	59
122	Franalog FastSynth	Francis Preve		60
123	Phaseypulse FastSynth	Francis Preve		62
124	Supersawyer FastSynth	Francis Preve		63
125	Folder Comp FastSynth	KORG Inc.		64
126	VelociStabber FastSynth	Luke Edwards		Ver.2
127	Inspirational Story FastSynth	Luke Edwards		Ver.2
128	5th Stab FastSynth	Tomohiro Nakamura	C02	73
129	Moody Chord Stabs FastSynth	Dean Walliss		61
130	Plucky Pad FastSynth	Luke Edwards		65
131	Fuzzy Glass FastSynth	Dean Walliss		66
132	Prog Pluck FastSynth	Tomohiro Nakamura		67
133	Purple Fringing FastSynth	Tomohiro Nakamura		68
134	Ring It On FastSynth	Francis Preve		69
135	Velocity Hang FastSynth	Matt Pike		70
136	Steamy Comp FastSynth	Katsunori UJIIE		Ver.2
137	Faded Pad FastSynth	Minoru Koike		72
138	Shaky Dynamic Pad FastSynth	Dean Walliss		Ver.2
139	Hard Sync Stab FastSynth	Minoru Koike		71
140	Chordstreaming FastSynth	KORG Inc.		74
141	Dark Stages FastSynth	VROMM		75
142	DUBSTAB FastSynth	Tomohiro Nakamura		76
143	DUBSTAB 2020 FastSynth	Tomohiro Nakamura		77
144	Slight Touch FastSynth	KORG Inc.		79
145	Triplet Split FastSynth Matt Pike 80
146	Rasp & Static SlowSynth Matt Pike A01 Ver.2
147	Wasps SlowSynth Matt Pike Ver.2
148	Dulled Rhythms SlowSynth Matt Pike 17
149	Tremoloverb SlowSynth KORG Inc.	102
150	FM Ring Mod Pad	SlowSynth	Katsunori UJIIE	Ver.2
151	Flexpad	SlowSynth Francis Preve	83
152	Immortal Pad	SlowSynth	Luke Edwards	81
153	Contemplation	SlowSynth	Luke Edwards	Ver.2
154	Slow Gear Clav	SlowSynth	Luke Edwards	82
155	Mod Those Bells	SlowSynth	Luke Edwards	84
156	Distant Wave Voices	SlowSynth	Dean Walliss	C01
157	FilterFM Pad	SlowSynth KORG Inc.	86
158	Floating Phase Pad	SlowSynth	KORG Inc.	Ver.2
159	Moist Vibe	SlowSynth	KORG Inc.	104
160	Feel The Pump	SlowSynth	Luke Edwards	B12
161	Quiet Motion	SlowSynth	Luke Edwards	Ver.2
162	Ninja Pad FX	SlowSynth	Luke Edwards	87
163	Harmonic Waiting Room	SlowSynth	Luke Edwards	85
164	Surged Saws	SlowSynth	Luke Edwards	Ver.2
165	Slow Vibe	SlowSynth	KORG Inc.	88
166	Glide Saw	SlowSynth KORG Inc.	89
167	Exit Code	SlowSynth KORG Inc.	90
168	Lab Coats	SlowSynth Matt Pike B01 91
169	Choral Aliasing	SlowSynth	Minoru Koike	92
170	Chill Pad ARP	SlowSynth	Minoru Koike	93
171	Floating Whistle	SlowSynth	KORG Inc.	94
172	Unbreakable SlowSynth Luke Edwards	95
173	Star Pad	SlowSynth	Richard Devine	C12
174	Ghost Voices	SlowSynth	Luke Edwards	A12
175	Stellar Choir	SlowSynth	Francis Preve	97
176	Holy Choir	SlowSynth Luke Edwards	98
177	Retro Choir SlowSynth Dean Walliss	99
178	Formant Pad	SlowSynth	KORG Inc.	100
179	Throat FM	SlowSynth	Minoru Koike	101
180	Fog pad	SlowSynth VRC MM	103
181	Dark Pad	Pad/Strings	KORG Inc.	105
182	Lush Pad	Pad/Strings	Luke Edwards	106
183	NotePad LFO	Pad/Strings	Luke Edwards	107
184	opsix Concrete	Pad/Strings	Luke Edwards	C08
185	Sine Width Mod	Pad/Strings	KORG Inc.	108
186	Deep Space	Pad/Strings	Luke Edwards	110
187	Square Bear Pad	Pad/Strings	Luke Edwards	109
188	New Motion	Pad/Strings	Luke Edwards	Ver.2
189	Pad Mod Fizz	Pad/Strings	Luke Edwards	112
190	Sun Baked Strings	Pad/Strings	Matt Pike	111
191	Retro Synth Strings	Pad/Strings	KORG Inc.	114
192	Breezy Pad	Pad/Strings	Dean Walliss	A08
193	Smooth Split	Pad/Strings	Luke Edwards	113

No.	Name Category Programmer Favorite	V1 No. **
194	Comb Strings Pad/Strings Matt	Pike B08 Ver.2
195	Aluminium Pad Pad/Strings Luke Edwards 113
196	Gently Strings Pad Pad/Strings Katsunori UJIIE		Ver.2
197	Galactic Orchestra Pad/Strings Francis Preve			116
198	Velocity Pad	Pad/Strings	Dean Walliss		117
199	Simple PWM	Pad/Strings	Minoru Koike		118
200	Feel The Warmth	Pad/Strings	Luke Edwards		Ver.2
201	1985 Bed	Pad/Strings Luke Edwards 119
202	Engagement Pad	Pad/Strings	Matt Pike		120
203	Digital Insects	Pad/Strings	Minoru Koike		121
204	Self Arping Bells	Pad/Strings	Matt Pike		122
205	Glass Waves	Pad/Strings	Luke Edwards		Ver.2
206	FM Elec Bass	Bass	KORG Inc.		Ver.2
207	FM Slap	Bass	Luke Edwards	C13	148
208	Punchy SynBass	Bass	Katsunori UJIIE		Ver.2
209	Evolving Bass	Bass	Dean Walliss		149
210	90's House Bass	Bass	KORG Inc.	B13	Ver.2
211	Funk Bass	Bass	KORG Inc.		151
212	Laid Bass	Bass	KORG Inc.		154
213	Fonk Bass	Bass	Luke Edwards		Ver.2
214	Clang Bass	Bass	Dean Walliss		153
215	Sweepy Saw Bass	Bass	Dean Walliss		152
216	Aphasin Bass	Bass	Matt Pike		155
217	Fwonky Bass	Bass	Dean Walliss		150
218	Barking Bass	Bass	Minoru Koike		156
219	Legato OctBS	Bass	Tomohiro Nakamura		158
220	Analog<=>FM Bass	Bass	Tomohiro Nakamura		159
221	Subby Bass	Bass	Luke Edwards		Ver.2
222	Jazz Bass	Bass	Francis Preve		160
223	Worm Bass	Bass	KORG Inc.		161
224	BoBgog'n'FMbass	Bass	Tomohiro Nakamura		162
225	Concrete Bass	Bass	KORG Inc.		163
226	Core Bass	Bass	KORG Inc.		164
227	Unlucky Bass	Bass	KORG Inc.		165
228	FLDR Bass	Bass	Minoru Koike		166
229	Big Moon	Bass	VROMM		169
230	Ven aqui ya	Bass	VROMM		168
231	Jungle Drum Bass	Bass	VROMM		170
232	Sub'n Pluck	Bass	KORG Inc.		167
233	Spread Love	Bass	VROMM		171
234	Harsh Bass	Bass	Matt Pike		172
235	Droid Bass	Bass	Matt Pike		175
236	Didge Bass	Bass	Matt Pike		Ver.2
237	Cinematic FB Doom	Bass	Matt Pike		Ver.2
238	Thick Screamer	Bass	Matt Pike A13	Ver.2
239	Fold Form Blend	Bass	Matt Pike		Ver.2
240	Dirty Trautonium	Bass	Matt Pike		Ver.2
241	Mod Saw Lead	Lead	Luke Edwards	A05	Ver.2
242	Xover Bright Lead	Lead	Dean Walliss		191

No.	Name Category Programmer Favorite V1 No. **
243	Mega Saw Lead Luke Edwards 187
244	Mixed Pulse Lead Lead KORG Inc. 194
245	Mono Sweep Lead Lead KORG Inc. 180
246	C.C.M.M SynLead Lead Katsunori UJIIE B05 Ver.2
247	Pure 80's Lead Lead Luke Edwards 179
248	Rustic Lead Lead Richard Devine 183
249	SimpLEAD Lead Luke Edwards 181
250	Theremax Lead Luke Edwards 176
251	Sonic Lead Lead Luke Edwards 177
252	Pray Lead Lead KORG Inc 178
253	Brat LEAD Lead Luke Edwards 182
254	Fossil Lead Lead KORG Inc 186
255	Fragile Seq Lead Dean Walliss 184
256	Koto Lead Lead Luke Edwards 185
257	Paper Lead Lead KORG Inc 188
258	THE LEAD Lead Tomohiro Nakamura 190
259	Big Lead Lead KORG Inc 192
260	Screamer Lead KORG Inc 193
261	Dubz Lead Lead Luke Edwards 195
262	Hard Synkronicity Lead Francis Preve 196
263	Slippery Lead Lead Dean Walliss Ver.2
264	Talky Lead Lead Luke Edwards 189
265	Rock God Lead Luke Edwards Ver.2
266	Purple Dist EG Lead Katsunori UJIIE C05 Ver.2
267	Dynamic Wood Arp/Seq Matt Pike 197
268	Fairy Dust Arp/Seq Luke Edwards 198
269	Arp Swirls Arp/Seq Matt Pike Ver.2
270	ARP Flurry Arp/Seq Luke Edwards Ver.2
271	Whistle & Guitar Arp/Seq Dean Walliss Ver.2
272	Hybrid Pluck Arp/Seq Luke Edwards C07 Ver.2
273	Deli Arp Arp/Seq Matt Pike Ver.2
274	Trance Generation Arp/Seq Luke Edwards 199
275	Euphoria Arp/Seq Luke Edwards Ver.2
276	Res Arps Arp/Seq Richard Devine 200
277	Mono to Poly Arp/Seq Matt Pike 201
278	NOS Arp/Seq Tomohiro Nakamura B09 202
279	Dusty Wood Arp/Seq Dean Walliss Ver.2
280	Algo Tripping MW Arp/Seq Matt Pike 140
281	Polyphonic Delays Arp/Seq Matt Pike Ver.2
282	2Scenes Arp/Seq Tomohiro Nakamura 207
283	Binary Tines Arp/Seq Matt Pike 131
284	Dub Club Arp/Seq VROMM 78
285	Dance Stabs Arp/Seq Luke Edwards Ver.2
286	Could You Repeat That? Arp/Seq Luke Edwards Ver.2
287	Death Ladder Arp/Seq Luke Edwards 204
288	Obscure Arcade Game Arp/Seq Tomohiro Nakamura 205
289	Patternizer Arp/Seq Francis Preve 3
290	WS Pulse Anthem Arp/Seq Luke Edwards A07 Ver.2
291	Mod Pulse + Arp/Seq Luke Edwards Ver.2
292	Rhythmic Fold Bass Arp/Seq Matt Pike 157
293	Quadratic Chord Pulse Arp/Seq Matt Pike B07 203
294	Hammerblade Arp/Seq Tomohiro Nakamura 208
295	Tension Taps Arp/Seq Matt Pike 209
296	Cosmic Pluck Arp/Seq Tomohiro Nakamura 206
297	Octave Gesture Arp/Seq Matt Pike 174
298	Fat Snake Bass Arp/Seq VROMM 173
299	Instant Techno Arp/Seq Matt Pike			210
300	Frost Beatz Arp/Seq Matt Pike 211
301	RAVE-ON!! Arp/Seq Tomohiro Nakamura			212
302	Hardgroove Arp/Seq Tomohiro Nakamura			213
303	Table Tapping Arp/Seq Matt Pike C09			214
304	SAKURA Arp/Seq Tomohiro Nakamura 215
305	GHOSTribe SEQ Arp/Seq Tomohiro Nakamura			216
306	Electric Drum Kit SFX/Perc KORG Inc.			217
307	Fis Drumparts SFX/Perc KORG Inc.			218
308	KICK BETA SFX/Perc VROMM			219
309	El Ritmo SFX/Perc VROMM			220
310	Agua de las cavernas SFX/Perc VROMM			221
311	KONG's Footstep SFX/Perc KORG Inc.			Ver.2
312	Industrial Smash SFX/Perc Matt Pike C15			Ver.2
313	Cockpit Emergency SFX/Perc Katsunori UJIIE			Ver.2
314	Delay Modulator SFX/Perc KORG Inc.			Ver.2
315	Random Textures SFX/Perc Richard Devine			223
316	A bit dirty SFX/Perc VROMM			222
317	Feedback Loop SFX/Perc KORG Inc.			Ver.2
318	Epic 30s Riser SFX/Perc Matt Pike			Ver.2
319	INFINITY SFX/Perc Tomohiro Nakamura			225
320	Hot Revs SFX/Perc Luke Edwards			224
321	[TMP] Detune Sine Template Template B16			226
322	[TMP] Detune Saw Template Template A16			227
323	[TMP] Unison Saw Template Template			228
324	[TMP] Reso Noise Template Template			229
325	[TMP] Chord Hit Template Template C16			230
326	[TMP] Velocity FM Template Template			231
327	[TMP] 2OP FM Template Template			232
328	[TMP] Harmonics Mod Template Template			233
329	[TMP] Modulator FM Template Template			234
330	[TMP] Pulse Width Template Template			240
331	[TMP] Ring Mod Template Template			236
332	[TMP] FM Sync Template Template			235
333	[TMP] Wavefolder Sync Template Template			238
334	[TMP] Wavefolder Template Template			237
335	[TMP] Filter FM Template Template			239
336	[TMP] Waveshape Template Template			Ver.2
337	[TMP] Delay Mod Template Template			Ver.2
338	[TMP] Comb Flanger Template Template			Ver.2
339	[TMP] Comb LFO Template Template			Ver.2
340	[TMP] Phaser Noise Template Template			Ver.2
341	[TMP] EG ADSR Template Template 241
342	[TMP] Pitch EG Perc Template Template 242
343	[TMP] Random Pan Template Template 243
344	[TMP] OP Filter Mono Template Template 244
345	[TMP] OP Mode Check Template Template 245
346	[TMP] Quadra LFOs Template Template 246
347	[TMP] Effect LFO Template Template 247
348	[TMP] User Filter Ping Template Template 248
349	[TMP] C4 Key Split Template Template 249
350	[TMP] SEQ Key Trig Template Template 250

* 351–500: Programme initialisé
** Les entrées de la colonne "V1 No.**" correspondent auxnuméros de programme dans la version 1.0.

Tous les programmes ont été créés par Francis Preve, Richard Devine, Matt Pike, VROMM, Tomohiro Nakamura, Minoru Koike, Katsunori UJIIE, Dean Walliss, Luke Edwards et KORG Inc.

Pour en savoir plus sur les auteurs, surfez sur les sites suivants:

Francis Preve

http://www.francispreve.com

Richard Devine

https://www.facebook.com/RichardDevineMusic/

Matt Pike

Liste des programmes favoris

No Programme Nom
A01 146 Rasp & Static SlowSynth
A02 121 Filtered Saws FastSynth
A03 022 Comb Piano Keyboard
A04 107 MOD Storm Motion
A05 241 Mod Saw Lead Lead
A06 071 Lonely Star Bell/Decay
A07 290 WS Pulse Anthem Arp/Seq
A08 192 Breezy Pad Pad/Strings
A09 269 Arp Swirls Arp/Seq
A10 099 Pluck Drip Motion
A11 046 Tone Wheel Organ Keyboard
A12 174 Ghost Voices SlowSynth
A13 238 Thick Screamer Bass
A14 057 Strum Down Keyboard
A15 307 Fis Drumparts SFX/Perc
A16 322 [TMP] Detune Saw Template
B01 168 Lab Coats SlowSynth
B02 117 Dyno FM Brass FastSynth
B03 003 FM E.Piano Basic	Keyboard
B04 104 Organic Glow	Motion
B05 246 C.C.M.M SynLead	Lead
B06 087 Snow Ball	Bell/Decay
B07 293 Quadratic Chord Pulse	Arp/Seq
B08 194 Comb Strings	Pad/Strings
B09 278 NOS	Arp/Seq
B10 112 Fairy Tweets	Motion
B11 037 Metallic Pluck	Keyboard
B12 160 Feel The Pump	SlowSynth
B13 210 90's House Bass	Bass
B14 061 Syn Marimba	Bell/Decay
B15 311 KONG's Footstep	SFX/Perc
B16 321 [TMP] Detune Sine	Template

No Programme Nom
C01	156 Distant Wave Voices	SlowSynth
C02	128 5th Stab	FastSynth
C03	001 Dat Electric Piano	Keyboard
C04	097 Cycles	Motion
C05	266 Purple Dist EG	Lead
C06	080 Shimmer & Folder Bell/Decay
C07	272 Hybrid Pluck	Arp/Seq
C08	184 opsix Concrete	Pad/Strings
C09	303	Table Tapping		Arp/Seq
C10	100 Rand Spacing Pulses	Motion
C11	052 OPcordion	Keyboard
C12	173 Star Pad	SlowSynth
C13	207 FM Slap	Bass
C14	060 Distant Memories Keyboard
C15	312 Industrial Smash	SFX/Perc
C16	325	[TMP] Chord Hit		Template

Les programmes FAVORITE D01-D16 sont des mémoires réservées.

Function...		Transmitted Recognized Remarks
Basic Channel	Default Changed	1-16 1-16	1-16 1-16	Memorized
Mode	Default Messages Altered	X**********	3 X
Note Number	True voice	0-127**********	0-127 0-127
Velocity	Note On Note Off	O 9n, V=1-127 O 8n, V=1-64	O 9n, V=1-127 O 8n, V=0-127	Received Note Off Velocity values are clipped at 64
After Touch	Key's Channel	X *4 O *4	O O	Assignable for Virtual Patch sources Assignable for Virtual Patch sources
Pitch Bend		O	O
Control Change	0, 32 1 5 7 10 11 64 65 66 67 70 71 73 74 79 81 82 83 102-107 108-113 1-119 1-119 120, 121	O O O O X X X O O*1 X X O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O	O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O OO O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O	Bank Select (MSB, LSB) Modulation "Glide Time" in the Voice Assign page Volume Pan Expression Damper "Glide Mode" in the Voice Assign page Sostenuto Soft "Algorithm" in the Home/Algorithm page "Resonance" parameter in the Filter page "Attack" in the Home/Algorithm "Cutoff" in the Filter page "Decay/Release" in the Home/Algorithm page "FX1" in the Home/Algorithm page "FX2" in the Home/Algorithm page "FX3" in the Home/Algorithm page OP1-6 Level sliders OP1-6 Ratio knobs Assignable for Virtual Patch sources Transmittable from Motion Sequencer All Sounds Off, Reset All Controllers
Program Change	True Number	O 0-99**********	O 0-99 0-99
System Exclusive		O	O	=*3, *5
System Common	Song Position Song Select Tune Request	X X X	X X X
System Real Time	Clock Commands	O O	O O
Aux Messages	Local On/Off All Notes Off Active Sensing System Reset	X X O X	X O 123-127 O X
Notes*1: Off: 0, Legato: 64, On: 127*2: After setting "Legato" on the front panel, 0-63: Off, 64-127: Legato. Otherwise 0-63: Off, 64-127: On.*3: Supports universal system exclusive messages device inquiry, master volume, master fine tuning, and master coarse tuning.*4: Only the opsix SE can send aftertouch.*5: Supports MIDI 2.0 Property Exchange.

KORG INC.

4015-2 Yanokuchi, Inagi-City, Tokyo 206-0812 JAPAN

© 2020 KORG INC.
