Type de produit	Téléviseur LCD
Marque	DEXP
Modèle	H16B3100VE
Taille de l'écran (diagonale)	15,6 pouces (40 cm)
Résolution	1366 x 768 pixels
Format d'écran	16:9
Systèmes couleur	PAL, SECAM
Systèmes son	B/G, DK, I
Puissance audio	2 x 2 W
Connecteurs	1 x antenne (RF), 1 x HDMI, 1 x VGA, 1 x YPbPr, 1 x RCA composite, 1 x USB, 1 x entrée audio PC, 1 x sortie casque
Alimentation	Adaptateur secteur 12 V, 2 A (entrée 100-240 V~)
Dimensions (avec pied)	375 x 95 x 27 mm
Dimensions (sans pied)	375 x 45 x 24 mm
Poids net	1,3 kg
Nombre de chaînes	200
Télétexte	1000 pages
Fonctions USB	Lecture de fichiers audio, photo et vidéo (formats: AVI, MKV, MP4, MP3, JPEG, etc.)
Minuterie de mise en veille	Oui (10 à 240 minutes)
Compatibilité montage mural	VESA 100 x 100 mm (vis M3)
Classe de protection électrique	Classe II
Accessoires fournis	Télécommande, piles AAA, support de table, vis, câble d'alimentation, adaptateur, manuel d'utilisation, garantie

FOIRE AUX QUESTIONS - H16B3100VE DEXP

Comment allumer le téléviseur DEXP H16B3100VE ?

Branchez l'adaptateur secteur sur le téléviseur et sur une prise de courant. L'indicateur d'alimentation s'allume. Appuyez sur la touche POWER de la télécommande ou du panneau avant pour allumer l'appareil.

Que faire si l'image est neigeuse ou de mauvaise qualité ?

Cela est souvent dû à un signal faible. Vérifiez le câble d'antenne, utilisez un amplificateur d'antenne si nécessaire, ou réorientez l'antenne. Assurez-vous également que les paramètres d'image sont correctement réglés.

Comment connecter une antenne au téléviseur ?

Branchez le câble coaxial 75 ohms de votre antenne à l'entrée ANTENNE (RF) située à l'arrière du téléviseur. Pour une meilleure réception, utilisez un câble de qualité.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que les piles sont correctement installées (respectez la polarité) et qu'elles ne sont pas usées. Remplacez-les si nécessaire. Assurez-vous qu'aucun obstacle ne se trouve entre la télécommande et le capteur infrarouge du téléviseur (distance maximale 8 mètres, angle 30°).

Comment utiliser la fonction USB pour lire des fichiers ?

Insérez une clé USB dans le port USB du téléviseur. Appuyez sur la touche SOURCE pour sélectionner USB, ou utilisez la touche USB de la télécommande. Le menu de lecture apparaît. Utilisez les touches curseur pour naviguer et ENTER pour lancer la lecture. Formats supportés : AVI, MKV, MP4, MP3, JPEG, etc.

Comment régler les paramètres d'image ?

Appuyez sur MENU pour ouvrir le menu à l'écran. Naviguez avec les touches curseur pour accéder à IMAGE. Vous pouvez ajuster la Contraste, la Luminosité, la Saturation, la Netteté et la Teinte (NTSC). Choisissez également un mode d'image prédéfini : Standard, Doux, Utilisateur ou Dynamique.

Comment effectuer une recherche automatique des chaînes ?

Appuyez sur MENU, sélectionnez CANAL, puis Recherche automatique. Appuyez sur la touche curseur droit pour lancer la recherche. Le téléviseur mémorisera toutes les chaînes disponibles. Pour stopper la recherche, appuyez sur MENU.

Quelles sont les précautions de sécurité à respecter ?

Utilisez uniquement l'adaptateur fourni. Ne placez pas d'objets contenant du liquide sur le téléviseur. Évitez l'exposition directe au soleil et la poussière. Débranchez l'appareil en cas d'orage ou d'absence prolongée. Ne tentez pas de réparer vous-même le téléviseur, contactez un service agréé.

Comment nettoyer l'écran du téléviseur ?

Éteignez et débranchez le téléviseur. Utilisez un chiffon doux et sec pour dépoussiérer l'écran. Pour les taches, humidifiez légèrement le chiffon avec de l'eau ou un produit de nettoyage pour écrans. N'appuyez pas trop fort sur l'écran.

Puis-je monter le téléviseur au mur ?

Oui, le téléviseur est compatible avec un support mural VESA 100x100 mm. Utilisez des vis M3 (non fournies) pour fixer le support aux quatre trous situés à l'arrière. Assurez-vous que le support mural peut supporter le poids (1,3 kg). Suivez les instructions du support mural.

MODE D'EMPLOI H16B3100VE DEXP

DEXP

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Дополнительная информация

Содержание

Производитель: Гуаньчжоу Чан Цзя Электроник Ко., Лтд.

Промзона Бо-Йинь, Тайши, Дунгуань, р-н Паньу, Гуаньчжоу, Китай.

Импортёр: ООО Агат,

690068, Приморский край, г. Владивосток, пр-т 100 лет Владивостоку, 155, корп. №3.

Изделие имеет сертификат соответствия, выданный Государственным органом по Сертификации.

Спецификации и информация о продукте могут быть изменены без уведомления пользователя.

Фактический интерфейс устройства может отличаться от представленного в данном руководстве.

Уважаемый покупатель!

Благодарим Вас за выбор продукции, выпускаемой под торговой маркой DEXP. Мы рады предложить Вам изделия, разработанные и изготовленные в соответствии с высокими требованиями к качеству, функциональности и дизайну. Перед началом эксплуатации прибора внимательно прочитайте данное руководство, в котором содержится важная информация, касающаяся Вашей безопасности, а также рекомендации по правильному использованию прибора и уходу за ним. Позаботьтесь о сохранности настоящего Руководства, используйте его в качестве справочного материала при дальнейшем использовании прибора.

Содержание 1

Перед началом эксплуатации 2

Утилизация изделия 2

Меры предосторожности 2

Установка 4

Крепление на стену 4

Установка на подставку 4

Подключение 5

Подключение 5

Подключение внешней антенны ..... 5

Прочие подключения 5

Управление устройством 6

Элементы управления 6

Передняя панель 6

Задняя панель....6

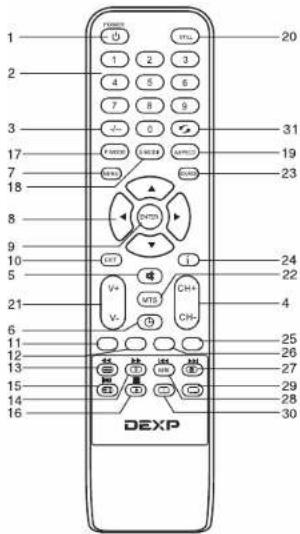

Пульт дистанционного управления ..... 7

Установка батареек 7

Общие операции 8

Операции с телетекстом 8

Экранное меню....9

Настройка каналов 9

Настройка изображения ..... 1

Настройка экрана.... 1

Настройка звука 1

Настройка таймера 1

Настройка параметров.... 1

Операции с USB 1

Операции воспроизведения файлов .. 1

Общая информация .... 1

Руководство по устранению

неисправностей....1

Источники помех.... 1

Комплект поставки 1

Технические характеристики ..... 1

Перед началом эксплуатации

Общая информация

Утилизация изделия

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей.

Меры предосторожности

• Перед подсоединением кабеля питания к адаптеру постоянного тока убедитесь, что напряжение адаптера соответствует напряжению электрической сети.

• В комплект поставки входит сетевой адаптер постоянного тока, помеченный номером модели телевизора. Не рекомендуется использовать другие адаптеры для питания данного устройства.

- Пожалуйста, извлеките шнур питания в розетки и свяжитесь с сервисной службой в следующих случаях: если в устройстве имеются явные неисправности, например, из него идет дым, чувствуется специфический запах или слышен нехарактерный звук; если внутрь устройства попала жидкость или посторонние предметы; если нет изображения или звука; если поврежден корпус или панель; если Вы пользуетесь устройств согласно инструкции, но оно не работает должным образом.

- Устройство можно подключать только к розетке, имеющей заземление.

- Во избежание поражения электрическим током защищайте шнур питания от возможного нажатия на него или защемления, особенно рядом с разъемами.

- Не закрепляйте шнур питания метизами. - Если Вы не пользуетесь устройством длительное время или в случае грозы обязательно отключайте шнур питания из розетки, а также отключайте все сигнальные кабели от входных разъемов.

- При отключении вилки из розетки всегда держитесь за утолщение на вилке, не касайтесь металлических частей, не тяните за шнур и не ломайте и не перегибайте его, не ремонтируйте, не перекручивайте и не нагревайте.

- Немедленно свяжитесь с сервисным центром, в случае если имеются какие-либо неисправности шнура питания, в нем оголились жилы или он поврежден.

- Замените сетевую розетку, если в нее невозможно вставить вилку или вилка плохо закрепляется в розетке. Иначе могут возникнуть неисправности или произойти несчастные случаи или возгорания.

- Не прикасайтесь к проводам мокрыми руками.

- Запрещается использование розетки, в которую подключено несколько устройств. Перегрузка такой розетки может привести к пожару.

- Место подключения вилки шнура питания к сети 220 В должно оставаться легкодоступным.

Технические характеристики

Размер (диагональ)	15,6" (40 см)
Время отклика	8 мс
Разрешение	1366 x 768
Формат экрана	16:9
Система цветности	PAL, SECAM
Система звука	B/G, DK, I
Стереозвук NICAM	2 x 2 Вт
Компонентный видеовход (YPbPr)	+
Аудио-видео RCA вход	+
USB-порт	+
VGA-вход	+
HDMI-вход	+
Компьютерный аудиовход	+
Антенный (TVRF) вход	+
Аудиовыход для наушников	+
Экранное меню на русском и английском языках	+
Прогрессивная развертка	+
Цифровой гребенчатый фильтр	+
Таймер «сна»	+
Количество каналов	200
Телетекст	1000 странил
Воспроизведение аудио-, фото- и видеофайлов через USB	+
Входное напряжение адаптера	~100 - 240 В,
Выходное напряжение адаптера	12 В, 2 А
Класс защиты от поражения электрическим током	II
Размеры устройства: с подставкой без подставки	375 x 95 x 27375 x 45 x 24
Вес нетто	1,3 кг

ЖК-панель является высокотехнологичным устройством, содержащим множество тонкопленочных транзисторов, которые дают четкие детали изображения. В некоторых случаях могут появляться неактивные точки на экране, которые имеют постоянный цвет (синий, зеленый, красный, черный или белый). Это не является дефектом и не влияет на характеристики Вашего телевизора.

Технические характеристики могут быть изменены заводом-изготовителем без предварительного уведомления. Указанные геометрические размеры и масса имеют приблизительные значения.

Управление устройством

Перед началом эксплуатации

Появление на экране «елочки» или частичное исчезновение изображения может быть связано с работой медицинского оборудования в близлежащей больнице или клинике.

• «СНЕГ» НА ЭКРАНЕ

В зоне приема слабых сигналов отдаленных телевизионных станций изображение становится нестабильным, а на экране появляются мерцающие белье пятна, так называемый эффект «падающего снега». В этом случае помогает более точная настройка антенны и применение антенного усилителя.

• ФАНТОМНЫЕ ИЗОБРАЖЕНИЯ

Появление на экране нескольких контуров изображения объясняется тем, что телевизионный сигнал отражается от окружающих построек, холмов, самолетов и других объектов. Свести такой эффект к минимуму можно, изменив направление антенны.

• АВТОМОБИЛЬНЫЕ ДВИГАТЕЛИ

Работающие неподалеку автомобильные двигатели и электромоторы могут создавать помехи в изображении в виде небольших полосок или дрожания изображения на экране.

Комплект поставки

1. Телевизор	1 шт
2. Пульт дистанционного управления	1 шт
3. Батарея	2 шт
4. Подставка	1 шт
5. Винт	2 шт
6. Кабель питания	1 шт
7. Адаптер питания	1 шт
8. Информация для потребителя	1 шт
9. Гарантийный талон	1 шт
10. Руководство по эксплуатации	1 шт

• Перед работой с устройством необходимо полностью прочитать и понять все инструкции. Необходимо соблюдать все предупреждения и следовать всем инструкциям, приведенным в настоящем руководстве.

- Пожалуйста, используйте только рекомендованные производителем аксессуары. Использование других аксессуаров может привести к неисправностям.

- Пожалуйста, проводите все настройки и регулировки только с помощью кнопок на передней и боковой панелях или на пульте дистанционного управления. Ни в коем случае не снимайте заднюю панель и не пытайтесь самостоятельно проводить техническое обслуживание устройства, так как существует опасность поражения электрическим током, а также возможно возникновение неисправностей.

- Не устанавливайте устройство на непрочные или неровные поверхности, тележки, стойки, треноги, кронштейны или столы. Устройство может упасть, в результате чего могут возникнуть неисправности или произойти несчастные случаи. Используйте только те приспособления, которые рекомендованы производителем или продавцом.

- Пожалуйста, устанавливайте устройство на горизонтальной поверхности в местах с хорошей вентиляцией. Не допускайте воздействия на устройство вибрации, прямого солнечного света, высокой температуры, а также попадания пыпи и влаги.

- Не ставьте на устройство вазы, сосуды с жидкостью. Попадание жидкости внутрь аппарата может привести к пожару или поломке устройства.

- Не устанавливайте устройство в зоне магнитных волн. Это может привести к поломке устройства. В зоне электромагнитного излучения может наблюдаться искажение изображения.

- Не устанавливайте вблизи устройства источники открытого огня, например, свечи. В случае их падения устройство может быть

повреждено или может произойти возгорание.

• Установка телевизора в замкнутое пространство при эксплуатации может сократить срок службы устройства; поэтому необходимо обеспечить минимальную дистанцию между LCD-телевизором и внутренними границами приспособления под аппарат для нормальной вентиляции (минимум по 10 см свободного пространства со всех сторон).

- Располагайте кабели позади устройства. Не закрепляйте их метизами, не перегибайте, не ремонтируйте и не нагревайте.

- При перемещении телевизора не нажимайте и не касайтесь панели. Не переносите телевизор в положении, при котором экран направлен вверх или вниз.

- Не перемещайте устройство при под- ключенном проводе питания или других подключенных проводах. Повреждение про- вода питания, подключенный провод или подключенные устройства могут стать при- чиной пожара, электрошока или поломки.

- Если устройство тяжелее 18 кг, его должны перемещать не менее 2 человек. При падении устройство может повредиться.

- Слишком сильное нажатие на панель может повредить устройство.

- При длительном использовании может немного повысится температура корпуса устройства. Это явление свидетельствует о теплоотдаче в нормальном рабочем режиме. Однако не позволяйте детям и людям с повышенной температурной чувствительностью касаться устройства.

Все иллюстрации, приведенные в настоящем руководстве, являются схематическими изображениями, которые могут отличаться от реальных объектов.

Установка

Крепление на стену

Для крепления на стену на задней панели телевизора имеются 4 отверстия под винты диаметром 2 мм, расстояние между которыми по вертикали и горизонтали составляет 100 мм. Для крепления телевизора следует использовать настенный кронштейн (кронштейн в комплект поставки не входит и приобретается отдельно). Производитель не несет ответственности за неправильно выполненный монтаж, повлекший повреждение телевизора.

Средства для монтажа аппаратуры на стене или потолке должны быть достаточными для выполнения своей функции.

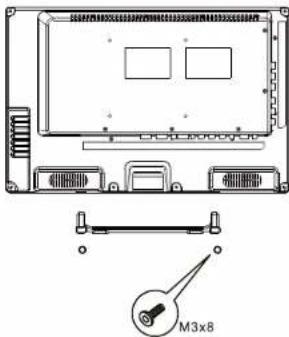

Установка на подставку

Поместите телевизор на твердую плоскую поверхность. Прикройте экран мягкой тканью во избежание его повреждения. Наденьте прорези подставки на крепежные элементы выступающей части в задней нижней части корпуса телевизора до щелчка, затем прикрепите подставку с помощью трех винтов, как показано на рисунке ниже.

M3x8

Руководство по устранению неисправностей

Ниже приводится таблица, в которой описаны простые меры, способные помочь Вам устранить большую часть проблем, могущих возникнуть при использовании данного устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к ближайшему дилеру.

Неисправность	Причина	Решение
Изображение и звук отсутствуют, индикатор не горит	Шнур питания не подсоединен.Контрастность, яркость, резкость, цвет и громкость установлены на минимальное значение или телевизор находится в беззвучном режиме.	Подсоедините шнур питания.Установите нужное значение контрастности, яркости, резкости, цвета и громкости.
Изображение и звук низкого качества	Параметры изображения настроены неверно.Установлена неверная система цвета.Установлена неверная система звука.	Отрегулируйте параметры изображения.Установите правильную систему звука.
Изображение «заснеженное»	Сигнал низкого качества.	Используйте исправный и качественный кабель.
Синий фон	Отсутствует видео сигнал или кабель плохо подсоединен/не подсоединен.	Подсоедините кабель должным образом.
Звук отсутствует	Отсутствует аудио сигнал или кабель плохо подсоединен/не подсоединен.	Подсоедините кабель должным образом.Установите правильную сигнальную систему.
ПДУ не работает	Батарейки установлены неправильно или устарели.	Убедитесь, что полярность соблюдена.Замените батарейки на новые.

Источники помех

В Вашем телевизоре приняты все самые современные меры для устранения возможных помех, тем не менее, изображение может искажаться под воздействием местных электромагнитных излучений. Лучше всего в подобных случаях попытаться перенести телевизор в другое место и подвести к нему лучшую антенну.

• РАДИОЧАСТОТНЫЕ ПОМЕХИ

Появление на изображении ряби может свидетельствовать о наличии вблизи телевизора коротковолнового радиопередатчика или радиоприемника.

• МЕДИЦИНСКОЕ ОБОРУДОВАНИЕ

Управление устройством

Установка/Подключение

пользование USB-устройства с током потребления более 500 мА не рекомендуется без использования дополнительного источника питания. Подключение без дополнительного питания USB-носителей, потребляющих ток, который превышает данное значение, а также неисправных USB-носителей может вызвать механические или термические изменения элементов конструкции данного устройства, а также выход из строя внутренних элементов защиты USB-порта. Такие повреждения не являются гарантийным случаем.

Внимание: использование внешних USB-устройств, содержащих файлы с расширением BIN в корневой директории, может привести к сбоям в работе устройства или к повреждению программного обеспечения.

Воспроизведение файлов

- Для возврата на предыдущий уровень меню выберите «Возврат» и нажмите кнопку ENTER.

- В меню содержимого нажимайте кнопки курсора, чтобы выбрать папку или файл, затем нажмите кнопку ENTER , чтобы войти в выбранную папку. Тем же образом выберите файл, который хотите просмотреть или прослушать. При выделении файла информация об этом файле будет отображаться в правой части экрана, а миниатюра изображения будет показана в центре (недоступно для аудофайлов). Нажмите кнопку ENTER или для воспроизведения файла.

- Во время воспроизведения нажмите кнопку INFO; в нижней части экрана отобразится меню управления воспроизведением, в котором Вы можете выбирать операции с помощью кнопок курсора ВЛЕВО/ВПРАВО и подтвердить выполнение этой операции кнопкой ENTER.

- Выбрав файл, Вы можете удалить его с носителя; для этого нажмите красную кнопку на ПДУ.

- Во время воспроизведения нажмите кнопку ▶I, чтобы установить воспроизведе-

ние на паузу или продолжить его. Нажмите кнопку ■ для остановки воспроизведения.

- При воспроизведении файлов с изображениями, видео- и аудиофайлов нажимайте кнопку REPEAT для выбора режима повторного воспроизведения.

- При воспроизведении аудиофайлов нажимайте кнопки ◀◀▶▶ для ускоренного воспроизведения назад или вперед. Для выбора предыдущего или следующего файла нажимайте кнопки ◀◀▶▶.

- При воспроизведении файлов с изображениями нажимайте кнопки ◀◀◀▶▶ для выбора предыдущего или следующего файла. Нажимайте кнопки курсора ВЛЕВО/ВПРАВО, чтобы вращать изображение.

- Нажмите кнопку EXIT, чтобы оста- новить воспроизведение и вернуться на предыдущий уровень меню.

Подключение

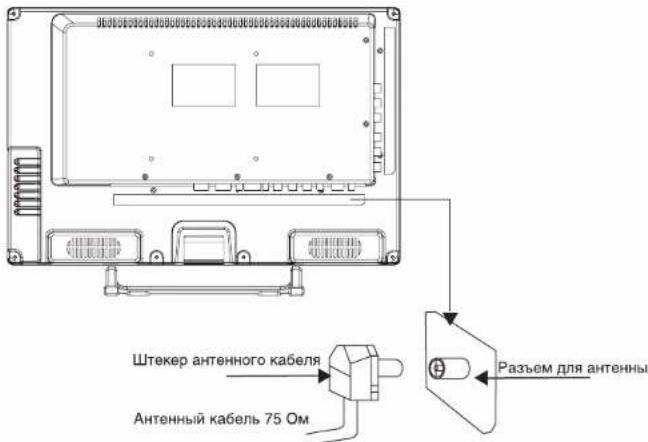

Штекер антенного кабеля Антенный кабель 75 Ом Разъем для антенны

Подключение внешней антенны

Подсоедините антенну к соответствующему разъему. Используйте коаксиальный кабель 75 Ом при подключении внешней антенны.

Прочие подключения

- Подсоедините внешнюю телевизионную антенну или антенну кабельного телевидения к соответствующему разъему телевизора.

- Композитный видеовход телевизора подсоединяется к композитному выходу другого видеоборудования с помощью видеокабеля RCA.

- Подсоедините источник аудиосигнала к соответствующим аудиовходам (левый и правый).

- Разъем питания предназначен для подключения телевизора к сети электрического

питания с помощью сетевого адаптера. • Подсоедините VGA-кабель к VGA порту ПК и к входу PC телевизора; затяните болты по часовой стрелке на обоих концах кабеля.

- Компьютерный аудиовход служит для получения телевизором аудиосигнала с персонального компьютера.

- Если источник видеосигнала имеет HDMI-выход, подключите его к HDMI-входу телевизора, используя специальный HDMI-кабель (не входит в комплект поставки).

- Компонентный видеовход служит для получения компонентного видеосигнала от внешнего источника. Для получения аудиосигнала используйте левый и правый аудиовходы телевизора.

- Подсоедините наушники к аудиовыходу. При подсоединенных наушниках звук через динамики телевизора не воспроизводится.

Элементы управления

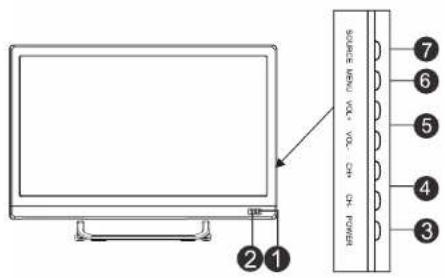

Передняя панель

SOURCE MENU VOL. VOL. OH. OH. POWER ① ② ③ ④ ⑤ ⑥ ⑦

1. ИК-датчик
   2.Индикатор питания
2. Кнопка POWER
3. Кнопки СН+/СН-
4. Кнопки VOL+/VOL-
5. Кнопка MENU
6. Кнопка SOURCE

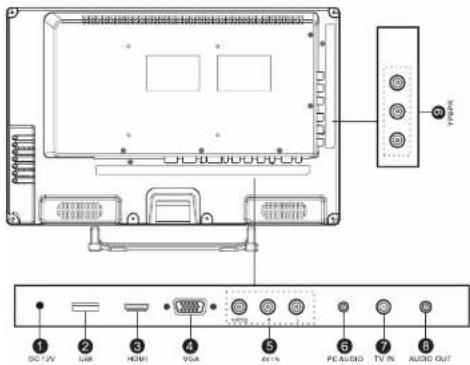

Задняя панель

Diagram of an electronic device rear panel with labeled ports and connectors, including TV, audio, and audio output indicators.

1. Разъем для адаптера
2. USB-порт
3. HDMI-вход
4. Компьютерный
   видеовход (VGA)
5. Композитный
   аудиовидеовход (RCA)
6. Компьютерный
   аудиовход
7. Разъем для ТВ-антенны
8. Аудиовыход
   9.Компонентный вход
   (YPbPr)

Настройка таймера

Часы Время выключения Время включения Таймер сна Автовыкл. ВРЕМЯ

• Часы: установите текущее время и дату.
• Время выключения: установите
время, по наступлении которого телевизор автоматически отключится.
- Время включения: установите время, по наступлении которого телевизор автоматически включится. Примечание: при сбое питания время следует установить заново.
- Таймер сна: выберите период времени, по истечении которого телевизор автоматически отключится (10 - 240 минут).
- Автовыкл: выберите период времени, по истечении которого телевизор автоматически отключится при отсутствии каких-либо операций.

Настройка параметров

ПАРАМЕТРЫ Язык меню Язык телетекста Показ меню Синий экран Сброс настроек

• Язык меню: выберите язык экранного меню.
• Язык телетекста: выберите язык телетекста.
• Показ меню: выберите время отображения экранного меню,
  • Синий экран: включите или отключите

активацию синего фона при отсутствии сигнала.

- Сброс настроек: сброс выполненных настроек до заводских значений.

Экранное меню Вашего

телевизора может быть изменено без предварительного уведомления и, следовательно, отличаться от меню, представленного в настоящем Руководстве. автоматическую регулировку громкости.

Операции с USB

• Вставьте USB-накопитель в USB-порт данного устройства. Выберите источник сигнала USB и нажмите кнопку ENTER, либо просто нажмите кнопку USB на ПДУ. На дисплее отобразится интерфейс воспроизведения файлов с USB, в котором Вы можете выбрать с помощью кнопок курсора ВЛЕВО/ВПРАВО и кнопки ENTER воспроизведение музыки, фото, видео или текстов

- Данное устройство поддерживает видеофайлы с расширением ASF, AVI, MKV, MPG, DAT, M2TS, MP4, TS, VOB, с видеокодеками WMV9, DIVX, H263, MPEG-4, MPEGII, MPEGI, XVID и аудиокодеками AAC, WMA, MP3. DD(AC3).

Приведенный выше список расширений и кодеков является только информативным и не является обязательством по чтению всех файлов с указанными расширениями и кодеками.

• Поддержка USB: версия USB 2.0, максимальный объем 1 ТБ; питание USB: 5 В постоянного тока, 500 мА, файловые системы FS, FAT16, FAT32, NTFS. Корректная работа устройства гарантирована только при использовании лицензионных USB-накопителей известных производителей. Воспроизведение некоторых форматов аудио, видео и изображений может не поддерживаться.

Согласно стандарту USB 1.1/2.0 ис-

Управление устройством

Управление устройством

желтую кнопку; с помощью кнопок курсора выберите позицию, на которую Вы хотите переместить выбранный канал. Нажмите желтую кнопку для перемещения канала.

Пропуск: Выберите канал. Нажмите голубую кнопку; теперь этот канал будет пропускаться при выборе перелистывании каналов.

Настройка изображения

ИЗОБРАЖЕНИЕ Режим изображения Контрастность Яркость Насыщенность Резкость Оттенок

• Режим изображения: Стандартный/Мягкий/Пользовательский/Динамичный.
• Контрастность, Яркость, Насыщенность, Резкость, Оттенок (настройка оттенка доступна только для системы NTSC)
  • Цветовая температура: Нормальная/Высокая/Низкая/Пользоват.
• Красный: отрегулируйте уровень красного.
• Зеленый: отрегулируйте уровень зеленого.
• Синий: отрегулируйте уровень синего.
• Тип экрана: 16:9/Масштаб1/Масштаб2. Панорама/4:3. Набор доступных форматов может различаться в зависимости от источника сигнала.

• Шумоподавление: Выберите режим коррекции цветовых шумов в случае если сигнал плохой: выкл./низк./сред./высок.

• Настройка экрана (в режиме PC)

Установки ПК
Автоконфигурация
Гор. центровка	◀	50	▶
Вер. центровка	◀	50	▶
Размер	◀	50	▶
Фаза	◀	7	▶

• Автоконфигурация: автоматическая установка параметров.
• Горизонтальная центровка: отрегулируйте горизонтальную позицию изображения.
  • Вертикальная центровка: отрегули- руйте вертикальную позицию изображения.
• Размер: отрегулируйте частоту смены изображения.
  • Фаза: отрегулируйте фазу.

Настройка звука

Режим звука Высокие частоты Низкие частоты Баланс Автогромкость Звук вокруг

• Режим звука: Стандартный/Музыка/Фильм/Спорт/Пользоват.
• Высокие частоты: отрегулируйте высокие частоты.
• Низкие частоты: отрегулируйте низкие частоты.
• Баланс: отрегулируйте баланс между правым и левым динамиками.
• Автогромкость: включите или отключите автоматическую регулировку громкости.
• Звук вокруг: включите или отключите эффект Surround.

Пульт дистанционного управления

1 2 3 17 18 9 5 21 6 12 13 15 14 16 DEXP V+ V- CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH+ CH- 20 31 19 23 24 22 4 25 26 27 28 30

1. Кнопка POWER
2. Кнопки с цифрами
3. Кнопка -/--
4. Кнопки СН+/-
5. Кнопка
6. Кнопка 93
7. Кнопка SL EFP
8. Кнопка MENU
9. Кнопка курсора (ВЛЕВО/ВПРАВО/ВВЕРХ/ВНИЗ)
10. Кнопка ENTER

11. Кнопка EXIT

12. Красная кнопка

13. Зеленая кнопка
14. Кнопка TEXT (≡)/◀◀
15. Кнопка HOLD (☐)
16. Кнопка INDEX (E1)
17. Кнопка SIZE (☐)
18. Кнопка Р.MODE
19. Кнопка S.MODE
20. Кнопка ASPECT
21. Кнопка STILL
22. Кнопка V+/-
23. Кнопка MTS
24. Кнопка SOURCE
25. Кнопка DISPLAY
26. Кнопка BLUE
27. Кнопка YELLOW
28. Кнопка SUBPAGE (☐)
29. Кнопка MIXI
30. Кнопка CANCEL (☐)
31. Кнопка REVEAL (☐)
32. Кнопка SWAP (↔)

Установка батареек

1. Снимите крышку отсека для батареек на задней части ПДУ.
2. Поместите батарейки в отсек для батаре- ек с правильным соблюдением полярности.
3. Установите крышку отсека на место,

1

2

3

• Вставьте две батарейки AAA/1.5V в отсек для батарей ПДУ. Мощность сигнала, необходимую для приемного датчика, обеспечивается на расстоянии до 8 метров и в пределах 30 градусов влево и вправо.
• Не используйте одновременно новые и использованные батарейки или батарейки разных типов.

Управление устройством

Управление устройством

Общие операции

- Подключите круглый разъём адаптера в разъём питания на панели ТВ (положение разъёма указано в разделе «Элементы управления»). Подключите вилку адаптера питания в разъём сети питания, при этом индикатор питания должен светиться – устройство находится в режиме ожидания. Для включения устройства используйте кнопку POWER на панели телевизора или на ПДУ. Нажмите кнопку POWER ещё раз, чтобы установить устройство в режим ожидания, при этом индикатор питания загорается. Для полного отключения устройства от сети извлеките вилку шнура питания адаптера из розетки сети питания. Если после подключения вилки адаптера питания в разъём сети питания светодиод не светится, следует подождать некоторое время – устройство включится автоматически (данный эффект происходит если телевизор был отключен от сети без предварительного перевода в режим ожидания).

- Нажимайте кнопки V-/V+ для регулирования уровня громкости звука.

- Нажмите кнопку ☒ для отключения звука. Для включения звука нажмите эту кнопку повторно или увеличивайте громкость,

• Нажимайте кнопку SLEEP, чтобы выбрать период времени, по истечении которого устройство автоматически отключится (от 10 до 240 минут). При установленном времени отключения нажмите кнопку SLEEP; на экране отобразится время, оставшееся до времени автооключения.

- Нажимайте кнопку MTS в режиме TV для выбора режима звука Nicam Stereo, Mono, Dual I и Dual II (данная операция доступна не для всех ТВ-каналов).

- Нажмите кнопку SOURCE на ПДУ или на устройстве, затем нажимайте кнопки курсора ВВЕРХ/ВНИЗ для переключения между следующими источниками сигнала: TV - AV - YPbPr - HDMI - VGA - USB.

- Выберите режим TV. Нажимайте кнопки

СН-/СН+, чтобы выбрать предыдущий или следующий канал. С помощью кнопок с цифрами 0-9 можно непосредственно выбрать номер нужного канала от 0 до 200.

- При просмотре ТВ-канала нажмите кнопку STILL для включения стоп-кадра. - Нажмите кнопку SWAP (→) на ПДУ для переключения между текущим и предыдущим просматриваемым каналами.

- Нажмите кнопку DISPLAY для отображения информации о канале.

- Нажимайте кнопку ASPECT для выбора формата изображения: 16:9/Масштаб1/Масштаб2/Панорама/4:3. Набор доступных форматов может различаться в зависимости от источника сигнала.

- Нажимайте кнопки P.MODE/S. MODE для выбора доступных режимов изображения/звука.

Операции с телетекстом (опция)

Выберите телеканал, поддерживающий телетекст. Кнопки телетекста на ПДУ имеют следующие функции:

Кнопка TEXT (≡): нажмите для входа в режим TEXT. Нажмите повторно для перехода к смешанному режиму. Нажмите кнопку еще раз для возврата к просмотру телеканала.

Кнопка HOLD (OO): Нажмите, чтобы остановить переход к следующей странице. Нажмите кнопку повторно, чтобы отменить эту операцию.

Кнопка INDEX (☐): нажмите для перехода к странице индексов.

Кнопка SIZE (☐): Нажмите для увеличения текста, отображаемого на верхней половине страницы. Нажмите повторно для увеличения нижней половины страницы. Нажмите кнопку еще раз для отображения текста в нормальном размере.

Кнопка REVEAL (☐): Нажмите эту кнопку для отображения скрытой информации. Нажмите эту кнопку повторно, чтобы скрыть информацию.

Кнопка SUBPAGE (☐): Нажмите эту кнопку для выбора подстраницы. Ввведите номер подстраницы в формате 0001. Нажмите кнопку SUBPAGE для выхода из режима подстраницы.

CANCEL (☒): Нажмите эту кнопку для выхода из режима телетекста.

Красная/Зеленая/Желтая/Голубая кнопки: Используйте четыре цветовых кнопки для непосредственного перехода на страницу, имеющую цветовой код, которая отображается в нижней части страницы телетекста.

Экранное меню

1. Нажмите кнопку MENU, чтобы вызвать экранное меню настройки.

2. Нажимайте кнопки курсора ВЛЕВО/ВПРАВО на ПДУ или кнопки V+/- на панели для выбора нужной страницы меню.

3. Нажмите кнопку курсора ВНИЗ или кнопку ENTER на ПДУ или кнопку СН+ на панели, чтобы перейти к списку параметров.

4. Нажимайте кнопки курсора ВВЕРХ/ВНИЗ на ПДУ или кнопки СН+/- на панели, чтобы выбрать параметр для настройки.

5. Нажимайте кнопки курсора на ПДУ или кнопки V+/- или СН+/- на панели, чтобы настроить выбранный параметр.

6. Нажмите кнопку MENU, чтобы вернуться к предыдущей странице меню. Нажмите кнопку EXIT на ПДУ, чтобы выйти из меню.

Пункты меню, написанные серым шрифтом, не подлежат настройке.

Настройка каналов (только в

режиме ТВ)

Автонастройка ТВ ручная настройка Редактор программ КАНАЛ

- Автонастройка: нажмите кнопку курсора ВПРАВО для запуска автоматического поиска и сохранения всех доступных каналов. Для остановки поиска нажмите кнопку MENU.

• ТВ ручная настройка: Нажмите кнопку ENTER, чтобы войти в меню ручной настройки, состоящее из следующих пунктов: Сохранить в: выберите номер, под которым нужно сохранить канал.

Система цвета: выберите систему цветности.

Система звука: выберите систему звука. Текущий канал: выберите номер канала.

Поиск: нажмите кнопку курсора ВЛЕВО или ВПРАВО для запуска поиска ближайшего доступного канала вниз или вверх по диапазону и сохранения его под выбранным номером.

Точная настройка: выполните точную под- стройку текущей частоты.

• Редактор программ:

Удалить: Выберите канал, который Вы хотите удалить. Нажмите красную кнопку, чтобы удалить выбранный канал.

Переименовать: Выберите канал. Нажмите зеленую кнопку; затем с помощью кнопок курсора ВВЕРХ/ВНИЗ выберите символ. Нажимайте кнопки курсора ВЛЕВО/ВПРАВО для перехода к предыдущему или следующему символам. После введения всех символов имени канала нажмите зеленую кнопку, чтобы подтвердить переименовывание.

Обмен: Выберите канал. Нажмите
