Type de produit	Réchauffeur à rayons infrarouges avec lampes halogènes au quartz
Marque	MO-EL
Modèle	FIORE 1800
Puissance	1800 W
Tension d'alimentation	230 V ~ 50 Hz
Classe de protection	Classe I
Indice de protection	IP65
Type de lampe	Lampe linéaire en quartz halogène (tungstène, milieu halogène)
Température du filament	Environ 2200 °C
Longueur d'onde	1,2 micron (infrarouge à onde courte)
Durée de vie de la lampe	Environ 5000 heures
Mise en chauffe	Quelques secondes après allumage
Distance de chauffe	Environ 3 mètres devant l'appareil
Hauteur d'installation minimale	180 cm (salle de bain : 225 cm en zones 1 et 2, 180 cm en zone 3)
Distance minimale au plafond	40 cm
Distance minimale au mur	60 cm
Distance libre devant l'appareil	1 mètre minimum
Options de montage	Fixation murale, plafond (chaînes), ou sur poteau
Câble d'alimentation	H05 RN-F en caoutchouc siliconé (modèles privés avec fiche)
Entretien	Nettoyer avec un chiffon humide (eau) ; pas de parties mobiles
Remplacement des pièces	Lampe et supports silicone : exclusivement par centre agréé Mo-El
Utilisation	Intérieur et extérieur (IP65), hors zones à risque
Certifications	CE

FOIRE AUX QUESTIONS - FIORE 1800 MO-EL

Quelle est la hauteur d'installation minimale pour le Fiore 1800 ?

La hauteur d'installation minimale est de 180 cm du sol. Dans une salle de bain, elle doit être de 225 cm dans les zones de respect 1 et 2, et de 180 cm dans la zone 3, conformément aux normes CEI 64-8.

Quelles sont les distances de sécurité à respecter autour de l'appareil ?

Respectez une distance minimale de 40 cm entre le haut de l'appareil et le plafond, 60 cm entre l'appareil et les murs, et 1 mètre de zone libre devant l'appareil. Ne dirigez jamais le chauffage vers le plafond ou des matières inflammables.

L'appareil peut-il être installé dans une salle de bain ?

Oui, à condition de respecter les hauteurs minimales indiquées (225 cm en zones 1 et 2, 180 cm en zone 3) et que les commandes ne soient pas accessibles depuis la baignoire ou la douche. L'indice IP65 le rend adapté aux environnements humides.

Comment nettoyer le réchauffeur Fiore 1800 ?

Débranchez l'appareil et nettoyez-le avec un chiffon humide (eau uniquement) pour enlever la poussière de la parabole et de la lampe. Évitez les produits abrasifs. Vérifiez régulièrement l'absence de saleté pour éviter les surchauffes.

Quelles sont les options de montage disponibles ?

L'appareil peut être fixé au mur avec le support fourni, au plafond avec des chaînes (kit 768S), ou sur un poteau (diamètre 20-60 mm) avec le support 768P. Un trépied optionnel (cod. 002473) est également disponible.

Comment remplacer la lampe du Fiore 1800 ?

Le remplacement de la lampe halogène et des supports en silicone doit être effectué exclusivement par un centre d'assistance technique agréé Mo-El. Utilisez uniquement des pièces de rechange d'origine. La durée de vie de la lampe est d'environ 5000 heures.

Quel type de câble d'alimentation est fourni ?

Les modèles pour usage privé sont fournis avec un câble en caoutchouc siliconé H05 RN-F et une fiche. Les modèles professionnels (code avec P) ne comportent ni câble ni interrupteur ; ils doivent être raccordés par un électricien qualifié.

Puis-je utiliser le Fiore 1800 à l'extérieur ?

Oui, grâce à son indice de protection IP65 qui le protège contre la poussière et les jets d'eau, il peut être installé en extérieur. Assurez-vous que le branchement électrique soit également IP65 et que l'appareil ne soit pas exposé à des gaz ou vapeurs dangereux.

À quelle distance la chaleur est-elle ressentie ?

La chaleur infrarouge est efficace jusqu'à environ 3 mètres devant l'appareil. Le rayonnement est quasi instantané : l'appareil atteint sa pleine puissance en quelques secondes après l'allumage.

Quelles sont les précautions de sécurité essentielles ?

Ne pas toucher l'appareil avec les mains mouillées, ne pas l'installer sous une prise de courant, ne pas obstruer la grille de sécurité, et le débrancher en cas d'inutilisation prolongée. L'appareil doit être installé par du personnel qualifié et un interrupteur bipolaire avec ouverture de 3 mm est recommandé.

MODE D'EMPLOI FIORE 1800 MO-EL

Réchauffeur à rayons infrarouges avec lampes halogènes au quartz

FIORE

Manuel d'instructions

CE

Classe I - IP 65

LIRE ATTENTIVEMENT CES INSTRUCTIONS AVANT D'INSTALLER LE PRODUIT ET LES CONSERVER POUR DE FUTURES CONSULTATIONS. CE MANUEL DOIT ETRE CONSERVE ET TRANSMIS AU NOUVEL USAGER EN CAS DE CESSION DE L'APPAREIL.

MO-EL Srl - Via Galvani, 18 - 42027 Montecchio Emilia (RE) - Italy

Tel: [phone]

Fax: [phone]

www.mo-el.com

[e-mail]

1. Notices concernantes la sûreté

Avant d'utiliser votre réchauffeur suivez ces recommandations:

1. Cet appareil est destiné exclusivement à l'emploi pour lequel a été projeté, le producteur ne sera pas responsable des dommages qu'ils pourront être provoqué d'une utilisation inadéquat.
2. Après avoir déballer le produit vérifiez la perfection du contenu en consultant le tableau de la dernière page et assurez-vous que le produit ne présente pas de signes de ruptures, d'endommagements ou d'effractions.
3. Garder le matériel d'emballage loin des enfants, car il peut être source de danger.
4. Avant de brancher l'appareil au réseau électrique s'assurer que la tension de votre installation corresponde à celle indiquée dans la plaque des données sur l'appareil.

5. Certaines règles fondamentales applicables à tous les appareils électriques sont à suivre quand vous utilisez votre réchauffeur:

6. Ne pas toucher l'appareil avec les mains mouillées.
   • Ne pas manier l'appareil avec les pieds nus.

7. Ne jamais tirer le câble d'alimentation pour débrancher l'appareil de la prise de courant; agir directement sur la fiche.

8. Ne pas laisser utiliser l'appareil par des enfants ou des incapables sans surveillance.

9. Eviter l'utilisation impropre de rallonges.

10. Maintenir les connexions sèches.
11. N'apporté pas des modifications au produit que compromettent sa sécurité.
12. Si le cable d'alimentation est endommagé, éviter de l'utiliser, Fait lui substituer du constructeur ou de son service d'assistance technique ou de toute façon d'une personne avec une qualification similaire, pour prévenir chaque risque.
13. Séparer l'appareil de l'alimentation s'il ne s'utilise pas pour des longues périodes.

2. Notices concernantes l'installation de l'appareil

L'installation de l'appareil doit être effectuée par du personnel compétent et qualifié, en accord avec la norme CEI 64-8 qui régit les installations électriques. Avant d'insérer la fiche dans la prise de courant, assurées vous que le vôtre installation électrique il ait un système de messe à terre efficace. L'appareil peut être branché au réseau électrique avec le câble en caoutchouc et la fiche en dotation, si le modèle les prévoit, autrement il peut être branché directement au réseau électrique. Dans ce dernier cas il faut interposer à côté de la ligne d'alimentation un interrupteur bipolaire avec une distance d'ouverture des contacts d'au moins 3mm.

• Le réchauffeur doit être installé exclusivement en position horizontale, utilisant les accessoires de fixage fournis.
• Laisser une distance libre minimum de 40 cm entre la partie la plus haute du réchauffeur et le plafond, et laisser une distance libre minimum de 60 cm entre le réchauffeur et le mur (fig.1).
• S'assurer que le réchauffeur ne soit pas orienté vers le plafond ou vers des substances inflammables.
• Laisser libre la zone devant le réchauffeur pour une distance minimum d'au moins un mètre.

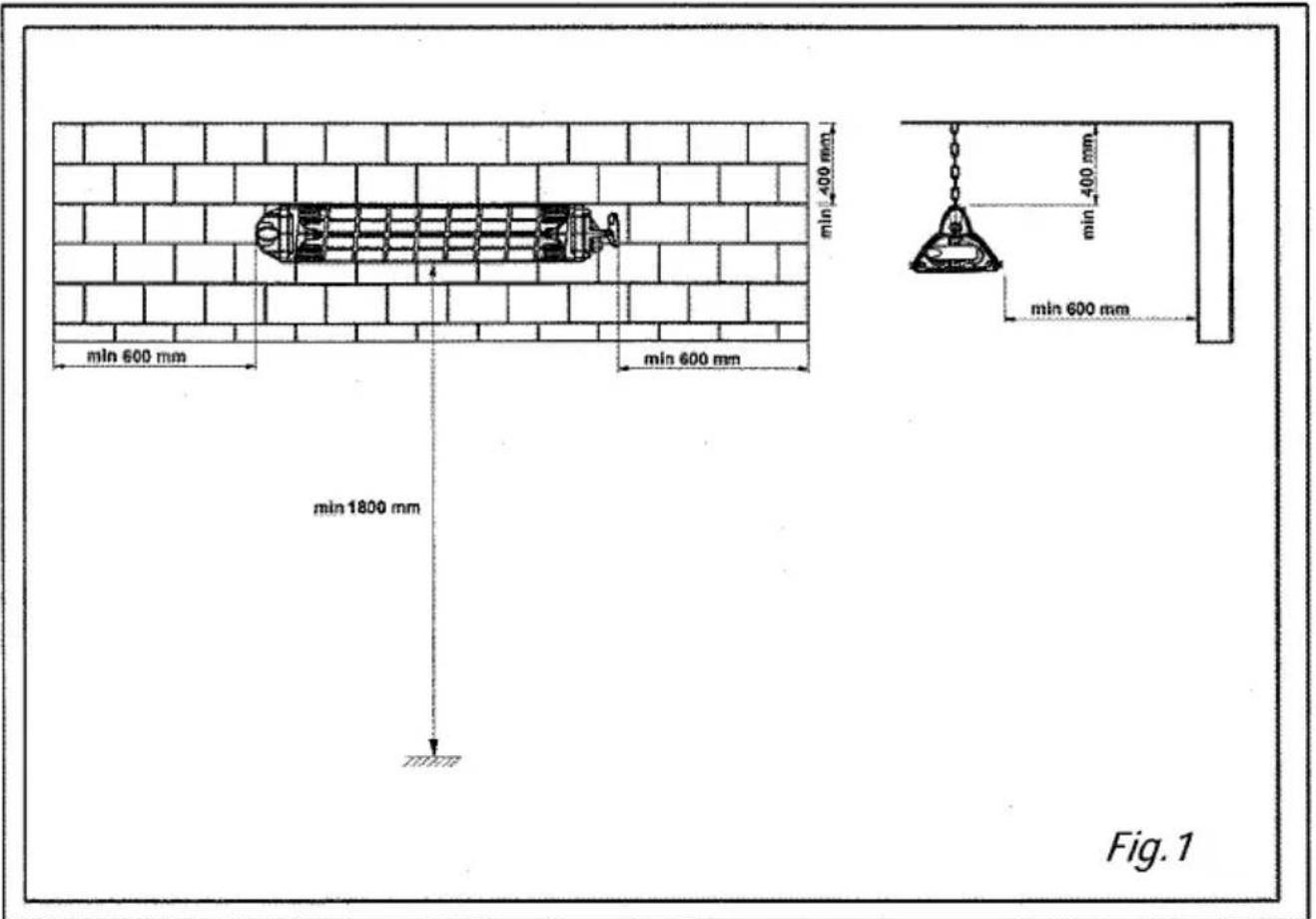

• Le réchauffeur doit être installé à une hauteur minimum de 180 cm (fig.1). S'il est installé dans la salle de bain, la hauteur minimum est de 225 cm dans les zones de respect 1 et 2, alors que dans la zone de respect 3 la distance minimum de la terre est de 180 cm, dans le respect des normes de chaque Pays (CEI 64-8).
  • L'appareil ne doit être placé au-dessous d'une prise de courant.
  • L'appareil de chauffage doit être installé de façon que les interrupteurs ou les commandes ne peuvent pas être touchés par qui se trouve dans la baignoire ou la douche.

• Ne pas utiliser le système de chauffage très proche a une baignoire, douche ou piscine.

• S'assurer qu'il n'existe pas la possibilité que du matériel inflammable vienne en contact du réchauffeur ou se trouve à proximité.
• L'appareil ne doit pas être installé dans des zones où il peut y avoir des gaz inflammables ou des vapeurs dangereuses.
• L'appareil est doté d'une grille de sécurité qui a pour but de protéger la lampe de l'éventuelle collision avec de gros corps étrangers. Ne pas l'enlever et ne pas utiliser l'appareil en l'absence d'une telle grille.

Le chauffage atteint une distance d'environ 3 mètres devant l'appareil.

L'élément principal de l'appareil est la lampe linéaire en quartz avec un filament en tungstène en milieu halogène. Le filament travaille à une température d'environ 2200° C. Le revêtement en quartz filtre la lumière blanche et laisse passer les rayons chauffants infrarouges à onde courte avec longueur d'onde de 1,2 micron. L'appareil travaille à pleine puissance déjà quelques secondes après l'allumage.

3. Installation électrique

La gamme des Fiore est constituée par des appareils à 1200W ou bien 1800W.

• Les modèles destinés à l'utilisation privée sont fournis d'un interrupteur d'allumage et d'un câble d'alimentation flexible avec fiche. Le câble est en caoutchouc siliconé (H05 RN-F).
• Avant d'appuyer sur l'interrupteur, saisissez solidement la poignée et éviter de toucher les parties métalliques.
• Les modèles destinés à l'utilisation professionnelle (marqués d'une P dans le code) n'ont pas l'interrupteur d'allumage et le câble d'alimentation. Ils doivent pour cela être reliés au réseau électrique par du personnel qualifié, utilisant un câblage avec les mêmes caractéristiques reportées ci-dessus.
• Le produit est en classe I et IP65, qui est le degré de protection généralement prévu pour les produits d'installation également en plein air.
  Si l'on veut maintenir le degré de protection à la poussière et à l'eau de l'appareil, le branchement de l'appareil avec l'alimentation doit être effectué avec un système au moins IP65, selon la normative italienne CEI 64-8.

4. Positionnement

La gamme des réchauffeurs Fiore a été étudiée pour offrir une flexibilité dans le positionnement. On peut choisir trois différentes options:

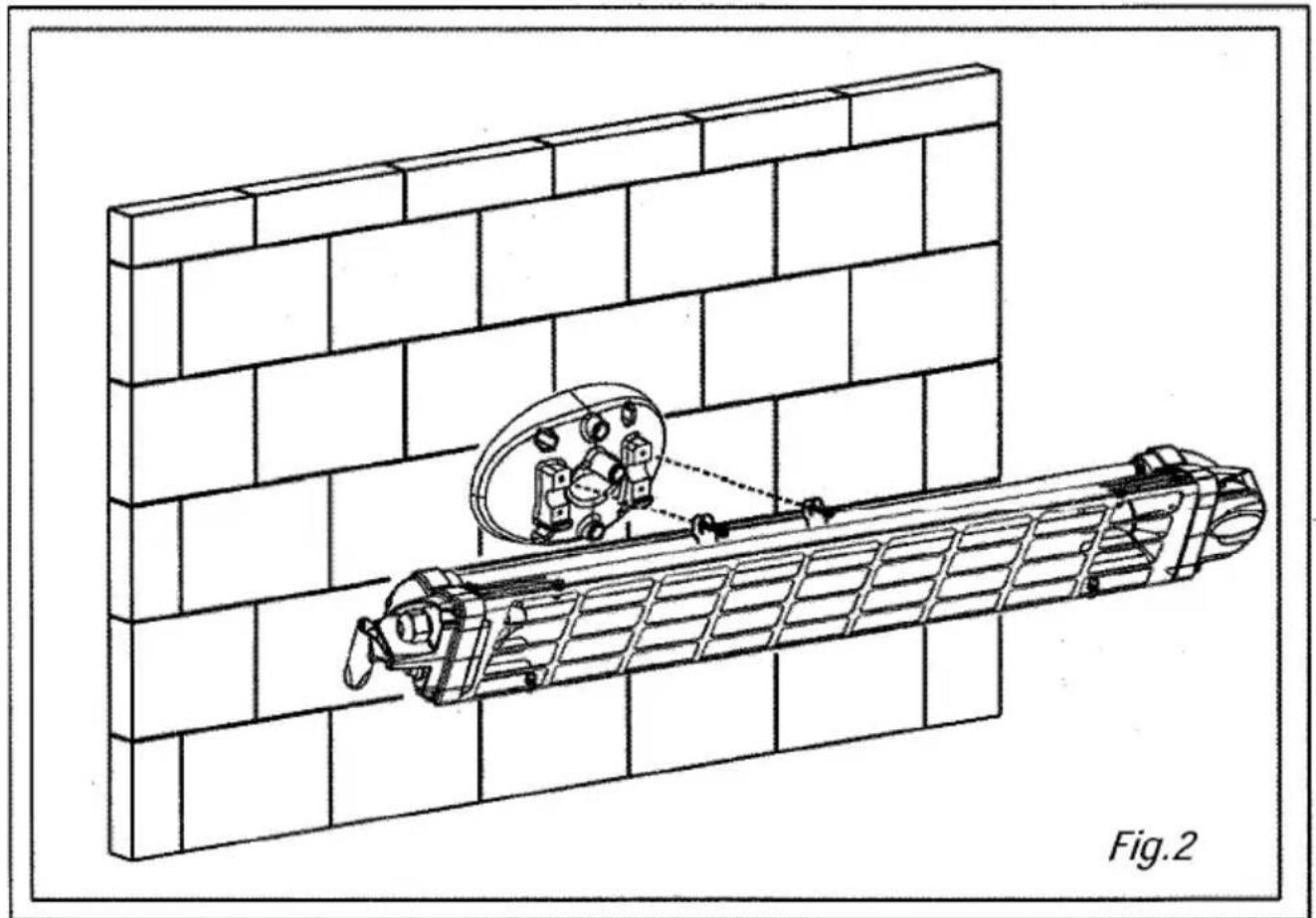

• Fixage au mur en utilisant le support prévu à cet usage (768M). Avant de percer le mur pour fixer les goujons, s'assurer qu'il soit solide et qu'en dessous ne passent pas de canalisations électriques ou autre. Appliquer la forme de perçage sur le mur avec du ruban adhésif et buriner dans les points marqués (voir pag.7). Avec une pointe de perceuse de 5 mm, percer quatre trous dans le mur et avec les goujons en dotation fixer le support. Ensuite avec les deux vis en dotation fixer les deux dispositifs d'accrochage à oméga en serrant le tube d'aluminium sur le derrière de l'appareil (fig. 2).
• Fixage au plafond avec des chaînes (768S). Avant de percer, s'assurer que la zone du plafond où l'on prévoit de placer l'appareil soit bien solide. Fixer les deux goujons à boutonnière en dotation à une distance de 55 cm l'un de l'autre. Bloquer ensuite les dispositifs d'accrochage à oméga autour du tube d'aluminium, en faisant attention de faire passer la vis la plus éloignée de l'appareil à l'intérieur du dernier maillon de la chaîne, comme le montre la

Fig. 3. Les dispositifs d'accrochage à oméga doivent être reliés aux extrémités du tube, à la distance maximum entre eux, de façon à avoir une plus grande stabilité.

- Fixage au poteau (768P). L'appareil peut être fixé à un poteau avec un diamètre compris entre 20 et 60 mm. Pour le fixer utilisez le support en dotation et les dispositifs d'accrochage à oméga (fig. 4). Le support est prévu pour monter un seul appareil ou deux en position opposée.

IMPORTANT: le poteau doit être absolument stable et solide. Utiliser de préférence notre trépied, qui est fourni comme accessoire à demande. (cod. 002473). Les pieds doivent être ouverts jusqu'à ce que la ligne blanche mise en évidence sur le tube inférieur atteigne la rotule des pieds. S'il y a le risque de chutes accidentelles, fixer les pieds du trépied au terrain de façon opportune.

IMPORTANT: s'assurer que le câble d'alimentation ne puisse pas aller en contact avec le réflecteur de l'appareil et qu'il n'entre pas dans la zone d'action du flux lumineux. Le câble peut se fixer au tube derrière le réflecteur de l'appareil avec des petites bandes de plastique.

5. Utilisation

• Allumer l'appareil en agissant sur l'interrupteur (dans les modèles qui le prévoient).
- S'assurer que le réchauffeur concentre ses rayons dans la zone que nous voulons réchauffer. S'il le faut, changer l'angle d'inclination en relachant les vis des dispositifs d'accrochage à oméga et en agissant sur la poignée latérale prévue à cet effet, comme le montre la fig. 5. Tous les usagers doivent être informés en ce qui concerne tous les aspects du fonctionnement et de la sécurité relatifs à l'appareil. Ces instructions doivent être conservées comme référence.
• S'il n'y a personne dans la pièce à réchauffer on recommande d'éteindre l'appareil et de débrancher la fiche.

6. Entretien

Le réchauffeur Fiore ne contient pas de parties en mouvement, donc l'entretien est limité. Il faut seulement vérifier qu'il n'y ait pas de poussière ou de saleté sur la parabole réfléchissante ou sur la lampe, qui pourraient provoquer des sur échauffements qui réduiraient la vie de la lampe. Pour nettoyer l'appareil le frotter légèrement avec un chiffon humidifié avec de l'eau.

7. Remplacement de la lampe et des supports en silicone

La lampe du Fiore est robuste et si l'on évite des vibrations et des coups la durée de la lampe est d'environ 5000 heures. Quand on change la lampe il faut aussi changer les supports en silicone, qui de toute façon doivent être remplacés avant s'ils présentent des signes de vieillissement. Pour d'éventuels remplacements ou réparations s'adresser exclusivement à des centres d'assistance technique autorisés Mo-El. Assurez-vous que les pièces de rechanges soient originales.
