Trans-MiniAUTO - Générateur Emko - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur automatique GenSet avec commutation (modèles Trans-MiniAUTO, Trans-MiniAUTO.CAN, Trans-MiniAUTO.MPU)
Dimensions (hors tout)	111 mm x 81 mm x 61 mm (4,37 x 3,18 x 2,40 pouces)
Dimensions de découpe	81 mm x 70 mm (3,18 x 2,75 pouces)
Alimentation	8 à 32 V CC, courant max. 360 mA
Protection du boîtier	IP65 en face avant
Température de service	-20 °C à +70 °C
Humidité de service	90 % max. (sans condensation)
Mesure tension générateur	3 à 300 V AC Ph-N, 5 à 99,9 Hz, précision 1 %
Mesure fréquence générateur	5 à 99,9 Hz (min. 20 VAC Ph-N), précision 0,25 %
Entrée capteur de vitesse	35 à 10 000 Hz, 4 à 35 Vcc (modèles MPU uniquement)
Sorties transistor	6 sorties configurables, 1 A chacune, alimentées par la borne 12
Interface de communication	RS-232 et CAN Bus J1939 (modèles .CAN)
Garantie	2 ans à compter de la date de livraison
Fonctions principales	Démarrage/arrêt automatique, modes manuel/auto/essai, protection (sous/surtension, sous/surfrequence, sous/surcourant, sous/suralimentation), surveillance J1939, commande à distance
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon imbibé d'alcool éthylique ou d'eau. Ne pas utiliser de solvants hydrocarbonés.
Pièces détachées et réparabilité	Fusibles externes : 2A T (FUSIBLE-1) et 7A T (FUSIBLE-2). Réparation par personnel spécialisé uniquement.
Sécurité	Couper l'alimentation avant accès aux parties internes. Installation par techniciens qualifiés. Mise à la terre obligatoire.
Informations générales	Boîtier plastique pour montage sur tableau, afficheur LCD rétroéclairé, programmation via boutons ou logiciel PC, horloge temps réel (option RTC).

FOIRE AUX QUESTIONS - Trans-MiniAUTO Emko

Comment programmer l'appareil Trans-MiniAUTO ?

L'appareil peut être programmé soit par les boutons et l'afficheur LCD sur le panneau avant, soit via le logiciel PC. Pour accéder aux paramètres, appuyez sur la touche Entrée pendant 2 secondes, sélectionnez le groupe souhaité (opérateur ou technicien) et modifiez les valeurs avec les touches Haut/Bas. Utilisez le mot de passe défini (par défaut 0000 pour opérateur).

Que faire si le moteur ne démarre pas après plusieurs tentatives ?

L'appareil répète automatiquement les tentatives de démarrage selon le nombre programmé (par défaut 3). Si le démarrage échoue, une alarme s'affiche. Vérifiez la batterie, le carburant, le capteur de vitesse, et les connexions. Consultez le journal d'événements sur l'écran pour identifier l'erreur.

Comment nettoyer le boîtier de l'appareil ?

Utilisez un chiffon imbibé d'alcool éthylique ou d'eau pour nettoyer le boîtier externe en plastique. Ne jamais utiliser de solvants à base d'hydrocarbures (essence, trichloréthylène, etc.) qui pourraient endommager l'appareil.

Quelles sont les tensions et fréquences de protection réglables ?

Vous pouvez régler les seuils de sous-tension (60-600 V), surtension (60-600 V), sous-fréquence (30-75 Hz), sur-fréquence (30-75 Hz), ainsi que les pré-alarmes et réinitialisations. Les valeurs par défaut sont indiquées dans le tableau des paramètres. Chaque seuil a un délai d'arrêt configurable (0 à 10 secondes).

Comment connecter l'interface CAN pour la communication avec l'ECU ?

L'interface CAN nécessite une résistance de terminaison de 120 ohms à chaque extrémité (intégrée dans l'appareil). Le blindage du câble doit être mis à la terre à une seule extrémité. Pour les modèles Trans-MiniAUTO.CAN, les données de régime moteur sont reçues via l'ECU J1939.

Que signifie le code de commande 'RTC' ?

L'ajout de 'RTC' à la fin du code de commande (ex: Trans-MiniAUTO.MPU.RTC) indique que l'appareil est équipé d'une horloge temps réel, permettant de dater les événements et de gérer des temporisations calendaires.

Comment réinitialiser les réglages d'usine ?

Dans le menu Système > Configur. par déf., sélectionnez 'Réinit régl usine' sur OUI. Attention, cela efface tous les paramètres personnalisés. Vous pouvez aussi enregistrer vos réglages comme défaut avant.

Quel type de fusible utiliser pour l'appareil ?

Les fusibles recommandés sont : FUSIBLE-1 : 2A T (temporisé) pour le circuit de mesure, et FUSIBLE-2 : 7A T pour l'alimentation batterie. Utilisez toujours des fusibles de même calibre.

Comment configurer une entrée numérique (ex: arrêt d'urgence) ?

Dans le menu Entrées > Conf.entr.-x, sélectionnez le numéro d'entrée (1-3). Réglez la polarité (NO/NF), l'indication (ex: Arrêt), l'activation (ex: Toujours actif) et le délai. Par défaut, l'entrée 1 est configurée comme arrêt d'urgence.

Que faire en cas de défaut de communication CAN ?

L'appareil peut déclencher une alarme selon les réglages (avertissement, déclenchement, arrêt). Vérifiez le câblage, les terminaisons, et les paramètres de débit en bauds (par défaut 250 kBaud). Consultez le menu Moteur > Rég. err. CanBus pour configurer les actions.

MODE D'EMPLOI Trans-MiniAUTO Emko

1.1 Spécifications Générales

L'appareil assure un démarrage et un arrêter automatique du moteur et aide à protéger le système générateur. Une commande manuelle et une commande automatique sont disponibles. Un mode d'essai est également disponible permettant au générateur de fonctionner pour contrôler le système générateur.

L'appareil calcule le régime du moteur grâce au capteur de vitesse (Appareils Trans-MiniAUTO.MPU uniquement) ou au signal de tension du générateur. Pour les appareils Trans-MiniAUTO.CAN, les informations concernant le régime du moteur sont reçues via l'ECU J1939 et le signal de tension du générateur.

L'appareil surveille les messages du calculateur J1939 et envoie une commande à distance de démarrage/arrêt via le protocole J1939 uniquement aux appareils Trans-MiniAUTO.CAN.

Dans le cas où le moteur ne démarre pas lors de la première tentative, cette tentative sera répétée un certain nombre de fois ou programmée jusqu'à ce qu'elle réussisse.

L'appareil commande le fonctionnement du générateur et émet un avertissement en cas de détection d'éventuelles pannes.

L'appareil dispose d'une entrée de démarrage à distance pour la commande à distance du moteur.

1.2 Garantie

EMKO Elektronik garantit que le matériel livré est exempt de vices de matériaux et de fabrication. Cette garantie est valide pour une période de deux ans. La période de validité de la garantie débute à la date de livraison. Cette garantie est applicable si les obligations et responsabilités déterminées dans le document de garantie et le manuel d'instruction sont complètement respectées par le client.

1.3 Entretien

Les travaux d'entretien doivent être exécutés uniquement par un personnel spécialisé. Couper l'alimentation de l'appareil avant d'accéder aux parties internes.

Ne nettoyez jamais le boîtier avec des solvants à base d'hydrocarbures (essence, trichloréthylène, etc.) L'utilisation de ces solvants peut réduire la fiabilité mécanique de l'appareil. Utilisez un chiffon imbibé d'alcool éthylique ou d'eau pour nettoyer le boîtier externe en plastique.

2. Installation

Avant de commencer l'installation de ce produit, veuillez lire attentivement le manuel d'instructions et les avertissements ci-dessous.

Il est recommandé de procéder à une inspection visuelle de ce produit avant son installation afin de rechercher les possibles dommages subit par l'appareil lors de son transport. Il est de votre responsabilité de veiller à ce que des techniciens mécaniques et électriques qualifiés installent ce produit.

Si il existe un danger d'accident grave résultant d'une défaillance ou d'un défaut dans cet appareil, coupez l'alimentation du système et débranchez le raccordement électrique de l'appareil.

Gardez l'appareil hors tension jusqu'à ce que le câblage soit terminé afin d'éviter tout risque d'électrocution.

2.1 Configuration de l'appareil

L'appareil peut être programmé en utilisant les boutons et l'afficheur LCD sur le tableau avant ou grâce au logiciel PC.

2.2 Montage sur tableau

L'appareil est conçu pour un montage sur tableau. La fixation est effectuée par deux vis de montage.

1- Insérez l'appareil dans la partie qui lui est réservée dans le panneau frontal.
2- Insérez les vis de fixation aux coins de l'appareil et serrez-les afin de fixer l'appareil sur le panneau.

Durant l'installation des équipements, la prudence est de mise car les perçages de fixation peuvent comporter des bavures métalliques qui peuvent provoquer des blessures aux mains.

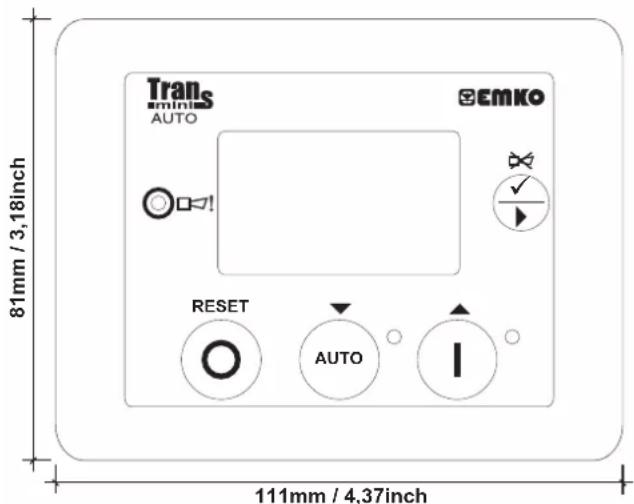

Trans mini AUTO 81mm / 3,18inch EMKO RESET AUTO 111mm / 4,37inch

Figure 2.1 Vue de face

Figure 2.2 Coupe du tableau

2.3 Raccordement électrique

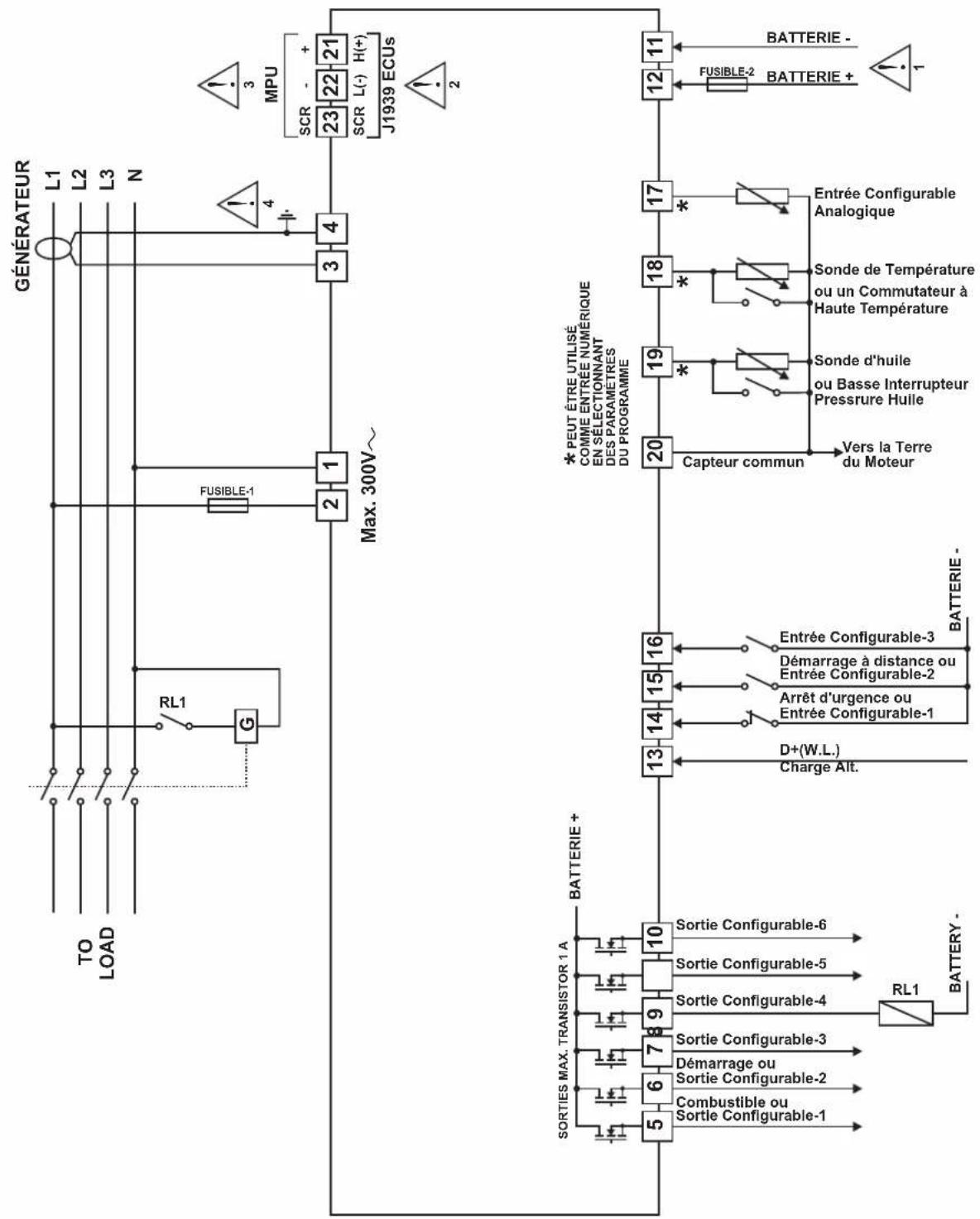

Schéma de raccordement triphasé du TRANS-MINIAUTO

FUSIBLE-1 2A.T
FUSIBLE-2 7A.T

1- Raccordez l'appareil comme indiqué dans le schéma correspondant. Assurez-vous de raccorder correctement l'alimentation de la batterie, le pôle négative de la batterie doit être mis à la terre.
2- L'interface CAN nécessite qu'un terminateur 120 ohms soit monté à chaque extrémité de la liaison de communication. Cette résistance de terminaison sera installée intérieurement dans l'appareil. Elle n'est donc pas nécessaire à l'extérieur. Le blindage est mis à la terre à une extrémité UNIQUEMENT.
3 - Un câble blindé doit être utilisé pour connecter le capteur de vitesse, en vous assurant à ce que le blindage soit mis à la terre à une extrémité UNIQUEMENT.
4 - Les transformateurs secondaires de courant doivent être mis à la terre.

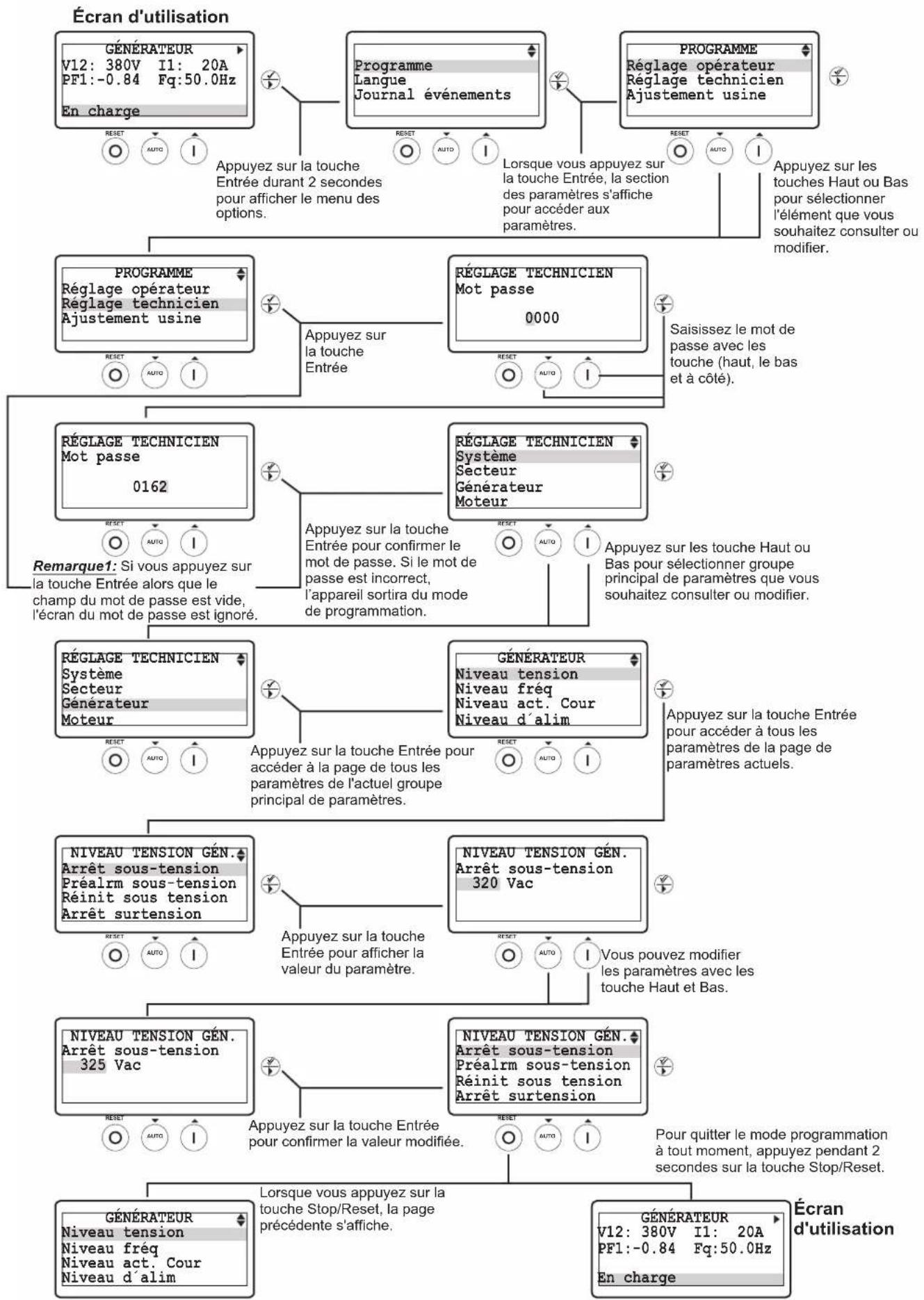

1. Modification et Enregistrement des Valeurs de Paramètres

4. Paramètres

4.1 Paramètres de l'opérateur

4.1.1 Générateur

NIVEAU TENSION GÉN. (Générateur )->Niveau tension		Min	Max	Par Déf	Unité
Arrêt sous-tension	Arrêt de Sous-tension du générateur	60(dés)	600	320	V~
Préalm sous-tension	Pré-Alarme de Sous-tension du générateur	60(dés)	600	340	V~
Réinit sous tension	Réinitialisation de la pré-Alarme de Sous-tension du générateur	60	600	350	V~
Arrêt surtension	Arrêt de Surtension du générateur	60	600	440	V~
Préalm surtension	Pré-alarme de Surtension du générateur	60(dés)	600	420	V~
Réini surtension	Réinitialisation de la pré-Alarme de Surtension du générateur	60	600	400	V~
Temp. à arrêt	Délai pour arrêt de tension du générateur	0.0	10.0 1.0		Sec

NIVEAU DE FRÉQUENCE DU GÉN. (Générateur->Niveau frég)		Min	Max	Par Déf	Unité
Frég nominale	Fréquence nominale de l'alternateur	30.0	75.0	50.0	Hz
Arrêt sous-frég	Arrêt de Sous-fréquence du générateur	30.0(dés)	75.0	43.0	Hz
Préalm sous-frég	Pré-alarme de Sous-fréquence du générateur	30.0(dés)	75.0	45.0	Hz
Réinit sous-frég	Réinitialisation de la pré-Alarme de Sous-fréquence du générateur	30.0	75.0	46.0	Hz
Arrêt sur-frég	Arrêt de Sur-fréquence du générateur	30.0(dés)	75.0	58.0	Hz
Préalm sur-frég	Pré-alarme de Sur-fréquence du générateur	30.0(dés)	75.0	55.0	Hz
Réinit sur-frég	Réinitialisation de la pré-Alarme de Sur-fréquence du générateur	30.0	75.0	54.0	Hz
Temp. à arrêt	Délai pour arrêt de fréquence du générateur	0.0	10.0	1.0	Sec

NIVEAU DE COURANT DU GÉN. (Générateur )->Niveau courant		Min	Max	Par Déf	Unité
Réglage sous-cour.	Réglage de Sous-courant du générateur	0	9999	1	A~
Préalm sous-cour.	Pré-alarme de Sous-courant du générateur	0(dés)	9999	dés	A~
Réinit sous-cour.	Réinitialisation de la pré-Alarme de Sous-courant du générateur	0	9999	5	A~
Réglage sur-cour.	Réglage de Sur-courant du générateur	0	9999	9999	A~
Préalm sur-cour.	Pré-alarme de Sur-courant du générateur	0(dés)	9999	9990	A~
Réinit sur-cour.	Réinitialisation de la pré-Alarme de Sur-courant du générateur	0	9999	9980	A~

NIVEAU PUISS GÉN. (Générateur )->Niveau d'alim		Min	Max	Par Déf	Unité
Arrêt sous-alim	Arrêt de Sous-alimentation du générateur	0(dés)	9999	dés	kVA
Préalrm sous-alim	Pré-alarme de Sous-alimentation du générateur	0(dés)	9999	dés	kVA
Réinit sous-alim	Réinitialisation de la pré-Alarme de Sous-alimentation du Générateur	0	9999	5	kVA
Arrêt sur-alim	Arrêt de Sur-alimentation du Générateur	0(dés)	9999	dés	kVA
Préalrm sur-alim	Pré-alarme de Sur-alimentation du Générateur	0(dés)	9999	dés	kVA
Réinit sur-alim	Réinitialisation de la pré-Alarme de Sur-alimentation du Générateur	0	9999	0	kVA
Temp. à arrêt	Délai Pour Arrêt d'alimentation du Générateur	0	99	2	Sec
Invers.ensembe de puis	Inverse ensemble de puissance	-9999	0	0	KW

PS: = désactiverdés

4.2 Paramètres du technicien

4.2.1 Système

RÉSEAU SYSTÈME (Système )->Réseau		Min	Max	Par Déf	Unité
Ratio CT	Ratio du transformateur de courant		99995	100
Ratio PT	Ratio du transformateur de tension	1	50	1
Type système AC	Sélectionnez un système AC; 0- 1 Phase 2 câbles1- 3 Phase 4 câbles2- 2 Phase 3 câbles L1-L23- 2 Phase 3 câbles L1-L3	0	3	1
Puiss. nominale gén.	Réglage de la puissance nominale (kVA) du générateur	0	9999	300	kVA

DISJONCTEURS (Système )->Disjoncteurs		Min	Max	Par Déf	Unité
Type disjoncteur	Sélection du disjoncteur matériel	0 (dés)	3	1
Disj.ferm.relai.gén.	Disjoncteur de fermeture du générateur de type relai	NOR / IMP		0
Disj.ferm.temps.gén.	Temporisateur de fermeture du générateur	1	250	5	Sec
Disj.ouver.gén relai	Disjoncteur d'ouverture du générateur de type relai	NOR / IMP		0
Disj.ouver.gén temps	Temporisateur d'ouverture du générateur	1	250	5	Sec
Disj.Fer temps.puls	Durée d'impulsion de fermeture du disjoncteur	0.0	10.0	0.5	Sec
Disj.ouv temps puls	Durée d'impulsion d'ouverture du disjoncteur	0.0	10.0	0.5	Sec
Durée transfert	Durée de transfert	0	250	2	Sec
Dur compress ressort	Durée de compression du ressort	1	250	3	Sec
Nbre essais	Nombre d'essais	1	250	5

ÉCRAN LCD (Système )->Écran LCD		Min	Max	Par Déf	Unité
Langue	Sélection de la langue	ENGLISH/FRANÇAIS		ENGLISH
Contraste	Réglage du contraste	4	9	5
Arrêt rétro-éclairage	Arrêt du rétro-éclairage	DÉSAC/ACTIV		DÉSAC
Délai défilement auto	Délai de défilement automatique	0 (dés)	250	0	Sec
Nbr défilement auto*1	Nombre de défilement automatique	1	9	3
Dél déf mesg. Err.	Délai de défilement pour les messages d'erreur	1	250	2	Sec

COMMUNICATION (Système->Communication)		Min	Max	Par Déf	Unité
Adresse esclave	Adresse esclave	1	247	1
Débit en bauds	Débit en Bauds : 0 - 1200 baud1 - 2400 baud2 - 4800 baud3 - 9600 baud4 - 19200 baud5 - 38400 baud	0	5	3
Parité	Parité : 0 - NONE1 - ODD2 - EVEN	0	2	0
Bits d'arrêt	Bit d'arrêt (0-> 1 bit d'arrêt,1-> 2 bit d'arrêt)	0	1	0

PS: = 1 Pour les appareils Trans-MiniAUTO.CAN, les valeurs maximales de ce paramètre sont Égales à 15.

NOR=0 / IMP=1 : Normal=0 / Impulsion=1

RÉGLAGE DATE HRS (Système->Réglage date hrs)		Min	Max	Par Déf	Unité
RTC	Horloge temps réel	ACTIV/DÉSAC		ACTIV
Année	Année	0	99
Mois	Mois	1	12
Jour	Date	1	31
Semaine	Jour de la semaine	1	7
Hrs	Heure	0	23
Minute	Minute	0	59
Seconde	Seconde	0	59

CONFIGUR. PAR DÉF. (Système->Configur. par déf.)		Min	Max	Par Déf	Unité
Enrg. régl par déf.	Enregistrer les réglages comme par défaut	OUI / NON		NON
Réinit régl déf.	Réinitialiser les réglages par défaut	OUI / NON		NON
Réinit régl usine	Réinitialiser les réglages d'usine	OUI / NON		NON

CONFIG MOT PASSE (Système )->Config mot passe		Min	Max	Par Déf	Unité
Mot passe opérateur	Mot de passe de l'opérateur	0	9999	0
Mot passe technicien	Mot de passe du technicien	0	9999	0

4.2.2 Generator

NIVEAU TENSION GÉN. (Générateur )->Niveau tension		Min	Max	Par Déf	Unité
Arrêt sous-tension	Arrêt de Sous-tension du générateur	60(dés)	600	320	V~
Préalrm sous-tension	Pré-Alarme de Sous-tension du générateur	60(dés)	600	340	V~
Réinit sous tension	Réinitialisation de la pré-Alarme de Sous-tension du générateur	60	600	350	V~
Arrêt surtension	Arrêt de Surtension du générateur	60	600	440	V~
Préalrm surtension	Pré-alarme de Surtension du générateur	60(dés)	600	420	V~
Réini surtension	Réinitialisation de la pré-Alarme de Surtension du générateur	60	600	400	V~
Temp. à arrêt	Délai pour arrêt de tension du générateur	0.0	10.0	1.0	Sec

NIVEAU FRÉQU. GÉN. (Générateur )->Niveau fréq		Min	Max	Par Déf	Unité
Fréq nominale	Pré-alarme de Sous-fréquence du générateur	30.0	50.76.0		Hz
Arrêt sous-fréq	Réinitialisation de la pré-Alarme de Sous-fréquence du générateur	30.0(dés)	75.0	43.0	Hz
Préalrm sous-fréq	Arrêt de Sur-fréquence du générateur	30.0(dés)	75.0	45.0	Hz
Réinit sous-fréq	Pré-alarme de Sur-fréquence du générateur	30.0	75.0	46.0	Hz
Arrêt sur-fréq	Réinitialisation de la pré-Alarme de Sur-fréquence du générateur	30.0(dés)	75.0	58.0	Hz
Préalrm sur-fréq	Délai pour arrêt de fréquence du générateur	30.0(dés)	75.0	55.0	Hz
Réinit sur-fréq	Fréquence nominale de l'alternateur	30.0	75.0	54.0	Hz
Temp. à arrêt	Arrêt de Sous-fréquence du générateur	0.0	10.0 1.0		Sec

PS: dés = désactiver

NIVEAU COUR ACT GÉN (Générateur->Niveau act. Cour)		Min	Max	Par Déf	Unité
Réglage sous-cour.	Réglage de Sous-courant du générateur	0	9999	1	A~
Préalm sous-cour.	Pré-alarme de Sous-courant du générateur	0(dés)	9999	dés	A~
Réinit sous-cour.	Réinitialisation de la pré-Alarme de Sous-courant du générateur	0	9999	5	A~
Act. Sous-cour.	Actions de Sous-courant du générateur0 – Désactiver1 - Avertissement (Alarme uniquement, aucun arrêt)2 - Déclenchement électrique (Alarme/Décharge du générateur suivie par un arrêt après refroidissement)3 - Arrêt (Alarme et arrêt)	0(dés)	3	dés
Temp. Sous-act.	Délai des actions de Sous-courant du générateur	0	99	2	Sec
Réglage sur-cour.	Réglage de Sur-courant du générateur	0	9999	9999	A~
Préalm sur-cour.	Pré-alarme de Sur-courant du générateur	0(dés)	9999	9990	A~
Réinit sur-cour.	Réinitialisation de la pré-Alarme de Sur-courant Du générateur	0	9999	9980	A~
Act. Sur-cour.	Actions de Sur-courant du générateur0 – Désactiver1 - Avertissement (Alarme uniquement, aucun arrêt)2 - Déclenchement électrique (Alarme/Décharge du générateur suivie par un arrêt après refroidissement)3 - Arrêt (Alarme et arrêt)	0(dés)	3	dés
Temp. Sur-act.	Délai des actions de sur-courant du générateur	0	99	2	Sec
Cour. Court-circuit	Réglage de courant de court-circuit du générateur	0	9999	9999	A~

NIVEAU PUISS GÉN. (Générateur )->Niveau d'alim		Min	Max	Par Déf	Unité
Arrêt sous-alim	Arrêt de Sous-alimentation du générateur	0(dés)	9999	dés	kVA
Préalrm sous-alim	Pré-alarme de Sous-alimentation du générateur	0(dés)	9999	dés	kVA
Réinit sous-alim	Réinitialisation de la pré-Alarme de Sous-alimentation du générateur	0	9999	5	kVA
Arrêt sur-alim	Arrêt de Sur-alimentation du générateur	0(dés)	9999	dés	kVA
Préalrm sur-alim	Pré-alarme de Sur-alimentation du générateur	0(dés)	9999	dés	kVA
Réinit sur-alim	Réinitialisation de la pré-Alarme de Sur-alimentation du générateur	0	9999	0	kVA
Temp. à arrêt	Délai pour arrêt d'alimentation du générateur	0	99 2		Sec
Invers.ensem de puis	Inverse ensemble de puissance	-9999	0	0	KW
Invers. l'act de puis	Inverse l'act de puissance0 - Désactiver1 - Avertissement (Alarme uniquement, aucun arrêt)2 - Déclenchement électrique (Alarme/Décharge du générateur suivie par un arrêt après refroidissement)3 - Arrêt (Alarme et arrêt)	0(dis)	3	0(dis)
Invers.retard de puis	Inverse retard de puissance	0	99 2		Sec

GÉNÉRALITÉS GÉN. (Générateur Généralités)->		Min	Max	Par Déf	Unité
Option.détec fréq.gén	Options de détection de Frq Acti./Désa. du générateur	ACTIV/DÉSAC		ACTIV
Option.dét vit.&vol.*2	Choix Acti./Désa. des options de détection et du volant	0(dés)		DÉSAC	1000
Averts verrouillés	Tous les avertissements sont verrouillés Acti./Désa.	ACTIV/DÉSAC		DÉSAC

PS: = L*2 es paramètre sont uniquement disponibles pour les appareils Trans-MiniAUTO.MPU dés = désactiver

4.2.3 Moteur

OPTIONS DÉMARR MOTR (Moteur) ->Options démarr		Min	Max	Par Déf	Unité
Sirène avant démarr	Alarme sonore avant le démarrage Acti./Désa.	ACTIV/DÉSAC		DÉSAC
Nbre essais démarr	Nombre d'essais de démarrage	1	10	3
Durée démarr	Durée du démarrage	1	99	5	Sec
Durée réinit démarr	Durée de réinitialisation du démarrage	5	99	10	Sec
Délai err. Sondes*3	Délai d'erreur des sondes	0.1	10.0	3.0	Sec

DEBRANCH.DÉMAR.MOTR (Moteur) ->Débranch au démarr		Min	Max	Par Déf	Unité
Fréq gén.	Débranchement du démarrage selon la fréquence du générateur	25.0	75.0	30.0	Hz
Vit. Motr	Débranchement du démarrage selon RPM du moteur	500	6000	500	RPM
Tension gén.	Débranchement du démarrage selon la fréquence Tension	60 (dés)	600	300	V~
Alt. tension charge	Débranchement du démarrage selon la tension de charge de l'alt.	6.0 (dés)	30.0	dés	V---
Pres. Huile	Débranchement du démarrage selon la pression de l'huile	1.0 (dés)	30.0	dés	BAR

RÉGLAGES VIT. MOTR (Moteur) ->Paramètres vit.		Min	Max	Par Déf	Unité
Vit. Nominale	Vitesse nominale	500	5000	1500	RPM
Arrêt sous-vit.	Arrêt de Sous-vitesse du moteur	500(dés)	5000	dés	RPM
Préalrm sous-vit.	Pré-alarme de Sous-vitesse du moteur	500(dés)	5000	dés	RPM
Réinit sous-vit.	Réinitialisation de la pré-alarme de Sous-vitesse du moteur	500	5000	500	RPM
Arrêt sur-vit.	Arrêt de Sur-vitesse du moteur	500(dés)	5000	dés	RPM
Préalrm sur-vit.	Pré-alarme de Sur-vitesse du moteur	500(dés)	5000	dés	RPM
Réinit sur-vit.	Réinitialisation de la pré-alarme de Sur-vitesse du moteur	500	5000	500	RPM
Temp. à arrêt	Délai pour arrêt de vitesse du moteur	0.0	10.0	1.0	Sec

BATTERIE USINE MOTR (Moteur->Batterie usine)		Min	Max	Par Déf	Unité
Sous-tension	Avertissement sous-tension des batteries	6.0(dés)	30.0	10.0	V---
Réinit sous tension	Réinitialisation d'avertissement sous-tension des batteries	6.0	30.0	10.5	V---
Délai sous tension	Délai de sous-tension des batteries	0.0	9.9	1.0	Sec
Surtension	Avertissement surtension des batteries	6.0(dés)	30.0	30.0	V---
Réinit surtension	Réinitialisation d'avertissement de surtension des batteries	6.0	30.0	29.5	V---
Délai surtension	Délai de surtension des batteries	0.0	9.9	1.0	Sec
Avertis. chg. Alt.	Avertissement de charge de l'alternateur	6.0(dés)	30.0	dés	V---

PS: = L*3 es paramètre sont uniquement disponibles pour les appareils Trans-MiniAUTO.MPU dés = désactiver

CANBUS ECU (Moteur) -> CanBus ECU *4		Min		Par Déf	UnitéMax
Débit en bauds	Débit en Bauds:0 - 201 - 502 - 1003 - 1254 - 2505 - 5006 - 8007 - 1.000	0	7	4	kBaud
ECU type J1939	Sélection du type J1939 ECU:0 - Désactivé1 - Standard2 - Volvo EMS13 - Volvo EMS24 - Volvo EMS2b5 - Volvo EDC36 - Volvo EDC47 - Deutz EMR28 - Deutz EMR39 - Perkins 130010 - Perkins ADEM311 - Perkins ADEM412 - Scania S613 - Man MFR	0(dés)	13	0
Adresse appareil	Adresse de l'appareil	0	255 17
SPN version	SPN version	1	3 1
Commande à dist ECU	Commande à distance ECU via J1939	ACTIV/DÉSAC		ACTIV
Ctrl vit. Actif	Commande de vitesse via J1939	ACTIV/DÉSAC		ACTIV
Cont. pres. hle act	Commande de la pression d'huile via J1939	ACTIV/DÉSAC		DÉSAC
Ctrl tempé. Actif	Commande de la température du réfrigérant via J1939	ACTIV/DÉSAC		DÉSAC
Point consigne vit.	Sélection du point de consigne de vitesse	1500	1800/	1500	RPM
Correction vit.	Valeur de correction de la vitesse	0	100	50	%

PS: = *4 Les paramètres de ce tableau sont uniquement disponibles pour les appareils

Trans-MiniAUTO.CAN

dés = désactiver

RÉG. ERR. CANBUS (Moteur) -> Rég. err. CanBus5		Min	Max	Par Déf	Unité
Acts. en cas déf. CAN	Actions en cas de défaut du Can:0 - Désactiver1- Avertissement de non-verrouillage2 - Avertissement (Alarme uniquement, aucun arrêt)3 - Déclenchement électrique(Alarme/Décharge du générateur suivie par un arrêt après refroidissement)4 - Arrêt (Alarme et arrêt)	0(dés)	4	0
Actv. en cas déf. CAN	Activation en cas de défaut du Can:0- Actif depuis le démarrage1- Actif depuis activation de sécurité2- Toujours actif	0	2	0
Délai en cas déf. CAN		2	250	10	SecDélai en ca
Action avert. Ambre	Actions du voyant d'avertissement ambréJ1939:0 - Désactiver1- Avertissement de non-verrouillage2 - Avertissement (Alarme uniquement, aucun arrêt)3 - Déclenchement électrique(Alarme/Décharge du générateur suivie par un arrêt après refroidissement)4 - Arrêt (Alarme et arrêt)	0(dés)	4	0
Actv. avert. Ambre	Activation du voyant d'avertissement ambréJ1939:0- Actif depuis le démarrage1- Actif depuis activation de sécurité2- Toujours actif	0	2	2
Délai avert. Ambre		0	250	2	SecDélai du vc
Acts. LED arrêt rge	Actions du voyant d'arrêt rouge J1939:0 - Désactiver1- Avertissement de non-verrouillage2 - Avertissement (Alarme uniquement, aucun arrêt)3 - Déclenchement électrique(Alarme/Décharge du générateur suivie par un arrêt après refroidissement)4 - Arrêt (Alarme et arrêt)	0(dés)	4	0
Actv. LED arrêt rge	Activation du voyant d'arrêt rouge J1939:0- Actif depuis le démarrage1- Actif depuis activation de sécurité2- Toujours actif	0	2	2
Délai LED arrêt rge		0	250	2	SecDélai du vc

PS: = *5 Les paramètres de ce tableau sont uniquement disponibles pour les appareils

Trans-MiniAUTO.CAN

dés = désactiver

ENTRETIEN MOTR (Moteur) ->Entretien		Min	Max	Par Déf	Unité
Interv heur fonct.	Intervalle d'heures de fonctionnement	0(dés)	9999	5000	Heure
Interv date entretien	Intervalle des dates d'entretien	0(dés)	12	6	Mois
Arret motr entretien	Forcer l'arrêt du moteur lors de l'entretien	ACTIV/DÉSAC		DÉSAC
Hrs fonct. motr (lsb)	Heure de fonctionnement du moteur (Lsb)	0	255	0
Hrs fonct. Motr	Heure de fonctionnement du moteur	0	255	0
Hrs fonct. motr (msb)	Heure de fonctionnement du moteur (Msb)	0	14	0
Entretien est bon	L'entretien est bon	OUI/NON		NON

TEST CHARGE (Moteur) ->Test charge		Min	Max	Par Déf	Unité
Sélect activ/désactiv	Sélection de Désactiver, Aucune charge ou En charge	0-DÉSACTIVÉ1-AUCUNE CHARGE2-EN CHARGE		1-AUCUNE CHARGE

GÉNÉRALITÉS MOTR (Moteur) -> Généralités		Min	Max	Par Déf	Unité
Sélection carburant	Sélection du carburant du moteur	0-GAZ1-DIESEL2-ESSENCE		1-DIESEL
Hrs arr électrov.	Heure d'arrêt de électrovanne	5	99	20	Sec
Délai excitation	Délai d'excitation	1	99	5	Sec
Délai vanne gaz	Délai de la vanne des gaz	1	99	5	Sec
Vit. min allumage	Vitesse minimale d'allumage	10	1500	200	RPM
Dur. util. Starter	Durée d'utilisation du starter	0.0	30.0	0.8	Sec

PS: dés = désactiver

4.2.4 Entrées

ENTR. SONDES (Entrées) ->Entr. sondes		Min	Max	Par Déf	Unité
Unité pres. Huile	Unité de pression d'huile			BAR	BAR/PSI/KPA
TypeEntr. press. Huil	Type d'entrée de pression d'huile	0 - Non Utilisé (désactiver)1 - NC Numérique2 - NO Numérique3 - VDO 5 BAR4 - VDO 7 BAR5 - VDO 10 BAR6 - DATCON 5 BAR7 - DATCON 7 BAR8 - MURPHY 7 BAR9 - Configuré Par l'utilisateur		3
Préalrm pres. Huile	Pré-alarme de pression d'huile	0.0 (dis)	30.0	1.2	BAR
Réinit pres. Huile	Réinitialisation de pré-alarme de pression d'huile	0.0	30.0	1.4	BAR
Arrêt pres. Huile	Arrêt de pression d'huile	0.0	30.0	1.0	BAR
Unité température	Unité de température du réfrigérant			°C	C/°F
TypeEntr. Temp.	Type d'entrée de température du réfrigérant	0 - Non Utilisé (désactiver)1 - NC Numérique2 - NO Numérique3 - VDO 120 °C4 - VDO 10 °C5 - DATCON6 - MURPHY7 - PT1008 - Configuré Par l'utilisateur		3
Erreur de thermostat	Erreur de thermostat	0 - Désactiver1- Actif depuis activation de sécurité(3min. de retard)2- Toujours actif		0 (dés)
Préalrm haute temp.	Pré-alarme de température élevée	0 (dés)	300	90	°C
Réinit haute temp.	Température élevée Réinitialisation de pré-alarme	0	300	88	°C
Arrêt haute temp.	Arrêt de température élevée	0	300	95	°C
Avert. basse temp.	Avertissement de basse température	0 (dés)	70	0 (dés)	°C
Conf. unité AI	Unité de l'entrée configurable analogique	BAR/PSI/KPA/°C/°F/%/Lt		%
Conf. type AI	Type de l'entrée configurable analogique	0 - Non Utilisé (désactiver)1 - NC Numérique2 - NO Numérique3 - VDO OHM (10-180)4 - VDO TUBE (90-0)5 - US OHM (240-33)6 - EMS OHM (0-190)7 - FORD (73-10)8 - Configuré Par l'utilisateur		0 (dés)
Conf. préalrm AI bas	Pré-alarme de basse entrée configurable analogique	0 (dés)	3000	0 (dés)	%
Conf. réinit AI bas	Réinitialisation de basse entrée configurable analogique	0	3000	60	%
Conf. arrêt AI bas	Arrêt de basse entrée configurable analogique	0 (dés)	3000	0 (dés)	%
Conf. pralrm Al haut	Pré-alarme de haute entrée configurable analogique	0 (dés)	3000	0 (dés)	%
Conf. réint Al haut	Réinitialisation de haute entrée configurable analogique	0	3000	90	%
Conf. arrêt Al haut	Arrêt de haute entrée configurable analogique	0 (dés)	3000	0 (dés)	%
Conf. ctrl Al marche	Contrôle activé de l'entrée configurable analogique	0 (dés)	3000	0 (dés)	%
Conf. ctrl Al arrêt	Contrôle désactivé de l'entrée configurable analogique	0	3000	75	%
LINÉARISATION SONDES ( )Entrées->Linéarisation sondes		Min	Max	Par Déf	Unité
Sonde 1 pres. huile	Point-1 de pression d'huile reçue	0	1300	15	R
Pres. huile 1	Point-1 de pression d'huile	0.0	30.0	0.0	BAR
Sonde 2 pres. Huile	Point-2 de pression d'huile reçue	0	1300	31	R
Pres. huile 2	Point-2 de pression d'huile	0.0	30.0	1.0	BAR
Sonde 3 pres. Huile	Point-3 de pression d'huile reçue	0	1300	49	R
Pres. huile 3	Point-3 de pression d'huile	0.0	30.0	2.0	BAR
Sonde 4 pres. Huile	Point-4 de pression d'huile reçue	0	1300	66	R
Pres. huile 4	Point-4 de pression d'huile	0.0	30.0	3.0	BAR
Sonde 5 pres. Huile	Point-5 de pression d'huile reçue	0	1300	85	R
Pres. huile 5	Point-5 de pression d'huile	0.0	30.0	4.0	BAR
Sonde 6 pres. Huile	Point-6 de pression d'huile reçue	0	1300	101	R
Pres. huile 6	Point-6 de pression d'huile	0.0	30.0	5.0	BAR
Sonde 7 pres. Huile	Point-7 de pression d'huile reçue	0	1300	117	R
Pres. huile 7	Point-7 de pression d'huile	0.0	30.0	6.0	BAR
Sonde 8 pres. Huile	Point-8 de pression d'huile reçue	0	1300	132	R
Pres. huile 8	Point-8 de pression d'huile	0.0	30.0	7.0	BAR
Sonde 9 pres. Huile	Point-9 de pression d'huile reçue	0	1300	149	R
Pres. huile 9	Point-9 de pression d'huile	0.0	30.0	8.0	BAR
Sonde 10 pres. huile	Point-10 de pression d'huile reçue	0	1300	178	R
Pres. huile 10	Point-10 de pression d'huile	0.0	30.0	10.0	BAR
Sonde température 1	Point-1 de température reçue	0	1300	579	R
Température 1	Point-1 de température	0	300	28	°C
Sonde température 2	Point-2 de température reçue	0	1300	404	R
Température 2	Point-2 de température	0	300	35	°C
Sonde température 3	Point-3 de température reçue	0	1300	342	R
Température 3	Point-3 de température	0	300	40	°C
Sonde température 4	Point-4 de température reçue	0	1300	250	R
Température 4	Point-4 de température	0	300	50	°C
Sonde température 5	Point-5 de température reçue	0	1300	179	R
Température 5	Point-5 de température	0	300	60	°C
Sonde température 6	Point-6 de température reçue	0	1300	136	R
Température 6	Point-6 de température	0	300	70	°C
Sonde température 7	Point-7 de température reçue	0	1300	103	R
Température 7	Point-7 de température	0	300	80	°C
Sonde température 8	Point-8 de température reçue	0	1300	77	R
Température 8	Point-8 de température	0	300	90	°C
Sonde température 9	Point-9 de température reçue	0	1300	67	R
Température 9	Point-9 de température	0	300	95	°C
Sonde température 10	Point-10 de température reçue	0	1300	63	R
Température 01	Point-10 de température	0	300	98	°C
Conf. sonde Al 1	Point-1 reçu de l'entrée configurable analogique	0	1300	10	R
Conf. valeur Al 1	Point-1 de l'entrée configurable analogique	0	3000	0	%
Conf. sonde Al 2	Point-2 reçu de l'entrée configurable analogique	0	1300	30	R
Conf. valeur Al 2	Point-2 de l'entrée configurable analogique	0	3000	11	%
Conf. sonde Al 3	Point-3 reçu de l'entrée configurable analogique	0	1300	50	R
Conf. valeur Al 3	Point-3 de l'entrée configurable analogique	0	3000	22	%
Conf. sonde Al 4	Point-4 reçu de l'entrée configurable analogique	0	1300	70	R
Conf. valeur Al 4	Point-4 de l'entrée configurable analogique	0	3000	33	%
Conf. sonde Al 5	Point-5 reçu de l'entrée configurable analogique	0	1300	90	R
Conf. valeur Al 5	Point-5 de l'entrée configurable analogique	0	3000	44	%
Conf. sonde AI 6	Point-6 reçu de l'entrée configurable analogique	0	1300	110	R
Conf. valeur AI 6	Point-6 de l'entrée configurable analogique	0	3000	55	%
Conf. sonde AI 7	Point-7 reçu de l'entrée configurable analogique	0	1300	130	R
Conf. valeur AI 7	Point-7 de l'entrée configurable analogique	0	3000	66	%
Conf. sonde AI 8	Point-8 reçu de l'entrée configurable analogique	0	1300	150	R
Conf. valeur AI 8	Point-8 de l'entrée configurable analogique	0	3000	77	%
Conf. sonde AI 9	Point-9 reçu de l'entrée configurable analogique	0	1300	170	R
Conf. valeur AI 9	Point-9 de l'entrée configurable analogique	0	3000	88	%
Conf. sonde AI 10	Point-10 reçu de l'entrée configurable analogique	0	1300	190	R
Conf. valeur AI 10	Point-10 de l'entrée configurable analogique	0	3000	100	%
CONF.ENTR.-X (Entrées) ->Conf.entr.-x		Min	Max	Par Déf	Unité
Désa conf utili list	0 - Désactivé1 - Configuré par l'utilisateur2 - Sélectionner dans la liste		20	(en1=2en2=2en3=0
Polarité	0- Normalement ouvert (Fermer pour activer)1- Normalement fermé (Ouvrir pour activer)	0	1	en1=1en2=0en3=0
Indication	En cas de configuration par l'utilisateur0- Statut1- Avertissement de non-verrouillage2- Avertissement de verrouillage3- Déclenchement électrique4- Arrêt	0	4	en1=0en2=0en3=0
Activation	En cas de configuration par l'utilisateur0- Actif depuis le démarrage1- Actif depuis activation de sécurité2- Toujours actif	0	2	en1=2en2=2en3=2
Sélection une liste	En cas de sélection dans une liste0-Démarrage à distance avec charge1-Démarrage à distance sans charge2-Multimètre3-Réservé4-Réservé5-Réservé6-Simuler le bouton d'auto7-Simuler le bouton d'essai8-Réservé9-Simuler le bouton de démarrage10-Simuler le bouton d'arrêt11-Générateur ferme les auxiliaires12-Aucune charge du générateur13-Réservé14-Réservé15-Aucune restauration automatique16-Aucun démarrage automatique17-Verrouillage du tableau18-Réservé19-Réservé20-Réservé21-Réservé22-Interdiction à distance23-Trouvé sous tension24-Réservé25-Faible pression d'huile26-Haute température27-Arrêt d'urgence28-Faible niveau d'huile	0	28	en1=27En2=0en3=4
Délai activ.	Délai d'activation d'entrée	0	250	en1=0En2=0en3=5	Sec

PS : x = ), 2( ), 3( )1(entrée-1 entrée3entrée

dés = désactiver

4.2.5 Sorties

CONF. SORTIE-1 (Sorties) ->Conf. Sortie-1		Min	Max	Par Déf	Unité
Polarité	0- Normalement ouvert (Fermer pour activer)1- Normalement fermé (Ouvrir pour activer)	0	1	0
Fonction	9-NON UTILISE1-CONTROLE DES VOLETS D'AIR2-REINITIALISATION DE L'ALARME3-ALARME SONORE4-AUCUN DEMARRAGE AUTOMATIQUE5-RESERVE6-HAUTE TENSION DE LA BATTERIE7-BASSE TENSION DE LA BATTERIE8-RESERVE9-AUMENTATION ECU CAN (disponible uniquement sur les appareils Trans-MiniAUTO.CAN)10-ARRET ECU CAN (disponible uniquement sur les appareils Trans-MiniAUTO.CAN)11-ERREUR DE CHARGE DE L'ALTERNATEUR12-ALARME COMMUNE13-ALARME COMMUNE DE D'ECLenchEMENT ÉLECTRIQUE14-ALARME COMMUNE D'ARRÊT15-ALARME COMMUNE D'AVERTISSEMENT16-VENTILATEUR DE REFROIDISSEMENT APRÉS DEMARRAGE17-VENTILATEUR DE REFROIDISSEMENT APRÉS ARRÊT18-PRE-ALARME DE TEMPERATURE ELEVÉE DU REFRIGÉRANT19-ARRÊT DE TEMPERATURE ELEVÉE DU REFRIGÉRANT20-TEMPORISATEUR DE REFROIDISSEMENT EN MARCHE21-RELAI DE DÉMARRAGE EXCITE22-ALARMES RETARDEES ACTIVES23-ALARME D'ENTRÉE NUMÉRIQUE 124-ALARME D'ENTRÉE NUMÉRIQUE 225-ALARME D'ENTRÉE NUMÉRIQUE 326-RESERVE27-RESERVE28-RESERVE29-RESERVE30-RESERVE31-RESERVE32-RESERVE33-RESERVE34-RESERVE35-RESERVE36-RESERVE37-RESERVE38-RESERVE39-ARRÊT D'URGENCE40-ALARME D'ECHIEC DE DÉMARRAGE41-ALARME D'ECHIEC D'ARRÊT42-CONF. CONTRÔLE AI43-RELAI DE COMBUSTIBLE EXCITÉ44-SORTIE D'EXCITATION DU MOTEUR À GAZ45-GÉNERATEUR AU REPOS46-GÉNERATEUR DISPONIBLE47-GÉNERATEUR FEHME LES AUXILIARES48-ECHEC DE FERMETURE DU GENERATEUR49-ECHEC D'OUVERTURE DU GÉNERATEUR50-PRÉ-ALARME DE FRÉQUENCE ÉLEVÉE DU GÉNERATEUR51-ARRÊT DE FRÉQUENCE ÉLEVÉE DU GÉNERATEUR52-PRE-ALARME DE TENSION ÉLEVÉE DU GÉNERATEUR53-ARRÊT DE TENSION ÉLEVÉE DU GÉNERATEUR54-AUCUNE CHARGE DU GÉNERATEUR55-PRÉ-ALARME DE FRÉQUENCE BASSE DU GÉNERATEUR56-ARRÊT DE FRÉQUENCE BASSE DU GÉNERATEUR57-PRE-ALARME DE TENSION BASSE DU GÉNERATEUR58-ARRÊT DE TENSION BASSE DU GÉNERATEUR59-ARRÊT DU GÉNERATEUR60-DISJONCTEUR D'OUVERTURE DU GÉNERATEUR61-SORTIE DE SIRENE VERROUILLÉE62-SORTIE DE SIRENE EXCITÉE63-ESSAI DES LAMPS64-RESERVE65-PERTE DE SIGNAL DU CAPTEUR DE VITESSE(disponible uniquement sur les appareils Trans-MiniAUTO.MPU)66-TEMPÉRATURE BASSE67-ALARME D'ENTRETIEN NÉCESSAIRE68-DISJONCTEUR DU GÉNERATEUR FERMER69-RESERVE70-RESERVE71-RESERVE72-RESERVE73-RESERVE74-RESERVE75-RESERVE76-RESERVE77-RESERVE78-AUCUNE COMMANDE DE CHARGE79-PRE-ALARME DE FAIBLE PRESSION D'HUILE80-ARRÊT DE FAIBLE PRESSION D'HUILE81-CONF. PREA. HAUTE AI82-CONF. ARRÊT HAUTE AI83-PRE-ALARME DE SUR-COURANT84-SUR-COURANT85-PRE-ALARME DE SUR-AUMENTATION86-ARRÊT DE SUR-AUMENTATION87-PRE-ALARME DE SUR-VITESSE88-ARRÊT DE SUR-VITESSE89-VERROUILLAGE DU TABLEAU90-PRE-CHAUFFAGE (duurant la temporsation de préchauffage)91-PRE-CHAUFFAGE (jusqu'à la fin du démarrage)92-PRE-CHAUFFAGE (jusqu'à la fin du chauffage)93-PRE-CHAUFFAGE (jusqu'à la fin de la période de sécurité)94-DÉMARRAGE À DISTANCE PRESENT95-TEMPORISATEUR D'ARRÊT À DISTANCE EN MARCHE96-COURT-CIRCUIT97-LIMITATION DE FUMÉE98-ALARME DE DEMARRAGE99-ALARMES DE DEMARRAGE ARMÉES100-RELAI D'ARRÊT EXCITE101-SYSTEME EN MODE AUTOMATIQUE102-SYSTEME EN MODE MANUEL103-SYSTEME EN MODE D'ARRÊT104-SYSTEME EN MODE D'ESSAI105-PRE-ALARME DE SOUS-COURANT106-SOUS-COURANT107-PRE-ALARME DE SOUS-AUMENTATION108-ARRÊT DE SOUS-AUMENTATION109-PRE-ALARME DE SOUS-VITESSE110-ARRÊT DE SOUS-VITESSE111-EN ATTENTE DU GÉNERATEUR112-ERREUR DE COMMUNICATION DOUBLE113-ALIMENTATION DE CHARGE DU GÉNERATEUR114-RESERVE115-PRE-ALARME DE BASSE ENTRÉE CONFIGURABLE ANALOGIQUE116-ARRÊT DE BASSE ENTRÉE CONFIGURABLE ANALOGIQUE117-RESERVE118-RESERVE119-RESERVE120-RESERVE121-STARTER ACTIF122-COMMANDE À DISTANCE ACTIVE		1220	43
CONF. SORTIE-2 (Sorties )->Conf. Sortie-2		Min	Max	Par Déf	Unité
Polarité	0- Normalement ouvert (Fermer pour activer)1- Normalement fermé (Ouvrir pour activer)	0	1	0
Fonction	Similaire aux options configurables de la Sortie-1	0	122	21

CONF. SORTIE-3 (Sorties )->Conf. Sortie-3		Min	Max	Par Déf	Unité
Polarité	0- Normalement ouvert (Fermer pour activer)1- Normalement fermé (Ouvrir pour activer)	0	1	0
Fonction	Similaire aux options configurables de la Sortie-1	0	122	62

CONF. SORTIE-4 (Sorties )->Conf. Sortie-4		Min	Max	Par Déf	Unité
Polarité	0- Normalement ouvert (Fermer pour activer)1- Normalement fermé (Ouvrir pour activer)	0	1	0
Fonction	Similaire aux options configurables de la Sortie-1	0	122	68

CONF. SORTIE-5 (Sorties )->Conf. Sortie-5		Min	Max	Par Déf	Unité
Polarité	0- Normalement ouvert (Fermer pour activer)1- Normalement fermé (Ouvrir pour activer)	0	1	0
Fonction	Similaire aux options configurables de la Sortie-1	0	122	12

CONF. SORTIE-6 (Sorties )->Conf. Sortie-6		Min	Max	Par Déf	Unité
Polarité	0- Normalement ouvert (Fermer pour activer)1- Normalement fermé (Ouvrir pour activer)	0	1	0
Fonction	Similaire aux options configurables de la Sortie-1	0	122	12

4.2.6 Temporisateurs

TEMPOR. DÉMARR (Temporisateurs) -> Tempor. Démarr		Min	Max	Par Déf	Unité
Délai démarr à dist	Délai de démarrage à distance	0	3600	4	Sec
Préchauffage	Préchauffage	0	250	3	Sec
Déviation préchauff	Déviation de préchauffage	0	250	0	Min
Délai sécurité	Délai de sécurité	0	99	5	Sec
Temps chauffage	Durée de chauffage	0	250	3	Sec
Durée sirène	Durée de la sirène	0 (dés)	999	60	Sec
Durée excit chg.	Durée d'excitation de charge	0	99 (cont)	15	Sec
Durée ventil. Refr.	Durée du ventilateur de refroidissement	0	250	180	Sec
Durée mode inactif	Durée du mode inactif (Limitation de fumée)	0 (dés)	3600	dis	Sec
Arrêt dur mode inact	Arrêt de la durée du mode inactif (Arrêt de limitation de fumée)	0	250	5	Sec

TEMPOR. ARRÊT (Temporisateurs->Tempor. Arrêt)		Min	Max	Par Déf	Unité
Délai arrêt à dist	Délai d'arrêt à distance	0	250	4	Sec
Durée refr.	Durée de refroidissement	0 (dés)	3600	60	Sec
Durée échec arrêt	Durée d'échec d'arrêt	15	99	30	Sec

PS: dés = désactiver

4.2.7 Ajustement utilisateur

GÉN. TENSION DÉCAL (Ajust. Utilisateur->Gén. tension décal)		Min	Max	Par Déf	Unité
Gén. décal V1	Décalage V1 du générateur	-20	20	0	V~

COURANT DÉCAL (Ajust. Utilisateur->Courant décal)		Min	Max	Par Déf	Unité
Courant décal I1	Courant de décalage I1	-20	20	0	A~

TENS.GÉN. BATT&CHARG (Ajust. Utilisateur->Tens.gén. Batt&charg)		Min	Max	Par Déf	Unité
Tension décal batt.	Tension de décalage de la batterie	- 05.	5.0	0	V---
Décal tens.chg.gén.	Tension de décalage de la charge du générateur	- 05.	5.0	0	V---

DÉCAL ENTR. SONDES (Ajust. Utilisateur )->Décal entr. sondes		Min	Max	Par Déf	Unité
Décal pres. Huile	Décalage de la pression d'huile	-2 0.	2.0	0.0	BAR
Décal température	Décalage de la température du réfrigérant	-20	20	0	°C
Conf. décal AI	Décalage de l'entrée configurable analogique	-200	200	0	%

Les Informations De Commande

Trans-MiniAUTO

Trans-MiniAUTO.CAN

: Contrôleur automatique GenSet avec commutation
: Contrôleur automatique GenSet avec commutation, ECU de communication CanBus J1939
: Contrôleur automatique GenSet avec commutation, contrôle de vitesse depuis la sonde de vitesse

Les appareils disposent d'horloges. Si une horloge en temps réel est nécessaire, l'expression "RTC" doit être ajouté à la fin du code de commande.

Exemple : Trans-MiniAUTO.MPU.RTC

PS: dis = disable

1. Spécifications

Utilisation du matériel	: Electrical control equipment for generating sets.
Boîtier et montage	: 111 mm x 81 mm x 61 mm(4.37inch x 3.18inch x 2.40inch). (Connecteurs inclus). Boîtier en plastique pour montage sur tableau.
Emplacement sur tableau	: 81mm x 70mm(3.18inch x 2.75inch).
Protection	: IP65 au tableau frontal.
Poids	: Approximativement
Conditions environnementales	: Standard, à l'intérieur, à une altitude inférieure à 2000 mètres avec une humidité sans condensation.
Température de service et d'entreposage	: -20°C à +70°C / -30°C à +80°C
Humidité de service et d'entreposage	: 90 % max. (sans condensation)
Catégorie d'installation sur alimentation	: Appareils II, équipements portatifs
Degré de pollution	: II, niveau normal de bureau ou de lieu de travail, pollution non conductrice
Mode de fonctionnement	: Continu.
Tension d'alimentation par batterie DC	: 8 à 32 V--- Max. le courant de fonctionnement est de 360 mA.
Décrochage au démarrage	: La tension de la batterie peut être de "0" VDC pour un max. De 50 ms durant le démarrage (la tension de la batterie doit être au moins égale à la tension nominale avant le démarrage).
Mesure de la tension de la batterie	: 8 à 32 V— précision : 1 % FS, résolution : 0,1 V
Mesure de la tension du générateur	: 3 à 300 V AC Ph-N, 5 à 99.9 Hz. Précision : 1 % FS, résolution : 1 V.
Fréquence du générateur	: 5 à 99,9Hz (min. 20 VAC Ph-N) Précision : 0,25 % FS, résolution : 0,1 Hz.
Entrée du capteur de vitesse	: 35 à 10000 Hz (4 à 35 volts en pic continu).Précision : 0,25 % FS.(disponible uniquement sur les appareils Trans-MiniAUTO.MPU)
CT secondaire	: 5A.
Excitation du générateur de charge	: 210mA à 12V, 105mA à 24V. Nominal 2.5W.
Mesure de la tension du générateur de charge	: 8 à 32 V— précision : 1 % FS, résolution : 0,1 V.
Mesure du capteur	: 0 à 1300 ohm, précision : 1 % FS, résolution : 1 ohm.
Interface de communication	: RS-232, communication CanBus avec 1939 ECU(disponible uniquement sur les appareils Trans-MiniAUTO.CAN)
Sorties du transistor	: Combustible sortie ou configurable-1 1A avec une tension d'alimentation DCDémarrage ou sortie ou configurable-2 1A avec une tension d'alimentation DCSorties configurable-3 1A avec une tension d'alimentation DCSorties configurable-4 1A avec une tension d'alimentation DCSorties configurable-5 1A avec une tension d'alimentation DCSorties configurable-6 1A avec une tension d'alimentation DCToutes les sorties du transistor sont alimentées de la borne 12 d'alimentation DC
