MODE D'EMPLOI Trans-MidiAUTO Emko
1.1 Spécifications Générales
L'appareil assure un démarrage et un arrêter automatique du moteur et aide à protéger le système générateur. Une commande manuelle et une commande automatique sont disponibles. Un mode d'essai est également disponible permettant au générateur de fonctionner pour contrôler le système générateur.
L'appareil calcule le régime du moteur grâce au capteur de vitesse (Appareils Trans-MidiAUTO.MPU uniquement) ou au signal de tension du générateur. Pour les appareils Trans-MidiAUTO.CAN, les informations concernant le régime du moteur sont reçues via l'ECU J1939 et le signal de tension du générateur.
L'appareil surveille les messages du calculateur J1939 et envoie une commande à distance de démarrage/arrêt via le protocole J1939 uniquement aux appareils Trans-MidiAUTO.CAN.
Dans le cas où le moteur ne démarre pas lors de la première tentative, cette tentative sera répétée un certain nombre de fois ou programmée jusqu'à ce qu'elle réussisse.
L'appareil commande le fonctionnement du générateur et émet un avertissement en cas de détection d'éventuelles pannes.
L'appareil dispose d'une entrée de démarrage à distance pour la commande à distance du moteur.
1.2 Garantie
EMKO Elektronik garantit que le matériel livré est exempt de vices de matériaux et de fabrication. Cette garantie est valide pour une période de deux ans. La période de validité de la garantie débute à la date de livraison. Cette garantie est applicable si les obligations et responsabilités déterminées dans le document de garantie et le manuel d'instruction sont complètement respectées par le client.
1.3 Entretien
Les travaux d'entretien doivent être exécutés uniquement par un personnel spécialisé. Couper l'alimentation de l'appareil avant d'accéder aux parties internes.
Ne nettoyez jamais le boîtier avec des solvants à base d'hydrocarbures (essence, trichloréthylène, etc.) L'utilisation de ces solvants peut réduire la fiabilité mécanique de l'appareil. Utilisez un chiffon imbibé d'alcool éthylique ou d'eau pour nettoyer le boîtier externe en plastique.
2. Installation
Avant de commencer l'installation de ce produit, veuillez lire attentivement le manuel d'instructions et les avertissements ci-dessous.
Il est recommandé de procéder à une inspection visuelle de ce produit avant son installation afin de rechercher les possibles dommages subit par l'appareil lors de son transport. Il est de votre responsabilité de veiller à ce que des techniciens mécaniques et électriques qualifiés installent ce produit.
Si il existe un danger d'accident grave résultant d'une défaillance ou d'un défaut dans cet appareil, coupez l'alimentation du système et débranchez le raccordement électrique de l'appareil.
Gardez l'appareil hors tension jusqu'à ce que le câblage soit terminé afin d'éviter tout risque d'électrocution.
2.1 Configuration de l'appareil
L'appareil peut être programmé en utilisant les boutons et l'afficheur LCD sur le tableau avant ou grâce au logiciel PC.
2.2 Montage sur tableau
L'appareil est conçu pour un montage sur tableau. La fixation est effectuée par deux vis de montage.
1- Insérez l'appareil dans la partie qui lui est réservée dans le panneau frontal.
2- Insérez les vis de fixation aux coins de l'appareil et serrez-les afin de fixer l'appareil sur le panneau.
Durant l'installation des équipements, la prudence est de mise car les perçages de fixation peuvent comporter des bavures métalliques qui peuvent provoquer des blessures aux mains.


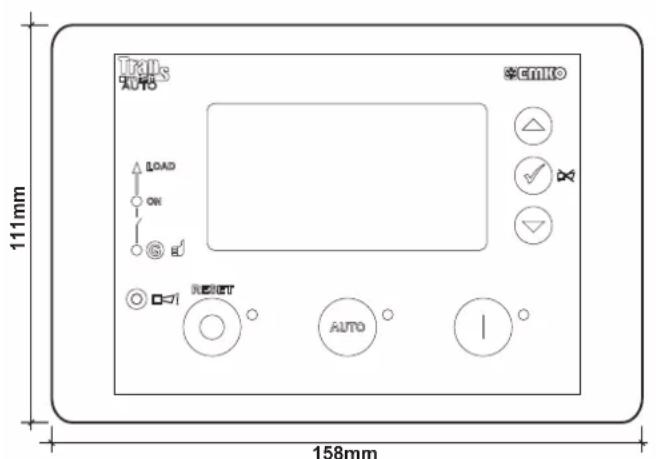

Figure 2.1 Vue de face Figure 2.2 Coupe du tableau
2.3 Raccordement électrique

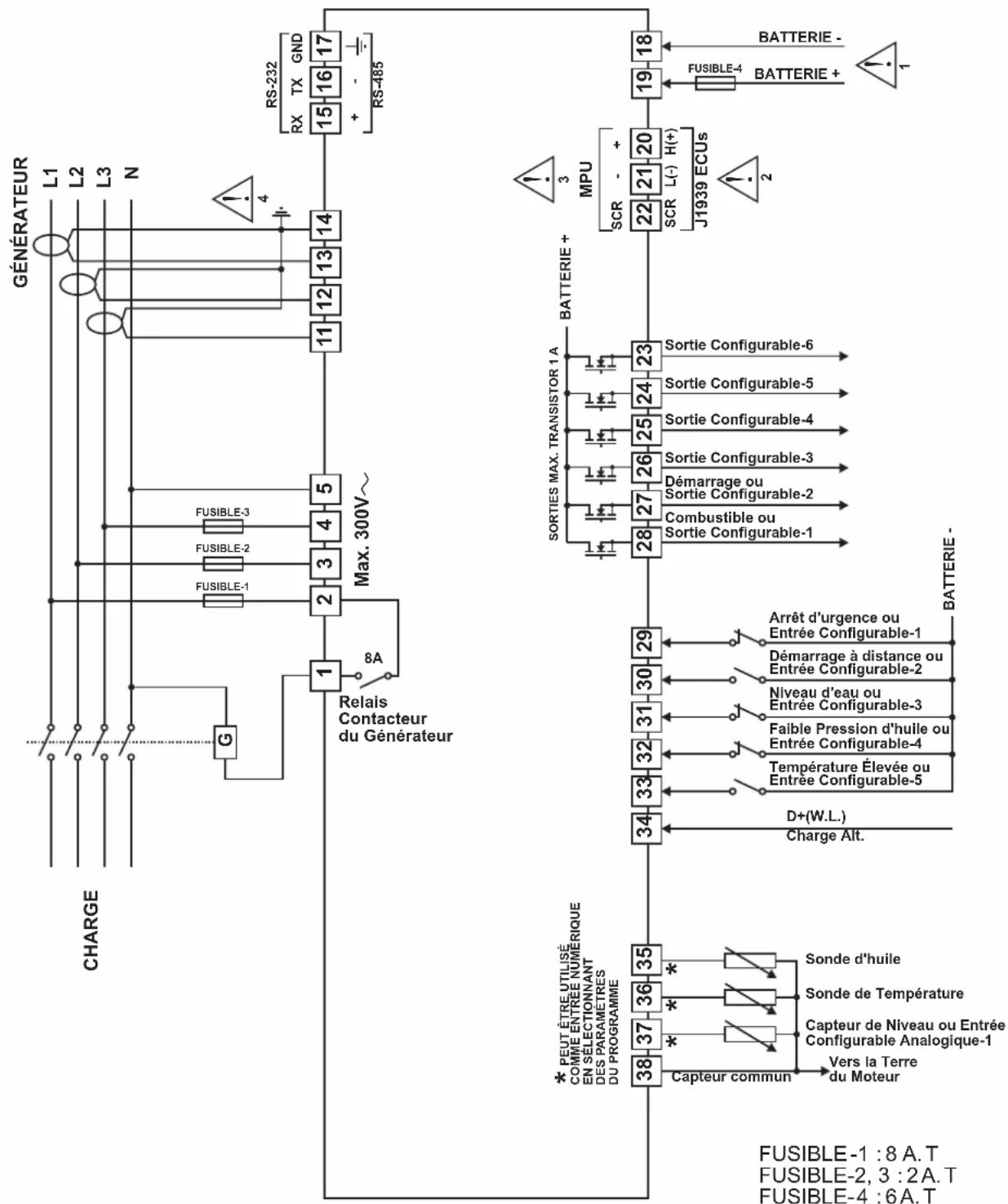

Schéma de raccordement triphasé du TRANS-MIDIAUTO
1- Raccordez l'appareil comme indiqué dans le schéma correspondant. Assurez-vous de raccorder correctement l'alimentation de la batterie, le pôle négative de la batterie doit être mis à la terre. Un fusible externe est recommandé. Section câble toronné: 1,5mm², Section câble solide: 2,5mm², La longueur de dénudage est de 7 à 9 mm. Les câbles d'alimentation doivent être conformes aux exigences de la CEI 60277 ou de la CEI 60245.
2- L'interface CAN nécessite qu'un terminateur 120 ohms soit monté à chaque extrémité de la liaison de communication. Cette résistance de terminaison sera installée intérieurement dans l'appareil. Elle n'est donc pas nécessaire à l'extérieur. Le blindage est mis à la terre à une extrémité UNIQUEMENT.
3- Un câble blindé doit être utilisé pour connecter le capteur de vitesse, en vous assurant à ce que le blindage soit mis à la terre à une extrémité UNIQUEMENT.
4- Les transformateurs secondaires de courant doivent être mis à la terre. 5VA transformateur de courant est recommandée. L'unité a une charge de 0,5VA sur le TC.

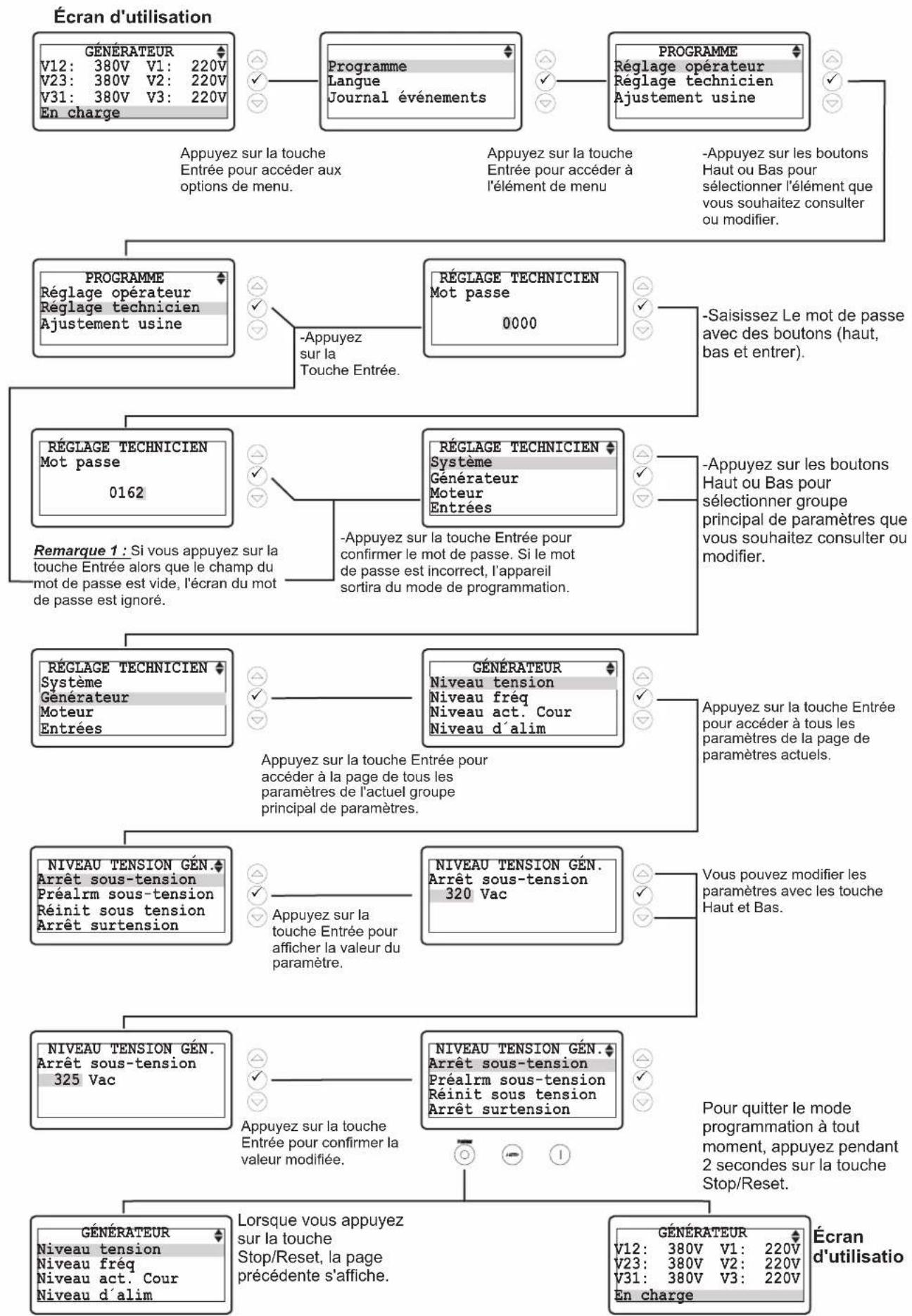

- Modification et Enregistrement des Valeurs de Paramètres
4. Paramètres
4.1 Paramètres de l'opérateur
4.1.1 Générateur
| NIVEAU TENSION GÉN. (Générateur) -> Niveau tension | Min | Max | Par Déf | Unité | |
| Arrêt sous-tension | Arrêt de Sous-tension du générateur | 60(dés) | 600 | 320 | V~ |
| Préalm sous-tension | Pré-Alarme de Sous-tension du générateur | 60(dés) | 600 | dés | V~ |
| Réinit sous tension | Réinitialisation de la pré-Alarme de Sous-tension du générateur | 60 | 600 | 350 | V~ |
| Arrêt surtension | Arrêt de Surtension du générateur | 60 | 600 | 440 | V~ |
| Préalm surtension | Pré-alarme de Surtension du générateur | 60(dés) | 600 | dés | V~ |
| Réini surtension | Réinitialisation de la pré-Alarme de Surtension du générateur | 60 | 600 | 400 | V~ |
| Temp. à arrêt | Délai pour arrêt de tension du générateur | 0.0 | 10.0 1.0 | Sec | |
| NIVEAU DE FRÉQUENCE DU GÉN. (Générateur->Niveau frég) | Min | Max | Par Déf | Unité | |
| Frég nominale | Fréquence nominale de l'alternateur | 30.0 | 75.0 | 50.0 | Hz |
| Arrêt sous-frég | Arrêt de Sous-fréquence du générateur | 30.0(dés) | 75.0 | 43.0 | Hz |
| Préalm sous-frég | Pré-alarme de Sous-fréquence du générateur | 30.0(dés) | 75.0 | dés | Hz |
| Réinit sous-frég | Réinitialisation de la pré-Alarme de Sous-fréquence du générateur | 30.0 | 75.0 | 46.0 | Hz |
| Arrêt sur-frég | Arrêt de Sur-fréquence du générateur | 30.0(dés) | 75.0 | 58.0 | Hz |
| Préalm sur-frég | Pré-alarme de Sur-fréquence du générateur | 30.0(dés) | 75.0 | dés | Hz |
| Réinit sur-frég | Réinitialisation de la pré-Alarme de Sur-fréquence du générateur | 30.0 | 75.0 | 54.0 | Hz |
| Temp. à arrêt | Délai pour arrêt de fréquence du générateur | 0.0 | 10.0 | 1.0 | Sec |
| NIVEAU DE COURANT DU GÉN. (Générateur )->Niveau courant | Min | Max | Par Déf | Unité | |
| Réglage sous-cour. | Réglage de Sous-courant du générateur | 0 | 9999 | 1 | A~ |
| Préalrm sous-cour. | Pré-alarme de Sous-courant du générateur | 0(dés) | 9999 | dés | A~ |
| Réinit sous-cour. | Réinitialisation de la pré-Alarme de Sous-courant du générateur | 0 | 9999 | 5 | A~ |
| Alarme sur-cour.IDMT | IDMT alarme Sur-courant du générateur | DÉSAC/ACTIV | DÉSAC | ||
| Réglage sur-cour. | Réglage de Sur-courant du générateur | 0 | 9999 | 9999 | A~ |
| Préalrm sur-cour. | Pré-alarme de Sur-courant du générateur | 0(dés) | 9999 | dés | A~ |
| Réinit sur-cour. | Réinitialisation de la pré-Alarme de Sur-courant du générateur | 0 | 9999 | 9980 | A~ |
| NIVEAU PUISS GÉN. (Générateur )->Niveau d'alim | Min | Max | Par Déf | Unité | |
| Réglage sous-alim | Réglage de Sous-alimentation du générateur | 0 | 9999 | 0 | kVA |
| Préalrm sous-alim | Pré-alarme de Sous-alimentation du générateur | 0(dés) | 9999 | dés | kVA |
| Réinit sous-alim | Réinitialisation de la pré-Alarme de Sous-alimentation du Générateur | 0 | 9999 | 5 | kVA |
| Réglage sur-alim | Réglage de Sur-alimentation du générateur | 0 | 9999 | 0 | kVA |
| Préalrm sur-alim | Pré-alarme de Sur-alimentation du Générateur | 0(dés) | 9999 | dés | kVA |
| Réinit sur-alim | Réinitialisation de la pré-Alarme de Sur-alimentation du Générateur | 0 | 9999 | 0 | kVA |
| Invers.ensembe de puis | Inverser Ensemble de Puissance | -9999 | 0 0 | kW | |
PS: = désactiverdés
4.2 Paramètres du technicien
4.2.1 Système
| RÉSEAU SYSTÈME (Système )->Réseau | Min | Max | Par Déf | Unité | |
| Ratio CT | Ratio du transformateur de courant | 99991 | 20 | ||
| Ratio PT | Ratio du transformateur de tension | 1 | 100 | 1 | |
| Type système AC | Sélectionnez un système AC; 0- 1 Phase 2 câbles1- 3 Phase 4 câbles2- 2 Phase 3 câbles L1-L23- 2 Phase 3 câbles L1-L3 | 0 | 3 | 1 | |
| Séquence phases | Générateur de séquence des phases(dés, L123 ou L321) | DÉSAC, L123,L321 | DÉSAC | ||
| Puiss. nominale gén. | Réglage de la puissance nominale (kVA) du générateur | 0 | 9999 | 150 | kVA |
| Unité de puissance | Unité de puissance | KVA/kW | KVA | ||
| kVA,kW,kVAr point | kVA,kW,kVAr point: 0-> 01-> 0.02-> 0.003-> 0.000 | 0 | 3 | 0 | |
| DISJONCTEURS (Système )->Disjoncteurs | Min | Max | Par Déf | Unité | |
| Type disjoncteur | Sélection du disjoncteur matériel | 0 (dés) | 3 | 1 | |
| Disj.ferm.cont.gén. | Disjoncteur de fermeture du générateur de type contact | NO / NC | 0 | ||
| Disj.ferm.relai.gén. | Disjoncteur de fermeture du générateur de type relai | NOR / IMP | 0 | ||
| Disj.ferm.temps.gén. | Temporisateur de fermeture du générateur | 1 | 250 | 5 | Sec |
| Disj.ouver.gén relai | Disjoncteur d'ouverture du générateur de type relai | NOR / IMP | 0 | ||
| Disj.ouver.gén temps | Temporisateur d'ouverture du générateur | 1 | 250 | 5 | Sec |
| Disj.Fer temps.puls | Durée d'impulsion de fermeture du disjoncteur | 0.0 | 10.0 | 0.5 | Sec |
| Disj.ouv temps puls | Durée d'impulsion d'ouverture du disjoncteur | 0.0 | 10.0 | 0.5 | Sec |
| Durée transfert | Durée de transfert | 0 | 250 | 2 | Sec |
| Dur compress ressort | Durée de compression du ressort | 1 | 250 | 3 | Sec |
| Nbre essais | Nombre d'essais | 1 | 250 | 5 | |
| ÉCRAN LCD (Système) -> Écran LCD | Min | Max | Par Déf | Unité | |
| Langue | Sélection de la langue | ENGLISH/FRANÇAIS | ENGLISH | ||
| Contraste | Réglage du contraste | 4 | 9 | 5 | |
| Arrêt rétro-éclairage | Arrêt du rétro-éclairage | DÉSAC/ACTIV | DÉSAC | ||
| Délai défilement auto | Délai de défilement automatique | 0 (dés) | 250 | 0 | Sec |
| Nbr défilement auto *1 | Nombre de défilement automatique | 1 | 18 | 5 | |
| Dél déf mesg. Err. | Délai de défilement pour les messages d'erreur | 1 | 250 | 2 | Sec |
PS: ^*1 = Pour les appareils Trans-MidiAUTO.CAN, les valeurs maximales de ce paramètre sont Égales à 24.
NO / NC : Normalement Ouvert / Normalement Fermé
NOR=0 / IMP=1 : Normal=0 / Impulsion=1
dés = désactiver
| COMMUNICATION (Système) ->Communication | Min | Max | Par Déf | Unité | |
| Adresse esclave | Adresse esclave | 1 | 247 | 1 | |
| Débit en bauds | Débit en Bauds : 0 - 1200 baud1 - 2400 baud2 - 4800 baud3 - 9600 baud4 - 19200 baud5 - 38400 baud | 0 | 5 | 3 | |
| Parité | Parité : 0 - NONE1 - ODD2 - EVEN | 0 | 2 | 0 | |
| Bits d'arrêt | Bit d'arrêt (0-> 1 bit d'arrêt,1-> 2 bit d'arrêt) | 0 | 1 | 0 | |
| Datalog période | Datalog Période | 0.0(d s)é | 999.9 | 1.0 | Min |
| Temps mort | Temps mort | 0(d s)é | 999 | 3 | Min |
| Sélec. Local/Distance | Sélection Local/Distance | LOCAL/DISTANCE | 0-LOCAL | ||
| RÉGLAGE DATE HRS (Système )->Réglage date hrs | Min | Max | Par Déf | Unité | |
| Année | Année | 0 | 99 | ||
| Mois | Mois | 1 | 12 | ||
| Jour | Date | 1 | 31 | ||
| Semaine | Jour de la semaine | 1 | 7 | ||
| Hrs | Heure | 0 | 23 | ||
| Minute | Minute | 0 | 59 | ||
| Seconde | Seconde | 0 | 59 | ||
| CONFIGUR. PAR DÉF. (Système )->Configur. par déf. | Min | Max | Par Déf | Unité | |
| Enrg. régl par déf. | Enregistrer les réglages comme par défaut | OUI / NON | NON | ||
| Réinit régl déf. | Réinitialiser les réglages par défaut | OUI / NON | NON | ||
| Réinit régl usine | Réinitialiser les réglages d'usine | OUI / NON | NON | ||
| CONFIG MOT PASSE (Système )->Config mot passe | Min | Max | Par Déf | Unité | |
| Mot passe opérateur | Mot de passe de l'opérateur | 0 | 9999 | 0 | |
| Mot passe technicien | Mot de passe du technicien | 0 | 9999 | 0 | |
PS: dés = désactiver
4.2.2 Generator
| NIVEAU TENSION GÉN. (Générateur) -> Niveau tension | Min | Max | Par Déf | Unité | |
| Arrêt sous-tension | Arrêt de Sous-tension du générateur | 60(dés) | 600 | 320 | V~ |
| Préalm sous-tension | Pré-Alarme de Sous-tension du générateur | 60(dés) | 600 | dés | V~ |
| Réinit sous tension | Réinitialisation de la pré-Alarme de Sous-tension du générateur | 60 | 600 | 350 | V~ |
| Arrêt surtension | Arrêt de Surtension du générateur | 60 | 600 | 440 | V~ |
| Préalm surtension | Pré-alarme de Surtension du générateur | 60(dés) | 600 | dés | V~ |
| Réini surtension | Réinitialisation de la pré-Alarme de Surtension du générateur | 60 | 600 | 400 | V~ |
| Temp. à arrêt | Délai pour arrêt de tension du générateur | 0.0 | 10.0 | 1.0 | Sec |
| NIVEAU FRÉQU. GÉN. (Générateur )->Niveau fréq | Min | Max | Par Déf | Unité | |
| Fréq nominale | Pré-alarme de Sous-fréquence du générateur | 30.0 | 50.76.0 | Hz | |
| Arrêt sous-fréq | Réinitialisation de la pré-Alarme de Sous-fréquence du générateur | 30.0(dés) | 75.0 | 43.0 | Hz |
| Préalrm sous-fréq | Arrêt de Sur-fréquence du générateur | 30.0(dés) | 75.0 | dés | Hz |
| Réinit sous-fréq | Pré-alarme de Sur-fréquence du générateur | 30.0 | 75.0 | 46.0 | Hz |
| Arrêt sur-fréq | Réinitialisation de la pré-Alarme de Sur-fréquence du générateur | 30.0(dés) | 75.0 | 58.0 | Hz |
| Préalrm sur-fréq | Délai pour arrêt de fréquence du générateur | 30.0(dés) | 75.0 | dés | Hz |
| Réinit sur-fréq | Fréquence nominale de l'alternateur | 30.0 | 75.0 | 54.0 | Hz |
| Temp. à arrêt | Arrêt de Sous-fréquence du générateur | 0.0 | 10.0 1.0 | Sec | |
PS: dés = désactiver
| NIVEAU COUR ACT GÉN (Générateur->Niveau act. Cour) | Min | Max | Par Déf | Unité | |
| Réglage sous-cour. | Réglage de Sous-courant du générateur | 0 | 9999 | 1 | A~ |
| Préalm sous-cour. | Pré-alarme de Sous-courant du générateur | 0(dés) | 9999 | dés | A~ |
| Réinit sous-cour. | Réinitialisation de la pré-Alarme de Sous-courant du générateur | 0 | 9999 | 5 | A~ |
| Act. Sous-cour. | Actions de Sous-courant du générateur0 - Désactiver1 - Avertissement (Alarme uniquement, aucun arrêt)2 - Déclenchement électrique (Alarme/Décharge du générateur suivie par un arrêt après refroidissement)3 - Arrêt (Alarme et arrêt) | 0(dés) | 3 | dés | |
| Temp. Sous-act. | Délai des actions de Sous-courant du générateur | 0 | 99 | 2 | Sec |
| Alarme sur-cour.IDMT | IDMT alarme Sur-courant du générateur | DÉSAC/ACTIV | DÉSAC | ||
| Réglage sur-cour. | Réglage de Sur-courant du générateur | 0 | 9999 | 9999 | A~ |
| Préalm sur-cour. | Pré-alarme de Sur-courant du générateur | 0(dés) | 9999 | dés | A~ |
| Réinit sur-cour. | Réinitialisation de la pré-Alarme de Sur-courant Du générateur | 0 | 9999 | 9980 | A~ |
| Act. Sur-cour. | Actions de Sur-courant du générateur0 - Désactiver1 - Avertissement (Alarme uniquement, aucun arrêt)2 - Déclenchement électrique (Alarme/Décharge du générateur suivie par un arrêt après refroidissement)3 - Arrêt (Alarme et arrêt) | 0(dés) | 3 | dés | |
| Temp. Sur-act. | Délai des actions de sur-courant du générateur | 0 | 99 | 2 | Sec |
| Cour. Court-circuit | Réglage de courant de court-circuit du générateur | 0 | 9999 | 9999 | A~ |
| Régl.déséquilib.charg | Réglage déséquilibre de charge | 0 | 9 999 | 0 | A~ |
| Act. Déséquilib.charg | Actions de déséquilibre de charge0 - Désactiver1 - Avertissement (Alarme uniquement, aucun arrêt)2 - Déclenchement électrique (Alarme/Décharge du générateur suivie par un arrêt après refroidissement)3 - Arrêt (Alarme et arrêt) | 0(dés) | 3 | 0(dés) | |
| Temp.déséquilib.charg | Délai des actions déséquilibre de charge du générateur | 0 | 99 | 2 | Sec |
PS: dés = désactiver
| NIVEAU PUISS GÉN. (Générateur )->Niveau d'alim | Min | Max | Par Déf | Unité | |
| Réglage sous-alim | Réglage de Sous-alimentation du générateur | 0 | 9999 | 0 | kVA |
| Préalrm sous-alim | Pré-alarme de Sous-alimentation du générateur | 0(dés) | 9999 | dés | kVA |
| Réinit sous-alim | Réinitialisation de la pré-Alarme de Sous-alimentation du générateur | 0 | 9999 | 5 | kVA |
| Act. Sous-alim | Actions de Sous-alim du générateur0 - Désactiver1 - Avertissement (Alarme uniquement, aucun arrêt)2 - Déclenchement électrique (Alarme/Décharge du générateur suivie par un arrêt après refroidissement)3 - Arrêt (Alarme et arrêt) | 0(dés) | 3 | 0(dés) | |
| Temp. Sous-act. | Délai des actions de sous-alim du générateur | 0 | 99 | 2 | Sec |
| Réglage sur-alim | Réglage de Sur-alimentation du générateur | 0 | 9999 | 0 | kVA |
| Préalrm sur-alim | Pré-alarme de Sur-alimentation du générateur | 0(dés) | 9999 | dés | kVA |
| Réinit sur-alim | Réinitialisation de la pré-Alarme de Sur-alimentation du générateur | 0 | 9999 | 0 | kVA |
| Act. Sur-alim | Actions de Salim du générateur0 - Désactiver1 - Avertissement (Alarme uniquement, aucun arrêt)2 - Déclenchement électrique (Alarme/Décharge du générateur suivie par un arrêt après refroidissement)3 - Arrêt (Alarme et arrêt) | 0(dés) | 3 | 0(dés) | |
| Temp. Sur-act. | Délai des actions de sur-alim du générateur | 0 | 99 | 2 | Sec |
| Invers.ensembe de puis | Inverser Ensemble de Puissance | -9999 | 0 | 0 | kW |
| Invers. l'act de puis | inverser les actions de puissance0 - Désactiver1 - Avertissement (Alarme uniquement, aucun arrêt)2 - Déclenchement électrique (Alarme/Décharge du générateur suivie par un arrêt après refroidissement)3 - Arrêt (Alarme et arrêt) | 0(dés) | 3 | 0(dés) | |
| Invers.retard de puis | Inverser Retard de Puissance | 0 | 99 | 2 | Sec |
| GÉNÉRALITÉS GÉN. (Générateur Généralités)-> | Min | Max | Par Déf | Unité | |
| Option.détec fréq.gén | Options de détection de Frq Acti./Désa. du générateur | ACTIV/DÉSAC | ACTIV | ||
| Option.dét vit.&vol.*2 | Choix Acti./Désa. des options de détection et du volant | 0(dés) | DÉSAC | 1000 | |
| Averts verrouillés | Tous les avertissements sont verrouillés Acti./Désa. | ACTIV/DÉSAC | DÉSAC | ||
PS: = *2 Ce paramètre sont uniquement disponibles pour les appareils Trans-MidiAUTO.MPU dés = désactiver
4.2.3 Moteur
| OPTIONS DÉMARR MOTR (Moteur) ->Options démarr | Min | Max | Par Déf | Unité | |
| Sirène avant démarr | Alarme sonore avant le démarrage Acti./Désa. | ACTIV/DÉSAC | DÉSAC | ||
| Nbre essais démarr | Nombre d'essais de démarrage | 1 | 10 | 3 | |
| Durée démarr | Durée du démarrage | 1 | 99 | 5 | Sec |
| Durée réinit démarr | Durée de réinitialisation du démarrage | 5 | 99 | 10 | Sec |
| Délai err. Sondes*3 | Délai d'erreur des sondes | 0.1 | 10.0 | 3.0 | Sec |
| DEBRANCH.DÉMAR.MOTR (Moteur->Débranch au démarr) | Min | Max | Par Déf | Unité | |
| Fréq gén. | Débranchement du démarrage selon la fréquence du générateur | 10.0 | 75.0 | 30.0 | Hz |
| Vit. Motr | Débranchement du démarrage selon RPM du moteur | 100 | 6000 | 500 | RPM |
| Tension gén. | Débranchement du démarrage selon la fréquence Tension | 60 (dés) | 600 | 300 | V~ |
| Alt. tension charge | Débranchement du démarrage selon la tension de charge de l'alt. | 6.0 (dés) | 30.0 | dés | V--- |
| Pres. Hui. act/dés. | Pression d'huile activer/désactiver | ACTIV/DÉSAC | DÉSAC | ||
| Pres. Huile | Débranchement du démarrage selon la pression de l'huile | 1.0 | 30.0 | 1.0 | BAR |
| Vér. la pres. d huile avant le dém. | Vérifier la pression d'huile avant le démarrage | ACTIV/DÉSAC | ACTIV | ||
| RÉGLAGES VIT. MOTR (Moteur) ->Paramètres vit. | Min | Max | Par Déf | Unité | |
| Vit. Nominale | Vitesse nominale | 500 | 5000 | 1500 | RPM |
| Arrêt sous-vit. | Arrêt de Sous-vitesse du moteur | 500(dés) | 5000 | dés | RPM |
| Préalrm sous-vit. | Pré-alarme de Sous-vitesse du moteur | 500(dés) | 5000 | dés | RPM |
| Réinit sous-vit. | Réinitialisation de la pré-alarme de Sous-vitesse du moteur | 500 | 5000 | 500 | RPM |
| Arrêt sur-vit. | Arrêt de Sur-vitesse du moteur | 500(dés) | 5000 | dés | RPM |
| Préalrm sur-vit. | Pré-alarme de Sur-vitesse du moteur | 500(dés) | 5000 | dés | RPM |
| Réinit sur-vit. | Réinitialisation de la pré-alarme de Sur-vitesse du moteur | 500 | 5000 | 500 | RPM |
| Temp. à arrêt | Délai pour arrêt de vitesse du moteur | 0.0 | 10.0 | 1.0 | Sec |
| BATTERIE USINE MOTR (Moteur )->Batterie usine | Min | Max | Par Déf | Unité | |
| Arrêt sous-tension | Arrêt sous-tension des batteries | 6.0(dés) | 30.0 | dés | V--- |
| Avert. sous-tension | Avertissement sous-tension des batteries | 6.0(dés) | 30.0 | 11.0 | V--- |
| Réinit sous tension | Réinitialisation d'avertissement sous-tension des batteries | 6.0 | 30.0 | 11.5 | V--- |
| Délai sous tension | Délai de sous-tension des batteries | 0.0 | 9.9 | 1.0 | Sec |
| Arrêt surtension | Arrêt surtension des batteries | 6.0(dés) | 30.0 | dés | V--- |
| Avert. surtension | Avertissement surtension des batteries | 6.0(dés) | 30.0 | 29.0 | V--- |
| Réinit surtension | Réinitialisation d'avertissement de surtension des batteries | 6.0 | 30.0 | 28.5 | V--- |
| Délai surtension | Délai de surtension des batteries | 0.0 | 9.9 | 1.0 | Sec |
| Avertis. chg. Alt. | Avertissement de charge de l'alternateur | 6.0(dés) | 30.0 | dés | V--- |
PS: = *3 Ce paramètre sont uniquement disponibles pour les appareils Trans-MidiAUTO.MPU dés = désactiver
| CANBUS ECU (Moteur) ->CanBus ECU *4 | Min | Par Déf | UnitéMax | ||
| Débit en bauds | Débit en Bauds:0 - 201 - 502 - 1003 - 1254 - 2505 - 5006 - 8007 - 1.000 | 0 | 7 | 4 | kBaud |
| ECU type J1939 | Sélection du type J1939 ECU:0 - Désactivé1 - Standard2 - Volvo EMS13 - Volvo EMS24 - Volvo EMS2b5 - Volvo EDC36 - Volvo EDC47 - Deutz EMR28 - Deutz EMR39 - Perkins 130010 - Perkins ADEM311 - Perkins ADEM412 - Scania S613 - MAN MFR14 - Cummins ISB15 - Cummins CM57016 - Cummins CM85017 - Cummins CM2150E18 - Cummins CM225019 - Detroit DDEC20 - John Deere21 - MTU ADEC22 - MTU ECU823 - MTU ECU8 SAM24 - Yuchai25 - Kubota26 - Baudouin WISE10B27 - Baudouin WISE1528 - Perkins 160029 - Perkins A4E230 - Perkins A5E231 - Perkins A5E2v232 - Hatz EDC17 | 0(dés) | 32 | 0 | |
| Adresse appareil | Adresse de l'appareil | 0 | 255 17 | ||
| SPN version | SPN version | 1 | 3 1 | ||
| Commande à dist ECU | Commande à distance ECU via J1939 | ACTIV/DÉSAC | ACTIV | ||
| Ctrl vit. Actif | Commande de vitesse via J1939 | ACTIV/DÉSAC | ACTIV | ||
| Cont. pres. hle act | Commande de la pression d'huile via J1939 | ACTIV/DÉSAC | DÉSAC | ||
| Ctrl tempé. Actif | Commande de la température du réfrigérant via J1939 | ACTIV/DÉSAC | DÉSAC | ||
| Point consigne vit. | Sélection du point de consigne de vitesse | 1500 | 1800/ | 1500 | RPM |
| Correction vit. | Valeur de correction de la vitesse | 0 | 100 | 50 | % |
PS: = *4 Les paramètres de ce tableau sont uniquement disponibles pour les appareils
Trans-MidiAUTO.CAN
dés = désactiver
| RÉG. ERR. CANBUS (Moteur) -> Rég. err. CanBus5 | Min | Max | Par Déf | Unité | |
| Acts. en cas déf. CAN | Actions en cas de défaut du Can:0 - Désactiver1- Avertissement de non-verrouillage2 - Avertissement (Alarme uniquement, aucun arrêt)3 - Déclenchement électrique(Alarme/Décharge du générateur suivie par un arrêt après refroidissement)4 - Arrêt (Alarme et arrêt) | 0(dés) | 4 | 0 | |
| Actv. en cas déf. CAN | Activation en cas de défaut du Can:0- Actif depuis le démarrage1- Actif depuis activation de sécurité2- Toujours actif | 0 | 2 | 0 | |
| Délai en cas déf. CAN | 2 | 250 | 10 | SecDélai en ca | |
| Action avert. Ambre | Actions du voyant d'avertissement ambréJ1939:0 - Désactiver1- Avertissement de non-verrouillage2 - Avertissement (Alarme uniquement, aucun arrêt)3 - Déclenchement électrique(Alarme/Décharge du générateur suivie par un arrêt après refroidissement)4 - Arrêt (Alarme et arrêt) | 0(dés) | 4 | 0 | |
| Actv. avert. Ambre | Activation du voyant d'avertissement ambréJ1939:0- Actif depuis le démarrage1- Actif depuis activation de sécurité2- Toujours actif | 0 | 2 | 2 | |
| Délai avert. Ambre | 0 | 250 | 2 | SecDélai du vc | |
| Acts. LED arrêt rge | Actions du voyant d'arrêt rouge J1939:0 - Désactiver1- Avertissement de non-verrouillage2 - Avertissement (Alarme uniquement, aucun arrêt)3 - Déclenchement électrique(Alarme/Décharge du générateur suivie par un arrêt après refroidissement)4 - Arrêt (Alarme et arrêt) | 0(dés) | 4 | 0 | |
| Actv. LED arrêt rge | Activation du voyant d'arrêt rouge J1939:0- Actif depuis le démarrage1- Actif depuis activation de sécurité2- Toujours actif | 0 | 2 | 2 | |
| Délai LED arrêt rge | 0 | 250 | 2 | SecDélai du vc | |
PS: = *5 Les paramètres de ce tableau sont uniquement disponibles pour les appareils
Trans-MidiAUTO.CAN
dés = désactiver
| ENTRETIEN MOTR (Moteur) ->Entretien | Min | Max | Par Déf | Unité | |
| Interv heur fonct. | Intervalle d'heures de fonctionnement | 0(dés) | 9999 | 600 | Heure |
| Interv date entretien | Intervalle des dates d'entretien | 0(dés) | 12 | 6 | Mois |
| Arret motr entretien | Forcer l'arrêt du moteur lors de l'entretien | ACTIV/DÉSAC | DÉSAC | ||
| Hrs fonct. motr (lsb) | Heure de fonctionnement du moteur (Lsb) | 0 | 255 | 0 | |
| Hrs fonct. Motr | Heure de fonctionnement du moteur | 0 | 255 | 0 | |
| Hrs fonct. motr (msb) | Heure de fonctionnement du moteur (Msb) | 0 | 14 | 0 | |
| Entretien est bon | L'entretien est bon | OUI/NON | NON | ||
| EXERCICE CHARGE (Moteur) ->Test exercice | Min | Max | Par Déf | Unité | |
| Sélect activ/désactiv | Sélection de Désactiver, Aucune charge ou En charge | 0-DÉSACTIVÉ1-AUCUNE CHARGE2-EN CHARGE | 0-DÉSACTIVÉ | ||
| EXERCICE (Moteur->Exercice) | Min | Max | Par Déf | Unité | ||
| Sélect activ/désactiv | Exercise Activé ou désactivé | DÉSAC/ACTIV | DÉSAC | |||
| Début lundi1 | Début 1 du travail le lundi du exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Arrêt lundi1 | Arrêt 1 du travail le lundi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Début lundi2 | Début 2 du travail le lundi du exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Arrêt lundi2 | Arrêt 2 du travail le lundi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Début lundi3 | Début 3 du travail le lundi du exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Arrêt lundi3 | Arrêt 3 du travail le lundi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Début lundi4 | Début 4 du travail le lundi du exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Arrêt lundi4 | Arrêt 4 du travail le lundi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Début mardi1 | Début 1 du travail le mardi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Arrêt mardi1 | Arrêt 1 du travail le mardi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Début mardi2 | Début 2 du travail le mardi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Arrêt mardi2 | Arrêt 2 du travail le mardi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Début mardi3 | Début 3 du travail le mardi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Arrêt mardi3 | Arrêt 3 du travail le mardi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Début mardi4 | Début 4 du travail le mardi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Arrêt mardi4 | Arrêt 4 du travail le mardi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Début mercre.1 | Début 1 du travail le mercredi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Arrêt mercre.1 | Arrêt 1 du travail le mercredi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Début mercre.2 | Début 2 du travail le mercredi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Arrêt mercre.2 | Arrêt 2 du travail le mercredi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Début mercre.3 | Début 3 du travail le mercredi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Arrêt mercre.3 | Arrêt 3 du travail le mercredi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Début mercre.4 | Début 4 du travail le mercredi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Arrêt mercre.4 | Arrêt 4 du travail le mercredi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Début jeudi | Début 1 du travail le jeudi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Arrêt jeudi | Arrêt 1 du travail le jeudi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Début jeudi | Début 2 du travail le jeudi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Arrêt jeudi | Arrêt 2 du travail le jeudi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Début jeudi | Début 3 du travail le jeudi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Arrêt jeudi | Arrêt 3 du travail le jeudi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Début jeudi | Début 4 du travail le jeudi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
| Arrêt jeudi | Arrêt 4 du travail le jeudi pour le exercise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min | |
PS: dés = désactiver
| Début vendre.1 | Début du travail le vendredi pour le de fonctionnement1 exercise | 0.00 | 23.59 | 0.00 | H.Min |
| Arrêt vendre.1 | Arrêt du travail le vendredi pour le de fonctionnement1 exercise | 0.00 | 23.59 | 0.00 | H.Min |
| Début vendre.2 | Début du travail le vendredi pour le de fonctionnement2 exercise | 0.00 | 23.59 | 0.00 | H.Min |
| Arrêt vendre.2 | Arrêt du travail le vendredi pour le de fonctionnement2 exercise | 0.00 | 23.59 | 0.00 | H.Min |
| Début vendre.3 | Début du travail le vendredi pour le de fonctionnement3 exercise | 0.00 | 23.59 | 0.00 | H.Min |
| Arrêt vendre.3 | Arrêt du travail le vendredi pour le de fonctionnement3 exercise | 0.00 | 23.59 | 0.00 | H.Min |
| Début vendre.4 | Début du travail le vendredi pour le de fonctionnement4 exercise | 0.00 | 23.59 | 0.00 | H.Min |
| Arrêt vendre.4 | Arrêt du travail le vendredi pour le de fonctionnement4 exercise | 0.00 | 23.59 | 0.00 | H.Min |
| Début samedi1 | Début du travail le samedi pour le de fonctionnement1 exercise | 0.00 | 23.59 | 0.00 | H.Min |
| Arrêt samedi1 | Arrêt du travail le samedi pour le de fonctionnement1 exercise | 0.00 | 23.59 | 0.00 | H.Min |
| Début samedi2 | Début du travail le samedi pour le de fonctionnement2 exercise | 0.00 | 23.59 | 0.00 | H.Min |
| Arrêt samedi2 | Arrêt du travail le samedi pour le de fonctionnement2 exercise | 0.00 | 23.59 | 0.00 | H.Min |
| Début samedi3 | Début du travail le samedi pour le de fonctionnement3 exercise | 0.00 | 23.59 | 0.00 | H.Min |
| Arrêt samedi3 | Arrêt du travail le samedi pour le de fonctionnement3 exercise | 0.00 | 23.59 | 0.00 | H.Min |
| Début samedi4 | Début du travail le samedi pour le de fonctionnement4 exercise | 0.00 | 23.59 | 0.00 | H.Min |
| Arrêt samedi4 | Arrêt du travail le samedi pour le de fonctionnement4 exercise | 0.00 | 23.59 | 0.00 | H.Min |
| Début dimanc.1 | Début du travail le dimanchexpereise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min |
| Arrêt dimanc.1 | Arrêt du travail le dimanchexpereise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min |
| Début dimanc.2 | Début du travail le dimanchexpereise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min |
| Arrêt dimanc.2 | Arrêt du travail le dimanchexpereise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min |
| Début dimanc.3 | Début du travail le dimanchexpereise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min |
| Arrêt dimanc.3 | Arrêt du travail le dimanchexpereise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min |
| Début dimanc.4 | Début du travail le dimanchexpereise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min |
| Arrêt dimanc.4 | Arrêt du travail le dimanchexpereise de fonctionnement | 0.00 | 23.59 | 0.00 | H.Min |
| GÉNÉRALITÉS MOTR (Moteur) -> Généralités | Min | Max | Par Déf | Unité | |
| Sélection carburant | Sélection du carburant du moteur | 0-GAZ1-DIESEL2-ESSENCE | 1-DIESEL | ||
| Hrs arr électrov. | Heure d'arrêt de électrovanne | 1 | 99 | 20 | Sec |
| Délai excitation | Délai d'excitation | 1 | 99 | 5 | Sec |
| Délai vanne gaz | Délai de la vanne des gaz | 1 | 99 | 5 | Sec |
| Vit. min allumage | Vitesse minimale d'allumage | 10 | 1500 | 200 | RPM |
| Dur. util. Starter | Durée d'utilisation du starter | 0.0 | 30.0 | 0.8 | Sec |
4.2.4 Entrées
| ENTR. SONDES (Entrées) ->Entr. sondes | Min | Max | Par Déf | Unité | |
| Unité pres. Huile | Unité de pression d'huile | BAR | BAR/PSI/KPA | ||
| TypeEntr. press. Huil | Type d'entrée de pression d'huile | 0 - Non Utilisé (désactiver)1 - NC Numérique2 - NO Numérique3 - VDO 5 BAR4 - VDO 7 BAR5 - VDO 10 BAR6 - DATCON 5 BAR7 - DATCON 7 BAR8 - MURPHY 7 BAR9 - Configuré Par l'utilisateur | 0 (dés) | ||
| Erreur de pres. Huile | Erreur de pression d'huile | DÉSAC/ACTIV ACTIV | |||
| Préalrm pres. Huile | Pré-alarme de pression d'huile | 0.0 (dis) | 30.0 | 1.2 | BAR |
| Réinit pres. Huile | Réinitialisation de pré-alarme de pression d'huile | 0.0 | 30.0 | 1.4 | BAR |
| Arrêt pres. Huile | Arrêt de pression d'huile | 0.0 | 30.0 | 1.0 | BAR |
| Unité température | Unité de température du réfrigérant | °C°C/°F | |||
| TypeEntr. Temp. | Type d'entrée de température du réfrigérant | 0 - Non Utilisé (désactiver)1 - NC Numérique2 - NO Numérique3 - VDO 120 °C4 - S/DO 10 °C5 - DATCON6 - MURPHY7 - PT1008 - Configuré Par l'utilisateur | 0 (dés) | ||
| Erreur de thermostat | Erreur de thermostat | 0 - Désactiver1- Actif depuis activation de sécurité(3min. de retard)2- Toujours actif | 0 (dés) | ||
| Préalrm haute temp. | Pré-alarme de température élevée | 0 (dés) | 300 | 90 | °C |
| Réinit haute temp. | Température élevée Réinitialisation de pré-alarme | 0 | 300 | 88 | °C |
| Arrêt haute temp. | Arrêt de température élevée | 0 | 300 | 95 | °C |
| Avert. basse temp. | Avertissement de basse température | 0 (dés) | 70 | 0 (dés) | °C |
| Chauffage ctrl marche | Chauffage contrôler marche | 0 (dés) | 300 | 0 (dés) | °C |
| Chauffage ctrl arrêt | Chauffage contrôler arrêt | 0 | 300 | 45 | °C |
| Pompe à eau à temps | Pompe à eau à temps | 0 | 9999 | 5 | Sec |
| Pompe eau hrs du temp | Pompe à eau hors du temps | 0 | 9999 | 5 | Sec |
| Conf. unité Al1 | Unité de l'entrée configurable analogique-1 | BAR/PSI/KPA/°C/°F/%/Lt | % | ||
| Conf. type Ai1 | Type de l'entrée configurable analogique-1 | 0 - Non Utilisé (désactiver)1 - NC Numérique2 - NO Numérique3 - VDO OHM (10-180)4 - VDO TUBE (90-0)5 - US OHM (240-33)6 - GM OHM (0-90)7 - FORD (73-10)8 - Configuré Par l'utilisateur | 0 (dés) | ||
| Arrêt de Al1 Erreur | Arrêt de configurable analogique-1 Erreur | DÉSAC/ACTIV ACTIV | |||
| Conf. préalrm Al1 bas | Pré-alarme de basse entrée configurable analogique-1 | 0 (dés) | 3000 | 0 (dés) | % |
| Conf. réinit Al1 bas | Réinitialisation de basse entrée configurable analogique-1 | 0 | 3000 | 60 | % |
| Conf. pralrm AI1 haut | Pré-alarme de haute entrée configurable analogique-1 | 0 (dés) | 3000 | 0 (dés) | % |
| Conf. réint AI1 haut | Réinitialisation de haute entrée configurable analogique-1 | 0 | 3000 | 90 | % |
| Conf. arrêt AI1 haut | Arrêt de haute entrée configurable analogique-1 | 0 (dés) | 3000 | 0 (dés) | % |
| Conf. ctrl AI1 marche | Contrôle activé de l'entrée configurable analogique-1 | 0 (dés) | 3000 | 0 (dés) | % |
| Conf. ctrl AI1 arrêt | Contrôle désactivé de l'entrée configurable analogique-1 | 0 | 3000 | 75 | % |
PS: dés = désactiver
| LINÉARISATION SONDES ( )Entrées->Linéarisation sondes | Min | Max | Par Déf | Unité | |
| Sonde 1 pres. huile | Point-1 de pression d'huile reçue | 0 | 1300 | 15 | R |
| Pres. huile 1 | Point-1 de pression d'huile | 0.0 | 30.0 | 0.0 | BAR |
| Sonde 2 pres. Huile | Point-2 de pression d'huile reçue | 0 | 1300 | 31 | R |
| Pres. huile 2 | Point-2 de pression d'huile | 0.0 | 30.0 | 1.0 | BAR |
| Sonde 3 pres. Huile | Point-3 de pression d'huile reçue | 0 | 1300 | 49 | R |
| Pres. huile 3 | Point-3 de pression d'huile | 0.0 | 30.0 | 2.0 | BAR |
| Sonde 4 pres. Huile | Point-4 de pression d'huile reçue | 0 | 1300 | 66 | R |
| Pres. huile 4 | Point-4 de pression d'huile | 0.0 | 30.0 | 3.0 | BAR |
| Sonde 5 pres. Huile | Point-5 de pression d'huile reçue | 0 | 1300 | 85 | R |
| Pres. huile 5 | Point-5 de pression d'huile | 0.0 | 30.0 | 4.0 | BAR |
| Sonde 6 pres. Huile | Point-6 de pression d'huile reçue | 0 | 1300 | 101 | R |
| Pres. huile 6 | Point-6 de pression d'huile | 0.0 | 30.0 | 5.0 | BAR |
| Sonde 7 pres. Huile | Point-7 de pression d'huile reçue | 0 | 1300 | 117 | R |
| Pres. huile 7 | Point-7 de pression d'huile | 0.0 | 30.0 | 6.0 | BAR |
| Sonde 8 pres. Huile | Point-8 de pression d'huile reçue | 0 | 1300 | 132 | R |
| Pres. huile 8 | Point-8 de pression d'huile | 0.0 | 30.0 | 7.0 | BAR |
| Sonde 9 pres. Huile | Point-9 de pression d'huile reçue | 0 | 1300 | 149 | R |
| Pres. huile 9 | Point-9 de pression d'huile | 0.0 | 30.0 | 8.0 | BAR |
| Sonde 10 pres. huile | Point-10 de pression d'huile reçue | 0 | 1300 | 178 | R |
| Pres. huile 10 | Point-10 de pression d'huile | 0.0 | 30.0 | 10.0 | BAR |
| Sonde température 1 | Point-1 de température reçue | 0 | 1300 | 579 | R |
| Température 1 | Point-1 de température | 0 | 300 | 28 | °C |
| Sonde température 2 | Point-2 de température reçue | 0 | 1300 | 404 | R |
| Température 2 | Point-2 de température | 0 | 300 | 35 | °C |
| Sonde température 3 | Point-3 de température reçue | 0 | 1300 | 342 | R |
| Température 3 | Point-3 de température | 0 | 300 | 40 | °C |
| Sonde température 4 | Point-4 de température reçue | 0 | 1300 | 250 | R |
| Température 4 | Point-4 de température | 0 | 300 | 50 | °C |
| Sonde température 5 | Point-5 de température reçue | 0 | 1300 | 179 | R |
| Température 5 | Point-5 de température | 0 | 300 | 60 | °C |
| Sonde température 6 | Point-6 de température reçue | 0 | 1300 | 136 | R |
| Température 6 | Point-6 de température | 0 | 300 | 70 | °C |
| Sonde température 7 | Point-7 de température reçue | 0 | 1300 | 103 | R |
| Température 7 | Point-7 de température | 0 | 300 | 80 | °C |
| Sonde température 8 | Point-8 de température reçue | 0 | 1300 | 77 | R |
| Température 8 | Point-8 de température | 0 | 300 | 90 | °C |
| Sonde température 9 | Point-9 de température reçue | 0 | 1300 | 67 | R |
| Température 9 | Point-9 de température | 0 | 300 | 95 | °C |
| Sonde température 10 | Point-10 de température reçue | 0 | 1300 | 63 | R |
| Température 01 | Point-10 de température | 0 | 300 | 98 | °C |
| Conf. sonde Al1 1 | Point-1 reçu de l'entrée configurable analogique-1 | 0 | 1300 | 10 | R |
| Conf. valeur Al1 1 | Point-1 de l'entrée configurable analogique-1 | 0 | 3000 | 0 | % |
| Conf. sonde Al1 2 | Point-2 reçu de l'entrée configurable analogique-1 | 0 | 1300 | 30 | R |
| Conf. valeur Al1 2 | Point-2 de l'entrée configurable analogique-1 | 0 | 3000 | 11 | % |
| Conf. sonde Al1 3 | Point-3 reçu de l'entrée configurable analogique-1 | 0 | 1300 | 50 | R |
| Conf. valeur Al1 3 | Point-3 de l'entrée configurable analogique-1 | 0 | 3000 | 22 | % |
| Conf. sonde Al1 4 | Point-4 reçu de l'entrée configurable analogique-1 | 0 | 1300 | 70 | R |
| Conf. valeur Al1 4 | Point-4 de l'entrée configurable analogique-1 | 0 | 3000 | 33 | % |
| Conf. sonde Al1 5 | Point-5 reçu de l'entrée configurable analogique-1 | 0 | 1300 | 90 | R |
| Conf. valeur Al1 5 | Point-5 de l'entrée configurable analogique-1 | 0 | 3000 | 44 | % |
| Conf. sonde AI1 6 | Point-6 reçu de l'entrée configurable analogique-1 | 0 | 1300 | 110 | R |
| Conf. valeur AI1 6 | Point-6 de l'entrée configurable analogique-1 | 0 | 3000 | 55 | % |
| Conf. sonde AI1 7 | Point-7 reçu de l'entrée configurable analogique-1 | 0 | 1300 | 130 | R |
| Conf. valeur AI1 7 | Point-7 de l'entrée configurable analogique-1 | 0 | 3000 | 66 | % |
| Conf. sonde AI1 8 | Point-8 reçu de l'entrée configurable analogique-1 | 0 | 1300 | 150 | R |
| Conf. valeur AI1 8 | Point-8 de l'entrée configurable analogique-1 | 0 | 3000 | 77 | % |
| Conf. sonde AI1 9 | Point-9 reçu de l'entrée configurable analogique-1 | 0 | 1300 | 170 | R |
| Conf. valeur AI1 9 | Point-9 de l'entrée configurable analogique-1 | 0 | 3000 | 88 | % |
| Conf. sonde AI1 10 | Point-10 reçu de l'entrée configurable analogique-1 | 0 | 1300 | 190 | R |
| Conf. valeur AI1 10 | Point-10 de l'entrée configurable analogique-1 | 0 | 3000 | 100 | % |
| CONF.ENTR.-X (Entrées) ->Conf.entr.-x | Min | Max | Par Déf | Unité | |
| Désa conf utili list | 0 - Désactivé1 - Configuré par l'utilisateur2 - Sélectionner dans la liste | 20 (des)en1, 2=2en3=1en4, 5=2 | |||
| Polarité | 0- Normalement ouvert (Fermer pour activer)1- Normalement fermé (Ouvrir pour activer) | 0 | 1 | en1, 3=1en2, 4=0en5=0 | |
| Indication | En cas de configuration par l'utilisateur0- Statut1- Avertissement de non-verrouillage2- Avertissement de verrouillage3- Déclenchement électrique4- Arrêt | 0 | 4 | en1=0en2=0en3=4en4=0en5=0 | |
| Activation | En cas de configuration par l'utilisateur0- Actif depuis le démarrage1- Actif depuis activation de sécurité2- Toujours actif | 0 | 2 | en1, 2=2en3, 4=2en5=2 | |
| Sélection une liste | En cas de sélection dans une liste0-Démarrage à distance avec charge1-Démarrage à distance sans charge2-Réservé3-Commande à distance active4-Réservé5-Réservé6-Simuler le bouton d'auto7-Simuler le bouton d'essai8-Réservé9-Simuler le bouton de démarrage10-Simuler le bouton d'arrêt11-Générateur ferme les auxiliaires12-Aucune charge du générateur13-Réservé14-Réservé15-Aucune restauration automatique16-Aucun démarrage automatique17-Verrouillage du tableau18-Aucun fonctionnement (exercice) programmé19-Réservé20-Transfert au générateur/Ouvrir le secteur21-Réservé22-Interdiction à distance23-Trouvé sous tension24-Réservé25-Arrêt d'urgence (uniquement pour entrée-1)25-Faible pression d'huile (uniquement pour entrée-4)25-Haute température (uniquement pour entrée-5)26-Faible niveau d'huile (uniquement pour entrée-4)26-Arrêt D'urgence Non Verrouillable (uniquement pour entrée-1) | 0 | en1=26en2=24en3=24en4=26en5=25 | en1=25en2=0en3=4en4=25en5=25 | |
| Délai activ. | Délai d'activation d'entrée | 0 | 250 | en1, 2=0en3=5en4, 5=0 | Sec |
PS-1 : x = 1(entrée-1), 2(entrée-2); 3(4n5ée ), 4(entrée ) ou 5(entrée )
PS-2 : 25 - Arrêt d'urgence (uniquement pour entrée-1)
25 - Faible pression d'huile (uniquement pour entrée-4)
25 - Haute température (uniquement pour entrée-5)
26 - Faible niveau d'huile (uniquement pour entrée-4)
26 - Arrêt D'urgence Non Verrouillable (uniquement pour entrée-1)
PS-3 : dés = désactiver
4.2.5 Sorties
| CONF. SORTIE-1 (Sorties) ->Conf. Sortie-1 | Min | Max | Par Déf | Unité | |
| Polarité | 0- Normalement ouvert (Fermer pour activer)1- Normalement fermé (Ouvrir pour activer) | 0 | 1 | 0 | |
| Fonction | 0-NON UTILISÉ1-CONTROLE DES VOLETS D'AIR2-REINITIALISATION DE L'ALARME3-ALARME SONORE4-AUCUN DEMARRAGE AUTOMATIQUE5-RESERVE6-HAUTE TENSION DE LA BATTERIE7-BASSE TENSION DE LA BATTERIE8-APPEL POUR UNE EXECUTION (EXERCICE) PROGRAMMÉE9-ALIMENTATION ECU CAN(disponible uniquement sur les appareils Trans-MidiAUTO.CAN)10-ARRÊT ECU CAN(disponible uniquement sur les appareils Trans-MidiAUTO.CAN)11-ERREUR DE CHARGE DE L'ALTERNATEUR12-ALARME COMMUNE13-ALARME COMMUNE DE DÉGLENCHEMENT ÉLECTRIQUE14-ALARME COMMUNE D'ARRÊT15-ALARME COMMUNE D'AVERTISSEMENT16-VENTILATEUR DE REFROIDISSEMENT APRÈS DEMARRAGE17-VENTILATEUR DE REFROIDISSEMENT APRÈS ARRÊT18-PRÉ-ALARME DE TEMPERATURE ELEVÉE DU REFRIGERANT19-ARRÊT DE TEMPERATURE ELEVÉE DU REFRIGERANT20-TEMPORISATEUR DE REFROIDISSEMENT EN MARCHE21-RELAI DE DEMARRAGE EXCITE22-ALARMES RETARDÉS ACTIVES23-ALARME D'ENTRÉE NUMÉRIQUE 124-ALARME D'ENTRÉE NUMÉRIQUE 225-ALARME D'ENTRÉE NUMÉRIQUE 326-ALARME D'ENTRÉE NUMÉRIQUE 427-ALARME D'ENTRÉE NUMÉRIQUE 528-RESERVE29-RESERVE30-RESERVE31-RESERVE32-RESERVE33-RESERVE34-RESERVE35-RESERVE36-RESERVE37-RESERVE38-RESERVE39-ARRÊT D'URGENCE40-ALARME D'ÉCHEC DE DÉMARRAGE41-ALARME D'ÉCHEC D'ARRÊT42-CONF CONTROLE AII43-RELAI DE COMBUSTIBLE EXCITÉ44-SORTIE D'EXCITATION DU MOTEUR À GAZ45-GENERATEUR AU REPOS46-GENERATEUR DISPONIBLE47-GENERATEUR FERME LES AUXILIARES48-ÉCHEC DE FERMETURE DU GÉNÉRATEUR49-ÉCHEC D'OUVERTURE DU GÉNÉRATEUR50-PRÉ-ALARME DE FRÉQUENCE ELEVÉE DU GÉNÉRATEUR51-ARRÊT DE FRÉQUENCE ELEVÉE DU GÉNÉRATEUR52-PRÉ-ALARME DE TENSION ELEVÉE DU GÉNÉRATEUR53-ARRÊT DE TENSION ELEVÉE DU GÉNÉRATEUR54-AUCUNE CHARGE DU GÉNÉRATEUR55-PRÉ-ALARME DE FRÉQUENCE BASSE DU GÉNÉRATEUR56-ARRÊT DE FRÉQUENCE BASSE DU GÉNÉRATEUR57-PRÉ-ALARME DE TENSION BASSE DU GÉNÉRATEUR58-ARRÊT DE TENSION BASSE DU GÉNÉRATEUR59-ARRÊT DU GÉNÉRATEUR60-DISIONCTEUR D'OUVERTURE DU GÉNÉRATEUR61-SORTIE DE SIRENE VERROUILLÉE62-SORTIE DE SIRENE EXCITÉE63-ESSAI DES LAMPES64-RESERVE65-PERTE DE SIGNAL DU CAPTEUR DE VITESSE(Disponible uniquement sur les appareils Trans-MidiAUTO.MPU)66-TEMPÉRATURE BASSE67-ALARME D'ENTRETEN NÉCESSAIRE68-RESERVE69-RESERVE70-RESERVE71-RESERVE72-RESERVE73-RESERVE74-RESERVE75-RESERVE76-RESERVE77-RESERVE78-AUCUNE COMMANDE DE CHARGE79-PRE-ALARME DE FAIBLE PRESSION D'HUILE80-ARRÊT DE FAIBLE PRESSION D'HUILE81-CONF. PRÉA HAUTE AII.82-CONF. ARRÊT HAUTE AII.83-PRE-ALARME DE SUR-COURANT84-SUIR-COURANT85-PRE-ALARME DE SUR-ALIMENTATION86-ARRÊT DE SUR-ALIMENTATION87-PRE-ALARME DE SUR-VITESSE88-ARRÊT DE SUR-VITESSE89-VERROUILLAGE DU TABLEAU90-PRE-CHAUFFAGE (durant la temporisation de préchauffage)91-PRE-CHAUFFAGE (jusqu'à la fin du démarrage)92-PRE-CHAUFFAGE (jusqu'à la fin du chauffage)93-PRE-CHAUFFAGE (jusqu'à la fin de la période de sécurité)94-DEMARRAGE À DISTANCE PRESENT95-TEMPORISATEUR D'ARRÊT À DISTANCE EN MARCHE96-COURT-CIRCUIT97-LIMITATION DE LUMÉT98-ALARME DE DEMARRAGE99-ALARMES DE DEMARRAGE ARMÉES100-RELAI D'ARRÊT EXCITÉ101-SYSTEMÉ EN MODE AUTOMATIQUE102-SYSTEMÉ EN MODE MANUEL103-SYSTEMÉ EN MODE D'ARRÊT104-SYSTEMÉ EN MODE D'ESSAI105-PRE-ALARME DE SOUS-COURANT106-SOUS-COURANT107-PRE-ALARME DE SOUS-ALIMENTATION108-ARRÊT DE SOUS-ALIMENTATION109-PRE-ALARME DE SOUS-VITESSE110-ARRÊT DE SOUS-VITESSE111-EN ATTENTE DU GENERATEUR112-RÉSERVÉ113-ALIMENTATION DE CHARGE DU GÉNERATEUR114-RESERVE115-PRE-ALARME DE BASSE ENTRÉE CONFIGURABLE ANALOGIQUE 1116-ARRÊT DE BASSE ENTRÉE CONFIGURABLE ANALOGIOUE 1117-RESERVE118-RESERVE119-RESERVE120-RESERVE121-STARTER ACTIF122-COMMANDE À DISTANCE ACTIVE123-RETOURS DE PUISANCE124-RÉSERVÉ125-RÉSERVÉ126-RESERVE127-RESERVE128-CONTROLER CHAUFFAGE129-SORTIE À DISTANCE130-DESEQUILIBRE DE CHARG131-POMPE À EAU | 1310 43 | |||
| CONF. SORTIE-2 (Sorties )->Conf. Sortie-2 | Min | Max | Par Déf | Unité | |
| Polarité | 0- Normalement ouvert (Fermer pour activer)1- Normalement fermé (Ouvrir pour activer) | 0 | 1 | 0 | |
| Fonction | Similaire aux options configurables de la Sortie-1 | 0 | 131 | 21 | |
| CONF. SORTIE-3 (Sorties )->Conf. Sortie-3 | Min | Max | Par Déf | Unité | |
| Polarité | 0- Normalement ouvert (Fermer pour activer)1- Normalement fermé (Ouvrir pour activer) | 0 | 1 | 0 | |
| Fonction | Similaire aux options configurables de la Sortie-1 | 0 | 131 | 62 | |
| CONF. SORTIE-4 (Sorties )->Conf. Sortie-4 | Min | Max | Par Déf | Unité | |
| Polarité | 0- Normalement ouvert (Fermer pour activer)1- Normalement fermé (Ouvrir pour activer) | 0 | 1 | 0 | |
| Fonction | Similaire aux options configurables de la Sortie-1 | 0 | 131 | 46 | |
| CONF. SORTIE-5 (Sorties )->Conf. Sortie-5 | Min | Max | Par Déf | Unité | |
| Polarité | 0- Normalement ouvert (Fermer pour activer)1- Normalement fermé (Ouvrir pour activer) | 0 | 1 | 0 | |
| Fonction | Similaire aux options configurables de la Sortie-1 | 0 | 131 | 12 | |
| CONF. SORTIE-6 (Sorties )->Conf. Sortie-6 | Min | Max | Par Déf | Unité | |
| Polarité | 0- Normalement ouvert (Fermer pour activer)1- Normalement fermé (Ouvrir pour activer) | 0 | 1 | 0 | |
| Fonction | Similaire aux options configurables de la Sortie-1 | 0 | 131 | 12 | |
4.2.6 Temporisateurs
| TEMPOR. DÉMARR (Temporisateurs) -> Tempor. Démarr | Min | Max | Par Déf | Unité | |
| Délai démarr à dist | Délai de démarrage à distance | 0 | 3600 | 4 | Sec |
| Préchauffage | Préchauffage | 0 | 250 | 3 | Sec |
| Déviation préchauff | Déviation de préchauffage | 0 | 250 | 0 | Min |
| Délai sécurité | Délai de sécurité | 0 | 99 | 5 | Sec |
| Temps chauffage | Durée de chauffage | 0 | 250 | 3 | Sec |
| Durée sirène | Durée de la sirène | 0 (dés) | 999 | 60 | Sec |
| Durée excit chg. | Durée d'excitation de charge | 0 | 99 (cont) | 15 | Sec |
| Durée ventil. Refr. | Durée du ventilateur de refroidissement | 0 | 250 | 180 | Sec |
| Durée mode inactif | Durée du mode inactif (Limitation de fumée) | 0 (dés) | 3600 | dis | Sec |
| Arrêt dur mode inact | Arrêt de la durée du mode inactif (Arrêt de limitation de fumée) | 0 | 250 | 5 | Sec |
| TEMPOR. ARRÊT (Temporisateurs->Tempor. Arrêt) | Min | Max | Par Déf | Unité | |
| Délai arrêt à dist | Délai d'arrêt à distance | 0 | 250 | 4 | Sec |
| Durée refr. | Durée de refroidissement | 0 (dés) | 3600 | 60 | Sec |
| Durée échec arrêt | Durée d'échec d'arrêt | 15 | 99 | 30 | Sec |
PS: dés = désactiver cont = continu
4.2.7 Modules d'expansion
| MODULE GPRS (Modules d'expansion GPRS) | Min | Max | Par Déf | Unité | |
| Sélect activ/désactiv | Sélection du module d'expansion GPRS | 0-DÉSACTIVÉ1-GPRS SERVEUR2-GPRS CLIENT3-SMS | 1-SERVEUR | ||
| Sélection rappel | Sélection du rappel | ACTIV/DÉSAC | DÉSAC | ||
| Rafraîch. inf. Cell. | Rafraîchissement des informations de cellules | 0 (dés) | 999 | 2 | Min |
| Données de localisat. | Données de localisation | ACTIV/DÉSAC | DÉSAC | ||
| Localisation avert. | Localisation avertissement | 1 (dés) | 999 | 1 (dés) | Km |
4.2.8 Ajustement utilisateur
| GÉN. TENSION DÉCAL (Ajust. Utilisateur->Gén. tension décal) | Min | Max | Par Déf | Unité | |
| Gén. décal V1 | Décalage V1 du générateur | -20 | 20 | 0 | V~ |
| Gén. décal V2 | Décalage V2 du générateur | -20 | 20 | 0 | V~ |
| Gén. décal V3 | Décalage V3 du générateur | -20 | 20 | 0 | V~ |
| COURANT DÉCAL (Ajust. Utilisateur->Courant décal) | Min | Max | Par Déf | Unité | |
| Courant décal I1 | Courant de décalage I1 | -20 | 20 | 0 | A~ |
| Courant décal I2 | Courant de décalage I2 | -20 | 20 | 0 | A~ |
| Courant décal I3 | Courant de décalage I3 | -20 | 20 | 0 | A~ |
| TENS.GÉN. BATT&CHARG (Ajust. Utilisateur->Tens.gén. Batt&charg) | Min | Max | Par Déf | Unité | |
| Tension décal batt. | Tension de décalage de la batterie | - 05. | 5.0 | 0 | V--- |
| Décal tens.chg.gén. | Tension de décalage de la charge du générateur | - 05. | 5.0 | 0 | V--- |
| DÉCAL ENTR. SONDES (Ajust. Utilisateur )->Décal entr. sondes | Min | Max | Par Déf | Unité | |
| Décal pres. Huile | Décalage de la pression d'huile | -2 0. | 2.0 | 0.0 | BAR |
| Décal température | Décalage de la température du réfrigérant | -20 | 20 | 0 | °C |
| Conf. décal Ai1 | Décalage de l'entrée configurable analogique-1 | -200 | 200 | 0 | % |
- Spécifications
| Utilisation du matériel | : Electrical control equipment for generating sets. |
| Boîtier et montage | : 158 mm x 111 mm x 67 mm(6.22inch x 4.37inch x 2.63inch). (Connecteurs inclus). Boîtier en plastique pour montage sur tableau. |
| Emplacement sur tableau | : 120mm x 94mm(4.72inch x 3.70inch). |
| Protection contre les impacts mécaniques | : 1Joule (IK06). |
| Classe de protection | : IP65 au tableau frontal. |
| Poids | : Appénégmativement |
| Conditions environnementales | : Standard, à l'intérieur, à une altitude inférieure à 2000 mètres avec une humidité sans condensation. |
| Température de service et d'entreposage | : -20°C à +70°C / -30°C à +80°C |
| Humidité de service et d'entreposage | : 95 % max. (sans condensation) |
| Vibration | : EN 60068-2-6Dix balayages dans chacun des trois axes principaux 5Hz à 8Hz @ +/-7.5mm, 8Hz à 500Hz @ 2gn. |
| Choc | : EN 60068-2-27Trois chocs dans chacun des trois grands axes 15gn en 11mS. |
| Catégorie d'installation sur alimentation | : Appareils II, équipements portatifs |
| Degré de pollution | : II, niveau normal de bureau ou de lieu de travail, pollution non conductrice |
| Mode de fonctionnement | : Continu. |
| Tension et alimentation | : 8 à 32 V (Pic 36 V) = = = |
| Décrochage au démarrage | : La tension de la batterie peut être de "0" VDC pour un max. De 50 ms durant le démarrage (la tension de la batterie doit être au moins égale à la tension nominale avant le démarrage). |
| Mesure de la tension de la batterie | : 8 à 32 V précision : 1 % FS, résolution : 0,1 V |
| Mesure de la tension du générateur | : 10 à 300 V AC Ph-N, 5 à 99.9 Hz. Précision : 1 % FS, résolution : 1 V, Harmoniques: jusqu'à la 11ème harmonique. |
| Fréquence du générateur | : 5 à 99,9Hz (min. 20 VAC Ph-N) Précision : 0,25 % FS, résolution : 0,1 Hz. |
| Entrée du capteur de vitesse | : 35 à 10000 Hz (4 à 35 volts en pic continu).Précision : 0,25 % FS.(disponible uniquement sur les appareils Trans-MidiAUTO.MPU) |
| CT secondaire | : 5A. |
| Excitation du générateur de charge | : 210mA à 12V, 105mA à 24V. Nominal 2.5W. |
| Mesure de la tension du générateur de charge | : 8 à 32 V précision : 1 % FS, résolution : 0,1 V. |
| Mesure du capteur | : 0 à 1300 ohm, précision : 1 % FS, résolution : 1 ohm. |
| Mesure de la Température de Cabine | : -50 à 10000 cm/s résolution °C. |
| Interface de communication | : RS-232(en option), RS-485(en option), communication CanBus avec 1939 ECU(en option) |
| Modules de comm. en option | : GSM/GPRS/GPS. |
| Sorties de relais | : Sorties de relais de contacteurs du générateur 8A@50V ~ |
| Sorties du transistor | : Combustible sortie ou configurable-1 1A avec une tension d'alimentation DCDémarrage ou sortie ou configurable-2 1A avec une tension d'alimentation DCSortie configurable-3 1A avec une tension d'alimentation DCSortie configurable-4 1A avec une tension d'alimentation DCSortie configurable-5 1A avec une tension d'alimentation DCSortie configurable-6 1A avec une tension d'alimentation DCToutes les sorties du transistor sont alimentées de la borne 19 d'alimentation DC |
| Approbations | : EAC, CE |
6. Société du fabricant
Informations sur le fabricant:
Emko Elektronik Sanayi ve Ticaret A.Ş.
Informations sur le service de réparation et de maintenance:
Emko Elektronik Sanayi ve Ticaret A.Ş.
Trans-midiAUTO.MPU.232 : Appareil de démarrage automatique avec MPU entrée pour RS-232ation
Trans-midiAUTO.CAN.232 : Appareil de démarrage automatique avec CanBus J1939 ECU corRSU232ationommunication
Trans-midiAUTO.MPU.485 : Appareil de démarrage automatique avec MPU entré ou R8-485ation
Trans-midiAUTO.CAN.485 : Appareil de démarrage automatique avec CanBus J1939 ECU co-RS-485ation ommunication
Trans-midiAUTO.MPU.232.GPRS : Appareil de démarrage automatique avec MPU entrée pour 2012 GSM-GPRS fonctionnalité
Trans-midiAUTO.CAN.232.GPRS : Appareil de démarrage automatique avec CanBus J1939 ECU corréution 0mmunication GSM-GPRS fonctionnalité
Trans-midiAUTO.MPU.485.GPRS : Appareil de démarrage automatique avec MPU entré ORRification GSM-GPRS fonctionnalité
Trans-midiAUTO.CAN.485.GPRS : Appareil de démarrage automatique avec CanBus J1939 ECU corRS-485ationommunication GSM-GPRS fonctionnalité
Trans-midiAUTO.MPU.232.GPRS+GPS: Appareil de démarrage automatique avec MPU entrée pRéalisation GSM-GPRS+GPS fonctionnalité
Trans-midiAUTO.CAN.232.GPRS+GPS: Appareil de démarrage automatique avec CanBus J1939 ECU co-RS-2022 cation ommunication, GSM-GPRS+GPS fonctionnalité
Trans-midiAUTO.MPU.485.GPRS+GPS: Appareil de démarrage automatique avec MPU entrée pRénalisation GSM-GPRS+GPS fonctionnalité
Trans-midiAUTO.CAN.485.GPRS+GPS: Appareil de démarrage automatique avec CanBus J1939 ECU coRS-485ation ommunication GSM-GPRS+GPS fonctionnalité
EMKO
Votre Partenaire Technologique
Nous vous remercions d'avoir choisi les produits Emko Elektronik.
Vous pouvez télécharger le manuel d'utilisation détaillé sur notre site internet.
www.emkoelektronik.com.tr
