Type de produit	Souffleur (ventilateur) pour hotte de cuisine
Marque	BEST
Modèle	PM12
Utilisation	Domestique, évacuation des vapeurs de cuisson vers l'extérieur
Débit d'air	1200 pi³/min (2 ventilateurs de 600 pi³/min chacun)
Alimentation	Électrique secteur, mise à la terre obligatoire
Protection thermique	Oui, arrêt automatique en cas de surchauffe, redémarrage après refroidissement
Positions de sortie	Dessus, avant, arrière, côté (4 options)
Matériau des conduits	Métal uniquement (pour réduire les risques d'incendie)
Installation	Intégré dans la hotte, par personnel qualifié
Nettoyage	Nettoyer régulièrement la roue du ventilateur ; ne pas laisser la graisse s'accumuler
Sécurité	Couper l'alimentation avant entretien ; porter lunettes et gants ; mise à la terre
Pièces de rechange	Ventilateur 600 pi³/min (S97021509), adaptateur/volet 8 po rond (SV08543)
Conformité	NFPA, ASHRAE, codes locaux de construction
Garantie	Consulter le site web du fabricant pour l'énoncé de garantie

FOIRE AUX QUESTIONS - PM12 BEST

Comment installer le ventilateur PM12 dans ma hotte ?

Fixez la plaque du ventilateur à la hotte à l'aide des vis fournies (4 vis 10-24 pour sortie dessus, 2 vis pour sortie avant/arrière). Branchez le cordon d'alimentation dans le connecteur après avoir retiré la plaque des connecteurs. Assurez-vous que la mise à la terre est correctement effectuée.

Quelle est la différence entre les modèles PM6 et PM12 ?

Le PM6 utilise un seul ventilateur (600 pi³/min) tandis que le PM12 en utilise deux (1200 pi³/min total). Les procédures d'installation sont similaires, mais le PM12 nécessite plus d'écrous et de connexions.

Puis-je utiliser des conduits en plastique avec ce ventilateur ?

Non, pour réduire les risques d'incendie, utilisez uniquement des conduits en métal.

Que faire si le moteur du ventilateur s'arrête et redémarre tout seul ?

C'est normal : le ventilateur possède une protection thermique qui coupe le moteur en cas de surchauffe. Il redémarre automatiquement après refroidissement. Si le cycle se répète, faites vérifier l'appareil.

Comment nettoyer le ventilateur PM12 ?

Nettoyez régulièrement la roue du ventilateur et les filtres pour éviter l'accumulation de graisse. Coupez l'alimentation avant tout nettoyage. Utilisez un chiffon doux et évitez les produits abrasifs.

Quelles sont les précautions de sécurité importantes ?

Coupez l'alimentation électrique avant toute intervention. Portez des lunettes et des gants de sécurité. Assurez-vous que l'appareil est correctement mis à la terre. Ne l'utilisez pas avec une commande de vitesse à semi-conducteur.

Puis-je utiliser ce ventilateur avec un variateur de vitesse ?

Non, n'utilisez pas de commande de vitesse à semi-conducteur additionnelle. Utilisez uniquement les commandes fournies avec la hotte.

Où puis-je trouver les pièces de rechange pour le PM12 ?

Les pièces de rechange incluent le ventilateur (réf. S97021509) et l'adaptateur/volet 8 po rond (SV08543). Consultez le site web du fabricant avec le numéro de modèle.

Le ventilateur doit-il être mis à la terre ?

Oui, cet appareil doit être mis à la terre. Fixez le fil de mise à la terre du ventilateur au goujon de mise à la terre à l'aide d'un écrou hexagonal.

Quelle est la garantie du ventilateur PM12 ?

Pour obtenir l'énoncé de garantie et la liste des pièces de rechange, inscrivez votre numéro de modèle sur le site Internet du fabricant.

MODE D'EMPLOI PM12 BEST

- N'utilisez cet appareil que de la façon prévue par le manufacturier. Si vous avez des questions, contactez le manufacturier à l'adresse ou au numéro de téléphone indiqués dans la garantie.

• Avant de réparer ou de nettoyer l'appareil, couper l'alimentation électrique en verrouillant le panneau de distribution afin d'éviter sa remise en marche accidentelle. Si le panneau de distribution ne peut être verrouillé, y fixer un avertissement en évidence, telle qu'une étiquette de couleur vive.
• Les travaux d'installation et de raccordement électrique doivent être effectués par du personnel qualifié, conformément aux codes et aux standards de construction, incluant ceux concernant la protection contre les incendies.
• Une quantité d'air adéquate est requise afin d'assurer une bonne combustion et l'évacuation des gaz par la cheminée dans le cas des équipements alimentés au gaz afin de prévenir les retours de cheminée. Conformez-vous aux instructions et aux standards de sécurité des manufacturiers d'équipement de chauffage, tel qu'ils sont publiés par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) ainsi que les responsables des codes locaux.
• Veillez à ne pas endommager le câblage électrique ou d'autres équipements non apparents lors de la découpe ou du perçage du mur ou du plafond.
• Les ventilateurs avec conduits doivent toujours évacuer l'air à l'extérieur.
• Ne pas utiliser cet appareil avec une commande de vitesse à semi-conducteur additionnelle.
• Afin de réduire les risques d'incendie, n'utilisez que des conduits de métal.
  • Cet appareil doit être mis à la terre.
• Il est recommandé de porter des lunettes et des gants de sécurité lors de l'installation, de l'entretien ou de la réparation de cet appareil.
• Lorsqu'une réglementation est en vigueur et qu'elle comporte des exigences d'installation et/ou de certification plus restrictives, lesdites exigences prévalent sur celles de ce document et l'installateur entend s'y conformer à ses frais.

AFIN DE RÉDUIRE LES RISQUES DE FEU DE CUISINIÈRE :

A. Ne jamais laisser les appareils de cuisson sans surveillance lorsqu'ils sont réglés à feu vif. Les débordements engendrent de la fumée et des déversements
graisseux pouvant s'enflammer. Chauttez l'huile lentement, à feu doux ou moyen B. Mettez toujours la hotte en marche lorsque vous cuisinez à feu vif ou que vous cuisinez des mets flambés (par ex. : crêpes Suzette, cerises jubilé, steaks au poivre flambés).
C. Nettoyez régulièrement la roue du ventilateur. Ne laissez pas la graisse s'accumuler sur le ventilateur, le filtre ou les conduits d'évacuation.
D. Utilisez le bon format de casserole. Servez-vous toujours de casseroles et d'ustensiles appropriés à la dimension de la surface chauffante.

AFIN DE RÉDUIRE TOUT RISQUE DE BLESSURES LORS D'UN FEU DE CUISINIÈRE, SUIVEZ CES DIRECTIVES\*:

1. ÉTOUFFEZ LES FLAMMES avec un couvercle hermétique, une tôle à biscuits ou un plateau métallique et ensuite, éteignez le brûleur. PRENEZ SOIN D'ÉVITER les brûlures. SI LES FLAMMES NE S'ÉTEIGNENT PAS IMMÉDIATEMENT, ÉVACUEZ LES LIEUX ET APPELEZ LES POMPIERS.
2. NE PRENEZ JAMAIS UNE CASSEROLE EN FLAMMES DANS VOS MAINS. Vous pourriez vous brûler.
3. N'UTILISEZ PAS D'EAU, incluant un linge à vaisselle ou une serviette mouillée, cela pourrait occasionner une violente explosion de vaneur.
4. N'utilisez un extincteur QUE DANS LE CAS OÙ

A. Vous possédez un extincteur de classe ABC et vous en connaissez le fonctionnement.

B. Le feu est petit et limité à l'endroit où il a débuté.
C. Les nompiers ont été avisés.
D. Vous pouvez combattre l'incendie en ayant accès à une sortie de secours.
* Tirées du Kitchen Fire Safety Tips publié par la NFPA.

• Pour usage domestique seulement. Ne pas utiliser pour évacuer des vapeurs ou des matières dangereuses ou explosives.
• Afin d'éviter tout dommage au moteur et de débalancer ou de rendre bruyante la roue du moteur, garder votre appareil à l'abri des poussières de gypse et de construction/rénovation, etc.
• Ce ventilateur possède une protection thermique qui éteindra automatiquement le moteur s'il devient surchauffé. Le moteur redémarrera automatiquement une fois refroidi. Si le moteur continue à arrêter et à redémarrer, faites-le vérifier.
• Veuillez consulter l'autocollant apposé à l'intérieur de la hotte pour plus d'information ou autres exigences.
• Afin de réduire les risques d'incendie et évacuer l'air adéquatement, assurez-vous que les conduits évacuent l'air à l'extérieur. Ne pas évacuer l'air dans des espaces restreints comme l'intérieur des murs ou plafond ou dans le grenier, faux plafond ou garage.

Aux États-Unis Au Canada

Pour obtenir l'énoncé de garantie, la liste de pièces de remplacement, ainsi que les instructions détaillées, inscrire votre numéro de modèle sur notre site Internet.

Installation de la plaque du ventilateur PM6

1. Fixer le ventilateur à la plaque à l'aide de (6) écrous hexagonaux 10-24 (inclus).
2. Fixer le fil de mise à la terre du ventilateur au goujon de mise à la terre à l'aide de (1) écrou hexagonal 10-24 (inclus).

NOTES : Il y a quatre (4) positions de sortie possibles pour PM6 et PM12 : dessus, avant, arrière et côté (1).

Enlever l'ouverture préamorcée de la sortie choisie du boîtier avant d'installer le ventilateur dans la hotte. Le ventilateur peut être installé avant ou après l'installation de la hotte dans le plafond. Cependant, il est plus facile d'installer la hotte dans le plafond sans le ventilateur interne installé.

Le volet peut être installé sur le boîtier avant l'installation de la hotte dans le plafond pour les options de sortie Côté et Dessus seulement. Autrement, le volet doit être installé sur le boîtier une fois que la hotte est installée dans le plafond. Fixer le volet sur la partie externe de la hotte à l'aide de vis 8-18 (incluses).

Volet de 10 po (inclus avec la hotte) pour l'ensemble de ventilateur PM12, volet de 8 po (inclus avec l'ensemble de ventilateur PM6) pour l'ensemble de ventilateur PM6.

Installation du ventilateur avec sortie sur le dessus (PM6 montré aux FIG. 3 & 5). Suivre la même méthode pour PM12.

1. Fixer la plaque du ventilateur à la hotte à l'aide de (4) vis 10-24 (incluses) tel qu'illustré ci-dessus.

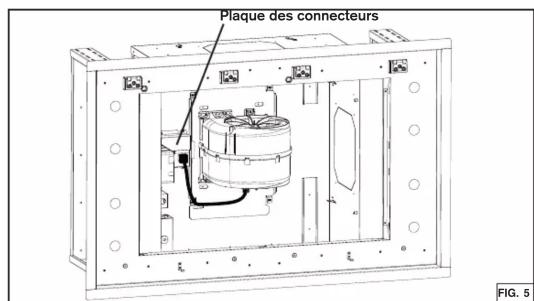

Branchement du ventilateur PM6

1. Pivoter la plaque des connecteurs pour découvrir un connecteur.
2. Brancher le cordon d'alimentation du ventilateur dans le connecteur tel qu'illustré ci-dessus.

Installation de la plaque du ventilateur PM12

1. Fixer les ventilateurs à la plaque à l'aide de (12) écrous hexagonaux 10-24 (inclus).
2. Fixer les fils de mise à la terre des ventilateurs aux goujons de mise à la terre à l'aide de (2) écrous hexagonaux 10-24 (inclus).

Installation du ventilateur avec sortie avant/arrière (PM12 avant montré aux FIG. 4 & 6). Suivre la même méthode pour la sortie sur le côté et avec le ventilateur PM6.

1. Fixer la plaque du ventilateur à la hotte en insérant les crochets dans les rainures et en utilisant (2) vis 10-24 (incluses) tel qu'illustré ci-dessus.

Branchement du ventilateur PM12

1. Enlever la plaque des connecteurs.
2. Brancher le cordon d'alimentation de chaque ventilateur dans un connecteur tel qu'illustré ci-dessus.

Pièces de remplacement :

VENTILATEUR (1) 600 PI ^3 /MIN : S97021509 ADAPTATEUR/VOLET 8 po ROND : SV08543
