ESM-9450 - Non catégorisé Emko - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Détails non disponibles
Utilisation	Détails non disponibles
Maintenance et Réparation	Détails non disponibles
Sécurité	Détails non disponibles
Informations Générales	Détails non disponibles

FOIRE AUX QUESTIONS - ESM-9450 Emko

Comment réinitialiser l'Emko ESM-9450 ?

Pour réinitialiser l'Emko ESM-9450, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que l'indicateur lumineux clignote.

L'Emko ESM-9450 ne s'allume pas, que faire ?

Vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez d'utiliser un autre câble d'alimentation.

Comment calibrer l'Emko ESM-9450 ?

Pour calibrer l'Emko ESM-9450, accédez au menu de paramètres, sélectionnez l'option de calibration et suivez les instructions affichées à l'écran.

L'Emko ESM-9450 affiche une erreur, que signifie-t-elle ?

Les codes d'erreur varient selon le modèle. Consultez le manuel d'utilisation pour identifier le code d'erreur spécifique et les étapes de dépannage correspondantes.

Puis-je connecter l'Emko ESM-9450 à un réseau Wi-Fi ?

Oui, l'Emko ESM-9450 peut être connecté à un réseau Wi-Fi. Accédez aux paramètres réseau dans le menu pour configurer la connexion.

Quel est le poids de l'Emko ESM-9450 ?

L'Emko ESM-9450 pèse environ 1,5 kg.

Où puis-je trouver le manuel d'utilisation de l'Emko ESM-9450 ?

Le manuel d'utilisation est disponible en ligne sur le site officiel d'Emko dans la section 'Support' ou 'Téléchargements'.

Comment puis-je contacter le support technique pour l'Emko ESM-9450 ?

Vous pouvez contacter le support technique d'Emko par téléphone ou par e-mail. Les coordonnées se trouvent sur le site officiel d'Emko dans la section 'Contact'.

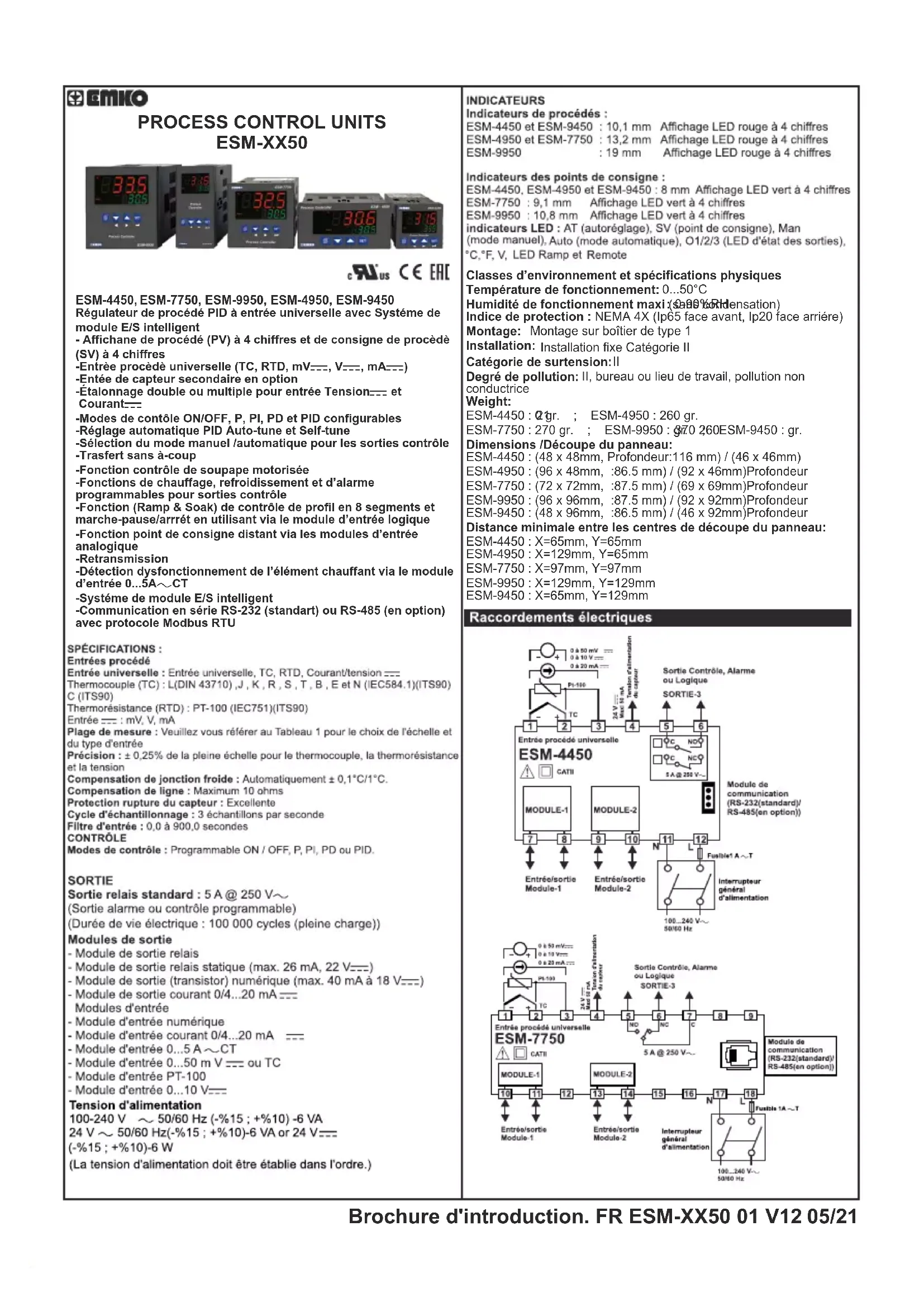

MODE D'EMPLOI ESM-9450 Emko

Classes d’environnement et spécifications physiques Installation: Catégorie de surtension: Degré de pollution: Installation fixe Catégorie II

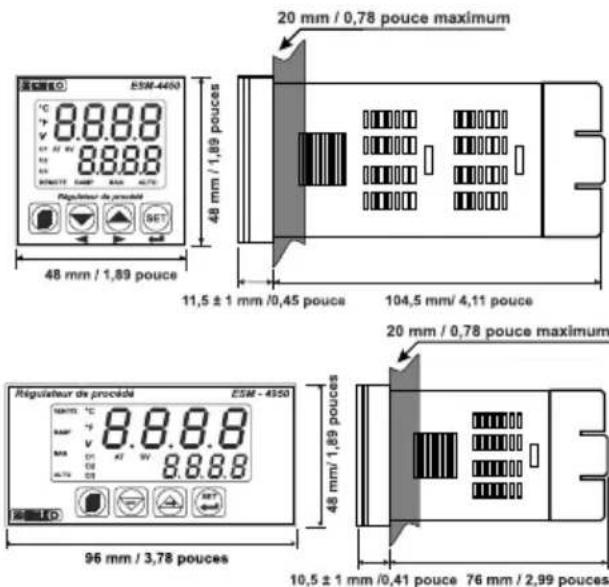

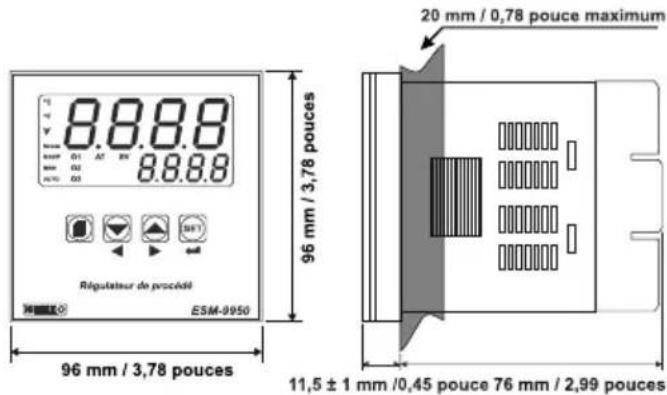

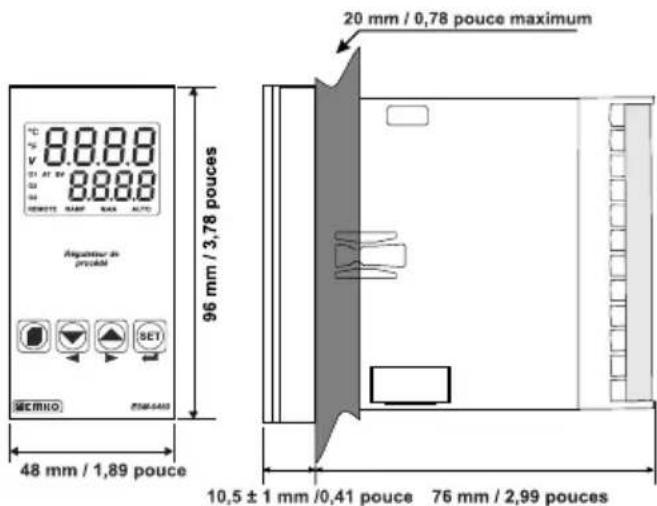

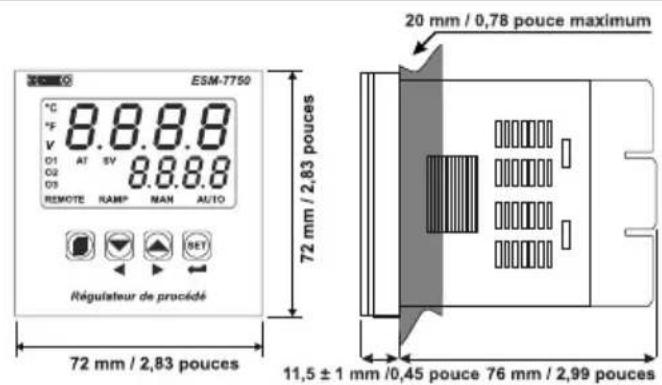

II, bureau ou lieu de travail, pollution non conductrice Température de fonctionnement: Humidité de fonctionnement maxi (sans condensation) Indice de protection : NEMA 4X (Ip65 face avant, Ip20 face arriére) 0...50°C 0-90%RH Montage sur boîtier de type 1 ESM-4450 : 0 gr. ; ESM-4950 : 260 gr. ESM-7750 : 270 gr. ; ESM-9950 : gr. ; ESM-9450 : gr. ESM-4450 : (48 x 48mm, Profondeur:116 mm) / (46 x 46mm) ESM-4950 : (96 x 48mm, :86.5 mm) / (92 x 46mm)Profondeur ESM-7750 : (72 x 72mm, :87.5 mm) / (69 x 69mm)Profondeur ESM-9950 : (96 x 96mm, :87.5 mm) / (92 x 92mm)Profondeur ESM-9450 : (48 x 96mm, :86.5 mm) / (46 x 92mm)Profondeur ESM-4450 : X=65mm, Y=65mm ESM-4950 : X=129mm, Y=65mm ESM-7750 : X=97mm, Y=97mm ESM-9950 : X=129mm, Y=129mm ESM-9450 : X=65mm, Y=129mm

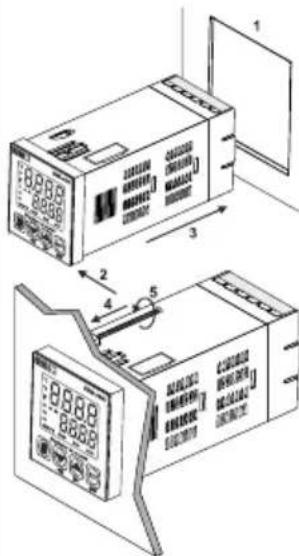

Montage: Weight: Dimensions /Découpe du panneau: Distance minimale entre les centres de découpe du panneau:

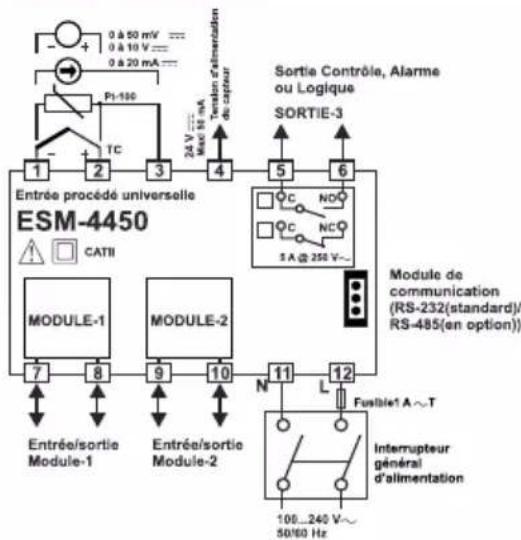

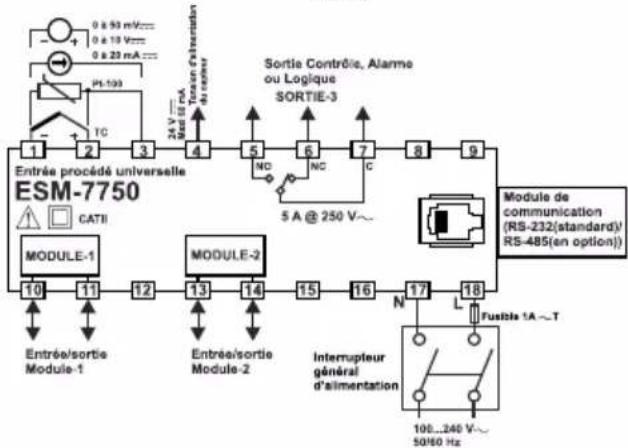

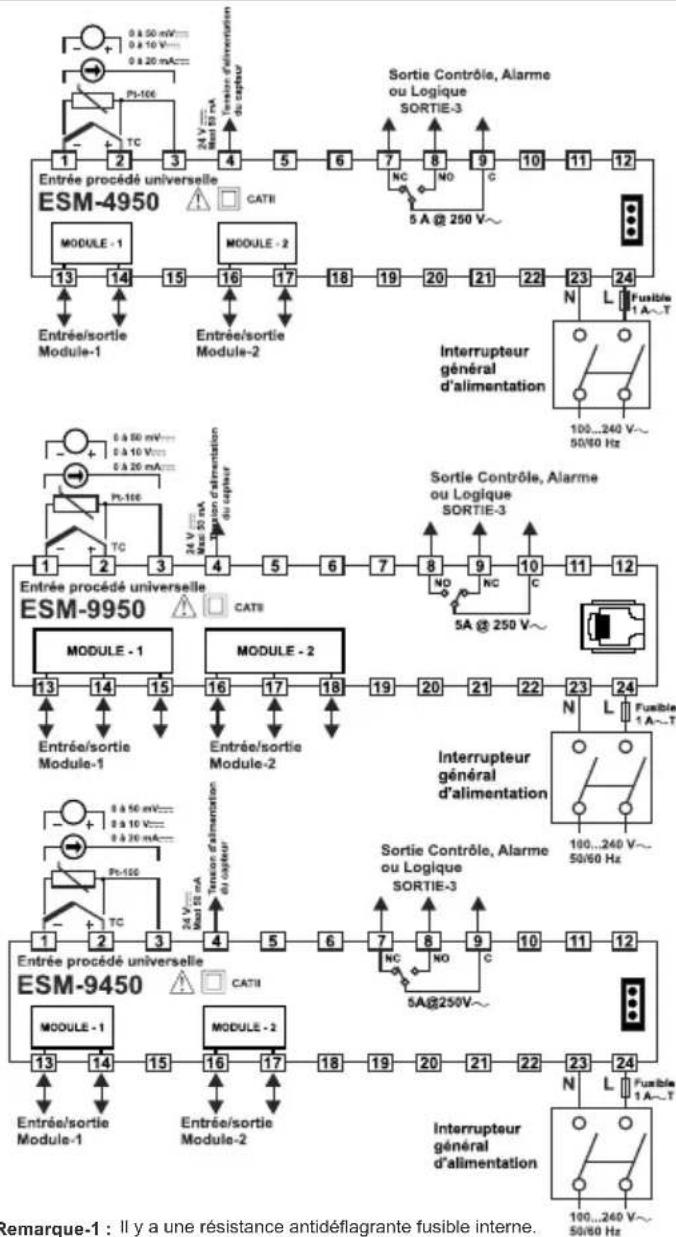

Régulateur de procédé PID à entrée universelle avec Systéme de module E/S intelligent - Affichane de procédé (PV) à 4 chiffres et de consigne de procèdè (SV) à 4 chiffres -Entrèe procèdè universelle (TC, RTD, mVZ, VZ, mAZ) -Entée de capteur secondaire en option -Étalonnage double ou multiple pour entrée TensionZ et CourantZ -Modes de contôle ON/OFF, P, PI, PD et PID configurables -Réglage automatique PID Auto-tune et Self-tune -Sélection du mode manuel /automatique pour les sorties contrôle -Trasfert sans à-coup -Fonction contrôle de soupape motorisée -Fonctions de chauffage, refroidissement et d’alarme programmables pour sorties contrôle -Fonction (Ramp & Soak) de contrôle de profil en 8 segments et marche-pause/arrrét en utilisant via le module d’entrée logique -Fonction point de consigne distant via les modules d’entrée analogique -Retransmission -Détection dysfonctionnement de I’élément chauffant via le module d’entrée 0...5AVCT -Systéme de module E/S intelligent -Communication en série RS-232 (standart) ou RS-485 (en option) avec protocole Modbus RTU2 DIMENSIONS Remarque-1 : Remarque-3 : “L” N” Il y a une résistance antidéflagrante fusible interne. 1A T pour l'alimentation 240V or 24V 1A T pour l'alimentation 24V est ( + ) ,” est ( - ) pour 24V tension d'alimentation V V V

Remarque-2 :Un fusible externe est recommandé.

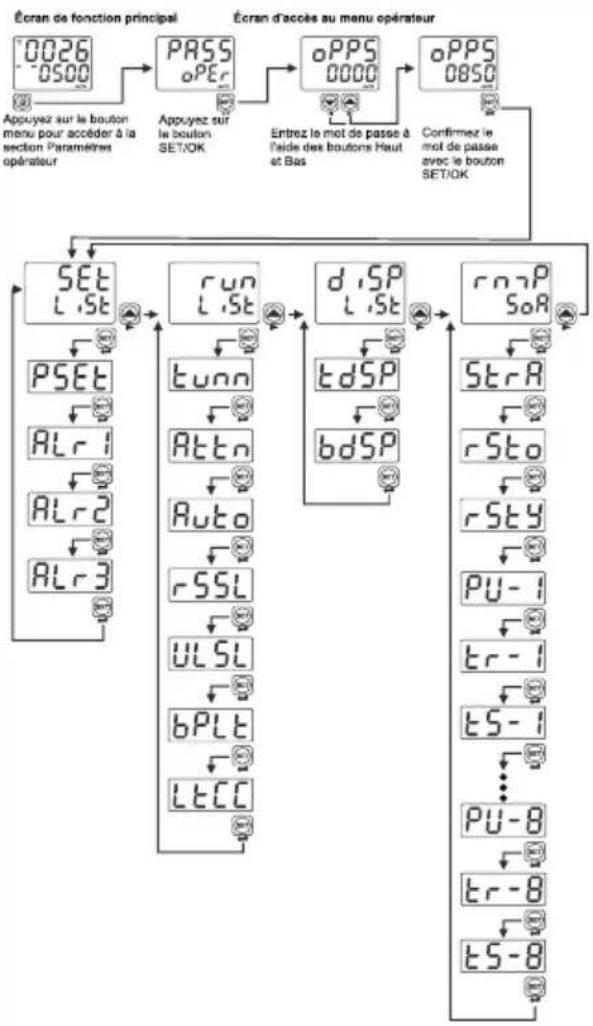

• Auto-Self Tune L’action Self-Tune est exécutée, si les conditions sont réunies au démarrage initial. En mode normal, il contrôle les conditions de réglage de la sélection Auto Tune expliquée ci-dessous. Si une des conditions est réalisée, I’action Auto-Tune est exécutée4 Elle définit la fonction de la partie supérieure de I’écran. Ce paramétre détermine la valeur affichée dans la partie supérieure de I’écran. La valeur de procédé (PV) est affichée dans la partie supérieure de I’écran. Le résultat de la soustraction de la valeur de consigne de procédé et de la valeur de procédé (SV-PV) est affiché dans la partie supérieure de I’écran. 0 p. 50

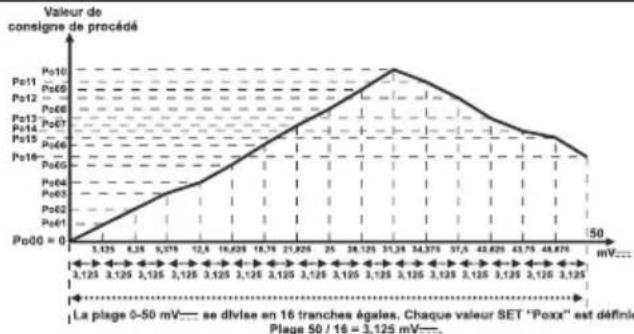

• mV ( -1999 ; 9999 )Z 0 p. 5
• V ( -1999 ; 9999 )Z 0 p. 10
• V ( -1999 ; 9999 )Z 0 p. 20
• mA ( -1999 ; 9999 )Z 4 mA ( -1999 ; 9999 )Z Si un des modules d’entrée analogique est connecté au port du Module-1 ou Module-2, la valeur mesurée de module s’affiche dans la partie supérieure de I’écran. En passant du mode manuel au mode automatique, la derniére valeur de sortie procédé du mode maunel est acceptée comme premiére valeur de sortie procédé du mode automatique et le mode automatique prend la suite. La derniére valeur de sortie procédé en % du mode automatique est acceptée comme valeur de sortie procédé du mode manuel et le mode manuel prend la suite.5 Si le paramètre Ar est sélectionné , la bande proportionnelle de chauffage est utilisée pour le processus PID de chauffage au lieu du paramètre Ar et la bande proportionnelle de refroidissement est utilisée pour le processus PID de refroidissement au lieu du paramètre Ar.6 Contrôle de sortie Activer / Désactiver la sélection. Si l'entrée numérique est branchée sur la prise Module-1 et Module-2, ne sélectionnez pas la même fonction pour deux modules. La sélection de contrôle de sortie de processus (5) ne fonctionne que si le mode AUTO est actif. Si le mode manuel est actif, la sortie est désactivée mais elle peut à nouveau être modifiée manuellement.78910 p. 20

Ce symbole est utilisé pour les avertissements de sécurité. L'utilisateur doit prêter attention à ces avertissements Ce symbole est utilisé pour déterminer les situations dangereuses résultant d'un choc électrique. L'utilisateur doit absolument prêter attention à ces avertissements. Ce symbole est utilisé pour déterminer les remarques importantes sur les fonctions et l'utilisation de l'appareil
