Type de produit	Magnétoscope VHS (lecteur/enregistreur vidéo)
Dimensions (L x H x P)	360 x 94 x 230 mm
Poids	Environ 3 kg
Alimentation	110-240 V, 50/60 Hz
Consommation électrique	Environ 10 W
Système TV	CCIR 625 lignes, 50 images/s
Systèmes couleur supportés	PAL, MESECAM, NTSC (3.58/4.43)
Formats d'enregistrement	PAL/MESECAM/NTSC 3.58/NTSC 4.43
Sortie RF	PAL/SECAM (G ou K)
Entrée vidéo	1 V c-c, 75 ohms
Sortie vidéo	1 V c-c, 75 ohms
Entrée audio	-6 dBm, 47 kohms
Sortie audio	-6 dBm, 1,5 kohms
Bande passante audio (mono)	100 Hz - 10 kHz
Bande passante audio (stéréo)	20 Hz - 10 kHz
Rapport signal/bruit (stéréo)	≥66 dB
Plage dynamique (stéréo)	≥80 dB
Fonctions spéciales	OPR (qualité d'image optimale), répétition, vidéo docteur, arrêt sur image, ralenti (modèles L372/L377/L378), sélection système couleur, audio Hi-Fi stéréo
Télécommande	Oui, avec 3 piles AAA
Nettoyage	Chiffon doux et humide pour le boîtier ; tête vidéo à nettoyer avec cassette nettoyante
Sécurité	Débrancher avant nettoyage ; ne pas exposer à l'humidité ; ne pas retirer le capot ; réparation par un professionnel

FOIRE AUX QUESTIONS - L372 LG

Comment insérer une cassette vidéo dans le magnétoscope ?

Insérez la cassette avec l'étiquette vers le haut et la flèche dirigée vers la fente. Poussez doucement jusqu'à ce qu'elle s'enclenche.

Pourquoi n'y a-t-il pas d'image ni de son ?

Vérifiez que le magnétoscope et le téléviseur sont sous tension et correctement connectés. Assurez-vous que le téléviseur est réglé sur le canal vidéo (canal 36) ou sur l'entrée AV. Vérifiez que le câble antenne n'est pas endommagé.

Comment améliorer la qualité de l'image lors de la lecture ?

Utilisez les touches TRK (▲/▼) pour réduire les parasites. Activez la fonction OPR (Optimal Picture Quality) dans le menu pour un réglage automatique.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que le magnétoscope est allumé et que les piles sont correctement installées (3 piles AAA). Remplacez les piles si nécessaire.

Comment enregistrer une émission télévisée ?

Sélectionnez la chaîne à enregistrer sur le téléviseur. Insérez une cassette avec protection d'écriture intacte. Appuyez sur SPEED pour choisir la vitesse (SP/LP). Appuyez sur REC ● pour démarrer l'enregistrement.

Pourquoi la cassette est-elle éjectée automatiquement lors de l'enregistrement ?

La languette de protection contre l'enregistrement a été retirée. Bouchez l'ouverture avec du ruban adhésif ou utilisez une autre cassette.

Comment nettoyer les têtes vidéo ?

Utilisez une cassette de nettoyage pour têtes vidéo (disponible en magasin). Insérez-la et laissez-la tourner quelques secondes selon les instructions.

Comment configurer le système de couleur (PAL/MESECAM/NTSC) ?

Appuyez sur MENU puis utilisez les touches ◀/▶ pour sélectionner l'icône [Système couleur]. Appuyez sur DISPLAY/OK puis ▲/▼ pour choisir PAL, MESECAM ou NTSC.

Comment activer la lecture répétée ?

Dans le menu principal, sélectionnez l'icône [Répétition] avec ◀/▶, appuyez sur DISPLAY/OK, puis choisissez ON avec ▲/▼. Appuyez sur MENU pour valider.

Que faire si l'image est déformée en haut de l'écran ?

Essayez de régler la synchronisation horizontale du téléviseur. Vérifiez également l'état de la cassette (essayez-en une autre). Assurez-vous que le câble antenne est bien connecté.

MODE D'EMPLOI L372 LG

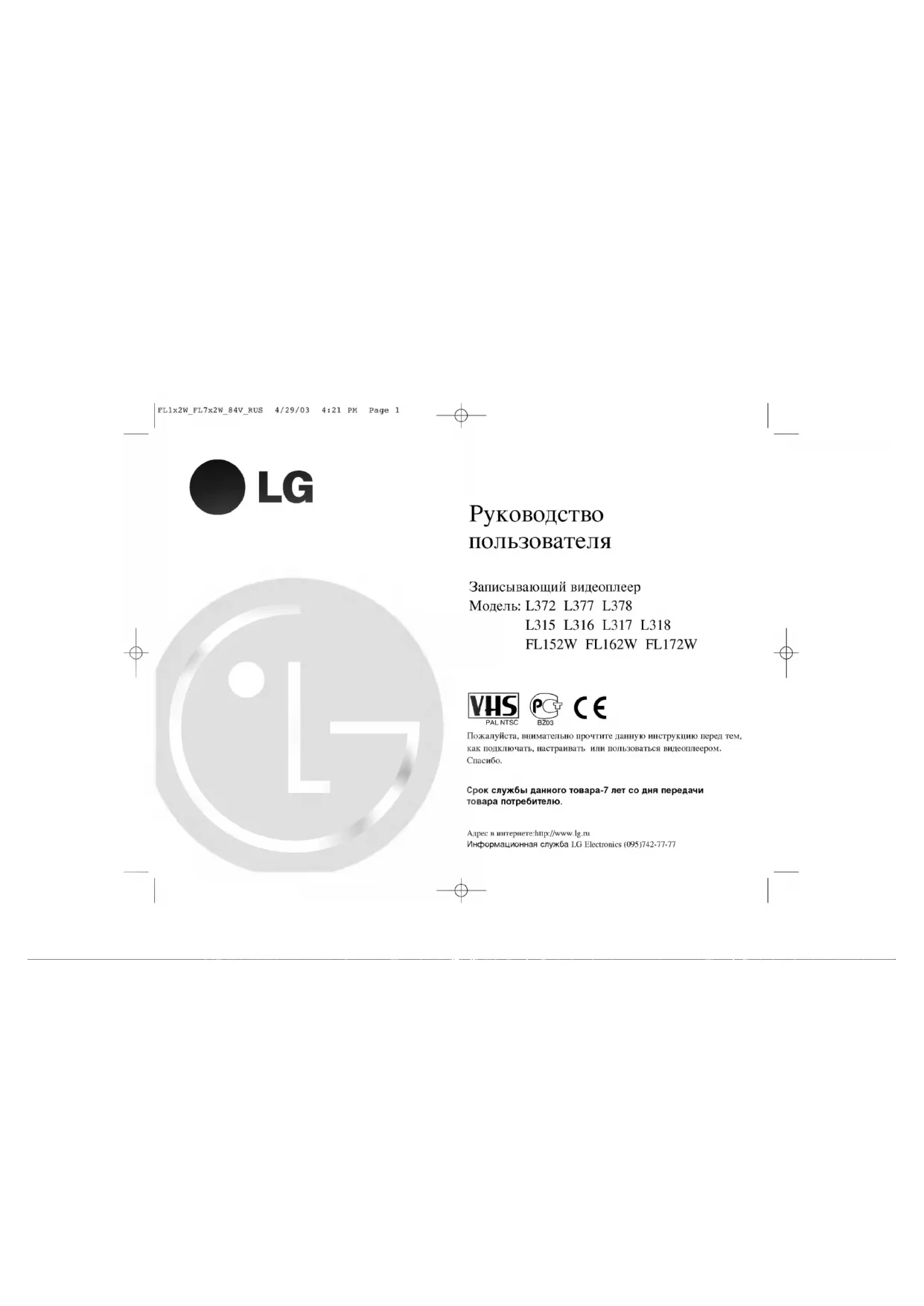

FL1x2W_FL7x2W_84V_RUS 4/29/03 4:21 PM Page 1

LG

Abstract circular graphic with a white geometric shape inside, no text or symbols present.

Руководство

пользователя

Записывающий видеоплеер

Модель: L372 L377 L378

L315 L316 L317 L318

FL152W FL162W FL172W

Пожалуйста, внимательно прочтите данную инструкцию перед тем, как подключать, настраивать или пользоваться видеоплеером. Спасибо.

Срок службы данного товара-7 лет со дня передачи товара потребителю.

Адрес в интернете:http://www.lg.ru

Информационная служба LG Electronics [phone]

Содержание, безопасность и уход

Пожалуйста, внимательно ознакомьтесь с информацией ниже.

Содержание

Знакомимся с плеером и пультом ДУ ....3

Подключение к телевизору .....4

Как пользоваться видеоплеером ..5

Запись 6

Типичная запись .....6

Пауза во время записи .....6

Перезапись 6

Остановка записи ......

Дополнительные функции

нашего видеоплеера .....7-9

Экранное меню .....7

Автоотключение .....7

Выбор языка 7

OPR (Оптимальное качество

изображения)

Повторное воспроизведение ... 8

Видесо доктор ....8 Выбор системы иотности ..... 9

Настройка звуха

(Только модель, L372 L377 L378).9

Настройки вещательного

стандарта 9

Настройки ВХОД[А плесера ...9

Устранение возможных

ненсправностей .....10

технические характеристики ..11

Безопасность

• Устанавливайте плеер так, чтобы на него не попадали прямые солнечные лучи и другой яркий свет.
• Предохраняйте плесер от воздействия вибрации, влаги, шыли и избыточного тепла.
• Во время грозы рекомендуется отключать антенный кабель и шнур питания во избежание порчи видеоплеера и телевизора.
• Не пользуйтесь поврежденным плеером.
• Если причину неисправности установить не удалось, отключите плеер от сети и обратитесь к своему дилеру. Ремонтировать видеоплеер должен только квалифицированный мастер.

• Не снимайте верхнюю крышку прибора, так как это может привести к поражению электричеством высокого напряжения и другим опасным последствиям.

• При установке плеера позаботьтесь о свободной циркуляции воздуха в месте установки.

• Попадание на прибор брызг или капель воды не допускается. Запрещается ставить на него вазы и другие сосуды с жидкостями.

Уход

1 Перед чисткой отключите плеер от сетевой розетки.
2 Протрите корпус мягкой влажной тряпкой. Не используйте жидкие или аэрозольные очистители.

Не проливайте на прибор любого рода жидкости.

Чистка видеоголовки

Пленки высокого качества при нормальной эксплуатации не загреляют головку, в отличие от старых или поврежденных кассет. Накопившаяся за долгое время гряз на головках может стать причиной некачественного или пропадающего изображения. Чистку видеоголовок следует производить lentами для чистки видеоголовок. Ленты продаются в магузинах электротоваров.

FL1x2W_FL7x2W_84V_RUS 4/29/03 4:21 PM Page 3

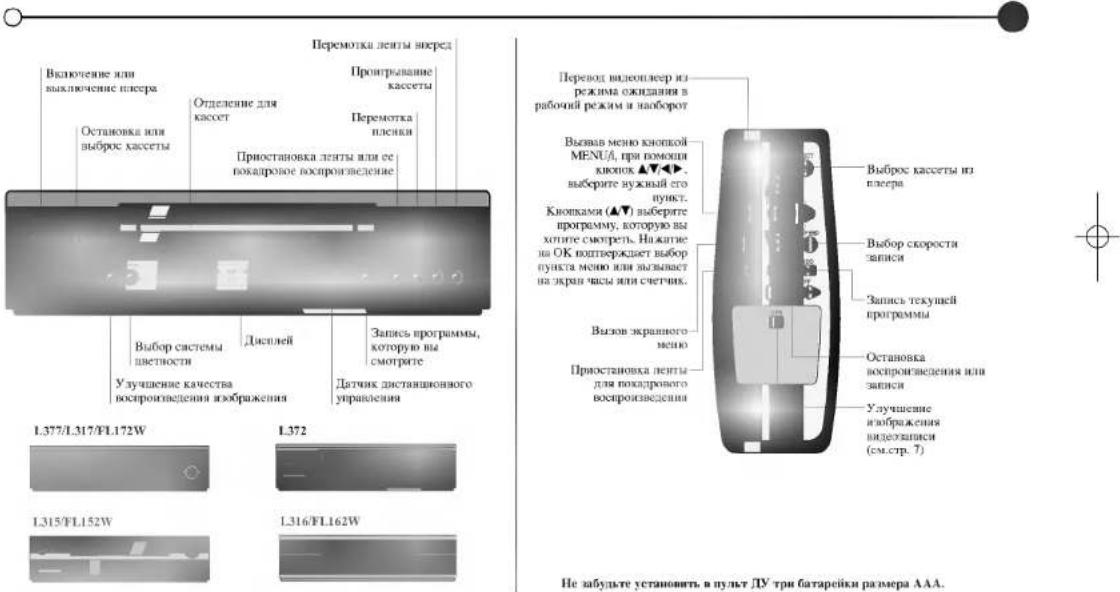

Знакомимся с плеером и пультом ДУ

Большинство функций можно включать с пульта дистанционного управления.

Краткое описание функций приведено ниже (справа). Описание других кнопок вы найдете непосредственно в руководстве.

Основные функции видеоплеера также включаются на передней панели управления плеера.

FL1x2W_FL7x2W_84V_RUS 4/29/03 4:21 PM Page 4

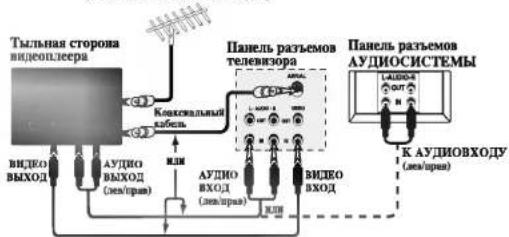

Подключение к телевизору

Приводимые ниже инструкции описывают наиболее распространенный способ подключения.

Для получения более детальной информации следует изучить инструкции к телевизору. Во избежание повреждения оборудования электричеством перед подключением убедитесь, все приборы отключены от сети.

Наружная антенна
(в комплект поставки не входит)


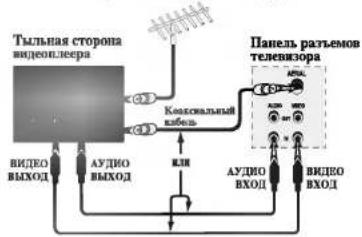

Наружная антенна

(в комплект поставки не входит)

Инструкции по подключению

Подключение видеоплеера с помощью аудио/видео кабеля (рекомендуется!) является наплучшим способом, поскольку позволяет получить оптимальное звучание и качество изображения при воспроизведении видеозаписи. Если в вашем телевизюре имеются входные гнезда AV, вы получите удовольствие от просмотра видеозаписи, только подключив к ним видеоплеер. Подключение этой аппаратуры обычным рядночастотным кабелем не позволит вам оценить ее по достоястиву.

Наружная антенна

Подключите наружную антенну к разъему видеоплеера с надписью AERIAL/ANT.

Коаксиальный кабель

Если вы подключаете видеоплеер с помощью коаксиального кабеля, подключите разъем RF.OUT к антенному входу телевизора.

Настройка на видеоканал

Ваш телевизор получает сигналы с видеоплеера так же, как с любой телевизионной станции.

Требуется выбрать канал телевизора и настроить его так, чтобы можно было просматривать видеокассеты.

Если вы подключили видеоптеер с помощью ковсинального кабели, нужно выбрать телевизионный канал и настроить на него телевизор для приема видеосигнала. Добейтесь приема сигнала: яркого синего экрана. Если вы подключаете монитор или телевизор снабжен гнездами AUDIO и VIDEO, такая настройка не требуется, следует просто выбрать режим AV (рекомендуемый тип подключения).

1 Вставьте кассету с записью в видеоплеер и нажмите кнопку PLAY ▶.
2 Выберите на телевизоре канал 36. Вы увидите изображение, воспроизводимое плеером.
3 Залишите номер канала в память телевизора.

Чтобы узнать, как это сделать, воспользуйтесь инструкцией по эксплуатации, прилагаемой к вашему телевизору.

Изменение канала

подключения

Если 36 канал телевизора уже занят или если изображение искажено, или если вы хотите изменить аудио настройки (В/ G или D/ K) свяжитесь с ближайшим центром обслуживания.

Как пользоваться видеоплеером

Доступ к основным функциям видеоплеера имеется как с пульта ДУ, так и с его передней панели.

Перед началом работы убедитесь, что телевизор и видеоплеер подсоединены к сети, включены, и что на телевизоре выбран нужный видеовход.

Воспроизведение

Нажмите кнопку PLAY ▶

На экране телевизора отобразится PLAY.

Автоматическая

регулировка

В видеоплеере предусмотрена автоматическая регулировка для получения наилучшего качества изображения.

Настройка вручную

Если во время воспроизведения появляются помехи, воспользуйтесь кнопками TRK (▲/▼) для уменьшения помех.

Остановка воспроизведения

Чтобы прекратить воспроизведение просто нажмите кнопку STOP ■ Видеошлеер перейдет в режим телеприема.

Поиск изображения

Во время воспроизведения вы можете перемотать ленту вперед или назад и найти нужный вам кадр. Для ускоренной перемотки вперед или назад воспользуйтесь кнопками REW ◀◀ или FF ▶▶.

Во время визуального поиска в окне дисплея на передней папели видеоплеера мигает индикатор PLAY.

Ускоренная перемотка

вперед/назад

Для включения ускоренной перемотки вперед или назад на максимальной скорости плеер не должна быть в режиме воспроизведения.

Нажмите STOP ■, затем нажмите REW ◀ для перемотки назад или FF ▶▶ для перемотки вперед. Во время перемотки вы можете просмотреть проматываемый фрагмент ленты. Для этого нажмите и несколько секунд удерживайте

REW ◀◀ или FF ▶▶.

Чтобы вернуться к ускоренной перемотке вперед или назад отпустите кнопку FF ▶▶ или REW ◀◀

Замедленное воспроизведение (только модель L378 L377 L372)

1 Во время режима P/STILL нажмите FF ▶. Начнется воспроизведение со скоростью в 1/19 от нормальной.
2 Чтобы вернуться к обычному воспроизведению нажмите кнопку PLAY ▶, а чтобы найти из этого режима – кнопку STOP ■.

• Во время замедленного воспроизведения кнопка, TRK (▼/▲) на пульте ДУ поможет уменьшить помехи в виде полос на экране.

- Если вы пользуетесь функцией замедленного воспроизведения более трех минут, видеоплеер автоматически перейдет в режим обычного воспроизведения.

Приостановка

воспроизведения

Нажатие Р/STILL И приостановит воспроизведение, оставив на экране неподвижное изображение. Изображение может иметь помехи в виде черных или белых горизонтальных полос. Это нормально и не означает, что видеокассета или плееер неисправны. Кассету можно остановить на период до 5 минут. После этого времени плееер перейдет в режим остановки чтобы предотратить поручу пленки или самого видеооплеера.

Мвогократным важатием кнопки
P/STILL II можно получить.
покадровое воспроизведение.
(только модель L378 L377 L372).

Выброс видеокассеты

Нажмите ЕJECT ▲ чтобы добиться выдачи кассеты из видеоплеера. Если достигнут конец пленки, ваш видеомагнитофон автоматически завершит воспроизведение, перемотает пленку на начало, выдаст кассету и перейдет в режим ожидания.

FL1x2W_FL7x2W_84V_RUS 4/29/03 4:21 PM Page 6

Запись

Во избежание повреждения оборудования электричеством перед подключением убедитесь, все приборы отключены от сети.

• Переведите телевизор в режим видеовхода или переключите его на канал 36.
• Вставьте в видеоплеер видеокассету с пенарушенной защитой записи.

Тишичная запись

1 Переключите телевизор на программу, которую вы хотите записать.
2 Установите требуемую скорость записи, нажан кнопку SPEED.

i Система цветности NTSC: SP или EP. Система цветности PAL: SP или LP. • EP обеспечивает втрое большую длипу записи, чем SP, по в режиме SP лучше качество изображения и звука.

3 Нажмите кнопку REC ●. На экране телевизора появляется индикатор REC. Если предохранительный выступ кассеты удалён, она будет автоматически выброшена из плеера.

Пауза во время записи

Вы можете прерывать запись чтобы избежать нежелательных фрагментов.

1 Для приостановки записи нажмите P/STILL. II. На экране телевизора появляется индикатор REC PAUSE. При этом в режиме приостановки записи в окне дисплея будет мигать индикатор REC.
2 Для продолжения записи нажмите P/STILL II или REC ●. Кассету можно остановить на период до 5 минут. Через 5 минут плеер остановит запись во избежание порчи ленты или видеоплеера.

Перезапись

1 Подключите видеоплеер к другому видеоприбору как показано ниже.
2 Вставьте кассету с записью в другой (воспроизводящий) видеоплеер.
3 Вставьте чистую видеокассету с целым выступом защиты от записи в ваш видеоплеер (записывающий).

Одновременно включите воспроизведение на другом видеоплеере и запись на вашем.

Остановка записи

1 Нажмите кнопку STOP ■
2 Нажмите ЕJECT ▲. На экране телевизора появится сообщение ЕСЕСТ. Если запись дойдет до конца ленты, видеоплеер автоматически прекратит запись, перемотает ленту, остановится, выдаст кассету с лентой и перейдет в режим ожидания.

Дополнительные функции вашего видеоплеера

Ваш видеоплеер имеет дополнительные функции, которые могут вам пригодиться.

Экранное меню (OSD)

Прямо с экрана телевизора вы можете получить данные счетчика ленты, информацию о том, сколько осталось ленты, системе цветности, выходном аудиоканале, а также текущем режиме работы видеонлеера. Если при этом идет запись, сообщения панели настройки на пленку не записывается.

1 Чтобы получить доступ к функции OSD нажмите кнопку DISPLAY/OK.

2 Для переключения между режимами дисплея несколько раз нажмите кнопку DISPLAY/OK. Если в видеомагнитофон встановлена лента, на дисплее появится счетчик пленки и количество оставшейся пленки.

3 Через 5 секунды основная часть экранного меню исчезнет с экрана. На экране останется счетчик пленки и количество оставшейся пленки.

4 Чтобы убрать с экрана телевизора всю информацию экранного меню, снова нажмите кнопку ОК.

i Включение или полное отключение экранных сообщений.

1 Вызовите главное меню, нажав MENU/I.

2 Нажимая ◀ или ▶ добейтесь появления значка OK, а затем нажмите DISPLAY/OK.

3 Кнопками ▲ или ▼ выберите выкл. Для сохранения настроек нажмите MENU/1.

Автоотключение

Нажмите POWER Ⓧ во время перемотки пленки и видеошлеер автоматически выключится по завершению операции.

Выбор языка

Вы можете изменить язык, на котором информация выводится на экран. Можно выбрать английский, французский немецкий, испанский, итальянский или русский язык.

1 Вызовите главное меню, нажан MENU/i.
2 Нажимая ◀ или ▶, добейтесь появления значка
3 Для отображения выбранного языка нажмите DISPLAY/OK Кнопками ▲ или ▼ выберите нужный язык.

4 Для сохранения настроек нажмите MENU/i.

OPR (Оптимальное качество изображения)

Эта функция улучшает качество изображения с кассеты, подстранная видеоплеер на конкретную пленку. Если вам кажется, что картинка нуждается в коррекции, вы можете отрегулировать OPR вручную. Функция OPR доступна только если в видеоплеере есть кассета.

1 Вызовите главное меню, нажав MENU/i.
2 Нажимая ◀ или ▶ добейтесь появления значка 📄, а затем нажмите DISPLAY/OK.
3 Нажимая ▲ или ▼, выберите выкл, мягк или контраст.

4 Нажав кнопку MENU/ i выйдите из меню.

Дополнительные функции вашего видеоплеера

Ваш видеоплеер имеет дополнительные функции, которые могут вам пригодиться.

Повторное воспроизведение

Если вы желаете многократно воспроизводить запись, переведите функцию REPEAT в состояние ВКЛ.

1 Вызовите главное меню, нажав MENU/ı.
2 Нажимая ◀ или ▶ добейтесь появления значка 📄, а затем нажмите DIPLAY/OK.
3 Нажимая ▲ или ▼, выберите ВКЛ или ВЫКЛ.

4 Нажав кнопку MENU/в выйдите из меню.

Если вы желаете отключить эту функцию, переведите функцию REPEAT в состояние ВЫКЛ.

Видео доктор

Видеодоктор отображает состояние систем вашего видеоплеера.

1 Вызовите главное меню, нажав MENU/i.
2 Нажимая ◀ или ▶ добейтесь появления значка ☐ , а затем нажмите DISPLAY/OK.
3 Нажимая ▲ или ▼, проверьте следующее.

СОСТОЯНИЕ ГОЛОВКИ ОЧИСТИТЬ : Видеоголовки нуждаются в чистке.

СОСТОЯНИЕ КАССЕТЫ ЗАЩИЩЕНА ОТ ЗАПИСИ : В видеоплеере установлена кассета с целым выступом защиты от записи. Ветавьте кассету, на которую можно производить запись.
4 Чтобы убрать главное меню с экрана нажмите MENU/I.

Выбор системы цветности

Ваш видеоплеер поддерживает оба стандарта цветности, PAL и MESE-CAM. Во время воспроизведения плеср автоматически определяет систему кодирования цвета, но в случае трудностей вам может понадобиться сделать это вручную.

1 Вызовите главное меню, нажав MENU/i.
2 Нажимая ◀ или ▶ добейтесь появления значка 📄, а затем нажмите DISPLAY/OK.
3 В зависимости от системы цветности нажмите ▲ или ▼.
4 Нажав кнопку MENU/i выйдите из меню.

При этом система цветности будет выбрана как показано на схеме ниже.

Источник	Реглам	Смена системы
PAL./MESECAM	Запись	AUTO→PAL→MESECAM
	Воскромстведение	AUTO→PAL→MESECAM
NTSC	Запись	NTSC3.58→NTSC4.43
	Воскромстведение	NTSC-РВ→NTSC3.58→NTSC4.43

Кроме того, если программа записана в системе NTSC3.58 или NTSC4.43, установите систему NTSC3.58 или NTSC4.43 на мультисистемном телевизоре или NTSC-PB на телевизоре с системой PAL, несколько раз нажан SYSTEM на передней панели видеоплеера.

Дополнительные функции вашего видеоплеера

Ваш видеоплеер имеет дополнительные функции, которые могут вам пригодиться.

Настройка звука

(только модель L378 L377 L372)

Ваш плеер поддерживает запись и воспроизведение Hi-Fi стереозвука. Вы можете сами выбрать вид воспроизведения звуковой дорожки

1 Вызовите главное меню, нажав MENU/I.
2 Нажимая ◀ или ▶ добейтесь появления значка 📄, а затем нажмите DISPLAY/OK.
3 Нажимая ▲ или ▼, выберите из списка, приведенного ниже: STEREO ЛЕВ (только левый канал) ПРАВ (только правый канал) МОНО (только воспроизведения

4 Нажая кнопку MENU/i выйдите из меню.

Настройки вещательного

стандарта

1 Вызовите главное меню, нажав MENU/i.
2 Нажимая ◀ или ▶ добейтесь появления значка RF, а затем нажмите DISPLAY/OK.
3 При помощи кнопок ▲ и ▼, выберите тип аудиостандарта согласно типу телевизора.

4 Нажав кнопку MENU/ї выйдите из меню.

Настройки ВХОДА плеера

1 Вызовите главное меню, нажав MENU/i.
2 Нажимая ◀ или ▶ добейтесь появления значка TV, а затем нажмите DISPLAY/OK.

3 Нажимая ▲ или ▼, выберите ВКЛ или ВЫКЛ.

ВКЛ

При подключении к видеовходу плеера кабеля от видеовыхода телевизора выберите ВКЛ. При этом появится на телевизоре появится голубой фон. Иначе изображение будет искажено.

ВЫКЛ

При подключении ВИДЕОВХОДА плеера к ВИДЕОВЫХОДУ внешнего устройства (другого видеомагнитофона, камкодера и т.д.) выберите ВЫКЛ. Иначе вы увидите синий фон.

9

4 Пажав кнопку MENU/i выйдите из меню.

Устранение возможных неисправностей

Прежде чем обращаться в бюро ремонта, в случае неполадок плеера проверьте следующее.

10

Отсутствует изображение и звук

• Удостоверьтесь, что видеоплеер подключен к сетевой розетке и включен, и что телевизор также подключен к сетевой розетке и включен.
• Удостоверяться, что антенный кабель не поврежден и надежно подключен к нужным разъемам как на плеере, так и на телевизоре.
• Проверьте, настросн ли телевизор на видеоканал плеера.
• Проверьте установки видео входа (см. стр. 9).

Видеокассета не вставляется

• Убедитесь, что в видеоплеере нет другой видеокассеты.
• Правильно ли вы вставляете кассету? Видеокассета вставляется окопком вверх, стрелка направлена в сторону отверстия для кассет в плее.

Не работает воспроизведение или качество изображения низкое

• Понробуйте другую видеокассету. Если проблема решена, значит, скорее всего причиной была неисправная кассета.
• Попробуйте уменьшить искажения при помощи кнопки TRK(▲/▼).
• Если кассета содержит недавно сделанную запись с телевизора, возможно, телевизор плохо настроен на сигнал видеоплеера.

Не работает пульт дистанционного управления

• Включен ли видеоплеер?
• Убедитесь в правильности установки в пульт батарей

Не работает автоматическое воспроизведение

- Если у кассеты не включена защита от записи, функция работать не будет.

Телепрограммы не записываются

• Проверьте прием программ телевизором. Если программа не принимается через антенну, видеоплеер не сможет ее записать.
• Удостоверьтесь, что антенный кабель не поврежден и надежно подключен к нужному выходу.
• Убедитесь, что на тыльной стороне видеокассеты не удалены предохранительные выступы от записи.
• Убедитесь, что телевизором принимается сигнал приемлемого качества.

В режиме записи кассета выбрасывается из плеера.

- У кассеты был удален выступ, включающий защиту от записи. Закройте отверстие клейкой лентой или возьмите другую кассету.

Не горит индикатор Hi-Fi (только модель L378 L377 L372)

• Проверьте, что в меню Audio выбран режим STEREO.
• Проверьте в инструкции по эксплуатации телевизора, поддерживает ли он режим стерео.

Верхняя часть изображения содержит помехи

• Возможно, видеокассета повреждена. Вставьте в видеоплеер другую видеокассету и снова проверьте качество изображения.
• Попробуйте отрегулировать горизонтальную развертку телевизора. Чтобы узнать, как это сделать, воспользуйтесь инструкцией по эксплуатации, прилагаемой к вашему телевизору.
• Удостовсрьтесь, что антенный кабель не поврежден и надежно подключен к нужным разъемам.
• Убедитесь, что телевизор правильно настроен на прием сигнала видеоплеера.

FL1x2W_FL7x2W_84V_RUS 4/29/03 4:21 PM Page 11

Технические характеристики

Технические характеристики точны на момент печати руководства. LG постоянно идет вперед и наша продукция может подвергаться изменениям без уведомления.

ОБЩИЕ СВЕДЕНИЯ

Питание	Сеть переменного тока 110-240 В, 50/60 Гц
Потребляемая мощность	Прибл. 10 Вт
Габариты (ШхВхГ)	360 x 94 x 230 мм
Рабочая температура	5°C~ 35°C ( 41°F~ 95°F)
Рабочая влажность	Не выше 80%.
Вес	Около 3 кг

ВИДЕО

Система телевидения	Телесистема – стандарт CCIR(625 строк, 50 кадров)Цветовая система PAL/MESECAM
Режим записи	PAL/MESECAM/NTSC3.58/NTSC4.43
Радиочастотный выход	PAL/SECAM(G или K)
Вход	Размах 1.0 В;75 Ом несимметричный
Выход	Размах 1.0 В;75 Ом несимметричный
Модулятор RF	Канали УКВ 32-40 (настранивается)

АУДИО

Вход	-6.0 дБм, не менее 47 кОм (линейный)
Выход	-6.0 дБм, не более 1.5 кОм (линейный)
Ауднодорожка	Обычи: МоноСтерео: Моно и стерео дорожка
Диапазон воспроизводимых частот	Обычи: 100 Гц - 10 кГц (-6/+3 дБм)Стерео: 20 Гц - 10 кГц (-6/+3 дБм)
Отношение сигнал/шум	Стерео: Не менее 66 дБ
Динамический диапазон	Стерео: Не менее 80 дБ

FL1x2W_FL7x2W_84V_RUS 4/29/03 4:21 PM Page 12

LG Electronics Inc.

P/NO : 3834RP0084V
